DVB-T2 FTA20 - Empfänger KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler DVB-T2 TNT-Receiver
Marke	Konig
Modell	DVB-T2 FTA20
Stromversorgung	100-240 V AC, 50/60 Hz, 8 W
Konnektivität	RF-Eingang, RF-Ausgang, HDMI-Ausgang, Koaxialausgang, USB-Eingang, DC-Eingang (5 V)
Empfang	170-230 MHz / 470-860 MHz, DVB-T/T2, MPEG-4
Unterstützte Videoformate	MPG, AVI, WMV, VOB, DAT, ASF, MKV, RM, TS, QT
Unterstützte Audioformate	MP3, WMA, WAV
Unterstützte Bildformate	JPG, PNG, BMP
Hauptfunktionen	Automatische und manuelle Sendersuche, elektronischer Programmführer (EPG), Videotext, Untertitel, Favoritenliste, Kindersicherung, Firmware-Update über USB
Fernbedienung	Ja, mit AAA-Batterien inklusive
Anzeige	LED-Bildschirm
Wartung und Reinigung	Außenseite mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel verwenden; vor Reinigung Netzstecker ziehen
Sicherheit	Nicht Wasser oder übermäßiger Hitze aussetzen; Gehäuse nicht öffnen; Batterien vorsichtig handhaben
Garantie	Jegliche Modifikation macht die Garantie ungültig; keine Haftung bei unsachgemäßer Verwendung
Entsorgung	Nicht mit dem Hausmüll entsorgen; zu einer geeigneten Sammelstelle bringen
Abmessungen (ca.)	120 x 80 x 30 mm (Schätzung)
Gewicht (ca.)	200 g (Schätzung)

Häufig gestellte Fragen - DVB-T2 FTA20 KONIG

Wie installiere ich meinen Konig DVB-T2 FTA20-Receiver?

Schließen Sie die Antenne an den RF-Eingang an und verbinden Sie den Receiver über HDMI mit dem Fernseher. Stecken Sie das Netzteil ein und schalten Sie das Gerät ein. Folgen Sie dem Ersteinrichtungsassistenten, um Sprache, Land auszuwählen und den automatischen Sendersuchlauf zu starten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien (AAA) richtig eingelegt und nicht leer sind. Stellen Sie sicher, dass kein Hindernis den Fernbedienungssensor an der Vorderseite blockiert. Richten Sie die Fernbedienung direkt auf den Receiver.

Wie führe ich eine manuelle Sendersuche durch?

Gehen Sie im Menü zu Installation und dann zu Manual Search. Stellen Sie die Kanalnummer, die Frequenz (kHz) und die Bandbreite (6, 7 oder 8 MHz) ein. Drücken Sie OK, um die Suche zu starten.

Warum empfange ich nicht alle Sender?

Überprüfen Sie die Signalqualität Ihrer Antenne. Stellen Sie sicher, dass die aktive Antenne in den Ersteinrichtungseinstellungen aktiviert ist. Versuchen Sie eine automatische oder manuelle Suche mit den richtigen Bandbreiteneinstellungen.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Gehen Sie zu Preference > Factory Reset. Geben Sie das Standardpasswort 0000 ein, um die Wiederherstellung zu bestätigen.

Kann ich die Software des Receivers aktualisieren?

Ja, laden Sie die Aktualisierungsdatei auf einen USB-Stick herunter und schließen Sie ihn an den USB-Eingang des Receivers an. Gehen Sie zu Preference > Upgrade und folgen Sie den Anweisungen auf dem Bildschirm.

Wie sperre ich bestimmte Sender für Kinder?

Gehen Sie im Menü zu Preference > Child Lock und aktivieren Sie System Lock. Legen Sie eine PIN fest (Standard 0000). Gehen Sie dann zu Channel > Channel Manager und drücken Sie die rote Taste, um einen Sender zu sperren.

Wie erstelle ich eine Favoritenliste?

Gehen Sie zu Channel > Favorite List. Wählen Sie einen Sender aus und drücken Sie eine farbige Taste (rot für Fav1, grün für Fav2 usw.), um ihn zur entsprechenden Gruppe hinzuzufügen.

Was tun, wenn das Bild im falschen Format ist?

Wählen Sie im Menü AV > Aspect Ratio das passende Format: Full Screen, 4:3 LB, 4:3 PS oder 16:9. Stellen Sie auch die Auflösung unter Video Resolution ein.

Wie aktiviere ich Untertitel oder Videotext?

Drücken Sie die Taste Subtitle auf der Fernbedienung, um Untertitel zu aktivieren. Für Videotext drücken Sie Teletext. Die Spracheinstellungen für Untertitel finden Sie unter Preference > Subtitle Language.

BEDIENUNGSANLEITUNG DVB-T2 FTA20 KONIG

BEDIENUNGSANLEITUNG (DE)

BEDIENUNGSANLEITUNG (ES)

BEDIENUNGSANLEITUNG (FR)

BEDIENUNGSANLEITUNG (DA)

BEDIENUNGSANLEITUNG (SV)

BEDIENUNGSANLEITUNG (FI)

BEDIENUNGSANLEITUNG (RO)

DVB-T2 FTA20

Digitale Set-Top-Box

Lieferumfang

• Digitale Set-Top-Box • Fernbedienung (inkl. zwei AAA-Batterien)

Beschreibung

Mit der digitalen Set-Top-Box können Sie auf digitale Fernseh- und Radiokanäle auf Ihrem Fernsehgerät zugreifen.

Vorderseite

1. Ein-/Aus-Taste	• Drücken Sie zum Ein- oder Ausschalten des Geräts auf die Taste.
2. Display
3. Fernbedienungssensor	• Richten Sie die Fernbedienung auf den Fernbedienungssensor.
4. Pfeiltasten	• Drücken Sie auf die Tasten, um den nächsten oder vorherigen Kanal aufzurufen.
5. USB-Eingang	• Verbinden Sie mit einem USB-Kabel ein USB-Gerät mit dem USB-Eingang.

Rückseite

6. RF-Eingang	• Verbinden Sie mit einem Koaxialkabel die externe Antenne mit dem RF-Eingang.
7. RF-Ausgang	• Verbinden Sie mit einem Koaxialkabel das Fernsehgerät mit dem RF-Ausgang.
8. Koaxialausgang	• Verbinden Sie mit einem Koaxialkabel ein Audiogerät mit dem Koaxialausgang.
9. HDMI-Ausgang	• Verbinden Sie mit einem HDMI-Kabel das Fernsehgerät mit dem HDMI-Ausgang.
10. DC-Eingang (5V)	• Verbinden Sie den Netzadapter mit dem DC-Eingang des Geräts und mit der Wandsteckdose.

Anschlussplan

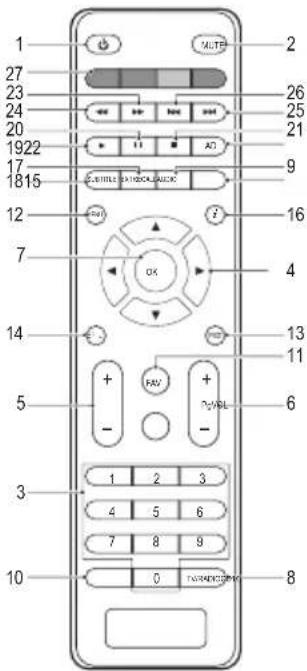

Fernbedienung

1. Ein-/Standby-Taste	Drücken Sie zum Einschalten des Geräts auf die Taste.Drücken Sie erneut auf die Taste, um das Gerät in den Standby-Modus zu versetzen.
2. Stummschalttaste	Drücken Sie auf die Taste, um den Ton stummzuschalten.Drücken Sie erneut auf die Taste, um den Ton wieder einzuschalten.
3. Zifferntasten	Drücken Sie auf eine der Tasten, um den gewünschten Kanal aufzurufen.Drücken Sie auf eine der Tasten, um die gewünschte Menüfunktion aufzurufen.
4. Pfeiltasten	Drücken Sie auf die Tasten, um durch das Menü zu navigieren.Drücken Sie auf die Tasten, um vom Hauptmenü zum Untermenü oder vom Untermenü zum Hauptmenü zu gelangen.
5. Lautstärke-Tasten +/-	Drücken Sie auf die Tasten, um die Lautstärke zu erhöhen oder zu verringern.
6. Kanal-Tasten +/-	Drücken Sie auf die Tasten, um den nächsten oder vorherigen Kanal aufzurufen.
7. OK-Taste	Drücken Sie auf die Taste, um die Auswahl zu bestätigen.Drücken Sie auf die Taste, um den eingegebenen Wert zu bestätigen.Drücken Sie auf die Taste, um eine Drop-Down-Liste zu öffnen.
8. TV/Radio-Taste	Drücken Sie auf die Taste, um zwischen dem TV-Modus und dem Radiomodus umzuschalten.
9. Wiederaufruftaste	Drücken Sie auf die Taste, um zwischen den letzten beiden Kanälen umzuschalten.

10. Gehe zu-Taste	Drücken Sie auf die Taste, um den Wiedergabezeitpunkt des Mediums zu wählen.
11. Favoritentaste	Drücken Sie auf die Taste, um das Favoritenmenü anzeigen zu lassen.
12. Menütaste	Drücken Sie auf die Taste, um das Menü aufzurufen.
13. Beenden-Taste	Drücken Sie auf die Taste, um das Menü zu verlassen.Drücken Sie auf die Taste, um die Auswahl zu verwerfen.
14. EPG-Taste	Drücken Sie auf die Taste, um den elektronischen Programmführer (EPG) anzeigen zu lassen.
15. Audiotaste	Drücken Sie auf die Taste, um die Audiosprache oder den Audiomodus zu wählen.
16. Info-Taste	Drücken Sie auf die Taste, um Informationen für den aktuellen Kanal anzeigen zu lassen.
17. Videotexttaste	Drücken Sie auf die Taste, um den Videotextmodus aufzurufen.
18. Untertiteltaste	Drücken Sie auf die Taste, um den Untertitelmodus aufzurufen.
19. Wiedergabetaste	Drücken Sie auf die Taste, um das Programm wiederzugeben.
20. Pausentaste	Drücken Sie auf die Taste, um das Bildschirmbild anzuhalten.
21. Stopptaste	Drücken Sie auf die Taste, um das Programm zu stoppen.
22. AD-Taste	Drücken Sie auf die Taste, um die Lautstärke der Audio-Beschreibung (AD) einzustellen.
23. Taste für schnellen Vorlauf	Drücken Sie auf die Taste, um den schnellen Vorlauf zu betätigen.
24. Rücklauftaste	Drücken Sie auf die Taste, um den Rücklauf zu betätigen.
25. Vorwärtssprungtaste	Drücken Sie auf die Taste, um vorwärts zu springen.
26. Rückwärtssprungtaste	Drücken Sie auf die Taste, um rückwärts zu springen.
27. Farbentasten	Drücken Sie auf die Tasten, um die verschiedenen Funktionen im Videotextmodus zu bedienen.

Gebrauch

Einsetzen der Batterien

1. Entfernen Sie den Deckel vom Batteriefach.
2. Setzen Sie die Batterien in das Batteriefach ein. Achten Sie darauf, dass die Polarität der Batterien (+/-) mit den Polaritätskennzeichnungen im Batteriefach übereinstimmt.
3. Setzen Sie den Deckel auf das Batteriefach.

Erstmalige Installation

1. Vergewissern Sie sich, dass alle Verbindungen richtig sind. Siehe Abschnitt "Anschlussplan".
2. Schalten Sie das Fernsehgerät ein.
3. Schalten Sie das Gerät ein.
4. Wenn Sie das Gerät zum ersten Mal verwenden oder wenn Sie die Werkseinstellungen wiederhergestellt haben, erscheint das Hauptmenü auf dem Fernsehbildschirm.
5. "OSD Language": Drücken Sie auf die rechte/linke Taste, um eine Sprache zu wählen. "Country": Drücken Sie auf die rechte/linke Taste, um ein Land zu wählen. "Time zone": Drücken Sie auf die rechte/linke Taste, um eine Zeitzone auszuwählen. "Active Antenna": Drücken Sie auf die rechte/linke Taste, um die aktive Antenne ein- oder auszuschalten. "LCN": Drücken Sie auf die rechte/linke Taste, um die LCN-Suche (Kanalnummer) ein- oder auszuschalten. "Suche starten": Drücken Sie auf die OK-Taste, um den automatischen Kanalsuchlauf zu starten.
6. Wenn die automatische Kanalsuche abgeschlossen ist, können Sie fernsehen oder Radio hören.

Menü

1. Markieren Sie mit den Auf-/Abwärts-Tasten das gewünschte Menü. Drücken Sie auf die OK-Taste, um das gewählte Menü zu öffnen.
2. Markieren Sie mit den Auf-/Abwärts-Tasten den gewünschten Menüpunkt. Drücken Sie auf die OK-Taste, um das gewählte Untermenü zu öffnen.
3. Drücken Sie auf die OK-Taste, um die Einstellung zu bestätigen.
4. Drücken Sie auf die Beenden-Taste, um das Menü zu verlassen.

"Installation"

"Automatischer Suchlauf":

• Drücken Sie auf die OK-Taste, um den automatischen Kanalsuchlauf zu starten.
• Drücken Sie auf die EXIT-Taste, um den automatischen Kanalsuchlauf abzubrechen.

"Manuelle Suche"

• "Kanalnummer": Legen Sie die Kanalnummer fest.
• "Frequenz": Legen Sie die Frequenz fest (kHz).
• "Bandbreite": Legen Sie die Bandbreite fest: "6 MHz" / "7 MHz" / "8 MHz".
• "Suche starten": Drücken Sie auf die OK-Taste, um den manuellen Kanalsuchlauf zu starten.

"Kanalfilter"

- Setzen Sie einen Kanalfilter, um die Suche auf verschlüsselte Kanäle einzuschränken.

"Country"

- Definieren Sie das Land.

"LCN"

- Aktivieren oder deaktivieren Sie die LCN-Suche (logische Kanalnummer).

"Active Antenna"

- Schalten Sie die Antennenspannung ein oder aus.

"Channel"

"Channel Manager"

- Wählen Sie mit den Auf-/Abwärts-Tasten eine der folgenden Optionen:

• Rot: Kanal sperren/entsperren. Hinweis: Kanäle können nur nach Eingabe eines gültigen Passworts ge- bzw. entsperrt werden.
• Grün: Kanal löschen.
• Gelb: Kanal überspringen.
• Blau: Kanal umbenennen.

"Favorite List"

- Drücken Sie die Farb-Tasten, um Kanäle einer bestimmten Gruppe zuzuordnen:

• Rot: Kanal Gruppe "Fav1" zuordnen.
• Grün: Kanal Gruppe "Fav2" zuordnen.
• Gelb: Kanal Gruppe "Fav3" zuordnen.
• Blau: Kanal Gruppe "Fav4" zuordnen.

"Preference"

"OSD Language" - Legen Sie die OSD-Sprache fest. "OSD Timeout" - Legen Sie fest, wie lange das OSD-Menü geöffnet bleibt. "OSD Transparency" - Legen Sie die Transparenz-Einstellung für das OSD-Menü fest. "1st Preferred Subtitle" / "2nd Preferred Subtitle" - Legen Sie die Sprache der Untertitel fest. "Hard Hearing" - Schalten Sie Sonderfunktion für hörbehinderte Nutzer ein bzw. aus. "1st Preferred Audio" / "2nd Preferred Audio" - Legen Sie die Audio-Sprache fest.

"Setting"

"Timers":

- Programmieren Sie die Timer-Funktion für bestimmte Sendungen.

"Child Lock"

- "System Lock": Schalten Sie die Systemsperre ein oder aus.

- "Parental Rating": Setzen Sie eine Altersfreigabe für einen bestimmten Kanal.

- "Change Pin Code": Setzen Sie das Passwort für die Kindersicherung zurück.

"Date Time"

- "Date Time Mode": Wählen Sie zwischen manueller und automatischer Datums- und Uhrzeiteinstellung. Hinweis: Wenn Sie die Auswahl "Auto" treffen, werden alle übrigen Datum-/Uhrzeit-Optionen deaktiviert.

- "Date": Geben Sie das aktuelle Datum ein (tt/mm/jjjj).

- "Time": Geben Sie die aktuelle Uhrzeit ein (hh:mm:ss).

- "Time Zone": Wählen Sie zwischen manueller und automatischer Zeitzonenauswahl. Hinweis: Wenn Sie die Auswahl "Auto" treffen, werden alle übrigen Datum-/Uhrzeit-Optionen deaktiviert.

- "Country Region": Definieren Sie das Land / die Region.

- "Day Light Saving": Legen Sie fest, ob automatisch zwischen Sommer- und Winterzeit umgestellt werden soll.

"Factory Reset"

- Setzen Sie das Gerät auf die Werkseinstellungen zurück.

- Geben Sie folgendes Passwort ein: "0000".

"Upgrade"

- Software-Upgrade über USB.

"Version"

- Angezeigte Infos: Hardware-, Software- und Firmware-Stand, Fabrikationszeitpunkt.

"Auto Standby"

- Legen Sie einen Zeitpunkt für das automatische Umschalten in den Standby-Modus fest.

"AV"

"SPDIF"

- Aktivieren Sie die SPDIF-Schnittstellenfunktion: "Mute" / "PCM" / "Bitstream".

"Seitenverhältnis"

- Legen Sie das Seitenverhältnis fest: "Vollbild" / "4.3 LB" / "4.3 PS" / "16:9".

"Videoausgang"

- Legen Sie den Video-Ausgabemodus fest: "CVBS" / "RGB" / "YUV".

"Videoauflösung"

- Legen Sie die Videoauflösung fest.

"HDMI-Audio"

- Legen Sie den HDMI-Audio-Ausgang fest: "Stumm" / "HDMI PCM" / "HDMI RAW".

"Media Center"

"Multimedia"

- Filterauswahl: Legen Sie fest, welche Medientypen vom System eingelesen werden: Film / Musik / Fotos. Film: Wählen Sie einen Film aus der Liste der Filme. Musik: Wählen Sie einen Titel aus der Titelliste. Fotos: Wählen Sie ein Foto aus der Fotoliste. Drücken Sie die gelbe Taste, um alle vorhandenen Fotos in der Miniaturansicht anzuzeigen.

"Multimedia-Konfiguration"

• "MP4-Untertitelsprache": Legen Sie fest, in welcher Sprache MP4-Dateien untertitelt werden.
• "MP4 Subtitle CodePage": Legen Sie den Regional-Code für MP4-Untertitel fest.
• "EBook Language": Legen Sie die Ausgabesprache für e-Books fest.
• "EBook CodePage": Legen Sie den Regional-Code für e-Books fest.
• "MovieRepeat": Aktivieren Sie die Wiederholungsfunktion für Filme.
• "MusicRepeat": Aktivieren Sie die Wiederholungsfunktion für Musik.
• "PhotoRepeat": Aktivieren Sie die Wiederholungsfunktion für Fotos.
• "BGmusic": Aktivieren Sie die Hintergrundfunktion für Musik.
• "Slide Time": Legen Sie das Wechselintervall fest.
• "Effect": Wählen Sie einen verfügbaren Effekt aus.

Technische Daten

Eingangsspannung 100 - 240	V AC
Frequenz 50/60 Hz
Leistungsaufnahme 8 W
TunerEingangsfrequenzRF-EingangspegelIF-BandbreiteModulation	170-230 MHz / 470-860 MHz-25 ~ -78 dBm6 MHz / 7 MHz / 8 MHzQPSK / 16 QAM / 64 QAM
Video-Dateiformat	MPG / AVI / WMV / VOB / DAT / ASF / MKV / RM / TS / QT
Audio-Dateiformat MP3 / WMA	A / WAV
Foto-Dateiformat JPG / PNG /	BMP

Reinigung und Pflege

Warnung!

• Schalten Sie das Gerät vor der Reinigung oder Pflege aus, ziehen Sie den Netzstecker aus der Wandsteckdose und warten Sie, bis sich das Gerät abgekühlt hat.
• Verwenden Sie keine Lösungs- oder Scheuermittel.
• Reinigen Sie das Gerät nicht von innen.
• Versuchen Sie nicht, das Gerät zu reparieren. Falls das Gerät nicht einwandfrei arbeitet, tauschen Sie es gegen ein neues aus.
• Reinigen Sie das Äußere des Geräts mit einem weichen, feuchten Tuch. Trocknen Sie das Äußere des Geräts gründlich mit einem sauberen, trockenen Tuch ab.

Sicherheit

Allgemeine Sicherheit

• Lesen Sie die Bedienungsanleitung vor dem Gebrauch genau durch. Bitte bewahren Sie die Bedienungsanleitung zur späteren Bezugnahme auf.
• Verwenden Sie das Gerät nur bestimmungsgemäß. Verwenden Sie das Gerät nur für den in dieser Bedienungsanleitung beschriebenen Zweck.
• Verwenden Sie das Gerät nicht, falls ein Teil beschädigt oder defekt ist. Ist das Gerät beschädigt oder defekt, erneuern Sie es unverzüglich.
• Setzen Sie das Gerät keinem Wasser und keiner Feuchtigkeit aus.
• Setzen Sie das Gerät keiner Sonneneinstrahlung aus.
• Halten Sie das Gerät von Hitzequellen fern.
• Blockieren Sie nicht die Lüftungsöffnungen.

Elektrische Sicherheit

• Um die Gefahr eines elektrischen Schlags zu verringern, sollte dieses Produkt bei erforderlichen Servicearbeiten ausschließlich von einem autorisierten Techniker geöffnet werden.
• Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten.
• Verwenden Sie das Gerät nicht, falls das Netzkabel oder der Netzstecker beschädigt oder defekt ist. Ist das Netzkabel oder der Netzstecker beschädigt oder defekt, muss das Netzkabel oder der Netzstecker vom Hersteller oder einem autorisierten Service-Partner erneuert werden.
• Vergewissern Sie sich stets vor dem Gebrauch, dass die Netzspannung mit der Spannung auf dem Typenschild des Geräts übereinstimmt.
• Achten Sie darauf, dass sich das Netzkabel nicht verwickeln kann.
• Vergewissern Sie sich, dass das Netzkabel nicht über die Kante einer Arbeitsplatte hängt und sich niemand darin verfangen oder darüber stolpern kann.
• Berühren Sie das Gerät nicht bei Gewittern, um die Gefahr eines Stromschlags zu vermeiden.
• Schalten Sie das Gerät aus, wenn es längere Zeit nicht verwendet wird.

Batteriesicherheit

• Verwenden Sie ausschließlich die in dieser Anleitung genannten Batterien.
• Verwenden Sie keine alten und neuen Batterien zusammen.
• Verwenden Sie nicht Batterien unterschiedlicher Typen oder Marken.
• Setzen Sie die Batterien nicht mit vertauschter Polarität ein.
• Schließen Sie die Batterien nicht kurz und zerlegen Sie sie nicht.
• Setzen Sie die Batterien keinem Wasser aus.
• Setzen Sie die Batterien keinem Feuer oder übermäßiger Hitze aus.
• Batterien neigen dazu, auszulaufen, wenn Sie vollständig entladen sind. Um eine Beschädigung des Produkts zu vermeiden, entfernen Sie die Batterien, wenn das Produkt längere Zeit nicht benutzt wird.
• Falls Batterieflüssigkeit mit der Haut oder Kleidung in Berührung kommt, spülen Sie die Flüssigkeit sofort mit frischem Wasser fort.

Garantie

Alle Änderungen und/oder Modifizierungen an dem Produkt haben ein Erlöschen der Garantie zur Folge. Wir übernehmen keine Haftung für Schäden durch unsachgemäße Verwendung des Produkts.

Entsorgung

• Dieses Produkt muss an einer entsprechenden Sammelstelle zur Entsorgung abgegeben werden. Entsorgen Sie das Produkt nicht mit dem Haushaltsabfall.
• Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.

Dokumentation

Dieses Produkt wurde in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien hergestellt und geliefert, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Das Produkt entspricht allen geltenden Spezifikationen und Bestimmungen im Land des Vertriebs. Eine formale Dokumentation ist auf Anfrage erhältlich. Die formale Dokumentation beinhaltet die Konformitätserklärung, das Datenblatt zur Materialsicherheit und den Produktprüfbericht, ohne jedoch darauf beschränkt zu sein.

Haftungsausschluss

Design und technische Daten unterliegen unangekündigten Änderungen. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

DVB-T2 FTA20

Digitaldecoder

„Multimedia-Konfiguration“
