DVB-T2 FTA20 - Ontvanger KONIG - Gratis gebruiksaanwijzing en handleiding

Soort product	Digitale DVB-T2 terrestrische ontvanger
Merk	Konig
Model	DVB-T2 FTA20
Voeding	100-240 V AC, 50/60 Hz, 8 W
Connectiviteit	RF-ingang, RF-uitgang, HDMI-uitgang, coaxiale uitgang, USB-ingang, DC-ingang (5 V)
Ontvangst	170-230 MHz / 470-860 MHz, DVB-T/T2, MPEG-4
Ondersteunde videoformaten	MPG, AVI, WMV, VOB, DAT, ASF, MKV, RM, TS, QT
Ondersteunde audioformaten	MP3, WMA, WAV
Ondersteunde afbeeldingsformaten	JPG, PNG, BMP
Hoofdfuncties	Automatisch en handmatig zoeken naar kanalen, elektronische programmagids (EPG), teletekst, ondertitels, favorietenlijst, ouderlijk slot, firmware-update via USB
Afstandsbediening	Ja, inclusief AAA-batterijen
Display	LED-scherm
Onderhoud en reiniging	De buitenkant reinigen met een zachte, vochtige doek; geen oplosmiddelen gebruiken; loskoppelen voor het reinigen
Veiligheid	Niet blootstellen aan water, overmatige hitte; de behuizing niet openen; batterijen voorzichtig behandelen
Garantie	Elke wijziging maakt de garantie ongeldig; geen aansprakelijkheid bij verkeerd gebruik
Afvalverwijdering	Niet bij het huishoudelijk afval gooien; naar een geschikt inzamelpunt brengen
Afmetingen (ca.)	120 x 80 x 30 mm (geschat)
Gewicht (ca.)	200 g (geschat)

Veelgestelde vragen - DVB-T2 FTA20 KONIG

Hoe installeer ik mijn Konig DVB-T2 FTA20 ontvanger?

Sluit de antenne aan op de RF-ingang, verbind vervolgens de ontvanger met de tv via HDMI. Steek de stekker in het stopcontact en zet het apparaat aan. Volg de installatie-assistent om de taal en het land te selecteren en automatisch kanalen te zoeken.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen (AAA) correct zijn geplaatst en niet leeg zijn. Zorg ervoor dat er geen obstakels de sensor van de afstandsbediening op het voorpaneel blokkeren. Richt de afstandsbediening rechtstreeks op de ontvanger.

Hoe voer ik een handmatige kanaalzoekopdracht uit?

Ga naar het menu Installation en vervolgens Manual Search. Stel het kanaalnummer, de frequentie (kHz) en de bandbreedte (6, 7 of 8 MHz) in. Druk op OK om de zoekopdracht te starten.

Waarom ontvang ik niet alle kanalen?

Controleer de signaalkwaliteit van uw antenne. Zorg ervoor dat de actieve antenne is ingeschakeld in de instellingen van de eerste installatie. Probeer een automatische of handmatige zoekopdracht met de juiste bandbreedte-instellingen.

Hoe reset ik de ontvanger naar de fabrieksinstellingen?

Ga naar Preference > Factory Reset. Voer het standaardwachtwoord 0000 in om het herstellen te bevestigen.

Kan ik de software van de ontvanger bijwerken?

Ja, download het updatebestand naar een USB-stick, sluit deze aan op de USB-ingang van de ontvanger. Ga naar Preference > Upgrade en volg de instructies op het scherm.

Hoe vergrendel ik bepaalde kanalen voor kinderen?

Ga in het menu Preference > Child Lock en activeer System Lock. Stel een pincode in (standaard 0000). Ga vervolgens naar Channel > Channel Manager en druk op de rode toets om een kanaal te vergrendelen.

Hoe maak ik een favorietenlijst?

Ga naar Channel > Favorite List. Selecteer een kanaal en druk op een kleurtoets (rood voor Fav1, groen voor Fav2, enz.) om het aan de bijbehorende groep toe te voegen.

Wat moet ik doen als het beeld de verkeerde verhouding heeft?

Ga in het menu AV > Aspect Ratio en kies de juiste verhouding: Full Screen, 4:3 LB, 4:3 PS of 16:9. Stel ook de resolutie in via Video Resolution.

Hoe activeer ik ondertitels of teletekst?

Druk op de Subtitle-toets op de afstandsbediening om ondertitels in te schakelen. Druk voor teletekst op Teletext. De taalinstellingen voor ondertitels vindt u in Preference > Subtitle Language.

GEBRUIKSAANWIJZING DVB-T2 FTA20 KONIG

GEBRUIKSAANWIJZING (NL)

De digitale settopbox is een apparaat waarmee u toegang krijgt tot digitale TV- en radiokanalen op uw TV.

Voorpaneel

1. Aan/uit-knop	• Druk op de knop om het apparaat in of uit te schakelen.
2. Display
3. Afstandsbedieningssensor	• Richt de afstandsbediening op de afstandsbedieningssensor.
4. Pijlknoppen	• Druk op de knoppen om naar het volgende of het vorige kanaal te gaan.
5. USB-ingang	• Sluit een USB-apparaat met een USB-kabel aan op de USB-ingang.

Achterpaneel

6. RF-ingang	• Sluit de externe antenne met een coaxkabel aan op de RF-ingang.
7. RF-uitgang	• Sluit de TV met een coaxkabel aan op de RF-uitgang.
8. Coaxiale uitgang	• Sluit een audio-apparaat met een coaxkabel aan op de coaxiale uitgang.
9. HDMI-uitgang	• Sluit de TV met een HDMI-kabel aan op de HDMI-uitgang.
10. DC-ingang (5V)	• Sluit de stroomadapter aan op de DC-ingang van het apparaat en op het stopcontact.

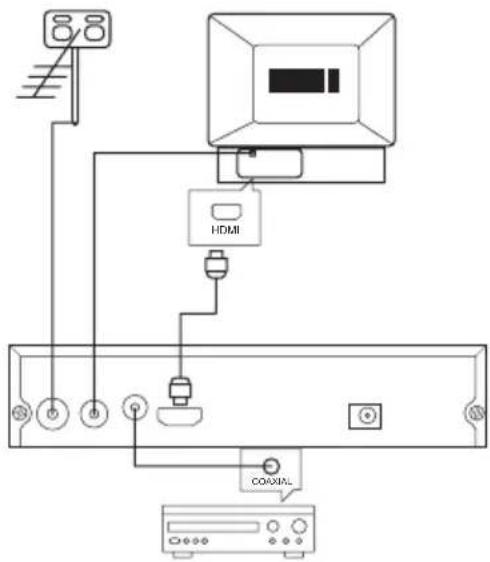

Aansluitschema

Afstandsbediening

1. Aan/standby-knop	Druk op de knop om het apparaat in te schakelen.Druk nogmaals op de knop om het apparaat in standby-modus te zetten.
2. Dempknop	Druk op de knop om het geluid te dempen.Druk nogmaals op de knop om het geluid weer in te schakelen.
3. Cijferknoppen	Druk op één van de knoppen om naar het gewenste kanaal te gaan.Druk op één van de knoppen om naar het gewenste menuonderdeel te gaan.
4. Pijlknoppen	Druk op de knoppen om in het menu te navigeren.Druk op de knoppen om van het hoofdmenu naar het submenu of van het submenu naar het hoofdmenu te gaan.
5. Volume +/- knoppen	Druk op de knoppen om het volume te verhogen of te verlagen.
6. Kanaal +/- knoppen	Druk op de knoppen om naar het volgende of het vorige kanaal te gaan.
7. OK-knop	Druk op de knop om de selectie te bevestigen.Druk op de knop om de ingevoerde waarde te bevestigen.Druk op de knop om een keuzelijst te openen.
8. TV/Radio-knop	Druk op de knop om tussen de TV-modus en de radiomodus te schakelen.
9. Recall-knop	Druk op de knop om tussen de laatste twee kanalen te schakelen.
10. Goto-knop	Druk op de knop om de afspeeltijd van media te selecteren.
11. Favorietenknop	Druk op de knop om het favorietenmenu weer te geven.

12. Menuknop	Druk op de knop om het menu te openen.
13. Exit-knop	Druk op de knop om het menu te verlaten.Druk op de knop om de selectie te annuleren.
14. EPG-knop	Druk op de knop om de elektronische programmagids (EPG) weer te geven.
15. Audioknop	Druk op de knop om de audiotaal of de audiomodus te selecteren.
16. Infoknop	Druk op de knop om informatie voor het huidige kanaal weer te geven.
17. Teletekstknop	Druk op de knop om naar de teletekstmodus te gaan.
18. Ondertitelingsknop	Druk op de knop om naar de ondertitelingsmodus te gaan.
19. Afspeelknop	Druk op de knop om het programma af te spelen.
20. Pauzeknop	Druk op de knop om het schermbeeld te pauzeren.
21. Stopknop	Druk op de knop om het programma te stoppen.
22. AD-knop	Druk op de knop om het volume van de audiodescriptie (AD) te wijzigen.
23. Knop voor snel vooruitspoelen	Druk op de knop om snel vooruit te spoelen.
24. Knop voor snel terugspoelen	Druk op de knop om snel terug te spoelen.
25. Knop voor vooruitspringen	Druk op de knop om vooruit te springen.
26. Knop voor terugspringen	Druk op de knop om terug te springen.
27. Kleurknoppen	Druk op de knoppen om in de teletekstmodus verschillende functies te bedienen.

Gebruik

De batterijen installeren

1. Verwijder het deksel van het batterijcompartiment.
2. Plaats de batterijen in het batterijcompartiment. Zorg dat de polariteit van de batterij (+/-) met de polariteitsmarkeringen in het batterijcompartiment overeenkomt.
3. Plaats de deksel op het batterijcompartiment.

Eerste installatie

1. Zorg ervoor dat alle aansluitingen juist zijn. Zie het gedeelte "Aansluitschema".
2. Schakel de TV in.
3. Schakel het apparaat in.
4. Indien u het apparaat voor de eerste keer gebruikt of de fabrieksinstellingen heeft hersteld, verschijnt het hoofdmenu op het TV-scherm.
5. "OSD Language": Druk op de rechts/links-knoppen om een taal te selecteren. "Country": Druk op de rechts/links-knoppen om een land te selecteren. "Time zone": Druk op de rechts/links-knoppen om een tijdzone te selecteren. "Active Antenna": Druk op de rechts/links-knoppen om de actieve antenne in of uit te schakelen. "LCN": Druk op de rechts/links-knoppen om het zoeken naar de LCN (logisch kanaalnummer) in of uit te schakelen. "Start Search": Druk op de OK-knop om te starten met het automatisch zoeken naar kanalen.
6. Wanneer het automatisch zoeken van kanalen is voltooid, bent u klaar om TV te kijken of naar de radio te luisteren.

Menu

1. Druk op de omhoog/omlaag-knoppen om het hoofdmenu-item te selecteren. Druk op de OK-knop om het hoofdmenu-item te openen.
2. Druk op de omhoog/omlaag-knoppen om het submenu-item te selecteren. Druk op de rechts-knop om het submenu-item te openen.
3. Druk op de OK-knop om de instellingen te bevestigen.
4. Druk op de exit-knop om het menu te verlaten.

"Installatie"

"Auto Search"

• Druk op de OK-knop om te starten met het automatisch zoeken naar kanalen.
• Druk tijdens het zoeken op de exit-knop om te stoppen met het automatisch zoeken naar kanalen.

"Manual Search"

• "Channel No.": Het kanaalnummer instellen.
• "Frequency": De frequentie (kHz) instellen.
• "Bandwidth": De bandbreedte instellen. "6 MHz" / "7 MHz" / "8 MHz".
• "Start Search": Druk op de OK-knop om te starten met het handmatig zoeken naar kanalen.

"Channel Filter"

- Het kanaalfilter instellen om alle kanalen of enkel versleutelde kanalen te doorzoeken.

"Country"

• Het land instellen.

"LCN"

- Het zoeken naar de LCN (logisch kanaalnummer) in- of uitschakelen.

"Active Antenna"

- De antennespanning in- of uitschakelen.

"Channel"

"Channel Manager"

• Druk op de kleurknoppen om verschillende opties te selecteren:
• Rood: Het kanaal vergrendelen of ontgrendelen. Opmerking: Het systeem vraagt om een wachtwoord om een kanaal te vergrendelen of te ontgrendelen.
• Groen: Het kanaal wissen.
• Geel: Het kanaal overslaan.
• Blauw: Het kanaal hernoemen.

"Favorietenlijst"

• Druk op de kleurknoppen om de kanalen in verschillende groepen in te stellen:
• Rood: Het kanaal in de groep "Fav1" instellen.
• Groen: Het kanaal in de groep "Fav2" instellen.
• Geel: Het kanaal in de groep "Fav3" instellen.
• Blauw: Het kanaal in de groep "Fav4" instellen.

"Voorkeuren"

"OSD-taal"

- De taal voor de OSD instellen.

"OSD-time-out"

- De tijdsduur instellen voor het OSD-menu voordat het automatisch wordt uitgeschakeld.

"OSD-transparantie"

- De transparantie van het OSD-menu instellen.

- De taal voor de ondertiteling instellen.

"Hard Hearing"

- De speciale optie beschikbaar voor slechthorende kijkers in- of uitschakelen.

- De taal voor de audio instellen.

"Setting"

"Timers":

- De timers voor specifieke programma's instellen.

"Child Lock"

- "System Lock": De systeemvergrendeling in- of uitschakelen.

- "Parental Rating": De classificatie voor ouderlijk toezicht voor een kanaal instellen.

- "Change Pin Code": Het wachtwoord voor het kinderslot resetten.

"Date Time"

- "Date Time Mode": De datum/tijd-modus instellen op "Auto"/"Manual". Opmerking: Als de datum / tijd op "Auto" staat, zijn de andere opties in het menu "Date Time" uitgeschakeld.

- "Date": De datum (dd/mm/jjjj) instellen.

• "Time": De tijd (uu/mm/ss) instellen.

- "Time Zone": Stel de tijdzone in op "Auto"/"Handmatig". Opmerking: Als de tijdzone op "Auto" staat, zijn de andere opties in het menu "Datum Tijd" uitgeschakeld.

• "Land/Regio": Stel het land/de regio in.

- "Zomertijd": Schakel de zomertijd-instelling in of uit.

"Fabrieksinstellingen"

- Zet het systeem terug naar de fabrieksinstellingen.

• Voer het wachtwoord in: "0000".

"Upgrade"

- Bekijk informatie: hardwareversie, softwareversie, firmwareversie, builddatum en -tijd.

"Automatische standby"

- Stel de timer in om het apparaat automatisch in standby-modus te zetten.

"AV"

"SPDIF"

- Stel de SPDIF in: "Dempen" / "PCM" / "Bitstream".

"Beeldverhouding"

- Stel de beeldverhouding in: "Volledig scherm" / "4.3 LB" / "4.3 PS" / "16:9".

"Video Output"

- De video-uitgangsmodus instellen: "CVBS" / "RGB" / "YUV".

"Video Resolution"

- De videoresolutie instellen.

"HDMI Audio"

- De HDMI-audio-output instellen: "Mute" / "HDMI PCM" / "HDMI RAW".

"Media Center"

"Multimedia"

- Filterselectiemodus: Het systeem instellen om de media te filteren: Films / Muziek / Foto's. Films: Selecteer een film uit de filmlijst. Muziek: Selecteer een track uit de tracklijst. Foto's: Selecteer een foto uit de fotolijst. Druk op de gele knop om miniaturen van de foto's weer te geven.

"Multimedia Configuration"

- "MP4 Subtitle Language": De taal voor de ondertiteling voor MP4-bestanden instellen.

- "MP4 Subtitle CodePage": De code voor de MP4-ondertiteling instellen.

- "EBook Language": De taal voor de e-books instellen.

- "EBook CodePage": De code voor de e-books instellen.

- "MovieRepeat": De herhaalmodus voor films instellen.

- "MusicRepeat": De herhaalmodus voor muziek instellen.

- "PhotoRepeat": De herhaalmodus voor foto's instellen.

- "BGmusic": De achtergrondmuziek in- of uitschakelen.

- "Slide Time": Het tijdsinterval tussen dia's instellen.

• "Effect": Speciale effecten selecteren.

Technische gegevens

Ingangsspanning 100 - 240 VAC
Frequentie: 50/60 Hz
Vermogen 8 W
TunerIngangsfrequentieRF-ingangsniveauIF-bandbreedteModulatie	170-230 MHz / 470-860 MHz-25 ~ -78 dBm6 MHz / 7 MHz / 8 MHzQPSK / 16 QAM / 64 QAM
Videobestandsformaat	MPG / AVI / WMV / VOB / DAT / ASF / MKV / RM / TS / QT
Audiobestandsformaat MP3 /	WMA / WAV
Fotobestandsformaat JPG /	PNG / BMP

Reiniging en onderhoud

Waarschuwing!

- Schakel voor reiniging en onderhoud het apparaat uit, verwijder de netstekker uit het stopcontact en wacht totdat het apparaat is afgekoeld.

- Gebruik geen reinigingsmiddelen of schuurmiddelen.

- Reinig niet de binnenzijde van het apparaat.

- Probeer het apparaat niet te repareren. Indien het apparaat niet juist werkt, vervang het dan door een nieuw apparaat.

- Reinig de buitenzijde van het apparaat met een zachte, vochtige doek. Droog de buitenzijde van het apparaat grondig af met een schone, droge doek.

Veiligheid

Algemene veiligheid

• Lees voor gebruik de handleiding zorgvuldig door. Bewaar de handleiding voor latere raadpleging.
• Gebruik het apparaat uitsluitend voor de beoogde doeleinden. Gebruik het apparaat niet voor andere doeleinden dan beschreven in de handleiding.
• Gebruik het apparaat niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect apparaat onmiddellijk.
• Stel het apparaat niet bloot aan water of vocht.
• Stel het apparaat niet bloot aan zonlicht.
• Houd het apparaat uit de buurt van warmtebronnen.
• Blokkeer de ventilatieopeningen niet.

Elektrische veiligheid

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Koppel het product los van het stopcontact en van andere apparatuur als er zich problemen voordoen.
• Gebruik het apparaat niet als het netsnoer of de netstekker beschadigd of defect is. Indien het netsnoer of de netstekker beschadigd of defect is, moet het onderdeel door de fabrikant of een erkend servicecentrum worden vervangen.
• Controleer voor gebruik altijd of de netspanning overeenkomt met de spanning op het typeplaatje van het apparaat.
• Zorg ervoor dat het netsnoer niet in de war kan geraken.
• Zorg ervoor dat het netsnoer niet over de rand van een werkblad hangt, dat het niet per ongeluk verstrengeld kan raken en dat niemand erover kan struikelen.
• Raak om elektrische schokken te voorkomen de ontvanger niet als het onweert.
• Schakel het apparaat uit als het voor een langere periode niet wordt gebruikt.

Batterijveiligheid

• Gebruik alleen de in de handleiding vermelde batterijen.
• Combineer geen oude en nieuwe batterijen.
• Gebruik geen batterijen van verschillende typen of merken.
• Installeer batterijen niet met omgekeerde polariteit.
• Veroorzaak geen kortsluiting van de batterijen. Haal de batterijen niet uit elkaar.
• Stel de batterijen niet bloot aan water.
• Stel de batterijen niet bloot aan vuur of extreme hitte.
• Volledig ontladen batterijen kunnen gaan lekken. Verwijder de batterijen wanneer u het product gedurende langere tijd onbeheerd achterlaat om schade aan het product te voorkomen.
• Indien vloeistof uit de batterij in contact komt met de huid of kleding, onmiddellijk spoelen met vers water.

Garantie

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van het product.

Afvoeren

• Het product is bestemd voor gescheiden inzameling bij een hiertoe aangewezen verzamelpunt. Werp het product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Documentatie

Het product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het product voldoet aan alle van toepassing zijnde specificaties en reglementen in het land van verkoop.

Officiële documentatie is op aanvraag verkrijgbaar. De officiële documentatie omvat, maar is niet beperkt tot de Verklaring van Overeenstemming, het veiligheidsinformatieblad en het producttestrapport.

Disclaimer

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

DVB-T2 FTA20

Digitale Set-Top-Box

Verpakkingsinhoud
