MANUAL DE UTILIZADOR 553RBX HUSQVARNA

• Introdução p. 172
• Segurança p. 174
• Instruções de segurança para manutenção p. 180
• Segurança no manuseamento do combustível p. 181
• Montagem p. 182
• Funcionamento p. 186
• Manutenção p. 191
• Resolução de problemas p. 195
• Transporte, armazenamento e eliminação p. 196
• Especificações técnicas p. 196
• Acessórios p. 198
• Declaração de conformidade Introdução Descrição do produto O produto é uma roçadora com um motor de combustão. Decorre um trabalho constante para aumentar a sua segurança e eficiência durante o funcionamento. Para mais informações, contacte o revendedor com assistência técnica. Finalidade Utilize o produto com uma lâmina de relva ou cabeça do aparador para cortar diferentes tipos de relva. Não utilize o produto para outras tarefas que não aparar e desbastar relva. Nota: A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos. Utilize apenas o produto com acessórios aprovados pelo fabricante. Consulte o capítulo Acessórios na página 198 p. 199

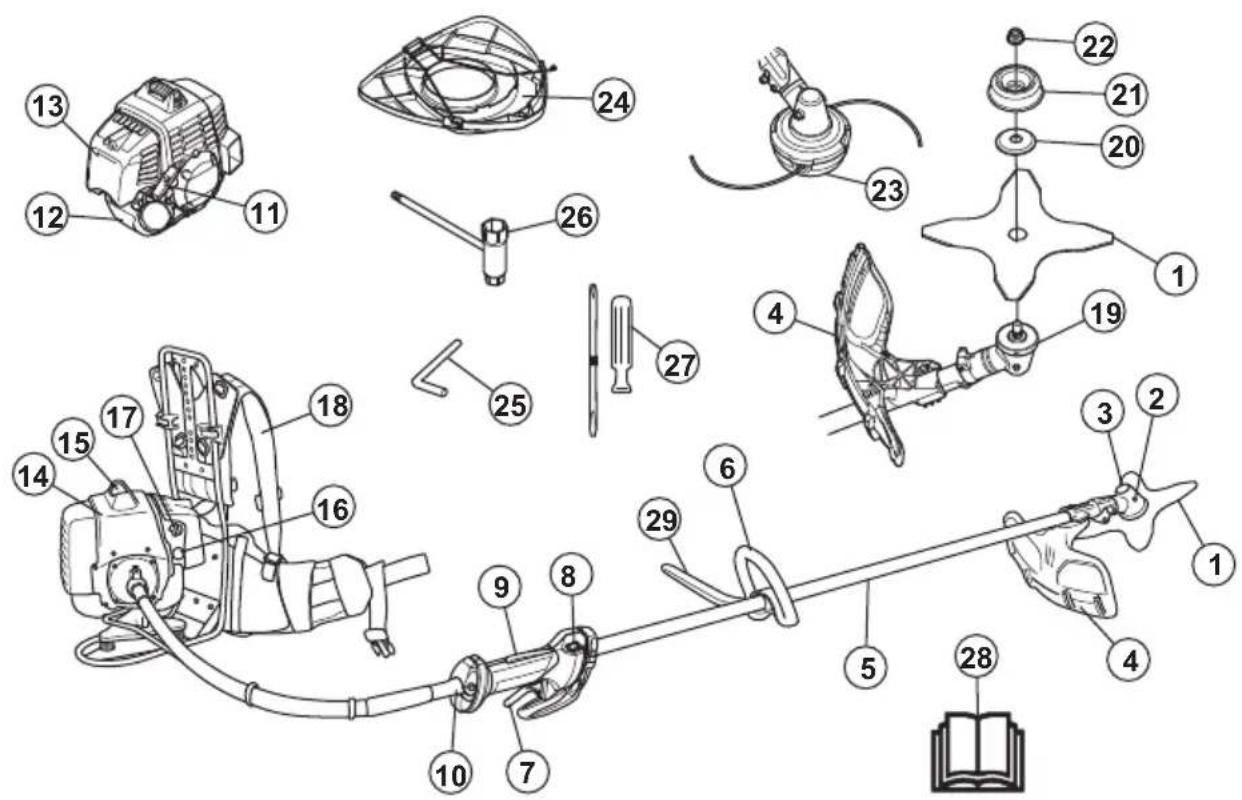

Vista geral do produto

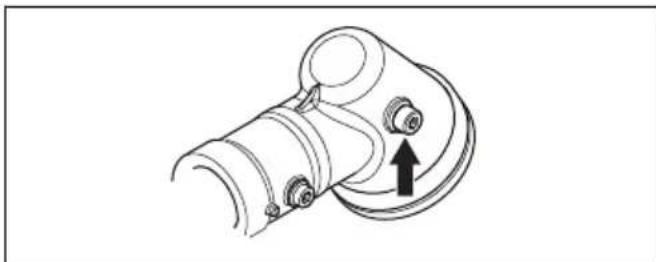

2. Enchimento de massa lubrificante, engrenagem

3. Engrenagem cónica

4. Proteção do acessório de corte

8. Interruptor de paragem

9. Bloqueio do acelerador

10. Acoplamento flexível do eixo motriz

11. Punho do cabo de arranque

12. Depósito de combustível

15. Vela de ignição e cobertura da vela de ignição

22. Porca de fixação

23. Cabeçote de recorte

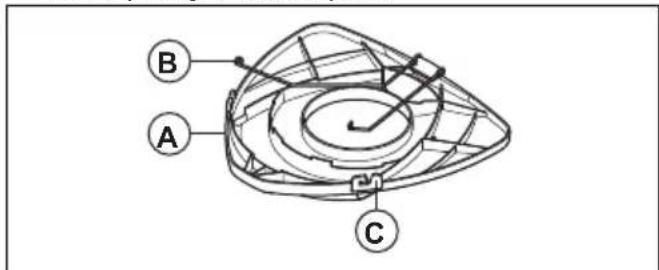

24. Proteção para transporte

25. Pino de bloqueio

Símbolos no produto AVISO! Seja cuidadoso e utilize o produto corretamente. Este produto pode provocar ferimentos graves ou a morte do utilizador ou terceiros. Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar este produto. Utilize um capacete de proteção em locais onde possam cair objetos sobre si. Utilize protetores acústicos e proteção ocular aprovados. Velocidade máxima do eixo de saída. O produto está em conformidade com as diretivas CE aplicáveis. Este produto está em conformidade com os regulamento aplicáveis do Reino Unido. O produto pode causar a projeção de objetos, o que pode resultar em ferimentos.

15 m Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto. Risco de arremesso da lâmina se o equipamento de corte tocar num objeto que não é imediatamente cortado. O produto pode cortar partes do corpo. Mantenha pessoas e animais a uma distância mínima de 15 m/50 pés durante o funcionamento do produto. As setas apresentam o limite para a posição do punho. Estrangulador. Ampola da purga de ar. Utilize luvas de proteção aprovadas. Use botas antiderrapantes resistentes. Emissões de ruído para a etiqueta ambiental de acordo com as diretivas e regulamentos da União Europeia e do Reino Unido e o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017" (regulamento de proteção de operações no meio ambiente [controlo do ruído] de 2017) da Nova Gales do Sul. O nível de potência sonora garantido do produto está especificado nas Especificações técnicas na página 196

Mantenha todas as partes do seu corpo afastadas de superfícies quentes. aaaassxxxx A etiqueta de tipo apre- senta o número de série. aaaa é o ano de fabrico e ss é a semana de fabrico. 1104 - 009 - 19.05.2022 173Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais. Emissões Euro V ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE. Responsabilidade pelo produto Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.

• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada. Segurança Definições de segurança Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual. ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação. Instruções de segurança gerais ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não efetue alterações ao produto sem a aprovação do fabricante e utilize sempre acessórios originais. A realização de modificações e/ou a utilização de acessórios não aprovados podem provocar ferimentos graves ou perigo de vida para o utilizador ou terceiros.

• O interior do silenciador contém produtos químicos potencialmente cancerígenos. Não toque no silenciador se este estiver danificado.

• Este produto produz um campo eletromagnético durante o funcionamento, o que pode causar interferência com implantes médicos. Estas ocorrências podem resultar em ferimentos graves ou morte. Consulte o seu médico e o fabricante do implante médico antes de utilizar.

• Não toque na vela de ignição ou no cabo da vela de ignição quando o motor está ligado. Risco de choque elétrico.

• A garantia pode não ser aprovada para danos causados por acessórios ou peças sobresselentes não aprovados. Instruções de segurança para montagem ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Retire a cobertura da vela de ignição antes de montar o produto.

• Utilize luvas de proteção aprovadas.

• Certifique-se de que instala corretamente a cobertura e o eixo antes de ligar o motor.

• O acionador e a flange de apoio têm de encaixar corretamente no furo central do equipamento de corte. Um equipamento de corte ligado incorretamente pode causar ferimentos graves ou morte do operador ou outras pessoas.

• Para utilizar o produto de forma segura e evitar que o operador e terceiros sofram ferimentos, o produto deve estar sempre ligado corretamente à correia. Instruções de segurança para funcionamento ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Antes da utilização, é necessário compreender a diferença entre desbastar e aparar relva.

• Se tiver alguma dúvida relativa ao procedimento a seguir, entre em contacto com um técnico

1104 - 009 - 19.05.2022especialista. Dirija-se ao seu distribuidor ou à sua oficina autorizada. Não utilize funções da máquina para as quais não está preparado.

• Nunca utilize um produto defeituoso. Efetue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas neste manual. Alguns serviços de manutenção e de assistência técnica têm de ser executados por especialistas formados e qualificados. Consulte as instruções na secção Dispositivos de segurança no produto na página 176

• Todas as coberturas, proteções e punhos têm de estar montados antes de colocar o produto a funcionar. Verifique se a cobertura e o cabo vela de ignição estão em bom estado para evitar o risco de choque elétrico.

• Nunca use o produto quando estiver cansado, tiver bebido álcool ou consumido medicamentos que possam afetar a sua visão, a sua capacidade de discernimento ou o seu controlo físico.

• Evite usar o produto com condições meteorológicas desfavoráveis. Por exemplo, com nevoeiro denso, chuva e vento fortes, frio intenso, etc. Trabalhar com mau tempo é cansativo e pode ocasionar situações perigosas, p. ex. piso escorregadio, influência na direção de abate das árvores, etc.

• Os únicos acessórios em que pode utilizar este motor são os acessórios de corte recomendados no capítulo Acessórios na página 198

• Nunca permita que uma criança utilize o produto ou se encontre na proximidade do mesmo. Como o produto está equipado com um interruptor de arranque/paragem acionado por mola e é possível arrancá-lo com pouca força e a baixa velocidade, até crianças pequenas podem, em determinadas circunstâncias, exercer a força necessária para o arranque do produto. Isto pode implicar um risco de ferimentos graves. Por isso, retire sempre a cobertura da vela de ignição quando o produto não estiver sob vigilância.

• A utilização dum motor em ambiente fechado ou mal ventilado pode causar a morte por asfixia ou envenenamento por gás carbónico.

• A cobertura da embraiagem, completa com o eixo, tem de estar montada antes de o produto arrancar, para que a embraiagem não possa soltar-se e causar lesões pessoais.

• Certifique-se de que não existem pessoas ou animais a uma distância inferior a 15 metros enquanto trabalha. Sempre que trabalhem vários utilizadores em simultâneo na mesma área, a distância de segurança deve ser, no mínimo, de 15 metros. Caso contrário, existe um risco de ferimentos graves. Pare imediatamente o produto se alguém se aproximar. Nunca balance o produto à sua volta sem verificar se está alguém na zona de segurança.

• Certifique-se de que não existem pessoas, animais ou outras coisas que possam afetar o seu controlo do produto, ou que estes não entram em contacto com o acessório de corte ou objetos soltos que possam ser projetados pelo acessório de corte. Contudo, não utilize o produto num local em que não seja possível pedir ajuda em caso de acidente.

• Inspecione sempre a área de trabalho. Remova objetos soltos, tais como pedras, pedaços de vidro, pregos, arame, cordas, etc., que possam ser arremessados ou enredar-se no acessório de corte.

• Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos (raízes, pedras, ramos, valas, etc.) em caso de deslocamento inesperado. Tenha muito cuidado ao trabalhar em terreno inclinado.

• Mantenha sempre um bom equilíbrio e os pés bem apoiados. Não se debruce.

• Utilize sempre a correia e mantenha o eixo no lado direito do corpo ao utilizar o produto.

• Mantenha o acessório de corte abaixo do nível da cintura.

• Antes de se deslocar para outra área, desligue o motor. Coloque a proteção para transporte antes de realizar tarefas de deslocamento ou de transporte do equipamento.

• Nunca pouse o produto com o motor em funcionamento sem que o tenha bem vigiado.

• Pare o motor e o equipamento de corte antes de retirar material que esteja enrolado em torno do eixo da lâmina. Nem o utilizador do produto nem qualquer outra pessoa deverá tentar afastar o material cortado enquanto o motor ou o equipamento de corte estiver a rodar, uma vez que isso pode provocar ferimentos graves. A engrenagem cónica pode estar quente durante e algum tempo depois da sua utilização. Risco de queimaduras em caso de contacto direto.

• Atenção a objetos arremessados. Utilize sempre proteção ocular aprovada. Nunca se incline sobre a proteção do acessório de corte. Pedras, lixo, etc., podem ser arremessados contra os olhos, o que pode causar cegueira ou ferimentos graves nos olhos.

• Por vezes os ramos ou a relva ficam presos entre a proteção e o acessório de corte. Pare sempre o motor antes de limpar o produto. 1104 - 009 - 19.05.2022 175• Os produtos equipados com lâminas de serra ou lâminas para relva podem ser projetados violentamente para o lado quando a lâmina entra em contacto com um objeto fixo. Isto chama-se arremesso da lâmina. O arremesso da lâmina pode ser suficientemente violento para projetar o produto e/ou o utilizador em qualquer direção e, eventualmente, fazer com que este perca o controlo sobre o produto. O arremesso da lâmina pode ocorrer sem aviso prévio se o produto ficar preso em algum sítio, emperrar ou ficar entalado. A ocorrência de situações de arremesso da lâmina é mais provável em áreas onde é difícil ver o material que está a ser cortado.

• Evite cortar no quadrante superior direito da lâmina. Devido à rotação da lâmina, poderá ocorrer um retrocesso justamente nesta área da lâmina, quando o contacto se faz com troncos mais grossos.

• Deixe o motor abrandar para o ralenti após cada tarefa. A aceleração total prolongada, sem carga no motor pode causar danos graves no motor.

• Quando estiver a utilizar protetores acústicos, esteja atento a sinais de aviso ou gritos. Retire sempre os protetores acústicos assim que o motor parar.

• A sobre-exposição a vibrações pode levar a lesões arteriais ou nervosas em pessoas com problemas no sistema circulatório. Consulte um médico em caso de sintomas relacionados com a sobre-exposição a vibrações. Exemplos desses sintomas são entorpecimento, ausência de tato, comichões, pontadas, dor, ausência ou redução da força normal, mudanças na cor da pele ou na sua superfície. Estes sintomas surgem normalmente nos dedos, mãos ou pulsos.

• Não utilize um produto com a cobertura da vela de ignição danificada.

• Não utilize um produto com um silenciador defeituoso.

• Mantenha todas as partes do seu corpo afastadas do acessório de corte rotativo e de superfícies quentes.

• Use sempre luvas ao manusear a lâmina para relva. Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

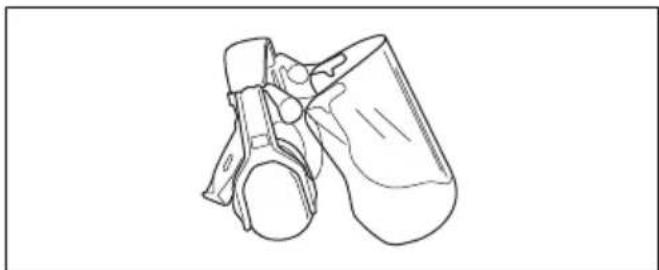

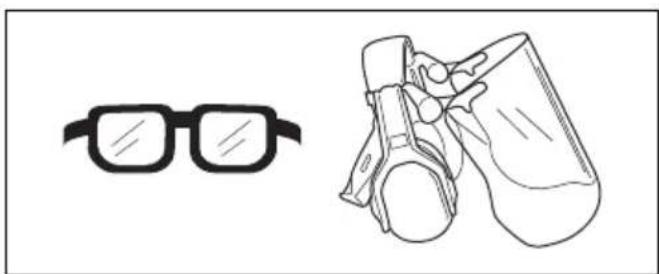

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

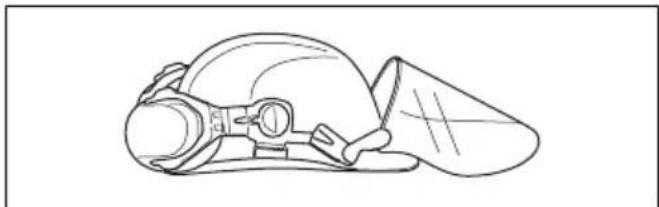

• Utilize um capacete de proteção caso exista o risco de objetos em queda.

• Utilize protetores acústicos aprovados com suficiente insonorização. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.

• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. É necessário que os óculos de proteção aprovados estejam em conformidade com a norma ANSI Z87.1 nos EUA ou a norma EN 166 nos países da UE.

• Utilize uma viseira para proteger o rosto. Uma viseira não é suficiente para proteger os olhos.

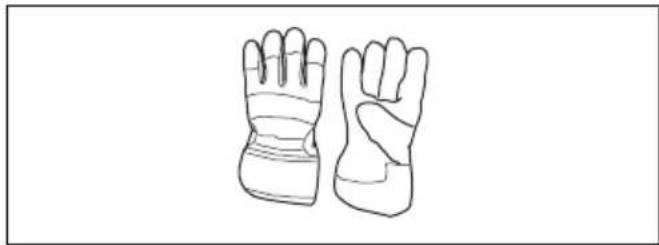

• Use luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o acessório de corte.

• Use botas estáveis e antideslizantes.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segurança.

• Mantenha equipamentos de primeiros socorros sempre à mão. Dispositivos de segurança no produto Para saber onde pode encontrar os dispositivos de segurança, consulte Vista geral do produto na página

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos. Verifique e efetue a manutenção dos dispositivos de segurança regularmente. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

• Não faça alterações aos dispositivos de segurança. Não utilize o produto se as coberturas de proteção, os interruptores de segurança e outros dispositivos de proteção não estiverem fixos ou estiverem defeituosos.

1104 - 009 - 19.05.2022• É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação no produto, sobretudo nos dispositivos de segurança. Se os dispositivos de segurança não passarem os testes de verificação referidos neste manual do utilizador, tem de contactar uma oficina autorizada. Garantimos a disponibilidade de serviços profissionais de reparação e assistência. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima.

• Não utilize um acessório de corte sem uma proteção para o acessório de corte aprovada e corretamente instalada. Consulte o capítulo Acessórios na página

Verificar o interruptor de paragem

2. Desloque o interruptor de paragem para a posição

de paragem e certifique-se de que o motor para. Verificar o bloqueio do acelerador O bloqueio do acelerador bloqueia o acelerador na posição de ralenti para evitar o funcionamento acidental do acelerador. Quando solta o punho, tanto o acelerador como o respetivo bloqueio retornam às suas posições iniciais.

1. Pressione o bloqueio do acelerador (A). Certifique-

2. Quando soltar o bloqueio do acelerador, certifique-

se de que o acelerador (B) está bloqueado na posição de ralenti.

3. Empurre o bloqueio do acelerador (A) e certifique-se

de que este regressa à sua posição inicial quando libertado.

4. Certifique-se de que o bloqueio do acelerador (A) e

o acelerador (B) se deslocam livremente.

5. Ligue o produto e aplique a aceleração total.

Consulte Arrancar o motor na página 188

6. Solte o acelerador (B) e certifique-se de que o

acessório de corte para e permanece parado. ATENÇÃO: Se o acessório de corte se mover com o acelerador na posição de ralenti, ajuste o ralenti. Consulte Ajustar o ralenti na página 192

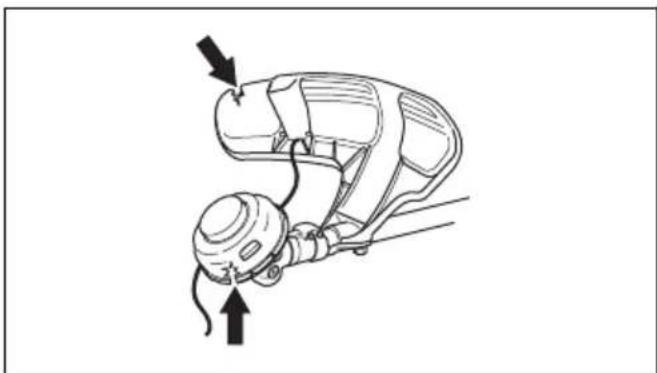

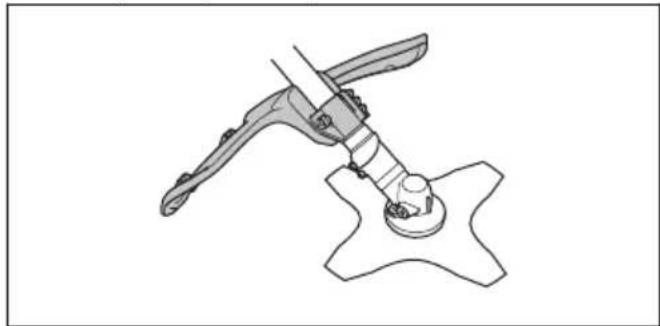

Verificar a proteção do acessório de corte ATENÇÃO: Caso esteja montada uma proteção do acessório de corte incorreta ou defeituosa, tal pode causar ferimentos pessoais graves. Consulte Acessórios na página 198

ATENÇÃO: Utilize sempre a proteção do acessório de corte recomendada para o acessório de corte que utilizar. Caso esteja montada uma proteção do acessório de corte incorreta ou defeituosa, tal pode causar ferimentos pessoais graves. Consulte Acessórios na página 198

A proteção do acessório de corte evita lesões provocadas pela projeção de objetos soltos na direção do utilizador. Também evita ferimentos que ocorrem se tocar no acessório de corte. 1104 - 009 - 19.05.2022 1771. Efetue uma inspeção visual para verificar se existem danos, como por exemplo fissuras.

2. Substitua a proteção do equipamento de corte, caso

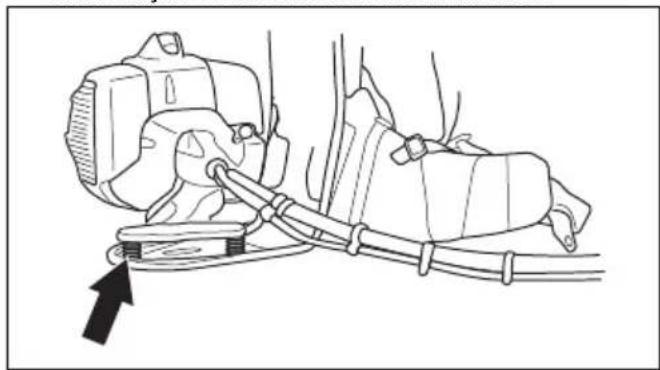

esteja danificada. Verificar o sistema antivibração O sistema antivibração diminui as vibrações nos punhos para um mínimo que torna a operação mais fácil.

1. Desligue o motor.

2. Efetue uma inspeção visual para verificar se existem

deformações e danos, como, por exemplo, fissuras.

3. Certifique-se de que os elementos do sistema

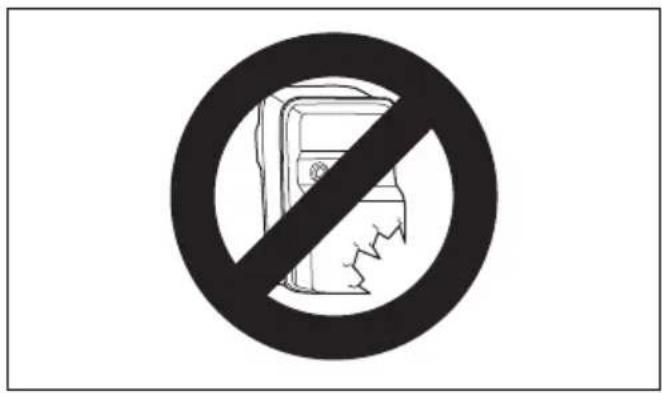

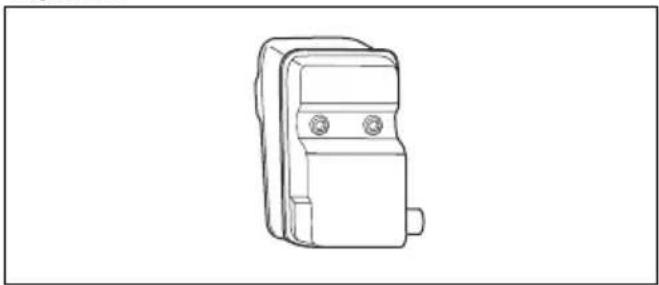

antivibração estão corretamente montados. Verificar o silenciador ATENÇÃO: Nunca utilize um produto com um silenciador defeituoso. ATENÇÃO: Tenha em atenção que os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Nunca ligue o produto em interiores ou nas proximidades de material inflamável! O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Para silenciadores, é muito importante que as instruções de verificação, manutenção e assistência do produto sejam seguidas.

• Verifique regularmente se o silenciador está fixado ao produto. Fixar e remover a porca de fixação ATENÇÃO: Pare o motor, use luvas de proteção e tenha cuidado junto às extremidades afiadas do acessório de corte. Uma porca de fixação é utilizada para bloquear alguns tipos de acessórios de corte. A porca de fixação tem uma rosca à esquerda.

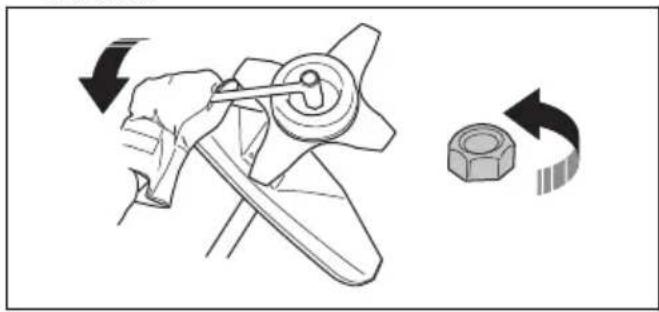

• Para fixar, aperte a porca de fixação no sentido oposto ao sentido de rotação do acessório de corte.

• Para remover a porca de fixação, desaperte-a no sentido da rotação do acessório de corte.

• Para desapertar e apertar a porca de fixação, utilize uma chave de caixa com um eixo longo. A seta na imagem mostra a área em que pode utilizar a chave de caixa. ATENÇÃO: Ao desapertar ou apertar a porca de fixação, existe um risco de ferimentos causados pela 178 1104 - 009 - 19.05.2022lâmina. Quando realizar esta operação, certifique-se sempre de que a proteção da lâmina protege a sua mão de ferimentos. Nota: Certifique-se de que não pode rodar a porca de fixação com a mão. Substitua a porca, se o revestimento de nylon não tiver uma resistência de, no mínimo, 1,5 Nm. A porca de fixação tem de ser substituída depois de ser apertada cerca de 10 vezes. Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

• Utilize um capacete de proteção caso exista o risco de objetos em queda.

• Utilize protetores acústicos aprovados com suficiente insonorização. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.

• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

• Use luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o acessório de corte.

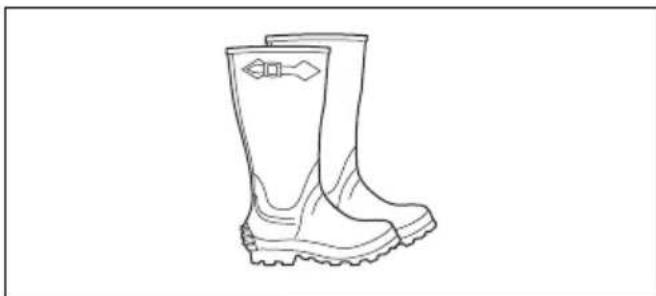

• Use botas de proteção com biqueira de aço e solas antideslizantes.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segurança.

• Mantenha equipamentos de primeiros socorros sempre à mão. Suporte com desengate rápido ATENÇÃO: Não utilize a correia se a função de desengate rápido tiver um defeito. Certifique-se de que a função de desengate rápido da correia funciona corretamente quando ajustar o produto. ATENÇÃO: Certifique-se de que o produto está fixado de forma segura à correia quando o utilizar. Caso contrário, não será possível controlar o produto de forma segura, o que pode resultar em ferimentos para o utilizador ou para terceiros. A função de desengate rápido situa-se na parte dianteira da correia. As alças da correia têm de estar sempre na posição correta. 1104 - 009 - 19.05.2022 179Em caso de emergência, a função de desengate rápido ajuda-o a libertar-se do produto em segurança. Acessório de corte ATENÇÃO: O equipamento de corte não pode rodar quando realizar tarefas no mesmo. Certifique-se de que o motor parou. Retire a cobertura da vela de ignição antes de realizar tarefas no equipamento de corte. ATENÇÃO: Certifique-se de que o equipamento de corte não está danificado. Um equipamento de corte danificado pode provocar acidentes. Substitua um acessório de corte que se encontre danificado. ATENÇÃO: Utilize o equipamento de corte correto. Utilize apenas o equipamento de corte com as proteções recomendadas, consulte Acessórios na página 198

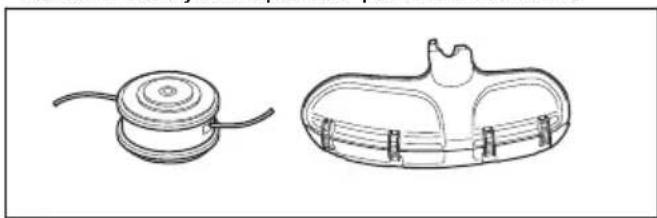

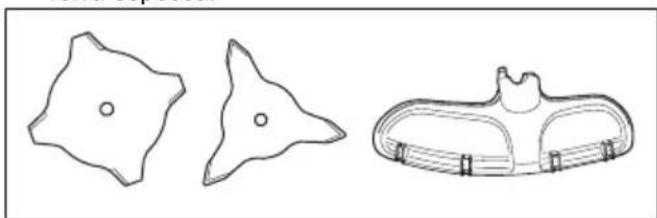

Equipamento de corte

• Utilize as lâminas e facas de jardineiro para cortar relva espessa.

• Utilize a cabeça do aparador para cortar a relva.

• Uma lâmina mal afiada ou danificada aumenta o risco de acidente. Mantenha sempre os dentes de corte da lâmina bem afiados. Siga as instruções

• Verifique se o acessório de corte apresenta danos e fissuras. Substitua o acessório de corte danificado.

• Utilize apenas acessórios de corte com as proteções recomendadas. Consulte o capítulo Acessórios na página 198

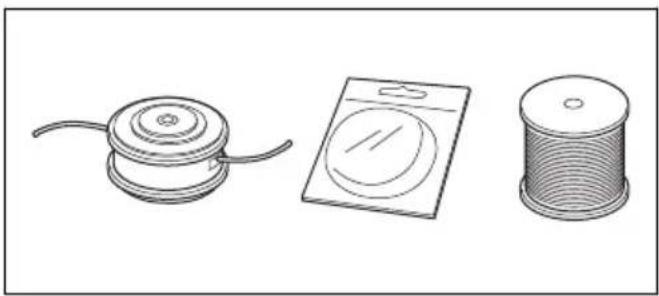

Cabeçote de recorte ATENÇÃO: Certifique-se sempre de que a linha do aparador é enrolada firme e uniformemente à volta do tambor, para evitar a ocorrência de vibrações prejudiciais.

• Utilize apenas linhas e cabeças do aparador recomendadas.

• Utilize apenas acessórios de corte recomendados.

• Máquinas mais pequenas requerem cabeças do aparador pequenas e vice-versa.

• O comprimento da linha do aparador é importante. Uma corda de corte mais comprida requer maior potência do motor do que uma corda mais curta de igual diâmetro.

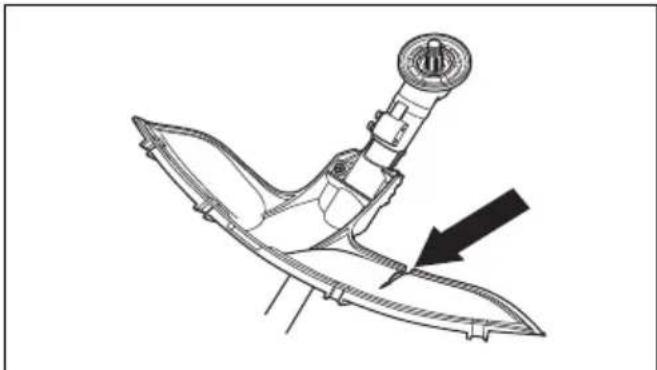

• Certifique-se de que a cortadora da proteção de recorte está intacta. Isto corta a linha do aparador com o comprimento correto.

• Embeba a linha do aparador em água durante dois dias antes da utilização para aumentar a vida útil. Instruções de segurança para manutenção ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Pare o motor, certifique-se de que o equipamento de corte para e deixe o produto arrefecer antes de proceder à manutenção.

• Retire a cobertura da vela de ignição antes de efetuar a manutenção. 180 1104 - 009 - 19.05.2022• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso que pode provocar a morte. Não utilize o produto em zonas interiores ou espaços fechados.

• Os gases de escape do motor são quentes e podem conter faíscas. Não opere o produto em locais fechados ou próximo de materiais inflamáveis.

• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios originais.

• Se a manutenção não for realizada de forma correta e regular, existe um maior risco de ferimentos e danos ao produto.

• Realize apenas a manutenção recomendada neste manual do utilizador. A manutenção deve ser realizada por uma oficina autorizada da Husqvarna.

• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.

• Substitua as peças danificadas, gastas ou partidas. Segurança no manuseamento do combustível ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não misture o combustível em espaços interiores ou próximo de uma fonte de calor.

• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/ óleo indesejado e deixe o produto secar. Remova o combustível indesejado do produto.

• Se derramar combustível na sua roupa, troque de roupa imediatamente.

• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.

• Não ligue o motor se derramar óleo ou combustível no produto ou no seu corpo.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe fluxo de ar suficiente.

• Não fume perto de combustível ou do motor.

• Não coloque objetos quentes perto do combustível ou do motor.

• Não acrescente combustível com o motor em funcionamento.

• Certifique-se de que o motor está frio antes de reabastecer.

• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.

• Certifique-se de que existe fluxo de ar suficiente ao reabastecer e misturar combustível (gasolina e óleo para motores de dois tempos) ou ao drenar o depósito de combustível.

• O combustível e os vapores do combustível são altamente inflamáveis e podem causar ferimentos graves em caso de inalação ou contacto com a pele. Por este motivo, é necessário cuidado ao manusear combustível, devendo certificar-se de que existe um fluxo de ar adequado.

• Aperte a tampa do depósito de combustível com cuidado ou pode ocorrer um incêndio.

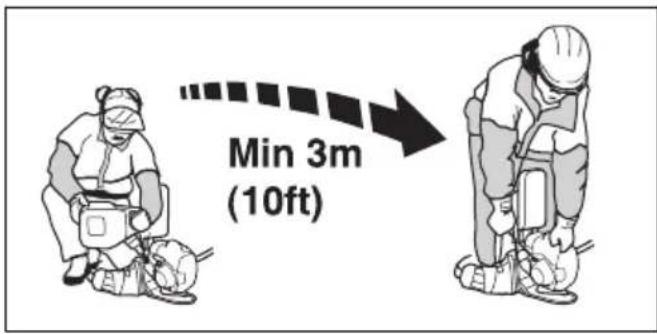

• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

• Não encha demasiado o depósito de combustível.

• Certifique-se de que não ocorrem fugas quando desloca o produto ou o recipiente de combustível.

• Não coloque o produto ou um recipiente de combustível onde houver uma chama aberta, faísca ou luz piloto. Certifique-se de que a área de armazenamento não contêm uma chama aberta.

• Utilize apenas recipientes aprovados quando deslocar ou armazenar o combustível.

• Esvazie o depósito de combustível antes do armazenamento a longo prazo. Respeite a legislação local sobre a eliminação de combustível.

• Limpe o produto antes do armazenamento a longo prazo.

• Retire a cobertura da vela de ignição antes de armazenar o produto, para garantir que o motor não arranca acidentalmente. 1104 - 009 - 19.05.2022 181Montagem Introdução ATENÇÃO: Antes de montar o produto, tem de ler e compreender o capítulo sobre segurança. ATENÇÃO: Retire o cabo da vela de ignição antes de montar o produto. Montar o eixo motriz flexível

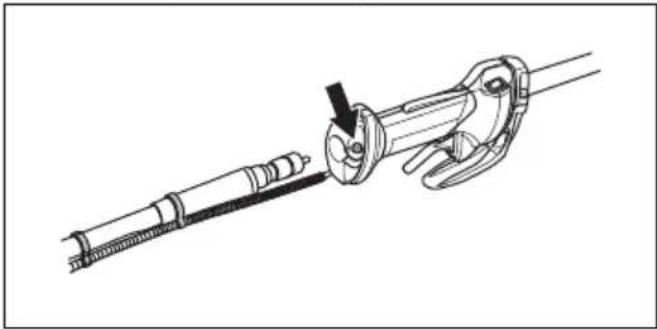

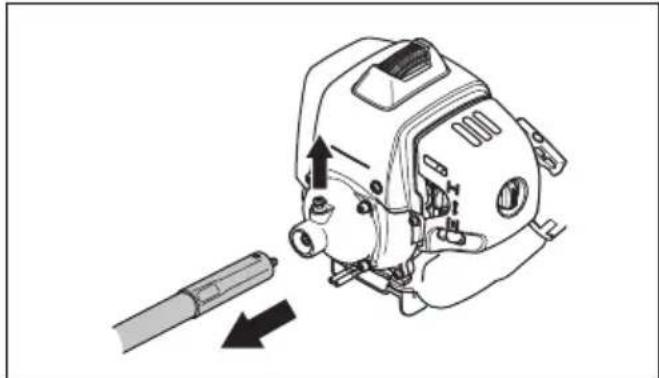

1. Retire os 2 parafusos no acoplamento do eixo.

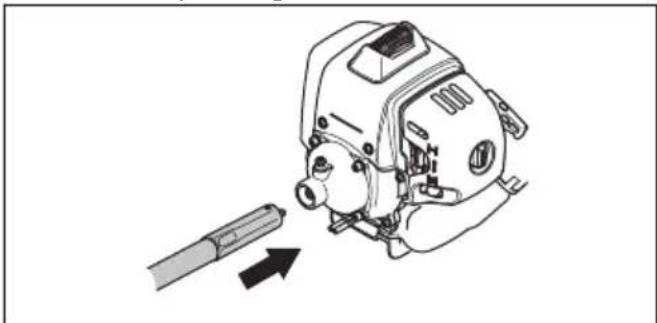

2. Coloque o eixo motriz flexível através dos ilhós na

3. Rode e empurre o eixo motriz flexível em simultâneo

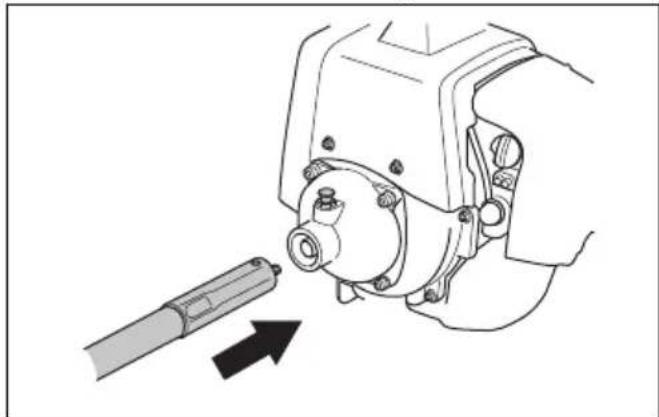

5. Monte a manga do eixo motriz na cobertura da

embraiagem. Rode e empurre o eixo motriz em simultâneo para o ligar.

6. Certifique-se de que o pino de bloqueio regressa à

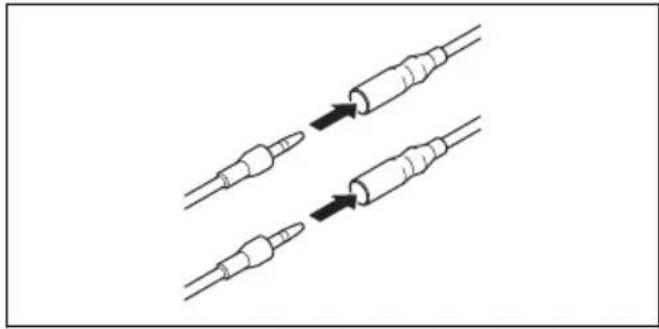

posição inicial. Ligar o cabo do acelerador e os fios do interruptor de paragem

1. Abra a cobertura.

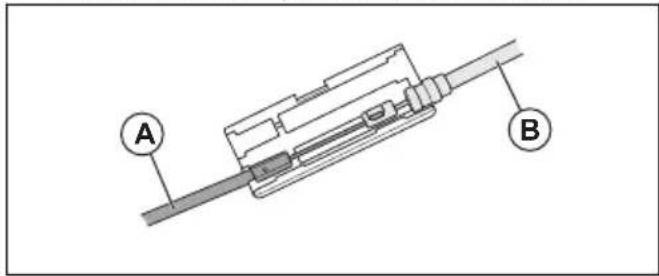

2. Ligue o cabo do acelerador (A) da cablagem e o

4. Ligue os fios do interruptor de paragem aos

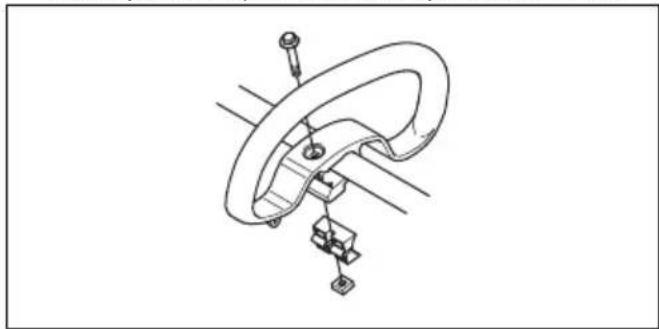

conectores relacionados do motor. Montar o punho fechado

1. Coloque o punho fechado no eixo.

2. Fixe o espaçador na ranhura do punho fechado.

Fixe a porca e o parafuso. Não aperte totalmente.

3. Ajuste o produto para que fique numa posição de

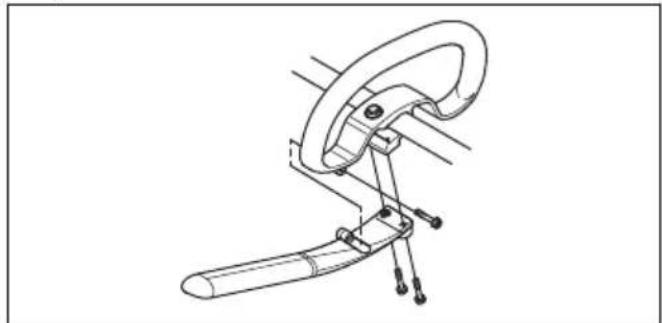

Montar o punho em J ATENÇÃO: Utilize o punho em J com lâminas de relva/cortadoras de relva ou cabeças de aparador/lâminas de plástico. Não utilize lâminas de serra ou lâminas de desbaste com o punho em J. 182 1104 - 009 - 19.05.20221. Monte o punho em J no punho fechado com trêsparafusos.2. Ajuste o produto para que fique numa posição detrabalho aplicável.3. Aperte os parafusos. Para montar o equipamento de corte O equipamento de corte inclui um equipamento de cortee uma proteção para o equipamento de corte. ATENÇÃO: Utilize luvas de protecção. ATENÇÃO: Utilize sempre a proteção do equipamento de corte recomendada parao equipamento de corte em causa. Consulteo capítulo Acessórios na página 198

ATENÇÃO: Um equipamento de corte instalado incorretamente pode resultar emferimentos ou morte. Fixar a extensão da proteção CUIDADO: Utilize a extensão daproteção quando utilizar a cabeça doaparador/lâmina de plástico. Não utilize aextensão da proteção quando utilizar umalâmina de relva.1. Coloque a extensão da proteção na ranhura daproteção do acessório de corte.2. Utilize os 4 ganchos de bloqueio para instalara extensão da proteção na respetiva posição naproteção do acessório de corte. Remover a extensão da proteção

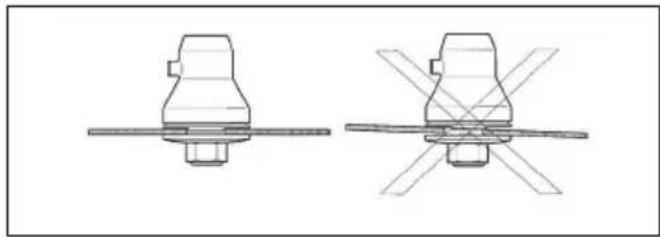

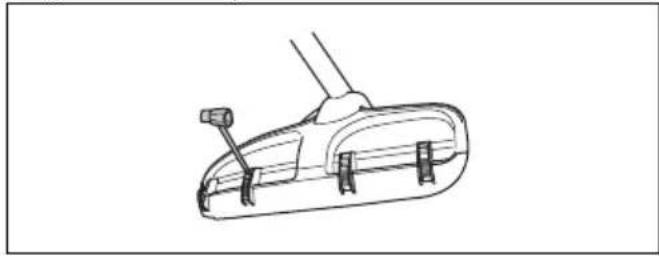

• Utilizando a chave para velas de ignição, solte osganchos de bloqueio. Para fixar a lâmina de relva e a proteção da lâmina de relva/proteção combinada

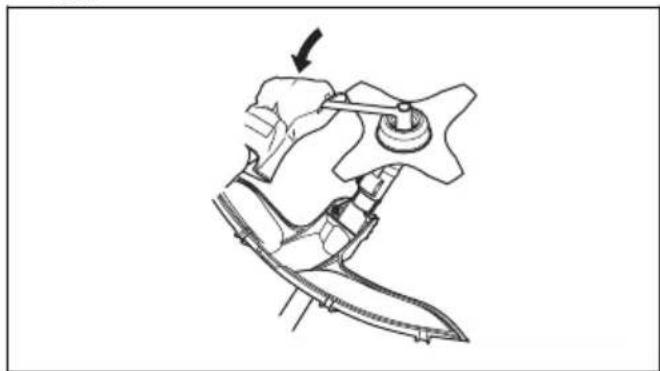

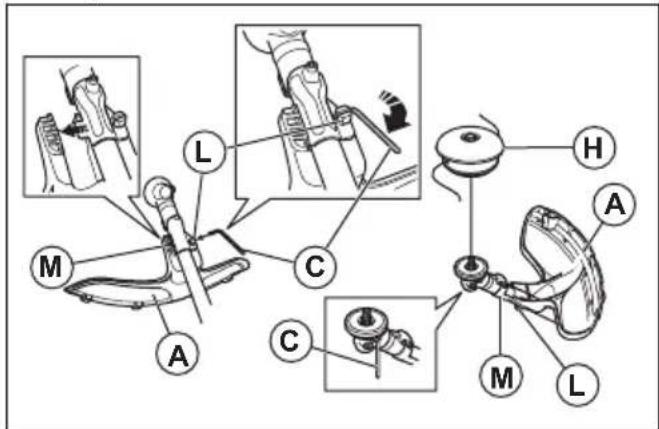

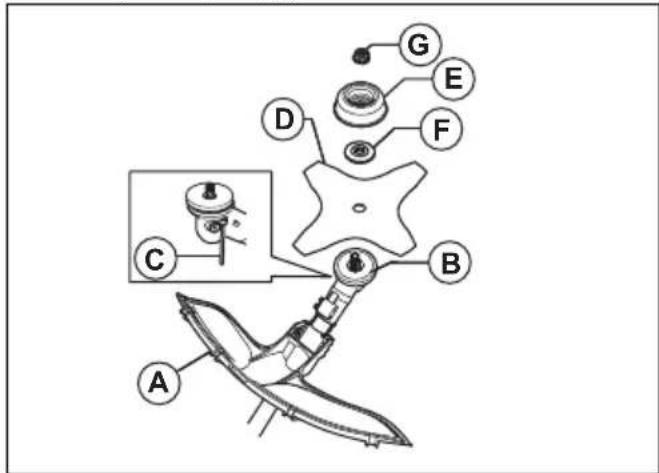

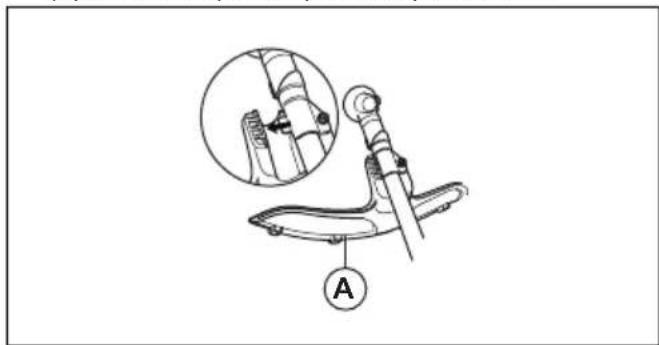

1. Coloque a proteção da lâmina/proteção combinada(A) no eixo e aperte o parafuso para a fixar.

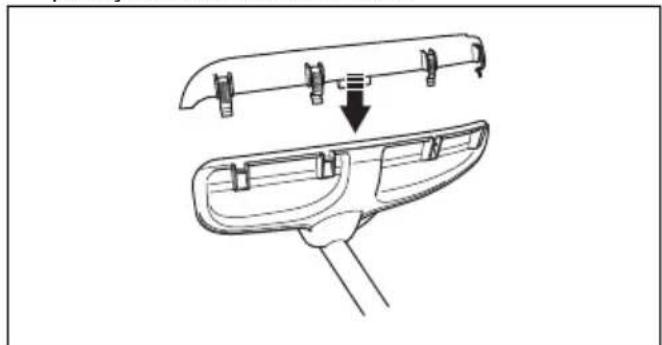

2. Certifique-se de que extensão da proteção éremovida.3. Rode o eixo de saída até alinhar um dos orifícios doacionador (B) com o orifício correspondente na caixade engrenagem.4. Coloque o pino de bloqueio (C) no orifício parabloquear o eixo.5. Coloque a lâmina de relva (D), o flange de apoio (E)e o copo de apoio (F) no eixo de saída.

1104 - 009 - 19.05.2022 1836. Certifique-se de que o acionador e a flange de apoiose encaixam corretamente no furo central da lâminade relva.7. Instale a porca (G).8. Aperte a porca com a chave de caixa. Mantenhao cabo da chave de caixa junto à proteção dalâmina. Aperte no sentido contrário ao da rotação doacessório de corte. Aperte com um binário de 35-50 Nm. Montar e desmontar a proteção do acessório de corte e a cabeça do aparador CUIDADO: Certifique-se de que a extensão da proteção é instalada.1. Fixe a proteção do acessório de corte correta (A)para a cabeça do aparador. Consulte Acessórios napágina 198 2. Coloque a proteção do acessório de corte noencaixe do eixo.3. Fixe a proteção do acessório de corte com oparafuso.4. Instale o acionador (B) no eixo de saída.5. Rode o eixo de saída até que um dos orifíciosdo acionador fique alinhado com o orifíciocorrespondente na caixa de engrenagem.6. Coloque o pino de bloqueio (C) no orifício parabloquear o eixo.

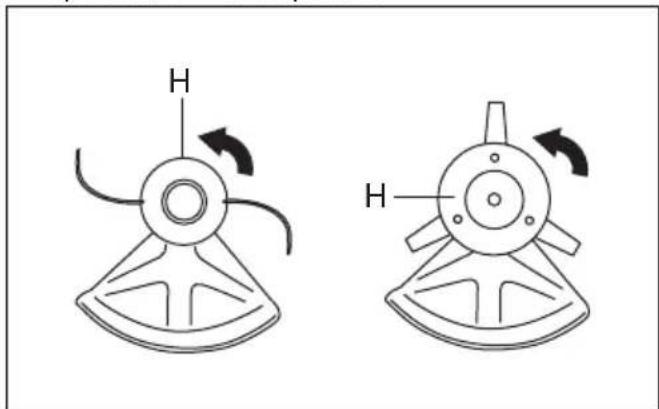

7. Rode a cabeça do aparador/lâminas de plástico (H)no sentido oposto ao da rotação das cabeça doaparador/lâminas de plástico.

8. Para desmontar, siga as instruções na sequênciaoposta.

Instalar a proteção para transporte 1. Instale a lâmina na proteção para transporte (A).2. Encaixe os dois fechos (B) nas ranhuras (C) parafixar a proteção de transporte.

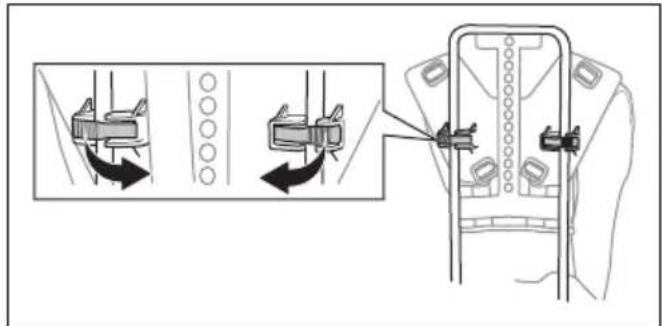

2. Solte a placa traseira da moldura, de um dos lados.

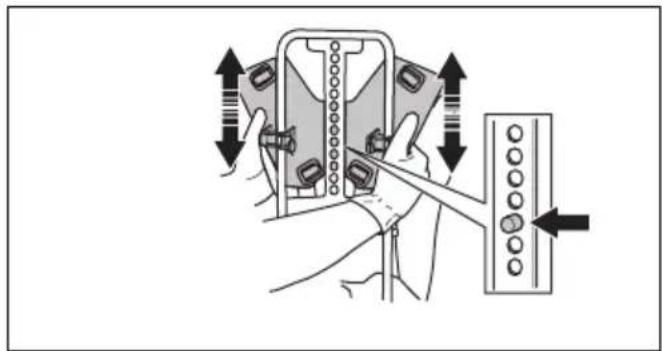

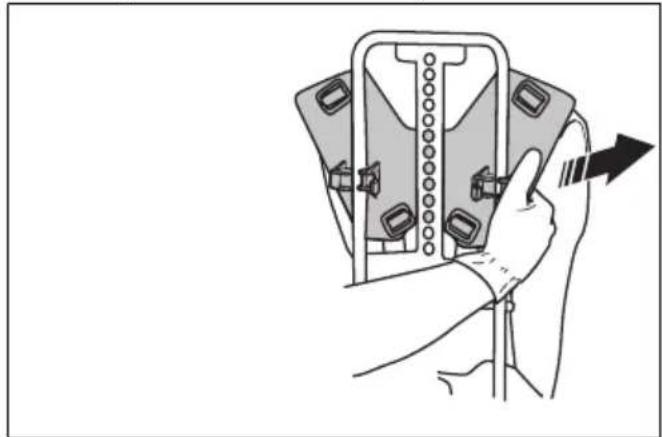

3. Ajuste a placa traseira na altura correta. Assegure-

se de que o pino fica alinhado com um dos orifícios na moldura. Ajustar a correia

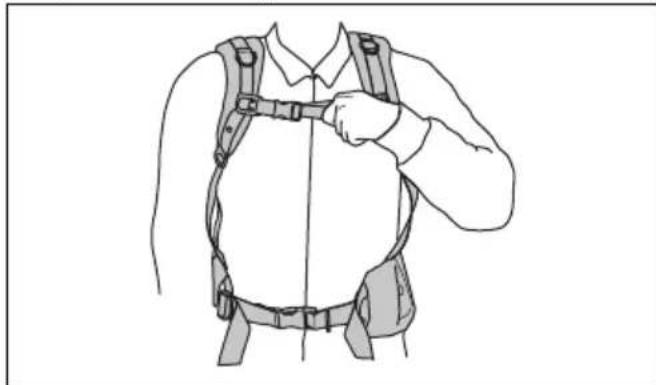

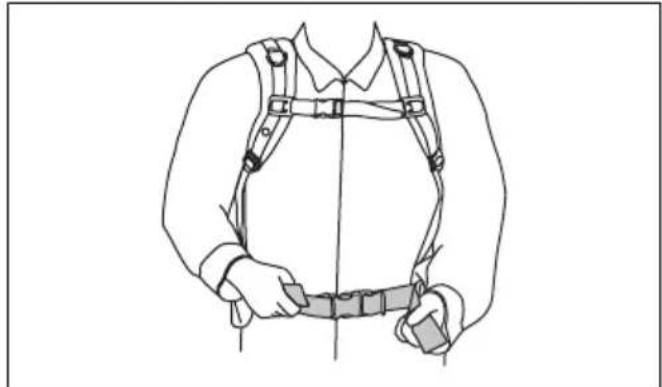

1. Coloque a correia do produto.

2. Aperte bem a correia do quadril. Certifique-se de

que a correia do quadril fica alinhada com o quadril.

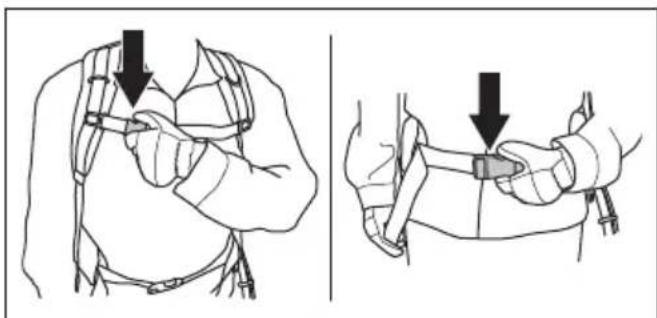

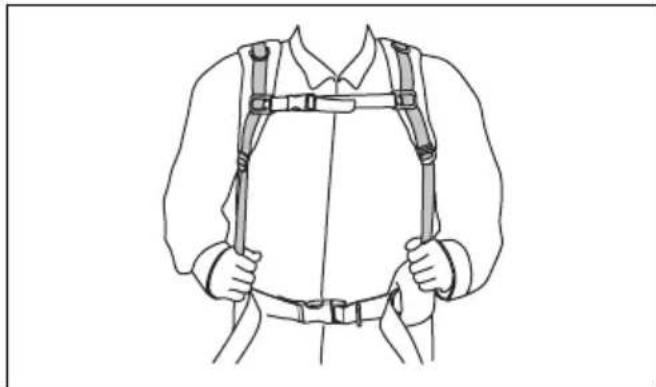

3. Aperte a correia de peito.

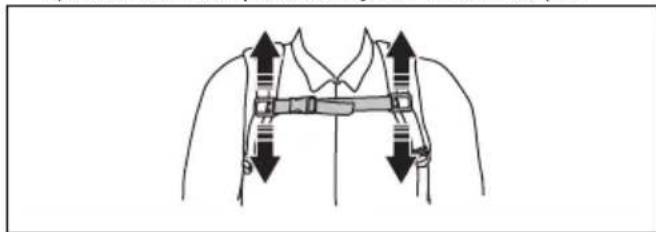

4. Ajuste a correia de peito na vertical. Certifique-se de

que a correia de peito está justa ao seu corpo.

5. Ajuste a correia de ombro até o peso ficar distribuído

uniformemente sobre os ombros. 1104 - 009 - 19.05.2022 185Funcionamento Introdução ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança. Antes de utilizar o produto

• Examine a área de trabalho para se certificar de que conhece o tipo de terreno, a inclinação do solo e a existência de obstáculos como pedras, ramos e valas.

• Efetue uma inspeção de revisão do produto.

• Efetue as inspeções de segurança, manutenção e assistência fornecidas neste manual.

• Certifique-se de que todas as coberturas, proteções, punhos e equipamento de corte estão devidamente instalados e não estão danificados.

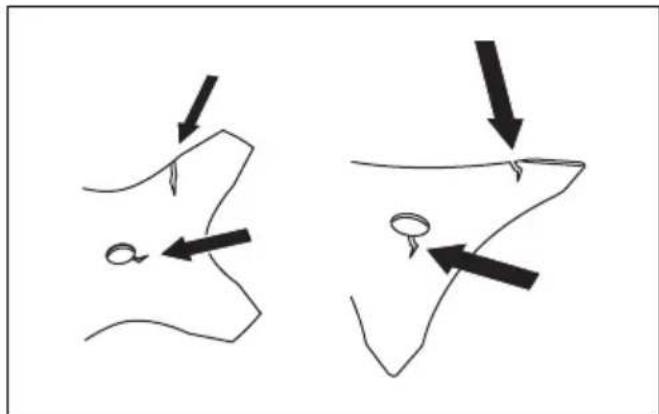

• Certifique-se de que não existem fissuras na parte inferior dos dentes da lâmina de relva ou no orifício central da lâmina. Substitua a lâmina, caso esteja danificada.

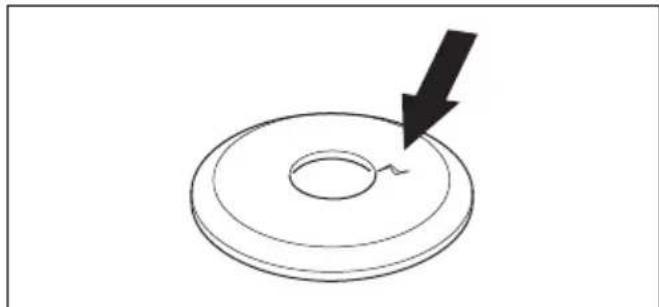

• Examine o flange de apoio quanto à existência de fissuras. Substitua o flange de apoio, caso esteja danificado.

• Certifique-se de que a porca de fixação não pode ser retirada manualmente. Se conseguir retirá-la manualmente, é sinal de que não está a fixar bem o equipamento de corte e que é necessário substituí- la.

• Examine se a proteção da lâmina está danificada ou se apresenta fissuras. Substitua a proteção da lâmina se esta tiver sido atingida ou se tiver fissuras.

• Examine a cabeça do aparador e a proteção do acessório de corte quanto a danos ou fissuras. Substitua a cabeça do aparador e a proteção do acessório de corte, caso tenham sido atingidos ou se tiverem fissuras. Combustível Este produto tem um motor de dois tempos. CUIDADO: O tipo errado de combustível pode resultar em danos no motor. Utilize uma mistura de gasolina e óleo para motor de dois tempos. Gasolina CUIDADO: Use sempre mistura de gasolina/óleo de qualidade com um mínimo de 90 octanas (RON). Se usar um grau 186 1104 - 009 - 19.05.2022inferior de octanas, as bielas do motor podem começar a "bater". Isto aumenta significativamente a temperatura do motor, o que, por sua vez, pode causar graves avarias no mesmo. CUIDADO: Se o seu produto estiver equipado com um catalisador, utilize uma mistura de gasolina sem chumbo/óleo de boa qualidade. A gasolina com chumbo destrói o catalisador.

• Utilize, sempre que possível, gasolina ecológica, a chamada gasolina com base em alquilatos.

• Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, o que pode danificar o motor.

• Recomendamos um índice de octanas superior ao trabalhar a uma velocidade elevada contínua. Combustível alquilado da Husqvarna Recomendamos a utilização de combustível alquilado da Husqvarna para obter o melhor desempenho. O combustível contém menos materiais perigosos do que o combustível normal, o que reduz os gases de escape nocivos. O combustível fornece uma pequena quantidade de resíduos perigosos após a combustão, o que mantém os componentes do motor mais limpos. Isto prolonga a vida útil do motor. O combustível alquilado da Husqvarna não está disponível em todos os mercados. Óleo para motores a dois tempos CUIDADO: Um óleo de qualidade insatisfatória e/ou uma mistura de óleo/ combustível incorreta podem danificar o produto e reduzir a vida útil dos catalisadores. CUIDADO: Não use óleo para motores de dois tempos formulado para motores fora de borda arrefecidos a água, também conhecido como óleo para motores fora de borda. CUIDADO: Não utilize óleo para motores a quatro tempos.

• Para obter melhores resultados e desempenho, use o óleo para motor de dois tempos da Husqvarna.

• Se o óleo para motores de dois tempos da Husqvarna não estiver disponível, use um outro óleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Entre em contacto com o seu revendedor com assistência técnica para selecionar o óleo correto. Gasolina, l Óleo para motores de dois tempos, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Misturar gasolina e óleo para motores de dois tempos CUIDADO: Ao misturar pequenas quantidades de combustível, existe o risco de pequenos erros poderem influenciar drasticamente a mistura. Meça cuidadosamente a quantidade de óleo a ser misturada, confirmando assim que obtém a mistura correta.

1. Encha metade da gasolina a usar.

2. Adicione a quantidade de óleo total, e misture (agite)

a mistura de combustível.

3. Adicione a restante gasolina.

4. Misture cuidadosamente (agite) a mistura de

combustível, e encha o depósito de combustível do produto.

5. Esvazie e limpe o depósito de combustível se não

utilizar o produto durante um período prolongado. 1104 - 009 - 19.05.2022 187Nota: Não misture combustível para mais de 1 mês de cada vez, e misture sempre a gasolina e o óleo num recipiente limpo adequado para combustível. Para encher o depósito de combustível

1. Limpe bem à volta da tampa do depósito de

2. Agite ligeiramente o recipiente e certifique-se de

que o combustível fica totalmente misturado. Utilize um contentor de combustível com proteção contra enchimento excessivo.

3. Retire a tampa do depósito de combustível.

4. Encha o depósito de combustível.

6. Antes de ligar o produto, afaste-o, no mínimo, 3 m

(10 pés) da fonte de combustível e do local de abastecimento. CUIDADO: Sujidades nos depósitos acarretam distúrbios no funcionamento. Limpe o depósito de combustível e o depósito de óleo de corrente regularmente, e substitua o filtro de combustível, no mínimo, uma vez por ano. Posições de trabalho

• Segure o produto com as 2 mãos.

• Mantenha o produto do lado direito do seu corpo.

• Tenha o equipamento de corte abaixo do nível da cintura.

• Mantenha sempre o produto ligado à correia.

• Mantenha o corpo afastado das superfícies quentes.

• Mantenha o corpo afastado do equipamento de corte. Arrancar o motor ATENÇÃO: Mantenha a distância de segurança de 15 m/49 pés quando ligar o motor. Existe o risco de o acessório de corte começa a rodar.

1. Leve o contacto de paragem à posição de arranque.

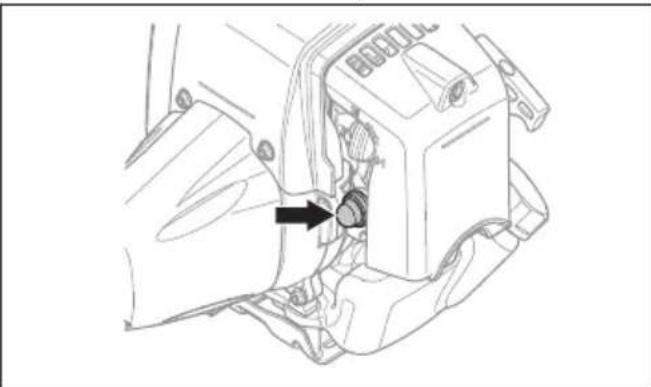

2. Pressione a ampola da purga de ar até que começar

a entrar combustível na ampola.

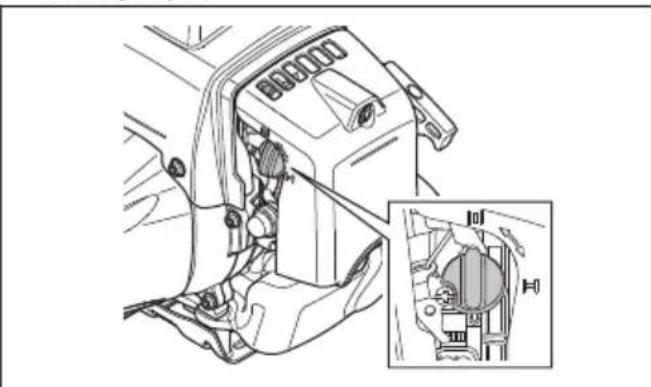

3. Ponha o controlo do estrangulador na posição de

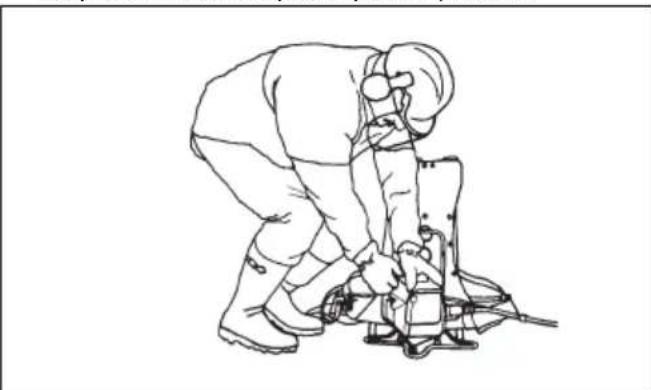

4. Apoie o corpo do produto contra o solo com a mão

esquerda. Não coloque os pés no produto.

5. Puxe o punho do cabo de arranque lentamente até

começar a sentir alguma resistência e, em seguida puxe o punho do cabo de arranque com força. ATENÇÃO: Não enrole o cabo de arranque à volta da sua mão.

6. Continue a puxar o punho do cabo de arranque até

o motor arrancar. CUIDADO: Não puxe o cabo de arranque até que pare. Não largue o cabo de arranque quando estiver totalmente estendido. Solte o cabo de arranque lentamente. Risco de danificar o produto. 188 1104 - 009 - 19.05.20227. Quando o motor arrancar, coloque o controlo do estrangulador na posição de arranque e acelere ao máximo. O acelerador desengata automaticamente da posição de arranque.

8. Certifique-se de que o motor funciona sem

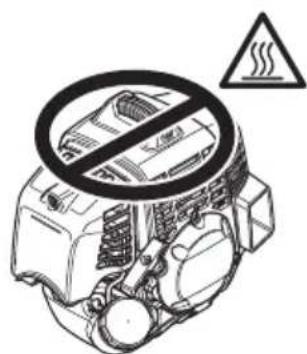

problemas. ATENÇÃO: Mantenha o corpo afastado da cobertura da vela de ignição para evitar queimaduras. Risco de queimaduras. Não utilize o produto com uma cobertura da vela de ignição danificada. Risco de choque elétrico. Desligar o produto

• Coloque o interruptor de paragem na posição de paragem para parar o motor. Instruções gerais de trabalho ATENÇÃO: Tenha cuidado ao cortar uma árvore que se encontra sob tensão. Pode voltar à sua posição normal antes ou depois do corte e atingi-lo a si ou ao produto, provocando ferimentos.

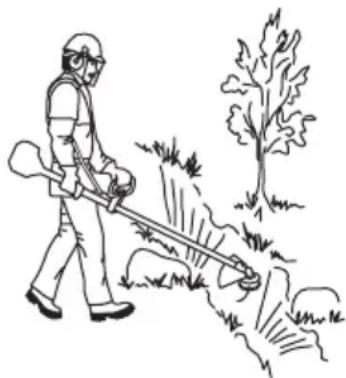

• Limpe uma área numa das extremidades da área de trabalho e comece o trabalho a partir daí.

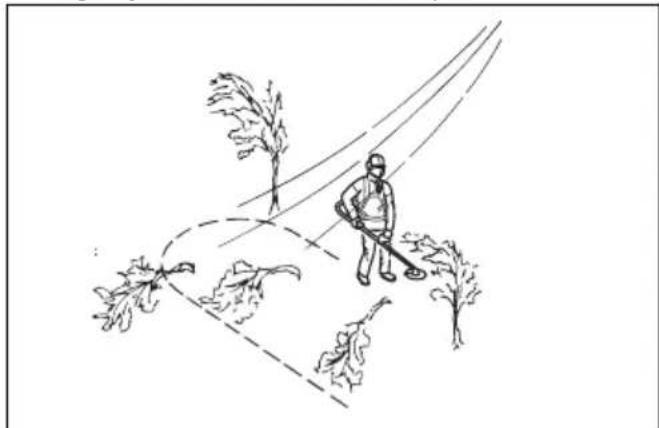

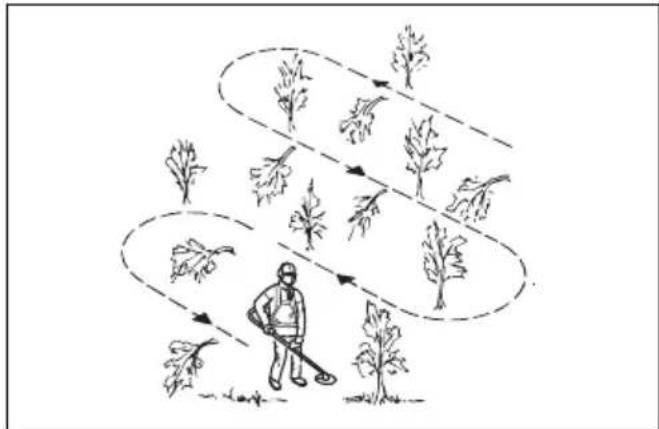

• Desloque-se em padrões regulares ao longo da área de trabalho.

• Mova o equipamento totalmente para a esquerda e para a direita para limpar uma área de 4-5 m de cada vez.

• Limpe uma área de 75 m antes de se virar e voltar atrás. Mova o recipiente de combustível juntamente consigo à medida que avança.

• Desloque-se numa direção em que não atravesse mais valas e obstáculos do que o necessário.

• Desloque numa direção em que o vento faça cair a vegetação cortada numa área limpa.

• Mova-se ao longo dos declives e não a subir e a descer. Desbastar relva com a lâmina de relva CUIDADO: Não utilize lâminas de relva nem facas de jardineiro em madeira. Utilize lâminas de relva e facas de jardineiro apenas em relva densa.

• Mova o produto de um lado para o outro.

• Inicie o movimento da direita para a esquerda ao cortar. Mova o produto para a direita antes voltar a cortar. 1104 - 009 - 19.05.2022 189• Corte com o lado esquerdo da lâmina de relva.

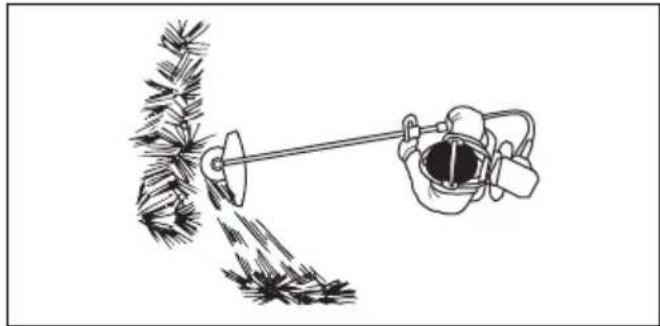

• Incline a lâmina de relva para a esquerda para que a relva caia em linha. Isto facilita a recolha da relva.

• Mantenha-se numa posição estável com os pés afastados.

• Desloque-se para a frente após cada movimento para a direita e certifique-se de que mantém uma posição estável antes de voltar a cortar.

• Mantenha o copo de apoio com uma ligeira pressão contra o solo para garantir que a lâmina de relva não atinge o solo.

• Respeite estas instruções para diminuir o risco de o material cortado se enredar na lâmina de relva: a) Acelere ao máximo. b) Não mova a lâmina de relva através do material cortado quando movimenta o produto da esquerda para a direita.

• Antes de recolher o material cortado, pare o motor e retire o produto da correia. Pouse o produto no solo. Corte de relva com um cabeçote de recorte Aparar a relva

1. Mantenha a cabeça do aparador um pouco acima do

solo a um determinado ângulo. Não empurre a linha do aparador para a relva.

2. Reduza o comprimento da linha do aparador em

10-12 cm/4-4,75 pol.

3. Reduza a velocidade do motor para diminuir o risco

de danos nas plantas.

4. Utilize 80% da aceleração quando cortar relva perto

de objetos. Limpar a relva com uma lâmina de relva

1. As lâminas e as cortadoras de relva não podem ser

utilizadas em caules lenhosos.

2. A lâmina de relva utiliza-se para todos os tipos de

relva alta ou espessa.

3. A relva é cortada com um movimento pendular

lateral, em que o movimento da direita para a esquerda é a fase de corte e o movimento da esquerda para a direita a fase de retorno. Deixe a lâmina trabalhar com o lado esquerdo (entre as posições correspondentes às 8 e 12 horas dos ponteiros do relógio).

4. Se inclinar a lâmina um pouco para a esquerda ao

cortar, a relva acumula-se numa linha, facilitando a recolha, por ex., com o ancinho.

5. Procure trabalhar com ritmo. Apoie-se bem, com

os pés afastados. Mova-se para a frente depois do movimento de retorno e volte a apoiar-se bem.

6. Deixe o copo de apoio tocar levemente no solo.

Assim protege a lâmina contra o contacto com o solo.

7. Reduza o risco de o material se agarrar à lâmina,

trabalhando sempre em aceleração total e evitando a relva já cortada no movimento de retorno.

8. Pare o motor, desaperte o suporte e coloque a

máquina no chão antes de recolher o material cortado. Cortar a relva

1. Certifique-se de que a linha do aparador está

paralela ao solo quando cortar.

2. Não empurre a cabeça do aparador para o solo.

Caso contrário, pode causar danos no produto.

1104 - 009 - 19.05.20223. Desloque o produto de um lado para o outro quando cortar relva. Use a rotação máxima. Para aparar a relva O fluxo de ar da linha do aparador a girar pode ser utilizado para remover a relva cortada de uma área.

1. Mantenha a cabeça e a linha do aparador paralelas

ao solo e acima do mesmo.

2. Acelere ao máximo.

3. Mova a cabeça do aparador de um lado para o outro

e apare a relva. ATENÇÃO: Limpe a cobertura da cabeça do aparador sempre que instalar uma nova linha do aparador para evitar desequilíbrios e vibrações nos punhos. Efetue também uma verificação das outras peças da cabeça do aparador e limpe-as, se necessário. Manutenção Introdução ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança. É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima. Esquema de manutenção Manutenção Diaria- mente Semanal- mente Mensal- mente Limpe a superfície externa. X Verifique se a correia apresenta sinais de danos. X Verifique o punho e a barra de direção para se certificar de que estão correta- mente instalados e não se encontram danificados.

Certifique-se de que o bloqueio do acelerador e o acelerador funcionam correta- mente.

Verifique o interruptor de paragem para confirmar se funciona corretamente. X Verifique se o acessório de corte não gira ao ralenti. X Limpe o filtro de ar. Substitua, se necessário. X Certifique-se de que a lâmina está afiada e instale-a corretamente no centro; verifique se existem fissuras. Se a lâmina não estiver corretamente instalada no centro pode danificar o produto.

Examine a proteção do acessório de corte quanto a danos e fissuras. Se estiver danificada, substitua.

Examine a cabeça do aparador quanto a danos e fissuras. Se estiver danificada, substitua.

1104 - 009 - 19.05.2022 191Manutenção Diaria- mente Semanal- mente Mensal- mente Certifique-se de que os parafusos e as porcas estão apertados. X Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas.

Examine a proteção para transporte. Certifique-se de que a lâmina não se encontra danificada e que a proteção para transporte pode ser instalada correta- mente.

Limpe o sistema de arrefecimento. X Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X Examine as unidades antivibração quanto à existência de danos e fissuras. X Limpe a superfície externa da vela de ignição. Remova-o e efetue uma verifica- ção da distância entre os elétrodos. Ajuste a distância entre os elétrodos para a distância correta (consulte Especificações técnicas na página 196 ) ou substitua a vela de ignição. Certifique-se de que a vela de ignição tem um supressor.

Limpe a superfície exterior do carburador e a área circundante. X Efetue uma verificação da engrenagem cónica para se certificar de que está cheia até ¾ com lubrificante. Utilize massa lubrificante especial para encher, se necessário.

Limpe ou substitua a rede retentora de faíscas do silenciador. X Efetue uma verificação do filtro de combustível quanto a contaminação e da mangueira de combustível quanto a fissuras ou outros defeitos. Substitua, se necessário.

Efetue uma verificação de todos os cabos e ligações. X Efetue a verificação da embraiagem, das molas da embraiagem e do tambor da embraiagem quanto a desgaste. Se for necessário substituir 1 ou mais destas unidades, entre em contacto com o seu revendedor com assistência técnica.

Substitua a vela de ignição. Certifique-se de que a vela de ignição tem um supressor.

Inspecione e limpe a rede retentora de faíscas do silenciador. X Ajustar o ralenti ATENÇÃO: Consulte as instruções de aviso no capítulo sobre segurança antes de ligar o produto. Consulte Segurança na página 174

ATENÇÃO: Se o acessório de corte rodar com o motor na posição de ralenti, o parafuso de ajuste em T do ralenti tem de ser rodado para a esquerda até o acessório de corte parar.

1. Certifique-se de que o filtro de ar está limpo.

2. Certifique-se de que a cobertura do filtro de ar está

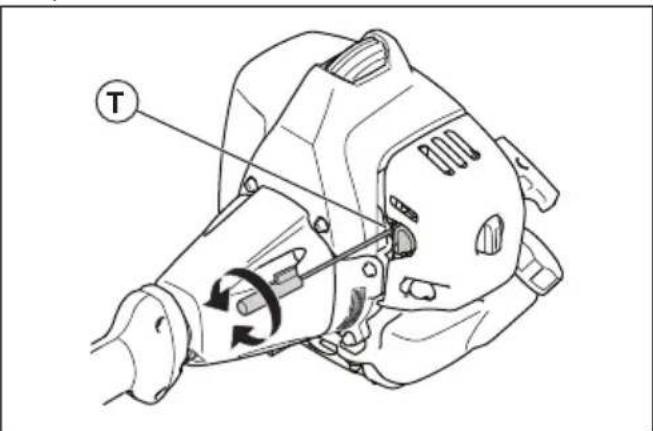

3. Pegue no parafuso de ajuste em T.

4. Rode o parafuso de ajuste em T para a direita até

que o acessório de corte comece a rodar

192 1104 - 009 - 19.05.20225. Rode o parafuso para a esquerda até o acessório de corte parar. ATENÇÃO: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência mais próximo. Não utilize o produto até que esteja devidamente ajustado ou reparado.

6. Certifique-se de que o motor funciona corretamente

em todas as posições. Limpar o sistema de arrefecimento CUIDADO: Se o sistema de arrefecimento estiver sujo ou obstruído, o produto sobreaquece, causando danos no mesmo. O sistema de refrigeração inclui:

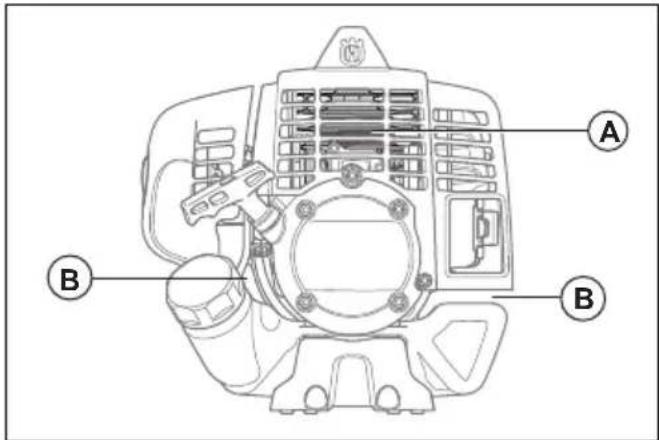

• Aletas de arrefecimento no cilindro (A).

• A admissão de ar (B).

• Certifique-se de que o sistema de arrefecimento não está sujo ou obstruído.

• Limpe o sistema de arrefecimento com uma escova semanalmente ou com maior frequência se necessário. Para limpar o filtro de ar CUIDADO: Um filtro de ar danificado tem sempre de ser substituído. Se utilizar um filtro de ar durante muito tempo, este não pode ser totalmente limpo. Substitua o filtro de ar por um filtro novo em intervalos regulares.

1. Retire a cobertura do filtro de ar e o filtro de ar.

Utilize ar ou uma escova.

4. Certifique-se de que o filtro está seco.

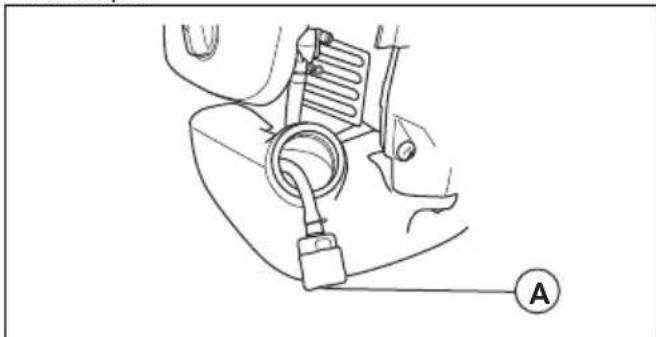

Filtro de combustível Se a alimentação de combustível ao motor falhar, certifique-se de que o orifício de ar na tampa do depósito de combustível e o filtro de combustível (A) estão limpos.

Engrenagem cónica A engrenagem cónica é atestada na fábrica com ¾ do volume total de massa lubrificante. Antes da utilização do produto, certifique-se de que o nível de massa lubrificante se mantém o mesmo. Utilize massa lubrificante especial da Husqvarna caso seja necessário encher o depósito. Não substitua a massa lubrificante na engrenagem cónica. Deixe que a reparação da engrenagem cónica seja efetuada por técnicos de manutenção. 1104 - 009 - 19.05.2022 193Examinar a vela de ignição CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.

• Para diminuir o risco de materiais indesejados nos elétrodos da vela de ignição, siga estas instruções: a) Assegure-se de que a rotação em vazio está corretamente regulada. b) Certifique-se de que a mistura de combustível está correta. c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 196

• Se for necessário, substitua a vela de ignição. Para ajustar o motor Siga estas instruções se o motor não funcionar corretamente.

1. Instale um equipamento de corte aprovado, consulte

Acessórios na página 198

3. Utilize o produto em condições normais durante 3

4. Levante o equipamento de corte para ar e acelere

ao máximo durante 30 segundos. Se for utilizada a cabeça do aparador, certifique-se de que a linha do aparador é cortada ao comprimento correto pela lâmina de proteção. Nota: Não corte relva nem ramos durante este passo.

5. Utilize o produto em condições normais para garantir

que o motor está a funcionar corretamente.

6. Se o motor não funcionar corretamente, repita o

passo 4 e 5 novamente 3 vezes.

7. Solicite o ajuste/reparação do produto num

concessionário Husqvarna se o motor não funcionar corretamente depois de ter efetuado todos os passos. Para afiar a faca de jardineiro e a lâmina de relva ATENÇÃO: Desligue o motor. Utilize luvas de protecção.

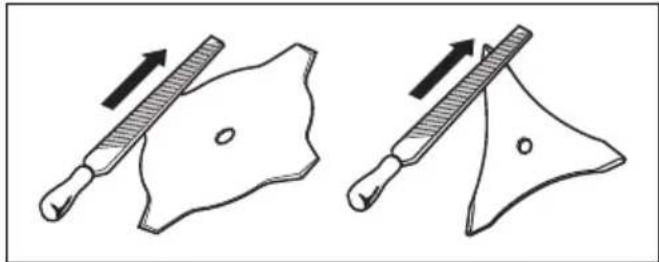

• Para afiar as facas de jardineiro ou lâminas de relva corretamente, consulte as instruções fornecidas com o equipamento de corte.

• Afie todas as extremidades da mesma forma para manter o equilíbrio.

• Use uma lima plana de picado simples. ATENÇÃO: Deite sempre fora qualquer lâmina que esteja danificada. Não tente endireitar uma lâmina dobrada ou torcida para a utilizar novamente. Lubrificar o eixo motriz flexível

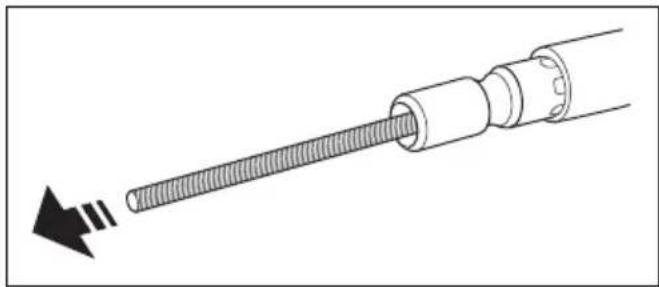

1. Puxe o botão para cima e retire a manga do eixo

motriz da cobertura da embraiagem. a) Agite ou puxe o eixo motriz para fora da manga do eixo motriz.

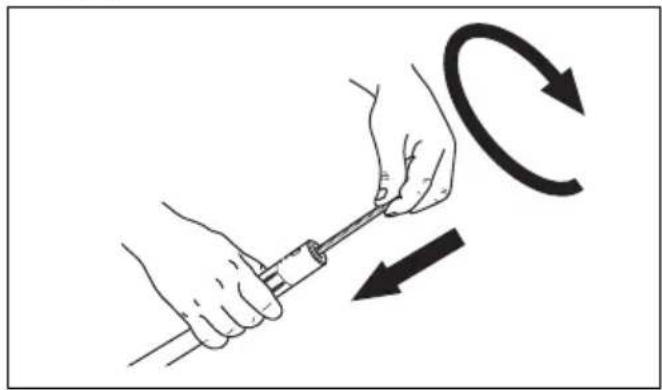

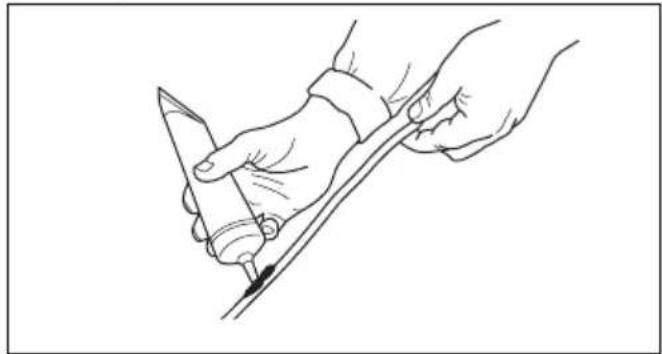

3. Empurre e rode o eixo motriz em simultâneo para

colocá-lo novamente na manga do eixo motriz. Mantenha aproximadamente 10 mm/0,40 pol. do eixo motriz fora extremidade da manga do eixo motriz.

4. Alinhe o orifício na manga do eixo motriz com o

botão na cobertura da embraiagem.

5. Empurre e rode o eixo motriz em simultâneo para o

ligar. Resolução de problemas O motor não arranca Verificação Causa possível Procedimento Interruptor de paragem. O interruptor de paragem está na po- sição de paragem. Substitua o interruptor de paragem numa oficina autorizada. Prendedores de arranque. Os prendedores de arranque não conseguem movimentar-se livremen- te. Retire a cobertura do dispositivo de arranque e limpe a área circundante dos prendedores de arranque. Con- sulte o capítulo Vista geral do produ- to na página 172

Solicite ajuda numa oficina autoriza- da. Depósito de combustível. Tipo de combustível errado. Drene o depósito de combustível e encha-o com o combustível correto. 1104 - 009 - 19.05.2022 195Verificação Causa possível Procedimento Vela de ignição. A vela de ignição está suja ou molha- da. Certifique-se de que a vela de igni- ção está seca e limpa. A distância entre os elétrodos da ve- la de ignição está incorreta. Limpe a vela de ignição. Certifique- -se de que a distância entre os elé- trodos está correta. Certifique-se de que a vela de ignição tem um su- pressor. Consulte as especificações técnicas para obter informações sobre a dis- tância entre elétrodos. A vela de ignição está solta. Aperte a vela de ignição. O motor arranca mas para novamente Verificação Causa possível Procedimento Depósito de combus- tível Tipo de combustível errado. Esvazie o depósito de combustível e encha- -o com o combustível correto. Filtro de ar O filtro de ar está obstruído. Limpe o filtro de ar. Transporte, armazenamento e eliminação Transporte e armazenamento

• Deixe sempre o produto arrefecer antes de o armazenar.

• Para o transporte e armazenamento do produto e do combustível, certifique-se de que não existem fugas ou fumos. Faíscas ou chamas abertas, por exemplo de dispositivos elétricos ou mesmo caldeiras, podem causar um incêndio.

• Utilize recipientes aprovados para o transporte e armazenamento de combustível.

• Esvazie o depósito de combustível antes do transporte ou do armazenamento a longo prazo. Elimine o combustível numa localização de eliminação aplicável.

• Fixe a proteção para transporte durante o transporte e armazenamento.

• Remova a cobertura da vela de ignição da vela de ignição.

• Prenda o produto durante o transporte. Certifique-se de que o produto não se move.

• Limpe e efetue a manutenção do produto antes do armazenamento a longo prazo. Especificações técnicas Especificações técnicas 553RBX Motor Cilindrada, cm

50,6 Velocidade ao ralenti, rpm 2800

196 1104 - 009 - 19.05.2022553RBX

Rotação em aceleração máxima recomendada, r/min 13000 Velocidade do eixo de saída, rpm 9285 Potência máx. do motor, de acordo com a norma ISO 8893, kW/cv a rpm 2,3/3,1 a 9500 Silenciador com catalisador Não Sistema de ignição Vela de ignição NGK CMR7H Distância entre os elétrodos, mm 0,6-0,7 Sistema de lubrificação e combustível Capacidade do depósito de combustível, l/cm³ 0,8/800 Peso Sem combustível, acessório de corte e proteção, kg 12,1 Emissões de ruído

Nível de potência sonora, dB(A) medidos 115 Nível de potência sonora, garantido L

dB(A) 118 Níveis sonoros

Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com as normas EN ISO 11806 e ISO 22868, dB(A), mín/máx. Equipado com cabeçote de recorte (original) 103 Equipado com lâmina de relva (original) 102 Níveis de vibração

Níveis de vibração equivalentes (a hv,eq ) nos punhos, medidos de acordo com as normas EN ISO 11806 e ISO 22867, m/s

Equipado com cabeça do aparador, esquerda/direita 3,3/2,7 Equipado com lâmina de relva (original) 5,3/3,4

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a diretiva 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão sonora equivalente têm uma dispersão estatística típica (desvio padrão) de 1 dB (A).

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio padrão) de 1 m/s

1104 - 009 - 19.05.2022 197Acessórios Acessórios Acessórios aprovados Tipo de acessório Proteção para acessório de corte, art. n.º Lâmina de relva/cortadora de relva Multi 300-3 (Ø 300, 3 dentes) 537 33 16-03 Multi 255-3 (Ø 255, 3 dentes) 537 33 16-03 Multi 275-4 (Ø 275, 4 dentes) 537 33 16-03 Multi 330-2 (Ø 330, 2 dentes) 537 33 16-03 Facas de plástico Tricut Ø 300 mm (Lâminas separa- das com número de série 531 01 77-15) 537 33 16-03 Cabeçote de recorte T35, T35X (cabo de Ø 2,4 - 3,0 mm) 537 33 16-03 S35 (cabo com Ø 2,4 - 3,0 mm) 537 33 16-03 T45x (cabo com Ø 2,7 - 3,3 mm) 537 33 16-03 S ll 537 33 16-03 Copo de apoio Fixo – 198 1104 - 009 - 19.05.2022Declaração de conformidade Declaração UE de conformidade A Husqvarna AB, SE‐561 82 Huskvarna, Suécia, tel.: +46-36-146500, declara, sob sua inteira responsabilidade, que o produto: Descrição Roçadoras Marca Husqvarna Tipo/Modelo 553RBX Identificação Números de série referentes a 2022 e posteriores está em plena conformidade com as seguintes diretivas e regulamentos da UE: Regulamento Descrição 2006/42/CE "relativa a máquinas" 2014/30/UE "relativa à compatibilidade eletromagnética" 2000/14/CE "relativa a emissões de ruído para o ambiente" 2011/65/UE "relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" e que as seguintes normas e/ou especificações técnicas são aplicadas: EN ISO 12100:2021, CISPR 12:2009,

A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, realizou o exame de tipo voluntário em nome da Husqvarna AB. Número do certificado: SEC/17/2462 A RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, também verificou a conformidade com o anexo V da Diretiva 2000/14/CE do Conselho. Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 196
