MANUALE UTENTE 553RBX HUSQVARNA

• 2022-05-09 Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB Responsable de la documentation technique 1104 - 009 - 19.05.2022 115Sommario Introduzione p. 116
• Sicurezza p. 118
• Istruzioni di sicurezza per la manutenzione p. 125
• Sicurezza nell'uso del carburante p. 125
• Montaggio p. 126
• Utilizzo p. 130
• Manutenzione p. 135
• Ricerca guasti p. 139
• Trasporto, stoccaggio e smaltimento p. 140
• Dati tecnici p. 140
• Accessori p. 142
• Dichiarazione di conformità Introduzione Descrizione del prodotto Il prodotto è un decespugliatore con motore a combustione. Il lavoro è in costante evoluzione per aumentare sicurezza ed efficienza durante le attività. Rivolgersi al centro di assistenza per maggiori informazioni. Uso previsto Il prodotto può essere utilizzato con una lama tagliaerba o una testina portafilo per tagliare diversi tipi di vegetazione. Non utilizzare il prodotto per altre operazioni diverse dalla bordatura e dallo sfoltimento dell'erba. Nota: La normativa nazionale o locale può regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore. Utilizzare il prodotto solo con gli accessori approvati dal costruttore. Vedere Accessori alla pagina 142 p. 143

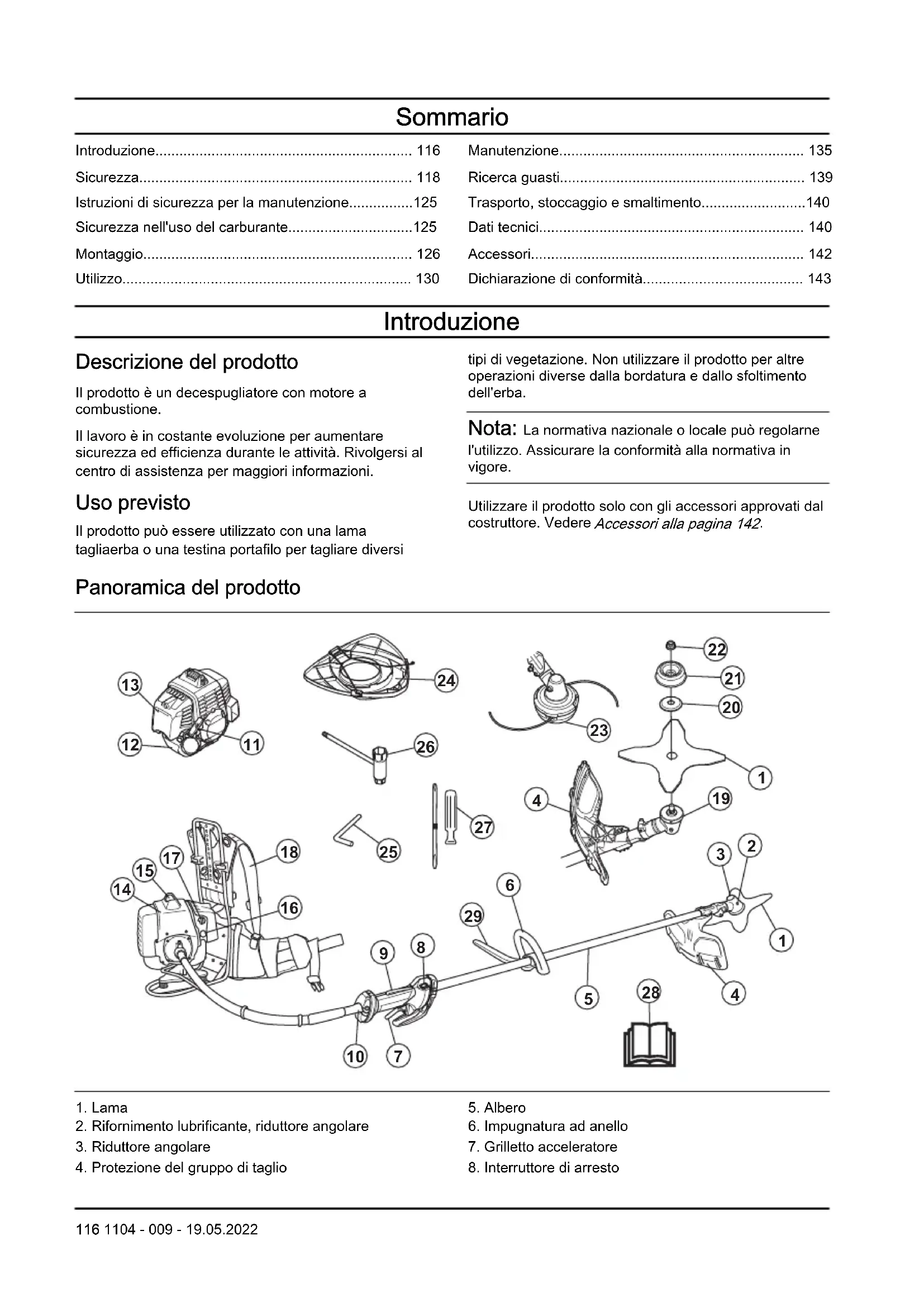

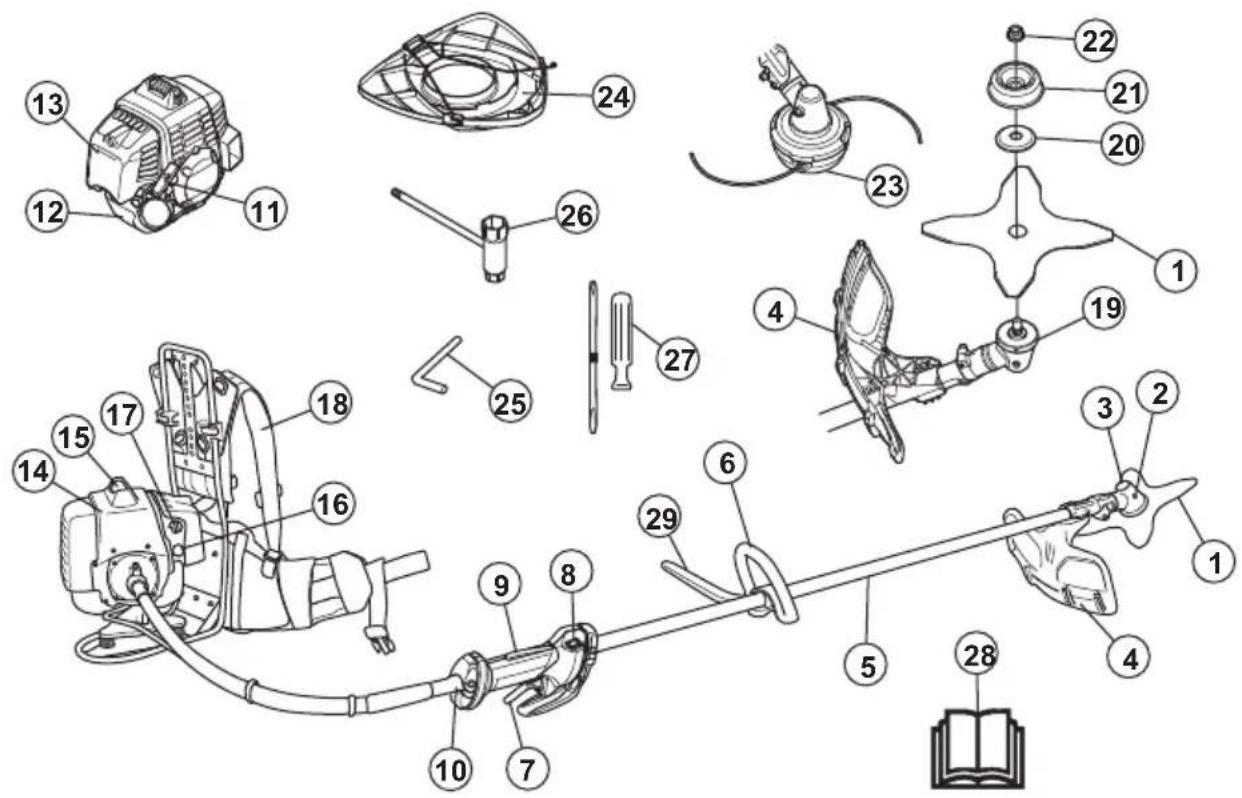

Panoramica del prodotto

2. Rifornimento lubrificante, riduttore angolare

3. Riduttore angolare

4. Protezione del gruppo di taglio

7. Grilletto acceleratore

8. Interruttore di arresto

116 1104 - 009 - 19.05.20229. Blocco del grilletto acceleratore

10. Giunto flessibile dell'albero di trasmissione

11. Impugnatura cavo di avviamento

12. Serbatoio del carburante

13. Coperchio del filtro dell'aria

14. Coperchio del cilindro

15. Cappuccio della candela e candela

16. Bulbo del primer

17. Comando della valvola dell'aria

20. Flangia di sostegno

21. Coppa di sostegno

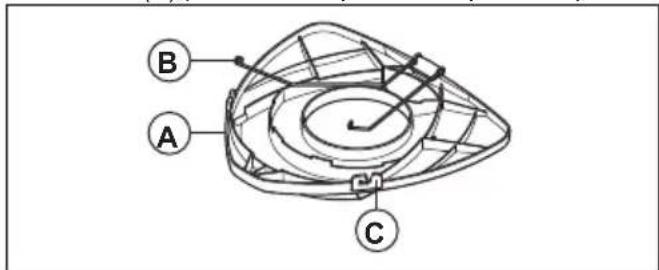

24. Protezione di trasporto

25. Spina di bloccaggio

28. Istruzioni per l'uso

Simboli riportati sul prodotto AVVERTENZA! Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. Leggere attentamente il Manuale dell'operatore e accertarsi di aver compreso le istruzioni prima di utilizzare questo prodotto. Utilizzare un elmetto protettivo in luoghi in cui gli oggetti potrebbero cadere. Utilizzare cuffie protettive e protezione per gli occhi omologate. Velocità massima dell'albero in uscita. Il prodotto è conforme alle direttive CE vigenti. Il presente prodotto è conforme alle direttive del Regno Unito vigenti. Il prodotto può causare l'espulsione di oggetti in grado di provocare lesioni.

15 m Tenersi a una distanza minima di 15 m / 50 ft da persone e animali quando il prodotto è in funzione. Esiste il rischio di spinta della lama se l'attrezzatura di taglio entra in contatto con un oggetto che non riesce a tagliare immediatamente. Il prodotto può tagliare parti del corpo. Mantenere una distanza minima di 15 m / 50 ft da persone e animali quando il prodotto è in funzione. La freccia indica il limite per la posizione dell'impugnatura. Comando dell'aria. Primer del carburante. Utilizzare guanti protettivi omologati. Utilizzare robusti stivali antiscivolo. Emissioni di rumore nell'ambiente in conformità alle direttive e alle norme UE e UK e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations (Noise Control) Regulation 2017". Il livello di potenza sonora garantito del prodotto è specificato in Dati tecnici alla pagina 140

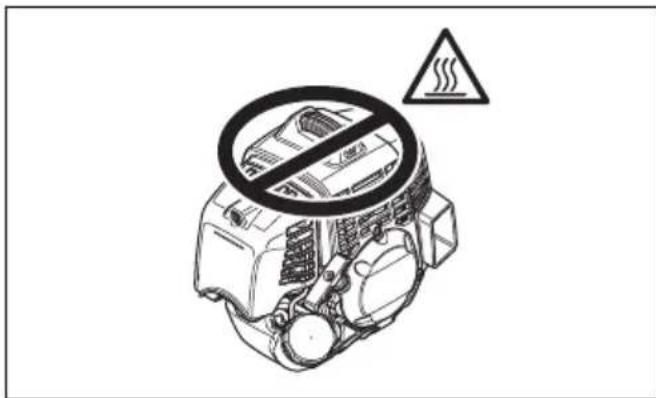

Tenere le parti del corpo lontano dalle superfici roventi. aaaassxxxx La targhetta dati di funzio- namento mostra il numero di serie. yyyy è l'anno di produzione e ww è la setti- mana di produzione. 1104 - 009 - 19.05.2022 117Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. Emissioni Euro V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non apportare modifiche al prodotto senza l'approvazione del produttore e utilizzare sempre accessori originali. Modifiche e/o accessori non approvati possono causare gravi lesioni o la morte dell'operatore o di terzi.

• L'interno della marmitta contiene sostanze chimiche che potrebbero essere cancerogene. Non toccare la marmitta se è danneggiata.

• Questo prodotto produce un campo elettromagnetico durante il funzionamento, che può causare interferenze con gli impianti medici. Questo può causare gravi lesioni o la morte. Rivolgersi al medico e al produttore degli impianti medici prima di utilizzare il prodotto.

• Non toccare mai la candela o il cavo quando il motore è acceso. Rischio di scosse elettriche.

• La garanzia potrebbe non essere approvata per danni causati da accessori o parti di ricambio non approvati. Istruzioni di sicurezza per il montaggio AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere il cappuccio dalla candela prima di assemblare il prodotto.

• Utilizzare guanti protettivi omologati.

• Assicurarsi di montare correttamente il coperchio e l'albero prima di avviare il motore.

• Il menabrida e la flangia di sostegno devono inserirsi correttamente nel foro centrale del gruppo di taglio. Un gruppo di taglio collegato in modo errato può causare lesioni gravi o mortali all'utilizzatore o a terzi.

• Per utilizzare il prodotto in modo sicuro e prevenire lesioni all'operatore o ad altre persone, il prodotto deve essere sempre fissato correttamente al cinghiaggio. Istruzioni di sicurezza per il funzionamento AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima dell’uso occorre comprendere la differenza fra sfoltimento dell’erba e bordatura dell’erba.

• Se si è incerti riguardo a come procedere, rivolgersi a un esperto. Contattare il proprio rivenditore o

1104 - 009 - 19.05.2022l'officina di assistenza. Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.

• Non usare mai un prodotto difettoso. Eseguire i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi di manutenzione devono essere eseguiti da personale esperto e specializzato. Vedere le istruzioni alla voce Dispositivi di sicurezza sul prodotto alla pagina 120

• Tutti i carter, le protezioni e le impugnature devono essere montati prima di avviare il prodotto. Accertarsi che il cappuccio della candela e il cavo di accensione non siano danneggiati per evitare il rischio di scossa elettrica.

• Non utilizzare mai il prodotto in condizioni di stanchezza oppure sotto l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, l'attenzione, la capacità di valutazione o la coordinazione.

• Evitare di lavorare in condizioni meteorologiche avverse, ad esempio nebbia fitta, pioggia battente, vento forte, freddo intenso ecc. Lavorare in condizioni meteorologiche avverse è stancante e comporta spesso situazioni di rischio quali terreno scivoloso, cambio di direzione di caduta dell'albero ecc.

• I soli accessori per azionare i quali è permesso l’uso del motore sono i gruppi di taglio da noi consigliati nel capitolo Accessori alla pagina 142

• Non consentire mai a bambini di utilizzare il prodotto o avvicinarsi a esso. Poiché la macchina è dotata di interruttore di avvio/arresto con ritorno a molla e può avviarsi a bassa velocità con una leggera trazione dell’impugnatura di avviamento, in alcune condizioni potrebbe essere avviata anche da bambini piccoli. Si rischiano pertanto gravi lesioni personali. Rimuovere quindi il cappuccio della candela quando si lascia la macchina incustodita.

• Un motore acceso in un ambiente chiuso o mal ventilato può essere causa di morte per soffocamento o avvelenamento da monossido di carbonio.

• Prima di avviare il prodotto devono essere montati il coperchio della frizione completo e l’albero, altrimenti la frizione potrebbe staccarsi e causare danni alle persone.

• Controllare che non vi siano persone o animali in un raggio di 15 metri durante il lavoro. Nel caso in cui più utenti stiano lavorando nella stessa zona, la distanza di sicurezza deve essere almeno 15 metri. Altrimenti vi è il rischio di gravi lesioni personali. Arrestare immediatamente l'unità nel caso qualcuno si avvicini. Non girarsi mai con il prodotto in azione senza prima aver controllato che non ci sia nessuno alle vostre spalle entro la zona di sicurezza.

• Accertarsi che la presenza di persone, animali o altro non possa influire sul controllo del prodotto o che non vengano a contatto con il gruppo di taglio o che oggetti allentati possano essere scagliati in aria dal gruppo di taglio. Non utilizzare il prodotto se non si è certi di poter chiedere aiuto in caso d'infortunio.

• Controllare sempre l'area di lavoro. Rimuovere eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di ferro, corde ecc. che potrebbero essere scagliati oppure penetrare nel gruppo di taglio.

• Accertarsi di poter camminare e lavorare in sicurezza. In caso di spostamenti, controllare che non vi siano ostacoli (ceppi, radici, rami, fossati ecc.). Fare particolare attenzione quando si lavora su terreni in pendenza.

• Mantenere una posizione stabile ed equilibrata in qualsiasi momento. Operare in sicurezza.

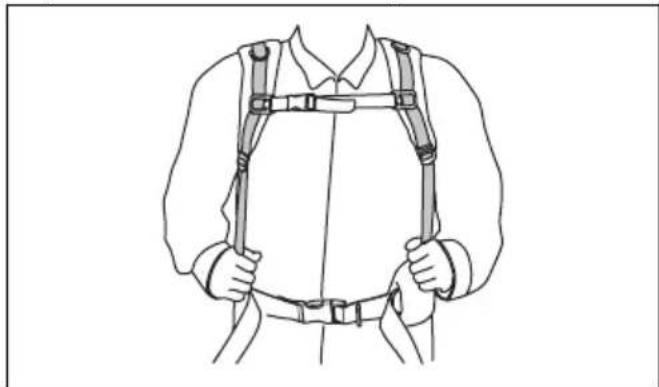

• Utilizzare sempre l'imbracatura e tenere l'albero sul lato destro del corpo quando si utilizza il prodotto.

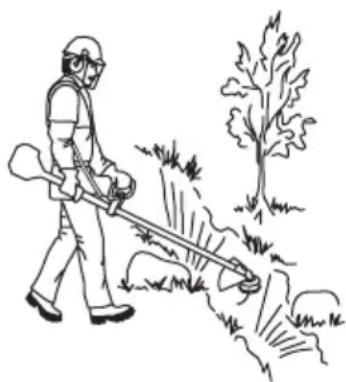

• Tenere il gruppo di taglio al di sotto della vita.

• Gli spostamenti vanno sempre eseguiti a motore spento. In caso di spostamenti su distanze più lunghe o di trasporti usare la protezione di trasporto.

• Non poggiare mai il prodotto a motore acceso se non lo si può tenere bene d'occhio.

• Arrestare il motore e l'attrezzatura di taglio prima di rimuovere il materiale avvolto intorno all'albero della lama. Non cercare mai di rimuovere il materiale tagliato con il motore in moto o l'attrezzatura di taglio in rotazione. Esiste il rischio di ferirsi gravemente e ciò vale sia per l'operatore del prodotto sia per eventuali terzi. Durante e/o alcuni attimi dopo l'uso è possibile che il riduttore angolare sia caldo. Il contatto può implicare il rischio di ustioni.

• Rischio di oggetti volanti. Usare sempre protezione per gli occhi omologata. Evitare di lavorare inclinati verso la protezione del gruppo di taglio. C'è la possibilità di essere colpiti a un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con conseguenze anche molto gravi, quali cecità o altre lesioni.

• A volte rami o erba possono incastrarsi tra la protezione e il gruppo di taglio. Arrestare il motore prima di pulire il prodotto.

• I prodotti dotati di lame per sfrascatura o lame tagliaerba possono essere scagliati violentemente a lato in caso di contatto della lama con un oggetto fisso. Questo fenomeno è denominato 1104 - 009 - 19.05.2022 119spinta della lama. La spinta della lama può essere sufficientemente violenta per scagliare il prodotto e/o l'operatore in qualsiasi direzione ed eventualmente provocare la perdita di controllo del prodotto. La spinta della lama si può verificare senza alcun segno di stallo o funzionamento irregolare del prodotto. La spinta della lama si può verificare più facilmente nei punti in cui è difficile vedere il materiale tagliato.

• Evitare di segare con il settore di lama che è compreso tra le posizioni ore 12 e ore 3. A causa della velocità di rotazione vi è rischio di spinte della lama, se questa parte della lama viene avvicinata a tronchi di grosso spessore.

• Dopo ciascuna fase di lavoro decelerare il motore fino al regime minimo. Un esercizio prolungato a pieno regime senza carico può causare gravi danni al motore.

• Far sempre attenzione a segnali di allarme o eventuali grida quando si utilizzano le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del motore.

• La sovraesposizione alle vibrazioni può causare lesioni neuro-vascolari a chi soffre di disturbi circolatori. In caso di sintomi riferibili a sovraesposizione alle vibrazioni, contattare il medico. Tali sintomi possono essere torpore, perdita della sensibilità, ”formicolio”, prurito, dolore, perdita della forza, alterazioni di colore o aspetto della pelle. Tali sintomi si riscontrano soprattutto alle mani, ai polsi e alle dita.

• Non usare mai il prodotto se il cappuccio della candela è difettoso.

• Non utilizzare un prodotto con marmitta difettosa.

• Tenere tutte le parti del proprio corpo lontane dal gruppo di taglio e dalle superfici a elevata temperatura.

• Indossare sempre dei guanti quando si maneggia la lama tagliaerba. Dispositivi di protezione individuale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

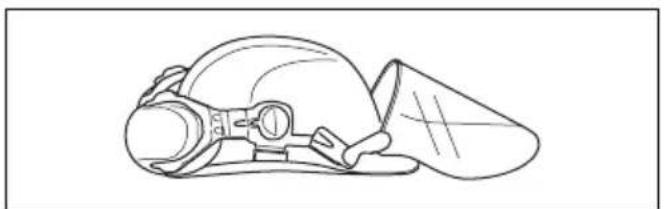

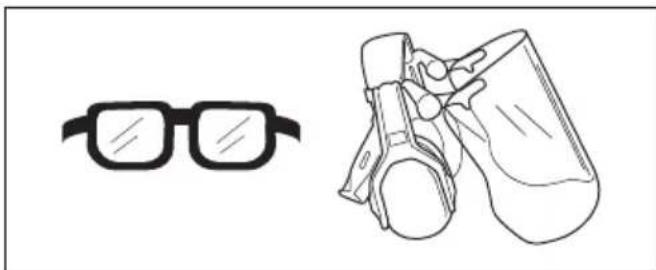

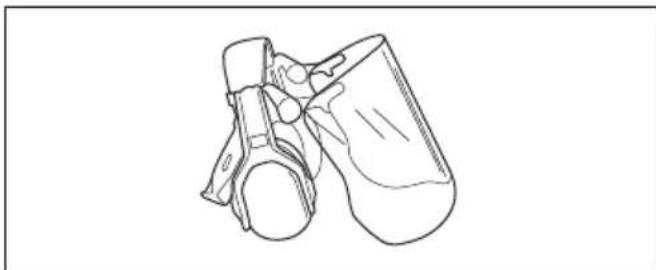

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Elmetto protettivo laddove sussiste il rischio di caduta di oggetti.

• Usare cuffie protettive con effetto insonorizzante adeguato. Una lunga esposizione al rumore può comportare lesioni permanenti all'udito.

• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

• Utilizzare una visiera per proteggere il viso. Una visiera non è sufficiente a proteggere gli occhi.

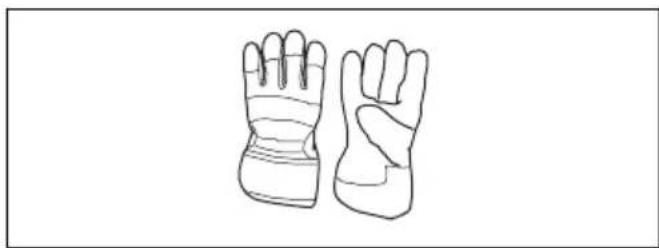

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.

• Utilizzare stivali robusti e antisdrucciolo.

• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

• Tenere a portata di mano il kit di primo soccorso. Dispositivi di sicurezza sul prodotto Per informazioni sulla reperibilità dei dispositivi di sicurezza vedere Panoramica del prodotto alla pagina

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi. Effettuare controllo e manutenzione dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna.

• Non apportare modifiche ai dispositivi di sicurezza. Non utilizzare il prodotto se le coperture protettive, gli interruttori di sicurezza o altri dispositivi di protezione non sono fissati o sono difettosi.

• Per qualsiasi intervento di assistenza e riparazione del prodotto, in particolare per i dispositivi di sicurezza, è necessaria una formazione specifica. Se i dispositivi di sicurezza non superano i controlli indicati in questo manuale operatore è necessario

1104 - 009 - 19.05.2022rivolgersi a un'officina. Garantiamo la disponibilità per riparazioni e assistenza professionali. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata.

• Non utilizzare un gruppo di taglio senza che sia stata montata una apposita protezione approvata e fissata correttamente. Vedere Accessori alla pagina 142

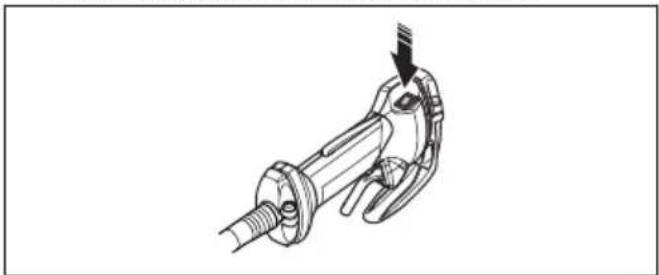

Controllo dell'interruttore di arresto

1. Avviare il motore.

2. Spostare l'interruttore di arresto in posizione di

arresto e accertarsi che il motore si arresti. Controllo del blocco del grilletto acceleratore Il fermo blocca il grilletto dell'acceleratore in posizione di regime minimo per evitare l'azionamento accidentale del grilletto. Rilasciando l'impugnatura del grilletto acceleratore e il relativo fermo, entrambi tornano nella posizione iniziale.

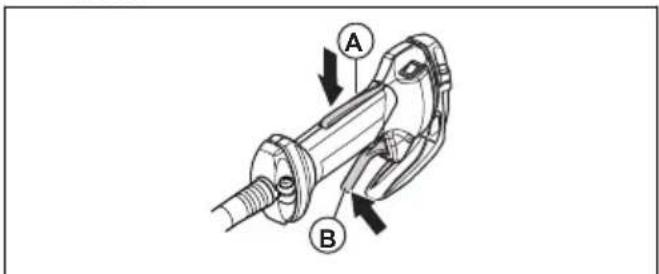

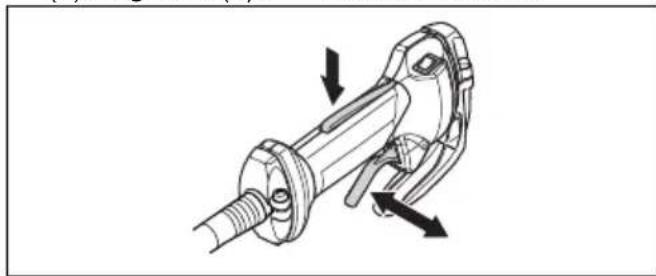

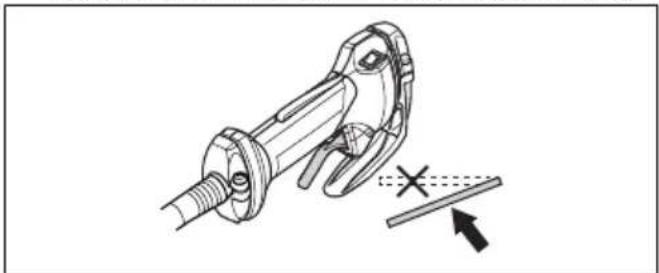

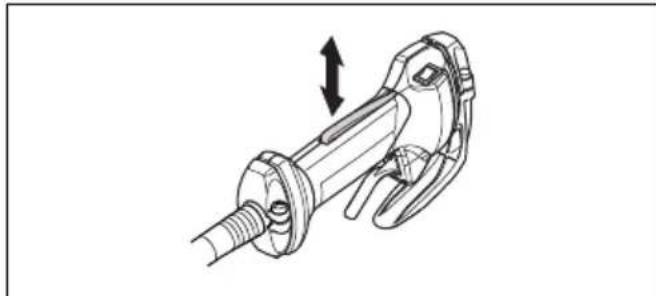

1. Premere il fermo del grilletto acceleratore (A).

Accertarsi che il grilletto dell'acceleratore (B) sia rilasciato.

2. Accertarsi che il grilletto dell'acceleratore (B) sia

bloccato sul minimo quando viene rilasciato il fermo.

3. Premere il fermo (A) del grilletto dell'acceleratore

e accertarsi che ritorni nella posizione iniziale al rilascio.

4. Accertarsi che il fermo del grilletto dell'acceleratore

(A) e il grilletto (B) si muovano liberamente.

5. Avviare il prodotto e accelerare al massimo. Vedere

Avviamento del motore alla pagina 132

6. Rilasciare il grilletto dell'acceleratore (B) e accertarsi

che il gruppo di taglio si arresti e rimanga fermo. AVVERTENZA: Se il gruppo di taglio si muove mentre il grilletto dell'acceleratore è nella posizione del regime minimo, regolare il minimo. Vedere Regolazione del regime minimo alla pagina 136

Controllo della protezione del gruppo di taglio AVVERTENZA: Una protezione del gruppo di taglio inadeguata o difettosa può provocare gravi lesioni. Vedere Accessori alla pagina 142

AVVERTENZA: Usare sempre la protezione del gruppo di taglio consigliata per il gruppo di taglio utilizzato. Il montaggio di una protezione del gruppo di taglio inadeguata o difettosa può provocare gravi lesioni. Vedere Accessori alla pagina 142

La protezione del gruppo di taglio impedisce che oggetti vengano lanciati in direzione dell'operatore. Inoltre impedisce gli infortuni che si verificano nel caso in cui si venga a contatto con il gruppo di taglio. 1104 - 009 - 19.05.2022 1211. Eseguire un controllo visivo per verificare l'eventuale presenza di danni, ad esempio incrinature.

2. Se danneggiata, sostituire la protezione del gruppo

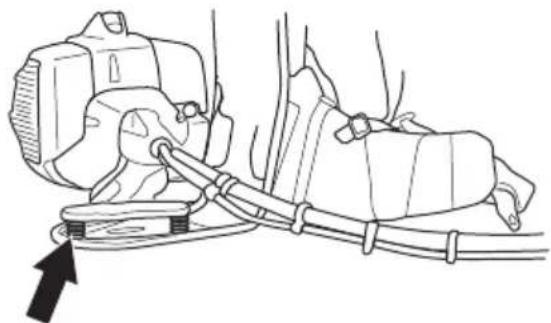

di taglio. Controllo del sistema di smorzamento delle vibrazioni Il sistema di smorzamento delle vibrazioni riduce le vibrazioni nelle impugnature al minimo facilitando l'operazione.

1. Spegnere il motore.

2. Eseguire un controllo visivo per verificare l'eventuale

presenza di deformazioni e danni, ad esempio incrinature.

3. Accertarsi che i componenti del sistema

di smorzamento delle vibrazioni siano fissati correttamente. Controllo della marmitta AVVERTENZA: Non usare mai il prodotto se la marmitta non è in buone condizioni. AVVERTENZA: Tenere presente che i fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi. Non avviare mai il prodotto in ambienti chiusi o vicino a materiale infiammabile! La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. È di estrema importanza seguire le istruzioni relative a controllo, manutenzione e servizio del prodotto.

• Controllare con regolarità che la marmitta sia ben fissata nel prodotto. Collegamento e scollegamento del controdado AVVERTENZA: Arrestare il motore, usare guanti protettivi e prestare la massima attenzione intorno ai bordi taglienti del gruppo di taglio. Per bloccare alcuni tipi di gruppi di taglio viene utilizzato un controdado. La filettatura del controdado è sinistrorsa.

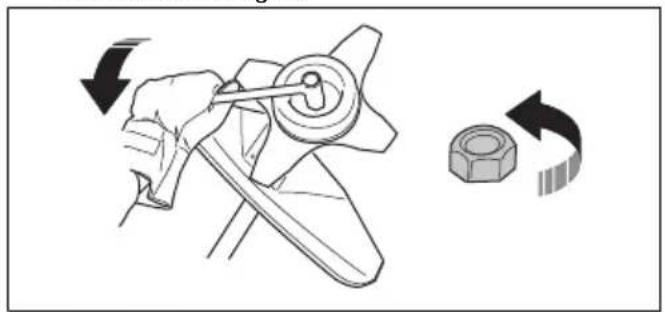

• Per il fissaggio, serrare il controdado girando in senso contrario a quello di rotazione del gruppo di taglio.

• Per rimuovere il controdado, allentarlo nello stesso senso di rotazione del gruppo di taglio.

1104 - 009 - 19.05.2022• Per allentare e serrare il controdado, utilizzare una chiave a brugola con manico lungo. La freccia nell'illustrazione mostra la zona di utilizzo sicuro della chiave a brugola. AVVERTENZA: Quando si allenta e serra il controdado, c'è il rischio di ferirsi con la lama. Accertarsi sempre che la protezione della lama impedisca eventuali lesioni alla mano quando si esegue questa operazione. Nota: Assicurarsi che non sia possibile ruotare il controdado manualmente. Sostituire il dado, se la guarnizione in nylon non ha una resistenza minima di 1,5 Nm. Dopo essere stato avvitato per circa 10 volte, il controdado va sostituito. Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Elmetto protettivo laddove sussiste il rischio di caduta di oggetti

• Usare cuffie protettive con effetto insonorizzante adeguato. Una lunga esposizione al rumore può comportare lesioni permanenti all'udito.

• Utilizzare protezioni per gli occhi omologate. Con l’uso della visiera è necessario anche l’uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio.

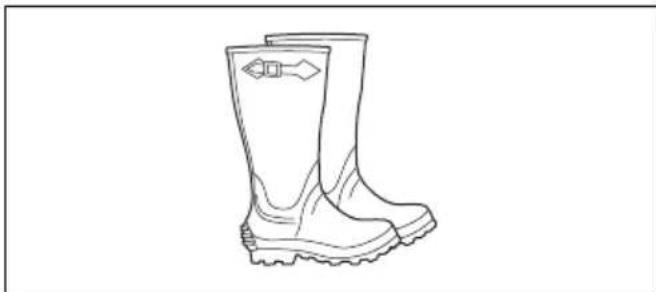

• Usare stivali protettivi con calotta in acciaio e suole antiscivolo.

• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle. 1104 - 009 - 19.05.2022 123• Tenere a portata di mano il kit di primo soccorso. Sgancio rapido del cinghiaggio AVVERTENZA: Non utilizzare il cinghiaggio se la funzione di rilascio rapido è difettosa. Assicurarsi che il rilascio rapido funzioni correttamente quando si regola il prodotto. AVVERTENZA: Accertarsi che il prodotto sia collegato in modo sicuro al cinghiaggio durante il funzionamento del prodotto. In caso contrario, non è possibile comandare il prodotto in modo sicuro e provocare lesioni all'operatore o a terzi. La funzione di rilascio rapido si trova sulla parte anteriore del cinghiaggio. Le cinghie dell'imbracatura devono rimanere sempre in posizione corretta. In caso di emergenza, la funzione di rilascio rapido permette di sganciarsi in sicurezza dal prodotto. Gruppo di taglio AVVERTENZA: Il gruppo di taglio non deve ruotare quando viene utilizzato. Assicurarsi che il motore sia fermo. Rimuovere il cappuccio della candela prima di eseguire qualsiasi operazione sul gruppo di taglio. AVVERTENZA: Assicurarsi che il gruppo di taglio non sia danneggiato. Un gruppo di taglio danneggiato può causare incidenti. Sostituire il gruppo di taglio danneggiato. AVVERTENZA: Utilizzare il gruppo di taglio corretto. Usare solo il gruppo di taglio con le protezioni consigliate, fare riferimento

Accessori alla pagina 142

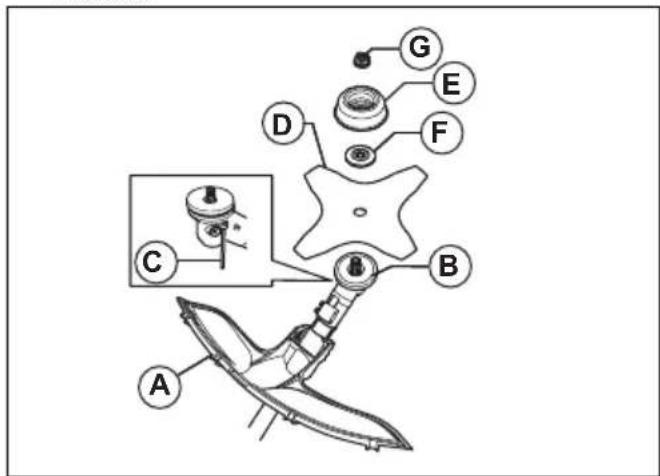

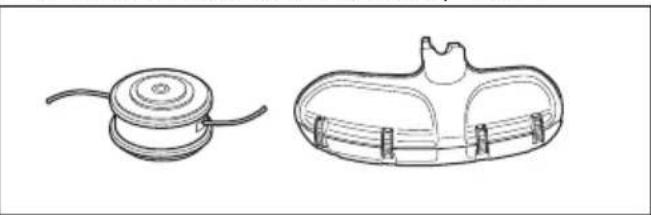

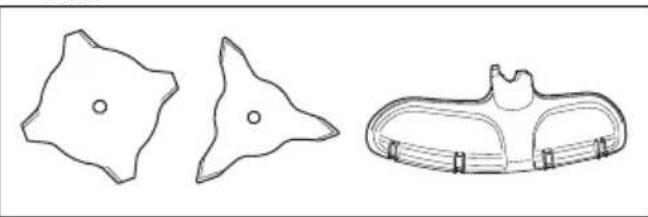

Attrezzatura di taglio

• Utilizzare le lame e i coltelli per tagliare l'erba più folta.

• Per tosare l'erba, utilizzare la testina portafilo.

• Una lama mal affilata o danneggiata aumenta il rischio d'incidenti. Mantenere i denti della lama affilati accuratamente e nel modo giusto. Seguire le istruzioni Per affilare il coltello per erba e la lama tagliaerba alla pagina 138 e usare la dima di affilatura consigliata.

• Controllare se il gruppo di taglio presenta danni o incrinature. Sostituire il gruppo di taglio se danneggiato.

• Utilizzare esclusivamente attrezzature di taglio con le protezioni raccomandate. Vedere Accessori alla pagina 142

Testina portafilo AVVERTENZA: Accertarsi sempre che il filo di taglio sia ben avvolto attorno al tamburo per evitare vibrazioni dannose.

• Utilizzare esclusivamente le testine portafilo e i fili di taglio consigliati.

1104 - 009 - 19.05.2022• Utilizzare esclusivamente i gruppi di taglio consigliati.

• Una macchina piccola richiede una testina portafilo piccola e viceversa.

• La lunghezza del filo di taglio è importante. A parità di diametro, un filo più lungo richiede una maggiore potenza del motore rispetto a uno corto.

• Assicurarsi che il tagliente situato sulla protezione parasassi sia intatto. In questo modo, si taglia il filo alla lunghezza giusta.

• Per prolungarne la durata, immergere il filo in acqua per un paio di giorni prima dell'utilizzo. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Arrestare il motore, accertarsi che il gruppo di taglio si fermi e lasciare che il prodotto si raffreddi prima di eseguire la manutenzione.

• Rimuovere il cappuccio dalla candela prima di eseguire la manutenzione.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso che può causare la morte. Non far funzionare il prodotto in ambienti chiusi o in spazi angusti.

• I fumi di scarico del motore sono molto caldi e possono contenere scintille. Non mettere in funzione il prodotto in ambienti chiusi o vicino a materiale infiammabile.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare gravi lesioni, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori originali.

• Se la manutenzione non viene eseguita correttamente e con regolarità, vi è un aumento nel rischio di lesioni personali e danni al prodotto.

• Eseguire unicamente la manutenzione consigliata in questo manuale operatore. Rivolgersi a un'officina Husqvarna autorizzata per tutti gli altri interventi.

• Rivolgersi a un'officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Sicurezza nell'uso del carburante AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

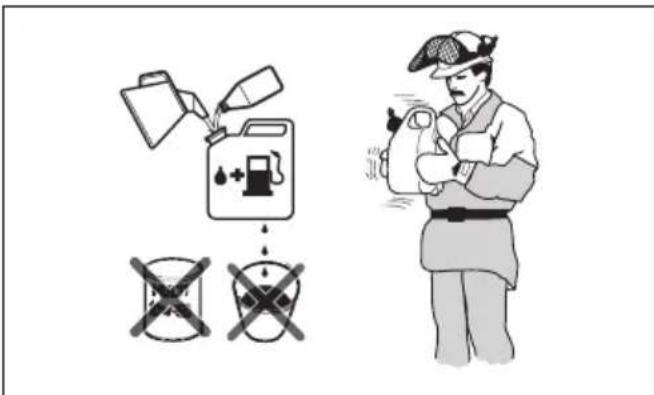

• Non miscelare il carburante in un ambiente chiuso o in prossimità di una fonte di calore.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi. Rimuovere il carburante indesiderato dal prodotto.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il motore in caso di contatto dell'olio o del carburante con il prodotto o con il proprio corpo.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che vi sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Assicurarsi che vi sia un flusso d'aria sufficiente durante il rifornimento e la miscelazione del carburante (benzina e olio a due tempi) o lo scarico del serbatoio del carburante.

• Il carburante e il relativo vapore sono altamente infiammabili e la loro inalazione o il contatto con la pelle può provocare gravi lesioni. Agire dunque con cautela quando si utilizza il carburante e accertarsi che vi sia un flusso d'aria sufficiente.

• Serrare il tappo del serbatoio del carburante con cautela, altrimenti potrebbe verificarsi un incendio.

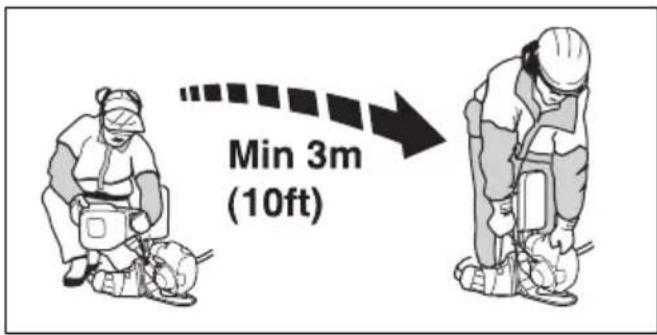

• Prima dell'avviamento, spostare il prodotto di almeno 3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

• Non rabboccare il serbatoio con una quantità eccessiva di carburante.

• Assicurarsi che non si verifichino perdite quando si sposta il prodotto o la tanica carburante. 1104 - 009 - 19.05.2022 125• Non posizionare il prodotto o una tanica carburante in ambienti in cui siano presenti fiamme libere, scintille o fiamme pilota. Assicurarsi che l'area di rimessaggio non contenga fiamme libere.

• Utilizzare solo contenitori omologati per spostare il carburante o riporlo in magazzino.

• Svuotare il serbatoio del carburante prima di lunghi periodi di stoccaggio. Attenersi alle leggi locali sullo smaltimento del carburante.

• Pulire il prodotto prima di un lungo periodo di stoccaggio.

• Rimuovere il cappuccio della candela prima di conservare il prodotto in magazzino per assicurarsi che il motore non si avvii accidentalmente. Montaggio Introduzione AVVERTENZA: Prima di assemblare il prodotto, leggere e comprendere il capitolo sulla sicurezza. AVVERTENZA: Rimuovere il cavo della candela dalla candela prima di assemblare il prodotto. Montaggio dell'albero di trasmissione flessibile

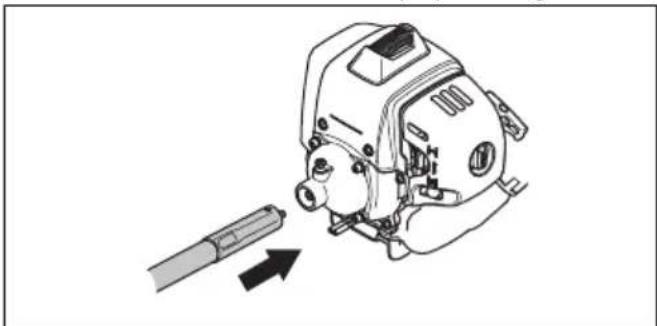

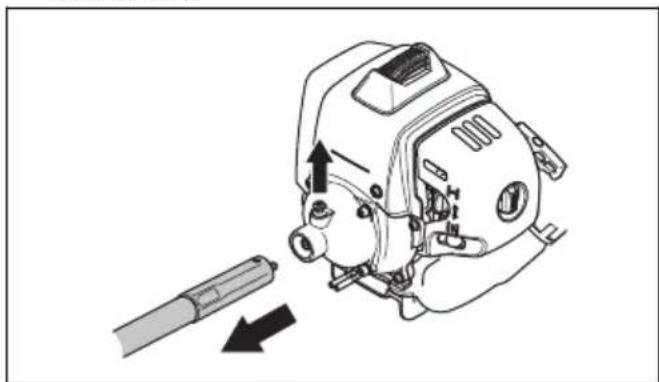

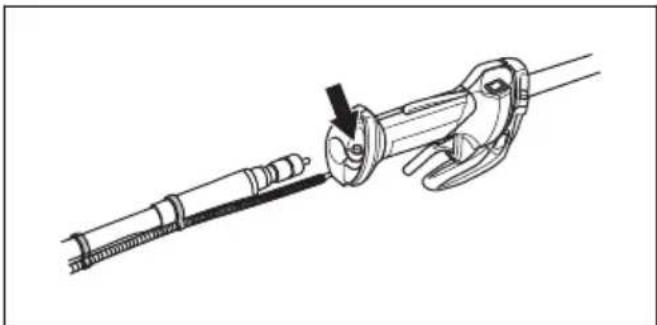

1. Rimuovere le 2 viti sul raccordo dell'albero.

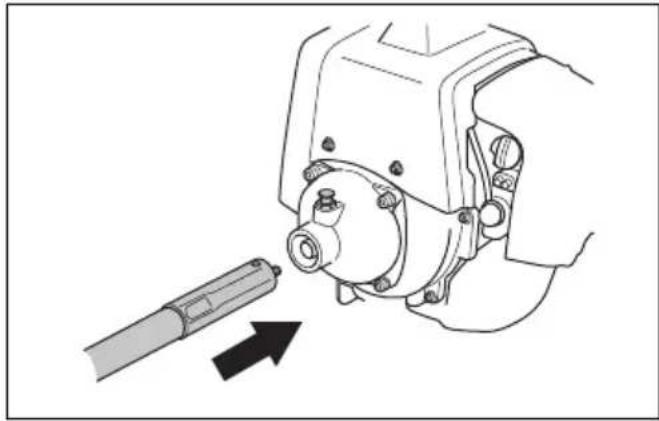

2. Inserire l'albero di trasmissione flessibile negli anelli

3. Ruotare e spingere l'albero di trasmissione flessibile

allo stesso tempo per collegarlo.

4. Serrare le 2 viti.

5. Montare il manicotto dell'albero di trasmissione nel

coperchio della frizione. Ruotare e spingere l'albero di trasmissione allo stesso tempo per collegarlo.

6. Accertarsi che la spina di bloccaggio torni nella

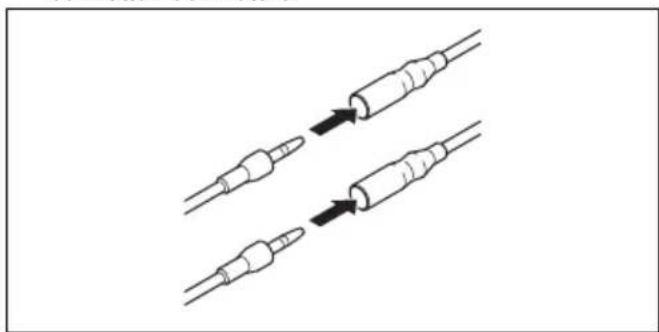

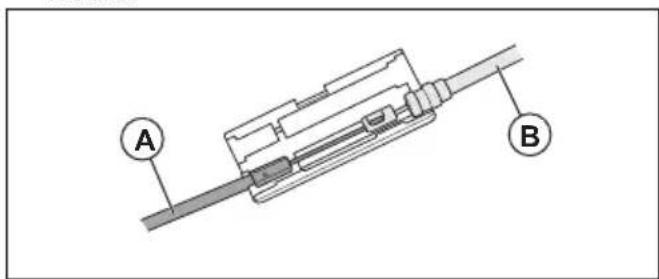

posizione iniziale. Collegamento del cavo dell'acceleratore e dei fili dell'interruttore di arresto

1. Aprire il coperchio.

2. Collegare nel coperchio il cavo dell'acceleratore dal

cablaggio (A) e il cavo dell'acceleratore (B) dal motore.

3. Chiudere il coperchio.

4. Collegare i cavi dell'interruttore di arresto nei relativi

connettori del motore. Montaggio dell'impugnatura ad anello

1. Posizionare l'impugnatura ad anello sull'albero.

1104 - 009 - 19.05.20222. Fissare il distanziale nella guida dell'impugnatura ad anello. Fissare il dado e la vite. Non serrare completamente.

3. Regolare il prodotto in una posizione di lavoro

Assemblaggio dell'impugnatura a J AVVERTENZA: Utilizzare l'impugnatura a J con lame tagliaerba/ taglienti o testine portafilo/lame in plastica. Non utilizzare lame per sfrascatura o sfoltimento con l'impugnatura a J.

1. Fissare l'impugnatura a J all'impugnatura ad anello

2. Regolare il prodotto in una posizione di lavoro

Per montare l'attrezzatura di taglio L'attrezzatura di taglio comprende un gruppo di taglio e una protezione del gruppo di taglio. AVVERTENZA: Usare guanti protettivi. AVVERTENZA: Usare sempre la protezione del gruppo di taglio consigliata per il gruppo di taglio. Vedere Accessori alla pagina 142

AVVERTENZA: Un gruppo di taglio fissato in modo errato può causare lesioni gravi o mortali. Fissaggio della prolunga della protezione ATTENZIONE: Usare la prolunga della protezione quando si utilizza una testina portafilo o una lama in plastica. Non utilizzare la prolunga della protezione quando si utilizza una lama tagliaerba.

1. Posizionare la prolunga della protezione nella

scanalatura della protezione del gruppo di taglio.

2. Posizionare la prolunga sulla protezione del gruppo

di taglio con i 4 ganci di bloccaggio. Rimozione della prolunga della protezione

• Sganciare i ganci di bloccaggio con la chiave per candele. Per fissare la lama tagliaerba e la protezione/ protezione combinata per la lama tagliaerba

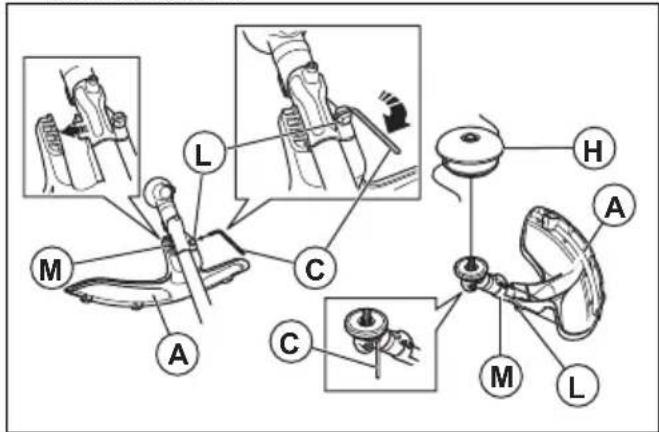

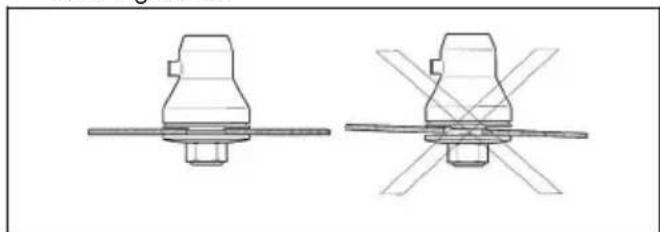

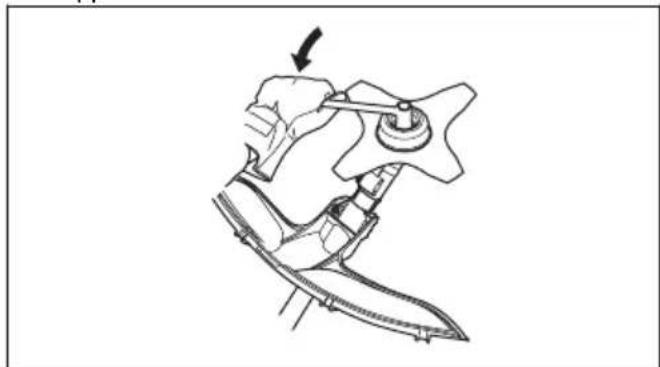

1. Inserire la protezione/protezione multipla (A) della

lama nell'albero e serrare il bullone per fissarla.

2. Assicurarsi che il carter protettivo sia stato rimosso.

1104 - 009 - 19.05.2022 1273. Girare l'albero in uscita per far coincidere uno dei foridel menabrida (B) con il foro corrispondente nellascatola ingranaggi.4. Introdurre nel foro la spina di bloccaggio (C) perbloccare l'albero.5. Collocare la lama tagliaerba (D), la flangia disostegno (F) e la coppa di sostegno (E) sull'alberoin uscita.

6. Assicurarsi che il menabrida e la flangia di sostegnosi inseriscano correttamente nel foro centrale dellalama tagliaerba.7. Fissare il dado (G).8. Serrare il dado con la chiave a brugola. Tenerel'albero della chiave a brugola in prossimità dellaprotezione della lama. Serrare in direzione oppostaalla rotazione del gruppo di taglio. Serrare a unacoppia di 35-50 Nm. Montaggio e smontaggio della protezione del gruppo di taglio e della testina portafilo ATTENZIONE: Accertarsi che la prolunga della protezione sia fissata.1. Montare la protezione del gruppo di taglio (A)adeguata per la testina portafilo. Vedere Accessorialla pagina 142 2. Posizionare la protezione del gruppo di taglio alraccordo sull'albero.3. Fissare la protezione del gruppo di taglio con unbullone.4. Montare il menabrida (B) sull'albero in uscita.5. Far ruotare l'albero in uscita fino a far coincidereuno dei fori del menabrida con il foro corrispondentenella scatola ingranaggi.6. Introdurre nel foro la spina di bloccaggio (C) perbloccare l'albero.

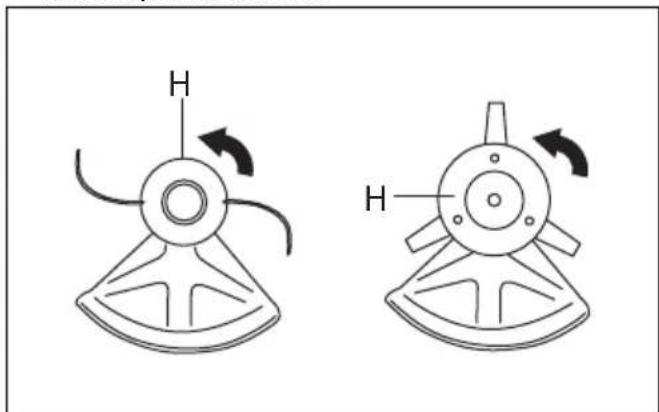

7. Ruotare la testina portafilo/lame in plastica (H) indirezione opposta, dalla quale la testina portafilo/lame in plastica ruotano.

8. Per smontare procedere nella sequenza inversa.

Montaggio della protezione di trasporto 1. Montare il disco nella protezione di trasporto (A).2. Posizionare i due dispositivi di fissaggio (B) nellefessure (C) per fissare la protezione per il trasporto.

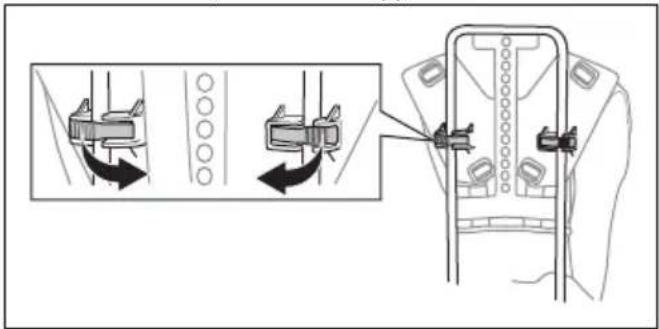

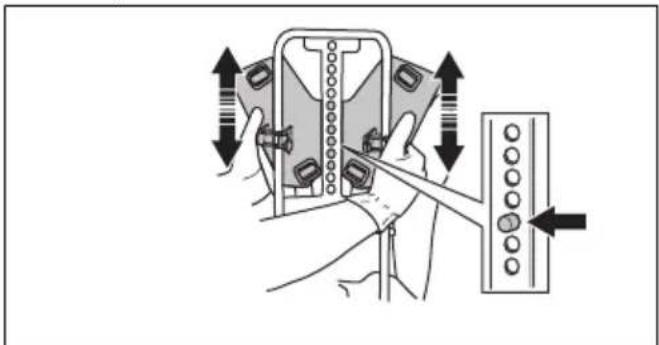

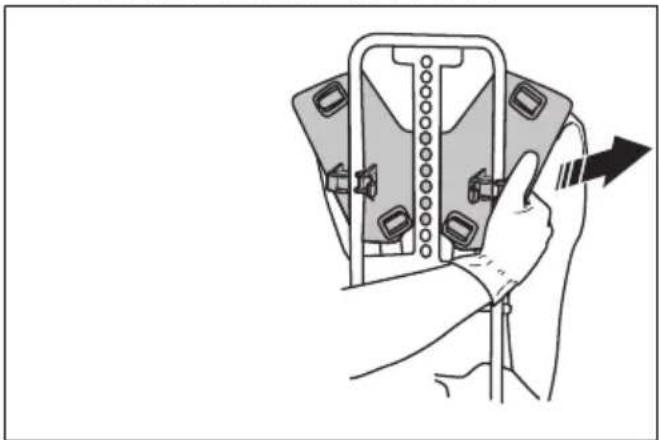

1104 - 009 - 19.05.2022Regolazione dell'altezza dello schienale

1. Allentare i 2 dispositivi di fissaggio dello schienale.

2. Allentare lo schienale da 1 lato del telaio.

3. Regolare lo schienale all'altezza corretta. Accertarsi

che il perno sia allineato con 1 dei fori del telaio. Regolazione del cinghiaggio

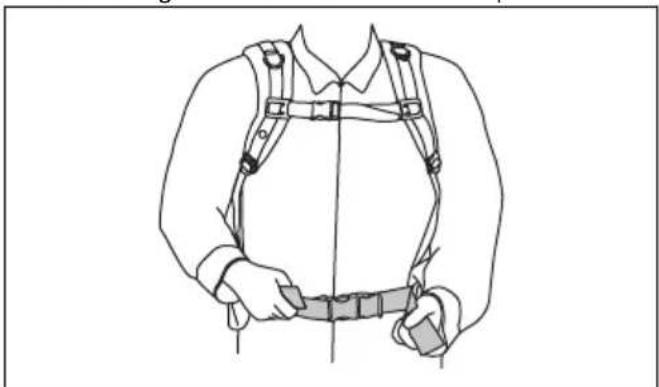

1. Indossare il cinghiaggio del prodotto.

2. Stringere saldamente la cinghia in vita. Accertarsi

che la cinghia in vita sia correttamente posizionata.

3. Serrare le cinghia.

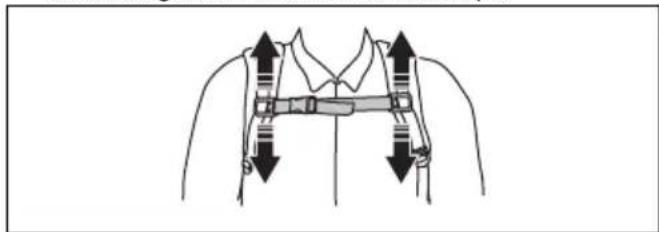

4. Regolare verticalmente la cinghia frontale. Accertarsi

che la cinghia frontale aderisca al corpo.

5. Regolare la cinghia a bandoliera fino a ripartire il

peso in modo uniforme sulle spalle. 1104 - 009 - 19.05.2022 129Utilizzo Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Prima di utilizzare il prodotto

• Esaminare l'area di lavoro per assicurarsi di conoscere il tipo di terreno, la pendenza e la presenza di ostacoli quali pietre, rami e fossi.

• Eseguire un'ispezione e revisione del prodotto.

• Eseguire i controlli di sicurezza, manutenzione ed assistenza indicati nel presente manuale.

• Accertarsi che tutti i coperchi, le protezioni, le impugnature e l'attrezzatura di taglio siano fissati correttamente e non siano danneggiati.

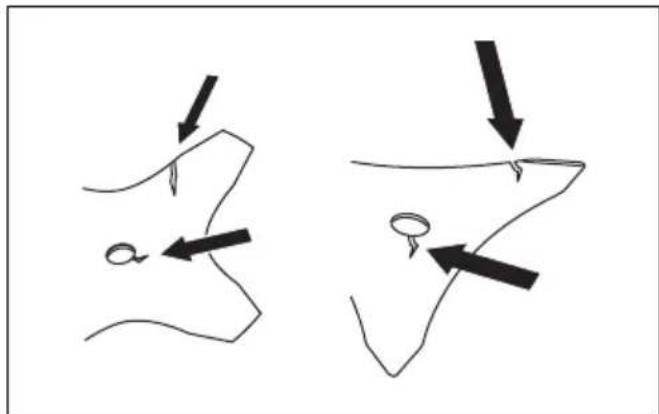

• Accertarsi che non vi siano incrinature sul fondo dei denti della lama tagliaerba o in prossimità del foro centrale della lama. Sostituire la lama se danneggiata.

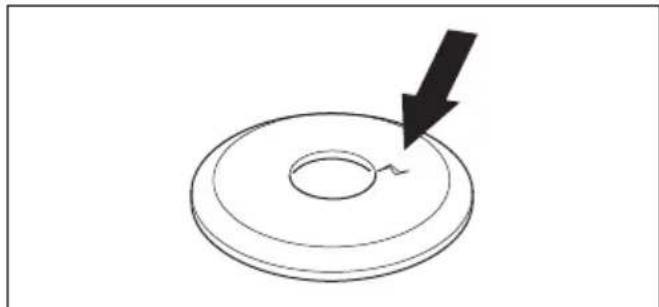

• Esaminare che la flangia di sostegno non presenti incrinature. Sostituire la flangia di sostegno se danneggiata.

• Assicurarsi che il controdado non possa essere rimosso manualmente. Se è possibile rimuoverlo manualmente, il controdado non blocca il gruppo di taglio in modo adeguato ed è necessario sostituirlo.

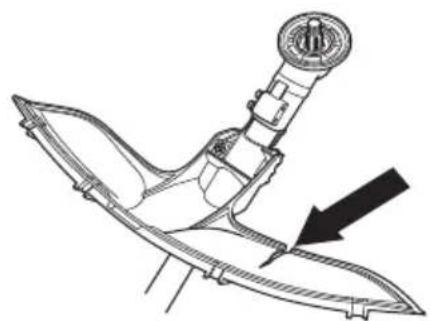

• Controllare se la protezione della lama presenta danni o incrinature. Sostituire la protezione della lama nel caso in cui sia stata colpita o se è danneggiata.

• Esaminare la testina portafilo e la protezione del gruppo di taglio per rilevare eventuali danni o incrinature. Sostituire la testina portafilo e la protezione del gruppo di taglio nel caso in cui siano stati colpiti o se presentano incrinature. Carburante Questo prodotto è dotato di un motore a due tempi. ATTENZIONE: Un carburante di tipo errato può causare danni al motore. Utilizzare una miscela di benzina e olio per motori a due tempi. 130 1104 - 009 - 19.05.2022Benzina ATTENZIONE: Utilizzare sempre benzina/miscela di olio di alta qualità di minimo 90 ottani (RON). Vi è il rischio che l'uso di ottani di grado inferiori provochi battiti in testa. In tal caso la temperatura del motore aumenta e possono verificarsi gravi avarie. ATTENZIONE: Se il prodotto è dotato di un convertitore catalitico utilizzare benzina senza piombo/miscela di olio di buona qualità. La benzina con piombo danneggia il convertitore catalitico.

• Usare nei casi in cui sia possibile una benzina ecologica, la cosiddetta benzina alchilata.

• È possibile utilizzare una miscela di carburante a base di etanolo E10 (contenente fino al 10% di etanolo). Utilizzando miscele di carburante contenenti oltre il 10% di etanolo, il motore funzionerà in condizioni di combustione povera, il che può essere causa di danni al motore.

• Si raccomanda una benzina ad alto numero di ottani per lavorare in continuo ad alta velocità. Carburante alchilato Husqvarna Per prestazioni ottimali si consiglia di utilizzare carburante alchilato Husqvarna. Questo carburante contiene sostanze meno pericolose rispetto ai normali carburanti. In questo modo si riducono le emissioni di scarico pericolose. Questo carburante presenta una ridotta quantità di residui dopo la combustione, in questo modo i componenti del motore si mantengono più puliti. E aumenta la durata del motore. Il carburante alchilato Husqvarna non è disponibile in tutti i paesi. Olio per motori a due tempi ATTENZIONE: Un olio di scarsa qualità e/o una miscela olio/carburante errata possono danneggiare il prodotto e ridurre la durata dei convertitori catalitici. ATTENZIONE: Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua. ATTENZIONE: Non utilizzare olio per motori a quattro tempi.

• Per risultati e prestazioni ottimali, utilizzare l'olio per motori a due tempi Husqvarna.

• Se l'olio a due tempi Husqvarna non è disponibile, utilizzare un olio differente per motori a due tempi raffreddati ad aria di buona qualità. Rivolgetevi al vostro rivenditore addetto all'assistenza per selezionare il tipo di olio. Benzina, l Olio per motori a due tem- pi, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Miscelazione di benzina e olio per motori a due tempi ATTENZIONE: Per piccole quantità di carburante. errori anche piccoli possono alterare drasticamente il rapporto della miscela. Misurare con precisione la quantità d'olio da mescolare per accertarsi di ottenere la giusta miscela.

1. Versare metà della benzina da utilizzare.

2. Aggiungere tutto l’olio e mescolare agitando.

3. Versare la benzina rimanente.

4. Mescolare accuratamente agitando e riempire il

serbatoio del carburante dell’unità.

5. Vuotare e pulire il serbatoio del carburante se non si

utilizza l’unità per un po' di tempo. Nota: Non preparare più carburante dell’occorrente per un mese e servirsi sempre di un recipiente pulito e idoneo per i combustibili. 1104 - 009 - 19.05.2022 131Rifornimento di carburante

2. Agitare il contenitore e assicurarsi che il carburante

sia ben mescolato. Utilizzare una tanica di carburante con protezione anti-traboccamento.

3. Rimuovere il tappo del serbatoio del carburante.

4. Riempire il serbatoio del carburante.

5. Stringere con cura il tappo del serbatoio del

6. Spostare il prodotto ad almeno 3 m (10 ft) dal luogo

e dalla fonte di rifornimento prima della messa in moto. ATTENZIONE: La presenza di impurità nel serbatoio può causare problemi di funzionamento. Pulire regolarmente i serbatoi del carburante e dell'olio della catena e sostituire il filtro del carburante almeno una volta l'anno. Posizione di lavoro

• Tenere il prodotto con entrambe le mani.

• Tenere il prodotto sul lato destro del proprio corpo.

• Tenere il gruppo di taglio al di sotto della vita.

• Tenere sempre il prodotto fissato al cinghiaggio.

• Tenere il corpo lontano dalle superfici calde.

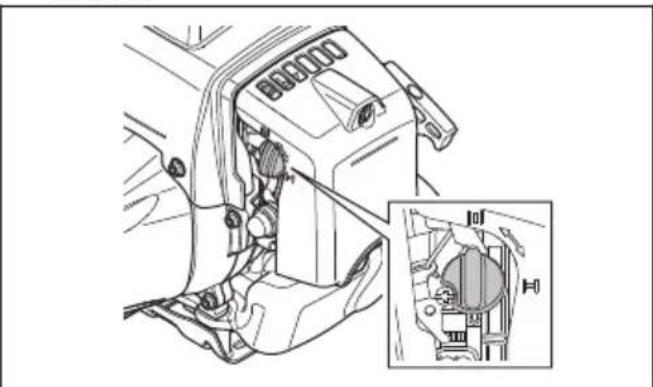

• Tenere il corpo lontano dal gruppo di taglio. Avviamento del motore AVVERTENZA: Mantenere la distanza di sicurezza di 15 m quando si avvia il motore. Vi è il rischio che il gruppo di taglio cominci a ruotare.

1. Spostare l'interruttore di arresto in posizione di

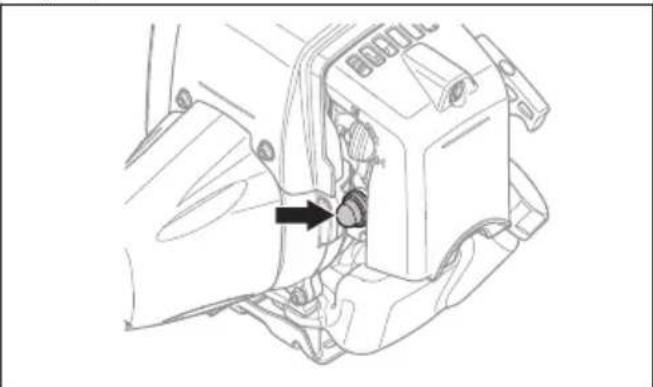

2. Premere il primer del carburante fino a quando la

pompa comincia a rifornire di carburante.

3. Portare il comando della valvola dell'aria in posizione

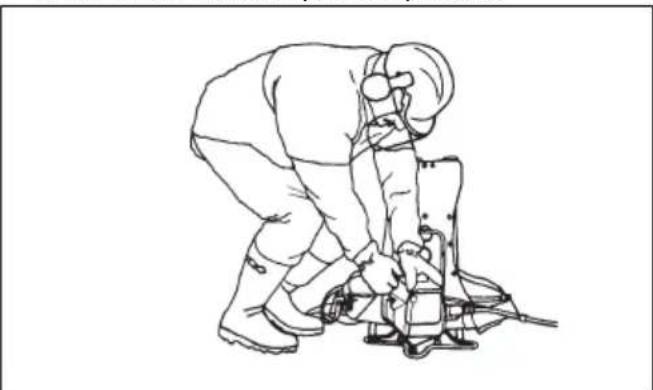

4. Mantenere il corpo del prodotto a terra con la mano

sinistra. Non mettere i piedi sul prodotto.

5. Tirare la maniglia di avviamento lentamente fino

ad avvertire una leggera resistenza, quindi tirare la maniglia di avviamento con forza. AVVERTENZA: Non avvolgere il cavo di avviamento attorno alla mano.

6. Continuare a tirare l'impugnatura della fune di

avviamento finché il motore non si avvia. ATTENZIONE: Non tirare la fune di avviamento fino a quando non si arresta. Non lasciare andare la fune di avviamento quando è completamente estesa. Rilasciare la fune di avviamento lentamente. Rischio di danni al prodotto. 132 1104 - 009 - 19.05.20227. All'avvio del motore, riportare il comando della valvola dell'aria in posizione di funzionamento e applicare l'accelerazione massima. Il grilletto acceleratore si disinnesta automaticamente dalla posizione di avviamento.

8. Assicurarsi che il motore funzioni regolarmente.

AVVERTENZA: Tenere il corpo lontano dal cappuccio della candela per evitare ustioni. Rischio di ustioni. Non usare il prodotto se il cappuccio della candela è difettoso. Rischio di scosse elettriche. Arresto del prodotto

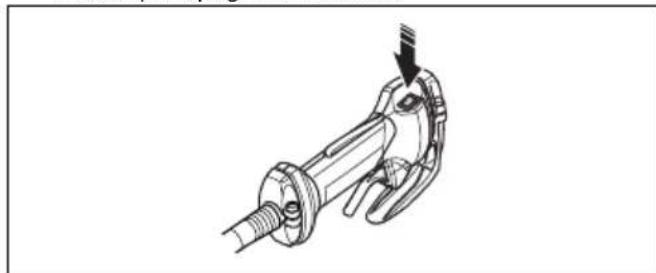

• Spostare l'interruttore di arresto in posizione di arresto per spegnere il motore. Istruzioni di lavoro generali AVVERTENZA: Prestare la massima attenzione quando si taglia un albero teso. Questo può tornare alla sua normale posizione prima o dopo il taglio e colpire l'utente o il prodotto, nonché causare lesioni.

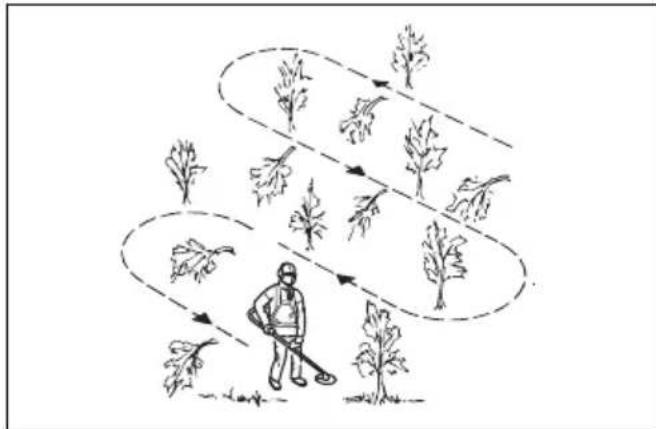

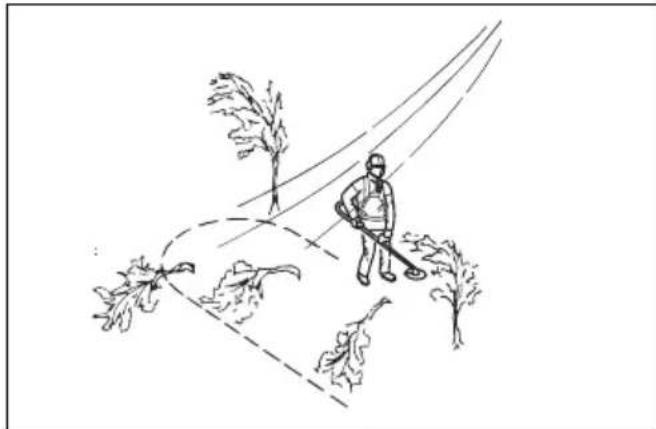

• Pulire uno spazio aperto su una delle estremità della zona di lavoro e avviare il lavoro da lì.

• Spostarsi seguendo uno schema regolare in tutta l'area di lavoro.

• Spostare il prodotto completamente a sinistra e a destra per sfoltire una larghezza di 4-5 m a volta.

• Sfoltire una lunghezza di 75 m prima di girarsi e tornare indietro. Portare la tanica di carburante con sé mentre si procede.

• Spostarsi in una direzione in cui non si attraversano fossati e ostacoli più del necessario.

• Spostarsi in una direzione in cui il vento faccia cadere la vegetazione tagliata nell'area sfoltita.

• Spostarsi lungo i terreni in pendenza, non verso l'alto e verso il basso. Sfoltimento dell'erba con lama tagliaerba ATTENZIONE: Non usare lame tagliaerba e coltelli per erba su parti legnose. Usare solo lame tagliaerba e coltelli per erba lunga o fitta.

• Spostare il prodotto da un lato all'altro.

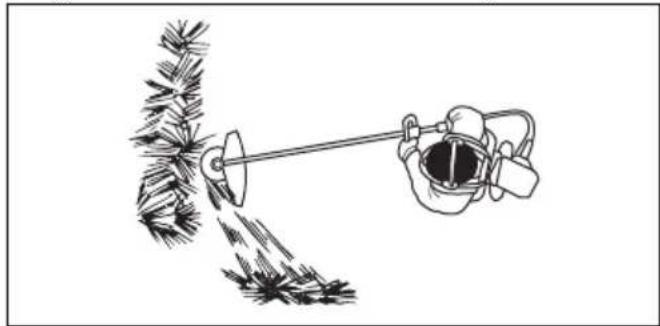

• Iniziare a muoversi da destra a sinistra quando si taglia. Spostare il prodotto a destra prima di tagliare nuovamente. 1104 - 009 - 19.05.2022 133• Tagliare con il lato sinistro della lama tagliaerba.

• Inclinare la lama tagliaerba a sinistra per far cadere l'erba su una riga. Ciò rende più facile la raccolta dell'erba.

• Mantenere una posizione stabile con i piedi divaricati.

• Spostarsi in avanti dopo ogni movimento verso destra e accertarsi nuovamente di avere una posizione stabile prima di tagliare ancora.

• Mantenere la coppa di sostegno contro il terreno con una leggera pressione e assicurarsi che la lama tagliaerba non urti contro il terreno.

• Rispettare queste istruzioni d'uso per diminuire il rischio che il materiale tagliato si avvolga attorno alla lama tagliaerba. a) Accelerare al massimo. b) Non spostare la lama tagliaerba attraverso il materiale tagliato quando si sposta il prodotto da sinistra a destra.

• Prima di raccogliere il materiale tagliato, arrestare il motore e rimuovere il prodotto dal cinghiaggio. Posizionare il prodotto sul terreno. Bordatura dell’erba con testina portafilo Taglio dell'erba

1. Mantenere la testina portafilo a poca distanza dal

terreno ed angolarla. Non spingere il filo del trimmer nell'erba.

2. Ridurre la lunghezza del filo del trimmer di 10-12

3. Diminuire il regime del motore per ridurre il rischio di

danneggiare le piante.

4. Utilizzare l'80% dell'acceleratore durante il taglio

dell'erba in prossimità di oggetti. Per eliminare l'erba con una lama tagliaerba

1. Le lame e i coltelli tagliaerba non possono essere

usati per i tronchi legnosi.

2. Per tutti i tipi di erba alta o robusta si usa la lama

3. L'erba viene falciata con movimenti oscillanti

lateralmente; il movimento da destra a sinistra costituisce il movimento di falciatura mentre il movimento da sinistra a destra è il movimento di ritorno. Lavorare col lato sinistro della lama (prendendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12).

4. Inclinando leggermente la lama verso sinistra

durante lo sfoltimento, l'erba forma un'andana che ne facilita la raccolta col rastrello.

5. Cercare di lavorare con movimenti ritmici. Assumere

una posizione stabile con i piedi divaricati. Dopo il movimento di ritorno avanzare e riassumere una posizione stabile.

6. Fare in modo che la coppetta di sostegno si appoggi

leggermente al terreno. La coppetta di sostegno serve a proteggere la lama dal contatto con il terreno.

7. Per evitare il rischio di materiale attorcigliato intorno

alla lama, lavorare sempre a pieno acceleratore ed evitare il materiale appena tagliato nel tratto di ritorno.

8. Prima di raccogliere il materiale tagliato, spegnere

il motore, sganciare il cinghiaggio e appoggiare il prodotto sul terreno. Taglio dell'erba

1. Assicurarsi che la linea del trimmer sia parallela al

terreno durante il taglio dell'erba.

1104 - 009 - 19.05.20222. Non spingere la testina portafilo a terra. Ciò può causare danni al prodotto.

3. Spostare il prodotto da un lato all'altro quando si

taglia l'erba. Utilizzare la velocità massima. Rimozione dell'erba Il flusso d'aria dal filo di taglio in rotazione del trimmer può essere utilizzata per rimuovere erba tagliata da un'area.

1. Mantenere la testina portafilo e il filo di taglio paralleli

al terreno e sopra di esso.

2. Accelerare al massimo.

3. Spostare la testina portafilo da un lato all'altro e

spazzare via l'erba. AVVERTENZA: Pulire il coperchio della testina portafilo ogni volta che si monta un nuovo filo di taglio per prevenire lo sbilanciamento e le vibrazioni delle impugnature. Eseguire un controllo delle altre parti della testina portafilo e pulirla, se necessario. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione Manutenzione Giorna- liera Una volta a setti- mana Una volta al mese Pulire la superficie esterna. X Verificare la presenza di eventuali danni al cinghiaggio. X Effettuare un controllo dell'impugnatura e del manubrio per accertarsi che siano collegati correttamente e che non siano danneggiati.

Accertarsi che il blocco dell'acceleratore e l'acceleratore funzionino correttamen- te.

Eseguire un controllo dell'interruttore di arresto per accertarsi che funzioni cor- rettamente.

Controllare che il gruppo di taglio non ruoti con il motore al minimo. X Pulire il filtro dell'aria. Sostituirli se necessario. X Accertarsi che la lama sia affilata e inserita correttamente al centro, verificare l'eventuale presenza di incrinature. Se la lama non è correttamente centrata, può causare danni al prodotto.

Controllare se la protezione del gruppo di taglio presenta danni o incrinature. Sostituirla, se danneggiata.

Controllare se la testina portafilo presenta danni o incrinature. Sostituirla, se danneggiata.

1104 - 009 - 19.05.2022 135Manutenzione Giorna- liera Una volta a setti- mana Una volta al mese Assicurarsi che i dadi e le viti siano serrati a fondo. X Esaminare il motore, il serbatoio del carburante e le tubazioni del carburante per accertare eventuali perdite.

Controllare la protezione di trasporto. Accertarsi che la lama non sia danneggia- ta e che la protezione di trasporto possa essere montata correttamente.

Pulire il sistema di raffreddamento. X Esaminare il motorino di avviamento e la corda di avviamento per rilevare even- tuali danni.

Controllare se le unità antivibranti presentano danni o incrinature. X Pulire la superficie esterna della candela. Smontarla e controllare la distanza tra gli elettrodi. Regolare la distanza tra gli elettrodi portandola a quella corretta (vedere Dati tecnici alla pagina 140 ) o sostituire la candela. Accertarsi che la candela sia munita di un dispositivo di soppressione.

Pulire la superficie esterna del carburatore e la zona circostante. X Controllare il riduttore angolare per accertarsi che sia riempito per ¾ di lubrifi- cante. Rabboccare con grasso speciale se necessario.

Pulire o sostituire la retina parascintille della marmitta. X Controllare che il filtro del carburante non sia sporco e che il tubo pescante non presenti incrinature o altri difetti. Sostituirli se necessario.

Effettuare un controllo di tutti i cavi e i collegamenti. X Controllare che la frizione, le molle della frizione e il tamburo della frizione non siano usurati. Se è necessario sostituire 1 o più di questi gruppi, rivolgersi al proprio centro assistenza.

Sostituire la candela. Accertarsi che la candela sia munita di un dispositivo di soppressione.

Esaminare ed eventualmente pulire la retina parascintille della marmitta. X Regolazione del regime minimo AVVERTENZA: Leggere le avvertenze nel capitolo Sicurezza prima di avviare il prodotto. Vedere Sicurezza alla pagina 118

AVVERTENZA: Se il gruppo di taglio ruota con il motore al minimo sarà necessario ruotare la vite a T di regolazione del minimo in senso antiorario fino all’arresto del gruppo di taglio.

1. Accertarsi che il filtro dell'aria sia pulito.

2. Accertarsi che il coperchio del filtro dell'aria sia in

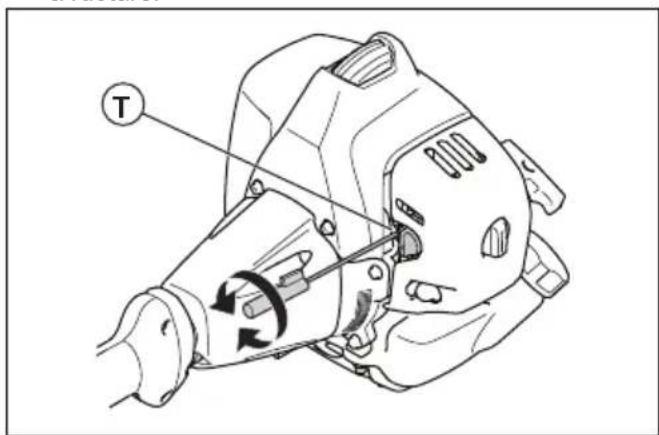

3. Controllare la vite a T di regolazione del minimo.

4. Girare la vite a T di regolazione del minimo in senso

orario fino a quando il gruppo di taglio non comincia a ruotare.

5. Girare poi la vite in senso antiorario fino a quando il

gruppo di taglio si arresta. 136 1104 - 009 - 19.05.2022AVVERTENZA: Se il gruppo di taglio non si ferma quando si regola il regime del motore al minimo, rivolgersi al più vicino centro assistenza. Non usare il prodotto prima di aver eseguito le necessarie regolazioni o riparazioni.

6. Accertarsi che il motore giri regolarmente in tutte le

posizioni. Pulire del sistema di raffreddamento ATTENZIONE: Se il sistema di raffreddamento è sporco o ostruito, provoca il surriscaldamento del prodotto, con conseguenti danni. Il sistema di raffreddamento comprende quanto segue:

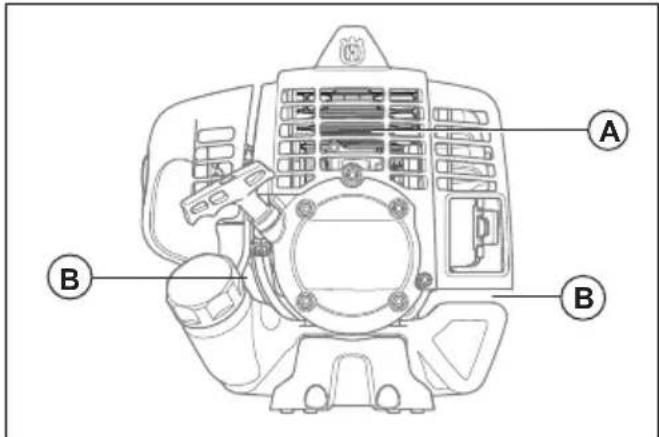

• Alette di raffreddamento del cilindro (A)

• Accertarsi che il sistema di raffreddamento non sia sporco o ostruito.

• Pulire il sistema di raffreddamento con una spazzola settimanalmente o più spesso se le condizioni lo richiedono. Pulizia del filtro dell'aria. ATTENZIONE: Un filtro dell'aria danneggiato deve essere sempre sostituito. Se si utilizza un filtro dell'aria per un periodo di tempo prolungato, non può essere completamente pulito. Sostituire il filtro dell'aria a intervalli regolari.

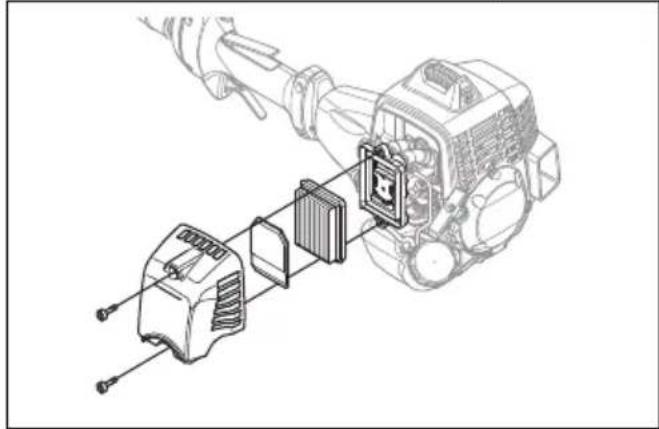

1. Rimuovere il filtro dell'aria e il relativo coperchio.

2. Pulire il filtro dell'aria con aria compressa.

3. Pulire la superficie interna del coperchio del filtro.

Utilizzare aria compressa o una spazzola.

4. Accertarsi che il filtro sia asciutto.

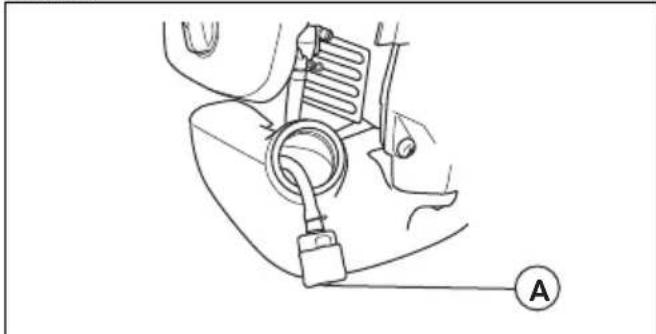

Filtro del carburante Quando non arriva più carburante al motore, controllare che il foro per l'aria nel tappo del serbatoio del carburante e il filtro del carburante (A) non siano intasati.

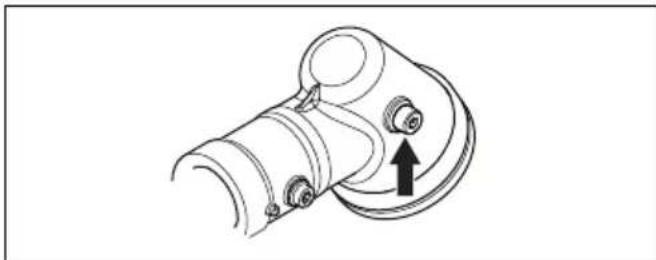

Riduttore angolare Il riduttore angolare è stato riempito per ¾ di grasso in fabbrica. Prima di usare il prodotto, verificare che il livello di grasso non sia cambiato. Se fosse necessario rabboccare, usare Husqvarna grasso speciale. Non cambiare il grasso nel riduttore angolare. Affidare la riparazione del riduttore angolare al personale addetto alla manutenzione. Per esaminare la candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto. 1104 - 009 - 19.05.2022 137• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni: a) Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere Dati tecnici alla pagina 140

• Sostituire la candela secondo necessità. Per regolare il motore Se il motore non funziona correttamente, seguire queste istruzioni.

1. Fissare un gruppo di taglio approvato, vedi

Accessori alla pagina 142

2. Avviare il motore.

3. Utilizzare il prodotto in condizioni normali per 3

4. Sollevare il gruppo di taglio in aria e accelerare al

massimo per 30 secondi. Se si sta utilizzando una testina portafilo, assicurarsi che la linea del trimmer sia tagliata alla lunghezza corretta dalla protezione della lama. Nota: Non tagliare erba o rami durante questo passaggio.

5. Per assicurarsi che il motore funzioni correttamente,

utilizzare il prodotto in condizioni normali.

6. Se il motore non funziona correttamente, ripetere i

passaggi 4 e 5 per altre 3 volte.

7. Se il motore non funziona correttamente dopo aver

effettuato tutti questi passaggi, far regolare/riparare il prodotto al concessionario Husqvarna. Per affilare il coltello per erba e la lama tagliaerba AVVERTENZA: Spegnere il motore. Usare guanti protettivi.

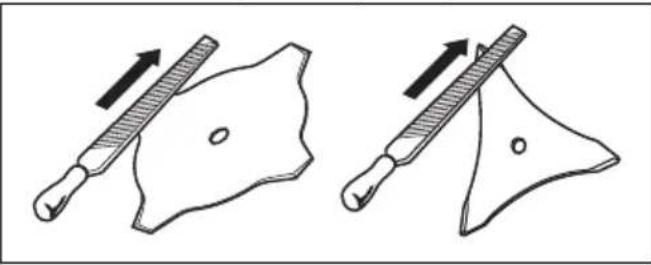

• Per affilare il coltello per erba o la lama tagliaerba in modo corretto, fare riferimento alle istruzioni fornite con il gruppo di taglio.

• Affilare in modo uguale tutti i taglienti per mantenere l'equilibrio.

• Utilizzare una lima piatta a taglio semplice. AVVERTENZA: Gettare sempre le lame danneggiate. Non tentare di raddrizzare una lama piegata o storta e utilizzarla di nuovo. Lubrificazione dell'albero di trasmissione flessibile

1. Tirare verso l'alto la manopola e rimuovere il

manicotto dell'albero di trasmissione dal coperchio della frizione. a) Scuotere o estrarre l'albero di trasmissione dal relativo manicotto.

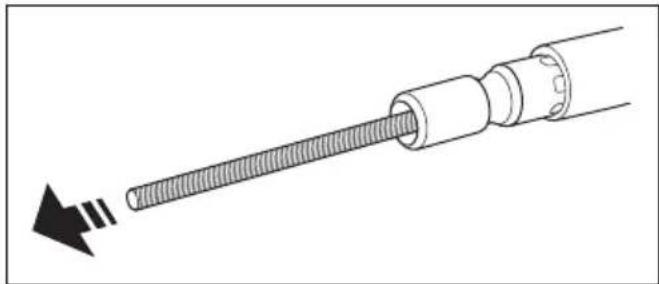

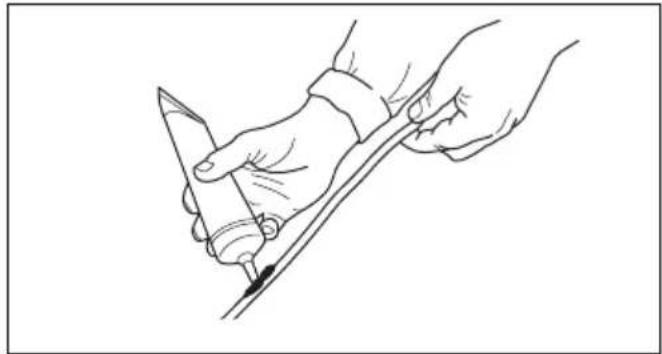

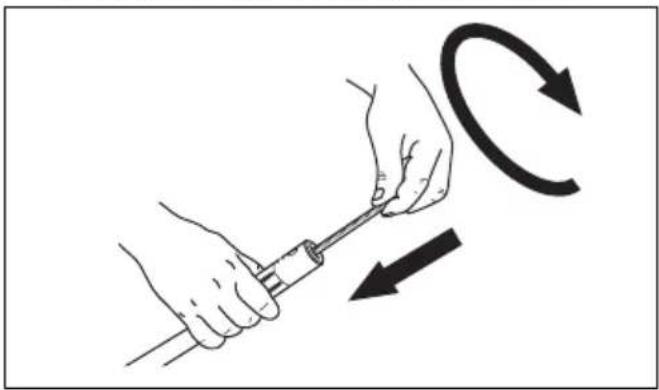

1104 - 009 - 19.05.20222. Lubrificare l'albero di trasmissione.

3. Spingere e ruotare l'albero di trasmissione

contemporaneamente per rimetterlo nel manicotto dell'albero di trasmissione. Mantenere circa 10 mm / 0,40 in. dell'albero di trasmissione all'esterno del bordo del manicotto dell'albero di trasmissione.

4. Allineare il foro del manicotto dell'albero di

trasmissione alla manopola sul coperchio della frizione.

5. Spingere e ruotare l'albero di trasmissione allo

stesso tempo per fissarlo. Ricerca guasti Il motore non si avvia Controllo Possibile causa Procedimento Interruttore di arresto. Verificare che l'interruttore di arresto sia in posizione di arresto. Affidare la sostituzione dell'interrutto- re di arresto a un'officina autorizzata. Ganci del motorino di avviamento. I ganci del motorino di avviamento non possono muoversi liberamente. Rimuovere il coperchio del motorino di avviamento e pulire la zona circo- stante i ganci. Vedere Panoramica del prodotto alla pagina 116

Chiedere aiuto a un'officina autoriz- zata. Serbatoio carburante. Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sostituire con carburante corretto. 1104 - 009 - 19.05.2022 139Controllo Possibile causa Procedimento Candela. La candela è sporca o umida. Accertarsi che la candela sia asciutta e pulita. La distanza tra gli elettrodi della can- dela è errata. Pulire la candela. Assicurarsi che la distanza tra gli elettrodi sia corretta. Accertarsi che la candela sia munita di un dispositivo di soppressione. Fare riferimento ai Dati tecnici per in- formazioni sulla corretta distanza tra gli elettrodi. La candela è allentata. Serrare la candela. Il motore si avvia ma si arresta nuovamente Controllo Possibile causa Procedimento Serbatoio del carbu- rante Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sosti- tuire con carburante corretto. Filtro dell'aria Il filtro dell'aria è ostruito. Pulire il filtro dell'aria. Trasporto, stoccaggio e smaltimento Trasporto e rimessaggio

• Fare raffreddare sempre il prodotto prima del rimessaggio.

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.

• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

• Svuotare il carburante prima del trasporto o prima di lunghi periodi di rimessaggio. Smaltire il carburante presso un apposito centro di smaltimento.

• Fissare la protezione di trasporto durante il trasporto e lo stoccaggio.

• Rimuovere il cappuccio dalla candela.

• Fissare il prodotto durante il trasporto. Assicurarsi che non si possa spostare.

• Pulire ed effettuare la manutenzione del prodotto prima di lunghi periodi di stoccaggio. Dati tecnici Dati tecnici 553RBX Motore Cilindrata, cm

50,6 Regime minimo, giri/min 2800 Regime di massima raccomandato, giri/min 13000 Regime albero in uscita, giri/min 9285

140 1104 - 009 - 19.05.2022553RBX

Potenza max. motore a norma ISO 8893, kW/hp @ giri/min. 2,3 / 3,1 @ 9500 Marmitta con convertitore catalitico No Impianto di accensione Candela NGK CMR7H Distanza tra gli elettrodi, mm 0,6-0,7 Carburante e sistema di lubrificazione Capacità del serbatoio del carburante, l/cm³ 0,8/800 Peso Escluso carburante, gruppo di taglio e protezione, kg 12,1 Emissioni di rumore

Livello potenza acustica, misurato dB(A) 115 Livello di potenza acustica, garantito L

dB(A) 118 Livelli di rumorosità

Livello di pressione acustica equivalente rispetto all’udito dell’operatore, misurato in base alle norme EN/ISO 11806 e ISO 22868, dB(A), min/max Equipaggiato con testina portafilo (originale) 103 Equipaggiato con lama tagliaerba (originale) 102 Livelli di vibrazioni

Livelli di vibrazione equivalenti (a hv,eq ) all'impugnatura, misurati in base alle norme EN ISO 11806 e ISO 22867, in m/s

Equipaggiato con testina portafilo, sinistra/destra 3,3/2,7 Equipaggiato con lama tagliaerba (originale) 5,3/3,4

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per il macchinario è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE.

I dati riportati per il livello di pressione acustica equivalente hanno una dispersione statistica tipica (deviazione standard) di 1 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 1 m/s

1104 - 009 - 19.05.2022 141Accessori Accessori Accessori omologati Tipo di accessori Protezione gruppo di taglio n° codice Lama/coltello tagliaerba Multi 300-3 (Ø 300, 3 denti) 537 33 16-03 Multi 255-3 (Ø 255, 3 denti) 537 33 16-03 Multi 275-4 (Ø 275, 4 denti) 537 33 16-03 Multi 330-2 (Ø 330, 2 denti) 537 33 16-03 Coltelli in plastica Tricut Ø 300 mm (le singole lame hanno il n° codice 531 01 77-15) 537 33 16-03 Testina portafilo T35, T35X (Ø filo 2,4 - 3,0 mm) 537 33 16-03 S35 (Ø filo 2,4 - 3,0 mm) 537 33 16-03 T45x (Ø filo 2,7 - 3,3 mm) 537 33 16-03 S ll 537 33 16-03 Coppa di sostegno Fissa – 142 1104 - 009 - 19.05.2022Dichiarazione di conformità Dichiarazione di conformità UE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel: +46-36-146500, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Decespugliatori Marchio Husqvarna Tipo / Modello 553RBX Identificazione Numeri di serie a partire da 2022 e successivi È pienamente conforme alle seguenti norme e direttive UE: Regolamento Descrizione 2006/42/CE "sulle macchine" 2014/30/UE "sulla compatibilità elettromagnetica" 2000/14/CE "sull'emissione di rumore nell'ambiente" 2011/65/UE "sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche" e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN ISO 12100:2021, CISPR 12:2009,

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svezia, ha eseguito il controllo-tipo facoltativo per conto di Husqvarna AB. Numero del certificato: SEC/17/2462 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Svezia, ha altresì verificato l'accordo in base all'Appendice V della Direttiva del Consiglio 2000/14/EG. Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 140

2022-05-09 Stefan Holmberg, Responsabile R&S , Technology Management, Husqvarna AB Responsabile della documentazione tecnica
