BEDIENUNGSANLEITUNG 553RBX HUSQVARNA

28. Operator’s manual

• 2022-05-09 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Responsible for technical documentation UK Importer: Husqvarna UK Ltd Preston Road, Co. Durham DL5 6UP 1104 - 009 - 19.05.2022 29Inhalt Einleitung p. 30
• Sicherheit p. 32
• Sicherheitshinweise für die Wartung p. 39
• Sicherer Umgang mit Kraftstoff p. 40
• Montage p. 40
• Betrieb p. 44
• Wartung p. 50
• Fehlerbehebung p. 54
• Transport, Lagerung und Entsorgung p. 55
• Technische Angaben p. 55
• Zubehör p. 56

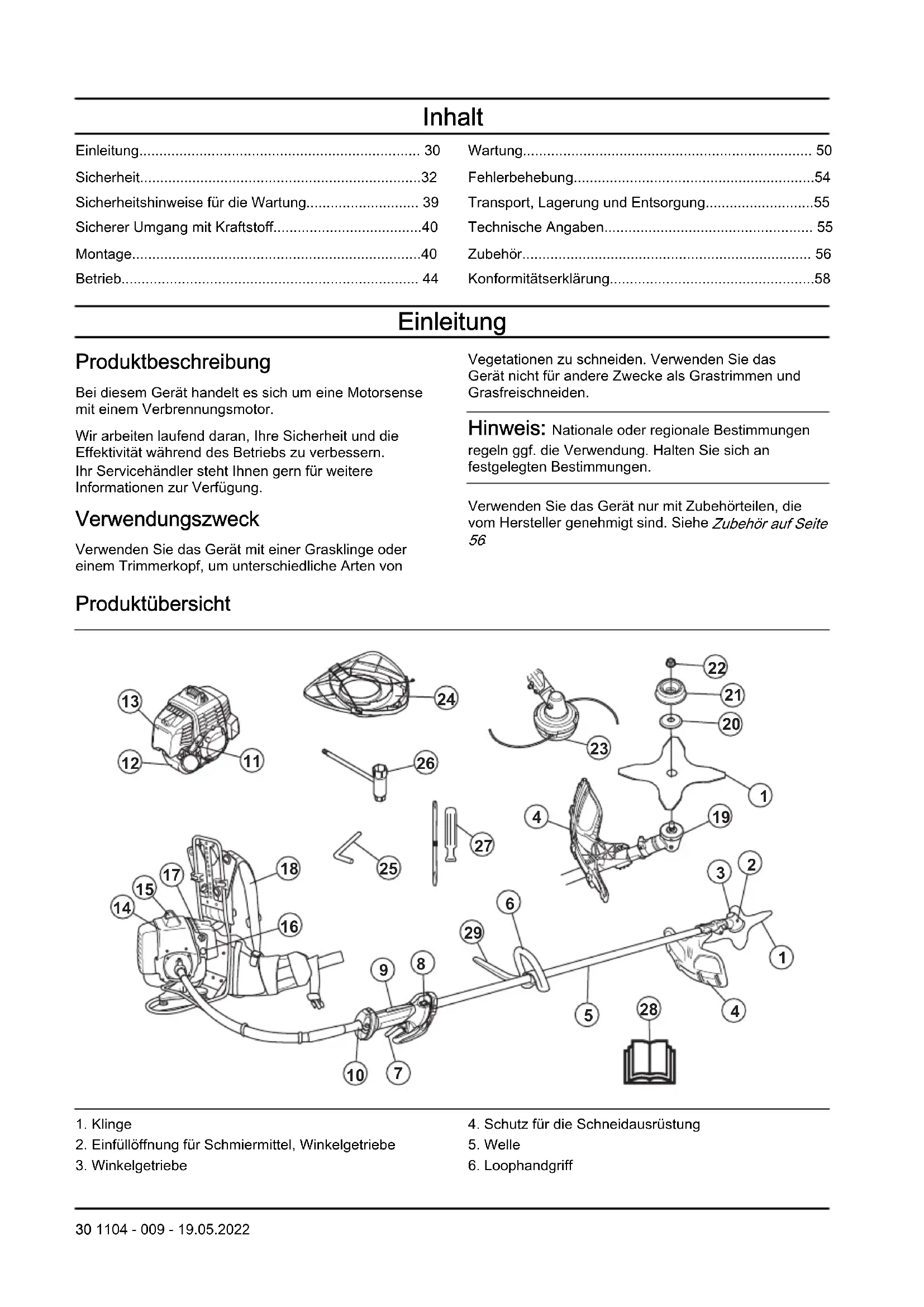

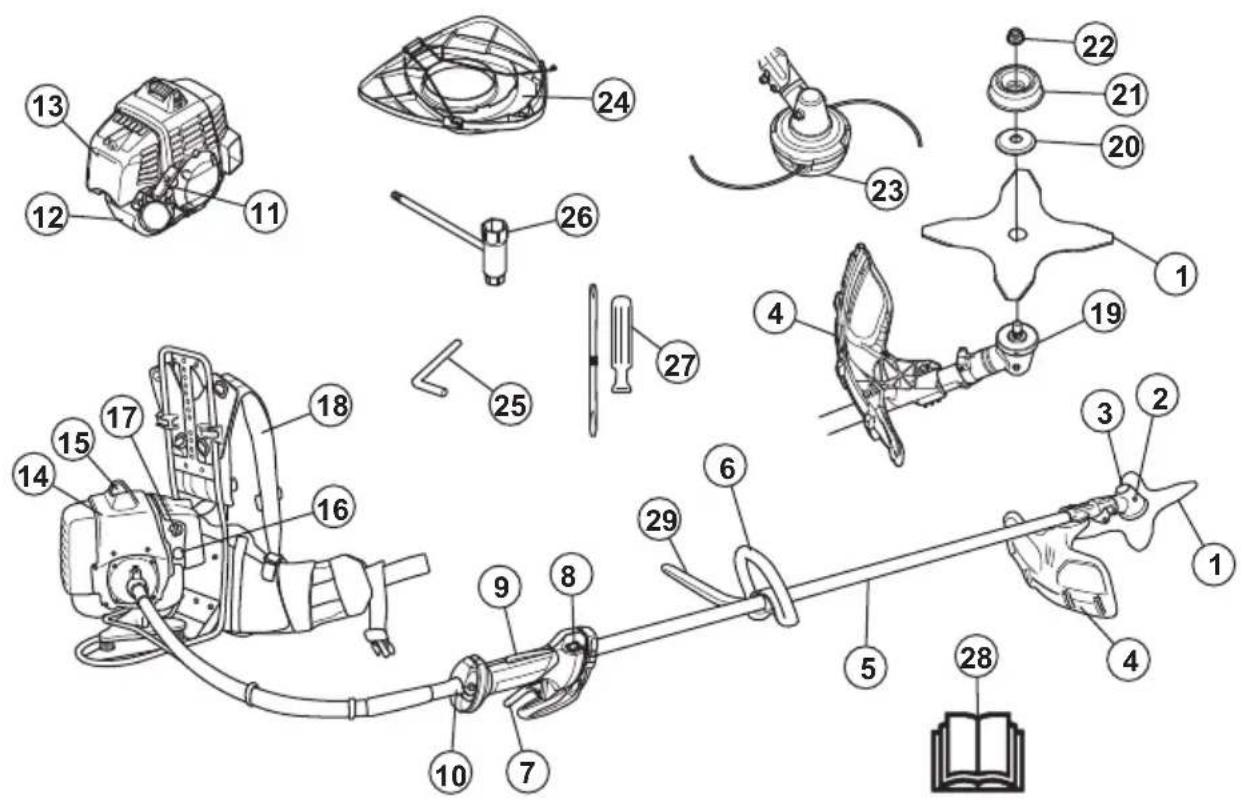

• Konformitätserklärung Einleitung Produktbeschreibung Bei diesem Gerät handelt es sich um eine Motorsense mit einem Verbrennungsmotor. Wir arbeiten laufend daran, Ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht Ihnen gern für weitere Informationen zur Verfügung. Verwendungszweck Verwenden Sie das Gerät mit einer Grasklinge oder einem Trimmerkopf, um unterschiedliche Arten von Vegetationen zu schneiden. Verwenden Sie das Gerät nicht für andere Zwecke als Grastrimmen und Grasfreischneiden. Hinweis: Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Halten Sie sich an festgelegten Bestimmungen. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Siehe Zubehör auf Seite p. 58

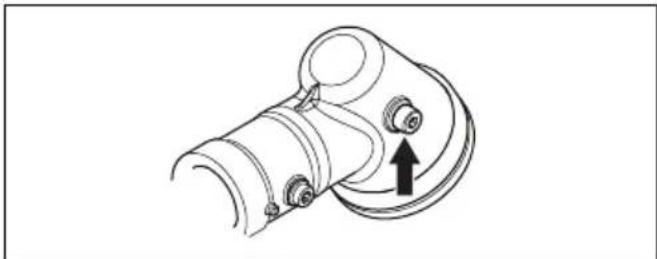

2. Einfüllöffnung für Schmiermittel, Winkelgetriebe

4. Schutz für die Schneidausrüstung

10. Flexible Antriebswellenverbindung

15. Zündkappe und Zündkerze

28. Bedienungsanleitung

Symbole auf dem Gerät WARNUNG! Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Tragen Sie dort, wo Gegenstände auf Sie fallen können, einen Schutzhelm. Tragen Sie einen geprüften Gehör- und Augenschutz. Maximale Drehzahl der Abtriebswelle. Dieses Gerät entspricht den geltenden EG-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Das Gerät kann Objekte umherschleudern und Verletzungen verursachen.

15 m Halten Sie während des Betriebs des Geräts einen Mindestabstand von 15 m/50 ft. zu Personen oder Tieren ein. Falls die Schneidausrüstung auf einen Gegenstand trifft, der nicht sofort geschnitten wird, besteht die Gefahr eines Klingenstoßes. Das Gerät kann Körperteile abtrennen. Halten Sie während des Betriebs des Geräts einen Mindestabstand von 15 m/50 ft. zu Personen oder Tieren ein. Die Pfeile zeigen die Begrenzungen für die Position des Griffs. Choke. Kraftstoffpumpenblase. Tragen Sie zugelassene Schutzhandschuhe. Tragen Sie robuste und rutschfeste Stiefel. Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 55

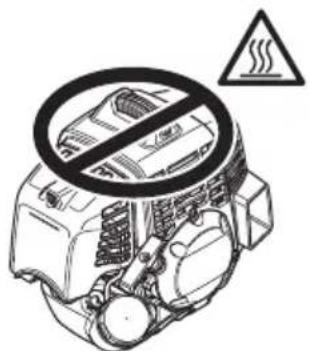

Halten Sie alle Körperteile von heißen Oberflächen fern. yyyywwxxxx Auf dem Typenschild ist die Seriennummer ange- geben. yyyy ist das Pro- duktionsjahr, und ww steht für die Produktionswoche. 1104 - 009 - 19.05.2022 31Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU- Typgenehmigung für dieses Produkt. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Nehmen Sie ohne die Zustimmung des Herstellers keine Änderung an dem Gerät vor und verwenden Sie stets Originalzubehör. Nicht genehmigte Änderungen und/oder nicht genehmigtes Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

• Die Innenseite des Schalldämpfers enthält Chemikalien, die karzinogen sein können. Berühren Sie den Schalldämpfer nicht, wenn er beschädigt ist.

• Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld, das Störungen bei medizinischen Implantaten verursachen kann. Dies kann zu schweren Verletzungen oder zum Tod führen. Sprechen Sie vor der Anwendung mit Ihrem Arzt und dem Hersteller der medizinischen Implantate.

• Berühren Sie weder Zündkerze noch Zündkabel, wenn der Motor eingeschaltet ist. Es besteht die Gefahr von elektrischen Schlägen.

• Ihre Gewährleistung greift nicht bei Schäden, die durch nicht zugelassene Zubehör- oder Ersatzteile verursacht wurden. Sicherheitshinweise für die Montage WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Ziehen Sie die Zündkappe von der Zündkerze ab, bevor Sie das Gerät zusammenbauen.

• Tragen Sie zugelassene Schutzhandschuhe.

• Stellen Sie sicher, dass Sie die Abdeckung und die Welle korrekt zusammenbauen, bevor Sie den Motor starten.

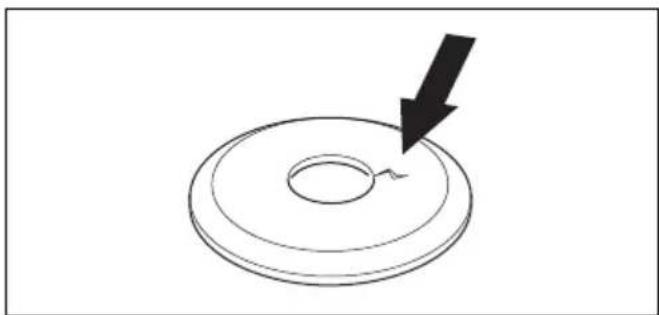

• Das Mitnehmerrad und der Stützflansch müssen korrekt in die Mittelbohrung der Schneidausrüstung einrasten. Eine Schneidausrüstung, die falsch angebracht wurde, kann zu schweren oder sogar tödlichen Verletzungen des Bedieners oder anderer Personen führen.

• Um das Produkt sicher zu bedienen und Verletzungen des Bedieners oder anderer Personen zu vermeiden, muss das Produkt immer korrekt am Tragegurt angebracht sein.

1104 - 009 - 19.05.2022Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Vor der Anwendung müssen Sie den Unterschied zwischen Grasfreischneiden und Grastrimmen verstehen.

• Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Händler oder Ihre Servicewerkstatt. Führen Sie keine Arbeiten aus, mit denen Sie überfordert sind.

• Arbeiten Sie niemals mit einem defekten Gerät. Befolgen Sie die Kontroll-, Wartungs- und Serviceanweisungen in dieser Betriebsanleitung. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Beachten Sie die Anweisungen unter Sicherheitsvorrichtungen am Gerät auf Seite 35

• Vor dem Starten des Geräts müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Stellen Sie sicher, dass Zündkerzenschutz und Zündkabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.

• Verwenden Sie das Gerät niemals, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z. B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeiten nicht nur ermüdend, es können außerdem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.

• Das einzige Zubehör, für das die Motoreinheit als Antriebsquelle verwendet werden darf, sind die im Abschnitt empfohlenen Schneidausrüstungen. Zubehör auf Seite 56

• Erlauben Sie niemals Kindern, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät mit einem rückfedernden Start-/ Stopp-Schalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, können u. U. auch kleine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkappe zu entfernen, wenn das Gerät ohne Aufsicht ist.

• Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.

• Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.

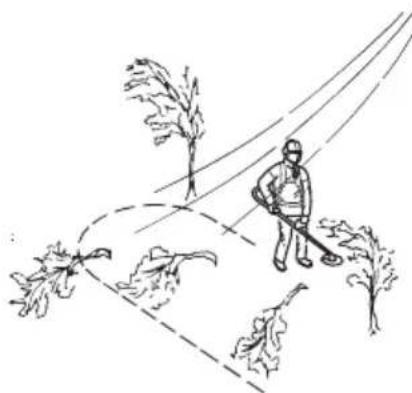

• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15 Metern einhalten. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen. Andernfalls kann es zu schweren Verletzungen kommen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals mit dem Gerät abrupt um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommen. Sie dürfen das Gerät niemals benutzen, wenn im Falle eines Unfalls nicht die Möglichkeit besteht, Hilfe herbeizurufen.

• Kontrollieren Sie immer den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.

• Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.

• Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Sorgen Sie für einen festen Stand.

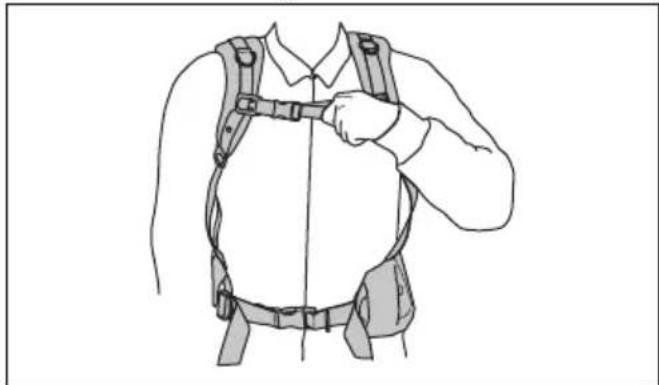

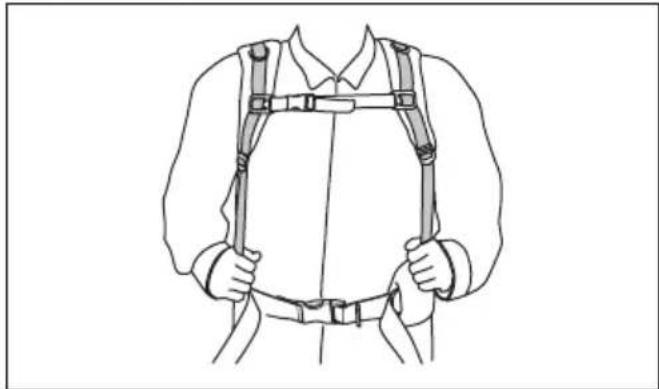

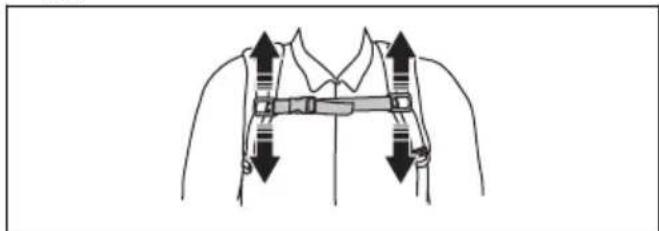

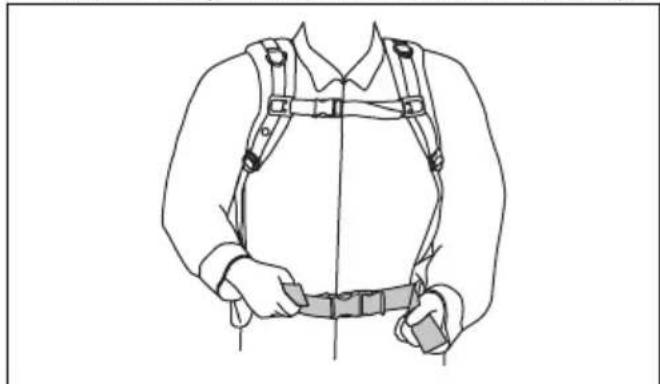

• Verwenden Sie stets den Tragegurt, und halten Sie den Schaft auf der rechten Körperseite, wenn Sie das Gerät bedienen.

• Die Schneidausrüstung muss sich unterhalb der Taille befinden.

• Beim Weitergehen ist der Motor abzustellen. Bei längeren Wegstrecken und Transporten müssen Sie den Transportschutz anbringen.

• Stellen Sie das Gerät niemals mit laufendem Motor unbeaufsichtigt ab. 1104 - 009 - 19.05.2022 33• Stoppen Sie den Motor und die Schneidausrüstung, bevor Sie Material entfernen, das sich um die Klingenwelle festgesetzt hat. Weder der Benutzer des Geräts noch andere Personen dürfen versuchen, das Mähgut aufzusammeln, solange der Motor läuft oder die Schneidausrüstung rotiert, weil dadurch schwere Verletzungen verursacht werden können. Während des Betriebs und eine Weile danach kann das Winkelgetriebe heiß sein. Beim Berühren besteht Verbrennungsgefahr.

• Achten Sie auf hochgeschleuderte Gegenstände. Tragen Sie immer einen zugelassenen Augenschutz. Beugen Sie sich niemals über den Schutz der Schneidausrüstung. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

• Manchmal setzen sich Äste oder Gras zwischen Schutz und Schneidausrüstung fest. Stellen Sie immer den Motor ab, bevor Sie das Gerät reinigen.

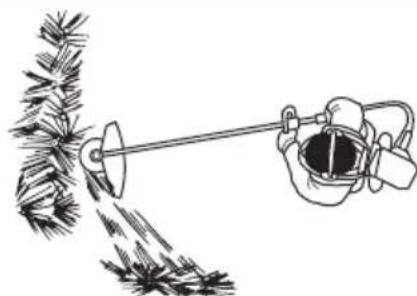

• Maschinen mit Säge- oder Grasklingen können heftig zur Seite geschleudert werden, wenn die Klinge auf einen festen Gegenstand trifft. Dies wird als Klingenstoß bezeichnet. Bei einem Klingenstoß kann so viel Energie freigesetzt werden, dass das Gerät und/oder der Benutzer weggeschleudert werden und die Kontrolle über das Gerät verloren geht. Ein Klingenstoß kann auftreten, wenn das Gerät Stümpfe rodet, durch Kollisionen zum Stillstand kommt oder sich verhakt. Ein Klingenstoß tritt mit höherer Wahrscheinlichkeit in Bereichen auf, in denen das geschnittene Material nur schwer zu sehen ist.

• Vermeiden Sie es, im Schneidbereich zwischen 12 und 3 Uhr an der Klinge zu sägen. Aufgrund der Rotationsgeschwindigkeit der Klinge kann ein Rückschlag gerade in diesem Ansatzbereich eintreffen, wenn die Klinge an dicke Stämme angesetzt wird.

• Nach jedem Arbeitsmoment den Motor im Leerlauf laufen lassen. Längerer Betrieb bei hoher Drehzahl ohne Belastung kann schwere Motorschäden verursachen.

• Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald der Motor abgestellt ist.

• Personen mit Kreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie Symptome feststellen, die darauf hinweisen, dass Sie übermäßigen Vibrationen ausgesetzt waren. Einschlafen von Körperteilen, Gefühlsverlust, Kitzeln, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Händen und Handgelenken auf.

• Verwenden Sie kein Gerät mit defekter Zündkappe.

• Verwenden Sie kein Gerät mit defektem Schalldämpfer.

• Halten Sie mit allen Körperteilen ausreichenden Abstand zu Schneidausrüstung und heißen Oberflächen.

• Tragen Sie im Umgang mit der Grasklinge stets Schutzhandschuhe. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände besteht.

• Tragen Sie einen zugelassenen Gehörschutz mit ausreichender Lärmminderung. Eine längerfristige Lärmeinwirkung kann zu bleibenden Gehörschäden führen.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist außerdem eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen müssen die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

• Verwenden Sie einen Gesichtsschutz. Ein Gesichtsschutz allein reicht nicht aus, um die Augen zu schützen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber

1104 - 009 - 19.05.2022zusammen, so dass sie nicht über Ihre Schultern fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät Für Informationen über Sicherheitsvorrichtungen, siehe Produktübersicht auf Seite 30

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Überprüfen und warten Sie die Sicherheitsvorrichtungen regelmäßig. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt.

• Nehmen Sie keine Änderungen an den Sicherheitsvorrichtungen vor. Verwenden Sie das Produkt nicht, wenn Schutzabdeckungen, Sicherheitsschalter oder andere Schutzvorrichtungen nicht montiert oder fehlerhaft sind.

• Für alle Wartungs- und Reparaturarbeiten am Produkt, insbesondere an den Sicherheitsvorrichtungen, ist eine spezielle Schulung erforderlich. Wenn die Sicherheitsvorrichtungen die in dieser Bedienungsanleitung enthaltenen Prüfungen nicht bestehen, müssen Sie sich von einer Servicewerkstatt helfen lassen. Wir garantieren, dass professionelle Reparaturen und Dienste zur Verfügung stehen. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten.

• Verwenden Sie keine Schneidausrüstung ohne eine zugelassene und ordnungsgemäß befestigte Schutzvorrichtung. Siehe Zubehör auf Seite 56

So prüfen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.

2. Stellen Sie den Start-/Stopp-Schalter auf die Position

„Aus“ und stellen Sie sicher, dass der Motor zum Stillstand kommt. So prüfen Sie die Gashebelsperre Die Gashebelsperre arretiert den Gashebel in der Leerlaufstellung, um ein versehentliches Auslösen des Gashebels zu verhindern. Wenn Sie den Handgriff des Gashebels und die Gashebelsperre loslassen, werden beide wieder in ihre Ausgangsstellung zurückgestellt.

1. Drücken Sie die Gashebelsperre (A). Stellen Sie

sicher, dass der Gashebel (B) freigegeben ist.

2. Stellen Sie sicher, dass der Gashebel (B)

in der Leerlaufstellung verriegelt ist, wenn die Gashebelsperre freigegeben wird.

3. Drücken Sie die Gashebelsperre (A) und

kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt. 1104 - 009 - 19.05.2022

354. Stellen Sie sicher, dass die Gashebelsperre (A) und

der Gashebel (B) frei beweglich sind.

5. Starten Sie das Gerät und lassen Sie es auf Vollgas

laufen. Siehe So lassen Sie den Motor an auf Seite

6. Lassen Sie den Gashebel (B) los und prüfen Sie, ob

die Schneidausrüstung stoppt und stehen bleibt. WARNUNG: Wenn sich die Schneidausrüstung bewegt, während sich der Gashebel in Leerlaufstellung befindet, stellen Sie die Leerlaufdrehzahl ein. Siehe So stellen Sie die Leerlaufdrehzahl ein auf Seite 51

So prüfen Sie die Schutzvorrichtung der Schneideausrüstung WARNUNG: Eine falsche oder defekte Schutzvorrichtung für die Schneidausrüstung kann schwere Verletzungen verursachen. Siehe Zubehör auf Seite 56

WARNUNG: Verwenden Sie stets die empfohlene Schutzvorrichtung für die Schneidausrüstung, die Sie benutzen. Wenn eine falsche oder defekte Schutzvorrichtung für die Schneidausrüstung installiert wird, können dadurch schwere Verletzungen verursacht werden. Siehe Zubehör auf Seite

Die Schutzvorrichtung der Schneidausrüstung verhindert, dass der Anwender von umherfliegenden Gegenständen getroffen wird. Es verhindert außerdem Verletzungen, wenn Sie mit der Schneidausrüstung in Kontakt kommen.

1. Führen Sie eine Sichtkontrolle auf Beschädigungen

(z. B. Risse) durch.

2. Tauschen Sie den Schutz für die Schneidausrüstung

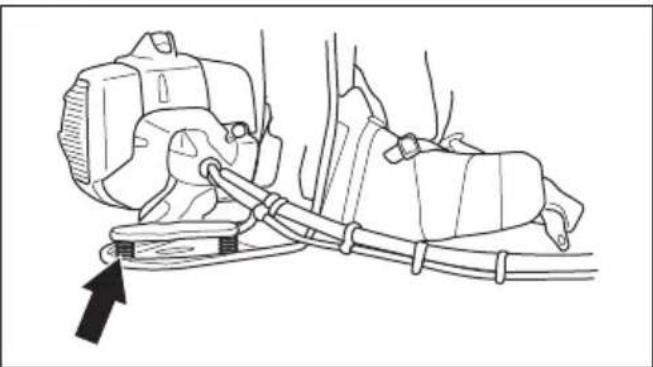

aus, wenn er beschädigt ist. So prüfen Sie das Antivibrationssystem Das Antivibrationssystem verringert Vibrationen in den Griffen auf ein Minimum, wodurch die Arbeit erleichtert wird.

1. Den Motor stoppen

2. Führen Sie eine Sichtkontrolle auf Verformungen

und Beschädigungen (z. B. Risse) durch.

3. Stellen Sie sicher, dass die einzelnen Teile

des Antivibrationssystems ordnungsgemäß befestigt sind. So prüfen Sie den Schalldämpfer WARNUNG: Verwenden Sie niemals ein Gerät mit defektem Schalldämpfer. 36 1104 - 009 - 19.05.2022WARNUNG: Denken Sie daran, dass Abgase heiß sind und Funken enthalten können, die einen Brand verursachen können. Aus diesem Grunde sollte das Produkt niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden! Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. In Bezug auf den Schalldämpfer ist es sehr wichtig, dass Sie die Kontroll-, Wartungs- und Serviceanweisungen stets befolgen.

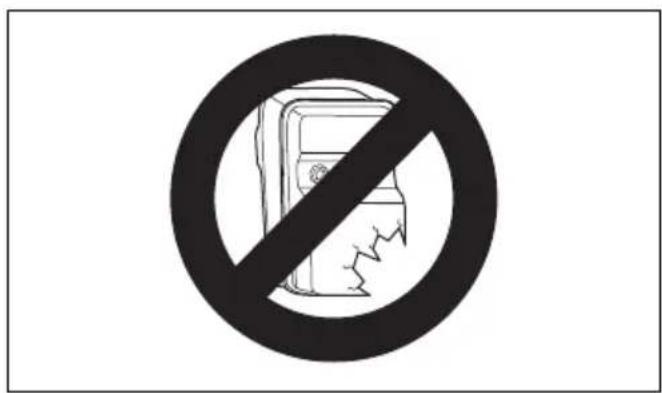

• Kontrollieren Sie regelmäßig, ob der Schalldämpfer fest am Gerät montiert ist. So befestigen und entfernen Sie die Sicherungsmutter WARNUNG: Stellen Sie den Motor ab, tragen Sie Schutzhandschuhe und lassen Sie Vorsicht vor den scharfen Kanten der Schneidausrüstung walten. Die Kontermutter wird zum Sichern bestimmter Schneidausrüstungen verwendet. Die Kontermutter hat ein Linksgewinde.

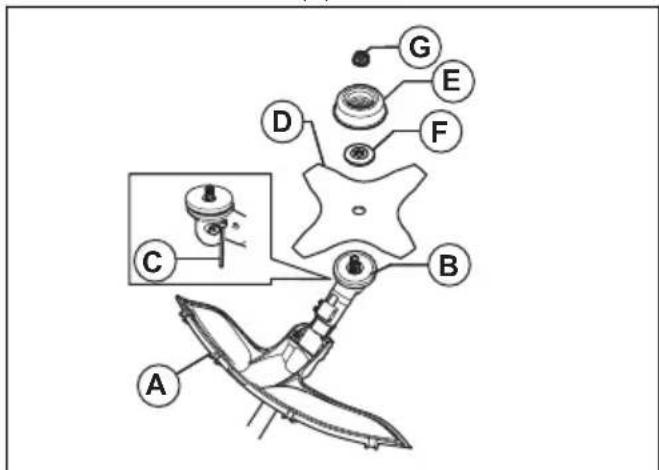

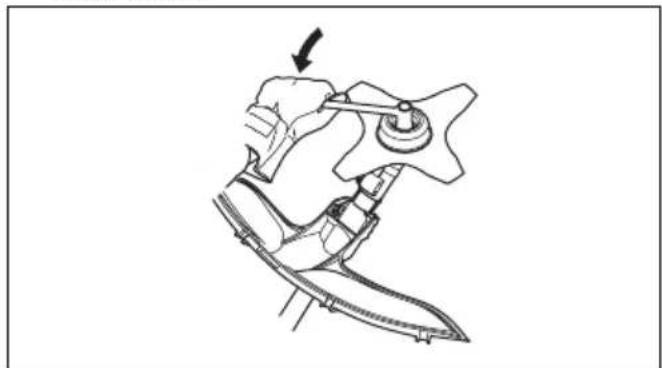

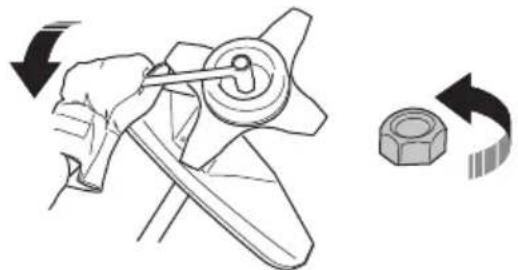

• Ziehen Sie bei der Montage die Kontermutter entgegen der Rotationsrichtung der Schneidausrüstung an.

• Lösen Sie bei der Demontage der Kontermutter die Kontermutter in Rotationsrichtung der Schneidausrüstung.

• Verwenden Sie zum Lösen und Anziehen der Kontermutter einen Steckschlüssel mit langem Schaft. Der Pfeil in der Abbildung zeigt den Bereich, wo Sie den Steckschlüssel ansetzen können. WARNUNG: Beim Lösen und Anziehen der Kontermutter besteht Gefahr, sich an der Klinge zu verletzen. Während dieses Vorgangs müssen Sie stets sicherstellen, dass Sie der Klingenschutz vor Verletzungen an der Hand schützt. Hinweis: Stellen Sie sicher, dass Sie die Sicherungsmutter nicht von Hand drehen können. Ersetzen Sie die Mutter, wenn die Nylonsicherung nicht über einen Widerstand von mindestens 1,5 Nm verfügt. Nachdem sie ca. 10 Mal aufgeschraubt wurde, müssen Sie die Kontermutter ersetzen. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände bestehen kann. 1104 - 009 - 19.05.2022 37• Tragen Sie einen Gehörschutz mit ausreichender Dämmwirkung. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Tragen Sie Schutzstiefel mit Stahlkappen und rutschfesten Sohlen.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets eng anliegende Kleidung, lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schulter fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Tragegurt-Schnellverschluss WARNUNG: Verwenden Sie den Tragegurt nicht, wenn die Schnellösefunktion defekt ist. Stellen Sie sicher, dass die Schnelllösefunktion korrekt funktioniert, wenn Sie das Gerät einstellen. WARNUNG: Stellen Sie sicher, dass das Gerät sicher am Kabelbaum befestigt ist, wenn Sie es bedienen. Wenn dies nicht der Fall ist, können Sie das Gerät nicht sicher steuern und sich selbst oder andere verletzen. Die Schnelllösefunktion befindet sich vorn am Tragegurt. Die Riemen des Tragegurts müssen sich stets in der richtigen Position befinden. In einem Notfall können Sie sich mit der Schnelllösefunktion sicher vom Gerät befreien. Schneidausrüstung WARNUNG: Die Schneidausrüstung darf sich nicht drehen, während Sie Arbeiten daran ausführen. Stellen Sie sicher, dass der Motor nicht mehr läuft. Entfernen Sie die Zündkappe, bevor Sie Arbeiten an der Schneidausrüstung ausführen. WARNUNG: Stellen Sie sicher, dass die Schneidausrüstung unbeschädigt ist. Eine beschädigte Schneidausrüstung kann Unfälle verursachen. Ersetzen Sie die Schneidausrüstung, wenn sie beschädigt ist. 38 1104 - 009 - 19.05.2022WARNUNG: Verwenden Sie die richtige Schneidausrüstung. Verwenden Sie die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz, siehe Zubehör auf Seite 56

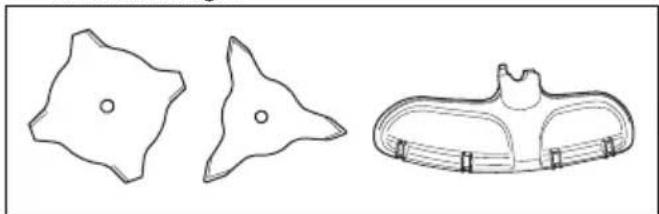

• Verwenden Sie zum Schneiden von dichtem Gras eine Grasklinge.

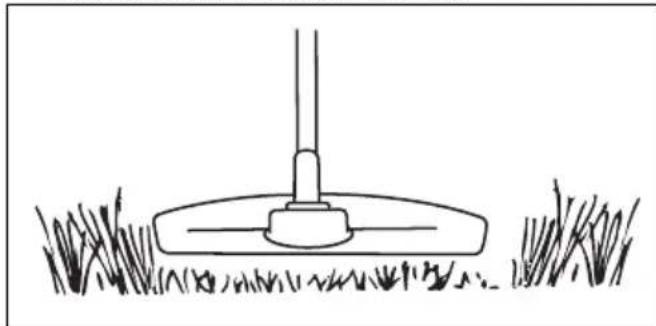

• Verwenden Sie zum Schneiden von Rasen den Trimmerkopf.

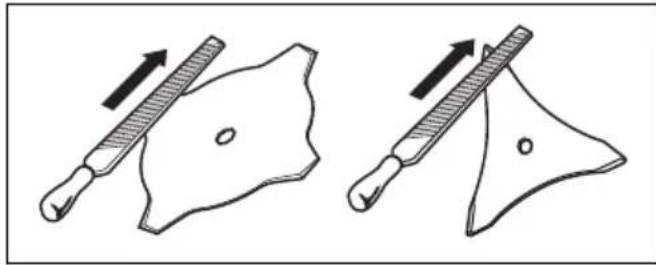

• Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft! Befolgen Sie die Anweisungen in

schärfen Sie Grasmesser und Grasklinge auf Seite

und verwenden Sie die empfohlene Schärflehre.

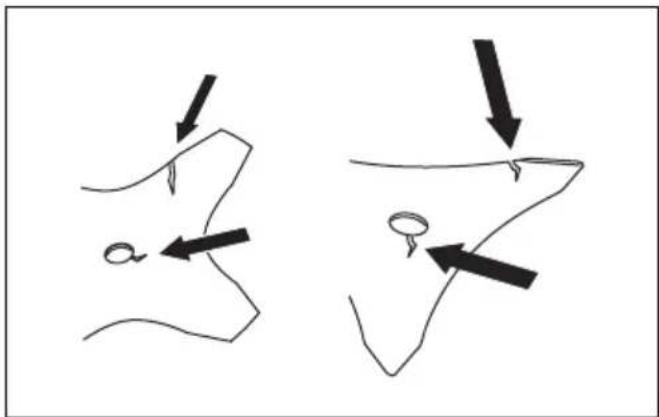

• Überprüfen Sie die Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie die beschädigte Schneidausrüstung.

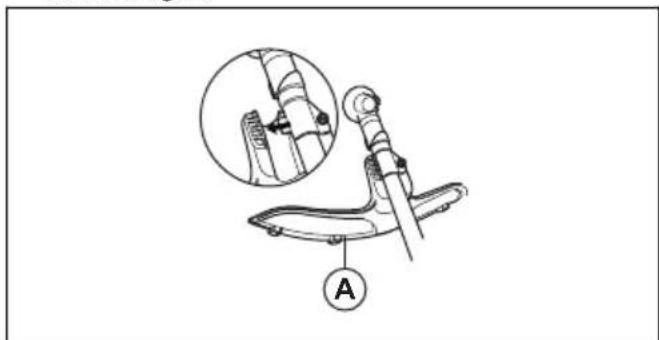

• Die Schneidausrüstung immer nur mit empfohlenem Schutz verwenden. Siehe Zubehör auf Seite 56

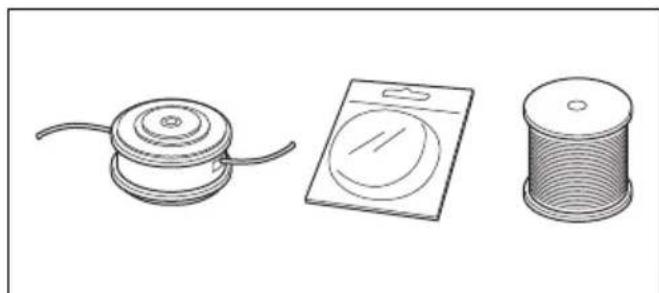

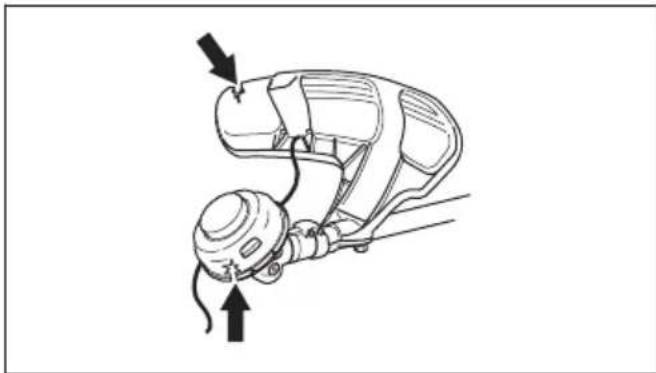

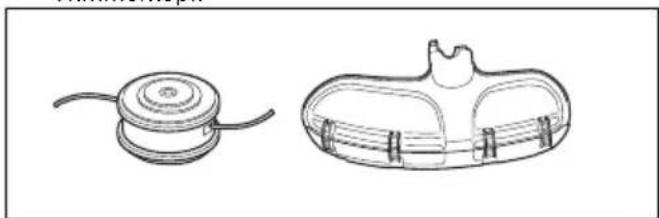

Trimmerkopf WARNUNG: Achten Sie stets darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um gesundheitsschädliche Vibrationen zu vermeiden.

• Verwenden Sie nur empfohlene Trimmerköpfe und -fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei gleichem Fadendurchmesser erfordert ein längerer Trimmerfaden eine größere Motorleistung als ein kurzer.

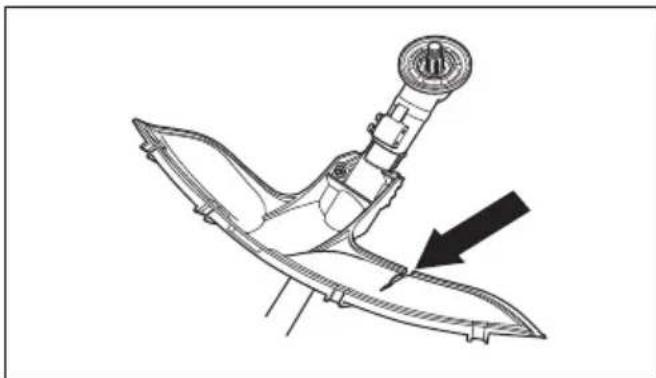

• Achten Sie darauf, dass das Messer am Trimmerschutz intakt ist. Dieses schneidet den Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung für einige Tage in Wasser ein, um die Lebensdauer zu erhöhen. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schalten Sie den Motor aus, stellen Sie sicher, dass die Schneidausrüstung still steht und lassen Sie das Gerät abkühlen, bevor Sie die Wartung durchführen.

• Trennen Sie die Zündkappe vor Beginn der Wartung.

• Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas, das zum Tod führen kann. Betreiben Sie das Gerät nicht in geschlossenen Räumen.

• Die Abgase des Motors sind heiß und können Funken schlagen. Lassen Sie das Gerät nicht im Innenbereich oder in der Nähe von brennbaren Materialien laufen.

• Zubehörteile und Änderungen am Gerät, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Gerät nicht. Verwenden Sie immer Originalzubehör.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Geräts.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Lassen Sie alle anderen Wartungsarbeiten von einer autorisierten Husqvarna Servicewerkstatt durchführen.

• Lassen Sie das Gerät regelmäßig von einer autorisierten Husqvarna Servicewerkstatt warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile. 1104 - 009 - 19.05.2022 39Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Mischen Sie den Kraftstoff weder im Innenbereich noch in der Nähe einer Wärmequelle.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl, und lassen Sie das Gerät trocknen. Entfernen Sie unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

• Starten Sie den Motor niemals, wenn Sie Öl oder Kraftstoff auf das Gerät oder auf Ihren Körper verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam, und lassen Sie den Druck vorsichtig entweichen.

• Stellen Sie sicher, dass beim Tanken und Kraftstoffmischen (Benzin und Zweitaktöl) oder Ablassen des Kraftstofftanks eine ausreichende Belüftung gegeben ist.

• Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine ausreichende Belüftung zu sorgen.

• Drehen Sie den Tankdeckel sorgfältig zu, da ansonsten Brandgefahr besteht.

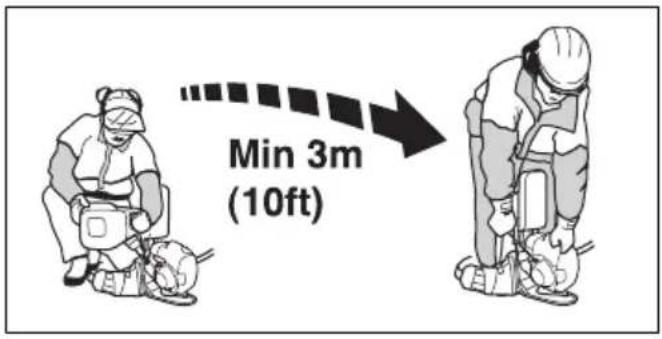

• Stellen Sie vor dem Einschalten das Gerät in einem Abstand von mindestens 3 m von der Stelle auf, wo Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten kann, wenn Sie das Gerät oder den Kraftstoffbehälter transportieren.

• Bewegen Sie sich mit dem Gerät oder einen Kraftstoffbehälter nicht in Bereichen mit offenem Feuer, Funkenbildung oder Zündflammen. Stellen Sie sicher, dass sich im Lagerbereich keine offene Feuerquelle befindet.

• Verwenden Sie zum Transportieren oder Einlagern des Kraftstoffs nur zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Gerät für längere Zeit einlagern. Entsorgen Sie den Kraftstoff an Orten, die durch die lokalen gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit einlagern.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie das Gerät einlagern, um sicherzustellen, dass der Motor nicht unbeabsichtigt starten kann. Montage Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. WARNUNG: Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, bevor Sie das Gerät zusammenbauen. 40 1104 - 009 - 19.05.2022So montieren Sie die flexible Antriebswelle

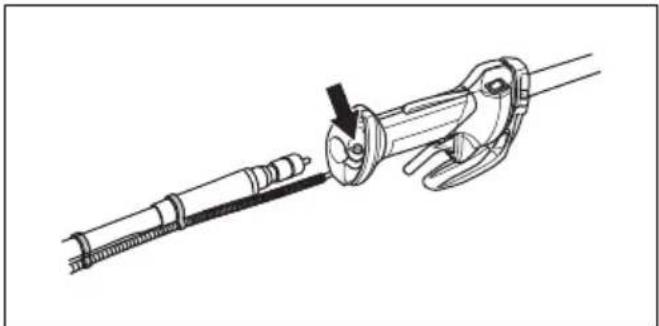

1. Entfernen Sie die 2 Schrauben an der

Führungsrohrverbindung.

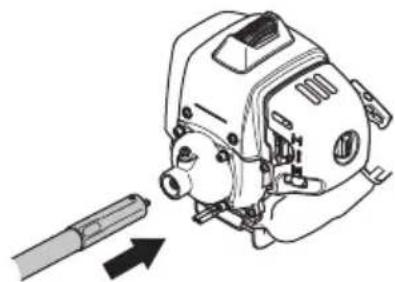

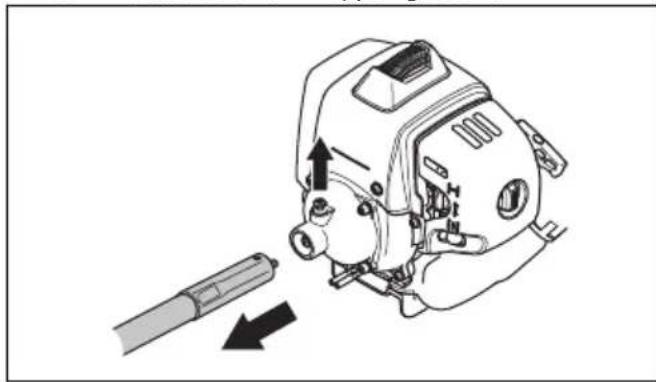

2. Führen Sie die flexible Antriebswelle durch die

Schlaufen am Kabelbaum.

3. Drehen und drücken Sie die flexible Antriebswelle

gleichzeitig, um sie zu verbinden.

4. Ziehen Sie die 2 Schrauben an.

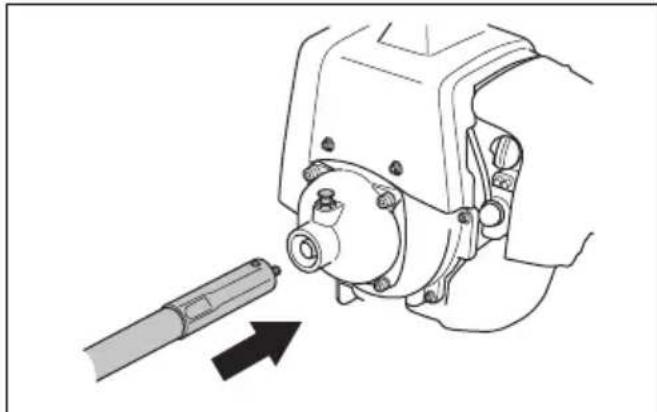

5. Montieren Sie die Hülse der Antriebswelle am

Kupplungsdeckel. Drehen und drücken Sie die Antriebswelle gleichzeitig, um sie zu verbinden.

6. Stellen Sie sicher, dass der Sperrstift in seine

Ausgangsstellung zurückgeht. So schließen Sie das Gaskabel und die Kabel des Stoppschalters an

1. Öffnen Sie die Abdeckung.

2. Verbinden Sie den Gaszug vom Kabelbaum (A) mit

dem Gaszug (B) vom Motor in der Abdeckung.

3. Schließen Sie die Abdeckung.

4. Verbinden Sie die Kabel des Stoppschalters mit den

zugehörigen Steckern des Motors. So montieren Sie den Loophandgriff

1. Bringen Sie den Loophandgriff auf der Welle an.

2. Montieren Sie den Abstandhalter in die Führung

im Loophandgriff. Montieren Sie die Mutter und die Schraube. Ziehen Sie sie nicht vollständig an.

3. Bringen Sie das Gerät in eine geeignete

4. Ziehen Sie die Mutter und die Schraube an.

So montieren Sie den J-Griff WARNUNG: Verwenden Sie den J-Griff mit Grasklingen/Grasmesser oder Trimmerköpfen/Kunststoffmessern. Verwenden Sie mit dem J-Griff keine Säge- oder Freischneideblätter.

1. Befestigen Sie den J-Griff mit 3 Schrauben am

2. Bringen Sie das Gerät in eine geeignete

3. Ziehen Sie die Schrauben an.

1104 - 009 - 19.05.2022 41So montieren Sie die Schneidausrüstung Die Schneidausrüstung umfasst eineSchneidvorrichtung und einen Schutz für dieSchneidausrüstung. WARNUNG: Tragen Sie stets Schutzhandschuhe. WARNUNG: Verwenden Sie immer den Schutz, der für die Schneidausrüstungempfohlen wird. Siehe Zubehör auf Seite

WARNUNG: Eine nicht korrekt montierte Schneidausrüstung kann zuVerletzungen oder zum Tod führen. So montieren Sie die Schutzabdeckung ACHTUNG: Verwenden Sie die Schutzabdeckung, wenn Sieeinen Trimmerkopf/eine Kunststoffklingeverwenden. Verwenden Sie dieSchutzabdeckung nicht, wenn Sie eineGrasklinge verwenden.1. Drücken Sie die Schutzabdeckung in die Nut derSchutzvorrichtung der Schneidausrüstung.2. Bringen Sie die Schutzabdeckung an derSchutzvorrichtung der Schneidausrüstung mit den4 Verschlusshaken in Position. So entfernen Sie die Schutzabdeckung

• Lösen Sie die Verschlusshaken mit demZündkerzenschlüssel. So bringen Sie die Grasklinge und den Grasklingenschutz/Kombischutz an

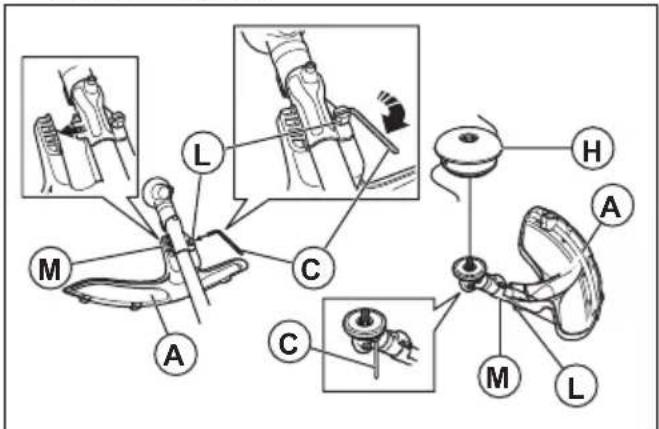

1. Setzen Sie den Klingenschutz/Kombischutz (A) aufdie Welle, und ziehen Sie die Schraube fest, um ihnzu befestigen.

2. Stellen Sie sicher, dass die Schutzverlängerungentfernt wurde.3. Drehen Sie die Abtriebswelle, bis sich einesder Löcher des Mitnehmerrads (B) mit dementsprechenden Loch im Getriebegehäuse deckt.4. Stecken Sie den Sperrstift (C) in das Loch, sodassdie Welle fixiert ist.5. Montieren Sie die Grasklinge (D), die Stützkappe (F)und den Stützflansch (E) an der Abtriebswelle.

6. Stellen Sie sicher, dass das Mitnehmerrad und dieStützflansch korrekt im Mittelloch der Grasklingeeinrasten.7. Bringen Sie die Mutter (G) an. 1104 - 009 - 19.05.20228. Ziehen Sie die Mutter mit dem Steckschlüssel an.Halten Sie die Welle des Steckschlüssels nahedem Klingenschutz. Ziehen Sie in entgegengesetzterRichtung an, in der sich die Schneidausrüstungdreht. Ziehen Sie sie mit einem Anzugsmoment von35-50 Nm an. So montieren und demontieren Sie die Schutzvorrichtung der Schneidausrüstung und den Trimmerkopf ACHTUNG: Stellen Sie sicher, dass die Schutzabdeckung montiert wurde.1. Setzen Sie die richtige Schutzvorrichtung für dieSchneidausrüstung (A) für den Trimmerkopf ein.Siehe Zubehör auf Seite 56 2. Befestigen Sie die Schutzvorrichtung derSchneidausrüstung an der Halterung amFührungsrohr.3. Montieren Sie die Schutzvorrichtung derSchneidausrüstung mit der Schraube.4. Montieren Sie das Mitnehmerrad (B) an derAbtriebswelle.5. Drehen Sie die Abtriebswelle, bis sich eines derLöcher des Mitnehmers mit dem entsprechendenLoch im Getriebegehäuse deckt.6. Stecken Sie den Sperrstift (C) in das Loch, so dassdie Achse fixiert ist.

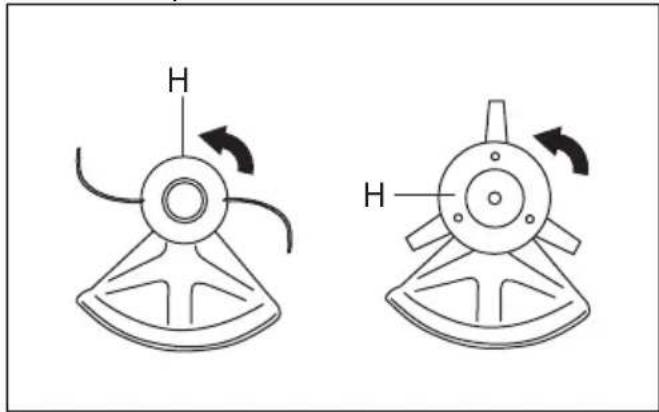

7. Drehen Sie den Trimmerkopf /Kunststoffmesser(H) entgegen der Rotationsrichtung desTrimmerkopfs/der Kunststoffmesser.

8. Der Ausbau erfolgt in umgekehrter Reihenfolge.

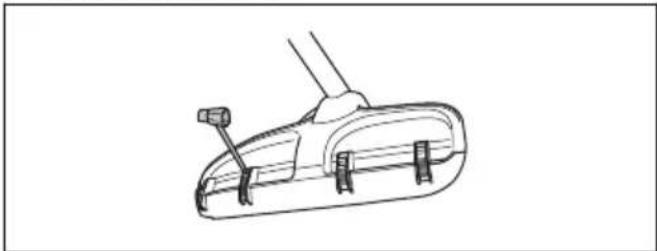

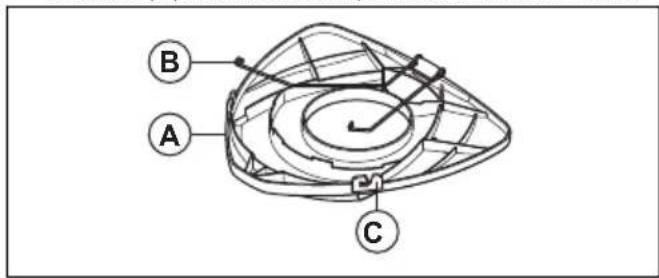

So installieren Sie den Transportschutz 1. Installieren Sie die Klinge im Transportschutz (A).2. Stecken Sie die beiden Halterungen (B) in dieSchlitze (C), um den Transportschutz zu montieren.

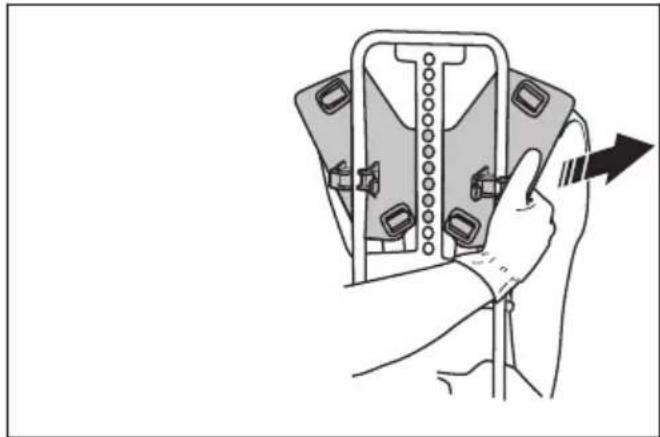

So stellen Sie die Höhe der Rückplatte ein

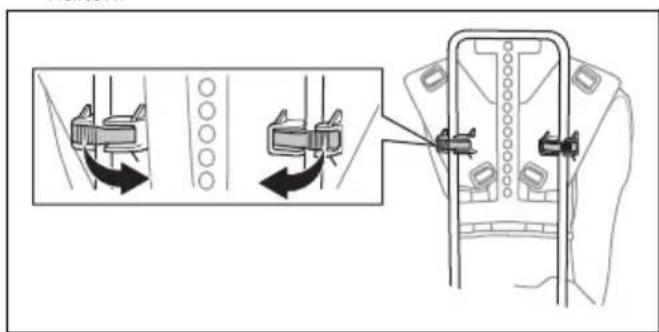

1. Lösen Sie die 2 Halterungen, die die Rückplattehalten.1104 - 009 - 19.05.2022

432. Lösen Sie die Rückplatte an einer Seite vom

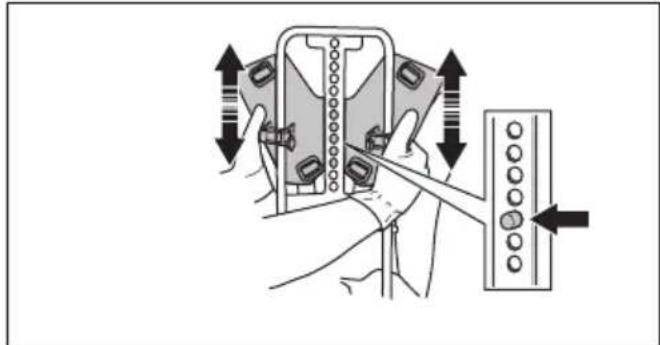

3. Stellen Sie die Rückplatte auf die richtige Höhe ein.

Stellen Sie sicher, dass der Stift durch eines der Löcher am Rahmen geführt wird. So stellen Sie den Tragegurt ein

1. Legen Sie den Tragegurt des Geräts an.

2. Ziehen Sie den Hüftgurt fest an. Stellen Sie sicher,

dass der Hüftgurt auf einer Höhe mit der Hüfte liegt.

3. Ziehen Sie den Brustgurt fest.

4. Stellen Sie den Brustgurt in der Höhe ein. Stellen Sie

sicher, dass der Brustgurt gut am Körper gespannt ist.

5. Stellen Sie den Schulterriemen ein, bis das Gewicht

gleichmäßig auf Ihren Schultern verteilt ist. Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Bevor Sie das Produkt in Betrieb nehmen

• Untersuchen Sie den Arbeitsbereich, um sicherzustellen, dass Sie die Art des Geländes, die Neigung des Bodens und mögliche Hindernisse wie Steine, Äste und Gräben kennen.

• Führen Sie eine Überholung des Geräts durch. 44 1104 - 009 - 19.05.2022• Führen Sie Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Bedienungsanleitung beschrieben sind.

• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen, Griffe und die Schneidausrüstung richtig montiert und nicht beschädigt sind.

• Stellen Sie sicher, dass auf der Unterseite der Grasklingenzähne oder am Mittelloch der Klinge keine Risse sind. Ersetzen Sie die Klinge bei Beschädigung.

• Überprüfen Sie den Stützflansch auf Risse. Ersetzen Sie den Stützflansch bei Beschädigung.

• Stellen Sie sicher, dass die Sicherungsmutter nicht von Hand entfernt werden kann. Wenn Sie sie von Hand entfernen, hält sie die Schneidausrüstung nicht ausreichend in Stellung, und Sie müssen sie ersetzen.

• Überprüfen Sie den Klingenschutz auf Beschädigungen oder Risse. Ersetzen Sie den Klingenschutz bei Beschädigungen oder Rissen.

• Überprüfen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung auf Beschädigungen oder Risse. Ersetzen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung bei Beschädigungen oder Rissen. Kraftstoff Dieses Produkt verfügt über einen Zweitaktmotor. ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Verwenden Sie eine Mischung aus Benzin und Zweitaktöl. Benzin ACHTUNG: Verwenden Sie immer Qualitätsbenzin mit Ölbeimischung (mind. 90 Oktan (ROZ)). Der Einsatz von Kraftstoff mit niedrigerer Oktanzahl kann ein Klopfen verursachen. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können. ACHTUNG: Wenn Ihr Gerät mit einem Katalysator ausgestattet ist, verwenden Sie bleifreies Qualitätsbenzin mit Ölbeimischung. Verbleites Benzin zerstört den Katalysator. 1104 - 009 - 19.05.2022 45• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.

• Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10 %ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.

• Bei Dauerbetrieb mit hoher Motordrehzahl sollte eine höhere Oktanzahl gewählt werden. Husqvarna Alkylatkraftstoff Für eine optimale Leistung empfehlen wir Husqvarna Alkylatkraftstoff. Dieser enthält im Vergleich zu herkömmlichem Kraftstoff weniger gefährliche Stoffe, wodurch gefährliche Abgase reduziert werden. Der Kraftstoff hinterlässt eine geringe Menge gefährlicher Rückstände, wenn er verbrannt wird, wodurch die Motorkomponenten sauber bleiben. Dies erhöht die Lebensdauer des Motors. Husqvarna Alkylatkraftstoff ist nicht überall erhältlich. Zweitaktöl ACHTUNG: Unbefriedigende Ölqualität und/oder ein falsches Öl/Kraftstoff-Gemisch kann zu Schäden am Gerät führen und die Lebensdauer von Katalysatoren verringern. ACHTUNG: Verwenden Sie kein Zweitaktöl für wassergekühlte Außenbordmotoren (auch Outboardoil genannt). ACHTUNG: Verwenden Sie kein Öl für Viertaktmotoren.

• Verwenden Sie für beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl.

• Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein anderes qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren. Wenden Sie sich an Ihren Kundendienst zur Auswahl der richtigen Ölsorte. Benzin, l Zweitaktöl, l 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 So mischen Sie Benzin und Zweitaktöl ACHTUNG: Beim Mischen kleiner Kraftstoffmengen wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden.

1. Füllen Sie die halbe Menge des Benzins ein, das

gemischt werden soll.

2. Füllen Sie die komplette Ölmenge ein, und mischen

(schütteln) Sie die Kraftstoffmischung.

3. Geben Sie dann den Rest des Benzins dazu.

4. Mischen (schütteln) Sie sorgfältig die

Kraftstoffmischung, und befüllen Sie den Kraftstofftank des Geräts.

5. Leeren und reinigen Sie den Kraftstofftank, wenn Sie

das Gerät längere Zeit nicht benutzen. Hinweis: Mischen Sie Kraftstoff höchstens für einen Monat im Voraus, und mischen Sie Benzin und Öl immer in einem sauberen, für Benzin zugelassenen Behälter. So füllen Sie den Kraftstofftank

1. Säubern Sie den Bereich rund um den Tankdeckel.

2. Schütteln Sie den Behälter, und stellen Sie

sicher, dass der Kraftstoff vollständig vermischt ist. Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.

3. Entfernen Sie den Kraftstofftankdeckel.

4. Füllen Sie den Kraftstofftank auf.

5. Ziehen Sie den Kraftstofftankdeckel vorsichtig fest.

1104 - 009 - 19.05.20226. Bewegen Sie das Gerät vor dem Start mindestens 3 Meter aus dem Auftankbereich und von der Kraftstoff-Auftankquelle weg. ACHTUNG: Verunreinigungen im Tank führen zu Betriebsstörungen. Reinigen Sie den Kraftstofftank und Kettenöltank regelmäßig, und ersetzen Sie den Kraftstofffilter einmal pro Jahr oder öfter. Arbeitsstellung

• Halten Sie das Produkt mit beiden Händen.

• Halten Sie das Gerät auf der rechten Seite des Körpers.

• Die Schneidausrüstung muss sich unterhalb der Taille befinden.

• Behalten Sie das Produkt immer am Tragegurt.

• Halten Sie sich von den heißen Flächen fern.

• Halten Sie sich von der Schneidausrüstung fern. So lassen Sie den Motor an WARNUNG: Halten Sie den Sicherheitsabstand von 15 m/49 ft. ein, wenn der Motor anspringt. Es besteht die Gefahr, dass sich die Schneidausrüstung zu drehen beginnt.

1. Den Start-/Stopp-Schalter in die Startposition stellen.

2. Drücken Sie die Kraftstoffpumpenblase, bis sich die

3. Bringen Sie den Choke-Hebel in die Choke-Lage.

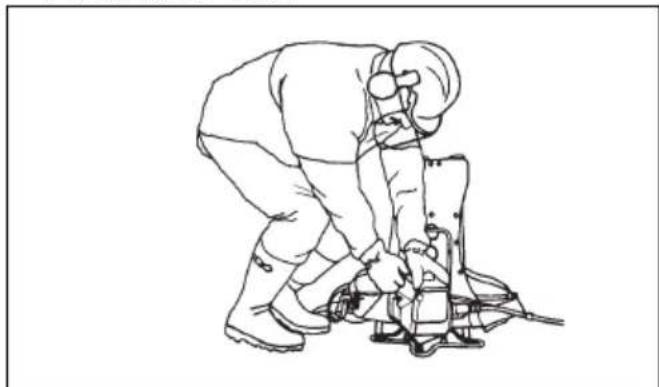

4. Drücken Sie den Gerätekörper mit der linken Hand

gegen den Boden. Stellen Sie sich nicht mit den Füßen auf das Gerät.

5. Ziehen Sie den Startseilhandgriff langsam, bis Sie

einen Widerstand spüren, und ziehen Sie dann mit Kraft am Startseilhandgriff. WARNUNG: Wickeln Sie das Startseil nicht um Ihre Hand.

6. Ziehen Sie weiter am Startseilhandgriff, bis der

Motor startet. ACHTUNG: Ziehen Sie das Startseil nicht bis zum Anschlag heraus. Lassen Sie das Startseil nicht los, wenn es vollständig ausgezogen ist. Lassen Sie das Startseil langsam los. Das Gerät kann beschädigt werden.

7. Wenn der Motor startet, bringen Sie den Choke-

Hebel in die Betriebsposition, und geben Sie Vollgas. Der Gashebel rückt automatisch aus der Startstellung aus.

8. Stellen Sie sicher, dass der Motor einwandfrei läuft.

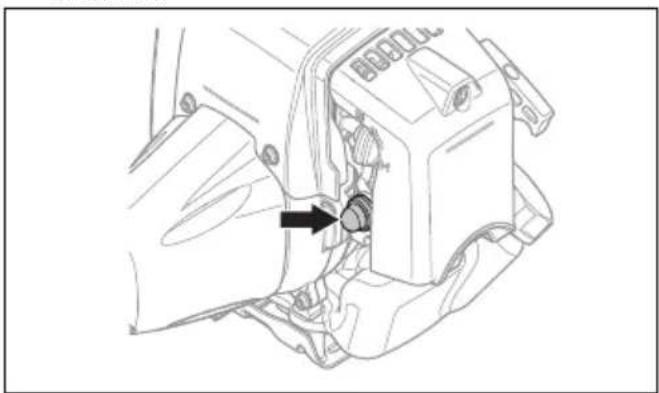

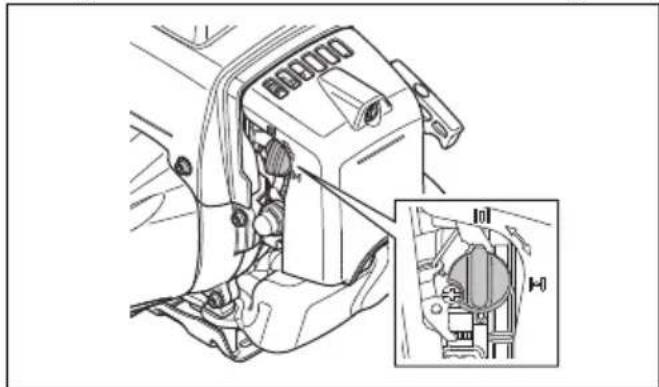

WARNUNG: Halten Sie Körperteile von der Zündkappe fern, um Verbrennungen zu vermeiden. Gefahr von Brandverletzungen. Verwenden Sie das Gerät niemals mit einer defekten Zündkappe. Es besteht die Gefahr von elektrischen Schlägen. 1104 - 009 - 19.05.2022 47Gerät stoppen

• Legen Sie den Stoppschalter in die Stoppposition, um den Motor abzustellen. Allgemeine Arbeitsanweisungen WARNUNG: Seien Sie beim Schneiden von Bäumen, die unter Spannung stehen, vorsichtig. Er kann vor oder nach dem Schneiden in seine normale Position zurückspringen und Sie verletzen oder das Produkt beschädigen.

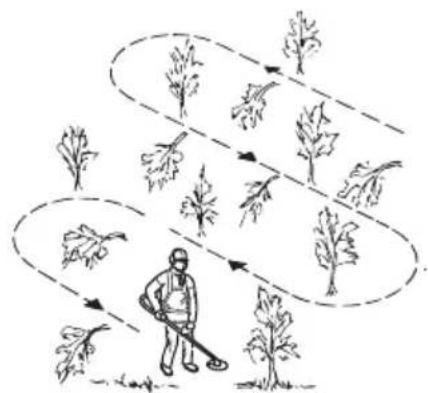

• Machen Sie eine Stelle am Ende des Arbeitsbereichs frei, und beginnen Sie von dort aus mit der Arbeit.

• Bewegen Sie sich in einem regelmäßigen Muster über den Arbeitsbereich.

• Bewegen Sie das Produkt ganz nach links und rechts, um jedes Mal eine Breite von 4–5 m freizumachen.

• Machen Sie eine Strecke von 75 m frei, bevor Sie umkehren und zurückgehen. Nehmen Sie den Kraftstoffkanister mit sich, während Sie fortfahren.

• Bewegen Sie sich in eine Richtung, wo Sie nicht mehr als nötig über Gräben und Hindernisse gehen müssen.

• Bewegen sich in eine Richtung, wo der Wind die geschnittene Vegetation in den bereits freigeschnittenen Bereich fallen lässt.

• Bewegen Sie sich den Hängen entlang, nicht auf und ab. Grasfreischneiden mit Grasklinge ACHTUNG: Verwenden Sie Grasklingen und Grasmesser nicht auf Holz. Verwenden Sie Grasklingen und Grasmesser nur für langes oder grobes Gras.

• Bewegen Sie das Produkt von einer Seite zur anderen.

• Wenn Sie schneiden, beginnen Sie die Bewegung von rechts nach links. Bevor Sie erneut schneiden, bewegen Sie das Produkt nach rechts.

• Schneiden Sie mit der linken Seite der Grasklinge.

• Neigen Sie die Grasklinge nach links, damit das Gras in einer Linie fällt. Dadurch können Sie den Grasschnitt einfacher einsammeln.

• Behalten Sie eine stabile Stellung mit gespreizten Beinen bei.

• Bewegen Sie sich nach jeder Rechtsbewegung vorwärts, und stellen Sie sicher, dass Sie wieder eine stabile Position haben, bevor Sie erneut schneiden.

• Halten Sie die Stützkappe mit einem leichten Druck gegen den Boden, um sicherzustellen, dass die Grasklinge nicht auf den Boden trifft.

1104 - 009 - 19.05.2022• Befolgen Sie diese Anweisungen, um das Risiko zu verringern, dass sich Schnittmaterial um die Grasklinge herum wickelt: a) Geben Sie Vollgas. b) Bewegen Sie die Grasklinge nicht durch bereits geschnittenes Material, wenn Sie das Produkt von links nach rechts bewegen.

• Bevor Sie das Schnittgut aufsammeln, schalten Sie den Motor ab und entfernen Sie das Produkt aus dem Tragegurt. Stellen Sie das Produkt auf dem Boden ab. Grastrimmen mit Trimmerkopf So trimmen Sie Gras

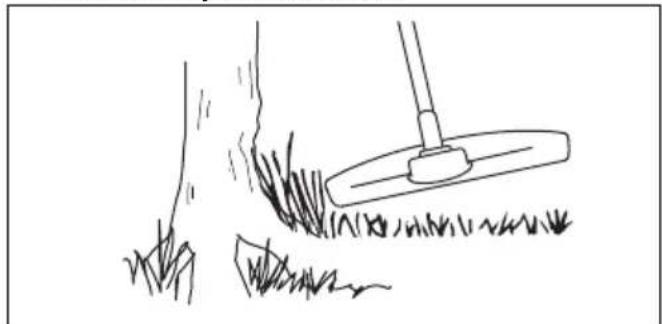

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den Trimmerfaden nicht in das Gras.

2. Verringern Sie die Länge des Trimmerfadens um

3. Senken Sie die Motordrehzahl, um das Risiko,

Pflanzen zu beschädigen, zu verringern.

4. Arbeiten Sie mit 80 % Gas, wenn Sie Gras in der

Nähe von Objekten schneiden. So schneiden Sie Gras mit einer Grasklinge frei

1. Grasklingen und Grasmesser dürfen nicht für

verholzte Stämme verwendet werden.

2. Für alle Arten von hohem oder dichtem Gras wird die

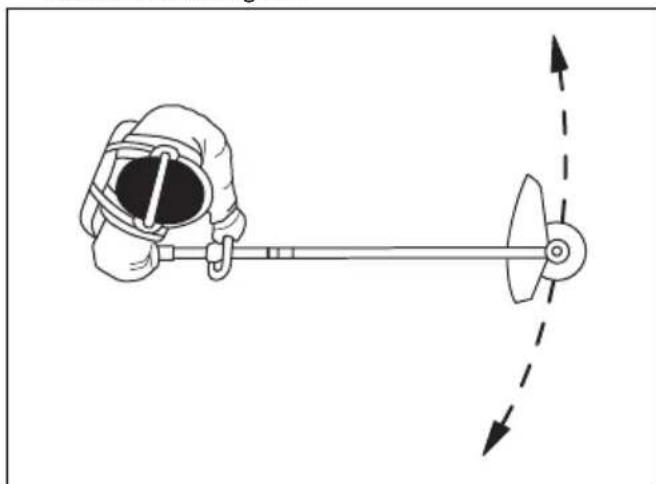

3. Gras wird mit einer pendelnden seitlichen Bewegung

gemäht, wobei bei der Bewegung von rechts nach links gemäht wird und die Rückholbewegung von links nach rechts erfolgt. Lassen Sie die Klinge mit der linken Seite mähen (Klingenbereich zwischen 8 und 12 Uhr).

4. Wird die Klinge beim Mähen etwas nach links

geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erleichtert.

5. Bemühen Sie sich, rhythmisch zu arbeiten. Mit

gespreizten Beinen stehen Sie am sichersten. Gehen Sie nach der Rückholbewegung vorwärts und suchen Sie wieder einen festen Stand.

6. Stützen Sie die Stützkappe leicht auf dem Boden ab.

Sie dient dazu, die Klinge vor Bodenberührung zu schützen.

7. Verringern Sie die Gefahr, dass sich Material um die

Klinge wickelt, indem Sie immer mit Vollgas arbeiten und vermeiden, das geschnittene Material bei der Rückholbewegung zu berühren.

8. Stellen Sie den Motor ab, nehmen Sie den Gurt ab

und legen Sie das Gerät auf den Boden, bevor Sie das Schnittgut aufsammeln. So mähen Sie den Rasen

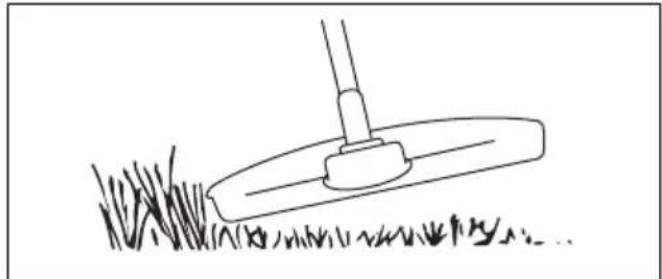

1. Stellen Sie sicher, dass der Trimmerfaden beim

Schneiden parallel zum Boden läuft.

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Dies kann das Gerät beschädigen.

3. Schwenken Sie das Gerät von Seite zu Seite,

während Sie das Gras schneiden. Nutzen Sie die volle Geschwindigkeit. So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und den Trimmerfaden

parallel zum Boden und über dem Boden. 1104 - 009 - 19.05.2022

492. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen und blasen Sie das Gras fort. WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal, wenn Sie einen neuen Trimmerfaden zusammenbauen, um Unwucht und Vibrationen in den Griffen zu vermeiden. Sie sollten auch die anderen Teile des Trimmerkopfs überprüfen und bei Bedarf reinigen. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan Wartung Täglich Wöchent- lich Monatlich Reinigen Sie die Außenfläche. X Untersuchen Sie den Tragegurt auf Beschädigungen. X Überprüfen Sie den Griff und den Lenker, um sicherzustellen, dass diese korrekt befestigt und nicht beschädigt sind.

Stellen Sie sicher, dass die Gashebelsperre und der Gashebel einwandfrei funk- tionieren.

Überprüfen Sie, ob der Stoppschalter ordnungsgemäß funktioniert. X Vergewissern Sie sich, dass die Schneidausrüstung im Leerlauf nicht rotiert. X Reinigen Sie den Luftfilter. Tauschen Sie sie bei Bedarf aus. X Stellen Sie sicher, dass die Klinge scharf und korrekt in der Mitte angebracht ist und prüfen Sie sie auf Risse. Wenn die Klinge nicht korrekt in der Mitte ist, kann es zu Schäden am Gerät kommen.

Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und Ris- se. Ersetzen Sie sie bei Beschädigungen.

Überprüfen Sie den Trimmerkopf auf Beschädigung und Risse. Ersetzen Sie sie bei Beschädigungen.

Vergewissern Sie sich, dass alle Schrauben und Muttern fest angezogen sind. X Untersuchen Sie den Motor, den Kraftstofftank und die Kraftstoffleitungen auf Undichtigkeiten.

Überprüfen Sie den Transportschutz. Stellen Sie sicher, dass die Klinge nicht beschädigt ist und dass der Transportschutz korrekt montiert werden kann.

Reinigen Sie das Kühlsystem. X Überprüfen Sie den Anlasser und das Startseil auf Beschädigungen. X Überprüfen Sie die Antivibrationseinheiten auf Beschädigungen und Risse. X 50 1104 - 009 - 19.05.2022Wartung Täglich Wöchent- lich Monatlich Reinigen Sie die Außenseite der Zündkerze. Entfernen Sie die Zündkerze und prüfen Sie den Elektrodenabstand. Stellen Sie den Elektrodenabstand auf den richtigen Abstand ein (siehe Technische Angaben auf Seite 55 ) oder ersetzen Sie die Zündkerze. Stellen Sie sicher, dass die Zündkerze eine sog. Funkentstö- rung hat.

Reinigen Sie die Außenseite des Vergasers und den umliegenden Bereich. X Stellen Sie sicher, dass das Winkelgetriebe zu ¾ mit Schmiermittel gefüllt ist. Verwenden Sie bei Bedarf ein Spezialschmierfett zum Befüllen.

Reinigen Sie das Funkenfängernetz des Schalldämpfers oder tauschen Sie es aus.

Untersuchen Sie den Kraftstofffilter auf Verschmutzungen und den Kraftstoff- schlauch auf Risse oder andere Schäden. Tauschen Sie sie bei Bedarf aus.

Kontrollieren Sie alle Kabel und Anschlüsse. X Kontrollieren Sie Kupplung, Kupplungsfedern und Kupplungstrommel auf Ver- schleiß. Wenn eines oder mehrere dieser Teile ersetzt werden müssen, wenden Sie sich an Ihren Servicehändler.

Tauschen Sie die Zündkerze aus. Stellen Sie sicher, dass die Zündkerze eine sog. Funkentstörung hat.

Prüfen und reinigen Sie das Funkenfängernetz am Schalldämpfer. X So stellen Sie die Leerlaufdrehzahl ein WARNUNG: Lesen Sie die Warnhinweise im Kapitel über Sicherheit, bevor Sie das Gerät starten. (Siehe Sicherheit auf Seite 32

WARNUNG: Wenn sich die Schneidausrüstung im Leerlauf dreht, drehen Sie die T-Schraube gegen den Uhrzeigersinn, bis die Schneidausrüstung stehen bleibt.

1. Vergewissern Sie sich, dass der Luftfilter sauber ist.

2. Vergewissern Sie sich, dass sich der Luftfilterdeckel

an der richtigen Stelle befindet.

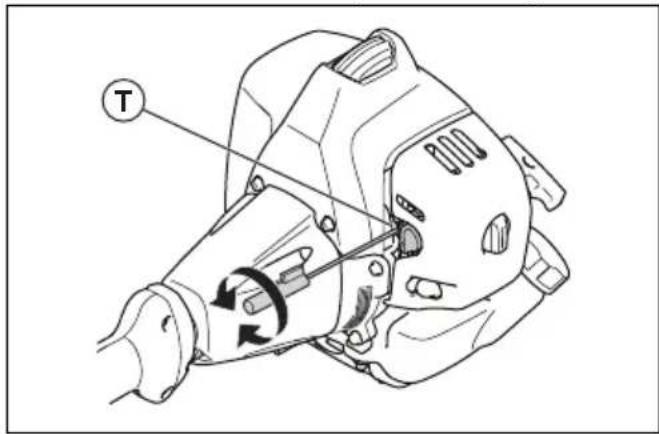

3. Verwenden Sie die Leerlaufstellschraube T.

4. Drehen Sie die Schraube T im Uhrzeigersinn, bis

sich die Schneidausrüstung zu drehen beginnt.

5. Drehen Sie die Schraube gegen den Uhrzeigersinn,

bis die Schneidausrüstung stehen bleibt. WARNUNG: Wenn Sie die Leerlaufdrehzahl anpassen und die Schneidausrüstung nicht anhält, wenden Sie sich an den nächsten Servicehändler. Verwenden Sie das Gerät erst wieder, wenn es richtig eingestellt ist oder repariert wurde.

6. Stellen Sie sicher, dass der Motor in allen Stellungen

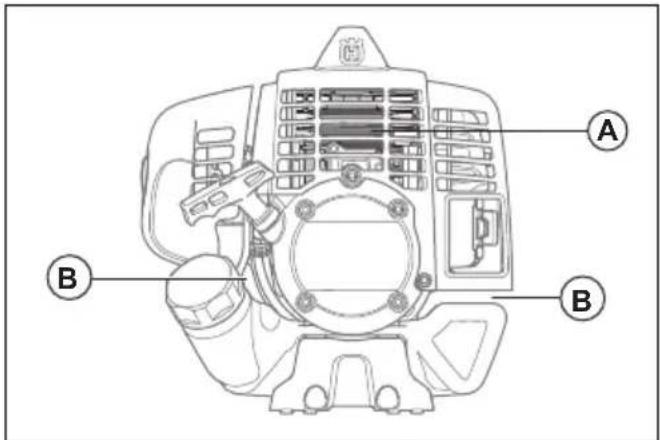

gleichmäßig läuft. 1104 - 009 - 19.05.2022 51So reinigen Sie das Kühlsystem ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, was das Gerät beschädigen kann. Das Kühlsystem umfasst:

• Die Kühlrippen am Zylinder (A)

• Stellen Sie sicher, dass das Kühlsystem nicht verschmutzt oder verstopft ist.

• Reinigen Sie das Kühlsystem wöchentlich oder bei Bedarf häufiger mit einer Bürste. So reinigen Sie den Luftfilter ACHTUNG: Ein beschädigter Luftfilter muss immer ersetzt werden. Wenn Sie einen Luftfilter lange verwenden, kann er nicht mehr vollständig gereinigt werden. Tauschen Sie den Luftfilter regelmäßig gegen einen neuen aus.

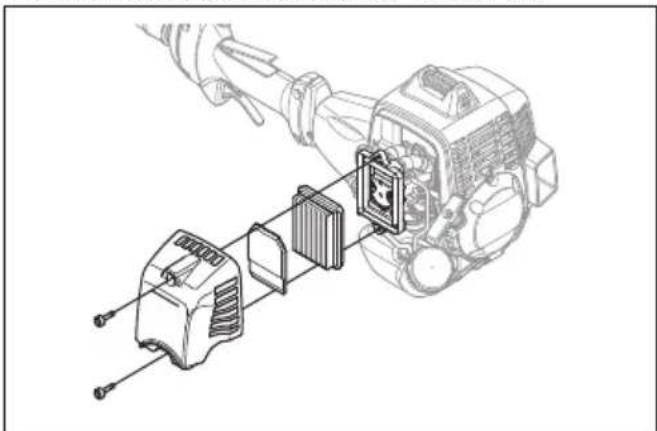

1. Nehmen Sie Luftfilterdeckel und Luftfilter ab.

2. Reinigen Sie den Luftfilter mit Druckluft.

3. Reinigen Sie die Innenseite des Filterdeckels.

Verwenden Sie dazu Druckluft oder eine Bürste.

4. Stellen Sie sicher, dass der Filter trocken ist.

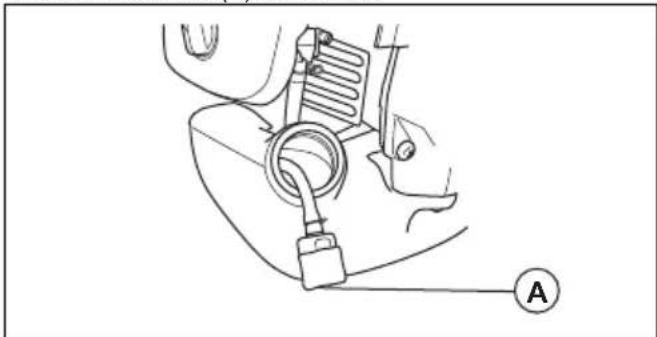

Kraftstofffilter Wenn der Motor nicht ausreichend mit Kraftstoff versorgt wird, stellen Sie sicher, dass der Luftspalt in Tankdeckel und Kraftstofffilter (A) sauber ist.

Winkelgetriebe Das Winkelgetriebe wird im Werk zu ¾ mit Schmierfett aufgefüllt. Bevor Sie das Gerät verwenden, stellen Sie sicher, dass sich der Schmierfettpegel nicht verändert hat. Verwenden Sie Husqvarna Spezialfett bei Bedarf zum Nachfüllen. Wechseln Sie das Schmierfett im Winkelgetriebe nicht. Lassen Sie das Wartungspersonal die Reparatur des Winkelgetriebes durchführen. So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

1104 - 009 - 19.05.2022• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Angaben auf Seite 55

• Tauschen Sie die Zündkerze bei Bedarf aus. So stellen Sie den Motor ein Befolgen Sie diese Anweisungen, falls der Motor nicht richtig arbeitet.

1. Montieren Sie eine zugelassene Schneidausrüstung

(siehe Zubehör auf Seite 56

2. Starten Sie den Motor.

3. Lassen Sie das Produkt unter normalen

Bedingungen 3 Minuten lang laufen.

4. Heben Sie die Schneidausrüstung in die Luft und

geben Sie 30 Sekunden lang Vollgas. Wenn Sie einen Trimmerkopf verwenden, stellen Sie sicher, dass der Trimmerfaden vom Messer am Schutz immer auf die richtige Länge geschnitten wird. Hinweis: Schneiden Sie in diesem Schritt weder Gras noch Äste.

5. Betreiben Sie das Produkt unter normalen

Bedingungen, um sicherzustellen, dass der Motor einwandfrei arbeitet.

6. Wenn der Motor nicht einwandfrei arbeitet,

wiederholen Sie Schritt 4 und 5 nochmals 3 Mal.

7. Lassen Sie Ihren Husqvarna Händler das

Produkt einstellen/reparieren, falls der Motor nicht ordnungsgemäß arbeitet, nachdem Sie all diese Schritte befolgt haben. So schärfen Sie Grasmesser und Grasklinge WARNUNG: Stoppen Sie den Motor. Tragen Sie stets Schutzhandschuhe.

• Um das Grasmesser oder die Grasklinge ordnungsgemäß zu schärfen, lesen Sie die Anweisungen, die mit der Schneidausrüstung ausgeliefert werden.

• Schärfen Sie alle Kanten gleichmäßig, um das Gleichgewicht zu halten.

• Verwenden Sie eine einfache Flachfeile. WARNUNG: Entsorgen Sie immer eine beschädigte Klinge. Versuchen Sie nicht, eine verbogene oder verdrehte Klinge wieder gerade zu biegen und sie anschließend erneut zu benutzen. So schmieren Sie die flexible Antriebswelle

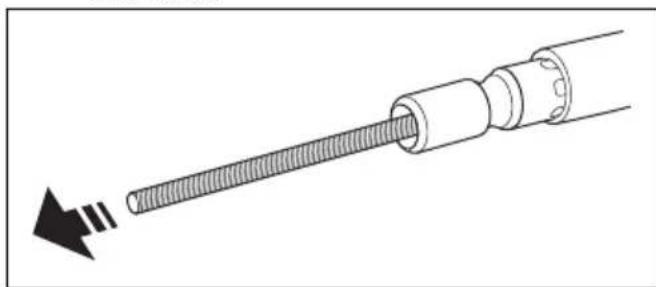

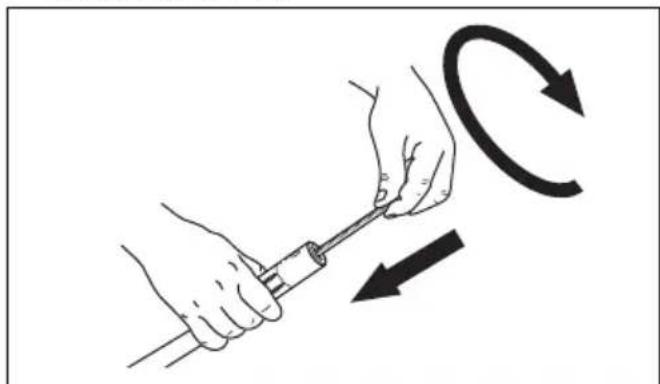

1. Ziehen Sie am Knopf und entfernen Sie die Hülse

der Antriebswelle vom Kupplungsdeckel. a) Schütteln oder ziehen Sie die Antriebswelle aus ihrer Hülse.

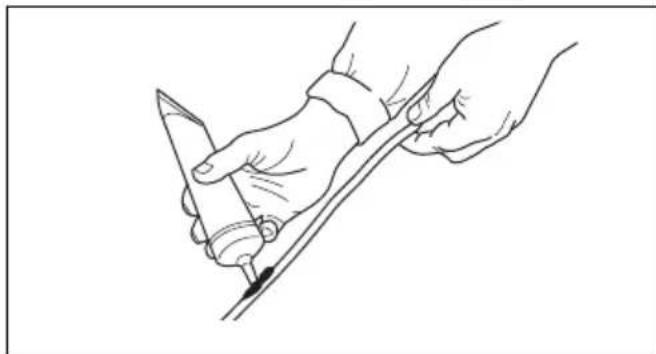

2. Schmieren Sie die Antriebswelle.

1104 - 009 - 19.05.2022

533. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie wieder in ihre Hülse zu bringen. Lassen Sie ca. 10 mm/0,40 Zoll der Antriebswelle außerhalb der Hülse.

4. Richten Sie die Bohrung in der Hülse der

Antriebswelle mit dem Knopf am Kupplungsdeckel aus.

5. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie zu verbinden. Fehlerbehebung Der Motor springt nicht an Prüfung Mögliche Ursache Empfohlene Vorgehensweise Stoppschalter Der Stoppschalter ist in Stopppositi- on. Lassen Sie den Stoppschalter von ei- ner autorisierten Servicewerkstatt er- setzen. Starterklinken Die Starterklinken sind nicht frei be- weglich. Entfernen Sie das Gehäuse der Startvorrichtung und reinigen Sie den Bereich um die Starterklinken. Siehe Produktübersicht auf Seite 30

Wenden Sie sich an eine zugelasse- ne Servicewerkstatt. Kraftstofftank. Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Zündkerze. Die Zündkerze ist verschmutzt oder nass. Stellen Sie sicher, dass die Zündker- ze sauber und trocken ist. Zündkerze mit falschem Elektroden- abstand. Reinigen Sie die Zündkerze. Stellen Sie sicher, dass der Elektrodenab- stand korrekt ist. Stellen Sie sicher, dass die Zündkerze eine sog. Fun- kentstörung hat. Siehe technische Daten für den kor- rekten Elektrodenabstand. Die Zündkerze sitzt lose. Zündkerze festziehen. 54 1104 - 009 - 19.05.2022Der Motor startet, geht aber wieder aus. Prüfung Mögliche Ursache Empfohlene Vorgehensweise Kraftstofftank Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Luftfilter Der Luftfilter ist verstopft. Reinigen Sie den Luftfilter. Transport, Lagerung und Entsorgung Transport und Lagerung

• Lassen Sie das Gerät vor der Lagerung stets abkühlen.

• Für die Lagerung und den Transport des Geräts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.

• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank vor dem Transport oder vor der Langzeitaufbewahrung. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle.

• Bringen Sie den Transportschutz während des Transports und der Lagerung an.

• Entfernen Sie die Zündkappe von der Zündkerze.

• Befestigen Sie das Gerät während des Transports. Sorgen Sie dafür, dass sich das Gerät während des Transports nicht bewegen kann.

• Reinigen und warten Sie das Gerät, bevor Sie es für längere Zeit einlagern. Technische Angaben Technische Angaben 553RBX Motor Hubraum, cm

50,6 Leerlaufdrehzahl, U/min 2800 Empfohlene max. Drehzahl U/min 13000 Drehzahl der Abtriebswelle, U/min 9285 Motorhöchstleistung nach ISO 8893, kW/PS @ U/min 2,3/3,1 bei 9500 Katalysatorschalldämpfer Nein Zündanlage Zündkerze NGK CMR7H Elektrodenabstand, mm 0,6–0,7 Kraftstoff- und Schmiersystem Volumen des Kraftstofftanks, l/cm³ 0,8/800 Gewicht

1104 - 009 - 19.05.2022 55553RBX

Ohne Kraftstoff, Schneidausrüstung und Schutz, kg 12,1 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 115 Schallleistungspegel, garantiert L

dB(A) 118 Geräuschpegel

Der äquivalente Schalldruckpegel am Ohr des Anwenders, gemessen nach EN/ISO 11806 und ISO 22868, dB(A), min./max. Ausgestattet mit Trimmerkopf (Original) 103 Ausgestattet mit Grasklinge (Original) 102 Vibrationswerte

Äquivalente Vibrationspegel (a hv,eq ) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s

Ausgestattet mit Trimmerkopf, links/rechts 3,3/2,7 Ausgestattet mit Grasklinge (Original) 5,3/3,4 Zubehör Zubehör Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Grasklinge/Grasmesser Multi 300-3 (Ø 300, 3 Zähne) 537 33 16-03 Multi 255-3 (Ø 255, 3 Zähne) 537 33 16-03 Multi 275-4 (Ø 275, 4 Zähne) 537 33 16-03 Multi 330-2 (Ø 330, 2 Zähne) 537 33 16-03 Kunststoffklingen Tricut Ø 300 mm (Separate Klin- gen haben die Teilenummer 531 01 77-15) 537 33 16-03

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemesse- nem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der äquivalente Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (stan- dardmäßige Ausbreitung) von 1 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1 m/s

56 1104 - 009 - 19.05.2022Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Trimmerkopf T35, T35X (Ø 2,4–3,0 mm Kabel) 537 33 16-03 S35 (Ø 2,4–3,0 mm Kabel) 537 33 16-03 T45x (Ø 2,7–3,3 mm Kabel) 537 33 16-03 S ll 537 33 16-03 Stützkappe Fest – 1104 - 009 - 19.05.2022 57Konformitätserklärung EU-Konformitätserkärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Motorsensen Marke Husqvarna Typ/Modell 553RBX Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „EMV-Richtlinie“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN ISO 12100:2021, CISPR

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführt. Zertifikatsnummer: SEC/17/2462 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat das Einverständnis mit Anhang V der Richtlinien des Rates 2000/14/EG ebenfalls bestätigt. Informationen zu Geräuschemissionen finden Sie unter Technische Angaben auf Seite 55
