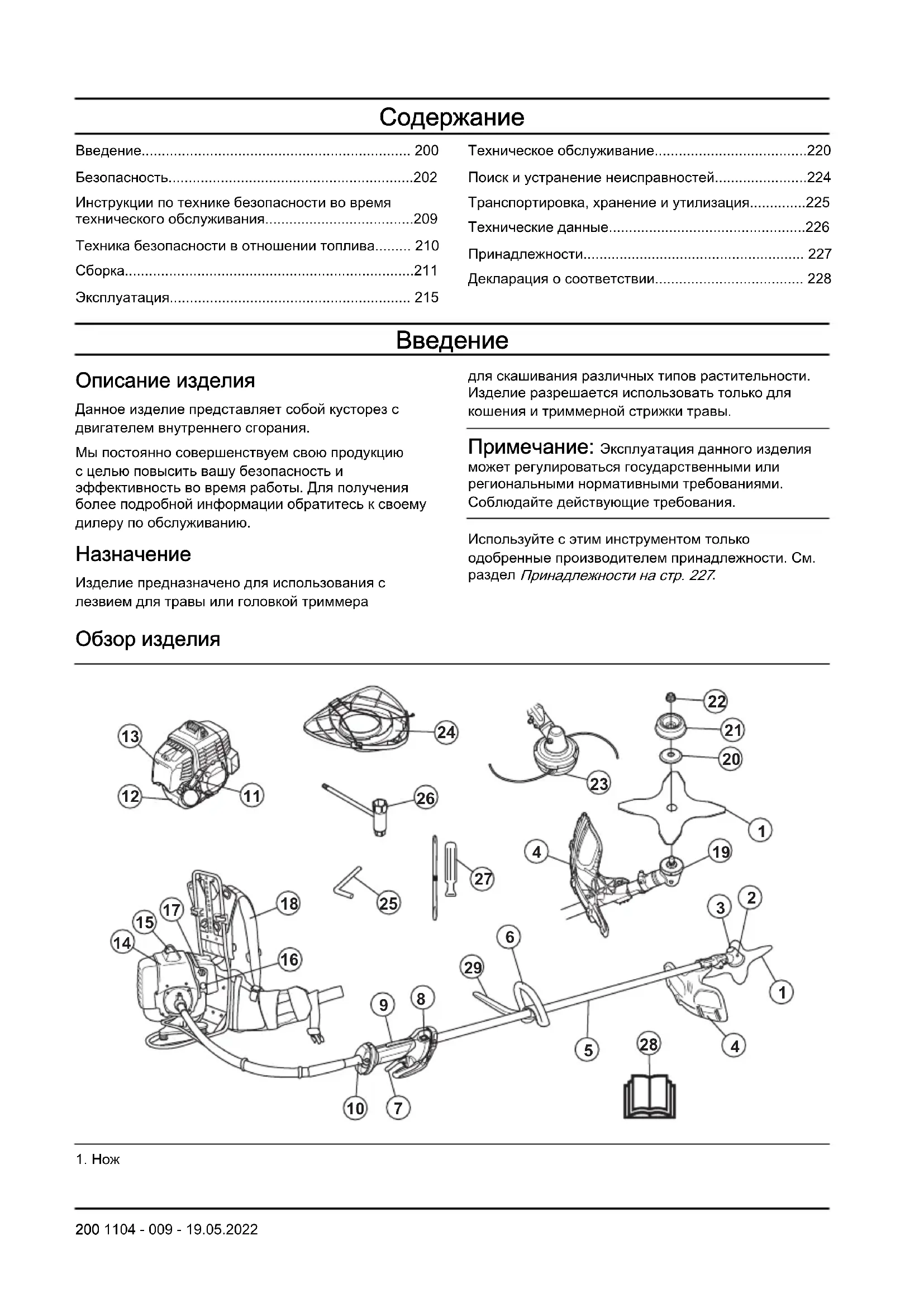

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 553RBX HUSQVARNA

Описание изделия Данное изделие представляет собой кусторез с двигателем внутреннего сгорания. Мы постоянно совершенствуем свою продукцию с целью повысить вашу безопасность и эффективность во время работы. Для получения более подробной информации обратитесь к своему дилеру по обслуживанию.

Изделие предназначено для использования с лезвием для травы или головкой триммера для скашивания различных типов растительности. Изделие разрешается использовать только для кошения и триммерной стрижки травы. Примечание: Эксплуатация данного изделия может регулироваться государственными или региональными нормативными требованиями. Соблюдайте действующие требования. Используйте с этим инструментом только одобренные производителем принадлежности. См.

Принадлежности на стр. 227

200 1104 - 009 - 19.05.20222. Колпачок отверстия для заправки консистентной смазки, зубчатая передача

3. Угловая зубчатая передача

4. Щиток режущего оборудования

6. Петельная рукоятка

7. Дроссельный регулятор

9. Стопор дроссельного регулятора

10. Муфта гибкого ведущего вала

11. Ручка шнура стартера

13. Крышка воздушного фильтра

15. Колпачок и свеча зажигания

16. Груша нагнетателя

23. Головка триммера

24. Транспортировочный щиток

28. Руководство по эксплуатации

29. Изогнутая рукоятка

Символы на изделии ПРЕДУПРЕЖДЕНИЕ! Соблюдайте осторожность и правила эксплуатации изделия. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих. Перед началом работы с изделием внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. Используйте защитный шлем в тех местах, где существует вероятность падения предметов. Используйте одобренные средства защиты глаз и органов слуха. Максимальная частота вращения выходного вала. Изделие соответствует действующим директивам EC. Данное изделие соответствует действующим директивам Великобритании. Изделие может отбрасывать предметы, что может стать причиной травмы.

15 m Люди и животные должны находиться на расстоянии не менее 15 м от работающего изделия. Риск отскакивания ножа, если режущее оборудование касается предмета, который не разрезается мгновенно. При работе с изделием существует риск получения порезов. Люди и животные должны находиться на расстоянии не менее 15 м от работающего изделия. Стрелками обозначены крайние положения рукоятки. Воздушная заслонка.

Используйте одобренные защитные

Надевайте защитные ботинки с нескользкой подошвой. Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами Европейского союза, Великобритании и законодательством Нового Южного Уэльса "Регламент 2017 года по защите окружающей среды (контроль уровня шума)". Гарантированный уровень мощности звука изделия указан в

Технические данные на стр.

1104 - 009 - 19.05.2022 201Держите все части тела на безопасном расстоянии от нагретых поверхностей

yyyywwxxxx На паспортной табличке указан серийный номер. yyyy означает год про- изводства, ww — произ- водственную неделю. Примечание: Остальные символы/наклейки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. Соответствие уровня токсичных выбросов стандарту Euro V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Запрещается вносить изменения в изделие без разрешения производителя. Используйте только оригинальные принадлежности. Внесение изменений без согласования и/или использование неодобренных принадлежностей может привести к тяжелой травме или смерти оператора или других лиц.

• Внутри глушителя содержатся химикаты, которые могут быть канцерогенными. Не прикасайтесь к глушителю, если он поврежден.

• Во время работы данное изделие создает электромагнитное поле, которое может вызвать помехи в работе медицинских имплантатов. Это может привести к тяжелым травмам или смерти. Проконсультируйтесь с врачом и изготовителем имплантата перед началом работы.

• Запрещается касаться свечи зажигания или шнура свечи зажигания при работающем двигателе. Риск поражения электрическим током.

• Возмещение ущерба, вызванного использованием неодобренных принадлежностей или запасных частей, по гарантии может не выполняться. Инструкции по технике безопасности во время сборки ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия. 202 1104 - 009 - 19.05.2022• Перед сборкой изделия снимите со свечи зажигания колпак свечи зажигания.

• Используйте проверенные защитные перчатки.

• Перед запуском двигателя проверьте правильность установки крышки и вала.

• Ведущий диск и опорный фланец должны правильно входить в центральное отверстие режущего оборудования. Неправильная установка режущего оборудования может стать причиной серьезной травмы или смерти оператора или других людей.

• Для безопасной эксплуатации изделия и во избежание травм оператора или посторонних лиц изделие всегда должно правильно крепиться к

Инструкции по технике безопасности во время эксплуатации ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Перед началом работы с инструментом вы должны понять разницу между кошением и триммерной обработкой травы.

• В случае возникновения ситуации, в которой вы почувствуете неуверенность относительно дальнейшей работы с изделием, обратитесь за консультацией к специалисту. Свяжитесь с дилером или сервисным центром. Не пытайтесь решить какую-либо задачу, если считаете, что она находится за пределами ваших возможностей.

• Запрещается пользоваться изделием при наличии неисправностей. Регулярно проверяйте состояние защитных приспособлений и проводите техобслуживание в соответствии с инструкциями настоящего руководства. Определенные работы по ремонту и обслуживанию должны выполняться обученными и квалифицированными специалистами. См. инструкции в разделе Защитные устройства на изделии на стр. 205

• Перед запуском изделия необходимо установить на место все крышки, защитные кожухи и рукоятки. Во избежание риска поражения электрическим током убедитесь, что колпачок свечи зажигания и провод зажигания не повреждены.

• Ни в коем случае не приступайте к работе с изделием, если вы устали, находитесь под воздействием алкогольных напитков или наркотиков или принимаете лекарства, которые могут повлиять на зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать изделие в плохих погодных условиях, включая густой туман, сильный дождь, порывистый ветер, сильный холод и т.д. Работа в плохую погоду сильно утомляет и чревата дополнительными рисками, например, от скользкого грунта или непредсказуемого направления падения дерева

• Вместе с данным двигателем допускается использовать только компоненты режущего оборудования, рекомендованные нами в разделе Принадлежности на стр. 227

• Никогда не позволяйте детям пользоваться изделием или находиться рядом с ним. Изделие оснащено переключателем запуска/остановки с пружинным возвратом, поэтому для его запуска достаточно плавно вытянуть ручку стартера, с чем в определенных обстоятельствах могут справиться даже маленькие дети. Это создает риск получения тяжелых травм. Поэтому всегда снимайте колпачок свечи зажигания, если оставляете изделие без присмотра.

• Работа двигателя в закрытом или в плохо проветриваемом помещении может привести к смертельному исходу в результате удушения или отравления угарным газом.

• Перед запуском изделия на него должны быть установлены кожух сцепления в сборе и штанга; в противном случае сцепление может отсоединиться и нанести травму.

• Следите за тем, чтобы во время работы в радиусе 15 метров от изделия не было людей и животных. Когда на одном и том же участке одновременно работают несколько операторов, безопасное расстояние между ними должно быть не менее 15 м. В противном случае существует риск получения серьезных травм. Если кто-нибудь подойдет ближе, немедленно остановите изделие. Никогда не поворачивайтесь с изделием, не посмотрев сначала назад и не убедившись, что в зоне риска никого нет.

• Следите за тем, чтобы люди, животные и посторонние предметы не могли помешать вам управлять изделием, а также исключите возможность их контакта с режущим оборудованием и предметами, отбрасываемыми режущим оборудованием. Использовать изделие в ситуации, в которой вы не сможете позвать на помощь при несчастном случае, запрещено.

• В обязательном порядке проверяйте рабочую зону. Уберите все свободно лежащие предметы, например, камни, разбитое стекло, гвозди, стальную проволоку, веревки и пр., которые может отбросить или намотать на свой вал режущее оборудование.

• Убедитесь, что вы можете двигаться и стоять безопасно. Проверьте, нет ли вокруг вас возможных помех и препятствий (корней, камней, веток, ям и т.д.), на случай, если вам вдруг будет 1104 - 009 - 19.05.2022 203нужно быстро переместиться. Будьте особенно внимательны при работе на склонах.

• Всегда сохраняйте равновесие и устойчивое положение ног. Не вытягивайте руки с изделием слишком далеко.

• При работе с изделием всегда используйте оснастку и держите штангу справа от себя.

• Режущее оборудование должно находиться ниже

• Перед переносом изделия отключите двигатель. Перед переносом изделия на большое расстояние и транспортировкой следует установить на него транспортировочный кожух.

• Ни в коем случае не опускайте изделие на землю при работающем двигателе, за исключением случаев, когда его хорошо видно.

• Прежде чем убирать материал, намотавшийся на вал ножа, остановите двигатель и режущее оборудование. Ни оператор изделия, ни другие лица не должны пытаться убирать в сторону срезанный материал при работающем двигателе или вращающемся режущем оборудовании, т.к. это может привести к тяжелым травмам. Зубчатая передача может нагреваться во время работы и оставаться горячей некоторое время после остановки изделия. Это создает риск получения ожога при контакте.

• Остерегайтесь отбрасываемых предметов. Всегда пользуйтесь рекомендованными средствами защиты глаз. Никогда не наклоняйтесь над кожухом режущего оборудования. Камни, мусор и другие предметы могут попасть в глаза и привести к слепоте или тяжелым травмам.

• Иногда в области между кожухом и режущим оборудованием застревают ветки или трава. В обязательном порядке останавливайте двигатель перед очисткой изделия.

• Изделия, оснащенные режущими дисками или лезвиями для травы, может резко бросать в сторону, когда лезвие входит в контакт с зафиксированным предметом. Это называется отдачей. Отдача может быть достаточно сильной, чтобы отбросить изделие и/или оператора в любом направлении, в результате чего может быть потерян контроль над изделием. Отдача может быть неожиданной, если изделие зацепится за что-либо, застрянет или запутается. Риск отдачи наиболее высок в случаях, когда скашиваемую траву плохо видно.

• Избегайте работы участком ножа между положениями на 12 и 3 часа. При срезании этим участком ножа толстых стеблей возможна отдача вследствие высокой скорости ножа.

• После каждой рабочей операции переводите двигатель в режим холостого хода. Работа в течение длительного времени при полном открытии дроссельной заслонки без нагрузки на двигатель может привести к серьезному повреждению двигателя.

• Когда на вас надеты защитные наушники, прислушивайтесь к сигналам тревоги или крикам. Снимайте наушники сразу после остановки

• Длительное воздействие вибрации может привести к нарушению кровообращения или расстройствам нервной системы у людей с нарушенным кровообращением. В случае появления симптомов чрезмерного воздействия вибрации следует обратиться к врачу. К таким симптомам относятся онемение, потеря чувствительности, ощущение щекотки и покалывания, боли, потеря силы или слабость, изменение цвета или состояния кожи. Как правило, подобные симптомы проявляются в пальцах, кистях или запястьях.

• Ни в коем случае не пользуйтесь изделием с поврежденным колпачком свечи зажигания.

• Запрещается использовать изделие с неисправным глушителем.

• Держите все части тела на безопасном расстоянии от вращающегося режущего оборудования и горячих поверхностей.

• При работе с ножами для травы всегда надевайте защитные перчатки. Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Каждый раз при работе с изделием следует использовать одобренные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Используйте защитный шлем в тех случаях, когда существует вероятность падения предметов.

• Следует пользоваться одобренными защитными наушниками с достаточным уровнем подавления

1104 - 009 - 19.05.2022шума. Продолжительное воздействие шума может повлечь неизлечимое ухудшение слуха.

• Используйте одобренные средства защиты глаз. При использовании защитной маски следует пользоваться также одобренными защитными очками. Под одобренными защитными очками подразумеваются очки, отвечающие требованиям стандарта ANSI Z87.1 для США или EN 166 для стран ЕС.

• Используйте маску для защиты лица. Для защиты глаз недостаточно использовать маску.

• При необходимости надевайте перчатки, например, при закреплении, проверке или очистке режущего оборудования.

• Надевайте прочную обувь с нескользящей

• Надевайте одежду из прочного материала. Всегда надевайте длинные прочные брюки и верхнюю одежду с длинными рукавами. Запрещается надевать свободную одежду, которая может зацепиться за ветви или кустарник. Не надевайте ювелирные украшения, шорты, сандалии и не ходите босиком. Зафиксируйте волосы выше уровня плеч.

• Средства оказания первой помощи всегда должны быть под рукой. Защитные устройства на изделии Информацию о расположении защитных устройств см. в разделе Обзор изделия на стр. 200

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Запрещается использовать изделие с неисправными защитными устройствами. Регулярно выполняйте проверку и техническое обслуживание защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna.

• Не вносите никаких изменений в защитные устройства. Запрещается использовать изделие с поврежденными или отсутствующими защитными крышками, защитными переключателями и прочими защитными устройствами.

• Для выполнения любых работ по сервисному обслуживанию и ремонту компонентов изделия, особенно защитных устройств, необходимо пройти специальное обучение. При обнаружении на защитных устройствах любых из описанных в руководстве по эксплуатации неисправностей обратитесь за помощью в сервисный центр. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре.

• Запрещается использовать режущее оборудование без одобренного и правильно установленного щитка режущего оборудования.

Принадлежности на стр. 227

Проверка выключателя

1. Запустите двигатель.

2. Переместите выключатель в положение останова

и убедитесь, что двигатель останавливается. Проверка стопора дроссельного регулятора Стопор дроссельного регулятора блокирует регулятор в положении холостого хода для предотвращения случайного срабатывания дроссельного регулятора. Когда вы отпускаете рукоятку и стопор дроссельного регулятора, они возвращаются в первоначальное положение.

1. Нажмите на стопор дроссельного регулятора

(А). Убедитесь, что дроссельный регулятор (В) разблокирован.

1104 - 009 - 19.05.2022 2052. Убедитесь, что при отпускании стопора дроссельный регулятор (B) блокируется в положении холостого хода.

3. Нажмите стопор дроссельного регулятора (A)

и удостоверьтесь, что он возвращается в первоначальное положение при отпускании.

4. Убедитесь, что стопор дроссельного регулятора

(A) и сам рычаг дросселя (B) свободно перемещаются.

5. Запустите изделие на полной мощности. См.

Запуск двигателя на стр. 217

6. Отпустите дроссельный регулятор (B) и

убедитесь, что режущее оборудование останавливается и остается неподвижным. ПРЕДУПРЕЖДЕНИЕ:

режущее оборудование двигается, когда дроссельный регулятор находится в положении холостого хода, отрегулируйте холостой ход. См. раздел Регулировка оборотов холостого хода на стр. 221

Проверка щитка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Использование неправильного или неисправного щитка режущего оборудования может привести к тяжелой травме. См. раздел Принадлежности на стр. 227

ПРЕДУПРЕЖДЕНИЕ: Всегда используйте щиток режущего оборудования, рекомендованный для используемого в данный момент режущего оборудования. Установка неправильного или неисправного щитка режущего оборудования может привести к тяжелой травме. См. раздел Принадлежности на стр. 227

Щиток режущего оборудования позволяет избежать травм в результате выброса предметов в сторону оператора. Он также позволяет избежать травм в случае соприкосновения оператора с режущим оборудованием.

1. Осмотрите на наличие повреждений, например,

2. Если щиток режущего оборудования поврежден,

замените его. Проверка системы гашения вибрации Система гашения вибрации снижает уровень вибрации на ручках до минимума, что упрощает

1. Остановите двигатель.

2. Осмотрите на наличие деформаций и

повреждений, например, трещин.

3. Убедитесь, что элементы системы гашения

вибрации правильно закреплены. Проверка глушителя ПРЕДУПРЕЖДЕНИЕ:

случае не пользуйтесь изделием с неисправным глушителем. 206 1104 - 009 - 19.05.2022ПРЕДУПРЕЖДЕНИЕ: Помните, что выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару. Поэтому изделие ни в коем случае не следует запускать в помещении или рядом с легковоспламеняющимися материалами! Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора. Для надлежащего функционирования глушителя крайне важно строго соблюдать инструкции по проверке изделия, уходу за ним и техническому обслуживанию.

• Регулярно проверяйте надежность крепления глушителя к корпусу изделия. Установка и снятие контргайки ПРЕДУПРЕЖДЕНИЕ: Остановите двигатель, наденьте защитные перчатки и обращайтесь с острыми краями режущего оборудования с осторожностью. На некоторых типах режущего оборудования для крепления используется контргайка. Контргайка имеет левостороннюю резьбу.

• При сборке следует затягивать контргайку против направления вращения режущего оборудования.

• При разборке необходимо поворачивать контргайку в направлении вращения режущего оборудования.

• Используйте торцевой ключ с длинной ручкой для ослабления и затягивания контргайки. На рисунке стрелкой показан участок, откуда вы можете управлять торцевым ключом. ПРЕДУПРЕЖДЕНИЕ: При ослаблении и затягивании контргайки существует риск травмирования лезвием. При выполнении этих операций всегда обеспечивайте защиту рук, используя щиток ножа. Примечание: Убедитесь, что вы не можете провернуть контргайку вручную. Замените гайку, если сопротивление нейлоновой прокладки не составляет минимум 1,5 Нм. Контргайку следует заменить после примерно 10-кратного использования. Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Каждый раз при работе с изделием следует использовать одобренные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Используйте защитный шлем в тех случаях, когда существует вероятность падения предметов. 1104 - 009 - 19.05.2022 207• Следует пользоваться одобренными защитными наушниками с достаточным уровнем подавления шума. Продолжительное воздействие шума может повлечь неизлечимое ухудшение слуха.

• Пользуйтесь проверенными средствами защиты глаз. При использовании защитной маски следует пользоваться также одобренными защитными очками. Под одобренными защитными очками подразумеваются очки, отвечающие требованиям стандарта ANSI Z87.1 для США или EN 166 для стран ЕС.

• При необходимости надевайте перчатки, например, при закреплении, проверке или очистке режущего оборудования.

• Пользуйтесь защитными ботинками со стальным носком и нескользкой подошвой.

• Надевайте одежду из прочного материала. Всегда надевайте длинные прочные брюки и верхнюю одежду с длинными рукавами. Запрещается надевать свободную одежду, которая может зацепиться за ветви или кустарник. Не надевайте ювелирные украшения, шорты, сандалии и не ходите босиком. Зафиксируйте волосы выше уровня плеч.

• Средства оказания первой помощи всегда должны быть под рукой. Устройство быстрого расцепления оснастки ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать оснастку с неисправной функцией быстрого расцепления. Во время регулировки изделия убедитесь, что функция быстрого расцепления оснастки работает

ПРЕДУПРЕЖДЕНИЕ: При эксплуатации изделия убедитесь, что оно надежно закреплено на оснастке. В противном случае вы не можете полностью управлять изделием, что может привести к травмированию вас или окружающих. Функция быстрого расцепления находится в передней части оснастки. Лямки оснастки должны всегда оставаться в правильном положении. Функция быстрого расцепления позволяет безопасно снять изделие в экстренной ситуации. Режущее оборудование ПРЕДУПРЕЖДЕНИЕ:

выполнении работ с режущим оборудованием оно не должно вращаться. Убедитесь, что двигатель остановился. В обязательном порядке снимите колпачок свечи зажигания, прежде чем приступить к работе с режущим оборудованием. ПРЕДУПРЕЖДЕНИЕ: Проверьте режущее оборудование на наличие повреждений. Поврежденное режущее оборудование может стать причиной 208 1104 - 009 - 19.05.2022несчастных случаев. Замените поврежденное режущее оборудование. ПРЕДУПРЕЖДЕНИЕ: Используйте правильное режущее оборудование. Пользуйтесь режущим оборудованием только с рекомендованной защитой, см. раздел Принадлежности на стр. 227

Режущее оборудование

• Для стрижки жесткой травы используйте лезвия и ножи для травы.

• Для стрижки травы используйте головку

• Неправильно заточенный или поврежденный нож увеличивает риск несчастных случаев. Режущие зубья ножа должны быть правильно заточены. Точно следуйте инструкциям, приведенным в

Заточка ножа и лезвия для травы на стр.

, и используйте рекомендованный шаблон для затачивания.

• Осмотрите режущее оборудование на наличие повреждений и трещин. Замените поврежденное режущее оборудование.

• Пользуйтесь режущим оборудованием только с рекомендованной защитой. См. раздел Принадлежности на стр. 227

Головка триммера ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке убедитесь, что режущая леска плотно и равномерно намотана на барабан во избежание вредной вибрации.

• Используйте только рекомендованные головки триммера и режущие лески.

• Используйте только рекомендованное режущее оборудование.

• Для меньшего инструмента требуются головки триммера меньшего размера и наоборот.

• Крайне важна длина режущей лески. Более длинная леска требует более мощного двигателя, чем короткая леска такого же

• Убедитесь, что нож, размещенный на щитке триммера, не поврежден. Он обрезает режущую леску до необходимой длины.

• Для продления срока службы режущей лески ее можно вымачивать в воде в течение нескольких дней перед использованием. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Остановите двигатель, убедитесь в том, что режущее оборудование останавливается, и перед выполнением технического обслуживания дайте изделию остыть.

• Перед проведением технического обслуживания отсоедините колпак свечи зажигания.

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ, который может стать причиной смерти. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах.

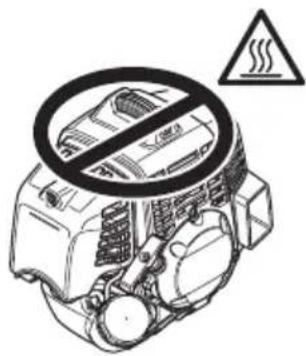

• Выхлопные газы двигателя имеют высокую температуру и могут содержать искры. 1104 - 009 - 19.05.2022 209Запрещается использовать изделие в помещении или рядом с легковоспламеняющимися материалами.

• Использование принадлежностей или внесение изменений в конструкцию изделия, не одобренных производителем, может привести к серьезным или смертельным травмам. Запрещается вносить изменения в конструкцию изделия. Всегда пользуйтесь только оригинальными принадлежностями.

• При несоблюдении правил и сроков выполнения техобслуживания риск получения травмы или повреждения изделия возрастает.

• Выполняйте техобслуживание в строгом соответствии с инструкциями, приведенными в Руководстве по эксплуатации. Для проведения всех других работ по обслуживанию обращайтесь в сервисный центр Husqvarna.

• Регулярно обращайтесь в авторизованный сервисный центр Husqvarna для проведения техобслуживания изделия.

• Замените поврежденные, сломанные или изношенные детали. Техника безопасности в отношении топлива ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Не смешивайте топливо в помещении или рядом с источником тепла.

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию высохнуть. Удалите постороннее топливо с поверхности изделия.

• Если топливо попало на одежду, немедленно смените ее.

• Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать двигатель, если вы пролили масло или топливо на изделие или тело.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

• Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Убедитесь в наличии достаточной вентиляции при заправке изделия, подготовке топливной смеси (бензин и масло для двухтактных двигателей) или при сливе топлива из бака.

• Топливо и испарения топлива крайне пожароопасны и могут привести к тяжелым травмам при вдыхании и контакте с кожей. Поэтому будьте осторожны при обращении с топливом и обеспечьте достаточную вентиляцию.

• Аккуратно затяните крышку топливного бака во избежание возгорания.

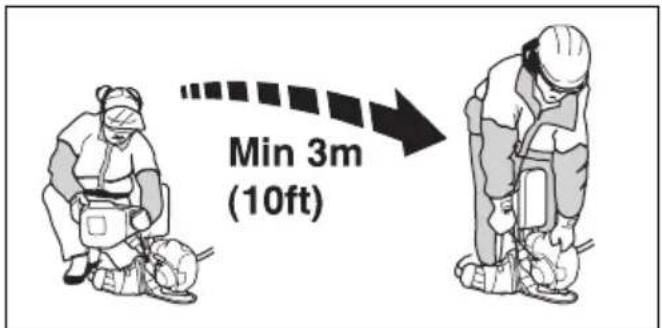

• Переместите изделие минимум на 3 м (10 футов) от места заправки топливом, прежде чем запустить его.

• Не наливайте в топливный бак слишком много

• Убедитесь, что при перемещении изделия или емкости для топлива невозможно возникновение

• Запрещает размещать изделие или емкость для топлива вблизи открытого огня, искр или горящих фитилей. Убедитесь, что в месте хранения отсутствует открытый огонь.

• Используйте только одобренные емкости для переноски и хранения топлива.

• Сливайте топливо из топливного бака перед размещением изделия на длительное хранение. Соблюдайте требования местного законодательства в отношении места утилизации

• Очистите изделие, прежде чем поместить его на длительное хранение.

• Прежде чем поместить изделие на хранение, снимите колпачок свечи зажигания во избежание случайного запуска двигателя.

ПРЕДУПРЕЖДЕНИЕ: Перед сборкой изделия ознакомьтесь с разделом, посвященным безопасности, и усвойте его содержание. ПРЕДУПРЕЖДЕНИЕ: Перед сборкой изделия снимите со свечи зажигания провод свечи зажигания. Сборка гибкого ведущего вала

1. Выкрутите 2 винта из муфты вала.

2. Пропустите гибкий ведущий вал через петли

3. Одновременно надавите и поверните гибкий

ведущий вал, чтобы подсоединить его.

4. Затяните 2 винта.

5. Установите втулку ведущего вала в крышку

сцепления. Одновременно надавите и поверните ведущий вал, чтобы подсоединить его.

6. Убедитесь, что стопорный штифт возвращается в

исходное положение. Подключение троса дросселя и проводов выключателя

2. Соедините трос дросселя из жгута проводов (A) и

трос дросселя (B) от двигателя на крышке.

4. Подсоедините провода выключателя к

соответствующим разъемам двигателя. Сборка петельной рукоятки

1. Установите петельную рукоятку на штангу.

2. Вставьте прокладку в выемку в петельной

рукоятке. Установите гайку и винт. Не затягивайте до упора.

3. Переведите изделие в подходящее рабочее

4. Затяните гайку и винт.

Сборка изогнутой рукоятки ПРЕДУПРЕЖДЕНИЕ: Используйте изогнутую рукоятку только с ножами/лезвиями для травы или триммерными головками/ пластмассовыми ножами. Запрещается использовать режущий диск или диск для расчистки, если установлена изогнутая

1104 - 009 - 19.05.2022 2111. Установите изогнутую рукоятку на петельнуюрукоятку с помощью 3 винтов.2. Переведите изделие в подходящее рабочееположение.3. Затяните винты. Установка режущего оборудования Режущее оборудование включает в себя режущийинструмент и щиток режущего оборудования. ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки. ПРЕДУПРЕЖДЕНИЕ: Всегда используйте щиток, рекомендуемыйдля установленного типа режущегооборудования. См. раздел Принадлежности на стр. 227

ПРЕДУПРЕЖДЕНИЕ: Неправильная установка режущегооборудования может стать причинойтравмы или смерти. Установка дополнительного ограждения

Дополнительноеограждение следует использовать вместес головкой триммера/пластмассовымножом. Ни в коем случае не используйтедополнительное ограждение вместе слезвием для травы.1. Установите дополнительное ограждение в паз нащитке режущего оборудования.2. Закрепите дополнительное ограждение нащитке режущего оборудования с помощью 4фиксирующих захватов. Снятие дополнительного ограждения

• Отсоедините фиксирующие захваты с помощьюсвечного ключа. Установка лезвия для травы и щитка лезвия для травы/комбинированного щитка

1. Установите защитный щиток/комбинированныйщиток (A) на штангу и затяните болт креплениящитка.

2. В обязательном порядке снимитедополнительное ограждение.3. Поворачивайте выходной вал до тех пор, покаодно из отверстий ведущего диска (B) несовместится с соответствующим отверстием вкорпусе редуктора.4. Вставьте стопорный штифт (С) в отверстие,чтобы зафиксировать выходной вал.5. Установите лезвие для травы (D), опорныйфланец (F) и опорную чашку (E) на выходной вал.

1104 - 009 - 19.05.20226. Убедитесь, что ведущий диск и опорный фланецправильно входят в центральное отверстиелезвия для травы.7. Установите гайку (G).8. Затяните гайку торцевым гаечным ключом.Держите ручку торцевого ключа рядомс защитным щитком. Затяните гайку внаправлении, противоположном направлениювращения режущего оборудования. Затянитемоментом 35-50 Н·м. Сборка и разборка щитка режущего оборудования и головки триммера

В обязательномпорядке установите дополнительнуюсекцию щитка.1. Установите щиток режущего оборудования (A),подходящий для головки триммера. См. разделПринадлежности на стр. 227 2. Закрепите щиток режущего оборудования накреплении штанги.3. Закрепите щиток режущего оборудованияболтом.4. Наденьте на выходной вал ведущий диск (В).5. Поворачивайте выходной вал до тех пор,пока одно из отверстий ведущего диска несовместится с отверстием в корпусе зубчатойпередачи.6. Вставьте стопорный штифт (С) в отверстие,чтобы зафиксировать выходной вал.

7. Поверните головку триммера/пластмассовыеножи (H) в направлении, противоположномнаправлению вращения головки триммера/пластмассовых ножей.

8. Для снятия выполните все операции в обратномпорядке.

Установка транспортировочной

1. Установите лезвие в транспортировочную защиту

2. Зафиксируйте два замка (В) в фиксаторах (С),чтобы закрепить транспортировочную защиту.

1104 - 009 - 19.05.2022 213Регулировка высоты опорной плиты

1. Отверните 3 фиксатора опорной плиты.

2. Снимите опорную плиту с рамы с одной стороны.

3. Отрегулируйте опорную плиту на необходимую

высоту. Убедитесь, что штифт совмещен с одним из отверстий на раме. Регулировка оснастки

1. Наденьте оснастку изделия.

2. Туго затяните набедренный ремень. Убедитесь,

что набедренный ремень подвешен на уровне

3. Затяните нагрудный ремень.

4. Отрегулируйте нагрудный ремень по вертикали.

Убедитесь, что ремень плотно прилегает к телу.

5. Отрегулируйте плечевой ремень, так чтобы

нагрузка на плечи распределялась равномерно.

1104 - 009 - 19.05.2022Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. Перед началом эксплуатации

• Проверьте рабочую зону, тип участка, наклон рельефа, наличие посторонних предметов, например, камней, веток и ям.

• Проведите тщательный осмотр изделия.

• Проведите проверку безопасности и процедуры технического и сервисного обслуживания, приведенные в данном руководстве.

• Проверьте правильность установки и целостность всех кожухов, щитков, рукояток и режущего оборудования.

• Осмотрите лезвие для травы и убедитесь, что на зубьях или около центрального отверстия лезвия нет трещин. В случае повреждения ножа замените его.

• Осмотрите опорный фланец на наличие трещин. В случае повреждения опорного фланца замените его.

• Убедитесь, что снять контргайку вручную невозможно. Если вы можете снять контргайку вручную, это значит, что гайка не фиксирует должным образом режущее оборудование и должна быть заменена.

• Осмотрите защитный щиток на наличие повреждений и трещин. Замените защитный щиток, если он поврежден или имеет трещины.

• Осмотрите головку триммера и щиток режущего оборудования на наличие повреждений и трещин. Если головка триммера и щиток режущего оборудования повреждены или имеют трещины, замените их.

Данное изделие оборудовано двухтактным двигателем.

неподходящим типом топлива может привести к повреждению двигателя. Используйте смесь бензина и масла для двухтактных двигателей. 1104 - 009 - 19.05.2022 215Бензин ВНИМАНИЕ: Всегда пользуйтесь смесью масла и очищенного бензина с минимальным октановым числом 90 (RON). При использовании бензина с более низким октановым числом существует риск появления стука в двигателе. В результате температура двигателя повысится, что может привести к его серьезному повреждению. ВНИМАНИЕ: Если ваше изделие оснащено катализатором, используйте смесь масла и неэтилированного бензина высокого качества. Этилированный бензин портит катализатор.

• По возможности пользуйтесь экологическим, т.н. алкилатным бензином.

• Разрешается использовать топливную смесь с бензином, содержащим этанол (E10: не более 10% этанола). При использовании этаноловых смесей выше E10 возможно повреждение

• При постоянной работе на высоких оборотах мы рекомендуем использовать бензин с более высоким октановым числом. Топливо-алкилат Husqvarna Для достижения оптимальной производительности мы рекомендуем использовать топливо-алкилат Husqvarna. Этот тип топлива содержит меньшее количество вредных веществ по сравнению с обычным топливом, что приводит к сокращению вредных выбросов. Такое топливо при сгорании образует малое количество вредных остатков, благодаря чему компоненты двигателя остаются более чистыми. Это позволяет продлить срок службы двигателя. Топливо-алкилат Husqvarna доступно не во всех странах. Масло для двухтактных двигателей

Ненадлежащее качество масла и/или смесь масла/ топлива в неправильных пропорциях может повредить изделие и сократить срок службы катализатора. ВНИМАНИЕ: Запрещается использовать масло, предназначенное для двухтактных двигателей с внешним водяным охлаждением, т.н. "outboard oil". ВНИМАНИЕ: Использовать масло для четырехтактных двигателей запрещается.

• Для достижения оптимальных результатов и мощности пользуйтесь маслом Husqvarna для двухтактных двигателей.

• Если у вас нет масла Husqvarna для двухтактных двигателей, вы можете использовать другое высококачественное масло, предназначенное для двухтактных двигателей с воздушным охлаждением. Для выбора правильного масла обратитесь к своему дилеру по обслуживанию.

Масло для двухтактных двигателей, л 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Смешивание бензина и масла для двухтактных двигателей

Существует опасность то, что небольшая неточность при смешивании небольшого количества топлива может значительно повлиять на соотношение компонентов в смеси. Аккуратно измеряйте количество масла для смеси, чтобы обеспечить правильное соотношение компонентов.

1. Налейте половину необходимого количества

1104 - 009 - 19.05.20222. Добавьте все количество масла и смешайте (взболтайте) топливную смесь.

3. Добавьте оставшуюся часть бензина.

4. Аккуратно смешайте (взболтайте) топливную

смесь и наполните топливный бак изделия.

5. Опорожните и очистите топливный бак, если вы

некоторое время не использовали изделие. Примечание: Не смешивайте топлива более чем на месячный срок и обязательно смешивайте бензин и масло в чистой емкости, предназначенной для топлива. Заправка топливного бака

1. Очистите поверхность вокруг крышки топливного

2. Взболтайте емкость и убедитесь, что топливо

полностью смешалось. Используйте емкость для топлива с защитой от пролива.

3. Снимите крышку топливного бака.

4. Заполните топливный бак.

5. Аккуратно затяните крышку топливного бака.

6. Перед запуском относите изделие в сторону не

менее чем на 3 м (10 футов) от источника топлива и места заправки топливом. ВНИМАНИЕ: Загрязнение баков приводит к сбоям в работе. Регулярно выполняйте очистку топливного бака и бака с маслом для смазки цепи и выполняйте замену топливного фильтра не менее раза в год. Рабочее положение

• Держите изделие обеими руками.

• Держите изделие с правой стороны от тела.

• Режущее оборудование должно находиться ниже

• Изделие всегда должно быть прикреплено к

• Не приближайте части тела к горячим поверхностям.

• Не приближайте части тела к режущему оборудованию. Запуск двигателя ПРЕДУПРЕЖДЕНИЕ: При запуске двигателя обеспечьте безопасное расстояние 15 м. При запуске существует опасность того, что режущее оборудование начнет вращаться.

1. Переведите выключатель в положение запуска.

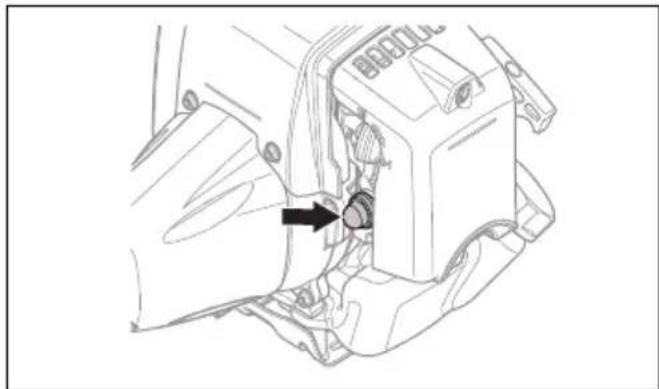

2. Нажимайте на праймер, пока он не начнет

заполняться топливом.

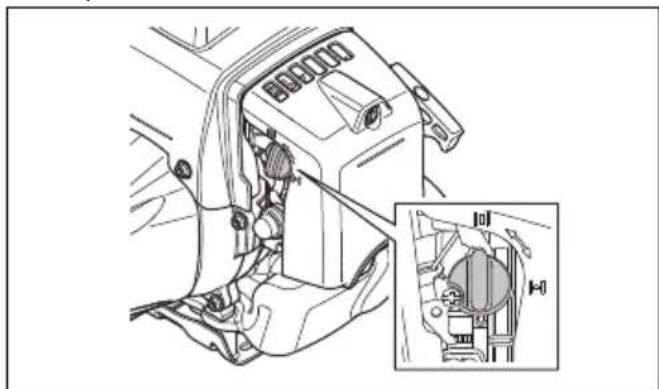

3. Переведите рычаг воздушной заслонки в

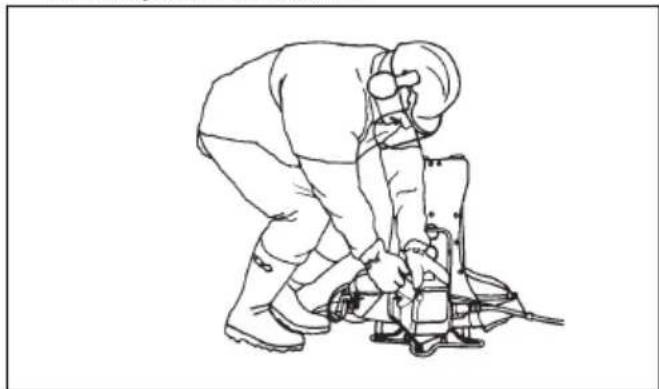

4. Прижмите корпус изделия к земле левой рукой.

Не наступайте на изделие.

5. Медленно вытягивайте ручку шнура стартера,

пока не почувствуете некоторое сопротивление, затем с усилием потяните ручку шнура. 1104 - 009 - 19.05.2022 217ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг

6. Продолжайте тянуть ручку шнура стартера до

запуска двигателя. ВНИМАНИЕ: Не вытягивайте шнур стартера до упора. Не отпускайте шнур стартера, когда он вытянут. Медленно отпустите шнур стартера. Риск повреждения изделия.

7. При запуске двигателя переведите воздушную

заслонку в рабочее положение и полностью откройте дроссельную заслонку. Дроссельный регулятор автоматически выходит из положения

8. Убедитесь, что двигатель работает без рывков.

ПРЕДУПРЕЖДЕНИЕ: Во избежание ожогов не приближайте части тела к колпачку свечи зажигания. Риск получения ожогов. Ни в коем случае не пользуйтесь изделием с поврежденным колпачком свечи зажигания. Риск поражения электрическим током. Остановка изделия

• Для остановки двигателя переведите выключатель в положение остановки. Общие инструкции по эксплуатации ПРЕДУПРЕЖДЕНИЕ: Соблюдайте осторожность при пилении напряженных стволов деревьев. Ствол может спружинить, вернувшись в первоначальное положение до или после пиления, и повредить изделие или нанести вам травму.

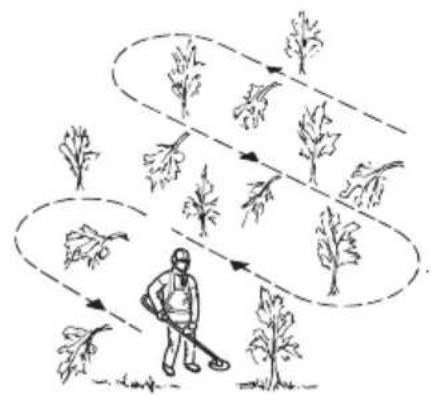

• Создайте открытый участок на одном из концов рабочей зоны и начинайте работу оттуда.

• В ходе работы системно перемещайтесь по рабочему участку.

• Двигайтесь вперед и смещайте изделие влево и вправо до конца, чтобы при каждом смещении в сторону очищать участок шириной 4-5 м.

• Расчистите участок длиной 75 м, после чего поворачивайтесь и возвращайтесь назад. По мере продвижения вперед держите рядом с собой канистру с топливом.

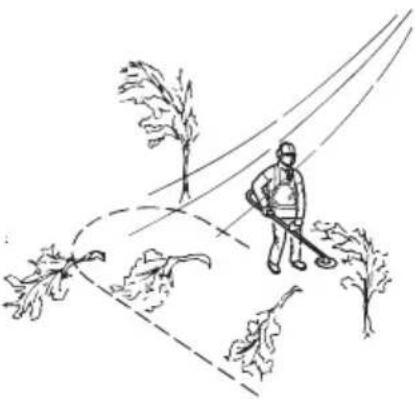

• Двигайтесь в таком направлении, при котором пересечение канав и препятствий будет сведено к минимуму.

• Двигайтесь в таком направлении, при котором срезанная растительность под воздействием ветра будет падать на уже очищенную территорию.

• Работайте поперек склона, не передвигайтесь вверх и вниз по склону. Стрижка травы лезвием для травы

Лезвия и ножи для травы не должны использоваться для срезания стволов. Используйте лезвия 218 1104 - 009 - 19.05.2022и ножи для травы только для стрижки длинной и разросшейся травы.

• Перемещайте изделие из стороны в сторону.

• Срезайте траву движением справа налево. После чего перемещайте изделие обратно вправо и снова начинайте стрижку.

• Срезайте траву левой стороной лезвия.

• При стрижке наклоняйте лезвие для травы влево, чтобы скошенная трава укладывалась рядами. Это упростит ее сгребание.

• Занимайте устойчивое положение, поставив стопы ног на некотором расстоянии друг от друга.

• Двигайтесь вперед после каждого перемещения изделия вправо и перед следующим срезающим движением убедитесь, что занимаете устойчивое

• Опорный колпак должен слегка прилегать к земле, тем самым он защищает лезвие от соприкосновения с грунтом.

• Соблюдайте эти инструкции, чтобы снизить риск обмотки скошенного материала вокруг лезвия

a) Полностью откройте дроссель. b) При перемещении изделия слева направо не проводите лезвие для травы через скашиваемый материал.

• Прежде чем начать собирать скошенную траву, остановите двигатель и снимите изделие с оснастки. Положите изделие на землю. Триммерная стрижка газонов головкой триммера Стрижка травы

1. Держите головку триммера чуть выше земли под

углом. Не прижимайте режущую леску к траве.

2. Уменьшите длину режущей лески на 10-12 см /

3. Уменьшите частоту вращения двигателя, чтобы

уменьшить риск повреждения растений.

4. При стрижке травы вблизи предметов дроссель

должен быть открыт на 80%. Подрезка травы с помощью лезвия для

1. Лезвия и ножи для травы не должны

использоваться для срезания стволов.

2. Лезвие для травы предназначено для всех видов

высокой или грубой травы.

3. Производите кошение маятниковым движением

из стороны в сторону, движение справа налево будет рабочим движением, а движение слева направо — возвратным. Лезвие должно срезать траву своим левым краем (между 8 и 12 часами).

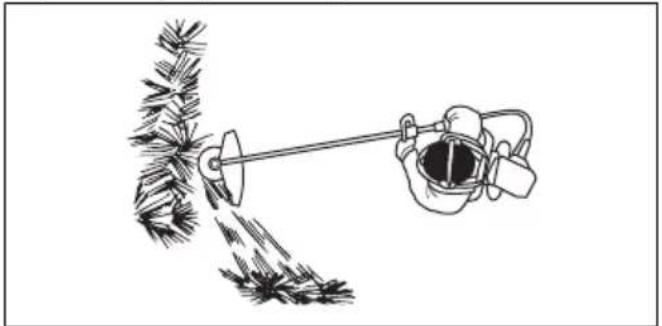

4. Если немного наклонить лезвие влево при

подрезке, срезанная трава будет укладываться ровными рядами, что облегчит ее сгребание.

5. Старайтесь работать в одном ритме. Стойте

устойчиво, поставив стопы ног на некотором расстоянии друг от друга. После возвратного движения передвиньтесь вперед и опять встаньте в устойчивое положение.

6. Опорная чашка должна слегка касаться земли.

Она предохраняет лезвие от контакта с землей.

7. Чтобы уменьшить риск закручивания материала

вкруг лезвия, всегда работайте на полных оборотах и старайтесь не проходить по уже срезанной траве при возвратном движении.

8. Перед тем, как начать собирать срезанную траву,

остановите двигатель и снимите оснастку. Кошение травы

1. При кошении травы держите режущую леску

параллельно земле. 1104 - 009 - 19.05.2022 2192. Не прижимайте головку триммера к земле. Это может привести к повреждению изделия.

3. При стрижке травы перемещайте изделие из

стороны в сторону. Работайте на полных

Уборка травы Воздушный поток от вращающейся режущей лески можно использовать для очистки участка от скошенной травы.

1. Держите головку триммера вместе с леской

параллельно земле, не касаясь ее.

2. Полностью откройте дроссель.

3. Перемещайте триммер из стороны в сторону и

очистите участок от скошенной травы. ПРЕДУПРЕЖДЕНИЕ: Во избежание разбалансировки и вибраций на рукоятках каждый раз при установке новой режущей лески очищайте кожух головки триммера. Кроме того, проверяйте другие детали головки триммера и при необходимости очищайте

Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания Техническое обслуживание Еже-

Очистите наружные поверхности. X Осмотрите оснастку на наличие повреждений. X Проверьте правильность установки ручки и рукоятки и убедитесь, что они не повреждены.

Убедитесь, что стопор дроссельного регулятора и сам дроссель исправны. X Проверьте выключатель, чтобы убедиться в его исправности. X Убедитесь, что режущее оборудование не вращается на холостых оборо-

Очистите воздушный фильтр. При необходимости выполните замену. X Убедитесь, что лезвие не затупилось, правильно отцентрировано и на нем нет трещин. Неправильная центровка лезвия может привести к поврежде- нию изделия.

Осмотрите щиток режущего оборудования на наличие повреждений и тре- щин. При необходимости выполните замену.

Осмотрите головку триммера на наличие повреждений и трещин. При необ- ходимости выполните замену.

220 1104 - 009 - 19.05.2022Техническое обслуживание Еже-

Проверьте затяжку винтов и гаек. X Проверьте двигатель, топливный бак и топливопроводы на наличие утечек. X Проверьте транспортировочный щиток. Убедитесь, что лезвие не повре- ждено и транспортировочный щиток может быть правильно установлен.

Очистите систему охлаждения. X Осмотрите стартер и шнур стартера на наличие повреждений. X Осмотрите элементы системы гашения вибрации на наличие повреждений

Очистите наружную поверхность свечи зажигания. Снимите ее и проверьте зазор между электродами. Отрегулируйте зазор между электродами соот- ветствующим образом (см. раздел Технические данные на стр. 226

замените свечу зажигания. Убедитесь, что свеча зажигания оснащена изо- ляцией радиопомех.

Очистите наружные поверхности карбюратора и область вокруг него. X Проверьте угловую зубчатую передачу и убедитесь, что она на ¾ заполне- на смазкой. При необходимости добавьте специальную смазку.

Очистите или замените искрогасительную сетку на глушителе. X Проверьте топливный фильтр на наличие загрязнений, а топливный шланг — на наличие трещин или других повреждений. При необходимости выпол- ните замену.

Проверьте все кабели и соединения. X Проверьте сцепление, пружины сцепления и барабан сцепления на износ. Если требуется заменить один или несколько из этих элементов, обрат- итесь к своему дилеру по обслуживанию.

Замените свечу зажигания. Убедитесь, что свеча зажигания оснащена изо- ляцией радиопомех.

Осмотрите и очистите искрогасительную сетку на глушителе. X Регулировка оборотов холостого

ПРЕДУПРЕЖДЕНИЕ: Перед запуском изделия прочитайте инструкции по технике безопасности в соответствующем разделе. См. раздел Безопасность на стр. 202

ПРЕДУПРЕЖДЕНИЕ: Если режущее оборудование вращается при работе двигателя на холостых оборотах, винт Т необходимо поворачивать против часовой стрелки до тех пор, пока режущее оборудование не остановится.

1. Убедитесь, что воздушный фильтр чист.

2. Убедитесь, что крышка воздушного фильтра

установлена на место.

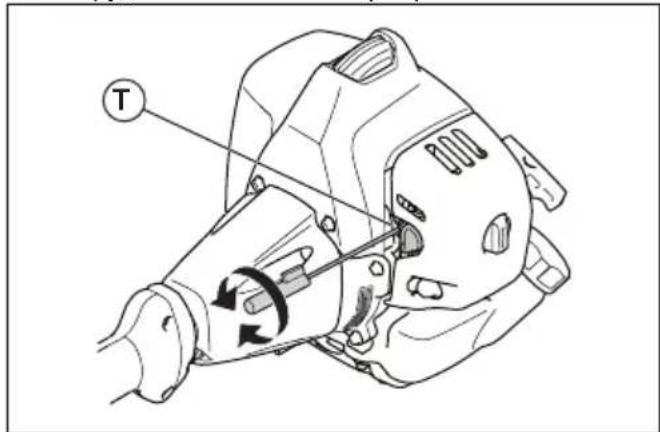

3. Используйте винт регулировки холостого хода.

1104 - 009 - 19.05.2022 2214. Поворачивайте винт регулировки холостого хода T по часовой стрелке до тех пор, пока режущее оборудование не начнет вращаться

5. Поворачивайте винт против часовой стрелки,

пока режущее оборудование не остановится. ПРЕДУПРЕЖДЕНИЕ: Если режущее оборудование не останавливается в ходе регулировки оборотов холостого хода, обратитесь к ближайшему сервисному дилеру. Запрещается пользоваться изделием, пока не будет выполнена его надлежащая регулировка или ремонт.

6. Проверьте плавность работы двигателя во всех

положениях. Очистка системы охлаждения

Загрязнение или засорение системы охлаждения может привести к перегреву изделия, в результате чего возможно его повреждение. Система охлаждения состоит из следующих компонентов:

• Ребра охлаждения на цилиндре (A).

• Воздухозаборник (B).

• В системе охлаждения не должно быть загрязнений и засоров.

• Очищайте систему охлаждения щеткой еженедельно или чаще (при необходимости). Очистка воздушного фильтра ВНИМАНИЕ: Поврежденный воздушный фильтр подлежит обязательной замене. После эксплуатации воздушного фильтра в течение длительного времени его нельзя очистить полностью. Регулярно заменяйте воздушный фильтр

1. Снимите крышку воздушного фильтра и

2. Продуйте воздушный фильтр сжатым воздухом.

3. Очистите внутреннюю поверхность крышки

фильтра. Используйте для очистки воздух или

4. Убедитесь, что фильтр сухой.

Топливный фильтр Когда в двигателе заканчивается топливо, проверьте воздушное отверстие в крышке топливного бака и топливный фильтр (A) на наличие засоров.

Зубчатая передача Зубчатую передачу на ¾ заполняют консистентной смазкой на заводе-изготовителе. Перед эксплуатацией изделия убедитесь, что уровень заполнения смазкой не изменился. Если необходимо заполнить передачу смазкой,

1104 - 009 - 19.05.2022используйте специальную консистентную смазку Husqvarna. Не заменяйте смазку в зубчатой передаче. Для выполнения ремонта зубчатой передачи обратитесь в сервисный центр. Проверка свечи зажигания ВНИМАНИЕ: Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции: a) Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см. раздел Технические данные на стр. 226

• При необходимости замените свечу зажигания. Регулировка двигателя Выполните следующие действия, если двигатель не работает надлежащим образом.

1. Подсоедините одобренное режущее

оборудование, см. раздел Принадлежности на стр. 227

2. Запустите двигатель.

3. Дайте изделию поработать в нормальных

условиях в течение 3 минут.

4. Поднимите вверх режущее оборудование,

полностью откройте дроссель на 30 секунд. Если вы используете головку триммера, убедитесь, что леска триммера обрезана ножом на щитке до необходимой длины. Примечание: На этом этапе не выполняйте стрижку травы и резку веток.

5. Дайте изделию поработать в нормальных

условиях, чтобы убедиться в исправности работы

6. Если двигатель не работает надлежащим

образом, повторите шаги 4 и 5 три раза.

7. Обратитесь к дилеру Husqvarna для выполнения

регулировки/ремонта изделия, если двигатель не начал работать надлежащим образом после выполнения всех этих шагов. Заточка ножа и лезвия для травы ПРЕДУПРЕЖДЕНИЕ: Остановите двигатель. Используйте защитные перчатки.

• Правильную процедуру заточки ножа и лезвия для травы см. в инструкциях, поставляемых вместе с режущим оборудованием.

• Для сохранения балансировки все кромки должны быть заточены одинаково.

• Используйте плоский напильник с односторонним

утилизируйте поврежденные ножи. Не пытайтесь выпрямить изогнутый или перекошенный нож для его повторного использования. 1104 - 009 - 19.05.2022 223Смазка гибкого ведущего вала

1. Потяните ручку вверх и снимите втулку ведущего

вала с кожуха сцепления. a) Извлеките ведущий вал из втулки.

2. Смажьте ведущий вал.

3. Одновременно надавите и поверните ведущий

вал, чтобы установить его на место во втулку. Оставьте около 10 мм / 0,40 дюйма ведущего вала над краем втулки.

4. Совместите отверстие во втулке ведущего вала с

ручкой на кожухе сцепления.

5. Одновременно надавите и поверните ведущий

вал, чтобы подсоединить его. Поиск и устранение неисправностей Двигатель не запускается Проверка Возможная причина Порядок действий Выключатель. Выключатель находится в положе- нии останова. Обратитесь в авторизованный сер- висный центр для замены выклю-

Собачки стартера. Собачки стартера не могут свобод- но перемещаться. Снимите крышку стартера и очи- стите область вокруг собачек стар- тера. См. раздел Обзор изделия на стр. 200

Обратитесь в авторизованный сер- висный центр за помощью. 224 1104 - 009 - 19.05.2022Проверка Возможная причина Порядок действий Топливный бак. Топливо несоответствующего ти-

Опорожните топливный бак и за- лейте правильное топливо. Свеча зажигания. Свеча зажигания загрязнена или

Убедитесь, что свеча зажигания сухая и чистая. Неправильный зазор между элек- тродами свечи зажигания. Очистите свечу зажигания. Про- верьте правильность зазора между электродами. Убедитесь, что све- ча зажигания оснащена изоляцией радиопомех. Правильный зазор между электро- дами см. в технических данных. Крепление свечи зажигания осла-

Затяните свечу зажигания. Двигатель запускается, но затем снова останавливается

Возможная причина Порядок действий Топливный бак Топливо несоответствующего типа. Опорожните топливный бак и залейте в него правильное топливо. Воздушный фильтр Засорен воздушный фильтр. Очистите воздушный фильтр. Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением на хранение, в обязательном порядке, давайте изделию остыть.

• Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

• Всегда используйте рекомендованные контейнеры для хранения и транспортировки

• Перед транспортировкой или помещением изделия на длительное хранение слейте топливо из бака. Утилизируйте топливо в специально предназначенном для этого месте.

• На время транспортировки и хранения устанавливайте на изделие транспортировочный

• Снимите колпак свечи зажигания со свечи

• Закрепляйте изделие на время транспортировки. Убедитесь, что изделие неподвижно зафиксировано.

• Перед помещением на длительное хранение очистите изделие и проведите его техобслуживание. 1104 - 009 - 19.05.2022 225Технические данные Технические данные 553RBX

50,6 Обороты холостого хода, об/мин 2800 Рекомендованные макс. обороты, об/мин 13 000 Частота вращения выходного вала, об/мин 9285 Макс. выходная мощность двигателя согласно ISO 8893, кВт / л. с. при

2,3 / 3,1 при 9500 Глушитель с каталитическим конвертером Нет Система зажигания Свеча зажигания NGK CMR7H Зазор между электродами, мм 0,6-0,7 Топливная система и система смазки Емкость топливного бака, л/см³ 0,8 / 800

Без топлива, режущего оборудования и щитка, кг 12,1 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 115 Уровень мощности звука, гарантированный, L

Эквивалентный уровень шумового давления на уровне уха пользователя, измерен согласно EN ISO 11806 и ISO 22868, дБ(A), мин./макс. С головкой триммера (оригинальной) 103 С лезвием для травы (оригинальным) 102 Уровни вибрации

Эквивалент уровней вибрации (a hv,eq ) на ручках, измерен согласно EN ISO 11806 и ISO 22867, м/с

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС 2000/14/EC. Указанный уровень мощности звука для устройства измерен с оригинальным режущим оборудованием, дающим наивысший уровень. Разница между гарантированной и измеренной мощно- стью звука заключается в том, что гарантированная мощность звука также включает разброс результа- тов измерений и их отклонение для устройств одной и той же модели, согласно директиве 2000/14/EC.

Указанные данные об эквивалентном уровне шумового давления имеют среднестатистический раз- брос (стандартное отклонение) в 1 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло- нение) 1 м/с

С головкой триммера, слева/справа 3,3 / 2,7 С лезвием для травы (оригинальным) 5,3 / 3,4 Принадлежности Принадлежности Соответствующие принадлежно-

Тип принадлежности Щиток режущего оборудования,

Лезвие для травы/нож для травы Multi 300-3 (Ø 300, 3 зубца) 537 33 16-03 Multi 255-3 (Ø 255, 3 зубца) 537 33 16-03 Multi 275-4 (Ø 275, 4 зубца) 537 33 16-03 Multi 330-2 (Ø 330, 2 зубца) 537 33 16-03 Пластмассовые ножи Tricut Ø 300 мм (отдельные лезвия имеют номер детали 531 01 77-15) 537 33 16-03 Головка триммера T35, T35X (леска Ø 2,4-3,0 мм) 537 33 16-03 S35 (леска Ø 2,4-3,0 мм) 537 33 16-03 T45x (леска Ø 2,7-3,3 мм) 537 33 16-03 S ll 537 33 16-03 Опорный колпак Неподвижный – 1104 - 009 - 19.05.2022 227Декларация о соответствии Декларация соответствия требованиям ЕС Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что изделие: Описание Травокосилки Марка Husqvarna Тип / Модель 553RBX Идентификация Серийные номера начиная с 2022 года и далее полностью соответствует следующим директивам и нормативам ЕС: Норматив Описание 2006/42/EC "О механическом оборудовании" 2014/30/EU "Об электромагнитной совместимости" 2000/14/EC "Об излучении шума в окружающую среду" 2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" а также требованиям следующих стандартов и/или технических регламентов: EN ISO 12100:2021, CISPR

Компания RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Швеция, осуществила добровольную типовую проверку от имени компании Husqvarna AB. Номер сертификата: SEC/17/2462 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Швеция, также подтвердила соответствие приложению V директивы Совета 2000/14/EC. Информацию по излучению шума см. в разделе Технические данные на стр. 226

2022-05-09 Стефан Холмберг (Stefan Holmberg), директор отдела разработок, управление технологиями, Husqvarna AB Ответственный за техническую документацию 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689
