MANUAL DE UTILIZADOR BDAG710 BLACK & DECKER

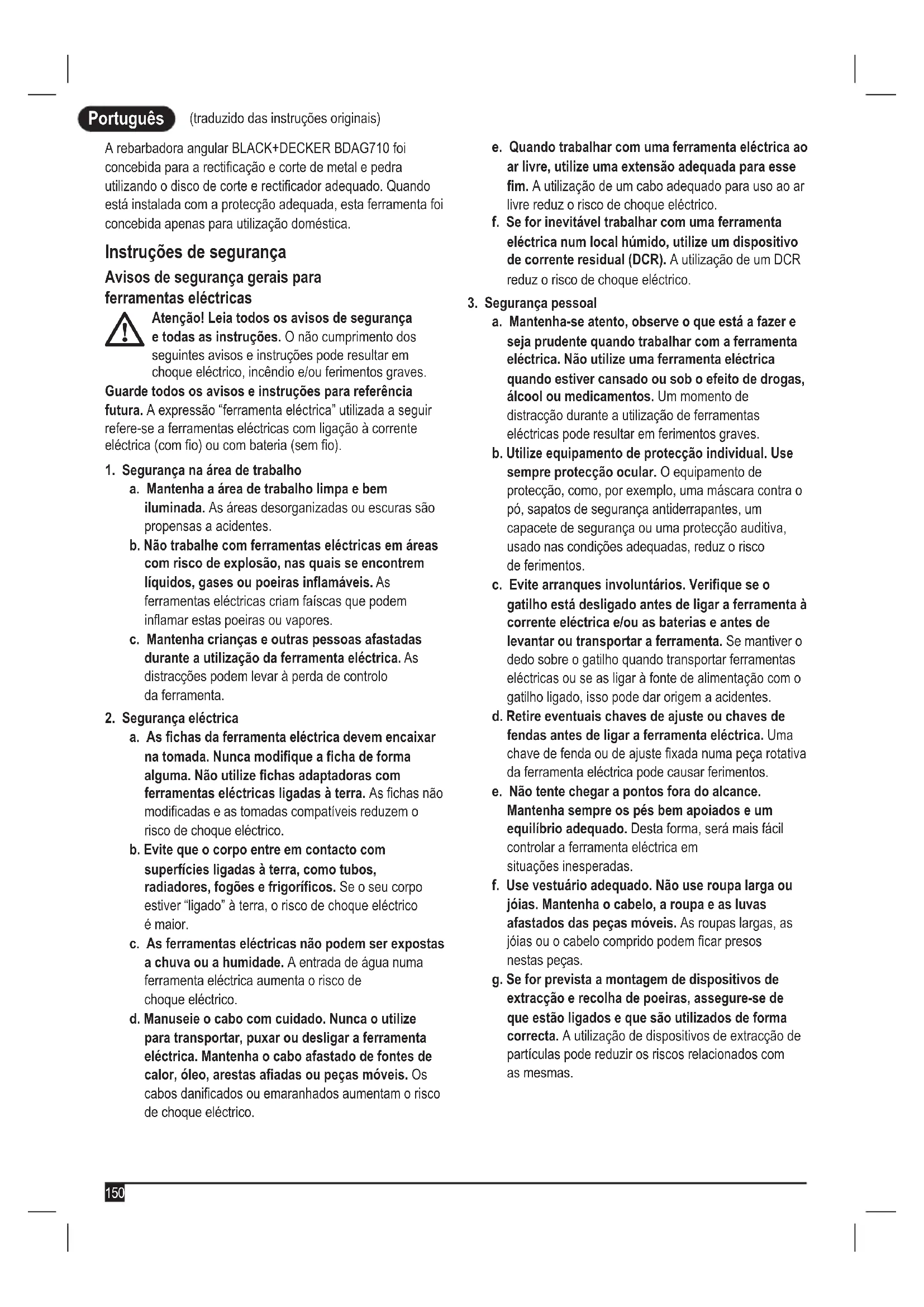

(traduzido das instruções originais) Português (traduzido das instruções originais) A rebarbadora angular BLACK+DECKER BDAG710 foi concebida para a recticação e corte de metal e pedra utilizando o disco de corte e recticador adequado. Quando está instalada com a protecção adequada, esta ferramenta foi concebida apenas para utilização doméstica. Instruções de segurança Avisos de segurança gerais para ferramentas eléctricas

Atenção! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. A expressão “ferramenta eléctrica” utilizada a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com o) ou com bateria (sem o).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inamáveis. As ferramentas eléctricas criam faíscas que podem inamar estas poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distracções podem levar à perda de controlo da ferramenta.

2. Segurança eléctrica

a. As chas da ferramenta eléctrica devem encaixar na tomada. Nunca modique a cha de forma alguma. Não utilize chas adaptadoras com ferramentas eléctricas ligadas à terra. As chas não modicadas e as tomadas compatíveis reduzem o risco de choque eléctrico. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigorícos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico é maior. c. As ferramentas eléctricas não podem ser expostas a chuva ou a humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, arestas aadas ou peças móveis. Os cabos danicados ou emaranhados aumentam o risco de choque eléctrico. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize uma extensão adequada para esse m. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b. Utilize equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições adequadas, reduz o risco de ferimentos. c. Evite arranques involuntários. Verique se o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o gatilho quando transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o gatilho ligado, isso pode dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste xada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e. Não tente chegar a pontos fora do alcance. Mantenha sempre os pés bem apoiados e um equilíbrio adequado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f. Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem car presos nestas peças. g. Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.Português

(traduzido das instruções originais)

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eciente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida. b. Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada. c. Desligue a cha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de accionamento acidental da ferramenta eléctrica. d. Mantenha as ferramentas eléctricas que não estejam a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualicações necessárias para as manusear. e. Proceda à manutenção das ferramentas eléctricas. Verique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danicada, esta só deve ser utilizada quando estiver reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuciente. f. Mantenha as ferramentas de corte aadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte aadas, bloqueiam com menos frequência e controlam-se com maior facilidade. g. Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para ns diferentes dos previstos pode resultar em situações perigosas.

a. A ferramenta eléctrica deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobresselentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas eléctricas

Atenção! Avisos de segurança comuns para recticar, lixar, limpeza com escova metálica ou corte abrasivo: ● Esta ferramenta elétrica destina-se a ser utilizada como rebarbadora, lixadora, escova metálica, polidora ou ferramenta de corte. Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. ● As operações para as quais a ferramenta elétrica não foi concebida poderão criar perigo e causar ferimentos. ● Não utilize acessórios que não tenham sido especicamente concebidos e recomendados pelo fabricante da ferramenta. O facto de um acessório poder ser instalado na sua ferramenta elétrica não garante um funcionamento seguro do mesmo. ● A velocidade nominal do acessório deve ser, no mínimo, equivalente à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior à respectiva velocidade nominal poderão fragmentar-se e projectar esses fragmentos. ● O diâmetro exterior e a espessura do acessório devem estar dentro dos limites de capacidade da ferramenta elétrica. Não será possível proteger ou controlar de forma adequada acessórios com o tamanho incorreto. ● Ao enroscar acessórios, estes devem coincidir com a rosca do eixo da rebarbadora. No que respeita a acessórios montados com anges, o orifício de xação do acessório deve corresponder ao diâmetro de localização da ange. Os acessórios que não correspondam ao tamanho dos elementos de montagem da ferramenta elétrica irão funcionar de forma desequilibrada e vibrar de modo excessivo, podendo causar a perda do controlo da ferramenta. ● Não utilize um acessório danicado. Antes de cada utilização, inspeccione os acessórios, procurando danos nos mesmos. Por exemplo, procure rachas e fendas nos discos abrasivos, fendas nos discos de apoio, danos ou desgaste excessivo e arames soltos ou partidos nas catrabuchas. Se deixar cair a ferramenta elétrica ou os acessórios, verique se apresentam danos ou se colocou um acessório sem danos. Depois de inspeccionar e instalar um acessório e funcionar com a ferramenta elétrica à velocidade máxima sem carga durante um minuto. Os acessórios danicados irão normalmente fragmentar-se durante este período de teste. ● Utilize equipamento de proteção pessoal. Dependendo da operação, use uma viseira ou óculos de protecção. De acordo com o necessário, use uma máscara contra o pó, protetores auditivos, luvas e um avental de trabalho capaz de o proteger contra pequenos fragmentos abrasivos ou da peça de trabalho. A protecção ocular tem de ser capaz de o proteger contra a projecção de detritos resultantes de várias operações. A máscara anti-poeira ou oPortuguês

(traduzido das instruções originais) respirador deve ser capaz de ltrar partículas geradas pelo que está a fazer. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição. ● Mantenha as pessoas a uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho tem de usar equipamento de proteção pessoal. Poderá dar-se o caso de fragmentos da peça de trabalho ou de um acessório partido serem projetados para longe e causarem ferimentos fora da área de trabalho imediata. ● Segure a ferramenta elétrica apenas pelas superfícies isoladas especícas para o efeito ao efetuar uma operação em que o acessório de corte possa entrar em contacto com os ocultos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um o com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. ● Utilize grampos ou outro sistema prático para xar e apoiar a peça numa plataforma estável. Segurar a peça com a mão ou contra o corpo pode causar instabilidade e perda de controlo. ● Afaste o cabo de alimentação do acessório rotativo. Se perder o controlo da ferramenta, o cabo poderá ser cortado ou car preso no acessório, puxando a sua mão ou o seu braço na direção do acessório rotativo. ● Nunca pouse a ferramenta elétrica antes de o acessório car completamente imobilizado. Caso contrário, o acessório rotativo poderá car preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma. ● Não ligue a ferramenta elétrica enquanto estiver a transportá-la ao seu lado. Um contacto acidental do acessório rotativo com a sua roupa poderá prendê-la no mesmo, puxando o acessório na direcção do seu corpo. ● Limpe regularmente as aberturas de ventilação da ferramenta elétrica. A ventoinha do motor irá puxar as partículas para o interior da caixa da ferramenta e a acumulação excessiva de metal pulverizado pode causar perigos elétricos. ● Não utilize a ferramenta elétrica perto de materiais inamáveis. Estes materiais poderão ser inamados por faíscas da ferramenta. ● Não utilize acessórios que necessitem de líquidos de refrigeração. A utilização de água ou outros líquidos de refrigeração pode causar eletrocussão ou choque elétrico. Nota: O aviso indicado acima não se aplica a ferramentas eléctricas concebidas especicamente para utilização com um sistema líquido. Contragolpes e avisos relacionados O efeito de contragolpe é uma reação súbita resultante do aperto ou bloqueio de um disco rotativo, de uma protecção de apoio, de uma escova ou de qualquer outro acessório. Elementos entalados ou presos provocam o rápido encravamento do acessório rotativo, o que, por sua vez, faz com que a ferramenta elétrica descontrolada seja forçada na direção oposta à rotação do acessório no ponto de ligação. Por exemplo, se um disco abrasivo car preso ou for apertado pela peça de trabalho, a aresta do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco pode projetar-se na direção do operador ou afastar-se dele, dependendo da direção do movimento do disco no ponto de entalamento. Os discos abrasivos podem também partir-se nestas condições. O efeito de contragolpe é o resultado de uma utilização errada da ferramenta e/ou de procedimentos ou condições de utilização incorretos, podendo ser evitado com medidas de precaução apropriadas, conforme descrito em seguida. ● Segure rmemente a ferramenta elétrica e posicione o corpo e o braço de modo a permitir resistência às forças de um contragolpe. Utilize sempre o punho auxiliar, se existir, para controlar ao máximo o contragolpe ou a reação ao binário quando liga a ferramenta. O operador pode controlar as reações ao binário ou forças de contragolpe, tomando as precauções adequadas. ● Nunca coloque a mão perto do acessório rotativo. O efeito de contragolpe pode fazer com que o acessório salte sobre a sua mão. ● Não posicione o corpo na área em que a ferramenta elétrica passará se ocorrer um contra-golpe. O contra- golpe impulsionará a ferramenta na direcção oposta ao movimento do disco no ponto em que car entalado. ● Tenha muito cuidado quando trabalhar em cantos, arestas aadas, etc. Evite balançar e entalar o acessório. Os cantos, as arestas aadas ou o facto de o acessório rotativo saltar tendem a fazê-lo car preso na peça de trabalho e, consequentemente, a causar a perda do controlo da ferramenta ou efeito de contragolpe. ● Não ligue uma lâmina de entalhar madeira de corrente ou uma lâmina de serra com dentes. Estas lâminas originam frequentemente o efeito de contragolpe e a perda do controlo da ferramenta. Avisos de segurança especícos para operações de recticação e corte abrasivo ● Utilize apenas tipos de discos recomendados para a ferramenta elétrica e a proteção especíca concebida para o disco escolhido. Os discos para os quais a ferramenta eléctrica não foi concebida não podem ser protegidos de forma adequada e, consequentemente, não são seguros. ● A superfície de desbaste dos discos centrais com depressão deve ser montada abaixo da plaina da aba de proteção. Se o disco estiver montado incorretamente e car saliente através da plaina da aba de protecção, isso signica que não está devidamente protegido.Português

(traduzido das instruções originais) ● A proteção deverá estar bem xada à ferramenta e posicionada de forma a proporcionar a máxima segurança, de forma a que o operador que exposto à menor extensão do disco possível. A protecção ajuda a proteger o utilizador contra fragmentos do disco partido, qualquer contacto acidental com o disco e as faíscas podem queimar a roupa. ● Os discos só devem ser utilizados para as aplicações recomendadas. Por exemplo, não desbaste materiais com a parte lateral de um disco de corte. Os discos de corte abrasivos destinam-se a efetuar recticação periférica e qualquer pressão lateral aplicada nestes discos poderá parti-los. ● Utilize sempre anges de discos não danicadas com o tamanho e a forma corretos para o disco escolhido. Os encaixes de disco apropriados suportam corretamente o disco, reduzindo assim a possibilidade de quebra do mesmo. As anges para discos de corte poderão ser diferentes das anges dos discos recticadores. ● Não utilize discos desgastados de ferramentas elétricas maiores. Os discos concebidos para ferramentas eléctricas maiores não são adequados para a velocidade mais alta de uma ferramenta mais pequena e poderão fragmentar-se. Avisos de segurança adicionais especícos para operações de corte abrasivo ● Não "encrave" o disco de corte nem aplique pressão excessiva. Não efetue cortes excessivamente profundos. Uma pressão excessiva sobre o disco aumenta a carga e a susceptibilidade de torcer ou bloquear o disco durante o corte, bem como a possibilidade de contragolpe ou de o disco se partir. ● Não posicione o corpo alinhado e atrás do disco rotativo. Quando o disco, no ponto de funcionamento, se estiver a afastar do seu corpo, um possível recuo poderá impulsionar o disco e a ferramenta elétrica diretamente para si. ● Quando o disco estiver a car bloqueado ou quando interromper um corte por qualquer motivo, desligue a ferramenta elétrica e mantenha-a imóvel até que o disco pare completamente. Nunca retire o disco do corte enquanto o disco estiver em movimento. Caso contrário, poderá ocorrer o efeito de contragolpe. Investigue e tome acções correctivas para eliminar a causa do bloqueio do disco. ● Não reinicie a operação de corte na peça. Deixe o disco alcançar a velocidade máxima e coloque a serra com cuidado no local do corte. O disco pode car dobrado, saltar ou causar um efeito de contragolpe se a ferramenta elétrica for reiniciada em contacto com a peça. ● Suporte quaisquer painéis ou peça de trabalho sobredimensionada para minimizar o risco de aperto do disco e ocorrência do efeito de coice. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. É necessário colocar suportes por baixo da peça de trabalho em ambos os lados do disco, perto da linha de corte e da extremidade da peça. ● Tenha especial cuidado quando efetuar um corte pequeno em paredes existentes ou outras áreas ocultas. O disco pode cortar canalização de gás ou água, cablagem elétrica ou outros objetos que podem causar o efeito de contragolpe. Avisos de segurança especícos para operações de lixadela ● Não utilize papel de disco de lixa com dimensões excessivas. Siga as recomendações dos fabricantes quando selecionar o papel para lixar. Uma lixa com um tamanho excessivo que ultrapasse o limite do disco de suporte representa um risco de dilaceração e poderá fazer com que o disco que preso ou danicado, ou causar a ocorrência do efeito de contragolpe. Avisos de segurança especícos para operações de escovagem metálica ● Tenha em atenção que a escova projeta cerdas metálicas, mesmo durante o funcionamento normal. Não aplique uma carga excessiva na escova, isso pode causar demasiado esforço nos os. Os lamentos podem penetrar facilmente na pele e/ou em roupa leve. ● Se for recomendada a utilização de uma proteção para escovagem metálica, não permite qualquer interferência do disco ou da escova de arame com a proteção. O disco ou a escova de arame podem aumentar de diâmetro devido à carga de trabalho e às forças centrífugas. Segurança de terceiros ● Este equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que sejam acompanhadas ou tenham recebido formação sobre a utilização deste equipamento por uma pessoa responsável pela sua segurança. ● As crianças devem ser vigiadas para que não mexam no equipamento. Riscos residuais Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que podem não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais podem não ser evitados. Estes incluem: ● Ferimentos causados pelo contacto com peças em rotação/movimento. ● Ferimentos causados durante a troca de peças, lâminas ou acessórios.Português

(traduzido das instruções originais) ● Ferimentos causados pela utilização prolongada de uma ferramenta. Se utilizar uma ferramenta durante períodos prolongados, certique-se de que faz pausas regularmente. ● Danos auditivos. ● Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF). Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor da emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Directiva 2002/44/ CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade prossional, deve ser considerada uma estimativa de exposição da vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, além do tempo de funcionamento. Etiquetas colocadas na ferramenta Os seguintes pictogramas, assim como o código de data, estão indicados na ferramenta: Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções. Utilize óculos ou viseiras de protecção quando utilizar esta ferramenta. Utilize protectores dos ouvidos quando utilizar esta ferramenta Segurança eléctrica O carregador tem isolamento duplo. Por esse motivo, não necessita de ligação à terra. Verique sempre se a tensão de alimentação corresponde à tensão indicada na placa sinaléctica. u Se o cabo de alimentação estiver danicado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado BLACK+DECKER para evitar acidentes. Quebras de tensão As correntes de irrupção causam quebras de tensão de curta duração. Em condições de alimentação desfavoráveis, outro equipamento poderá ser afetado. Se a impedância de sistema da fonte de alimentação for inferior a 0,107 Ω, a ocorrência de perturbações é improvável. Componentes Esta ferramenta inclui alguns ou todos os seguintes componentes.

Atenção! Antes da montagem, certique-se de que a ferramenta está desligado e que não está ligado à corrente eléctrica. Colocar e remover a protecção (Fig. A1, A2) A ferramenta é fornecida com uma protecção apenas para trabalhos de recticação (tipo 27). Se a unidade se destinar a operações de corte, deve ser colocada uma protecção especíca desta operação (tipo 41). Pode obter uma protecção adequada N642463 (para discos de corte de 115 mm) através dos centros de assistência da BLACK+DECKER. ● Coloque a ferramenta numa mesa, com o eixo (5) virado para cima. ● Alinhe os apoios (7) com os entalhes (8). ● Pressione a protecção para baixo e rode-a para a direita para a posição pretendida. ● Aperte o parafuso (6) para xar a protecção. Remover ● Desaperte o parafuso (6). ● Rode a protecção para a direita para alinhar os apoios (7) com os entalhes (8). ● Remova a protecção da ferramenta.

Atenção! Nunca utilize a ferramenta sem a protecção. Encaixar o punho lateral ● Aparafuse a pega lateral (4) num dos orifícios de montagem da ferramenta.

Atenção! Utilize sempre o punho lateral. Colocar e remover discos recticadores (Fig. B - D) Utilize sempre o tipo de disco correto para a sua aplicação. Utilize sempre discos com o diâmetro e o orifício corretos (ver os dados técnicos). Montagem ● Coloque a protecção como indicado acima. ● Coloque a ange interior (10) no eixo (5) como indicado (Fig. B). Certique-se de que a ange está corretamente posicionada nos lados lisos do veio.Português

(traduzido das instruções originais) ● Coloque o disco (11) no eixo (5) como indicado (Fig. B). Se o disco tiver um centro elevado (12), certique-se de que esse centro elevado está virado para a ange interior. ● Certique-se de que o disco está correctamente localizado na ange interior. ● Coloque a ange exterior (13) no eixo. Quando se monta um disco recticador, o centro elevado da ange exterior deve car virado para o disco (A na Fig. C). Quando se monta um disco de corte, o centro elevado da ange exterior deverá estar de costas para o disco (B na Fig. C). ● Mantenha o bloqueio do eixo (2) premido e aperte a ange exterior utilizando a chave-inglesa de dois pinos (14) (Fig. D). Remover ● Mantenha o bloqueio do eixo (2) pressionado e solte a ange exterior (13) utilizando a chave-inglesa de dois pinos (14) (Fig. D). ● Remova a ange exterior (13) e o disco (11). Recticação de superfícies com discos recticadores (Fig. F) ● Deixe a ferramenta alcançar a velocidade máxima antes de tocar na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de recticação é a mais elevada se a ferramenta funcionar a uma velocidade elevada. ● Mantenha um ângulo de 20˚ a 30˚ entre a ferramenta e superfície de trabalho, como indicado na Figura F. ● Mova a ferramenta de maneira contínua para trás e para a frente para evitar a formação de estrias na superfície de trabalho. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar. Recticar arestas com discos recticadores Os discos utilizados para o corte e recticação de arestas podem partir-se ou provocar um coice enquanto a ferramenta estiver a ser utilizada para realizar trabalhos de corte ou desbaste profundo. A recticação/corte de arestas com um disco do tipo 27 deve ser restringida a corte supercial e chanfragem. Deve ser inferior a 13 mm de profundidade se o disco for novo. Reduza a profundidade de corte/chanfragem para que que igual à redução do raio do disco, à medida que car desgastado. Para obter mais informações, consulte o “Gráco de acessórios de corte e recticação” no nal deste manual. A recticação/corte de arestas com um disco do tipo 41 requer a utilização de uma protecção do tipo 41. ● Deixe a ferramenta alcançar a velocidade máxima antes de tocar na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de recticação é a mais elevada se a ferramenta funcionar a uma velocidade elevada. ● Coloque-se de modo a que o lado aberto na parte inferior do disco que afastado do operador. ● Depois de iniciar um corte e efectuar um entalhe na peça de trabalho, não altere o ângulo do corte. Se alterar o ângulo, o disco pode dobrar e partir-se. Os discos recticadores de arestas não foram concebidos para suportar pressões causadas pela dobragem. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar.

Atenção! Não utilize discos de reticação/corte de arestas para aplicações de rebarbagem de superfícies se a etiqueta do disco proibir esse tipo de utilização porque estes discos não foram concebidos para as pressões laterais que ocorrem durante a recticação de superfícies. O disco pode partir-se e ocorrerem ferimentos graves. Colocar e remover discos abrasivos (Fig. D e E) Para lixar, é necessário uma protecção de apoio. A protecção de apoio está disponível a partir da BLACK+DECKER como acessório. Montagem ● Coloque a ange interior (10) no eixo (5) como indicado (Fig. E). Certique-se de que a ange está corretamente posicionada nos lados lisos do veio. ● Coloque a protecção (15) no eixo. ● Coloque o disco para lixar (16) na protecção. ● Coloque a ange exterior (13) no eixo com o centro elevado de costas para o disco. ● Mantenha o bloqueio do eixo (2) premido e aperte a ange exterior utilizando a chave-inglesa de dois pinos (14) (Fig. D). Certique-se de que a ange exterior está corretamente colocada e que o disco está rmemente xado. Remover ● Mantenha o bloqueio do eixo (2) pressionado e solte a ange exterior (13) utilizando a chave-inglesa de dois pinos (14) (Fig. D). ● Remova a ange exterior (13), o disco para lixar (16) e a protecção (15). Acabamento da superfície com discos abrasivos (Fig. G) ● Deixe a ferramenta alcançar a velocidade máxima antes de tocar na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de polimento é a mais elevada se a ferramenta funcionar a uma velocidade elevada.Português

(traduzido das instruções originais) ● Mantenha um ângulo de 5˚ a 10˚ entre a ferramenta e superfície de trabalho, como indicado na Figura G. ● Mova a ferramenta de maneira contínua para trás e para a frente para evitar a formação de estrias na superfície de trabalho. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar. Utilizar proteções de apoio para lixar (Fig. H) Utilize sempre discos abrasivos com o grão adequado para a sua aplicação. Estão disponíveis discos abrasivos com várias numerações. As lixas com numeração mais grossa permitem obter velocidades de remoção mais rápidas e um acabamento mais grosseiro. As lixas com numeração mais na permitem obter velocidades de remoção mais lentas e um acabamento mais macio. Comece a tarefa com discos com numeração mais grossa para uma remoção rápida e grosseira do material. Mude para um papel com numeração média e termine com um disco de com numeração na para um óptimo acabamento. u Grosso = 16 - 30. u Médio = 36 - 80. u Polimento no = 100 - 120. u Polimento muito no = 150 - 180. u Deixe a ferramenta atingir a velocidade máxima antes de tocar na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de polimento é a mais elevada se a ferramenta funcionar a uma velocidade elevada. ● Mantenha um ângulo de 5˚ a 10˚ entre a ferramenta e superfície de trabalho, como indicado na Figura H. O disco de lixa deve estar a uma distância de cerca de 25 mm da superfície de trabalho. ● Mova a ferramenta de forma constante em linha recta para evitar queimaduras e efeitos circulares na superfície de trabalho. Se deixar a ferramenta sobre a superfície de trabalho e não a mover ou a deslocar em movimentos circulares, podem ocorrer queimaduras e efeitos circulares. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar. Precauções a ter quando lixar tinta ● O polimento de tinta à base de chumbo NÃO É RECOMENDADO devido à diculdade de controlo das poeiras contaminadas. As crianças e as grávidas são mais susceptíveis ao envenenamento por chumbo. ● Uma vez que é difícil identicar se uma tinta contém ou não chumbo sem proceder a uma análise química, é recomendável seguir as seguintes precauções quando zer o polimento de tinta: u As crianças ou grávidas não devem entrar em áreas de trabalho em que estejam a ser realizados trabalhos de lixagem de tinta até a limpeza estar concluída por completo. u Deve ser usada uma máscara anti-poeira ou uma máscara respiratória por todas as pessoas que entrem na área de trabalho. O ltro deve ser substituído todos os dias ou sempre que o utilizador tenha diculdades respiratórias. Nota: Só devem ser utilizadas máscaras anti-poeira adequadas se trabalhar com vapores de chumbo e poeira de tinta à base de chumbo. As máscaras de pintura comuns não oferecem este tipo de protecção. Contacte a sua loja de ferragens para obter uma máscara aprovada adequada. u NÃO É PERMITIDO COMER, BEBER OU FUMAR na área de trabalho para evitar a ingestão de partículas de tinta contaminadas. Os trabalhadores devem lavar-se e limpar-se ANTES de comer, beber ou fumar. Não devem ser deixados alimentos, bebida ou maços de tabaco na área de trabalho, uma vez que estão sujeitos à acumulação de poeira. u A tinta deve ser removida de modo a minimizar a quantidade de poeira produzida. u As áreas de remoção de tinta devem ser seladas com telas de plástico com 4 milésimos de polegada de espessura. u A lixagem deve ser realizada de modo a reduzir quaisquer marcas de poeira de tinta fora da área de trabalho. u Todas as superfícies na área de trabalho devem ser aspiradas e devidamente limpas todos os dias durante todo o projecto de lixagem. Os sacos dos ltros de vácuo devem ser frequentemente mudados. u As telas de protecção de plástico devem ser recolhidas e deitadas fora, juntamente com quaisquer pedaços de poeira ou outros detritos removidos. Devem ser colocados em contentores para lixo selados e eliminados através dos procedimentos normais de recolha do lixo. Durante a limpeza, as crianças e grávidas devem ser mantidas afastadas da área de trabalho imediata. u Todos os brinquedos, mobília e utensílios usados pelas crianças devem ser devidamente lavados antes de serem utilizados novamente. Montagem e utilização de escovas e discos metálicos (Fig. I) As escovas angulares de arame ou os discos metálicos são aparafusados diretamente no veio da rebarbadora, não sendo necessárias anges. b. É necessário utilizar uma protecção do tipo 27 se utilizar discos e escovas de arame. Use luvas quando manusear escovas e discos metálicos. Podem car aados. O disco ou a escova não devem entrar em contacto com a protecção quando estiverem a ser instaladas ou utilizadas. Podem ocorrer danos não detetáveis no acessório, fazendo com que os os se separem da válvula ou do disco de acessórios. ● Enrosque o disco no veio à mão.Português

(traduzido das instruções originais) ● Prima o botão de bloqueio do veio e utilize uma chave de fendas no cubo do disco ou escova metálicos para apertar o disco. ● Para remover o disco, faça o inverso das instruções indicadas acima.

Atenção! Se não xar corretamente o cubo do disco antes de ligar a ferramenta, poderão ocorrer danos na ferramenta ou no disco. As escovas e os discos metálicos podem ser utilizados para remover ferrugem, lascas e tinta, e para o alisamento de superfícies irregulares. Nota: Devem ser tomadas as mesmas precauções durante os trabalhos de limpeza com escova e de lixadela de tinta. ● Deixe a ferramenta alcançar a velocidade máxima antes de tocar na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de remoção de material é a mais elevada se a ferramenta funcionar a uma velocidade elevada. ● Mantenha um ângulo de 5˚ a 10˚ entre a ferramenta e a superfície de trabalho para escovas angulares de arame, como indicado na Figura I. ● Utilize os discos metálicos para manter o contacto entre o bordo do disco e a superfície de trabalho. ● Mova a ferramenta de maneira contínua para trás e para a frente para evitar a formação de estrias na superfície de trabalho. Se deixar a ferramenta sobre a superfície de trabalho e não a mover ou a deslocar em movimentos circulares, podem ocorrer queimaduras e efeitos circulares. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar.

Atenção! Tenha especial atenção quando trabalhar num canto da mesa, uma vez que pode ocorrer um movimento brusco da rebarbadora. Montagem dos discos de corte (tipo 41) Os discos de corte incluem discos de diamante e abrasivos. Estão disponíveis discos de corte abrasivos para metal e betão. Também podem ser utilizadas lâminas de diamante para o corte de betão. NOTA: Se utilizar discos de corte, é necessário uma protecção do tipo 41 para discos de corte fechada e com 2 abas laterais, vendida em separado. A não utilização de apoios e proteções adequadas pode dar origem a ferimentos resultantes da rutura do disco e do contacto com o disco. Quando cortar discos, deve utilizar encaixes de apoio e porcas de xação roscadas com o mesmo diâmetro (fornecidos com a ferramenta). Montagem de proteções fechadas (tipo 41) (Fig. J, K) ● Alinhe os três apoios na protecção com as três ranhuras no cubo. Isto permite alinhar os apoios com as ranhuras na tampa da caixa de engrenagens, como indicado na Figura J. ● Empurre a protecção para baixo até o apoio da protecção encaixar na ranhura do cubo da caixa de engrenagens. ● Rode a protecção para a direita para xá-la no respectivo local. A estrutura da protecção deve ser posicionada entre o veio e o operador para proporcionar a máxima protecção do operador. ● Aperte o parafuso do fecho da protecção para xá-la na tampa da caixa de engrenagens. Agora não é possível rodar a protecção à mão. Não utilize a rebarbadora com uma protecção desapertada. ● Para retirar a proteção, retire o parafuso do fecho da proteção. Em seguida, rode a protecção de modo a que os três apoios na protecção quem alinhados com as três ranhuras no cubo e retire a protecção. Montar os discos de corte ● Coloque a ange de apoio não roscada no veio com a parte levantada (piloto) virada para cima. A parte levantada (piloto) na ange de apoio ca virada para o disco quando o disco é instalado. ● Coloque o disco na ange de apoio, centrando o disco na parte levantada (piloto). ● Instale a porca de xação roscada com a parte levantada (piloto) afastada do disco. ● Prima o botão de bloqueio do veio e aperte a porca de xação com a chave de fendas incluída. ● Para retirar o disco, prima o botão de bloqueio do veio e desaperte a porca de xação roscada com a chave de fendas incluída.

Atenção! Não utilize discos de corte/recticação de arestas para tarefas de recticação de superfícies, porque não foram concebidos para as pressões laterais que ocorrem durante a recticação de superfícies. O disco pode partir-se e ocorrer ferimentos. ● Deixe a ferramenta alcançar a velocidade máxima antes de tocar com a mesma na superfície de trabalho. ● Aplique uma pressão mínima na superfície de trabalho, para que a ferramenta funcione a uma velocidade elevada. A velocidade de corte é a mais elevada se a ferramenta funcionar a uma velocidade elevada. ● Depois de iniciar um corte e efectuar um entalhe na peça de trabalho, não altere o ângulo do corte. Se alterar o ângulo, o disco pode dobrar e partir-se. ● Retire a ferramenta da superfície de trabalho antes de a desligar. Deixe a ferramenta parar de rodar antes de a pousar. Utilização

Atenção! Não altere o ritmo de funcionamento da ferramenta. Não sobrecarregue. ● Oriente o cabo com cuidado para evitar cortes acidentais. ● Esteja preparado para uma torrente de faíscas quando o disco de esmerilação ou corte tocar na peça.Português

(traduzido das instruções originais) ● Posicione sempre a ferramenta de forma a que a protecção contra o disco de esmerilação ou corte seja a ideal. Ligar e desligar ● Para ligar a ferramenta, pressione o interruptor de ligar/ desligar (1). ● Para desligar a ferramenta, liberte o interruptor de ligar/ desligar (1).

Atenção! Não desligue a ferramenta sob carga. Sugestões para uma utilização óptima ● Segure com rmeza a ferramenta com uma mão no punho lateral e a outra no punho principal. ● Quando rebarbar, mantenha sempre um ângulo aproximado de 15° entre o disco e a superfície da peça. Manutenção O seu equipamento/ferramenta com/sem o BLACK+DECKER foi concebido para funcionar durante muito tempo, com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção adequada da ferramenta e de uma limpeza frequente.

Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com o/ sem o: ● Desligue o equipamento/ferramenta e retire a respectiva cha da tomada. ● Ou desligue e remova a bateria do equipamento/ ferramenta caso o equipamento/ferramenta tenha uma bateria individual. ● Também pode deixar a bateria descarregar completamente se for integral e, em seguida, desligue-a. ● Desligue o carregador antes de o limpar. O carregador não necessita de manutenção para além da limpeza frequente. ● Limpe regularmente as aberturas de ventilação do equipamento/ferramenta/carregador com uma escova macia ou um pano seco. ● Limpe regularmente o compartimento do motor com um pano húmido. Não utilize produtos de limpeza abrasivos ou à base de dissolventes. ● Abra o mandril regularmente e bata no mesmo para remover qualquer vestígio de pó do seu interior (quando colocado). Substituição da cha de alimentação (apenas no Reino Unido e Irlanda) Se for necessário instalar uma nova cha de alimentação: ● Elimine com segurança a cha antiga. ● Ligue o cabo castanho ao terminal activo na nova cha. ● Ligue o cabo azul ao terminal neutro.

Atenção! Não deve ser efectuada qualquer ligação ao terminal de terra. Siga as instruções de instalação fornecidas com chas de boa qualidade. Fusível recomendado: 13 A. Resolução de problemas Problema Causa possível Possível solução A unidade não é ini- ciada. O o não está li- gado. O cabo ou o interruptor es- tão danicados. Ligue a ferramenta a uma tomada com corrente elétrica. Substitua o cabo ou o interruptor num centro de assistência BLACK+DECKER autorizado. Gráco de acessórios de corte e recticação Discos recticadores Protecção do tipo 27 Protecção do tipo 27 Flange de apoio não roscada Disco com cubo do tipo 27 Disco central com depres- são do tipo 27 Porca de xação roscada Discos de lixa Protecção do tipo 27 Protecção do tipo 27 Disco de lixa com cubo Flange de apoio não roscada disco de lixa sem cubo Porca de xação roscadaPortuguês

(traduzido das instruções originais) Discos de corte do tipo 41 Protecção do tipo 41 Protecção do tipo 41 Flange de apoio Flange de apoio Disco de corte abrasivo Disco de corte de diamante Porca de xação Porca de xação Escovas de arame Protecção do tipo 27 Protecção do tipo 27 Escova angular de arame de 3 polegadas Escova angular de arame de 4 polegadas Discos abrasivos Protecção de apoio de borracha Disco abrasivo Porca de xação roscada Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e as baterias assinalados com este símbolo não devem ser eliminados em conjunto com o lixo doméstico normal. Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas. Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.comPortuguês

(traduzido das instruções originais) Dados técnicos BDAG710 Tipo 1 Tensão de entrada V

Alimentação W 710 Velocidade nominal min

Furo do disco mm 22 Espessura máxima do disco Discos de lixa mm 6 Discos de corte mm 3,5 Tamanho do eixo M14 Peso Kg 1,7 Nível de pressão acústica de acordo com a norma EN 60745: Pressão acústica (L

): 89 dB(A), variabilidade (K): 3 dB(A) potência acústica (L

) 100 dB(A), imprecisão (K) 3 dB(A) Valores totais de vibração (soma vectores triax) de acordo com a norma EN 60745: Recticação de superfícies (a

Declaração de conformidade CE

Rebarbadora angular BDAG710 A Black & Decker declara que os produtos descritos nos “dados técnicos” estão em conformidade com: 2006/42/CE, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015 Estes produtos respeitam também a Directiva 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a Black & Decker através do endereço seguinte ou consulte o verso do manual. O signatário é responsável pela compilação do cheiro técnico e efetua esta declaração em nome da Black & Decker. Ed Higgins Director de Ferramentas eléctricas para bricolage Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Reino Unido 27/09/2017 Garantia A Black & Decker cona na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre. Para accionar a garantia, esta deve estar em conformidade com os termos e condições da Black & Decker e terá de apresentar comprovativos de compra ao vendedor ou a um técnico de reparação autorizado. Os termos e condições da garantia de 2 anos da Black & Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou contactando uma lial da Black & Decker, cuja morada está indicada neste manual. Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e manter- se atualizado relativamente a novos produtos e ofertas especiais.Slovencina
