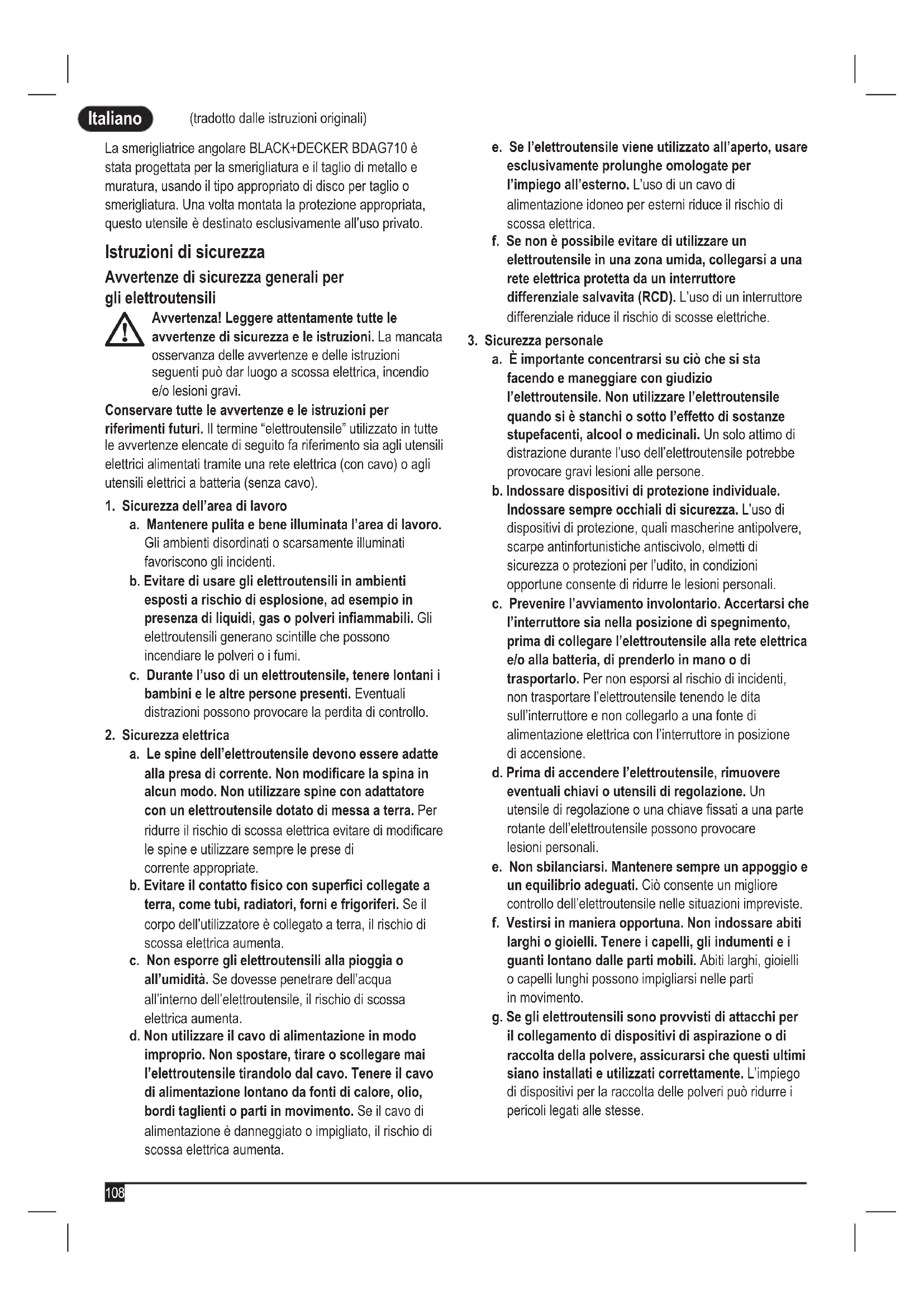

MANUALE UTENTE BDAG710 BLACK & DECKER

(tradotto dalie istruzioni originali)

La sperigliatrice angolare BLACK+DECKER BDAG710 è stata progettata per la sperigliatura e il taglio di metallo e muratura, using il tipo appropriato di disco per taglio o sperigliatura. Una volta montata la protezione appropriata, quello utensile è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

Avverenze di sicurezza generali per gli eletttroutensili

Avvertenza! Leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni seguenti poto dar luogo a scossa elettrica, incendio e/o lesioni gravi.

Conservare tutte le avventenze e le istruzioni per riferimenti futuri. Il termine "elettROUTensile" utilizzato in tutte le avventenze elencate di seguito fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) oagli utensili elettrici a batteria (senza cavo).

1. Sicurezza dell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro.
Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.
c. Durante l'uso di un elettrotensile, tenere lontani i bambini e le altre persone presenti. Eventuali distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine dell'elettroutensile devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con un elettroutensile dotato di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzato sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scossa elettrica augenta.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se dovesse penetrare dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.
d. Non utilizzato il cavo di alimentazione in modo impropriazio. Non spostare, tirare o scollegare mai l'elettroutensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumento.

e. Se l'elettroutensile viene'utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione idoneo per esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di utilizzare un elettrotensile in una zona umida, collegarsi a una rete elettrica protetta da un interrottore differenziale salvavita (RCD). L'uso di un interrottore differenziale riduce il rischio di scosse elettriche.

3. Sicurezza personale

a. è importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTENSILE. Non utilizzato l'elettROUTENSILE quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o medicinali. Un solo attimo di restrazione durante l'uso dell'elettROUTENSILE potrebbe provocare gravi lesioni alle persone.
b. Indossare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l'udito, in condizioni opportune consente di ridurre le lesions personali.
c. Prevenire l'avviamento involontario. Accertarsi che l'interruttore sa nella posizione di spegnimento, prima di collegare l'elettROUTensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettROUTensile tenendo le ditasull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.
d. Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati a una parte rotante dell'elettroutensile possono provocare lesionsi personali.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente un migliorare controlo dell'elettrotensile nelle situazioni impreviste.
f. Vestirsi in maniera opportuna. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i quanti lontano delle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polveri cui哦 ridurre i pericolli legati alle stesse.

4. Uso e cura dell'elettroutensile

a. Non forzare I'eletroutensile. Utilizzare un elettroutensile adatto al lavoro da eseguire.
L'elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato.
b. Non usare l'elettroutensile se l'interruttore di accensione/spegnimento non funziona. Qualiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
c. Scollegare la spina dalla presa di corrente e/o il pacco batteria dall'elettroutensile, prima di effettuare qualsiasi tipo di regolazione, cancellare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentally l'eeltroutensile.
d. Quando non vengono usati, gli elettROUTensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'elettROUTensile a persona inesperte o che non abbiano fatto le presenti istruzioni d'uso. Gli elettROUTensili sono pericolosi in mano a persona inesperte.
e. Sottoporre gli elettroutensili a regolare manutenzione.

Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compensettere il funzionamento dell'eletttroutensile. Se l'eletttroutensile è danneggiato, farlo riparare prima dell'uso. Molti incidenti sono provocati da eletttroutensili non sottomosti a una corretta manutenzione.

f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g. Utilizzato l'elettrotensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conte delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettrotensile per impieghi diversi da quelli previsti cui dare luogo a situazioni di pericolò.

5. Assistenza

a. Fare riparare l'elettROUTENSILE esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In quello modo viene garantita la sicurezza dell'elettROUTENSILE.

Avverenze di sicurezza aggintive per gli eletttroutensili

Avvertenza! Avvertenze di sicurezza comuni aggintive per operazioni di smerigliatura, carteggiatura, spazzolatura metallica o taglio abrasivo:

• Questo elettrotensile è stato progettato per funzionare come smerigliatrice, levigatrice, spazzola in acciaio, lucidatrice o utensile da taglio. Leggere attendamente tutte le avventenze, istruzioni, illustrazioni e specifiche fornite con l'elettrotensile. La mancata osservanza delle istruzioni seguenti più dar luogo a scosse elettriche, incendi e/o lesioni gravi.
  L'esecuzione di lavorazioni per le quali l'electrontroutensile non è stato progettato comporta dei rischi e può causare lesioni personali.

• Non utilizzato accessori non progettati appositamente o non consigliati dal produttore per quello tipo di eletttroutensile. Anche se un accessorio più essere collegato all'elettrotensile, quello fatto non ne garantisce la sicurezza di utilizzo.

• La velocità nominale dell'accessorio deve essere pari almeno a quella massimaindicata sull'elettrotensile. Gli accessori fatti funzionare a una velocità superiore rispetto a quella nominale posso sono rompersi e disintegrarsi.

• Il diametro esterno e lo spessore dell'accessorio devono rientre nel valore della capacité nominale dell'elettROUTensile. Gli accessori di misura sbagliata non possono essere protetti o controllati in modo adeguato.
• L'attacco filettato degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per gli accessori montatitramite flange, il foro dell'albero dell'accessorio deve corrispondere al diametro di posizionamento della flangia. Gli accessori che non corrispondono alla struttura di montaggio dell'elettroutensile non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.
• Non usare accessori danneggiati. Prima di agli utilizzato controllare gli accessori affinché sui dischi abrasivi non vi siano scheggiate e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, e le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'eletttroutensile o l'accessorio è caduto, verificare eventuali danni o installare un accessorio non danneggiato. Dopao aver ispezionato e installato un accessorio, far funzionare l'eletttroutensile alla velocità massima a vuoto per un minuto. Gli accessori danneggiati normalmente si rompono duranteQLaesta fase di verifica.
• Usare l'equipaggiamento di protezione personale. A seconda delle lavorazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, quanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole

Italiano

(tradotto dalie istruzioni originali)

dimensioni. La protezione oculare deve impedire a detriti volanti generati dalle varie lavorazioni di raggiungere gli occhi. La mascherina antipolvero o il respiratore devono essere in grado di filtrare le particelle generate dall'operazione eseguita. L'esposizione prolongata a rumori di alta intensità cui causare la perdita dell'udito.

• Mantenere gli osservatori a una distance di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare abbligamento di protezione adeguato. Frammenti del pezzo in lavorazione o di un accessorio rotto possono volare via e causare lesioni al di la dell'immediata area di lavoro.
• Sostenere l'eletttroutensile sostanto con supporti aventi superfici isolanti quando si eseguono lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell'accessorio di taglio. Se un accessorio di taglio dovesse vengono a essere con un cavo sotto tensione, trasmetterebbe la corrente elettricaanche alle parti metalliche esposte dell'eletttroutensile, con il pericolo di provocare la folgorazione dell'utilizzatore.
• Usare morse o altri metodi pratici per fissare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettroutensile.
• Posizione are l cavo lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe averre una forza tale da trascinare la mano o il braccio dell'operaatore verso l'accessorio rotante.
  Non appoggiare mai I'eletttroutensile finché l'accessorio non si è completamente arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e trascinarre I'eletttroutensile facendone perdere il controlo.
• Non azionare l'elettroutensile perché lo si trasporta tenendolo lungo il bianco. Un contatto accidentale con l'accessorio rotante può farlo impigliare ai vestiti e trascinarlo verso il corso dell'operaatore.
• Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola del motore cui attirare la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato cui causare pericoli elettrici.
• Non utilizzato l'elettrotensile vicino a materiali inflammabili. Le scintille potrebbero incendiare i materiali.
• Non utilizzato accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti cui provocare elettrocuzione o scosse elettriche.

Nota: l'avertenza riportata sopra non si applicaagli elettroutensili specificamente progettati per l'uso con un impianto a liquido.

Contraccolpi e avvisi in merito

Il rimbalzo è una reazione improvisa provocata dal disco, dal platorello, alla spazzola o da qualsiasi altri accessorio in rotazione che si inceppi o rimanga impigliato. L'inceppamento

o l'impigliamento causano il bloccaggio rapido dell'accessorio che ruota, il quale, a sua volta, spinge l'elettROUTensile, non più controllato, in direzione opposta a quella di rotazione dell'accessorio nel punto in cui era rimasto inceppato.

Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo in lavorazione, il bordo del disco penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento o il rimbalzo della mola. La mola potrebbe saltare verso l'operatore, o alla parte opposta, a seconda della direzione del movimento del disco nel punto di incappamento. In queste condizioni è possibile che i dischi abrasivi si rompano.

Un contraccolpo è la consegenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto adottando le misure di sicurezza idonee come descririto di seguito.

• Mantenere una presa salda sull'elettROUTensile e posizionare il corpo e il braccio in un modo tale da poter resistere alle forze del contraccolpo. Usare sempre l'impugnatura ausiliaria, se presente, per avere il massimo controlo in caso di contraccolpi o di reazione di copbia all'avviamento. L'operatore è in grado di resistere alla forza esercitata da eventuali reazioni di copbia o contraccolpi se adotta le misure del caso.
• Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operaatore.
  Non posizioniare il corpo nella zona verso la quale l'elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo potrebbe lanciere l'elettroutensile nella direzione opposta a quella di rotazione del disco nel momento in cui si incastra.
• Prestare particolare quando si lavora negli angoli, su bordini aguzzi e sono via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante e a causare la perdita di controllo o il rimbalzo dell'elettroutensile.
  Non montare una catena da sega, una lama da intaglio o una lama di sega dentata. Queste lame creano rimbalzi e perdita di controllo frequenti.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio con abrasivo

• Usare solo mole di tipo consigliato per l'eletttroutensile in oggetto e protezioni anch'esse progettate in modo specifico per il disco selezionato. I dischi non omologati per quell'eletttroutensile non possono essere protetti adeguatamente e non sono sicuri.
• La superficie di smerigliatura delle mole con centro concavo deve essere montata al di sotto del piano del labbro della protezione. Non è possible fornire una protezione adeguata a un disco non montato correttamente che spurgeattraverso il piano della linguetta di protezione.
• La protezione deve essere fissata saldamente sull'elettroutensile e deve essere posizionata in modo tale da garantire la massima sicurezza, con una quantità

minima di disco esesto versuso l'operaore. La protezione serve per proteggere l'utilizzatore da frammenti di dischi spezzati, da un contatto accidentale con il disco e dalle scintille che potrebbero incendiare gli indumenti.

• Le mole devono essere usati solo per le applicazioni consigliate. Per esempio: non molare con il bianco di un disco da taglio. I dischi da taglio abrasivi sono progettati per la smerigliatura periferica. Forze laterali applicate a questi dischi potrebbero causarne la frantumazione.
• Usare sempre flange di mole non danneggiate che sono di misura e forma corrette per il disco selezionato. Se le flange sono appropriate, supportano il disco e ne riducono la possibilità di rottura. Le flange per le mole da taglio possono differire dalle flange per le mole abrasivi.
• Non usare mole usurate appartenute in precedenza a elettrotensili di maggiori dimensioni. I dischi progettati per utensili più potenti non sono adatti alle maggiori velocità degli utensili più piccoli e si possono spaccare.

Avvertenze di sicurezza aggintive specifiche per le operazioni di taglio con disco abrasivo

• Non inceppare la mola da taglio e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Una sollecitatione eccessiva del disco aumento il carico e la suscettibilità del disco stesso a piegarsi o a incepparsi nel taglio con la possibilità di contraccolpi o di rottura del disco.
• Non posizionare il corpo in linea con la mola che ruota e neppure dietro della sua. Quando il disco si muove nella direzione di allontanamento dal corpo, il possibile rimbalzo potrebbe spingere il disco in rotazione e l'utensile proprio versusl'utilizzatore.
• Se il disco si inceppa, oppure quando, per una qualsi a ragione, si interrompe l'operazione di taglio, spegnere l'elettrottensile e tenerlo fermo nel pezzo fino a quando il disco di arresta del tutto. Non tentare mai di rimuovere il disco da taglio perché è in movimento, altrimenti più rimbalzare. Esaminare e prendere azioni correttive per eliminare le cause che inceppano il disco.
  Non riprendere l'operazione di taglio nel pezzo. Attendere che la mola raggiunga la massima velocità, quando rientare con attenzione nel taglio. Il disco potrebbe incepparsi, scavalcare o rimbalzare se l'eletttroutensile viene riavviato quando si trova più nel pezzo in lavorazione.

• Pannelli o altri pezzi di grande dimensioni vanno sorretti per minimizzare il rischio che la mola si pinzata o che rimbalzi. I pezioni più grands tendono a incurvari nelle loro stesso peso. Devono essere collocati dei supporti nelle pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pannello, da entrambi i lati del disco.

• Prestare una maggiore attenzione quando si pratica un "taglio di cavity" in pareti esistenti o in altre zone con scarsa visibilità. La parte sporgente del disco può tagliare tubi del gas o dell'acqua, cavi elettrici o sono oggetti che sono provocare il rimbalzo.

Avvertenze di sicurezza specifiche per le operazioni di levigatura

• Non usare carta vetrata di dimensioni eccessive. Seguire i consigli del fabbricante quando si scegli la carta vetrata. Una carta vetrata che sporga il platorello di carteggiatura presente il rischio di lacerazioni e cui restare impigliata, strappare la mola o rimbalzare indietro.

Avvisi di sicurezza specifici per le operazioni con la spazzola in acciaio

• Essere consapevoli del fatto che la spazzola potrebbscagliare via le setole di metallo perfino durante ilfunzionamento normale. Non sforzare le setole con uneccessivo carico sulle spazzola. Le setole metalliche penetrano lavoramente gli abiti leggeri e/o la pelle.
• Se è consigliato l'uso di una protezione per la spazzolatura con spazzola metallica, non lasciare che la spazzola o la mola metalliche vengano aicontutto della protezione. Il diametro della mola o della spazzola metallica potrebbe augmentare a causa del carico di lavoro e delle forze centrifughe.

Sicurezza altrui

• Questo prodotto non è destinato per l'uso da parte di persona (compresi i bambini) con disponța fisiche, sensoriali o mentali ridotte, o privile di esperienza e conoscenza, a meno che siano sorvegliate o abbiano ottenuoto istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsable della loro sicurezza.
• Sorvegliare i bambini per assicurarsi che non giochino con l'elettroutensile.

Rischi residui

L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avventenze di sicurezza.

Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi includono:

• lesions personali causate dal contatto con parti rotanti/in movimento;
• lesioni personali subite durante la sostituzione di parti, lame o accessori;
• lesions personali causate dall'impiego prolongato di un elettROUTensile (quando si utilizza qualsiasi elettROUTensile per lunghi periodi, accertarsi di fare regolarmente delle pause);

Italiano

(tradotto dalie istruzioni originali)

menomazioni uditive;
- rischi per la salute causati della respirazione delle polveri sviluppate durante l'utilizzo dell'utensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazione

I valori di emissione di vibrazione dichiarati al capitolo "Dati tecnici" e nella Dichiarazione di conformità nel presente manuale sono stati misurati secondo una procedura standardizzata prevista dalla norma EN 60745 e possono essere usati perMETTE a confronto eletttroutensili diversi. Il valore di emissione di vibrazione dichiarato piùanche essere usato per una valutazione preliminare dell'esposizione.

Avvertenza! Il valore di emissione di vibrazione durante l'impiego effettivo dell'elettroutensile cui variate da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può essere altre quello dichiarato.

Quando si valuta l'esposizione a vibrazione per determinare le misure di sicurezza richieste alla Direttiva 2002/44/ CE destinata alla protezione delle persone che utilizzato regolarmente eletttroutensili per lo svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutensile viene usato,或者其他 che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutensile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettROUTensile

Sull'elettroutensile compaioni i seguenti pittogrammi:

Avvertenzal Per ridurre il rischio di lesioni personali, leggere attendamente il manuale di istruzioni.

Indossare occhiali di sicurezza quando si usa l'elettroutensile.

Indossare protezioni per l'udito quando si usa l'elettroutensile.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetto dei valori nominali.

Per prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituti dal produttore o da un centro di assistenza BLACK+DECKER autorizzato.

Caduta di tensione

Le correnti di punta causano brevi cadute di tensione. Se le condizioni in cui l'alimentazione elettrica è erogata sono sfavorevoli, ciò potrebbe influire su altre attrezzature. Se l'impedenza massima dell'alimentazione di rete è inferiore a 0,107 Ω, è improbabile che si verifichino dei disturbi.

Caratteristica

Questo elettrotensile presente alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Blocco del mandino
3. Protezione
4. Impugnatura laterale

Assemblaggio

Avverenza! Prima di assemblare l'eletttroutensile, assicurarsi che

sia spento e scollegato alla presa di corrente.

Installazione e rimozione della batteria (Figg. A1 e A2)

L'elettroutensile è dotato di una protezione destinata esclusivamente all'uso per operazioni di smerigliatura (tip0 27). Se inceve l'unità delve essere usata per il taglio, occorre installare una protezione specifica, idonea a tale operazione (tip0 41). É possibile acquistare una protezione idonea con codice pezzo N642463 (per una mola da taglio di 115mm ) presso un qualsiasi centro di assistenza BLACK+DECKER.

• Appoggiare l'elettroutensile su di un ravolo, con il mandrino (5) rivolto verso l'alto.
• Allineare le alette (7) alle tacche (8).
• Premere la protezione verso il basso e ruotarla in senso antiorario fino alla posizione richiesta.
• Serrare la vite (6) per fissare la protezione.

Smontaggio

• Allentare la vite (6).
• Ruotare la protezione in senso antiorario per allineare le alette (7) alle tacche (8).
  Rimuovere la protezione dall'elettroutensile.

Avverenza! Non usare mai l'electroutensile sulla protezione.

Montaggio dell'impugnatura laterale

• Avvitare l'impugnatura laterale (4) in uno dei fori di fissaggio dell'elettroutensile.

Avverenza! Usare sempre l'impugnatura laterale.

Montaggio e rimozione dei dischi per smerigliatura (Figg. B - D)

Usare sempre il tipo di disco corretto per l'applicazione. Usare sempre dischi con diametro e alesaggio di misura corretta (vedere la sezione "Dati tecnici").

Installazione

• Montare la protezione come descripto sopra.

• Appoggiare la flangia interna (10) sul mandrino (5), come illustrato (Fig. B). Verificare che la flangia si correttamente situata sui lati piatti del mandrino.
  Appoggiare il disco (11) sul mandrino (5), come illustrato (Fig. B). Se il disco ha un centro convesso (12), accertarsi che sia rivolto verso la flangia interna.

• Verificare che il disco si centri correttamente sulla flangia interna.

• Appoggiare la flangia esterna (13) sul mandrino.
  Quando si monta un disco per smerigliatura, il centro convesso sulla flangia esterna deve essere rivolto versus il disco (A nella Fig. C). Quando si monta un disco da taglio, il centro convesso sulla flangia esterna deve essere rivolto alla parte opposa al disco (B nella Fig. C).
• Tenere premuto il blocco del mandrino (2) e serrare la flangia esterna usinga la chiave a due perni (14) (Fig. D).

Smontaggio

• Tenere premuto il blocco del mandrino (2) e allentare la flangia esterna (13) using la chiave a due perni (14) (Fig. D).
  Rimuovere la flangia esterna (13) e il disco (11).

Smerigliatura superficiale con mole abrasive (Figg. F)

• Attendere che l'electroutensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.
• Applicare una minima pressione alla superficie in lavorazione, lasciando funzionare l'eletttroutensile ad alta velocità. La velocità di smerigliatura è massima quando l'eletttroutensile funziona ad alta velocità.
• Mantenere un angolo di 20^ - 30^ tra l'elettROUTensile e la superficie in lavorazione, come migliorato nella Figura F.
• Spostare continuamente l'eeltroutensile con un movimento avanti e indietro per evitare di create squarci nella superficie in lavorazione.
• Rimuovere l'eeltroutensile alla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Smerigliatura dei bordi con dischi per smerigliatura
Le mole usate per il taglio e la smerigliatura dei bordi potrebbero rompersi o dare dei contraccolpi se siiegano o ruotano durante il taglio o la smerigliatura in profondità. La smerigliatura/taglio dei bordi con un disco di Tipo 27 devono essere limitati a un taglio superficieale e intaglio, a meno di 13mm di profondità quando il disco è nuovo. Ridurre la profondità del taglio/intaglio parla riduzione del raggio del disco via via che aumento l'usura. Consultare la "Tabella degli accessori per smerigliatura e taglio" in fondo a quello manuale per ulteriori informazioni. La smerigliatura/ll taglio dei bordi con un disco di Tipo 41 richiede l'utilizzo di una protezione di Tipo 41.

• Attendere che l'eeltroutensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.
• Applicare una minima pressione alla superficie in lavorazione, lasciendo funzionare l'eletttroutensile ad alta velocità. La velocità di smerigliatura è massima quando l'eletttroutensile funziona ad alta velocità.

• Posizionarsi in modo che il dato inferiore aperto del discor non sua rivolto verso di se.

• Una volta che si è iniziato un taglio e创建工作 un intaglio nel pezzo in lavorazione, non cambiare l'angolazione del taglio. Unchio dell'angolazione di taglio potrebbs far piegare la mola causandone la rottura.

I dischi per la smerigliatura dei bordi non sono progettati per resistere alle pressioni laterali causate alla piegatura.
- Rimuovere l'eeltroutensile dalla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Avvertenza! Non usare i dischi per la smerigliatura dei bordi/le mole da taglio per le applicazioni di smerigliatura superficiale, poiché anni non sono progettati per resistere alle pressioni laterali a cui verrebbero sottomosti durante la smerigliatura superficiale. Potrebbero verificarsi la rottura della mola e gravi lesioni personali.

Montaggio e rimozione dei dischi per carteggiatura (Figg. D ed E)

Per la carteggiatura, è necessario usare un tampone di rinsforzo. Tale tampone di rinsforzo è reperibile come accessorio presso il rivenditore BLACK+DECKER di zona.

Installazione

Appoggiare la flangia interna (10) sul mandrino (5), come illustrato (Fig. E). Verificare che la flangia sia correttamente situata sui lati piatti del mandrino.
- Infilare il tampone di rinforzo (15) sul mandrino.
- Posizione are il disco per carteggiatura (16) sul tampone di rinsforzo.
- Appoggiare la flangia esterna (13) sul mandrino con il centro convesso rivolto alla parte opposta al disco.
- Tenere premuto il blocco del mandrino (2) e serrare la flangia esterna usando la chiave a due perni (14) (Fig. D). Verificare che la flangia esterna sia montata correttamente e che il disco sia serrato saldamente.

Smontaggio

• Tenere premuto il blocco del mandrino (2) e allentare la flangia esterna (13) using la chiave a due perni (14) (Fig. D).
• Smontare la flangia esterna (13), il disco per carteggiatura (16) e il tampone di rinsforzo (15).

Finitura di superficie con i dischi per carteggiatura (Figg. G)

• Attendere che l'elelettROUTensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.
• Applicare una minima pressione alla superficie in lavorazione, lasciando funzionare l'eeltroutensile ad alta velocità. La velocità di levigatura è massima quando l'eeltroutensile funziona ad alta velocità.
• Mantenere un angolo di 5^ - 10^ tra l'elettrotensile e la superficie in lavorazione, come migliorato nella Figura G.
• Spostare continuamente l'eeltroutensile con un movimento avanti e indietro per evitare di create squarci nella superficie in lavorazione.

Italiano

(tradotto dalie istruzioni originali)

• Rimuovere l'eeltroutensile alla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Impiego dei tamponi di rinsforzo per la levigatura (Figg. H)

Scegliere sempre dischi di levigatura con una grana adatta alla propria applicazione. I platorelli sono disponibili in varie grane. Le grane più grosse hanno una velocità di rimozione del materiale superiore e una finitura più grezza. Le grane più fini hanno una velocità di rimozione del materiale inferiore e una finitura più uniforme.

Iniziare con i dischi a grana grossa per una rimozione grezza rapida del materiale. Passare a un disco per carteggiatura a grana media e finire con uno a grana fine per una finitura ottimale.

Grana grossa = 16 - 30
Grana media = 36 - 80
Grana di finitura fine = 100 - 120
Grana di finitura molto fine = 150 - 180
Attendere che l'elettroutensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.

• Applicare una minima pressione alla superficie in lavorazione, lasciando funzionare l'elettROUTensile ad alta velocità. La velocità di levigatura è massima quando l'elettROUTensile funziona ad alta velocità.

• Mantenere un angolo di 5^ - 10^ tra l'eeltroutensile e la superficie in lavorazione, come migliorato nella Figura H. Il disco di levigatura deve toccare circa 25mm della superficie in lavorazione.

• Spostare l'electroutensile costamente in linea retta per impedire lasciare segni di bruciatura e impronte circulari sulla superficie in lavorazione. Se l'electroutensileiene lasciatopappogiato sulla superficie in lavorazioneenza spostarlo, o se"Thiso viene spostato compiendo un movimento circolare, è possibile che vengano lasciati segni di bruciatura e impronte circulari sulla superficie in lavorazione.

• Rimuovere l'eeltroutensile alla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Precauzioni da prendere durante la carteggiatura di superfici verniciate

• La carteggiatura di vernici a base di piombo NON è CONSIGLIATA per via delle difficoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelamento da piombo.
• Siccome è difficile determinare se una vernice contiene piombo perché un'analisi chimica, consigliamo di atteneri alle seguenti precauzioni per la levigatura di superficiverniciate:
  Laddove vengano effettuate operazioni di levigatura di vernici, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le

operazioni di pulizia non saranno completate.

Tutte le personne che entrano nell'area di lavoro devono indossare una maschere anti-polvero o un respiratore. Ilchio deve essere sostituito agli giorni o ogniquivalvolta il soggetto presenti dificoltà respiratoria.

Nota: è necessario utilizzato esclusivamente maschere anti-polvere adatte per la lavorazione con le polveri e i fumi delle vernici a base di piombo. Le normali maschere per vernici non offrono esta protezione. Consultare il proprio rivenditore locale per una protezione delle vie respiratoriè adeguata.

NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi eambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.
La vernice deve essere rimossa in modo tale da minimizzare la quantità di polvere generata.
Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mil.
La levigatura deve essere eseguita in modo tale da ridurre le traccé di polvere di vernice al di fuori dell'area di lavoro.
- É necessario aspirare e pulire accuramente agli giorni tutte le superfici nell'area di lavoro per tutte la durata del progett di levigatura. I sacchetti del filtrò dell'aspirapolvere devono essereambiati regolarmente.
Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altri detrito prodotto dall'asportazione. Tali residui devono essere riposti in contentitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro.
Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuratamente prima di essere riutilizzati.

Montaggio e utilizzo di spazzole e mole a spazzola metalliche (Figg. I)

Le spazzole a tazza o le mole a spazzola metalliche si avvitano direttamente sul mandrino della smerigliatricse nella l'utilizzo di flange. Una protezione di Tipo 27 è necessaria quando si utilizzato spazzole e mole a spazzola metalliche. Indossare quanti di protezione quando si maneggiano spazzole e mole a spazzola metalliche. Possono essere affiliate. La mola o la spazzola non deve toccare la protezione una volta montata o durante l'uso. Ne potrebbero conseguire danni non visibili all'accessorio, causando la frattura delle parti metalliche dal disco o alla tazza.

• Infilare il disco sul mandrino a mano.

• Premere il tasto di blocco del mandrino e utilizzare una chiave sul MOZZO della mola o della spazzola di ferro per serrare la mola.

• Per rimuovere la mola, invertire la procedura descritta sopra.

Avvertenza! Il mancato posizionamento corretto del mozzo della mola prima dell'accensione dell'elettroutensile può provocare danni allo stesso o alla mola. Le mole a spazzola e le spazzole vengono utilizzate per la rimozione di ruggine, incrostazioni e vernice, e per levigare le superfici irregulari.

Note: durante la sverniciatura con spazzola in acciaio, adottare le medesime precauzioni osservate per la levigatura della vernice.

• Attendere che l'elettrotensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.
• Applicare una minima pressione alla superficie in lavorazione, lasciendo funzionare l'eletttroutensile ad alta velocità. La velocità di rimozione del materiale è al massimo quando l'eletttroutensile funzione ad alta velocità.
• Quando si usano le spazzole a tazza in acciaio, mantenere un angolo di 5^ - 10^ tra l'elettroutensile e la superficie in lavorazione, come molto nella Figura I.
• Mantenere il contatto tra il bordo della mola e la superficie in lavorazione con le mole a spazzola.
• Spostare continuamente l'elettroutensile con un movimento avanti e indietro per evitare di create squarci nella superficie in lavorazione.

Se l'elettroutensile viene lasciato appoggiato sulla superficie in lavorazione senza spostarlo, o seesso viene spostato compiendo un movimento circolare, è possibile che vengano lasciati segni di bruciatura e impronte circolari sulla superficie in lavorazione.

• Rimuovere l'eeltroutensile alla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Avvertenza! Prestare particolare attenzione durante la lavorazione su un bordo, siccome è possibile che si verificchi un movimento brusco improvisato della smerigliatrice.

Montaggio e uso dei dischi da taglio (Tipo 41)

I dischi da taglio comprendono dischi diamantati e dischi abrasivi. Sono disponibili mole da taglio abrasivi per l'uso su metallo e calcestruzzo. É possible utilizeszare ancche lame diamantate per il taglio del calcestruzzo.

NOTA: durante l'utilizzo dei dischi da taglio è necessario installare una protezione del disco chiusa e bilaterale di Tipo 41, venduta separamente. Il mancato utilizzato della flangia e della protezione corrente può provocare lesioni risultanti alla rottura e dal contatto con il disco. Per i dischi da taglio è necessario utilizzato una flangia di sostegno e un dato di serraggio filettato di diametro correspondente (in dotazione con l'electrontensile).

Montaggio della protezione chiusa (Tipo 41) (Figg. Je K)

• Allineare le tre linguette sulla protezione alle tre scanalature sul mozzo. Cosi facendo, le linguette saranno allinate alle scanalature sul coperchio della scatola del cambio, come migliorato nella Figura J.
• Premere la protezione verso il basso finché l'alletta della protezione si innesta e ruota liberamente nella scanalatura sul MOZZ della scatola delchio.
• Ruotare la protezione in senso orario per bloccarla in posizione. Il corpo della protezione deve essere positizzato tra il mandrino e l'operatore per fornire a quest's ultimo la massima protezione dell'operatorate.
• Serrare la vite del dispositivo di chiusura della protezione per fissare la protezione sul coperchio della scatola delchio. Dovrebbe risultare impossibile ruotare la protezione manualmente. Non azionare la smerigliatrice con una protezione allentata.
• Per rimuovere la protezione, allentare la vite del dispositivo di chiusura della stessa, quando ruotare la protezione in modo tale che le tre linguette sulla protezione siano allineate alle tre scanalature sul MOZ e tirare in verso l'alto protezione.

Montaggio dei dischi da taglio

• Posizione are la flangia di sostegno non filettata sul mandrino con la sezione convessa (pilota) rivolta verso l'alto. La sezione convessa (pilota) sulla flangia di sostegno sare appoggiata contro la mola quando quest'ultima viene inserita.
• Posizione are la mola sulla flangia di sostegno, centrandolo sulla sezione convessa (pilota).
• Inserire il dato di serraggio filettato con la sezione convessa (pilota) rivolta alla parte opposta al disco.
• Premere il tasto di blocco del mandrino e stringere il dato di serraggio con la chiave in dotazione.
• Per rimuovere il disco, premere il tasto di blocco del mandrino e allentare il dato di serraggio filettato con la chiave in dotazione.

Avvertenza! Non usare mole per la smerigliatura dei bordi/dischi da taglio per le applicazioni di smerigliatura superficiale poiché essi non sono progettati per resistere alle pressioni laterali a cui verrebbero sottoposti durante la smerigliatura superficiale. Potrebbero verificarsi la rottura della mola e lesioni a personne.

• Attendere che l'elelettROUTensile raggiunga la massima velocità prima di toccare la superficie in lavorazione.
• Applicare una minima pressione sulla superficie in lavorazione, lasciendo funzionare l'elettROUTENSILE ad alta velocità. La velocità di taglio è massima quando l'elettROUTENSILE funziona ad alta velocità.
• Una volta che si è iniziato un taglio e创建工作 un intaglio nel pezzo in lavorazione, non cambiare l'angolazione del taglio. Unchio dell'angolazione di taglio potrebber far piegare la mola causandone la rottura.

Italiano

(tradotto dalie istruzioni originali)

• Rimuovere l'eeltroutensile alla superficie in lavorazione prima di spegnerlo. Attendere che la rotazione dell'eeltroutensile si arresti prima di appoggiarlo.

Uso

Avverenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo.

• Stendere con attenzione il cavo per evitare di tagliarlo accidentalmente.
• Aspettarsi tutte una series di scintille quando il disco di smerigliatura o di taglio tocca il pezzo.
• Posizione sempre l'elerettunisile affinché la protezione possa proteggere in modo ottimale dal disco di smerigliatura o di taglio.

Accensione spegnimento

• Per accendere l'elettROUTensile, premere l'interruttore di accensione/spegnimento (1).
• Per spegnere l'eeltroutensile, rilasciare l'interruttore di accensione/spegnimento (1).

Avverenza! Non spegnere l'elettROUTensile quando è molto carico.

Consigli per un utilizzo ottimale

• Tenere saldamente l'elettroutensile con una mano sull'impugnatura laterale e l'altra su quella principale.
• Durante la smerigliatura, Maintainere sempre un angolo di 15^ circa tra il disco e la superficie del pezzo.

Manutenzione

Questo appearecchio/elettrotensile BLACK+DECKER, con oswana cavo, è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avverenza! Prima di eseguire interventi di manutenzione sugli elettroutensili con cavo/ZA cavo:

• Spagnere e scollegare l'apparecchio/l'elettROUTensile alla presa di corrente.
• Oppure spegnere ed estrarre la batteria dall'apparecchio/elettrotensile, se quest'sultimo è dotato di un pacco batteria separato.
• Oppure scaricare completeness la batteria se integrata, quando spegnerlo.
• Scollegare il caricabatterie alla presa di corrente prima di pulirlo. Il caricabatterie non richiede una manutenzione, salvo una regolare pulizia.
• Pulire regolarmente le prese di ventilazione dell'apparecchio/elettrotensile/caricabatterie con un pennello morbido o un panno asciutto.
• L'alloggiamo del motore delve essere pulito periodicamente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
• Aprière regolarmente il mandrino (se in dotazione) e batterlo leggermente per eliminare la polvere dall'interno.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

• smaltire in tutte sicurezza quella vecchia;
• collegare il conduttore marrone al terminale sotto tensione nella nuova spina;
  collegare il conduttore blu al terminale neutro.

Avverenza! Non effettuare alcun collegamento al terminale di messa a terra.

Seguire le istruzioni di montaggio fornite con le spine di buona qualità.

Fusibile racomandato: 13 A.

Ricerca e risoluzione dei problemi

Proble- ma	Possible causa	Possible soluzione
L'unità non si avvia.	Il cavo non è inserito.	Collegare l'elettroutensile a una presa funzionante.
	Il cavo o l'interruttore è danneggiato.	Far sostituire il cavo di alimentazione o l'interruttore presso un centro di assistenza BLACK+DECKER autorizzato.

Tabella degli accessori di smerigliatura e taglio

Mole abrasive
Protezione Tipo 27 Protezione Tipo 27	Protezione Tipo 27
Flangia di sostegno non filettata	Mola con MOZzo Tipo 27
Mola con centro concavo Tipo 27
Dado di serraggio filettato
Dischi lamellari per carteggiatura
Protezione Tipo 27 Protezione Tipo 27
Disco lamellare per carteg- giatura con meno	Flangia di sostegno non filettata
	Disco lamellare per carteg- giatura perché meno
	Dado di serraggio filettato
Mole da taglio Tipo 41
Protezione Tipo 41 Protezione Tipo 41
Flangia di rinsforzo Flang	a di rinsforzo
Mola da taglio abrasiva Mo	a da taglio diamantata
Dado di serraggio Dado	di serraggio
Spazzole in acciaio
Protezione Tipo 27 Protezione Tipo 27
Spazzola a tazza metallica da 3 pollici	Spazzola a tazza metallica da 4 pollici

Dischi per carteggiatura

Tampone di rinsforzo in gomma

Disco per carteggiatura

Dado di serraggio filettato

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con quello significolo non devono essere smaltiti con i rifuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

		BDAG710 Tipo 1
Tensione in ingressso	VCA	230
Potenza assorbita W	710
Velocità nominale min	-1	12000
Alesaggio mola mm 22
Spessore max. disco
Dischi per smeri-gliatura	mm	6
Dischi da taglio mm 3	5
Misura mandrino M14
Peso Kg 1,7
Livello di pressione sonora misurato in conformità alla norma EN 60745:
Pressione sonora (LpA) 89 dB(A), incertezza (K) 3 dB(A)Potenza acustica (LwA) 100 dB(A), incertezza (K) 3 dB(A)
Valori totali di emissione di vibrationare (somma vettore triassiale) in conformità alla norma EN 60745:
Smerigliatura superficiale (aAg) 5,1 m/s2, incertezza (K) 1,5 m/s2Taglio (aHC) 4,8 m/s2, incertezza (K) 1,5 m/s2Levigatura disco (aDS) 6,6 m/s2, incertezza (K) 1,5 m/s2

Dichiarazione di conformità CE DIRITTIVA MACCHINE

Smerigliatrice angolare BDAG710 Black & Decker dichiara che i prodotti qui descritti nella sezione "Dati tecnici" sono conformi alle normative: 2006/42/CE, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 +A12:2014 +A13:2015

Questi prodotti sonoanche conformi alle Direttive 2014/30/UE e 2011/65/UE.

Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsable della redazione del presente documento tecnico ed effettua但这a dichiarazione per conto di Black & Decker.

Ed Higgins

Direttore -Consumer Power Tools

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi nella data di acquire. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membrì dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black&Decker e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufficio Black & Decker di zona all'indirizzo indicato in quello manuale. Visitare il nostro site www.blackanddecker.it per registrar il prodotto Black & Decker appena acquistato e riceveere gli aggiornamenti su nuovi prodotti e offerte speciali.
