MANUALE UTENTE KA110E BLACK & DECKER

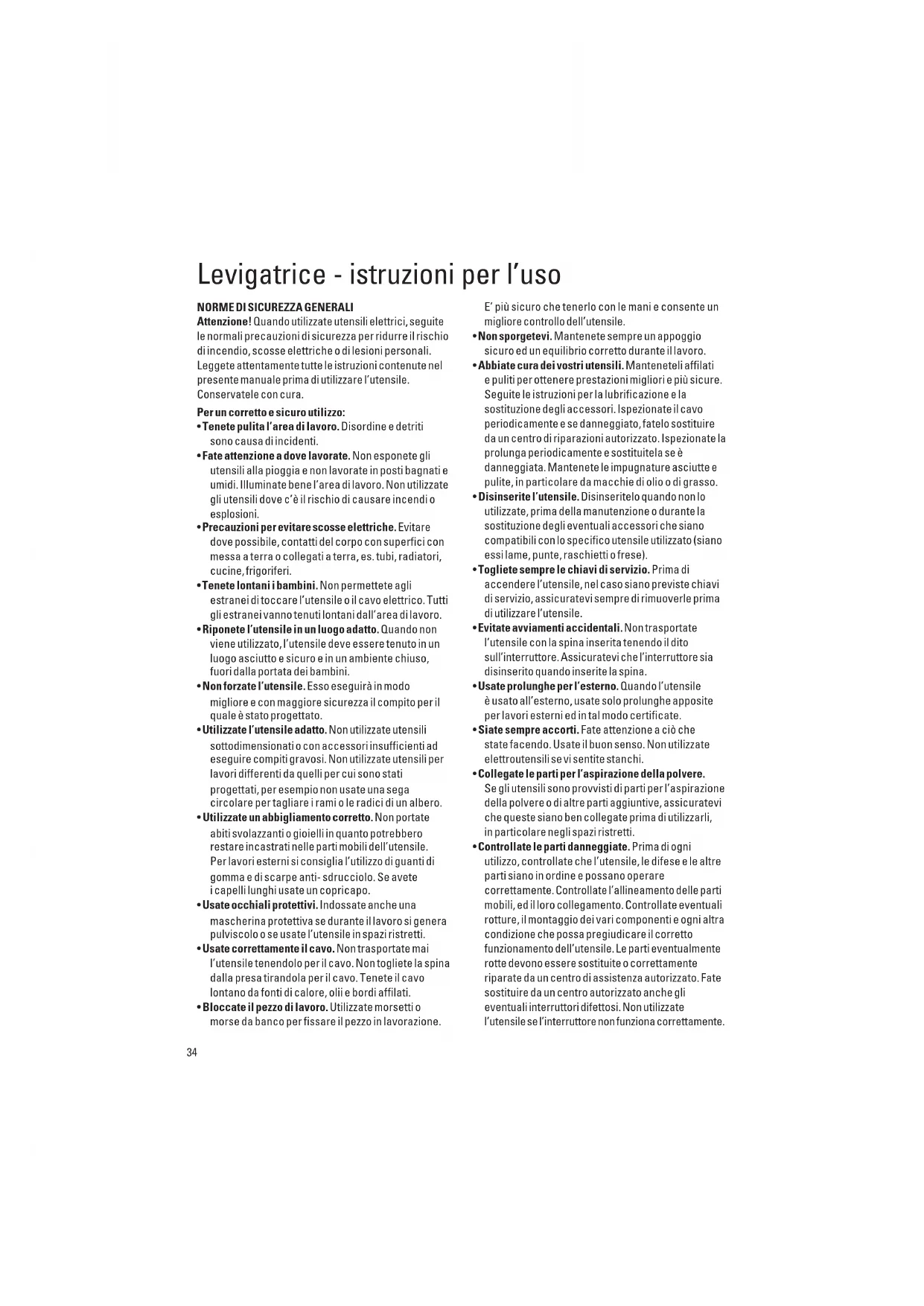

Attenzione! Quando utilizzate utensili elettrici, seguite le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche o di lesioni personali. Leggete attentamente tutte le istruzioni contenute nel presente manuale prima di utilizzare l’utensile. Conservatele con cura. Per un corretto e sicuro utilizzo:

• Tenete pulita l’area di lavoro. Disordine e detriti sono causa di incidenti.

• Fate attenzione a dove lavorate. Non esponete gli utensili alla pioggia e non lavorate in posti bagnati e umidi. Illuminate bene l’area di lavoro. Non utilizzate gli utensili dove c’è il rischio di causare incendi o esplosioni.

• Precauzioni per evitare scosse elettriche. Evitare dove possibile, contatti del corpo con superfici con messa a terra o collegati a terra, es. tubi, radiatori, cucine, frigoriferi.

• Tenete lontani i bambini. Non permettete agli estranei di toccare l’utensile o il cavo elettrico. Tutti gli estranei vanno tenuti lontani dall’area di lavoro.

• Riponete l’utensile in un luogo adatto. Quando non viene utilizzato, l’utensile deve essere tenuto in un luogo asciutto e sicuro e in un ambiente chiuso, fuori dalla portata dei bambini.

• Non forzate l’utensile. Esso eseguirà in modo migliore e con maggiore sicurezza il compito per il quale è stato progettato.

• Utilizzate l’utensile adatto. Non utilizzate utensili sottodimensionati o con accessori insufficienti ad eseguire compiti gravosi. Non utilizzate utensili per lavori differenti da quelli per cui sono stati progettati, per esempio non usate una sega circolare per tagliare i rami o le radici di un albero.

• Utilizzate un abbigliamento corretto. Non portate abiti svolazzanti o gioielli in quanto potrebbero restare incastrati nelle parti mobili dell’utensile. Per lavori esterni si consiglia l’utilizzo di guanti di gomma e di scarpe anti- sdrucciolo. Se avete i capelli lunghi usate un copricapo.

• Usate occhiali protettivi. Indossate anche una mascherina protettiva se durante il lavoro si genera pulviscolo o se usate l’utensile in spazi ristretti.

• Usate correttamente il cavo. Non trasportate mai l’utensile tenendolo per il cavo. Non togliete la spina dalla presa tirandola per il cavo. Tenete il cavo lontano da fonti di calore, olii e bordi affilati.

• Bloccate il pezzo di lavoro. Utilizzate morsetti o morse da banco per fissare il pezzo in lavorazione. E’ più sicuro che tenerlo con le mani e consente un migliore controllo dell’utensile.

• Non sporgetevi. Mantenete sempre un appoggio sicuro ed un equilibrio corretto durante il lavoro.

• Abbiate cura dei vostri utensili. Manteneteli affilati e puliti per ottenere prestazioni migliori e più sicure. Seguite le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionate il cavo periodicamente e se danneggiato, fatelo sostituire da un centro di riparazioni autorizzato. Ispezionate la prolunga periodicamente e sostituitela se è danneggiata. Mantenete le impugnature asciutte e pulite, in particolare da macchie di olio o di grasso.

• Disinserite l’utensile. Disinseritelo quando non lo utilizzate, prima della manutenzione o durante la sostituzione degli eventuali accessori che siano compatibili con lo specifico utensile utilizzato (siano essi lame, punte, raschietti o frese).

• Togliete sempre le chiavi di servizio. Prima di accendere l’utensile, nel caso siano previste chiavi di servizio, assicuratevi sempre di rimuoverle prima di utilizzare l’utensile.

• Evitate avviamenti accidentali. Non trasportate l’utensile con la spina inserita tenendo il dito sull’interruttore. Assicuratevi che l’interruttore sia disinserito quando inserite la spina.

• Usate prolunghe per l’esterno. Quando l’utensile è usato all’esterno, usate solo prolunghe apposite per lavori esterni ed in tal modo certificate.

• Siate sempre accorti. Fate attenzione a ciò che state facendo. Usate il buon senso. Non utilizzate elettroutensili se vi sentite stanchi.

• Collegate le parti per l’aspirazione della polvere. Se gli utensili sono provvisti di parti per l’aspirazione della polvere o di altre parti aggiuntive, assicuratevi che queste siano ben collegate prima di utilizzarli, in particolare negli spazi ristretti.

• Controllate le parti danneggiate. Prima di ogni utilizzo, controllate che l’utensile, le difese e le altre parti siano in ordine e possano operare correttamente. Controllate l’allineamento delle parti mobili, ed il loro collegamento. Controllate eventuali rotture, il montaggio dei vari componenti e ogni altra condizione che possa pregiudicare il corretto funzionamento dell’utensile. Le parti eventualmente rotte devono essere sostituite o correttamente riparate da un centro di assistenza autorizzato. Fate sostituire da un centro autorizzato anche gli eventuali interruttori difettosi. Non utilizzate l’utensile se l’interruttore non funziona correttamente.35 ITALIANO

• Attenzione! L’utilizzo di accessori non indicati in questo manuale può essere causa di incidenti.

• Fate riparare il vostro utensile da personale qualificato. Il sistema elettrico di questo utensile è conforme alle principali norme di sicurezza. Le riparazioni devono essere effettuate da personale autorizzato, utilizzando parti di ricambio originali, diversamente, ciò potrebbe comportare gravi lesioni personali all’utilizzatore.

PRECAUZIONI ADDIZIONALI DURANTE LA LEVIGATURA

DI VERNICI A BASE DI PIOMBO E PANNELLI IN MDF Non è consigliata la levigatura di vernice a base di piombo a causa della difficoltà nel controllare la polvere contaminata. Il più grosso rischio di inquinamento col piombo è per i bambini e le donne incinte. Ogni costruzione prima del 1960 potrebbe essere stata verniciata nel passato con vernici contenenti piombo e coperta da ulteriori strati di vernice. E’ importante stabilire comunqe quanto piombo contiene la vernice che sta per essere levigata prima di cominciare il lavoro. Ciò potrebbe essere effettuato con test su attrezzi di piombo o da un un decoratore professionista. Nel dubbio, raccomandiamo di seguire le seguenti precauzioni quando levigate ogni vernici o pannelli in MDF. SICUREZZA PERSONALE Nessun bambino o donna incinta deve entrare nell’area di lavoro dove la vernice è stata levigata fino a che non è conclusa l’intera pulizia. Una maschera antipolvere o un respiratore deve essere utilizzato da chiunque entri nell’area di lavoro. Il filtro deve essere cambiato ogni giorno o comunque quando l’utilizzatore fa fatica a respirare. Nota: Devono essere utilizzate solamente queste mascherine antipolvere, ideali per lavorare con la polvere e il vapore della vernice a base di piombo. Mascherine ordinarie non offrono una protezione simile. Per prevenire l’ingestione di particolari particelle di vernice non bisogna mangiare, bere o fumare. L’utilizzatore deve lavarsi e pulirsi prima di mangiare, bere o fumare. Cibi, bevande, ecc. non devono essere lasciati nell’area di lavoro dove la polvere può depositarsi.

SICUREZZA DELL’AMBIENTE

La vernice deve essere rimossa in maniera tale da minimizzare la diffusione di polvere creata. Le aree dove si sta rimuovendo la vernice devono essere isolate con fogli di plastica. La levigatura deve essere effettuata così da ridurre lo spargimento di polvere fuori dall’area di lavoro.

PULIZIA E ACCORGIMENTI

Tutte le superfici dell’area di lavoro devono essere sgomberate e pulite giornalmente per tutta la durata del lavoro. Il filtro delle sacche di aspirazione della polvere deve essere cambiato frequentemente. Anche i vestiti, teli di protezione plastificati, giocattoli, mobili lavabili e gli utensili devono essere completamente lavati prima di essere utlizzati nuovamente. Conservate con cura queste istruzioni! DOPPIO ISOLAMENTO Il vostro utensile è a doppio isolamento. Ciò significa che tutte le parti metalliche esterne sono isolate elettricamente dalla rete elettrica. Questo si ottiene inserendo almeno due barriere isolanti tra i componenti elettrici e quelli meccanici rendendo inutile il collegamento a terra. Nota: Il doppio isolamento non esime dal seguire le normali norme di sicurezza durante l’uso. Il sistema di isolamento è una ulteriore protezione contro danni causati da un possibile mal-funzionamento dell’isolamento elettrico all’interno dell’utensile.

SICUREZZA NEL COLLEGAMENTO ELETTRICO

Assicuratevi che l’alimentazione sia compatibile con quella indicata sulla targa dell’utensile

Potete utilizzare fino a 30m di prolunga, senza che ciò causi perdita di potenza. Nota: La prolunga non deve essere utilizzata se non strettamente necessaria. L’uso di una prolunga non adatta può risultare causa di incendi o scosse elettriche. Se l’uso della prolunga è necessario, assicuratevi che sia ben collegata ed in buone condizioni.

ELIMINAZIONE DEL PRODOTTO E AMBIENTE

Se un giorno doveste trovare che il vostro utensile necessita di essere sostituito o non vi serve più, pensate alla protezione dell’ambiente circostante. I Centri di Assistenza Black & Decker accetteranno il vostro utensile e provvederanno ad eliminarlo in modo corretto.

SERVIZIO DI ASSISTENZA BLACK & DECKER

E’ nostra intenzione che tutti i clienti di Black&Decker siano completamente soddisfatti dei loro prodotti e del servizio post vendita, ma se avete bisogno di un aiuto o di un suggerimento contattate il riparatore autorizzato36 ITALIANO Black & Decker operante nella vostra zona di residenza che vi aiuterà. Tutti i dettagli della nostra politica post-vendita ed una lista di questi riparatori possono essere trovati presso il sito Internet www.2helpU.com. Alternativamente, telefona al nostro Centro Informazioni e Servizi il cui numero è situato sul retro di questo manuale. GARANZIA Negli stabilimenti Black & Decker tutti i prodotti e i processi produttivi sono sottoposti a quei controlli che permettono alle nostre fabbriche di fregiarsi della certificazione ISO9001, sinonimo di eccellenza. Se nonostante tutti i controlli, il prodotto manifestasse anomalie di fabbricazione, dovute a difetti di materiale o di funzionamento, entro i primi 24 mesi dalla data di acquisto Black & Decker si impegna alla riparazione in garanzia del prodotto, stanti le seguenti condizioni:

• Il prodotto venga ritornato al Centro di Assistenza Black & Decker unitamente ad un documento che ne comprovi la data di acquisto (bolla, fattura o scontrino fiscale).

• Il prodotto non abbia mai subito abusi, non sia stato usato in maniera incompatibile con la sua tecnologia o il difetto non sia causato da evidente incuria.

• Il prodotto non sia stato manomesso o non abbia subito un tentativo di riparazione da persone non facenti parte di un Centro di Assistenza autorizzato. La durata di questa garanzia è offerta come ulteriore servizio al cliente ed è più ampia di quanto richiesto dalle attuali disposizioni in vigore. I prodotti delle linee Black & Decker sono pienamente rispondenti a tutte le normative vigenti al momento della costruzione. L’utilizzo di ricambi ed accessori non originali può danneggiare l’utensile o ridurne in maniera significativa le prestazioni e la sicurezza. In alcuni casi ciò può avere l’effetto di vanificare le condizioni di garanzia. ACCESSORI Le prestazioni di ogni utensile dipendono dal tipo di accessorio usato. Gli accessori Black & Decker sono prodotti in linea con standard di alta qualità e sono progettati per ottimizzare le prestazioni dell’utensile. Acquistare un accessorio Black & Decker vi assicurerà la massima resa del vostro utensile Black & Decker. INFORMAZIONI TECNICHE Il livello di rumore generato da questo utensile è in linea con la normativa CEE. Se nonostante ciò, è per voi eccessivo, vi raccomandiamo di adottare le misure di protezione adatte. Questo dovrebbe normalmente verificarsi con un livello di rumore superiore a 85dB (A). CARATTERISTICHE

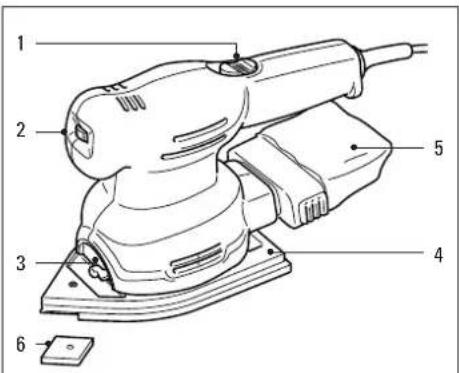

1. Interruttore on/off

2. Interruttore di regolazione velocità (KA110E)

3. Leva bloccaggio piastra

4. Piastra di levigatura

5. Sacchetto raccoglipolvere

6. Punta a losanga sostituibile

Nota: Le presenti istruzioni per l’uso si riferiscono anche a utensili con codici terminanti con una lettera dell’alfabeto. I dettagli del prodotto sono riportati sulla confezione.

FUNZIONAMENTO DELLA LEVIGATRICE

Per accendere l’utensile spostare in avanti l’interruttore on/ off fino alla tacca “1”, per spegnerlo spostarlo all’indietro fino alla tacca “O”. Prima di attaccare la spina alla presa di corrente, accertarsi che la multi-levigatrice sia spenta. REGOLAZIONE VELOCITÀ (KA110E) L’interruttore di regolazione velocità (2) garantisce i migliori risultati di funzionamento per ogni tipo di materiale. Come principio generale, impiegare l’utensile a bassa velocità per lucidare e levigare materiali acrilici/ sintetici e ad alta velocità per legno e metallo.

• 37 Materiale Impostazione velocità Legno duro (faggio) 4 - 5 Legno dolce (pino) 4 - 5 Legno impiallacciato 3 - 4 Materiali sintetici 2 - 3 Fibre acriliche 1 - 3 Metalli non ferrosi 4 - 5 Acciaio 3 - 5 Sverniciatura 3 - 5 Lucidatura 1 - 2 Rimozione della ruggine 4 - 5

SMONTAGGIO E RIMONTAGGIO DELLA PIASTRA DI

LEVIGATURA Procedere come segue: Staccare la spina dalla presa di corrente. Ruotare la leva bloccaggio piastra (3) in senso antiorario (a sinistra rispetto alla parte anteriore della levigatrice) e sollevare l’utensile. Per il rimontaggio posizionare la parte posteriore dell’utensile negli appositi punti della piastra spingendone la parte anteriore verso il basso. Ruotare la leva in senso orario (a destra rispetto alla parte anteriore della levigatrice) fino allo posizione di bloccaggio. Nota: Prima di accendere la levigatrice accertarsi che la leva sia completamente abbassata. È possibile utilizzare l’utensile montando sulla parte anteriore la sezione quadrata della piastra per la levigatura normale oppure quella appuntita per la rifinitura dei particolari.

INSERIMENTO DEI FOGLI DI CARTA ABRASIVA

La levigatrice lavora con fogli di carta abrasiva perforati e rivestiti di nylon su un lato, già tagliati in misure e forme specifiche. ITALIANO Per montarli sull’utensile procedere come segue: Staccare la spina dalla presa di corrente. Sollevare le due linguette a losanga dal foglio principale. Posizionare il disco abrasivo sulla piastra a punta, accertandosi che i fori del disco e della piastra siano allineati. Non usare mai la multi-levigatrice senza fogli di carta abrasiva. Ogni foglio di carta abrasiva presenta una punta asportabile, con due punte di riserva attaccate. Per sfruttare al massimo ogni foglio, staccare e voltare la punta quando la parte anteriore è usurata. Sostituire la punta interamente usurata con una nuova disponibile come accessorio. Si può asportare la punta del platorello di supporto. Quando la parte anteriore è usurata, voltare la punta. Una volta consumata completamente, sostituire la punta con una punta di ricambio. Quando la punta del supporto in plastica rigida è usurata, togliere la vite e girare il supporto. Tra gli accessori sono disponibili supporti di ricambio.

SISTEMA DI ASPIRAZIONE DELLA POLVERE

Gran parte della polvere prodotta sulla superficie di lavoro viene raccolta nell’apposito sacchetto. La polvere, aspirata dalla ventola della levigatrice, passa dalla superficie attraverso i fori della piastra e il pannello di protezione della ventola finendo nell’apposito sacchetto. A tale scopo la levigatrice può anche essere collegata a un aspirapolvere. Tra gli accessori Black & Decker è disponibile un adattatore speciale.

SMONTAGGIO E SVUOTAMENTO DEL SACCHETTO

RACCOGLIPOLVERE Procedere come segue: Staccare la spina dalla presa di corrente. Mantenere la levigatrice in posizione verticale con il sacchetto raccoglipolvere rivolto verso il basso. Tirare delicatamente il sacchetto agendo sulle impugnature collocate lateralmente.38 ITALIANO Vuotare il sacchetto e rimontarlo sulla levigatrice. Una volta posizionato correttamente, si sentirà il rumore dello scatto. Non lavare il sacchetto. Vuotare il sacchetto ogni 10 minuti. CONSIGLI UTILI Tenere sempre l’utensile con due mani.

• Levigare sempre lungo la venatura del legno perché, in caso contrario, si lascerebbero segni circolari sul materiale.

• È possibile impiegare l’utensile nel modo di rifinitura particolari, che consente di arrivare negli angoli, o in quello orbitale che permette di levigare i bordi del materiale.

• Sostituire il foglio di carta abrasiva usurato.

• Impiegare fogli di carta abrasiva di grana idonea. Con le grane grosse si rimuove una consistente quantità di materiale ottenendo, però, una rifinitura poco accurata. Con le grane fini, invece, si rimuove una quantità ridotta di materiale ottenendo una rifinitura più accurata. Come principio generale, iniziare con una grana grossa e rifinire con una grana più fine.

MANUTENZIONE DELL’UTENSILE

Non esercitare una pressione eccessiva sulla levigatrice perché potrebbe surriscaldarsi. In caso di surriscaldamento lasciare andare la levigatrice a vuoto per 2 minuti. Mantenere sempre pulite le prese d’aria del carter motore. Per pulire l’utensile procedere come segue: Staccare la spina dalla presa di corrente. Impiegare un pennello pulito e asciutto per pulire le prese e i condotti. Pulire il carter con un panno pulito e umido (non impiegare solventi, benzina o trementina).

DICHIARAZIONE DI CONFORMITÀ EC

Si dichiara che i prodotti: KA110, KA110E sono conformi a 89/392/EEC, 89/336/EEC,

EN55014, 73/23/EEC, EN55104, EN50144

Pressione sonora 81dB (A) Livello di vibrazione mano-braccio <2.5m/s
