MANUAL DE USUARIO KA110E BLACK & DECKER

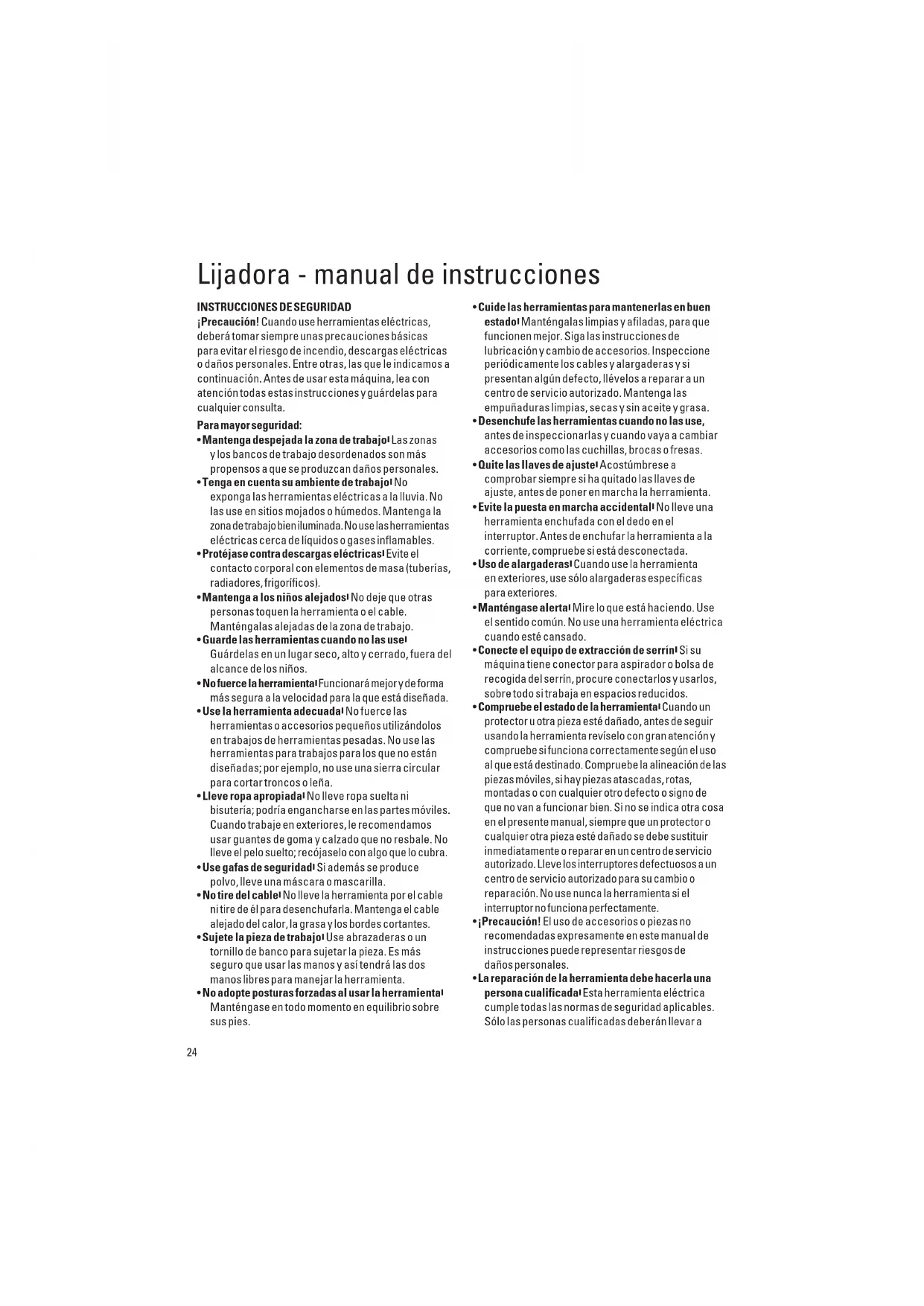

INSTRUCCIONES DE SEGURIDAD

¡Precaución! Cuando use herramientas eléctricas, deberá tomar siempre unas precauciones básicas para evitar el riesgo de incendio, descargas eléctricas o daños personales. Entre otras, las que le indicamos a continuación. Antes de usar esta máquina, lea con atención todas estas instrucciones y guárdelas para cualquier consulta. Para mayor seguridad:

• Mantenga despejada la zona de trabajo. Las zonas y los bancos de trabajo desordenados son más propensos a que se produzcan daños personales.

• Tenga en cuenta su ambiente de trabajo. No exponga las herramientas eléctricas a la lluvia. No las use en sitios mojados o húmedos. Mantenga la zona de trabajo bien iluminada. No use las herramientas eléctricas cerca de líquidos o gases inflamables.

• Protéjase contra descargas eléctricas. Evite el contacto corporal con elementos de masa (tuberías, radiadores, frigoríficos).

• Mantenga a los niños alejados. No deje que otras personas toquen la herramienta o el cable. Manténgalas alejadas de la zona de trabajo.

• Guarde las herramientas cuando no las use. Guárdelas en un lugar seco, alto y cerrado, fuera del alcance de los niños.

• No fuerce la herramienta. Funcionará mejor y de forma más segura a la velocidad para la que está diseñada.

• Use la herramienta adecuada. No fuerce las herramientas o accesorios pequeños utilizándolos en trabajos de herramientas pesadas. No use las herramientas para trabajos para los que no están diseñadas; por ejemplo, no use una sierra circular para cortar troncos o leña.

• Lleve ropa apropiada. No lleve ropa suelta ni bisutería; podría engancharse en las partes móviles. Cuando trabaje en exteriores, le recomendamos usar guantes de goma y calzado que no resbale. No lleve el pelo suelto; recójaselo con algo que lo cubra.

• Use gafas de seguridad. Si además se produce polvo, lleve una máscara o mascarilla.

• No tire del cable. No lleve la herramienta por el cable ni tire de él para desenchufarla. Mantenga el cable alejado del calor, la grasa y los bordes cortantes.

• Sujete la pieza de trabajo. Use abrazaderas o un tornillo de banco para sujetar la pieza. Es más seguro que usar las manos y así tendrá las dos manos libres para manejar la herramienta.

• No adopte posturas forzadas al usar la herramienta. Manténgase en todo momento en equilibrio sobre sus pies.

• Cuide las herramientas para mantenerlas en buen estado. Manténgalas limpias y afiladas, para que funcionen mejor. Siga las instrucciones de lubricación y cambio de accesorios. Inspeccione periódicamente los cables y alargaderas y si presentan algún defecto, llévelos a reparar a un centro de servicio autorizado. Mantenga las empuñaduras limpias, secas y sin aceite y grasa.

• Desenchufe las herramientas cuando no las use, antes de inspeccionarlas y cuando vaya a cambiar accesorios como las cuchillas, brocas o fresas.

• Quite las llaves de ajuste. Acostúmbrese a comprobar siempre si ha quitado las llaves de ajuste, antes de poner en marcha la herramienta.

• Evite la puesta en marcha accidental. No lleve una herramienta enchufada con el dedo en el interruptor. Antes de enchufar la herramienta a la corriente, compruebe si está desconectada.

• Uso de alargaderas. Cuando use la herramienta en exteriores, use sólo alargaderas específicas para exteriores.

• Manténgase alerta. Mire lo que está haciendo. Use el sentido común. No use una herramienta eléctrica cuando esté cansado.

• Conecte el equipo de extracción de serrín. Si su máquina tiene conector para aspirador o bolsa de recogida del serrín, procure conectarlos y usarlos, sobre todo si trabaja en espacios reducidos.

• Compruebe el estado de la herramienta. Cuando un protector u otra pieza esté dañado, antes de seguir usando la herramienta revíselo con gran atención y compruebe si funciona correctamente según el uso al que está destinado. Compruebe la alineación de las piezas móviles, si hay piezas atascadas, rotas, montadas o con cualquier otro defecto o signo de que no van a funcionar bien. Si no se indica otra cosa en el presente manual, siempre que un protector o cualquier otra pieza esté dañado se debe sustituir inmediatamente o reparar en un centro de servicio autorizado. Lleve los interruptores defectuosos a un centro de servicio autorizado para su cambio o reparación. No use nunca la herramienta si el interruptor no funciona perfectamente.

• ¡Precaución! El uso de accesorios o piezas no recomendadas expresamente en este manual de instrucciones puede representar riesgos de daños personales.

• La reparación de la herramienta debe hacerla una persona cualificada. Esta herramienta eléctrica cumple todas las normas de seguridad aplicables. Sólo las personas cualificadas deberán llevar a25 ESPAÑOL cabo las reparaciones, usando piezas de recambio originales. Si esto no se cumple, podría resultar muy peligroso para el usuario.

PRECAUCIONES ADICIONALES A TOMAR CUANDO SE

LIJAN SUPERFICIES PINTADAS Y PANELES DE FIBRA DE MADERA DE DENSIDAD MEDIA (MDF) No se recomienda el lijado de pinturas con componentes en plomo debido a la dificultad para controlar el polvo tóxico. El peligro de intoxicamiento con plomo se pronuncia en los niños y mujeres embarazadas. En edificios contruidos antes de 1960 pueden haber sido pintados en el pasado con pintura conteniente de plomo, y cubierta por capas de pintura. Es importante para determinar si la pintura que se esta lijando contiene o no plomo antes de empezar a trabajar. Esto se puede comprobar con un kit de prueba de plomo o por un decorador profesional. Si tiene alguna duda, recomendamos las siguientes precauciones cuando lije cualquier superficie pintada o paneles de fibra de madera de densidad media (MDF). SEGURIDAD PERSONAL Ningún niño o mujer embarazada deberá penetrar en la zona de trabajo donde se esté lijando pintura hasta que toda la limpieza se ha llevado a cabo. Todas las personas que entren en la zona de trabajo deberán llevar mascarilla o respirador. El filtro deberá ser cambiado diariamente o cuando el que lo lleve tenga dificultades al respirar. Nota: Solo se deberán utilizar mascarillas diseñadas para trabajar con polvo de pintura con plomo y humos. Las mascarillas ordinarias para trabajar con pintura no ofrecen esta protección. No se debe comer, beber ni fumar en la zona de trabajo para prevenir la ingestión de particulas de pintura. Los trabajadores deberán lavarse y limpiarse antes de comer, beber o fumar. No se deberá dejar comida ni bebida en la zona de trabajo donde el polvo pueda alcanzala.

SEGURIDAD DEL MEDIO AMBIENTE

La pintura deberá ser quitada de tal manera que minimice la acumulación de polvo generado. Las zonas donde se esté quitando pintura deberán ser cubridas con plásticos. El lijado se deberá hacer de tal manera que se reduzca la expansión del polvo fuera de la zona de trabajo.

LIMPIEZA Y COLOCACIAN

Todas las superficies donde se ha estado lijando deberán ser aspiradas y completamente limpiadas diariamente durante el tiempo que dure el trabajo de lijado. Los filtros de los aspiradores deberán ser cambiadas frecuentemente. Las prendas de ropa, juguetes, muebles lavables y los utensilios deberán ser lavados completamente antes de usarlos de nuevo. ¡Guarde estas instrucciones! DOBLE AISLAMIENTO Su herramienta lleva doble aislamiento. Esto supone que todas las partes metálicas externas están aisladas eléctricamente, lo cual se consigue colocando una barrera aislante extra entre las partes mecánicas y eléctricas de la máquina, que evita tener que conectar la máquina a masa. Nota: El doble aislamiento no le exime de tomar las precauciones de seguridad normales cuando use esta herramienta. El sistema de doble aislamiento es para protegerle mejor contra posibles daños derivados de algún fallo en el aislamiento eléctrico.

Compruebe si el voltaje de su instalación coincide con el de la herramienta, que aparece en la placa de caracter- ísticas. Este taladro lleva cable y enchufe de dos hilos. ALARGADERAS Podrá usar alargaderas Black & Decker de dos hilos y hasta 30m sin que su herramienta pierda potencia. Nota: No use una alargadera si no es absolutamente necesario. El uso de alargaderas inadecuadas puede producir riesgo de incendio y descargas eléctricas. Si utiliza una alargadera, compruebe si está bien conectada y en perfecto estado.

LAS HERRAMIENTAS DESECHADAS Y EL MEDIO

AMBIENTE Si un día ve que tiene que cambiar su herramienta o que ya no le sirve, piense en la protección del medio ambiente. Los Centros de Servicio Black & Decker aceptarán sus herramientas viejas para tirarlas de modo que no contaminen. SERVICIO POST-VENTA Es nuestro objetivo que todos los clientes de Black & Decker puedan estar totalmente satisfechos con su producto Black & Decker y de nuestro servicio post- venta, pero si necesita ayuda o consejo, por favor contacte con el Agente de reparación autorizado más cercano el cual estará encantado de poder ayudarle. Todos los detalles de nuestros Servicios Post-venta y una lista de estos Agentes pueden ser encontrados en la dirección de Internet www.2helpU.com. Alternativamente, llame a nuestro Centro de Servicio e Información cuyo teléfono podrá encontrar en la parte de atrás de este manual.26 ESPAÑOL

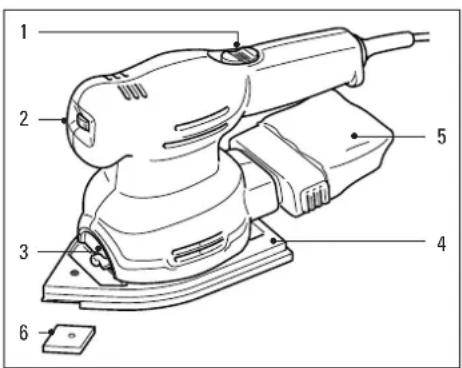

1. Interruptor de conexión/desconexión

2. Regulador de velocidad (KA110E)

5. Bolsa para el serrín

6. Punta reemplazable

Nota: Este manual cubre también los números de catálogo con sufijo alfabético. Mayores detalles de su producto se hallan en el embalaje.

FUNCIONAMIENTO DE LA LIJADORA

Para poner en marcha su lijadora, desplace hacia adelante el interruptor de conexión/ desconexión hasta que se vea la marca “1”. Para apagar su lijadora, desplace hacia atrás el interruptor de conexión/desconexión hasta que se vea la marca “0”. Antes de enchufar la lijadora, verifique que el conmutador de conexión/ desconexión esté en posición de apagado. CONTROL DE VELOCIDAD (KA110E) El interruptor de control de velocidad (2) permite mejor funcionamiento según cada tipo de material. En general, utilice velocidad baja para pulir y lijar materiales acrílicos/sintéticos, y alta velocidad para madera y metal. Material Posición de velocidad Madera dura (haya) 4-5 Madera blanda (pino) 4-5 Madera enchapada 3-4 Materiales sintéticos 2-3 Planchas de acrílico 1-3 Metales no férreos 4-5 Acero 3-4 Quitar pintura y laca 3-5 Pulir 1-2 Decapar 4-5 MODO DE SACAR Y REINSTALAR EL RODILLO DE LIJAR Proceda de la siguiente manera: Desconecte el enchufe de la fuente de energía eléctrica. Haga girar la palanca de cierre del rodillo (3) hacia la

LA GARANTÍA BLACK & DECKER

Si su producto Black & Decker presenta algún defecto de materiales o mano de obra dentro de los 24 meses siguientes a la fecha de compra, le garantizamos que cambiaremos las piezas defectuosas o, a nuestro criterio, le ofreceremos otra unidad gratis, siempre que:

• Se devuelva el producto a Black & Decker o a un Centro de Servicio autorizado, aportando prueba de la fecha de compra.

• El producto no se haya utilizado para fines profesionales o para alquilarlo.

• El producto no haya sido maltratado o usado de forma incorrecta.

• El producto no haya sufrido daños debidos a objetos o sustancias extrañas o un accidente.

• No se haya intentado repararlo por personal distinto al de nuestros Centros de Servicio autorizados. ACCESORIOS El rendimiento de cualquier herramienta eléctrica depende de los accesorios utilizados. Los accesorios originales Black & Decker están fabricados con la máxima calidad y diseñados de modo que mejoren el rendimiento de sus herramientas eléctricas. Con accesorios originales Black & Decker obtendrá el máximo rendimiento de sus herramientas eléctricas Black & Decker.

El nivel de presión sonora de esta herramienta cumple la legislación de la UE. No obstante, si el ruido le resulta incómodo, le recomendamos que tome las medidas adecuadas para protegerse los oídos. El ruido suele molestar cuando la presión sonora supera los 85dB (A). DESCRIPCIÓN

• 27 izquierda (mirando de frente la lijadora) y levante su lijadora para sacarla del rodillo. Para reinstalar el rodillo de lijar, ponga la parte posterior de la lijadora sobre los puntos de posición del rodillo y presione la parte de delante hacia abajo. Luego debe hacer girar la palanca de cierre del rodillo hacia la derecha (mirando de frente la lijadora) hasta que esté en posición de cierre. Nota: Antes de poner la lijadora en marcha, compruebe que la palanca se haya bajado al máximo. Se puede utilizar la lijadora usando uno de los dos métodos: poniendo la sección en punta del rodillo hacia delante para trabajar detalles, o colocando hacia delante la parte cuadrada.

INSTALACIÓN DEL PAPEL DE LIJA

Su lijadora usa hojas precortadas forradas de nylon perforado, de tamaño y forma específicos. Para instalar el papel de lijar, proceda de la siguiente manera: Desconecte el enchufe de la corriente eléctrica. Saque de la hoja principal las dos puntas con forma de diamante. Coloque el papel de lija sobre la base de punta, cuidando de que los agujeros del papel coincidan con los de la base. Nunca utilice su lijadora sin disco de papel lija. Todas las hojas de papel lija tienen una punta que se puede sacar, junto con dos puntas de repuesto. Para usar cada hoja al máximo, saque la punta y vuélvala cuando la parte delantera se gaste. Cuando la punta entera se encuentre gastada, reemplácela con una punta nueva que se puede adquirir como accesorio. Se puede sacar la punta de la almohadilla posterior. Si está desgastada la parte delantera, déle la vuelta a la punta. Cuando esté totalmente gastada, cambie la punta. Se pueden adquirir puntas de repuesto separadamente. Si se encuentra desgastada la punta del portapuntas de plástico duro, saque el tornillo y vuelva el portapuntas. Se pueden adquirir portapuntas separadamente como piezas de recambio. SISTEMA DE EXTRACCIÓN DEL SERRÍN La mayor parte del serrín de la superficie de trabajo se recoge en la bolsa. El extractor de su lijadora saca el serrín de la superficie por los agujeros de la base. Luego el serrín pasa por el protector del extractor a la bolsa. Para extraer el polvo, puede conectar su lijadora con una aspiradora. Black & Decker ofrece separadamente un adaptador especial. MODO DE SACAR Y VACIAR EL SACO PARA EL POLVO Desconecte el enchufe de la corriente eléctrica. Sostenga la lijadora en forma vertical, con la bolsa de serrín vuelta hacia abajo. Tire con cuidado del saco, sosteniéndolo por sus asideros laterales. Vacíe la bolsa y vuelva a colocarla en la lijadora. Se oye un golpecito seco cuando la bolsa está correctamente instalada. No lave la bolsa de serrín. Vacíe la bolsa de serrín cada 10 min. CONSEJOS ÚTILES Siempre sostenga su lijadora con las dos manos.

• Al lijar, siempre siga la fibra de la madera. Si lija atravesando la fibra, quedarán marcas circulares.

• Puede usar su lijadora de dos modos diferentes, o en modo para detalle para poder entrar en los ESPAÑOL28 rincones, o en modo orbital para lijar de forma pareja en las orillas.

• Cambie el papel de lija cuando se gaste.

• Use papel de lija del grosor apropiado. El papel de lija de grano grueso permite sacar el material rápidamente, dejando un acabado áspero. El papel de lija fino saca el material más lentamente, con un acabado más fino. Por regla general, se debe empezar con papel de grano grueso y terminar con el de grano fino.

CUIDADO DE LA HERRAMIENTA

Al usar su lijadora, no ejerza excesiva presión. Esto puede hacer que la lijadora se sobrecaliente. Si su lijadora se recalentara demasiado, deje que funcione sin carga durante unos 2 minutos. Mantenga sin obstáculos los orificios de ventilación de la caja del motor. Para limpiar su lijadora, proceda de la siguiente manera: Desconecte el enchufe de la fuente de energía eléctrica. Use una brocha limpia y seca para limpiar los orificios y conductos. Limpie la caja usando un trapo limpio y húmedo (no use disolventes, gasolina ni trementina). DECLARACIÓN DE CONFORMIDAD DE LA UE Declaramos que estas unidades: KA110, KA110E cumplen las directivas 89/392/CEE,

89/336/CEE, EN55014, 73/23/CEE, EN55104, EN50144

Presión sonora ponderada 81dB(A) Las vibraciones ponderadas al brazo/la mano son de <2.5m/s

150W, 10500/min Brian Cooke - Director de Ingeniería Black & Decker Ltd, Spennymoor, County Durham, DL16 6JG, RU La política de Black & Decker es la mejora continua de nuestros productos, y por ello nos reservamos el derecho a cambiar las especificaciones de nuestros productos sin aviso previo. ESPAÑOL29 Notice d’utilisation des ponceuse
