KA110E - Lixadeira BLACK & DECKER - Manual de utilização gratuito

MANUAL DE UTILIZADOR KA110E BLACK & DECKER

FUNCIONAMIENTO DE LA LIJADORA

FUNZIONAMENTO DELLA LEVIGATRICE

Atenção! Quando estiver a utilizar ferramentas eléctricas, deve sempre tomar em consideração todas as precauções básicas de segurança para evitar o risco de incêndio, choque eléctrico e danos pessoais. Para uma utilização segura

• Mantenha sempre limpa a área de trabalho. Áreas de trabalho desarrumadas podem implicar acidentes.

• Ter em atenção ao ambiente do local de trabalho. Não deve expôr as ferramentas eléctricas à chuva nem usá-las em locais húmidos ou molhados. Mantenha a sua área de trabalho bem iluminada. Não usar as ferramentas eléctricas onde haja risco de incêndio ou explosão.

• Previna-se contra choques eléctricos. Evitar o contacto do corpo com superfícies ligadas à terra (tubos, irradiadores, frigoríficos, etc.).

• Mantenha as crianças afastadas. Não as deve deixar mexer nas ferramentas ou na extensão de cabo. Todos os visitantes devem ser mantidos afastados da área de trabalho.

• Guarde as ferramentas. Sempre que não estiverem em uso, as ferramentas devem ser guardadas em locais secos e seguros (com fechadura) longe do alcance das crianças.

• Não forçe a ferramenta. Fará melhor o seu trabalho e de um modo mais seguro se fôr utilizada segundo a sua função.

• Use a ferramenta correcta. Não utilize ferramentas ou acessórios para amadores em trabalhos pesados que exigem máquinas profissionais. Não utilize ferramentas para trabalhos que não são indicados; por exemplo, não use uma serra circular para cortar ramos ou troncos.

• Vista-se adequadamente. Não use roupas folgadas ou bijutaria pois podem ficar presas nas partes móveis da máquina. É recomendado o uso de luvas de borracha e calçado anti-derrapante (sola de borracha) quando trabalhar no exterior. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

• Use óculos de segurança. Use uma máscara ou óculos de protecção sempre que a operação origine muito pó ou seja efectuada em locais fechados.

• Não maltrate o cabo. Não deverá nunca transportar a ferramenta pelo cabo, nem deverá puxar por este para desligá-la da corrente. Mantenha o cabo afastado do calor, óleo e bordos afiados.

• Fixe a peça a trabalhar. Use grampos ou um dispositivo para suster a sua peça de trabalho. É mais seguro do que usar a sua mão, e fica assim com ambas as mãos livres para manusear a sua máquina.

• Não se incline demasiadamente. Mantenha-se numa posição de pé e bem equilibrada.

• Faça uma manutenção cuidada das ferramentas. Mantenha as ferramentas afiadas e limpas para que funcionem melhor e com maior segurança. Siga as instruções no que se refere à lubrificação e substituição dos acessórios. Inspeccione periodicamente os cabos e, se verificar que estes estão danificados, mande-os reparar num centro de assistência técnica. Mantenha as mãos secas, limpas e sem óleo nem gordura.

• Desligue as ferramentas. Desligue as ferramentas quando não as estiver a utilizar, antes de as mandar para o centro de assistência técnica e quando estiver a substituir acessórios (por exemplo: lâminas, brocas e cortantes).

• Retire as chaves reguladoras e as chaves de porcas. Verifique se retirou da ferramenta as chaves reguladoras e as chaves de porcas, antes de a ligar.

• Evite ligar a máquina inadvertidamente. Não transporte uma ferramenta ligada à corrente com dedo no interruptor. Certifique-se de que o interruptor está desligado antes de ligar a ficha do cabo da máquina à tomada de corrente.

• Utilize cabos de extensão para utilizaçao ao ar livre. Quando utilizar uma ferramenta ao ar livre, utilize apenas cabos marcados e concebidos para tal.

• Mantenha-se atento. Esteja atento ao que está a fazer. Seja cuidadoso. Não trabalhe se estiver cansado.

• Coloque o equipamento de extracção de poeiras. Se as ferramentas estiverem preparadas para a colocação do extractor de poeiras, certifique-se de que este está bem colocado e a ser bem utilizado.

• Verifique se existem componentes danificados. Quando pretender utilizar de novo uma ferramenta, verifique prévia e cuidadosamente se o resguardo ou qualquer outro componente estão danificados, de forma a saber se a máquina pode funcionar eficazmente e com segurança. Verifique o alinhamento e as juntas dos componentes móveis; veja se estes estão partidos ou mal montados, e tenha em atenção quaisquer outras condições que possam afectar o bom funcionamento da máquina. O resguardo ou os componentes danificados deverão ser reparados ou substituídos num centro de assistência técnica, salvo indicação em contrário, dada neste manual de instruções. Mande substituir os interruptores defeituosos num49 PORTUGUÊS centro de assistência autorizado. Não utilize a ferramenta se o interruptor estiver danificado.

• Atenção! A utilização de acessórios não recomendados neste manual de instruções pode constituir um risco para segurança do utilizador.

• Deixe a reparação da ferramenta a cargo de um técnico especializado. Este aparelho eléctrico está em conformidade com as principais regras de segurança. As reparações só devem ser efectuadas por técnicos especializados e com peças de origem, pois caso contrário, o utilizador poderá ser alvo de danos pessoais graves.

PRECAUÇÕES ADICIONAIS A

Lixar tintas à base de chumbo não é aconselhado, devido à dificuldade em controlar as poeiras contaminadas que são libertadas. Perigo destas poeiras é maior para crianças e mulheres grávidas. Muito edifícios antigos, (sobretudo com mais de 25 anos) podem ter sido pintados com tintas contendo chumbo e até recebido novas camadas de tinta com idênticas características. É importante determinar o tipo de tinta antes de iniciar o trabalho. Isto pode ser feito através de um kit de teste ou por um profissional do ramo. Em caso de dúvida, devem ser tomadas as precauções para tintas à base de chumbo.

Crianças e mulheres grávidas devem manter-se afastadas do local de trabalho, até a limpeza estar completa. Devem ser utilizadas máscaras de protecção contra poeiras. Nota: Apenas as máscaras específicas para este tipo de poeiras oferecem protecção eficaz. As máscaras normais de pintura não são suficientes. Não se deve comer, beber ou fumar na àrea de trabalho para evitar a ingestão ou inalação de partículas nocivas. Alimantos e bebidas devem tamém ser mantidos afastados do local de trabalho. Os utilizadores devem lavar-se antes de comer, beber ou mesmo fumar.

A tinta deve ser removida de modo a reduzir ao máximo a quantidade de poeira produzida. As àreas onde a poeira é produzida devem ser seladas.

LIMPEZA E DESPERDÍCIOS

As àreas de trabalho devem ser aspiradas e limpas diáriamente, enquanto o trabalho durar.Os filtros do aspirador deverão ser substituídos regularmente. Roupas, toalhas, coberturas, e tudo o que estiver em contacto com estas poeiras, devem ser lavadas antes de nova utilização. Guarde estas instruções! ISOLAMENTO DUPLO A ferramenta está duplamente isolada, o que significa que todas as peças metálicas externas estão isoladas da tomada de alimentação. Este isolamento duplo obtém-se por meio de uma camada de material de isolamento, colocada entre as peças eléctricas e mecânicas. Assim, a ferramenta não necessita de ser ligada à terra. Nota: O isolamento duplo não substitui as precauções de segurança normais, que devem ser cumpridas durante a utilização desta ferramenta. O sistema de isolamento serve como protecção adicional contra ferimentos resultantes de uma possível falha no isolamento eléctrico interno da ferramenta.

Assegure-se que a fonte de energía é igual à voltagem indicada na placa de caracteristicas. Esta mâquina é fornecida com um cabo de dois fios condutores.

Pode utilizar até 30 metros (100 pés) de cabo de extensão com dois fios condutores da Black & Decker, sem que isso implique uma perda de potência.

FERRAMENTAS VELHAS E O MEIO AMBIENTE

Se algum dia quiser substituir a sua ferramenta ou chegar à conclusão de que esta já não tem nenhuma utilidade, pense na protecção do meio ambiente. Os centros de assistência técnica da Black & Decker aceitam as suas ferramentas antigas, destruindo-as de uma forma ecologicamente segura.

GARANTIA BLACK & DECKER

Se esta máquina apresentar algum defeito de material ou fabrico, dentro dos 24 meses seguintes à data da sua aquisição, a Black & Decker garante quer a reparação, por substituição das peças defeituosas, quer a eventual substituição da própria máquina, sem quaisquer encargos desde que:

• A máquina seja entregue em qualquer centro de assistência autorizado da Black & Decker acompanhada de um documento comprovativo da sua compra.

• A máquina tenha sido utilizada de acordo com a sua50 PORTUGUÊS especificação profissional ou amadora.

• A máquina não tenha sido utilizada para trabalhos profissionais se estiver catalogada para uso amador.

• Não tenha sido tentada qualquer reparação por pessoal não autorizado pela Black & Decker. SERVIÇO PÓS-VENDA DA BLACK & DECKER A Black & Decker tem à sua disposição, a nivel nacional, uma rede de assistência técnica, delegação própria, concessionários e reparadores autorizados, cujo objectivo é prestar-lhe um serviço excelente e reparações rápidas, onde poderá, também, encontrar os acessórios e peças necessárias para que possa usufruir de todas as potencialidades da sua máquina. Peças ou acessórios não genuínos Black & Decker podem danificar ou reduzir as capacidades da sua máquina e pôr em perigo a sua utilização. A garantia da máquina pode ser afectada em tais circunstancias. A NOSSA POLÍTICA DE ASSISTÊNCIA PÓS-VENDA É objectivo da Black & Decker que os seus clientes estejam totalmente satisfeitos, quer com os seus produtos quer com o seu serviço pós-venda. Para tanto não hesite em contactar o centro de assistência mais próximo da sua área sempre que entender necessário

ACESSÓRIOS O desempenho da sua máquina depende em muito dos acessórios que utilizar. A Black & Decker garante um padrão de qualidade elevado no fabrico dos seus acessórios, que foram concebidos para garantir um máximo rendimento da sua ferramenta. Ao adquiri-los, está a garantir um melhor rendimento da sua máquina.

O nível de pressão sonora desta ferramenta está de acordo com a legislação da CEE. Recomenda-se a utilização de meios apropriados para protecção dos ouvidos, se o nível do ruido se tornar incómodo. Isto equivale normalmente a uma pressão superior a 85dB (A). Nota: Este manual é ainda válido para números de catálogo que possuam ou mais letras como sufixo. Ver a embalagem da máquina para mais detalhes sobre o produto. CARACTERÍSTICAS

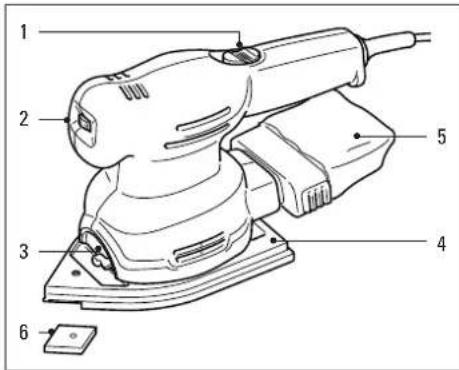

1. Interruptor de ligar/desligar

2. Interruptor de controle da velocidade (KA110E)

3. Alavanca de bloqueio da placa

6. Extremidade em forma de diamante substituível

UTILIZAÇÃO DA MULTI-LIXADORA

Para ligar a lixadora, faça deslizar o interruptor de ligar/ desligar para a frente, até que surja a marca “I”. Para desligar a lixadora, faça deslizar o interruptor de ligar/ desligar para trás, até que surja a marca “O”. Antes de ligar a lixadora à corrente certifique-se de que se encontra desligada. CONTROLE DE VELOCIDADE (KA110E) O interruptor de controle da velocidade (2) permite-lhe obter o melhor desempenho para cada tipo de material. Como regra geral, utilize a velocidade baixa para polir e lixar materiais acrílicos/sintéticos e a velocidade elevada para madeira e metal. Material Seleccão de velocidade Madeira rija (Faia) 4-5 Madeira macia (Pinho) 4-5 Madeira laminada 3-4 Materiais sintéticos 2-3 Placas de acrílico 1-3 Metais não ferrosos 4-5 Aço 3-4 Remoção de verniz e tinta 3-5 Polir 1-2 Remoção de ferrugem 4-5

• 51 RETIRAR E VOLTAR A COLOCAR A PLACA DE LIXAR Proceda da seguinte forma: Retire a ficha da tomada. Rode a alavanca de bloqueio da placa (3) no sentido contrário ao dos ponteiros do relógio (para a esquerda quando se encontrar na frente da lixadora) e retire a lixadora da placa. Para voltar a colocar a placa de lixar, coloque a parte traseira da lixadora nos pontos de localização da placa e pressione a parte da frente para baixo. A alavanca de bloqueio da placa deverá ser rodada no sentido dos ponteiros do relógio (para a esquerda quando se encontrar na frente da lixadora), para a posição de bloqueio. Nota: Certifique-se de que a alavanca se encontra totalmente pressionada antes de utilizar a lixadora. Poderá utilizar a lixadora em conjunto com a placa de lixar de duas formas: colocando na zona dianteira da lixadora uma extremidade pontiaguda (para trabalhos de precisão) ou uma extremidade quadrada.

A lixadora utiliza folhas de nylon perfuradas, previamente cortadas, de determinada dimensão e forma. Para colocar a folha proceda da seguinte forma: Desligue a ficha da tomada. Retire as duas extremidades em forma de diamante da folha de lixa. Coloque a lixa na base pontiaguda, certificando-se de que os orifícios da base e da lixa se encontram alinhados. Nunca utilize a lixadora sem folha de lixa. Cada folha de lixa possui uma extremidade destacável e duas extremidades sobressalentes. Para obter o máximo rendimento de cada folha, retire a extremidade e rode-a quando a zona frontal se encontrar gasta. Quando toda a extremidade se apresentar gasta, substitua-a por uma nova (disponível como acessório). A extremidade do suporte traseiro é destacável. Quando a parte frontal se encontrar gasta, rode- a. Quando a extremidade se encontrar completamente gasta, substitua-a. Encontram-se disponíveis extremidades sobressalentes. Quando a ponta do suporte de extremidades, em plástico resistente, se encontrar gasta, retire o parafuso e rode o suporte. Encontram-se disponíveis suportes sobressalentes.

SISTEMA DE EXTRACÇÃO DE POEIRAS

Grande parte da poeira que se liberta da superfície de trabalho é recolhida pelo saco de poeiras. A ventoinha de extracção da lixadora retira a poeira da superfície através dos orifícios da base. A poeira é então enviada através da cobertura da ventoinha para o saco de poeiras. Poderá ligar a lixadora a um aspirador, de modo a facilitar a remoção do pó. O adaptador especial para aspirador está disponivel como acessorio. RETIRAR E ESVAZIAR O SACO DO PÓ Proceda da seguinte forma: Desligue a ficha da tomada. Segure a lixadora na posição vertical com o saco de poeiras virado para baixo. Retire o saco suavemente, segurando os suportes que se encontram na zona lateral do saco. Esvazie o saco e volte a colocá-lo na lixadora. Quando o saco se encontrar correctamente encaixado, ouvirá um clique. Não lave o saco de poeiras. Esvazie o saco de poeiras após cada 10 minutos de funcionamento.

CONSELHOS DE UTILIZAÇÃO

• Utilize a lixadora seguindo sempre os veios da madeira. PORTUGUÊS52 PORTUGUÊS Se não o fizer poderá deixar marcas na madeira.

• A lixadora poderá ser utilizada de duas formas distintas: em modo de precisão, para permitir o acesso a cantos, ou em modo orbital, para operações rápidas em extremidades.

• Substitua as folhas gastas.

• Utilize folhas de grão correcto. Folhas de grão grosso permitem uma maior remoção de material em detrimento do acabamento, enquanto que as folhas de grão fino não retiram tanto material mas proporcionam um acabamento quase perfeito. Como regra geral, inicie a tarefa utilizando folhas de grão grosso e efectue os acabamentos com folhas de grão fino. Segure sempre a lixadora com ambas as mãos.

CUIDADOS COM A FERRAMENTA

Não exerça uma força excessiva quando utilizar a lixadora. Se o fizer poderá causar um sobreaquecimento da máquina. Se a máquina aquecer demasiado, faça-a funcionar sem carga durante 2 minutos. Mantenha sempre as entradas de ar da cobertura do motor desobstruídas. Para limpar a lixadora proceda da seguinte forma: Retire a ficha da tomada. Utilize um pincel limpo e seco para limpar as condutas e orifícios de ventilação. Efectue a limpeza da cobertura da máquina utilizando um tecido limpo e húmido (não utilize solventes, petróleo ou terebintina).

CE DECLARAÇÃO DE CONFORMIDADE

Declaramos que os produtos: KA110, KA110E estão de acordo com 89/392/EEC, 89/336/EEC,

EN55014, 73/23/EEC, EN55104, EN50144

Pressão sonora 81dB (A) Vibração <2.5m/s

• Por favor, assinale com uma cruz se desejar receber informação de outras empresas, além da Black & Decker.
