KÄYTTÖOHJE KA110E BLACK & DECKER

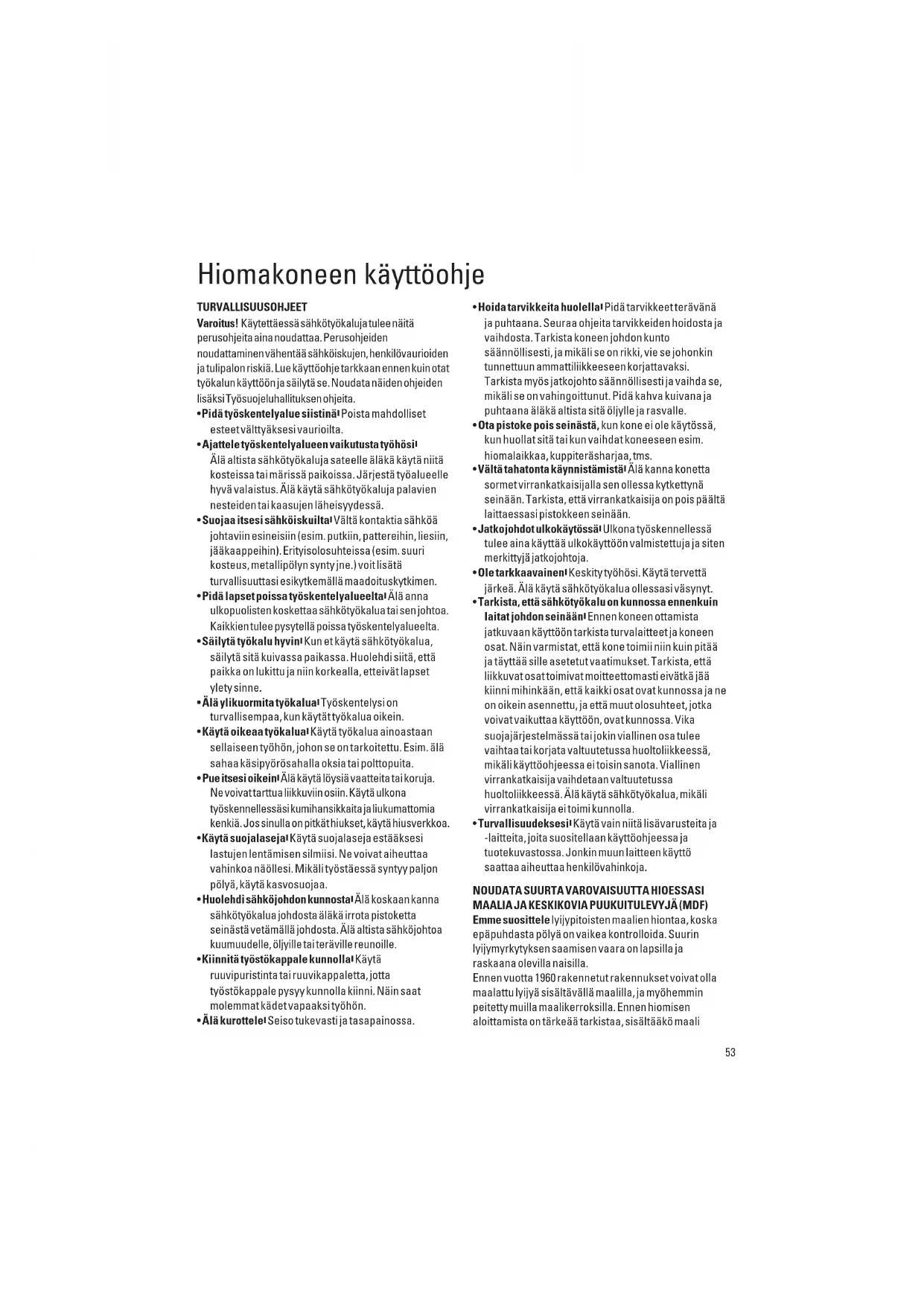

150W, 10500/min Brian Cooke - Engenheiro respnsável Black & Decker Ltd, Spennymoor, County Durham DL16 6JG, United Kingdom Black & Decker reserva-se o direito de alterar as características dos seus produtos sem aviso prévio.53 Hiomakoneen käyttöohje TURVALLISUUSOHJEET Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.

• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.

• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.

• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.

• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.

• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, käytä kasvosuojaa.

• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.

• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

• Älä kurottele. Seiso tukevasti ja tasapainossa.

• Hoida tarvikkeita huolella. Pidä tarvikkeet terävänä ja puhtaana. Seuraa ohjeita tarvikkeiden hoidosta ja vaihdosta. Tarkista koneen johdon kunto säännöllisesti, ja mikäli se on rikki, vie se johonkin tunnettuun ammattiliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

• Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. hiomalaikkaa, kuppiteräsharjaa, tms.

• Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

• Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

• Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

• Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata valtuutetussa huoltoliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan valtuutetussa huoltoliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

• Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja.

NOUDATA SUURTA VAROVAISUUTTA HIOESSASI

MAALIA JA KESKIKOVIA PUUKUITULEVYJÄ (MDF) Emme suosittele lyijypitoisten maalien hiontaa, koska epäpuhdasta pölyä on vaikea kontrolloida. Suurin lyijymyrkytyksen saamisen vaara on lapsilla ja raskaana olevilla naisilla. Ennen vuotta 1960 rakennetut rakennukset voivat olla maalattu lyijyä sisältävällä maalilla, ja myöhemmin peitetty muilla maalikerroksilla. Ennen hiomisen aloittamista on tärkeää tarkistaa, sisältääkö maali54 SUOMI lyijyä. Tämä voidaan tarkistaa lyijytunnistimen tai ammattimaalarin avulla. Mikäli olet epävarma siitä, sisältääkö hiottava materiaali lyijyä, suosittelemme, että huomioit seuraavat turvallisuusohjeet hioessasi maalia tai puukuitulevyjä.

HENKILÖKOHTAINEN TURVALLISUUS

Lapsia tai raskaana olevia naisia ei saa olla työskentelyalueen läheisyydessä ennenkuin paikka on kunnolla puhdistettu. Työskentelyalueella olevilla henkilöillä tulee olla hengityssuoja. Suodatin tulee vaihtaa joka päivä tai aina, kun suojan käyttäjällä on hengitysvaikeuksia. Huom: Käytä ainoastaan hengityssuojaa, jota on tarkoitettu käytettäväksi lyijypitoisten maalien tai kaasujen kanssa. Tavallisilla maalisuojilla ei ole samaa suojatoimintoa. Jottei maalihiukkasia mene elimistöön, työskentelyalueella ei saa syödä, juoda tai tupakoida. Työskentelyalueella työskentelevän tulee puhdistautua ja peseytyä kunnolla ennen syömistä, juomista tai tupakointia. Työskentelyalueelle ei saa jättää ruokaa, juomaa, jne. koska pöly voi tarttua niihin. YMPÄRISTÖ Maali tulee poistaa mahdollisimman vähällä pölymäärällä. Alue, josta maali poistetaan, tulee peittää muovilla. Hiominen tulee tehdä niin, että maalipölyn määrä vähenee työskentelyalueen ulkopuolella.

PUHDISTUS JA HÄVITYS

Kaikki työskentelyalueet tulee imuroida ja puhdistaa tarkasti päivittäin niin kauan kuin työ on käynnissä. Pölypussit ja suodattimet tulee vaihtaa säännöllisesti. Vaatteet, pölysuojat, leikkikalut, pestävät huonekalut ja työkalut tulee pestä tarkasti ennenkuin niitä käytetään uudelleen. Säilytä nämä ohjeet! KAKSOISERISTYS Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtalähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja mekaanisten osien väliin. Tällöin työkalun maadoittaminen ei ole tarpeen. Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta. JATKOJOHTO Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut. YMPÄRISTÖ Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen. HUOLTO Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn). Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet- osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. TAKUU Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle55 korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuu- nrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvaus- velvollisuutta tai korvauksen määrää rajoittavina ehtoina. TARVIKKEET Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita. TEKNISET TIEDOT Työkalun melutaso vastaa voimassa olevia EU- säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos äänitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A). Huom: Tämä käyttöohje kattaa myös tuotenumerot, jotka päättyvät kirjaimeen. Katso pakkauksesta laitettasi koskevia tietoja MULTIHIOMAKONEEN OSAT

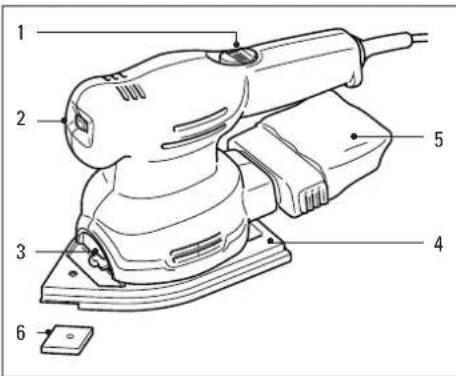

2. Nopeudensäädin (KA110E)

3. Hioma-alustan lukitusvipu

Käynnistä hiomakone työntämällä virrankatkaisijaa eteenpäin, kunnes I-merkki tulee näkyviin. Hiomakone sammuu työnnettäessä virrankatkaisijaa taaksepäin, kunnes 0-merkki tulee näkyviin. Varmista, että kone on pois päältä, ennen kuin laitat pistokkeen seinään. PORTAATON NOPEUDENSÄÄDIN (KA110E) Nopeudensäätimellä (2) saat parhaimman hiomatuloksen kaikille materiaaleille. Käytä pienempää nopeutta kiillottamiseen sekä akryylin/synteettisten materiaalien hiomiseen ja suurempaa nopeutta puuta ja metallia varten. Materiaali Nopeusasetus Kova puu (pyökki) 4-5 Pehmeä puu (honka) 4-5 Vaneri 3-4 Synteettiset materiaalit 2-3 Akryylimuovi 1-3 Ei-rautapitoiset metallit 4-5

SUOMI56 Materiaali Nopeusasetus Teräs 3-4 Lakan ja maalin poisto 3-5 Kiillotus 1-2 Ruosteen poisto 4-5

HIOMA-ALUSTAN IRROTUS JA UUDELLEENASETUS

Toimi seuraavasti: Irrota pistoke virtalähteestä. Käännä hioma-alustan lukitusvipua (3) vastapäivään (vasemmalle hiomakoneen edestäpäin katsottuna) ja nosta hiomakone pois alustan päältä. Kiinnitä hioma-alusta asettamalla hiomakoneen takaosa alustassa oleviin kiinnityskohtiin ja paina etuosaa alaspäin. Lukitse alusta paikalleen kääntämällä hioma-alustan lukitusvipua myötäpäivään (oikealle hiomakoneen edestäpäin katsottuna). Huom: Varmista, että vipu on kokonaan alhaalla ennen kuin käynnistät hiomakoneen. Hiomakonetta voidaan käyttää kahdella eri tavalla: hioma-alustan suipon pään ollessa koneen etuosaa kohti tai sen tasaisen pään ollessa etosaa kohti.

HIOMAPAPERIN KIINNITTÄMINEN

Hioma-alustassa käytetään tietyn kokoisia ja muotoisia valmiiksi leikattuja, reiällisiä hiomapapereita, joissa on nailontausta (1). Toimi seuraavasti kiinnittääksesi uuden hiomapaperin. Irrota pistoke virtalähteestä. Irrota kaksi paperissa olevaa vinoneliön muotoista kärkeä. Aseta hiomapaperi kärkihioma-alustaan varmistaen, että paperissa olevat reiät ovat samalla kohdalla alustassa olevien reikien kanssa. Älä koskaan käytä hiomakonetta ilman hiomapaperia. Jokaisessa hiomapaperissa on irrotettava kärki sekä kaksi varakärkeä. Kun kärjen etuosa on kulunut irrota ja käännä se, jotta voit käyttää kutakin paperia mahdollisimman tehokkaasti. Kun koko kärki on kulunut loppuun, vaihda se uuteen. Uusia kärkiä on saatavana lisävarusteena. Alustan kärki voidaan irrottaa. Käännä kärki, kun etuosa on kulunut. Vaihda kärki uuteen, kun se on kulunut kokonaan. Varakärkiä on saatavana lisävarusteena. Kun kärjen pidikkeen muovikärki on kulunut, irrota ruuvi ja käännä pidike. Varapidikkeitä on saatavana lisävarusteena.

PÖLYNPOISTOJÄRJESTELMÄ

Suurin osa työpinnalla olevasta pölystä kerääntyy pölypussiin. Hiomakoneen imutuuletin imee työpinnalla olevan pölyn alustassa olevien aukkojen lävitse. Pöly kulkeutuu tuulettimen verkon lävitse pölypussiin. Hiomakone voidaan liittää pölynimuriin pölynpoistoa varten. Tähän tarvittavan väliosan saa Black & Deckeriltä.

PÖLYPUSSIN IRROTUS JA TYHJENNYS

Toimi seuraavasti: Irrota pistoke virtalähteestä. Pitele hiomakonetta pystyasennossa niin, että pölypussi on alhaalla. Vedä pussia varovasti pitäen samalla kiinni pussin reunassa olevista urista. Tyhjennä pölypussi ja kiinnitä se takaisin hiomakoneeseen. Kuulet naksahduksen pölypussin napsahtaessa paikalleen. Älä pese pölypussia. Tyhjennä pölypussi 10 minuutin välein. SUOMI57 VINKKEJÄ Pitele hiomakonetta aina kummallakin kädellä.

• Hio aina puun syiden suuntaan. Pintaan jää pyörrejälkiä, jos hiot syiden poikki.

• Hiomakonetta voidaan käyttää kahdella eri tavalla: sillä voidaan suorittaa tarkkuushiontaa, jolloin voidaan hioa kulmia, tai sitä voidaan käyttää tasohiomakoneena, jolloin voidaan hioa suoria reunoja.

• Vaihda kulunut hiomapaperi uuteen.

• Varmista, että hiomapaperin karkeus on sopiva työstettävälle materiaalille. Karkea hiomapaperi hioo runsaasti jättäen karkean jäljen. Hienorakeinen hiomapaperi hioo vähemmän jättäen sileän jäljen. Aloita karkealla paperilla ja siirry vähitellen hienompaan viimeistelyä varten.

TYÖKALUN KUNNOSSAPITO

Älä paina hiomakonetta liikaa, sillä se saattaa aiheuttaa ylikuumenemista. Mikäli hiomakone ylikuumenee, anna sen käydä tyhjäkäynnillä 2 minuutin ajan. Pidä moottorikotelon ilmajäähdytysaukot puhtaina. Puhdista hiomakone seuraavasti: Irrota pistoke virtalähteestä. Puhdista ilmanottoaukot ja -kanavat puhtaalla, kuivalla pensselillä. Puhdista kotelo kostealla rätillä (älä käytä liuottomia, bensiiniä tai tärpättiä). CE-VAATIMUKSENMUKAISUUSTODISTUS Mitattu melupaine 81dB (A) Käsi/käsivarsi tärinä <2.5m/s

• Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota muulta taholta kuin Black & Deckeriltä.
