KA83E - Hiomakone BLACK & DECKER - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE KA83E BLACK & DECKER

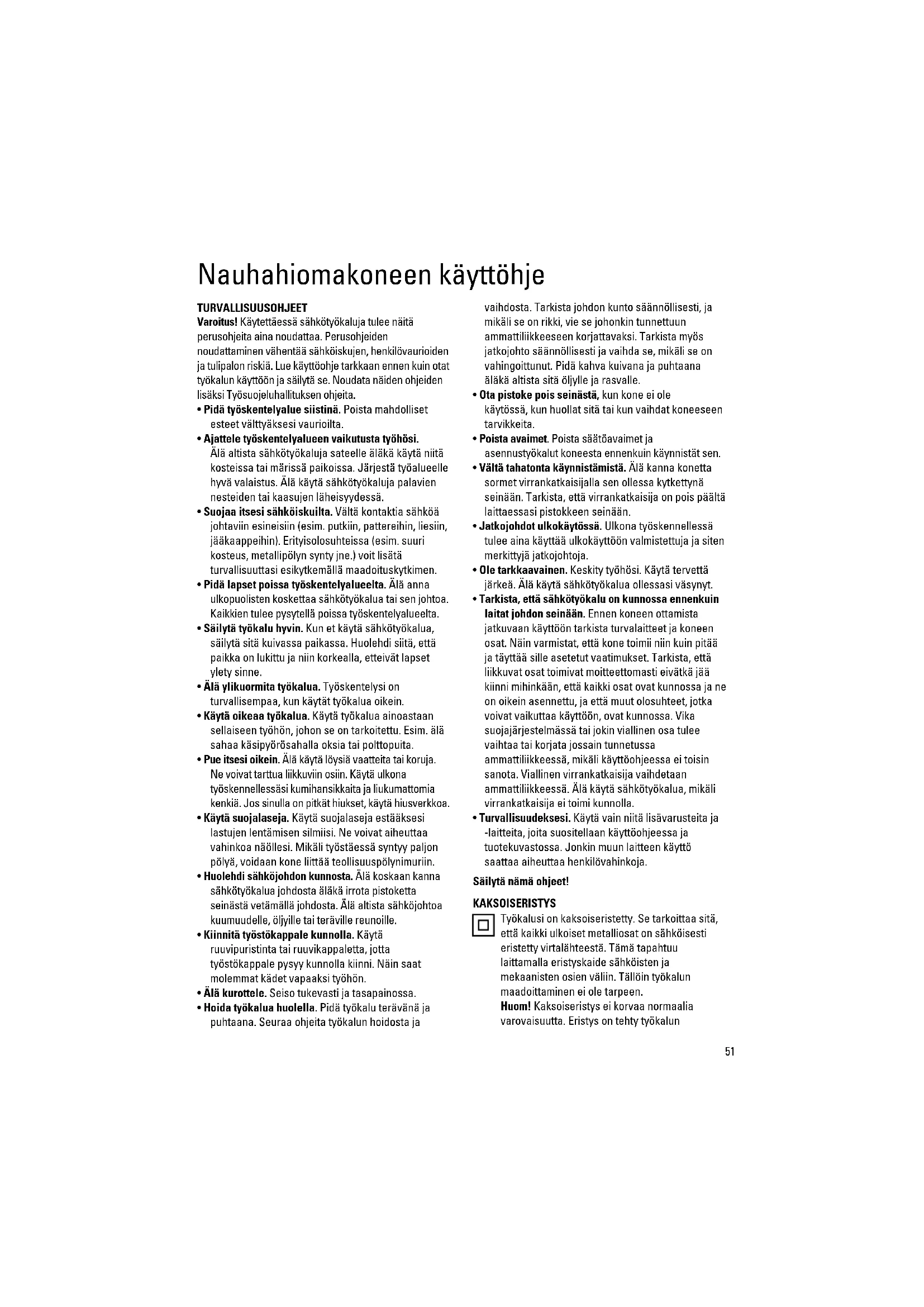

Brian Cooke - Engenheiro responsável Black & Decker Ltd, Spennymoor, County Durham DL16 6JG, United Kingdom51 Nauhahiomakoneen käyttöhje TURVALLISUUSOHJEET Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.

• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.

• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.

• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.

• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.

• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, voidaan kone liittää teollisuuspölynimuriin.

• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.

• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

• Älä kurottele. Seiso tukevasti ja tasapainossa.

• Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se johonkin tunnettuun ammattiliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

• Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen tarvikkeita.

• Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.

• Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

• Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

• Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

• Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata jossain tunnetussa ammattiliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

• Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja. Säilytä nämä ohjeet! KAKSOISERISTYS Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtalähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja mekaanisten osien väliin. Tällöin työkalun maadoittaminen ei ole tarpeen. Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun52 suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta. JATKOJOHTO Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut. YMPÄRISTÖ Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen. HUOLTO Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn). Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. TAKUU Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle SUOMI on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina. TARVIKKEET Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita. TEKNISET TIEDOT Työkalun melutaso vastaa voimassa olevia EU- säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos äänitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A).53 SUOMI Tässä koneessa on joitakin tai kaikki näistä ominaisuuksista. Huom: Tämä käyttöohje kattaa myös tuotenumerot, jotka päättyvät kirjaimeen. Katso pakkauksesta laitettasi koskevia tietoja. NAUHAHIOMAKONEEN OSAT

2. Pölypussi tai teollisuuspölynimurin liitin

4. Nauhan suuntauksen säätönuppi

5. Virrankatkaisija, päälle/pois

8. Etumainen ohjaustela

9. Nauhan pyörimissuunnan ilmaisin

10. Nopeudensäätö (ainoastaan elektronisissa

Käynnistä hiomakone painamalla virrankatkaisijaa (5). Sammuta hiomakone päästämällä irti virrankatkaisijasta. Jos haluat koneen käyvän jatkuvasti, toimi seuraavasti: Paina virrankatkaisijaa (5). Paina lukituskytkintä (3) ja päästä irti virrankatkaisijasta. Kun haluat sammuttaa hiomakoneen, toimi seuraavasti: Vapauta lukituskytkin painamalla virrankatkaisijaa. Päästä irti virrankatkaisijasta.

NOPEUDENSÄÄTÖ (AINOASTAAN ELEKTRONISISSA

MALLEISSA) Nopeudensäädön avulla saavutetaan paras mahdollinen lopputulos. Työn lopputulokseen vaikuttavat useat tekijät (materiaali, nopeus ja karkeus). Seuraavassa taulukossa on esitetty erilaisille materiaaleille sopiva nopeus ja karkeus: Materiaali Nopeusasetus Nauhan karkeus Umpipuu 5 - max 80 Vaneri 3 - 4 150 Lastulevy max 60/80 Muovit 2 - 5 100 Teräs 5 - max 80 Maalin poisto 6 - max 40/60 Balsapuu 1 - 3 100 Akryylimuovi 1 - 2 100 HIOMANAUHAN VAIHTO Toimi seuraavasti: Irrota pistoke virtalähteestä. Löysennä hiomanauhan jännitystä vetämällä kahvasta (7). Poista nauha kahdelta telalta. Laita uusi hiomanauha paikalleen etu- ja takateloille varmistaen, että hiomanauhassa ja hiomakoneessa olevat nuolet osoittavat samaan suuntaan. Kiristä hiomanauha työntämällä vipua (7) taaksepäin. Tarkista hiomanauhan suunta.

HIOMANAUHAN SUUNNAN SÄÄTÖ

Kun olet vaihtanut hiomanauhan, toimi seuraavasti: Liitä pistoke virtalähteeseen ja käynnistä hiomakone. Tarkista että hiomanauha kulkee samalla tasolla moottorikotelon ulkoreunan kanssa. Säädä suuntausta kääntämällä säätönuppia (4)

• myötäpäivään tai vastapäivään tarpeen mukaisesti, kunnes hiomanauha kulkee samalla tasolla ulkoreunan kanssa. Käännettäessä säätönuppia myötäpäivään hiomanauha siirtyy moottorikotelon sisäpuolelle. Käännettäessä säätönuppia vastapäivään hiomanauha siirtyy moottorikotelon ulkopuolelle. PÖLYNPOISTO Nauhahiomakonetta käytettäessä syntyy pölyä ja hiomajätettä. On tärkeää käyttää pölypussia (KA75/ KA83) tai kiinnittää kone teollisuuspölynimuriin (KA75). Kummatkin liitetään samalla tavalla seuraavien ohjeiden mukaisesti: Irrota pistoke virtalähteestä. Aseta pölypussin muovinen suutin nauhahiomakoneen pölynpoistoaukkoon ja paina se tiukasti paikalleen pölypussissa olevan metallikehyksen avulla. Irrota pölypussi irrottamalla pistoke virtalähteestä ja vetämällä muovinen suutin pois pölynpoistoaukosta. Huom: Älä anna pölypussin täyttyä aivan täyteen. Tyhjennä pölypussi 5 minuutin välein. Varoitus: Älä käytä pölypussia tai pölynimuria työskennellessäsi metallipintojen parissa, sillä siitä syntyy kipinöitä. Käytä suojalaseja. Tulipalovaaran takia nauhahiomakoneella ei saa hioa magnesiumpintoja. VINKKEJÄ

• Käynnistä nauhahiomakone aina ennen kuin se koskettaa työstökappaletta äläkä sammuta sitä sen ollessa kiinni työstökappaleessa.

• Säädä nauhan nopeus työstökappaleelle sopivalle asetukselle (ainoastaan elektronisissa malleissa). SUOMI

• Pitele hiomakonetta aina kahdella kädellä.

• Hiomakonetta voidaan käyttää kiinteästi. Tähän tarkoitukseen tarvittavan telineen voi tilata Black & Deckeriltä (A5601).

• Kiinnitä työstökappale työpöytään, aina kun mahdollista. Hio puuta aina syiden suuntaan.

• Voit käyttää sivu- ja jiirausohjainta työstökappaleen ohjaamiseen silloin, kun nauhahiomakone on kiinnitetty telineeseen. Sivu- ja jiirausohjain on saatavana lisävarusteena ja se on myös kätevä huulloksia ja viisteitä hiottaessa.

• Pieniä kappaleita hiottaessa on hyvä käyttää poikittaissyöttöohjainta (saatavana lisävarusteena).

• Hiomakehys on avuksi suuria pintoja hiottaessa. Sen avulla voidaan ohjailla materiaalin poistoa, ja pinta pysyy tasaisena.

• Käytä oikeaa hiomanauhaa. Nopeuden säätö -kohdan alla olevasta taulukosta löytyvät kullekin materiaalille sopivat karkeudet. HUOLTO Älä koskaan paina nauhahiomakonetta liikaa sitä käyttäessäsi. Liian kova painaminen saattaa aiheuttaa ylikuormitusta ja vahingoittaa moottoria tai työstökappaletta. Jos hiomakone ylikuumenee, käytä sitä tyhjäkäynnillä 2 minuuttia. Pidä ilmajäähdytysaukot aina puhtaina. Puhdista nauhahiomakone suraavasti: Irrota pistoke virtalähteestä. Puhdista ilma-aukot ja kanavat puhtaalla, kuivalla maalisudilla. Puhdista kotelo kostealla liinalla (älä käytä liuottimia, petrolia tai tärpättiä). Puhdista hiomanauha pitelemällä teräsharjaa nauhaa vasten koneen käydessä. CE-VAATIMUKSENMUKAISUUSTODISTUS Vakuutamme että työkalut: KA75, KA75E, KA83, KA83E ovat 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000 mukaiset Mitattu melupaine 98dB (A), Mitattu meluteho 111dB (A) Käsi/käsivarsi tärinä <2.5m/s

• Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota muultataholta kuin Black & Deckeriltä.
