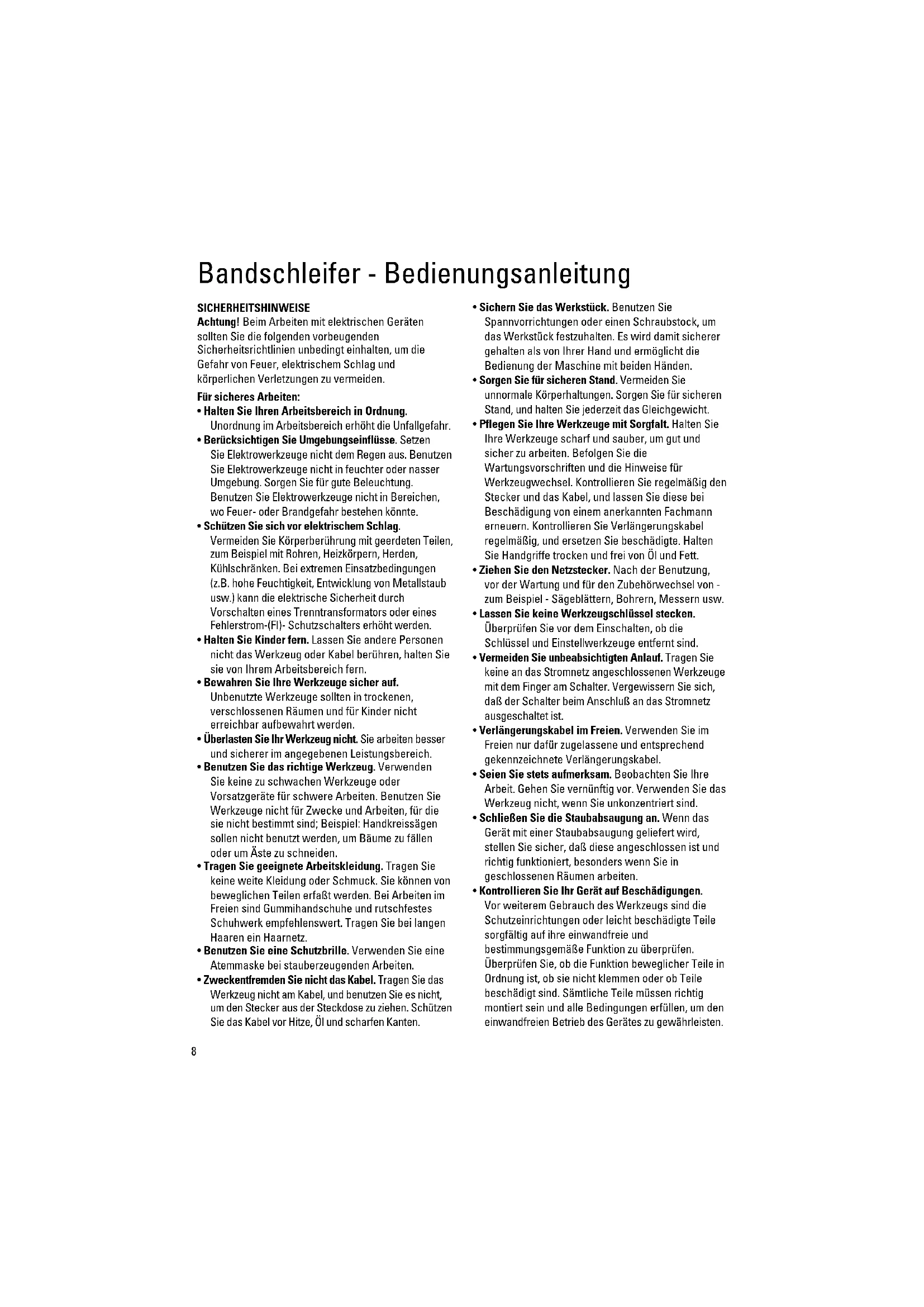

Brian Cooke - Director of Engineering Black & Decker Ltd, Spennymoor, County Durham DL16 6JG, United Kingdom8 Bandschleifer - Bedienungsanleitung SICHERHEITSHINWEISE Achtung! Beim Arbeiten mit elektrischen Geräten sollten Sie die folgenden vorbeugenden Sicherheitsrichtlinien unbedingt einhalten, um die Gefahr von Feuer, elektrischem Schlag und körperlichen Verletzungen zu vermeiden. Für sicheres Arbeiten:

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich erhöht die Unfallgefahr.

• Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in Bereichen, wo Feuer- oder Brandgefahr bestehen könnte.

• Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel mit Rohren, Heizkörpern, Herden, Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI)- Schutzschalters erhöht werden.

• Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

• Bewahren Sie Ihre Werkzeuge sicher auf. Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

• Überlasten Sie Ihr Werkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Werkzeug. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die sie nicht bestimmt sind; Beispiel: Handkreissägen sollen nicht benutzt werden, um Bäume zu fällen oder um Äste zu schneiden.

• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie eine Schutzbrille. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

• Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten als von Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

• Sorgen Sie für sicheren Stand. Vermeiden Sie unnormale Körperhaltungen. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

• Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig, und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Ziehen Sie den Netzstecker. Nach der Benutzung, vor der Wartung und für den Zubehörwechsel von - zum Beispiel - Sägeblättern, Bohrern, Messern usw.

• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

• Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.

• Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

• Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

• Schließen Sie die Staubabsaugung an. Wenn das Gerät mit einer Staubabsaugung geliefert wird, stellen Sie sicher, daß diese angeschlossen ist und richtig funktioniert, besonders wenn Sie in geschlossenen Räumen arbeiten.

• Kontrollieren Sie Ihr Gerät auf Beschädigungen. Vor weiterem Gebrauch des Werkzeugs sind die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten.9 DEUTSCH Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen in einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

• Achtung! Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehörteile kann eine persönliche Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Gerät von anerkannten Fachleuten reparieren. Das Elektrowerkzeug entspricht den geltenden Sicherheitsbestimmungen. Reparaturen sollen nur von qualifiziertem Personal mit Originalersatzteilen durchgeführt werden, da unsachgemäße Reparaturen Verletzungsgefahr für den Benutzer zur Folge haben können. Bewahren Sie die Sicherheitshinweise gut auf! ZWEIFACH-ISOLIERUNG Ihr Gerät ist voll isoliert. Das bedeutet, daß zwei voneinander unabhängige Isolierungsvorkehrungen Sie davor schützen, mit stromführenden Metallteilen in Berührung zu kommen. Dies wird erreicht, indem man eine Isolierbarriere zwischen den elektrischen Teilen und den mechanischen Teilen plaziert. Dadurch stellt die Zweifach - Isolierung für Sie einen guten Schutz vor einem elektrischen Schlag dar. ELEKTRISCHE SICHERHEIT Vergewissern Sie sich, daß Ihre Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Werkzeug ist mit einem zweipoligen Kabel und Stecker ausgerüstet. VERLÄNGERUNGSKABEL Sie können bis zu 30m Black & Decker Verlängerungskabel (zweiadrig) verwenden, ohne daß Ihr Gerät dabei an Leistung verliert. Hinweis: Verwenden Sie nur wenn unbedingt erforderlich ein Verlängerungskabel. Der Einsatz eines nicht korrekten Verlängerungskabels kann zu Brandgefahr oder einem elektrischen Schlag führen. Wenn ein Verlängerungskabel verwendet werden muß, achten Sie auf die korrekte Verdrahtung und seinen guten Betriebszustand.

AUSGEDIENTE ELEKTROWERKZEUGE UND

UMWELTSCHUTZ Sollte Ihr Elektrowerkzeug eines Tages so intensiv genutzt worden sein, daß es ersetzt werden muß, oder Sie keine Verwendung mehr dafür haben, denken Sie bitte an den Umweltschutz. Elektro-Geräte gehören nicht in den normalen Hausmüll, sondern können in umweltfreundlicher Weise verwertet werden. Fragen Sie dazu Ihren Black & Decker Händler oder den Black & Decker Zentralkundendienst. UNSERE KUNDENDIENSTPOLITIK Kundenzufriedenheit mit Produkt und Service ist unser oberstes Ziel. Wann immer Sie Hilfe oder Beratung brauchen, wenden Sie sich vertrauensvoll an den Black & Decker Zentralkundendienst, unsere Mitarbeiter freuen sich darauf, Ihnen unseren Service anzubieten. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- ansprüche ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. DIE BLACK & DECKER GARANTIE (DEUTSCHLAND) Sollten wider Erwarten Defekte auf Grund von Material- oder Verarbeitungsfehler innerhalb von 24 Monaten nach dem Kauf auftreten, garantieren wir die kostenlose Instandsetzung des Gerätes oder nach unserer Entscheidung den kostenlosen Umtausch, vorausgesetzt:

• Das Gerät wird an uns, unseren Zentralkundendienst oder eine unserer autorisierten Vertragswerkstätten mit Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) zurückgebracht.

• Das Gerät wurde sachgemäß eingesetzt und nur original Black & Decker Zusatzgeräte und Zubehör wurden verwendet, welche ausdrücklich von uns zum Betrieb mit Black & Decker Geräten als geeignet bezeichnet wurden.

• Reparaturen wurden nicht von anderen Personen vorgenommen als von unserem eigenen Service- personal oder autorisierten Vertragswerkstätten. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantie gilt nicht für das Verbrauchszubehör (Bohrer, Schrauberbits, Sägeblätter, Hobelmesser, Trennscheiben und Schleifpapier etc.). Black & Decker bietet Ihnen ein bundesweites Servicenetz durch unseren Zentralkundendienst und autorisierte Vertragswerkstätten an. Es ist unser Bestreben, Ihnen exzellenten Service, schnelle10 DEUTSCH Reparaturen, umfassenden Ersatzteildienst und eine breite Zubehörpalette anzubieten. Die Anschrift unseres Zentralkundendienstes und unserer Vertrags- werkstätten finden Sie im jeweils gültigen Katalog. DIE BLACK & DECKER GARANTIE (ÖSTERREICH) Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an unseren Zentralkundendienst oder an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.

• Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.

• Reparaturen nur von Black & Decker Servicepersonal oder von unseren autorisierten Vertragswerkstätten durchgeführt wurden. Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser und Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. DIE BLACK & DECKER GARANTIE (SCHWEIZ) Wir gratulieren Ihnen zum Kauf dieses hochwertigen Black & Decker Gerätes. Die sorgfältige Erzeugung dieses Qualitätsproduktes erlaubt es uns, Ihnen eine verlängerte Garantiezeit von 2 Jahren ab Kaufdatum zu gewähren. Sollten daher wider Erwarten Defekte aufgrund von Material- oder Verarbeitungsfehler innerhalb dieser 2 Jahre ab Kaufdatum auftreten, so garantieren wir Ihnen die kostenlose Instandsetzung des Gerätes oder, nach unserem Ermessen, den kostenlosen Umtausch, vorausgesetzt daß:

• Das Gerät an eine unserer autorisierten Vertragswerkstätten, zusammen mit der ausgefüllten und datierten Garantiekarte oder mit dem Kaufnachweis (Rechnung oder Kassenbeleg mit Kaufdatum) retourniert wurde.

• Das Gerät sachgemäß eingesetzt wurde und nur Original Black & Decker Zusatzgeräte bzw. Zubehör verwendet wurden, welches ausdrücklich von uns für den Betrieb mit diesem Black & Decker Gerät als geeignet bezeichnet wurde.

• Reparaturen nur von einer unserer autorisierten Vertragswerkstätten durchgeführt wurden. Die Garantie gilt nicht für Verbrauchszubehör, wie beispielsweise Bohrer, Sägeblätter, Hobelmesser und Trennscheiben. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang. ZUBEHÖR Benutzen Sie nur orginal Black & Decker Zubehör, um die optimale Leistung Ihres Gerätes sicherzustellen. TECHNISCHE DATEN Der Geräuschpegel Ihres Gerätes entspricht den Bestimmungen der Europäischen Gemeinschaft. Zum Schutz Ihres Gehörs und wenn Sie den Geräuschpegel als unangenehm empfinden - normalerweise ist das bei einem Geräuschpegel von über 85dB (A) der Fall- wird ein angemessener Gehörschutz empfohlen. Ihr Produkt hat entweder einige oder alle diese Teile. Anmerkung: Die Bedienungsanleitung bezieht sich auch auf Katalognummern, die mit einem Buchstaben enden. Einzelheiten zu Ihrem Produkt finden Sie auf dem Verpackungskarton. BESCHREIBUNG

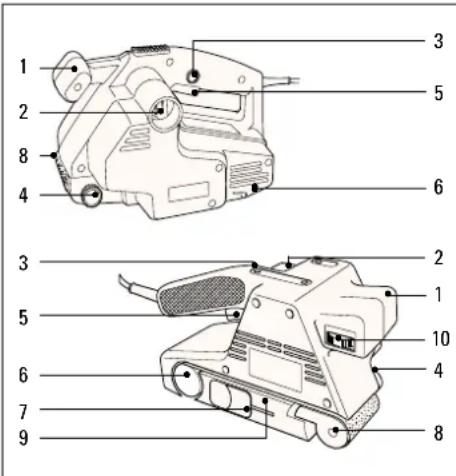

2. Staubfangsack- oder Staubsaugeranschluß

4. Schleifbandspurführung

7. Schleifbandspannung

8. Vordere Bandrolle

9. Richtungsanzeige für die Bandrotation

10. Bandgeschwindigkeitsregler (nur bei

elektronischen Modellen)

FUNKTIONSWEISE DES BANDSCHLEIFERS

Zum Einschalten Ihres Bandschleifers drücken Sie den Betriebsschalter (5). Zum Ausschalten Ihres Bandschleifers drücken Sie den Betriebsschalter (5) zur Entriegelung. Für Dauerbetrieb wie folgt verfahren: Den Betriebsschalter (5) drücken. Den Arretierschalter (3) drücken und den Betriebsschalter entriegeln. Zum Ausschalten des Bandschleifers wie folgt verfahren: Den Betriebsschalter drücken, um den Arretierschalter zu entriegeln. Den Betriebsschalter entriegeln. BANDGESCHWINDIGKEITSREGLER (NUR BEI ELEKTRONISCHEN MODELLEN) Mit Hilfe der Bandgesch- windigkeitsregelung sollte ein perfektes Endergebnis erzielt werden. Die endgültige Oberflächenbeschaffenheit wird von verschiedenen Faktoren (Material, Geschwindigkeit und Körnung) beeinflußt, wobei die nachfolgende Tabelle Ihnen bei der Auswahl der korrekten Geschwindigkeit und Körnung für die jeweilige Aufgabe behilflich sein soll: Material Schalterstellung Bandkörnung Festholz 5-max 80 Furnier 3-4 150 Spanplatte max 60/80 Material Schalterstellung Bandkörnung Kunststoffe 2-5 100 Stahl 5-max 80 Farbentfernung 6-max 40/60 Balsaholz 1-3 100 Akryl 1-2 100

AUSTAUSCH DES SCHLEIFBANDS

Hierzu folgendermaßen vorgehen: Ziehen Sie den Netzstecker aus der Steckdose. Ziehen Sie die Schleifbandspannung (7) um die Spannung am Schleifband freizugeben. Ziehen Sie jetzt das Schleifband von beiden Rollen. Bringen Sie das neue Schleifband auf der vorderen und hinteren Rolle in Position, wobei sichergestellt werden sollte, daß die Pfeile auf dem Band und am Gerät in dieselbe Richtung zeigen. Drücken Sie die Schleifbandspannung (7) nach hinten, damit das Schleifband angespannt wird. Prüfen Sie die Spurführung des Schleifbands.

EINSTELLUNG DER SPURFÜHRUNG DES

SCHLEIFBANDS Nach dem Austausch des Schleifbands wie folgt verfahren: Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Gerät ein. Prüfen Sie, ob das Schleifband parallel mit der Außenkante des Motorengehäuses läuft. Zum Nachstellen der Spurführung wird der Spurführungsschalter (4) je nach Bedarf entweder im oder gegen den Uhrzeigersinn gedreht, bis das Schleifband parallel zur Außenkante läuft. Wenn Sie die Spurführung im Uhrzeigersinn drehen, dann wird das Schleifband in Richtung Innenseite des Motorengehäuses versetzt. Wenn Sie den Knopf gegen den Uhrzeigersinn drehen, dann wird DEUTSCH

DEUTSCH das Band in Richtung Außenseite des Gehäuses versetzt. STAUBAUFFANGEN Beim Arbeiten mit dem Bandschleifer fallen Staub und Körnungsgrit an. Es ist deshalb wichtig, daß Sie entweder einen Staubfangsack benutzen (KA75/KA83) oder einen Staubsauger an das Gerät anschließen (KA75). Beide werden wie folgt auf dieselbe Weise an das Gerät angeschlossen: Ziehen Sie den Netzstecker aus der Steckdose. Bringen Sie die Plastikdüse des Staubfangsacks im Staubauslaß des Geräts in Position, und schieben Sie sie mit Hilfe des Drahtgestells des Sacks fest ein. Zum Entfernen des Staubfangsacks ziehen Sie den Netzstecker aus der Steckdose, und ziehen Sie dann die Plastikdüse aus dem Geräteauslaß. Anmerkung: Lassen Sie den Staubfangsack nicht zu voll werden. Entleeren Sie den Sack alle 5 Minuten. Vorsicht: Bei der Bearbeitung vom Metallflächen dürfen Sie weder Staubfangsack noch Staubsauger verwenden, weil Funken entstehen. Tragen Sie eine Sicherheitsbrille. Wegen Brandgefahr dürfen Sie den Bandschleifer nicht zur Bearbeitung von Magnesiumflächen benutzen.

EINIGE HINWEISE ZUM ARBEITEN MIT DEM

• Lassen Sie den Bandschleifer immer erst anlaufen, bevor Sie ihn mit dem Werkstück in Kontakt bringen, und schalten Sie ihn nicht aus, während er mit dem Werkstück in Kontakt ist.

• Stellen Sie den Geschwindigkeitsregler auf die jeweils für die Aufgabe korrekte Geschwindigkeit ein (nur bei elektronischen Modellen).

• Halten Sie das Gerät immer mit beiden Händen fest.

• Sie können das Gerät als an der Werkbank befestigtes Schleifgerät benutzten. Ein Bandschleiferständer ist als Zubehör von Black & Decker erhältlich.

• Wenn möglich, klemmen Sie das Werkstück an der Werkbank fest. Schleifen Sie Holz in der Maserungsrichtung.

• Sie können die Seiten- und Gehrungsführung zur Führung des Werkstücks verwenden, wenn Sie das Gerät als Werkbankgerät einsetzen. Die Seiten- und Gehrungsführung ist als Zubehör erhältlich und beim Abschleifen von Ausfalzungen und Abschrägungennützlich.

• Beim Schleifen von kleinen Teilen ist die Verwendung des Planvorschubs nützlich (als Zubehör erhältlich).

• Der Schleifrahmen hilft beim Bearbeiten von großen Flächen. Er verleiht beim Abschleifen Kontrolle und gewährleistet eine glatte Oberfläche.

• Benutzen Sie immer das richtige Schleifband. Die verschiedenen Ausführungen und Körnungsgrößen auf der Tabelle für die Bandgeschwindigkeitsregelung sind Ihnen bei der Auswahl behilflich. WERKZEUGPFLEGE Wenden Sie beim Arbeiten mit dem Bandschleifer niemals zuviel Kraft an. Eine übermäßige Kraftanwendung führt zu Überlastung und kann den Motor oder das Werkstück beschädigen. Wenn das Gerät zu heiß wird, dann lassen Sie es 2 Minuten lang ohne Last laufen. Sorgen Sie dafür, daß die Kühlschlitze immer frei sind. Zum Reinigen des Bandschleifers wie folgt verfahren: Ziehen Sie den Netzstecker aus der Steckdose. Säubern Sie die Luftschlitze und -leitungen mit einem sauberen Pinsel. Reinigen Sie das Gehäuse mit einem sauberen, feuchten Tuch (verwenden Sie hierbei keine Lösungsmittel, Benzin oder Terpentin). Zum Reinigen des Schleifbands halten Sie eine Drahtbürste gegen das Band, während Sie es laufen lassen.

EG KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, daß die folgenden Elektrowerkzeuge: KA75, KA75E, KA83, KA83E der Richtlinie 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104 EN50144, EN61000 entsprechen Lpa (Schalldruck) 96dB (A), Lpa (Schalleistung) 88dB (A) Gewichteter Effektivwert der Beschleunigung <2.5m/s
