GEBRUIKSAANWIJZING KA83E BLACK & DECKER

Gefeliciteerd met de aankoop van uw Black & Decker apparaat. Voor optimale resultaten met uw/Newe machine raden wij u aan de veiligheidsinstrumentes en aanwijzingen voor gebruik zorgvuldig door te lezen. Indien u na het lezen van deze gebruksaanwijzing nog vragen of problemen heeft, aarzel dan Niet contact met ons op te nemen. Het betreffende service-en informatienummer vindt u op dechterzijde van deze gebruksaanwijzing.

KJAERE KUNDE,

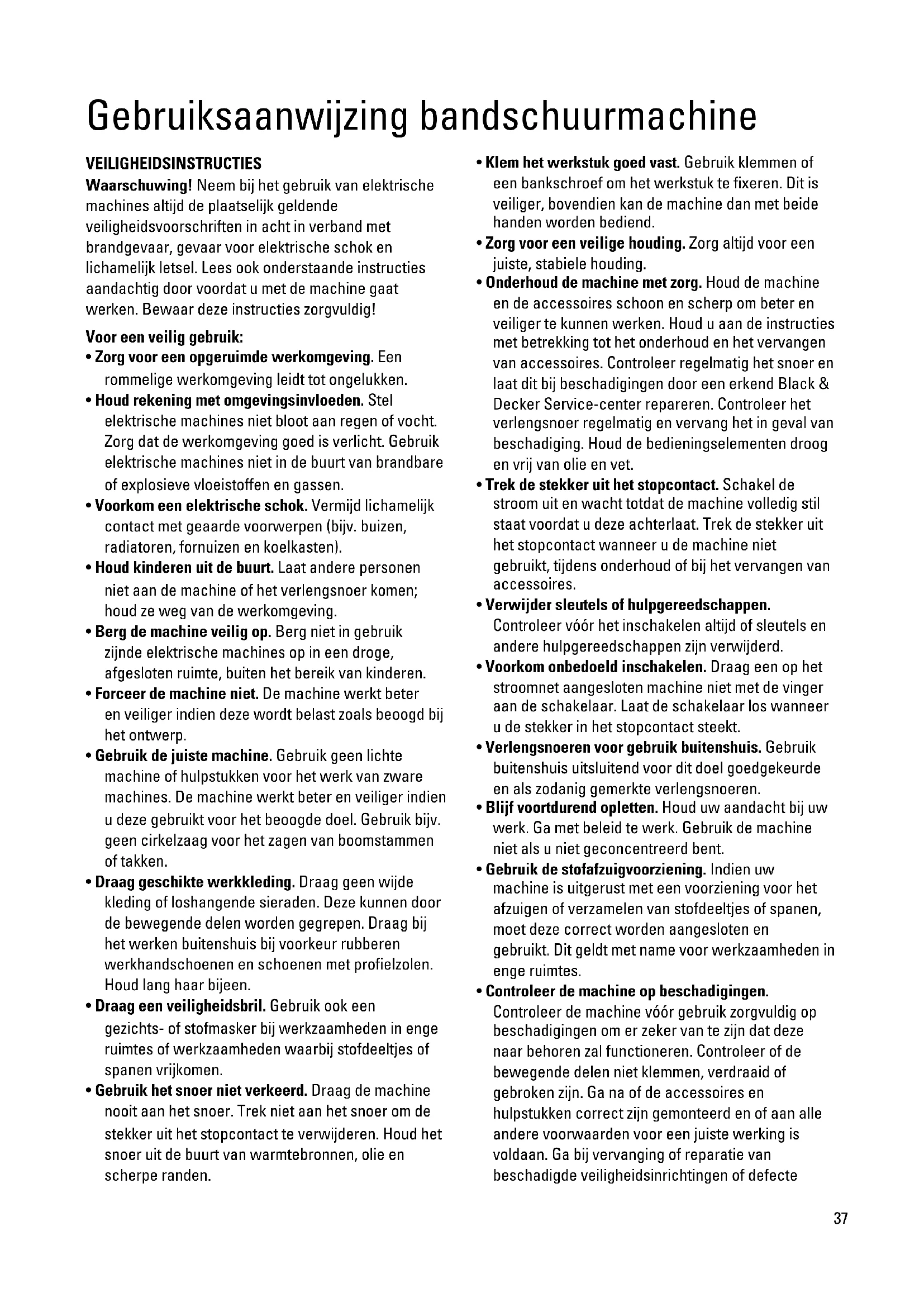

Gebruiksaanwijzing bandschuurmachine

VEILIGHEIDSINSTRUCTIES

Waarschuwing! Neem bij het gebruik van elektrische machines algijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schok en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Voor een veilig gebruik:

Zorg voor een opgeruimde werkomgeving. Een rommelige werkomgeving leidt tot ongelukken.
- Houd rekening met omgevingsinvloeden. Stel elektrische machines Niet bloat aan regen of vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines Niet in de buurt van brandbare of explosieve vloeistoffen en gassen.
- Voorkom een elektrische schok. Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten).
- Houd kinderen uit de buurt. Laat andere Personen Niet aan de machine of het verlengsnoer komen; houd ze weg van de werkomgeving.
- Berg de machine veilig op. Berg Niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.
- Forceer de machine nicht. De machine werkkt better en veiliger indien denen wordt belast zoals beoogd bij het ontwerp.
- Gebruik de juiste machine. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiligier indien u deze gebruikt voor het beoogde doel. Gebruik bijv. geen cirkelzaag voor het zagen van boomstammen of takken.
- Draag geschikte werkkleding. Draag geen wijde kleding of loshangende sieraden. Deze{kunnen door de bewegende delen worden gegrepen.Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd langhaar bijeen.
- Draag een veiligheidsbril. Gebruik ook een gezichts- of stofmasker bij werkzaamheden in enge ruimtes of werkzaamheden waar bij stofdeeltjes of spanen vrijkomen.
- Gebruik het snoer Niet verkeerd. Draag de machine nooit aan het snoer. Trek Niet aan het snoer om de stekker uit het stopcontact te verwijdersen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

• Klem het werkstuk goed vast. Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiligiger, bovendien kan de machine dan met beiden handen worden bediend.
• Zorg voor een veilige houding. Zorg algijd voor een juiste, stabiele houding.
• Onderhoud de machine met zorg. Houd de machine en de accessoires schoon en scherp om better en veiliger te+kunnen werken.Houd u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires. Controller regelmatig het snoer en laat dit bij beschadigingen door een erkend Black & Decker Service-center repareren. Controller het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningselementen droog en vrij van olie en vet.
• Trek de stekker uit het stopcontact. Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze weiterlaat. Trek de stekker uit het stopcontact wonneer u de machine nicht gebruikt,ijdens onderhoud of bij het verrangen van accessoires.
• Verwijder sleutels of hulpgereedschappen.

Controleer voor het inschaken altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

• Voorkom onbedoeld inschakelen. Draag een op het stroomnet aangesloten machine Niet met de vinger aan de schakelaar. Laat de schakelaar los wanner u de stekker in het stopcontact steekt.
• Verlengsnoeren voor gebruik buitenshuis. Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.
• Blij voortdurend opletten. Houd uw aandacht bij uw werk. Ga met beleid te werk. Gebruik de machine Niet als u Niet geconcentreerd bent.
• Gebruik de stofafzuigvoorzieing. Indien uw machine is uitergerust met een voorzieening voor het afzuigen of verzamelen van stofdeeltjes of spanen, moet deze correct worden aangesloten en gebruikt. Dit geldt met name voor werkzaamheden in enge ruimtes.
• Controller de machine op beschadigingen.

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van teল dat dezenaar behoren zal functioneren. Controleer of debewegende delen Niet klemmen, verdraaid ofgebroken zich. Ga na of de accessoires enhulpstukken correct zich gemonteerd en of aan alleandere voorwaarden voor een juiste werkinq isvoldaan. Ga bij verranging of reparatie vanbeschadigde veiligheidsinrichtingen of defe cate

NEDERLANDS

onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verrangen door een erkend Black & Decker Service-center.

• Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.
  Wend u voor reparaties tot een erkend Black & Decker Service-center. Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Tervoorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Bewaar deze instructies zorgvuldig!

DUBBELE ISOLATIE

Uw machine is dubbel geisoleerd. Een dubbele, onafhankelijke isolatie zorgt ervoor dat alle metalen onderdelen geisoleerd zijn van het net. Een aarddraad is dan ook nicht nodig.

Opmerking: Dubbele isolatie besteht extra bescherming gegen lichamelijk letsel als gevolg van möglichke elektrische storingen in de machine. Dit betekent geenszins dat de gebruikelijke veiligheidsvoorschriften können worden genedeerd.

Controleer of de netspanning overeenkomt met de waarde op het typeplaatje. De machine is uitgerust met een twee-aderig snoer en een stekker.

VERLENGSNOEREN

Twee-aderige verlengsnoeren met een lenghte van 30m (100ft) können zonder vermogensverlies worden gebruikt. Opmerking: Gebruik verlengsnoeren uitsluitend in uitersteoodzaak. Het gebruik van kwalitatief slechte verlengsnoeren kan leiden tot brandgevaar en gevaar voor elektrische schok. Indien een verlengsnoer moodzakelijk is, gebruik dan een goedgekeurd en als zodanig gerekt verlengsnoer in perfecte conditie.

ONGEWENST GEREEDSCHAP EN HET MILIEU

Indien u op een dag vindt dat uw machine aan verranging toe is of dat u die nicht langer kan gebruiken, denk dan aan de bescherming van het milieu. Informeer dan maar de möglichkheden tot geschienen verwerking.

GARANTIEBEPALINGEN

Mocht het produit binnen 24 maanden na de aankoopdatum gebreken vertonen, dan zaal Black & Decker de defekte onderdelen of zichs het gehele produit Gratis verrangen, vooropgesteld dat;

• Het produit nicht defect is geraakt door onzorgvuldig gebruik of onzorgvuldige behandeling.
• Geen poging tot repareren door derden is uitgevoerd.
• Een ingevuld garantiebewijs waaruit de aankoopdatum blijkt worden bijgevoegt.

WAT TE DOEN ALS UW MACHINE GEREPAREERD MOET WORDEN

De snelste manier om uw Black & Decker machine teCTXen repareren, is deze aanr de dichtstbijzijnde Black & Decker dealer te brengen. U kunt de machine ook direct aanr Black & Decker sturen.

BLACK & DECKER REPARATIE-PROCEDURE

Alle onderdelen die nicht aan once (en wettelijk) eisen voldoen, worden verrangen waarna de machine een grondige inspectie ondergaat. Dankzij deze procedure kan op alle reparations een garantie van 6 maanden worden gegeben.

REPARATIES BUITEN DE GARANTIEPERIODE

Black & Decker verstrekt op verzoek vooraf een prijsopgave van de reparatie. Hieraan zichn geen kosten verbonden als u besluit de reparatie uit te laten voeren. Ook kurz u aangeven tot welt bedrag maximaal gerepareerd mag worden. Wanner de reparatie-prijs van een machine meer dan 50% van de nuewwaaarde za gaan bedragen,doen wij u een inruilvoorstel.Om u zo snel maybeijk te helpen sturen wij u dan een neue, gelijkwaardige, machine samen met de oude machine. U kurz de neue machine gedurende 7agen Gratis testen en daarna voor een speciale prijs kopen.

ACCESSIONS

De prestaties van alle machines zijn sterk afhankelijk van de gebruike accessoires. Black & Decker accessoires en hulpstukken voldoen aan hogekwaliteitseisen en zich speciaal ontwikkeld om de prestatie van de betreffende machine te benadrukken. Wanner u een Black & Decker accessoire aanschaft, kurz u er dan ook van uitgaan dat u allesuit de Black & Decker machine haalt wat er in zit.

TECHNISCHE GEGEVENS

Het niveau van de geluidsdruk van de machine is in overeenstemming met de EG-Richtlijnen. Neem de vereiste maatregelen voor gehoorbescherming

NEDERLANDS

wanner de geluidsdruk hinderlijk worden c.q. het niveau van 85 dB(A) overschrijdt.

Uw Produktheft een ofmeer van volgende voorzieningen. Opmerking: Deze gebruiksaanwijzing beschrijft ook catalogusnummers met een letter achtervoegsel.Verwijsaar uw doos voor specifieke Produktgegevens.

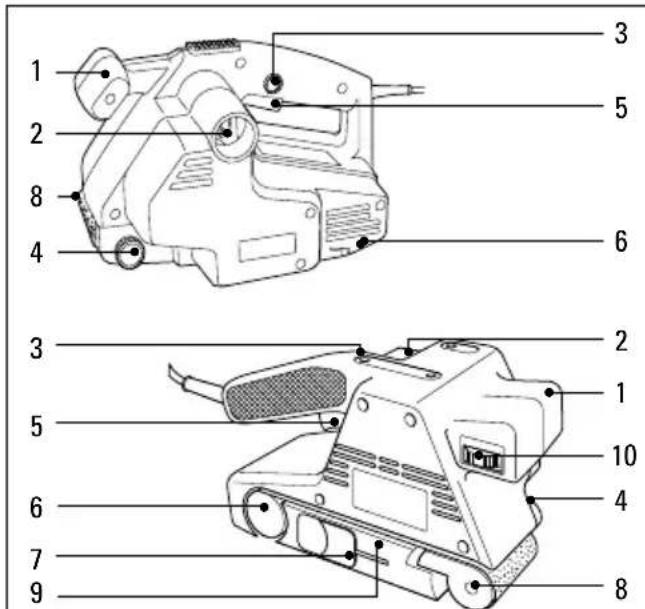

VOORZIENINGEN

1. Handgreep voorkant
2. Stofzak of stofzuigeradapter
3. Blokeerknop
4. Verstelbare centereringsknop
5. Aan/uitschakelaar
6. Aandrijfrol
7. Spanhendel voor schuurband
8. Geleiderol
9. Richtingaangever voor bandrotatie
10. Bandsnelheidsregelaar (alleen elektronische modellen)

BEDIENING VAN DE BANDSCHUURMACHINE

Omde

bandschuurmachine aan te zetten de aan/uitschakelaar (5) indrukken. Om de bandschuurmachineuit te zetten, de aan/uitschakelaar loslaten.

Voorcontinubedieningzo tewerkgaan:

De aan/uitschakelaar (5) indrukken. De blokkeerknop (3) indrukken en de aan/uit-schakelaar loslaten.

Om de bandschuurmachine uit te zetten zo te werk gaan: De aan/uitschakelaar indrukken zodate blokkeerknop wordt losgelaten. De aan/uitschakelaar loslaten.

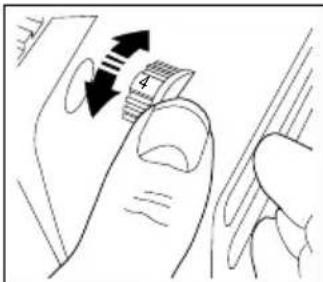

BANDSNELHEIDSREGELAAR (ALLEEN ELECTRONISCHE MODELLEN*)

De bandsnelheidsregelaar wordt geleverd om een perfecte afwerking te verkrijgen. Verschillende factoren beinvloeden de afwerking (material,能力和 spearl), de volgende tabel geeft

richtlijnen voor de juiste snelheid en bandkorrel voor het werk. *Catalogusnummers eindigend op een 'E'.

Massief hout 5-max 80

Fineerhout 3-4 150

Spanplaat max 60/80

Verf verwijderen 6-max 40/60

Balsahout 1-3 100

Acrylaat 1-2 100

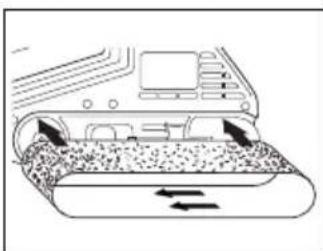

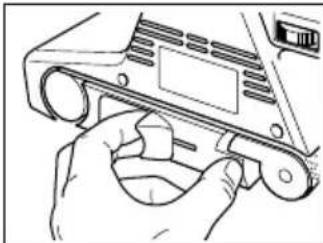

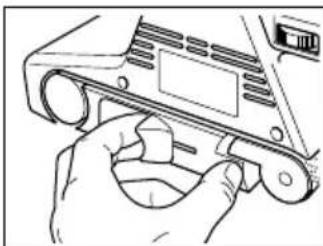

VERWISSELEN VAN DE SCHUURBAND

Ga als volgt te werk:

De stekker uit het stopcontact halen.

Aandehendel7)
trekkenom de spanning
op de schuurband te
verminderen.
De schuurband van detwee rollen trekken.

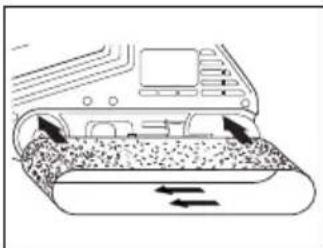

De neue schuurband op de voorste en awhile rol zetten, zorg dat de pijlen op de schuurband en op debandschuurmachine in bezelfde richting wijzen.

De hendel (7) maar achefteren duwen om de schuurband

NEDERLANDS

aan te spannen. De centering van de schuurband controleren.

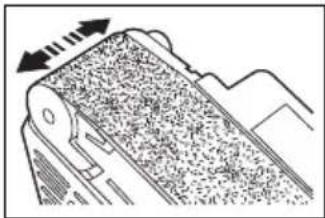

AFSTellen VAN DE SCHUURBANDCENTRERING

Na het verwisselen van de schuurband als volgt te werk gaan:

De stekker in het stopcontact steken en de bandschuurmachine aanzetten.

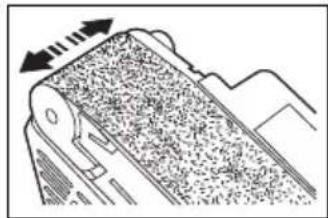

Controleer of de schuurband parallel loopt met de buitenkant van het motorhuis.

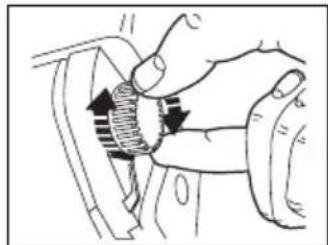

Omde centering af te stellen de verstelbare centreringsknop (4) met de klok mee of gegen de klok in draaien tot de schuurband parallel met de buitenkant loopt. Door de centreringsknop met de klok mee te draaien wordt de schuurband maar de binnenkant van het motorhuis verplaatst.

Door de centeringsknop gegen de klok in te draaien wordt de schuurband maar de buitenkant van het motorhuis verplaatst.

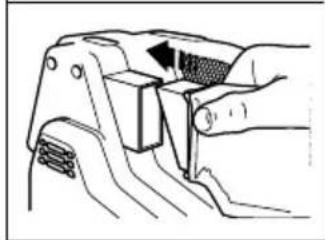

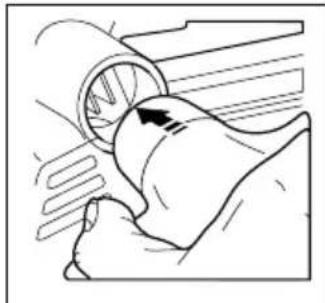

STOFVERZAMELING

Tijdens het werk met de bandschuurmachine wordt er stof en gruis geprodueerd. Het is belangrijk om een stofzak te gebruiken (KA75 of KA83) of een stofzuiger aan te sluiten (alleen bij KA75).

Beide worden opdezelfde manier en als volgt aangesloten:

De stekker uit het stopcontact halen. Het plastic mondstuk van de stofzak in de stofuitlaat van de bandschuurmachine plaatsen en met het metaalraam van de stofzak stevig op+zijn plaats duwen.Om de stofzak te verwijderen de stekker uit het stopcontact halen en het plastic mondstuk uit de uitlaat van de

bandschuurmachine trekken.

Opmerking: De stofzak Niet te vol latent word

Waarschuwing: Tijdens het werk op metalen oppervlakken konnen vonden onstaan en mag er geen stofzak of stofzuiger gebruikt worden. Draag een veiligheidsbril. De bandschuurmachine Niet voor het schuren van magnesium oppervlakken gerbruiken, dit geeft risico van brand.

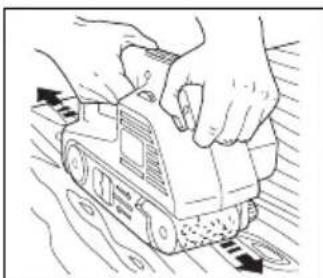

HANDIGE TIPS

• De bandschuurmachine algid aanzetten voordat het met het werkstuk in contact komt en Niet uitzetten als de bandschuurmachine met het werkstuk in contact is.
• De bandsnelheidsregelaar op de juiste snelheid voor het werk instellen (alleen elektronische modellen).
• De bandschuurmachine algid met twee handen yasthoden.
• De bandschuurmachine kan als tafelbandschuur-machine gezrukt worden. Een standard voor de bandschuurmachine is als toebehoren bij Black & Decker verkrijgbaar.
• Waar möglichk het werkstuk aan de tafel vastklemmen.

Hout in de richting van de nerf schuren.

• De parallel- en verstkgeleider können gebrukt worden om het werkstuk te leiden als de bandschuurmachine als tafelbandschuurmachine gebrukt worden. De parallel- en verstkgeleider is als toebehoren verkrijgbaar en is ook handig voor het schuren van sponningen en aftschuiingen.
  Tijdens het schuren vankleine articelen is het handig om de dwarsloopgeleider te gebruiken (als toebehoren verkrijgbaar).
• Het schuurraam worden tijdens het schuren van groete oppervlakken gebruikt. Het zorgt voor gemakkelijke materiaalafname en geeft een vlak oppervlak.
• De juiste schuurband gebruiken. De schuurmiddelen en korrelgroottes in de tabel onder bandsnelheidsregelaar können bij het makev van de juiste keuze helpen.

GEREEDSCHAPSONDERHOUD

Tijdens het werk met de bandschuurmachine nooit te veel druk uitoefenen. Te veel druk kan in overbelasting resulteren en schade aan de motor of het werkstuk

NEDERLANDS

veroorzaken. Als de bandschuurmachine te heet wordt hem 2 minuten lang onbelast lately lopen.

De luchtopeningen.altijd vrij houden.

Om de bandschuurmachine schoon te make n als volgt te werk gaan:

De stekker uit het stopcontact halen. Een schone, droge verfkwast gebruiken om openingen en kanalen schoon te borstelen. De behuizingen met een schone, vochtige doek reinigen (gebruik geen oplosmiddelen, benzine of serpentine). Om de schuurband schoon te makeen een staalborstel gegen de band houden verwijl de bandschuurmachine aanstaat.

EG-VERKLARING VAN OVEREENSTEMMING

Wij verklaren dat deze elektrische machine:

KA75, KA75E, KA83, KA83E in overeenstemming is met

89/392/EEC, EN61000, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144

Niveau van de A-gewogen geluidsdruk 98dB(A)

Niveau van het A-gewogen geluidsvermogen 111dB(A)

Hand/arm gewogen vibratie < 2.5m / s^2

Brian Cooke - Hoofd Engineering

Het beleid van Black & Decker is gericht op het voortdurend verbeteren van once produits, waarom behouden wij ons hetrecht voor Produktspecificatieste wijzigen zonder Voorafgaande mededeling.
