KA83E - Ponceuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse à bande
Marque	Black & Decker
Modèle	KA83E
Dimensions de la bande	76 x 457 mm (standard)
Puissance	1200 W (estimé)
Tension	230 V ~ 50 Hz
Poids	Environ 3,5 kg
Vitesse variable	Oui (modèle électronique)
Régulateur de vitesse	6 positions
Collecte de poussière	Sac à poussières ou raccord aspirateur
Double isolation	Oui, sans mise à la terre
Niveau de pression acoustique	98 dB(A)
Niveau de puissance acoustique	111 dB(A)
Vibration main-bras	< 2,5 m/s²
Fonction blocage en continu	Oui, via bouton de blocage
Alignement de bande réglable	Oui, par molette
Poignée avant	Oui, ergonomique
Garantie	2 ans pièces et main d'œuvre
Entretien	Nettoyer les prises d'air au pinceau, boîtier avec chiffon humide
Accessoires optionnels	Guide longitudinal/oblique, guide transversal, support de ponçage

FOIRE AUX QUESTIONS - KA83E BLACK & DECKER

Comment remplacer la bande de ponçage ?

Débranchez l'appareil. Tirez le levier de tension (7) pour relâcher la bande, retirez l'ancienne bande des rouleaux. Placez la nouvelle bande en respectant le sens des flèches, puis poussez le levier vers l'arrière pour tendre la bande. Vérifiez l'alignement.

Comment régler l'alignement de la bande ?

Après remplacement, branchez et mettez en marche. Tournez le bouton de réglage d'alignement (4) jusqu'à ce que la bande soit parallèle au bord du carter. Sens horaire = bande vers l'intérieur, anti-horaire = vers l'extérieur.

Quel type de bande utiliser pour différents matériaux ?

Pour le bois dur, utilisez un grain 80 à vitesse max. Pour le contreplaqué, grain 150 à position 3-4. Pour l'acier, grain 80 à vitesse max. Référez-vous au tableau dans la notice pour plus de détails.

Comment utiliser le sac à poussières ?

Débranchez l'appareil. Insérez la buse en plastique du sac à poussières dans la sortie de poussière jusqu'au fond. Ne remplissez pas trop le sac ; videz-le toutes les cinq minutes. N'utilisez pas le sac sur des surfaces métalliques.

Puis-je utiliser la ponceuse sur du métal ?

Oui, mais sans le sac à poussières ni aspirateur en raison des étincelles. Portez des lunettes de protection. Ne poncez pas le magnésium (risque d'incendie).

Comment nettoyer la ponceuse ?

Débranchez l'appareil. Utilisez un pinceau sec pour les prises d'air. Nettoyez le boîtier avec un chiffon humide (pas de solvants). Pour la courroie, maintenez une brosse en fer contre la courroie en marche.

Que faire si la ponceuse chauffe trop ?

Laissez-la tourner à vide pendant 2 minutes pour refroidir. Évitez de forcer excessivement, cela pourrait endommager le moteur. Vérifiez que les prises d'air ne sont pas obstruées.

Quelle est la garantie ?

Black & Decker offre une garantie de 2 ans pièces et main d'œuvre. La garantie légale s'applique également. Conservez la preuve d'achat. Les accessoires et réparations par des tiers sont exclus.

Comment brancher un aspirateur ?

Débranchez l'appareil. Insérez la buse de l'aspirateur dans la sortie de poussière. Utilisez un raccord adapté si nécessaire. Ne pas utiliser sur du métal à cause des étincelles.

La ponceuse peut-elle être fixée sur un établi ?

Oui, vous pouvez fixer la ponceuse à bande sur un établi à l'aide du support en option (disponible chez Black & Decker). Utilisez les guides longitudinal et oblique pour guider la pièce.

MODE D'EMPLOI KA83E BLACK & DECKER

Nos you felicitons pour l'achat de ce produit Black & Decker. Afin d'en obtaining les meilleurs résultats, nous vous invitons à dire attentivement le guide d'utilisation et à respecter les règes de sécurité. S'il vous restée une question ou un doute après la lecture de ce manuel, n'hésitez pas à contacter vous revendeur Black & Decker.

CONGRATULAZIONI!

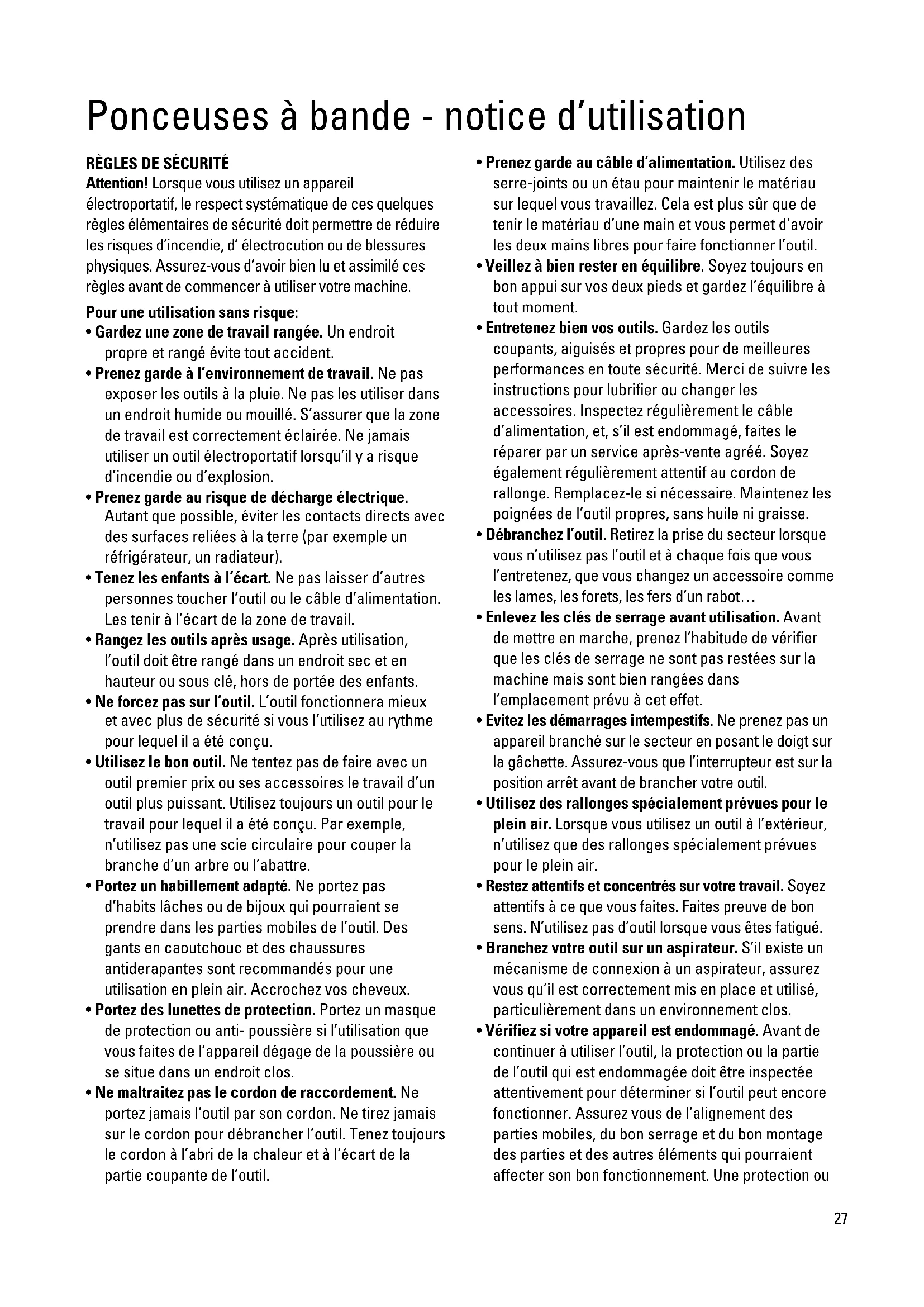

Ponceuses à bande - notice d'utilisation

RÉGLES DE SECURITÉ

Attention! Lorsque vous utilisez un apparéil électroportatif, le respect systématique de ces quelques règles élémentaires de sécurité doit permettre de réduire les risques d'incendie, d'électrocution ou de blessures physiques. Assurez-vous d'avoir bien lu et assimilé ces règles avant de commencer à utiliser votre machine.

Pour une utilisation sans risque:

• Gardez une zone de travail rangée. Un endroit propre et rangé évite tout accident.
• Prenez garde à l'environnement de travail. Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. S'assurer que la zone de travail est correctement éclairée. Ne jamais utiliser un outil electroportatif lorsqu'il y a risque d'incendie ou d'explosion.
• Prenez garde au risque de décharge électrique. Autant que possible, éviter les contacts directs avec des surfaces reliées à la terre (par exemple un réfrigérateur, un radiateur).
• Tenez les enfants à l'écart. Ne pas laisser d'autres personnes toucher l'outil ou le cable d'alimentation. Les doivent à l'écart de la zone de travail.
• Rangez les outils après usage. Àpresutilisation, l'outil doit être range dans un endroit sec et en hauteur ou sous clé, hors de portée des enfants.
• Ne forcez pas sur l'outil. L'outil fonctionnera比较好 et avec plus de sécurité si vous l'utilise au rythme pour lequel il a été consigné.
• Utilisez le bon outil. Ne tentez pas de faire avec un outil premier prix ou ses accessoires le travail d'un outil plus puissant. Utilisez toujours un outil pour le travail pour lequel il a eté concu. Par exemple, n'utilise pas une scie circulaire pour couper la branche d'un arbre ou l'abattre.
• Portez un habillement adapté. Ne portez pas d'habits lâches ou de bijoux qui pourrait se prendre dans les parties mobiles de l'outil. Des gants en caoutchouc et des chaussures antiderapantes sont recommends pour une utilisation en plein air. Accrochez vos cheveux.
• Portez des lunettes de protection. Portez un masque de protection ou anti- poussière si l'utilisation que vous faites de l'appareil dégage de la poussière ou se situe dans un endroit clos.

• Ne maltraitez pas le cordon de raccordement. Ne portez jamais l'outil par son cordon. Ne tirez jamais sur le cordon pour débrancher l'outil. Tenez toujours le cordon à l'abri de la chaleur et à l'écart de la partie coupante de l'outil.

• Prenez garde au cable d'alimentation. Utilisez des serre-joints ou un etau pour maintainir le matériel sur lequel vous travailliez. Cela est plus sur que de tener le matériel d'une main et vous permet d'avoir les deux mains libres pour faire fonctionner l'outil.

• Veillez à bien rester en équilibre. Soyez toujours en bon appui sur vos deux pieds et gardez l'équilibre à tout moment.
• Entretenez bien vos outils. Gardez les outils coupants, aiguises et propres pour de更好地 performances en toute sécurité. Merci de suivre les instructions pour lubrifier ou changer les accessoires. Inspectez régulièrement le cable d'alimentation, et, s'il est endommagé, faites le réparer par un service après-venture/agreeé. Soyez également régulièrement attentif au cordon de rallonge. Remplacez-le si nécessaire. Maintenez les poignées de l'outil propres, sans huile ni-graisse.
• Débranchez l'outil. Retirez la prise du secteur lorsque vous n'utilise pas l'outil et à chaque fois que vous l'entretenez, que vous changez un accessoire comme les lames, les forets, les fers d'un rabot...
• Enlevez les clés de serrage avant utilisation. Avant demettre en marche, prenez l'habitude de vérifier que les clés de serrage ne sont pas restées sur la machine mais sont bien rangiées dans l'emplacement prévu à cet effet.
• Evitez les démarrages intempestifs. Ne prenez pas un apparéil branché sur le secteur en posant le doigt sur la gachette. Assurez-vous que l'interrupteur est sur la position arrêt avant de brancher votre outil.
• Utilisez des rallonges spécialement prévues pour le plein air. Lorsque vous utilisez un outil à l'extérieur, n'utilisez que des rallonges spécialement prévues pour le plein air.
• Restez attentifs et concentrés sur votre travail. Soyez attentifs à ce que vous faites. Faites preuve de bon sens. N'utilise pas d'outil lorsque vous âtes fatigué.
• Branchez vous outil sur un aspirateur. S'il existe un mécanisme de connexion à un aspirateur, assurez vous qu'il est correctement mis en place et utilisé, particulièrement dans un environnement clos.
• Verifiez si vous appareil est endommage. Avant de continuer à utiliser l'outil, la protection ou la partie de l'outil qui est endommagée doit être inspectee attentivement pour déterminer si l'outil peut encore fonctionner. Assurez vous de l'alignement des parties mobiles, du bon serrage et du bon montage des parties et des autres éléments qui pourrait affecter son bon fonctionnement. Une protection ou

FRANÇAIS

toute autre partie endommagée doit être correctement réparée ou changée par un SAV/agréé comme indiquédans ce manuel. Faites également replacer un interrupteur défectueux par un SAV agréé. N'utilise jamais un outil dont l'interrupteur de mise en marche ne fonctionne pas.

• Attention! L'utilisation d'un accessoire ou d'un complément autre que ceux recommendés dans ce manuel d'utilisation peut provoquer des risques de blessures physiques.
• Faites réparer vous outil par une personne qualifiée. Cet outil électroportatif correspond aux régles de sécurité en vigueur. Sa réparation ne doit être prise en charge que par une personne qualifiée en utilisant des pieces détaches d'origine. Dans le cas contraire, ce peut être très dangereux pour l'utilisateur.

Conservez bien ces instructions!

DOUBLE ISOLATION

Votre outil est totallyment isolé. Cela signifie que les parties métalliques externes sont isolées des sources électriques principales. Cela est possible grâce aux barrières isolantes placées entre les composants électriques et la partie mécanique, rendant ainsi inutile le branchement de cet outil sur une prise de terre.

Note: La double isolation ne dispense pas du bon respect des règles de sécurité pour l'utilisation de cet outil. Le système d'iso1ation renforce la protection contre les accidents pouvant résultat d'une eventuelle defaillance de l'iso1ation électrique à l'intérieur de l'outil.

SECURITE ELECTRIQUE

Assurez-vous que votre installation est au même voltage que celui indiqué sur la plaque signalétique. Cet outil est équipé avec un cable et une prise deux phases.

RALLONGES

Vous pouvez utiliser jusqu'à 30 mètres de rallonges deux phases Black & Decker sans perte de puissance. Note: Une rallonge ne doit être utilisée que si elle est absolument nécessaire. L'utilisation d'un cable non approprié peut provoquer un risque d'incendie ou de décharge électrique. Si une rallonge doit être utilisée, assurez-vous qu'elle est correctement connectée.

L'ENVIRONNEMENT ET LES VIEUX OUTILS

S'il vous arrivait un jour de penser que votre outil ne sert plus ou qu'il doit être remplace, pensez à

la protection de l'environnement. Les centres Black & Decker prendront en charge vos derniers outils et en disposeront en toute sécurité pour l'environnement

LE SERVICE APRES-VENTE BLACK & DECKER (FRANCE)

Tous nos produits sont scrupuleusement testés avant leur sortie d'usine. Cependant si vous appeareil présente un defaulted, renvoyez-le à une agence agrée par le service après-vente Black & Decker dont vous trouverez les coordonnées sur minitel. Consultez le 3611 Black & Decker dans le département du Rhône. Pour toute information sur notre réseau S.A.V., et obtenir une liste complète des concessionnaires les plus proches, horaires d'ouverture etc., consultez également le minitel.

GARANTIE BLACK & DECKER (FRANCE)

C'est parce que nous sommes sours de la qualite de nos produits que nous pouvons etre les premiers a proposer une garantie totale pieces et main d'oeuvre d'une durée de 2 ans. La garantie legale couvrant les defaults ou vices cachés (article 1641 et suivants du code civil) est applicable en tout etat de cause. La garantie est effective dans la mesure ou ce produit est returné, non demonté, à l'un de nos centres agreeés; il doit etre accompagne d'un avis indiquant les anomalies constatées ainsi que d'une preuve de garantie (certificat de garantie durement rempli et portant le cachet du revendeur ou ticket de caisse). Sont exclus de la garantie:

• Les produits réparés par des tiers.
• Les pannes dues à une mauvaise utilisation, à un entretien défectueux.

GARANTIE BLACK & DECKER (SUISSE)

Nous vous félicitons d'avoir porté votrechoix sur un apparéil Black & Decker. La fabrication soigneuse de ce produit de qualité nous permet de vous accorder une période prolongée de garantie de 2 ans à partir de la date d'achat. Par consequènt, si contre toute attente votre apparéil présenteit un défaut durant les 24 mois qui suivent votre achat nous vous garantissons la remise en état de l'outil ou, selon notre appréciation le remplacement gratuite à condition que:

• L'appareil soit renvoyé à notre agence service après-vente autorisée accompagné de la carte de garantie ou de la preuve de l'achat (facture ou ticket de caisse avec date de l'achat).
• L'appareil ait ete utilise convenablement et que seuls des accessoires Black & Decker originaux y aient ete ajoutes.

FRANÇAIS

D'eventuelles réparations n'aient été effectuees que par notre service après-vente

Les accessoires tels que par exemple foret, lame de scie, couteaux pour rabot, disque à tronçonnner sont exclus de cette garantie. Des prestations de garantie n'entrainnent ni une prolongation du-delai de garantie ni un nouveau-delai de garantie.

LES ACCESSORIES

La performance d'un outil est dépendante de l'accessoire utilisé. Les accessoires Black & Decker sont conçus suivant des normes très exigeantes de qualité pour maximiser les performances de votre outil. Acheter un accessoire Black & Decker vous assure d'obtenir la meilleure performance de votre outil électroportatif Black & Decker.

DONNÉES TECHNIQUES

Le niveau sonore de cet outil est en concordance avec les directives de la CEE. Il vous est recommendé de prendre les mesures ajustées de protection auditive si le niveau sonore vous parait trop élevé. Le niveau normal de pression accoustique ne devrait pas excéder 85 dB.

Note: Cette notice d'utilisation recouvre également tous les produits du catalogue dont la reférence se termine par un suffixe alphétique. Reportez-vous à l'emballage pour déterminer la reférence de votre apparéil.

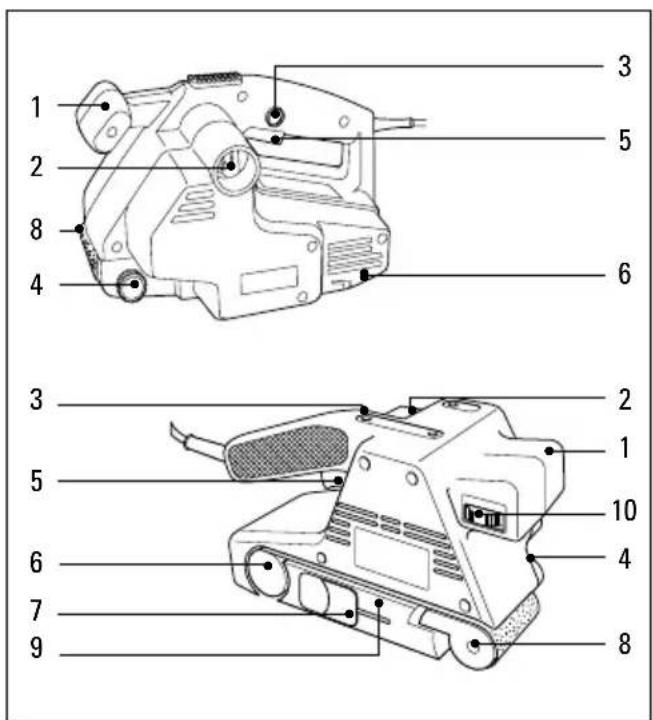

CHARACTERISTIQUES

1. Poignée avant

2. Sac à poussières ou raccord d'aspirateur

3. Bouton de blocage

4. Bouton de réglage d'alignement

5. Interrupteur marche/arrêt

6. Rouleau d'entrainment

7. Levier de tension de la bande de punçage

8. Rouleau de la courroie avant

9. Indicateur du sens de rotation de la bande

10. Régulateur de vitesse de la bande (modeles électroniques uniquement)

FONCTIONNEMENT DE LA PONCEUSE A BANDE

Pourmettre la ponceuse àbande en marche, appuyez sur l'interrupteur marche/ arrêt (5).

Pourmettre la ponceuse àbandeà l'arrêt, relachezl'interrupteur

marche/arrêt.

Pour travailler en continu, suivez les instructions suivantes:

Appuyez sur l'interrupteur marche/ arrêt (5)

Appuyez sur le bouton de blocage (3) et relâché z'interrupteur marche/arrêt.

Pourmettre la ponceuse à bande au repos, suivez les instructions suivantes:

Appuyez sur l'interrupteur marche/arrêt pour dégager le bouton de blocage. Relâchéz l'interrupteur marche/arrêt.

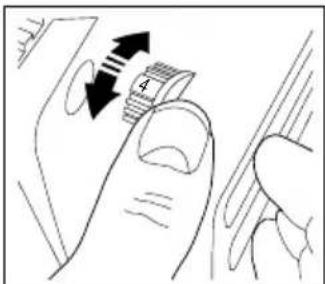

RÉGULATEUR DE VITESSE DE LA BANDE (MODELES ÉLECTRONIQUES UNIQUEMENT)

Le régulateur de vitesse de la bande vous permet d'obtenir une finition parfaite. Divers facteurs affectent la finition (matériau, vitesse et grain). Utilisez le tableau ci-dessous pour vous

aider a déterminer la vitesse et le grain qui conviennent le moins au travail en main.

FRANÇAIS

Matéraux Position Grain de

electronique la bande

Bois dur 5-max 80

Bois contre-plaqué 3-4 150

Bois aggloméré max 60/80

Plastique 2-5 100

Acier 5-max 80

Retrait de peinture 6-max 40/60

Balsa 1-3 100

Acrylique 1-2 100

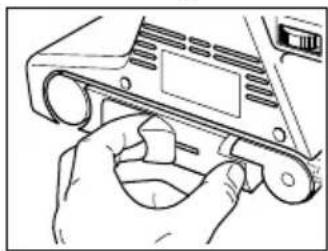

REEMPLACEMENT DE LA BANDE DE PONÇAGE

Suívez les instructions suivantes:

Débranche l'appareil de l'alimentation électrique.

Tirez le levier (7) pour relâcher la tension de la bande de ponçage.
Retirez la bande de ponçage de ses deux rouleaux.

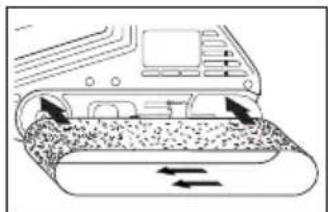

Mettez la nouvelle
bande de poncage en
place sur les rouleaux
avant et arriere, en
verifiant que les flèches
de la bande de poncage

et celles de la ponceuse sont bien dans le même sens. Poussez le levier (7) vers l'arrière pour tendre la bande de ponçage. Vérifiez l'alignement de la bande de ponçage.

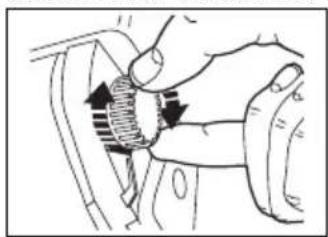

RéGLAGE DE L'ALIGNEMENT DE LA BANDE DE PONÇAGE

Après avoir remplace la bande de ponçage, suivez les instructions ci-dessous:

Branchez l'appareil au courant de secteur et mettez-le en marche. Vérifiez que, lorsque l'appareil est en service, la bande de ponçage est bien parallele au bord extérieur du carter du moteur.

Pour régler l'alignement, tournez le bouton de réglage d'alignement (4) dans le sens des aiguilles d'une montre ou dans le sens contraire des aiguilles d'une montre, selon les besoin, jusqu'à ce que la bande de ponçage soit parallèle au bord extérieur. Si vous tournez le bouton de

réglage dans le sens des aiguilles d'une montre, la bande de ponçage se déplacera vers l'intérieur du carter du moteur. Si vous le tournez dans le sens contraire des aiguilles d'une montre, la bande de ponçage se déplacera vers l'extérieur du carter du moteur.

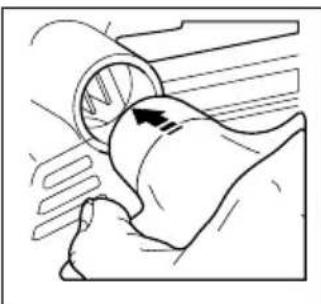

RECUEIL DES POUSSIÈRES

De la poussière et des petites particules sont produit lors de l'utilisation de la ponceuse à bande. Il est important d'utiliser un sac à poussières (KA75/KA83) ou de brancher l'appareil à un aspirateur (KA75). Ces deux articles sont raccordés de façon similaire, comme suit:

Débranche l'appareil de l'alimentation électrique.

Placez la buse en plastique du sac à poussières, dans la sortie de poussière de la ponceuse à bande et pousez-la à fond, en utilisant le chassin du sac à poussières.

Pour enlever le sac à poussières, débranchez l'appareil de

l'alimentation electrique et retirez la buse en plastique de la sortie de l'appareil.

Nota: Le sac à poussières ne doit jamais être trop plein. Videz le sac toutes les cinq minutes.

Attention: Lorsque vous travailliez sur des surfaces métalliques, n'utilise pas le sac à poussières ou l'aspirateur car ce type de travail produit des étincelles. Portez des lunettes de protection. A cause des risques d'incendie, n'utilise pas la ponceuse à bande pour poncer les surfaces en magnésium.

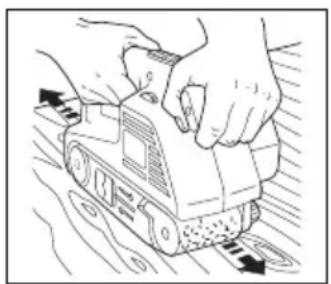

CONSEILS UTILES

• Mettez toujours la ponceuse à bande en marche avant qu'elle n'entre en contact avec la piece de travail, et ne la mettez pas à l'arrêt lorsqu'elle est en contact avec la piece de travail.
• Réglez la vitesse de la bande selon le matériel (modeles Electroniques uniquement).
• Portez toujours la ponceuse à bande des deux mains.
• Vous pouvez fixer la ponceuse à bande sur votre établi de travail. Vous pouvez vous procurer un support auprès de Black & Decker, en tant qu'accessoire.
  Fixez la piece de travail à l'établi, dans la mesure du possible.

Poncez le bois dans lesens des fibres.

Brian Cooke - Directeur du développement Black & Decker Ltd, Spennymoor, County Durham DL16 6JG United Kingdom

Le souci de Black & Decker est l'amélioration continuaule de ses outils. Nous nous réservons donc le droit de modifier les caractéristiques d'un produit sans notification préalable.

• Vous pouvez utiliser le guide latorial et oblique pour guider la piece de travail lorsque la ponceuse est fixée sur votre établi. Le guide latorial et oblique est disponible en tant qu'accessoire. C'est un outil utile pour puncer les rainures et les biseaux.
• Lors du ponçage de petites pieces, il est utile d'employer le guide transversal (disponible en tant qu'accessoire).
• Le support de ponçage est utile lorsque vous poncez des surfaces importantes. Il vous permet de contrôler le retrait de matériel et garantit une surface plate.
• Utiliser la bande de ponçage qui convient. Les ailles de grain du tableau de la section 'Régulateur de vitesse de la bande' vous aideront à déterminer la bande qui convient le moyen.

ENTRETIEN DE L'APPAREIL

N'applique jamais de force excessive sur la ponceuse à bande afin de ne pas provoquer une surcharge qui pourrait endommager le moteur ou la pièce de travail. Si la ponceuse à bande chauffe trop, laissez-la tourner à vidependant 2 minutes.

Vérifiez que les prises d'air ne sont pas bloquées, Pour nettoyer la ponceuse à bande, suivez les instructions ci-dessous:

Débranchez l'appareil de l'alimentation électrique. Utilisez un pinceau sec et propre pour nettoyer les prises d'air et les conduites. Nettoyez le boitier en utilisant un chiffon humide et propre (n'utilise pas de solvants, de petrole ou de térébenthine). Pour nettoyer la courroie de ponçage, maintenez une Brosse en fer contre la courroie pendant que l'appareil est en marche.

ATTESTATION DE CONFORMITE EC

Nous déclarons que les produits: KA75, KA75E, KA83, KA83E sont conformes aux 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000
Niveau de pression accoustique 98dB (A)
Niveau de puissance accoustique 111dB (A)
Niveau de vibration main-bras < 2.5m / s^2

Ponceuses à bande - notice d'utilisation

RÉGLES DE SECURITÉ

Attention! Lorsque vous utilisez un apparéil électroportatif, le respect systématique de ces quelques règles élémentaires de sécurité doit permettre de réduire les risques d'incendie, d'électrocution ou de blessures physiques. Assurez-vous d'avoir bien lu et assimilé ces règes avant de commencer à utiliser votre machine.

Pour une utilisation sans risque:

• Gardez une zone de travail rangée. Un endroit propre et rangé évite tout accident.
• Prenez garde à l'environnement de travail. Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. S'assurer que la zone de travail est correctement éclairée. Ne jamais utiliser un outil electroportatif lorsqu'il y a risque d'incendie ou d'explosion.
• Prenez garde au risque de décharge électrique. Autant que possible, éviter les contacts directs avec des surfaces reliées à la terre (par exemple un réfrigérateur, un radiateur).
• Tenez les enfants à l'écart. Ne pas laisser d'autres personnes toucher l'outil ou le cable d'alimentation. Les doivent à l'écart de la zone de travail.
• Rangez les outils après usage. Àpresutilisation, l'outil doit être range dans un endroit sec et en hauteur ou sous clé, hors de portée des enfants.
• Ne forcez pas sur l'outil. L'outil fonctionnera比较好 et avec plus de sécurité si vous l'utilise au rythme pour lequel il a été consigné.
• Utilisez le bon outil. Ne tentez pas de faire avec un outil premier prix ou ses accessoires le travail d'un outil plus puissant. Utilisez toujours un outil pour le travail pour lequel il a eté concu. Par exemple, n'utilise pas une scie circulaire pour couper la branche d'un arbre ou l'abattre.
• Portez un habillement adapté. Ne portez pas d'habits lâches ou de bijoux qui pourrait se prendre dans les parties mobiles de l'outil. Des gants en caoutchouc et des chaussures antiderapantes sont recommends pour une utilisation en plein air. Accrochez vos cheveux.
• Portez des lunettes de protection. Portez un masque de protection ou anti- poussière si l'utilisation que vous faites de l'appareil dégage de la poussière ou se situe dans un endroit clos.

• Ne maltraitez pas le cordon de raccordement. Ne portez jamais l'outil par son cordon. Ne tirez jamais sur le cordon pour débrancher l'outil. Tenez toujours le cordon à l'abri de la chaleur et à l'écart de la partie coupante de l'outil.

• Prenez garde au cable d'alimentation. Utilisez des serre-joints ou un etau pour maintainir le matériel sur lequel vous travailliez. Cela est plus sur que de tener le matériel d'une main et vous permet d'avoir les deux mains libres pour faire fonctionner l'outil.

• Veillez à bien rester en équilibre. Soyez toujours en bon appui sur vos deux pieds et gardez l'équilibre à tout moment.
• Entretenez bien vos outils. Gardez les outils coupants, aiguises et propres pour deailles performances en toute sécurité. Merci de suivre les instructions pour lubrifier ou changer les accessoires. Inspectez régulièrement le cable d'alimentation, et, s'il est endommagé, faites le réparer par un service après/agreeé. Soyez également régulièrement attentif au cordon de rallonge. Remplacez-le si nécessaire. Maintenez les poignées de l'outil propres, sans huile ni-graisse.
• Débranchez l'outil. Retirez la prise du secteur lorsque vous n'utilise pas l'outil et à chaque fois que vous l'entretenez, que vous changez un accessoire comme les lames, les forets, les fers d'un rabot...
• Enlevez les clés de serrage avant utilisation. Avant demettre en marche, prenez l'habitude de vérifier que les clés de serrage ne sont pas restées sur la machine mais sont bien rangiées dans l'emplacement prévu à cet effet.
• Evitez les démarrages intempestifs. Ne prenez pas un apparéil branché sur le secteur en posant le doigt sur la gachette. Assurez-vous que l'interrupteur est sur la position arrêt avant de brancher votre outil.
• Utilisez des rallonges spécialement prévues pour le plein air. Lorsque vous utilisez un outil à l'extérieur, n'utilisez que des rallonges spécialement prévues pour le plein air.
• Restez attentifs et concentrés sur votre travail. Soyez attentifs à ce que vous faites. Faites préuve de bon sens. N'utilise pas d'outil lorsque vous étés fatigué.
• Branchez vous outil sur un aspirateur. S'il existe un mécanisme de connexion à un aspirateur, assurez vous qu'il est correctement mis en place et utilisé, particulièrement dans un environnement clos.
• Verifiez si vous appraeil est endommage. Avant de continuer à utiliser l'outil, la protection ou la partie de l'outil qui est endommagée doit être inspectee attentivement pour déterminer si l'outil peut encore fonctionner. Assurez vous de l'alignement des parties mobiles, du bon serrage et du bon montage des parties et des autres éléments qui pourrait affecter son bon fonctionnement. Une protection ou

FRANÇAIS

toute autre partie endommagée doit être correctement réparée ou changée par un SAV/agréé comme indiquédans ce manuel. Faites également replacer un interrupteur défectueux par un SAV agréé. N'utilise jamais un outil dont l'interrupteur de mise en marche ne fonctionne pas.

• Attention! L'utilisation d'un accessoire ou d'un complément autre que ceux recommendés dans ce manuel d'utilisation peut provoquer des risques de blessures physiques.
• Faites réparer vous outil par une personne qualifiée. Cet outil électroportatif correspond aux régles de sécurité en vigueur. Sa réparation ne doit être prise en charge que par une personne qualifiée en utilisant des pieces détaches d'origine. Dans le cas contraire, ce peut être très dangereux pour l'utilisateur.

Conservez bien ces instructions!

DOUBLE ISOLATION

Votre outil est totalement isolé. Cela signifie que les parties métalliques externes sont isolées des sources électriques principales. Cela est possible grâce aux barrières isolantes placées entre les composants électriques et la partie mécanique, rendant ainsi inutil le branchement de cet outil sur une prise de terre.

Note: La double isolation ne dispense pas du bon respect des règles de sécurité pour l'utilisation de cet outil. Le système d'iso1ation renforce la protection contre les accidents pouvant résultat d'une eventuelle defaillance de l'iso1ation électrique à l'intérieur de l'outil.

SECURITE ELECTRIQUE

Assurez-vous que votre installation est au même voltage que celui indiqué sur la plaque signalétique. Cet outil est équipé avec un cable et une prise deux phases.

RALLONGES

Vous pouvez utiliser jusqu'à 30 mètres de rallonges deux phases Black & Decker sans perte de puissance. Note: Une rallonge ne doit être utilisée que si elle est absolument nécessaire. L'utilisation d'un cable non approprié peut provoquer un risque d'incendie ou de décharge électrique. Si une rallonge doit être utilisée, assurez-vous qu'elle est correctement connectée.

L'ENVIRONNEMENT ET LES VIEUX OUTILS

S'il vous arrivait un jour de penser que votre outil ne sert plus ou qu'il doit être remplace, pensez à

la protection de l'environnement. Les centres Black & Decker prendront en charge vos derniers outils et en disposeront en toute sécurité pour l'environnement

LE SERVICE APRES-VENTE BLACK & DECKER (FRANCE)

Tous nos produits sont scrupuleusement testés avant leur sortie d'usine. Cependant si vous appeareil présente un defaulted, renvoyez-le à une agence agrée par le service après-vente Black & Decker dont vous trouverez les coordonnées sur minitel. Consultez le 3611 Black & Decker dans le département du Rhône. Pour toute information sur notre réseau S.A.V., et obtenir une liste complète des concessionnaires les plus proches, horaires d'ouverture etc., consultez également le minitel.

GARANTIE BLACK & DECKER (FRANCE)

C'est parce que nous sommes surs de la qualite de nos produits que nous pouvons etre les premiers a proposer une garantie totale pieces et main d'oeuvre d'une durée de 2 ans. La garantie legale couvrant les defaults ou vices cachés (article 1641 et suivants du code civil) est applicable en tout etat de cause. La garantie est effective dans la mesure ou ce produit est returné, non demonté, à l'un de nos centres agreeés; il doit etre accompagne d'un avis indiquant les anomalies constatées ainsi que d'une preuve de garantie (certificat de garantie dument repli et portant le cachet du revendeur ou ticket de caisse). Sont exclus de la garantie:

• Les produits réparés par des tiers.
• Les pannes dues à une mauvaise utilisation, à un entretien défectueux.

GARANTIE BLACK & DECKER (SUISSE)

Nous vous félicitons d'avoir porté votrechoix sur un apparéil Black & Decker. La fabrication soigneuse de ce produit de qualité nous permet de vous accorder une période prolongée de garantie de 2 ans à partir de la date d'achat. Par consequènt, si contre toute attente votre apparéilprésentait un défaut durant les 24 mois qui suivent votre achat nous vous garantissons la remise en état de l'outil ou, selon notre appréciation le remplacement gratuite à condition que:

• L'appareil soit renvoyé à notre agence service après-vente autorisée accompagné de la carte de garantie ou de la preuve de l'achat (facture ou ticket de caisse avec date de l'achat).
• L'appareil ait ete utilise convenablement et que seuls des accessoires Black & Decker originaux y aient ete ajoutes.

FRANÇAIS

• D'eventuelles réparations n'aient été effectuees que par notre service après-vente

Les accessoires tels que par exemple foret, lame de scie, couteaux pour rabot, disque à tronçonnner sont exclus de cette garantie. Des prestations de garantie n'entrainnent ni une prolongation du-delai de garantie ni un nouveau-delai de garantie.

LES ACCESSORIES

La performance d'un outil est dépendante de l'accessoire utilisé. Les accessoires Black & Decker sont conçus suivant des normes très exigeantes de qualité pour maximiser les performances de votre outil. Acheter un accessoire Black & Decker vous assure d'obtenir la meilleure performance de votre outil électroportatif Black & Decker.

DONNÉES TECHNIQUES

Le niveau sonore de cet outil est en concordance avec les directives de la CEE. Il vous est recommendé de prendre les mesures adéquates de protection auditive si le niveau sonore vous parait trop élevé. Le niveau normal de pression ajustique ne devrait pas excéder 85 dB.

Note: Cette notice d'utilisation recouvre également tous les produits du catalogue dont la reférence se termine par un suffixe alphétique. Reportez-vous à l'emballage pour déterminer la reférence de votre apparéil.

CHARACTERISTIQUES

1. Poignée avant

2. Sac à poussières ou raccord d'aspirateur

3. Bouton de blocage

4. Bouton de réglage d'alignement

5. Interrupteur marche/arrêt

6. Rouleau d'entrainment

7. Levier de tension de la bande de punçage

8. Rouleau de la courroie avant

9. Indicateur du sens de rotation de la bande

10. Régulateur de vitesse de la bande (modeles électroniques uniquement)

FONCTIONNEMENT DE LA PONCEUSE A BANDE

Pourmettre la ponceuse àbande en marche, appuyez sur l'interrupteur marche/ arrêt (5).

Pourmettre la ponceuse àbandeà l'arrêt, relachezl'interrupteur

marche/arrêt.

Pour travailler en continu, suivez les instructions suivantes:

Appuyez sur l'interrupteur marche/ arrêt (5)

Appuyez sur le bouton de blocage (3) et relâché z'interrupteur marche/arrêt.

Pourmettre la ponceuse à bande au repos, suivez les instructions suivantes:

Appuyez sur l'interrupteur marche/arrêt pour dégager le bouton de blocage. Relâchez l'interrupteur marche/arrêt.

RÉGULATEUR DE VITESSE DE LA BANDE (MODELES ÉLECTRONIQUES UNIQUEMENT)

Le régulateur de vitesse de la bande vous permet d'obtenir une finition parfaite. Divers facteurs affectent la finition (matériau, vitesse et grain). Utilisez le tableau ci-dessous pour vous

aider a déterminer la vitesse et le grain qui conviennent le moins au travail en main.

FRANÇAIS

Matéraux Position Grain de

electronique la bande

Bois dur 5-max 80

Bois contre-plaqué 3-4 150

Bois aggloméré max 60/80

Plastique 2-5 100

Acier 5-max 80

Retrait de peinture 6-max 40/60

Balsa 1-3 100

Acrylique 1-2 100

REEMPLACEMENT DE LA BANDE DE PONÇAGE

Suívez les instructions suivantes:

Débranche l'appareil de l'alimentation électrique.

Tirez le levier (7) pour relâcher la tension de la bande de ponçage.
Retirez la bande de ponçage de ses deux rouleaux.

Mettez la nouvelle
bande de poncage en
place sur les rouleaux
avant et arriere, en
verifiant que les flèches
de la bande de poncage

et celles de la ponceuse sont bien dans le même sens. Poussez le levier (7) vers l'arrière pour tendre la bande de ponçage. Vérifiez l'alignement de la bande de ponçage.

RéGLAGE DE L'ALIGNEMENT DE LA BANDE DE PONÇAGE

Après avoir remplace la bande de ponçage, suivez les instructions ci-dessous:

Branchez l'appareil au courant de secteur et mettez-le en marche. Vérifiez que, lorsque l'appareil est en service, la bande de ponçage est bien parallele au bord extérieur du carter du moteur.

Pour régler l'alignement, tournez le bouton de réglage d'alignement (4) dans le sens des aiguilles d'une montre ou dans le sens contraire des aiguilles d'une montre, selon les besoin, jusqu'à ce que la bande de ponçage soit parallèle au bord extérieur. Si vous tournez le bouton de

réglage dans le sens des aiguilles d'une montre, la bande de ponçage se déplacera vers l'intérieur du carter du moteur. Si vous le tournez dans le sens contraire des aiguilles d'une montre, la bande de ponçage se déplacera vers l'extérieur du carter du moteur.

RECUEIL DES POUSSIÈRES

De la poussière et des petites particules sont produit lors de l'utilisation de la ponceuse à bande. Il est important d'utiliser un sac à poussières (KA75/KA83) ou de brancher l'appareil à un aspirateur (KA75). Ces deux articles sont raccordés de façon similaire, comme suit:

Débranche l'appareil de l'alimentation électrique.

Placez la buse en plastique du sac à poussières, dans la sortie de poussière de la ponceuse à bande et pousez-la à fond, en utilisant le chassin du sac à poussières.

Pour enlever le sac à poussières, débranchez l'appareil de

l'alimentation electrique et retirez la buse en plastique de la sortie de l'appareil.

Nota: Le sac à poussières ne doit jamais être trop plein. Videz le sac toutes les cinq minutes.

Attention: Lorsque vous travailliez sur des surfaces métalliques, n'utilise pas le sac à poussières ou l'aspirateur car ce type de travail produit des étincelles. Portez des lunettes de protection. A cause des risques d'incendie, n'utilise pas la ponceuse à bande pour poncer les surfaces en magnésium.

CONSEILS UTILES

• Mettez toujours la ponceuse à bande en marche avant qu'elle n'entre en contact avec la piece de travail, et ne la mettez pas à l'arrêt lorsqu'elle est en contact avec la piece de travail.
• Réglez la vitesse de la bande selon le matériel (modeles Electroniques uniquement).
• Portez toujours la ponceuse à bande des deux mains.
• Vous pouvez fixer la ponceuse à bande sur votre établi de travail. Vous pouvez vous procurer un support auprès de Black & Decker, en tant qu'accessoire.
  Fixez la piece de travail à l'établi, dans la mesure du possible.

Poncez le bois dans lesens des fibres.

Brian Cooke - Directeur du développement Black & Decker Ltd, Spennymoor, County Durham DL16 6JG United Kingdom

Le souci de Black & Decker est l'amélioration continuaule de ses outils. Nous nous réservons donc le droit de modifier les caractéristiques d'un produit sans notification préalable.

• Vous pouvez utiliser le guide latorial et oblique pour guider la piece de travail lorsque la ponceuse est fixée sur votre établi. Le guide latorial et oblique est disponible en tant qu'accessoire. C'est un outil utile pour puncer les rainures et les biseaux.
• Lors du ponçage de petites pieces, il est utile d'employer le guide transversal (disponible en tant qu'accessoire).
• Le support de ponçage est utile lorsque vous poncez des surfaces importantes. Il vous permet de contrôler le retrait de matériel et garantit une surface plate.
• Utiliser la bande de ponçage qui convient. Les ailles de grain du tableau de la section 'Régulateur de vitesse de la bande' vous aideront à déterminer la bande qui convient le mieux.

ENTRETIEN DE L'APPAREIL

N'applique jamais de force excessive sur la ponceuse à bande afin de ne pas provoquer une surcharge qui pourrait endommager le moteur ou la pièce de travail. Si la ponceuse à bande chauffe trop, laissez-la tourner à vidependant 2 minutes.

Vérifiez que les prises d'air ne sont pas bloquées, Pour nettoyer la ponceuse à bande, suivez les instructions ci-dessous:

Débranchez l'appareil de l'alimentation électrique. Utilisez un pinceau sec et propre pour nettoyer les prises d'air et les conduites. Nettoyez le boitier en utilisant un chiffon humide et propre (n'utilise pas de solvants, de petrole ou de térébenthine). Pour nettoyer la courroie de ponçage, maintenez une Brosse en fer contre la courroie pendant que l'appareil est en marche.

ATTESTATION DE CONFORMITE EC

Nous déclarons que les produits: KA75, KA75E, KA83, KA83E sont conformes aux 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000
Niveau de pression accoustique 98dB (A)
Niveau de puissance accoustique 111dB (A)
Niveau de vibration main-bras < 2.5m / s^2
