BRUKSANVISNING KA83E BLACK & DECKER

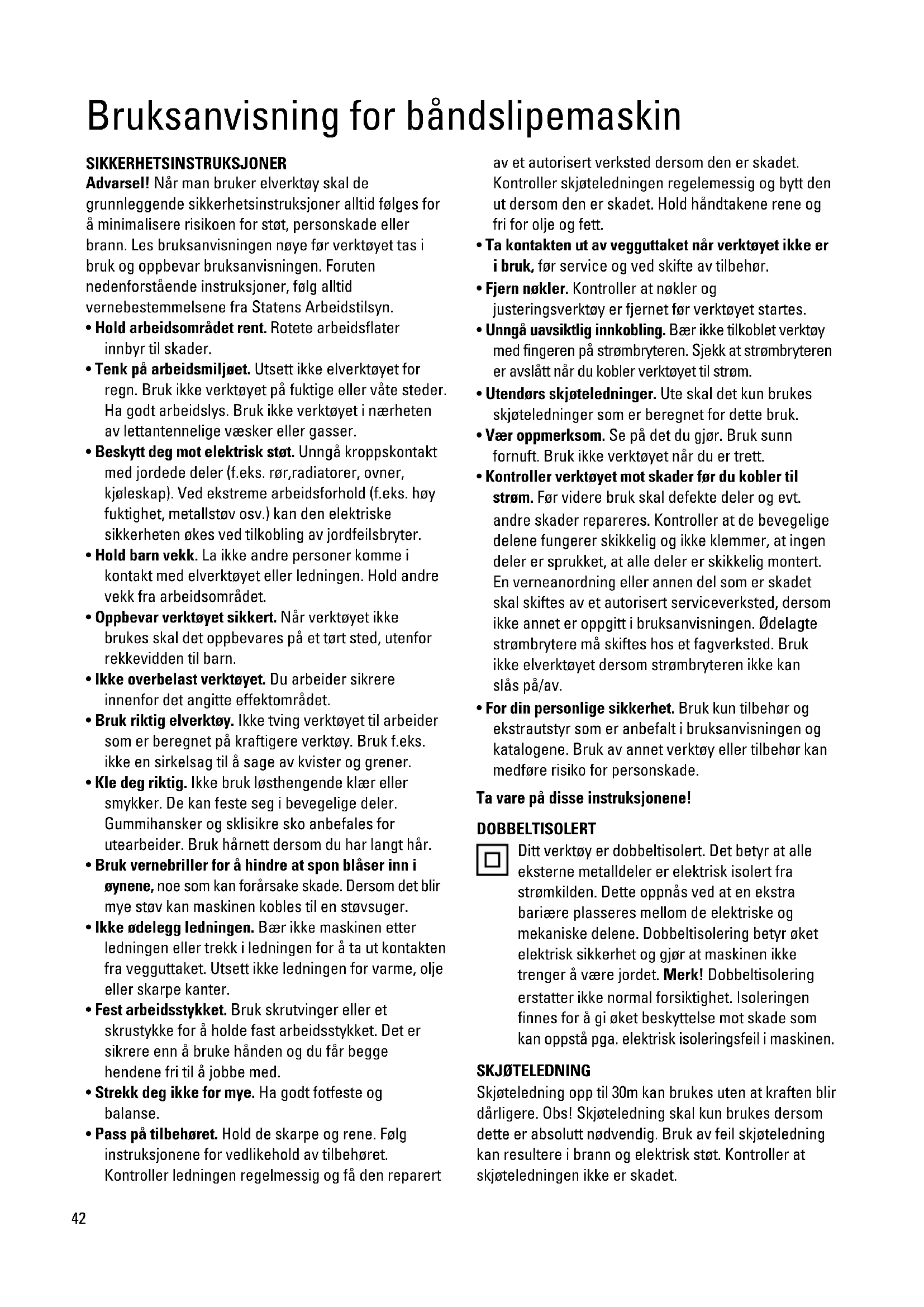

• Hold arbeidsområdet rent. Rotete arbeidsflater innbyr til skader.

• Tenk på arbeidsmiljøet. Utsett ikke elverktøyet for regn. Bruk ikke verktøyet på fuktige eller våte steder. Ha godt arbeidslys. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.

• Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordede deler (f.eks. rør,radiatorer, ovner, kjøleskap). Ved ekstreme arbeidsforhold (f.eks. høy fuktighet, metallstøv osv.) kan den elektriske sikkerheten økes ved tilkobling av jordfeilsbryter.

• Hold barn vekk. La ikke andre personer komme i kontakt med elverktøyet eller ledningen. Hold andre vekk fra arbeidsområdet.

• Oppbevar verktøyet sikkert. Når verktøyet ikke brukes skal det oppbevares på et tørt sted, utenfor rekkevidden til barn.

• Ikke overbelast verktøyet. Du arbeider sikrere innenfor det angitte effektområdet.

• Bruk riktig elverktøy. Ikke tving verktøyet til arbeider som er beregnet på kraftigere verktøy. Bruk f.eks. ikke en sirkelsag til å sage av kvister og grener.

• Kle deg riktig. Ikke bruk løsthengende klær eller smykker. De kan feste seg i bevegelige deler. Gummihansker og sklisikre sko anbefales for utearbeider. Bruk hårnett dersom du har langt hår.

• Bruk vernebriller for å hindre at spon blåser inn i øynene, noe som kan forårsake skade. Dersom det blir mye støv kan maskinen kobles til en støvsuger.

• Ikke ødelegg ledningen. Bær ikke maskinen etter ledningen eller trekk i ledningen for å ta ut kontakten fra vegguttaket. Utsett ikke ledningen for varme, olje eller skarpe kanter.

• Fest arbeidsstykket. Bruk skrutvinger eller et skrustykke for å holde fast arbeidsstykket. Det er sikrere enn å bruke hånden og du får begge hendene fri til å jobbe med.

• Strekk deg ikke for mye. Ha godt fotfeste og balanse.

• Pass på tilbehøret. Hold de skarpe og rene. Følg instruksjonene for vedlikehold av tilbehøret. Kontroller ledningen regelmessig og få den reparert av et autorisert verksted dersom den er skadet. Kontroller skjøteledningen regelemessig og bytt den ut dersom den er skadet. Hold håndtakene rene og fri for olje og fett.

• Ta kontakten ut av vegguttaket når verktøyet ikke er i bruk, før service og ved skifte av tilbehør.

• Fjern nøkler. Kontroller at nøkler og justeringsverktøy er fjernet før verktøyet startes.

• Unngå uavsiktlig innkobling. Bær ikke tilkoblet verktøy med fingeren på strømbryteren. Sjekk at strømbryteren er avslått når du kobler verktøyet til strøm.

• Utendørs skjøteledninger. Ute skal det kun brukes skjøteledninger som er beregnet for dette bruk.

• Vær oppmerksom. Se på det du gjør. Bruk sunn fornuft. Bruk ikke verktøyet når du er trett.

• Kontroller verktøyet mot skader før du kobler til strøm. Før videre bruk skal defekte deler og evt. andre skader repareres. Kontroller at de bevegelige delene fungerer skikkelig og ikke klemmer, at ingen deler er sprukket, at alle deler er skikkelig montert. En verneanordning eller annen del som er skadet skal skiftes av et autorisert serviceverksted, dersom ikke annet er oppgitt i bruksanvisningen. Ødelagte strømbrytere må skiftes hos et fagverksted. Bruk ikke elverktøyet dersom strømbryteren ikke kan slås på/av.

• For din personlige sikkerhet. Bruk kun tilbehør og ekstrautstyr som er anbefalt i bruksanvisningen og katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade. Ta vare på disse instruksjonene! DOBBELTISOLERT Ditt verktøy er dobbeltisolert. Det betyr at alle eksterne metalldeler er elektrisk isolert fra strømkilden. Dette oppnås ved at en ekstra bariære plasseres mellom de elektriske og mekaniske delene. Dobbeltisolering betyr øket elektrisk sikkerhet og gjør at maskinen ikke trenger å være jordet. Merk! Dobbeltisolering erstatter ikke normal forsiktighet. Isoleringen finnes for å gi øket beskyttelse mot skade som kan oppstå pga. elektrisk isoleringsfeil i maskinen. SKJØTELEDNING Skjøteledning opp til 30m kan brukes uten at kraften blir dårligere. Obs! Skjøteledning skal kun brukes dersom dette er absolutt nødvendig. Bruk av feil skjøteledning kan resultere i brann og elektrisk støt. Kontroller at skjøteledningen ikke er skadet.43 NORGE MILJØ Når produktet er utslitt, leveres produktet til et egnet oppsamlingssted/kildesortering som finnes i din kommune, eller til et Black & Decker serviceverksted. SERVICE Dersom det skulle oppstå feil på maskinen, lever den alltid inn til et autorisert Black & Decker serviceverksted. Se aktuell prisliste/katalog for øvrig informasjon eller kontakt Black & Decker (Norge) A/S. På grunn av forskning og utvikling kan ovenstående spesifikasjoner endres, dette vil ikke bli meddelt sepparat.

Black & Decker (Norge)A/S garanterer i henhold til garantivilkår som finnes hos Black & Decker (Norge) A/S. Disse inneholder bl.a: Black & Decker (Norge) A/S garanterer at maskinen er uten material-eller fabrikasjonsfeil ved levering. Garantien gjelder 24 måneder fra levering. Black & Decker påtar seg kostnadsfritt å reparere eller bytte ut maskinen etter eget valg. For å påberope feil som omfattes av garantien skal kjøperen underrette nærmeste Black & Decker autoriserte serviceverksted om feilen innen fjorten dager etter at feilen oppdages. Kjøperen skal kunne fremvise kvittering, faktura eller annet kjøpsbevis som viser hvor og når maskinen ble kjøpt. Kjøperen skal for egen regning levere maskinen udemontert til nevnte serviceverksted eller til kjøpsstedet. For konsumentkjøp gjelder dessuten Kjøpsloven som regulerer forholdet mellom forhandler og kunde. TILBEHØR Black & Decker tilbyr en komplett serie av tilbehør. For ytterligere informasjon henvend deg til en Black & Decker forhandler. Bruk bare Black & Decker/ Piranha orginaltilbehør. TEKNISKE DATA Verktøyets lydnivå er overenstemmende med gjeldende EU-lover. Vi anbefaler at det blir tatt nødvendige sikkerhetstiltak dersom lyden er plagsom. Dette skjer normalt ved et lydnivå som er over 85 dB(A). Produktet ditt har noen eller alle disse funksjonene. Merk: Denne bruksanvisningen dekker også bestillingsnumre som slutter på en bokstav. På emballasjen finner du informasjon om ditt produkt. FUNKSJONER

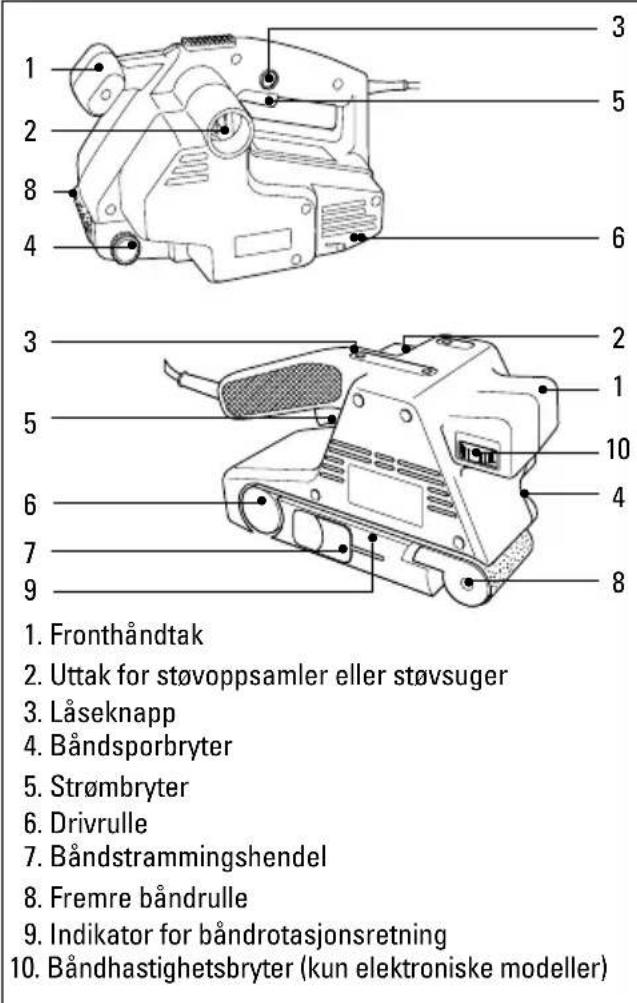

2. Uttak for støvoppsamler eller støvsuger

9. Indikator for båndrotasjonsretning

Når du skal starte maskinen, trykker du inn strømbryteren (5). Du slår den av ved å slippe strømbryteren. Gjør slik hvis du ønsker kontinuerlig drift: Trykk ned strømbryteren (5). Trykk ned låseknappen (3) og slipp strømbryteren. Gjør slik når du vil slå av båndsliperen: Trykk ned strømbryteren slik at låseknappen blir utløst. Slipp strømbryteren.

ELEKTRONISKE MODELLER) Ved hjelp av hastighetsbryteren for båndet kan du oppnå et perfekt resultat. Forskjellige faktorer påvirker resultatet (arbeidsemnet, hastigheten og grovheten på slipepapiret). Oversikten nedenfor gjør det lettere å velge riktig hastighet og slipepapir til jobben. Materiale Bryterposisjon Slipepapir Hardt tre 5 - maks. 80 Finér 3 - 4 150 Sponplater maks. 60/80 Plast 2 - 5 100 Stål 5 - maks. 80 Fjerning av maling 6 - maks. 40/60 Balsatre 1 - 3 100 Akryl 1 - 2 100

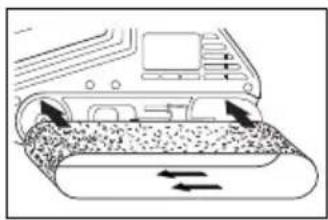

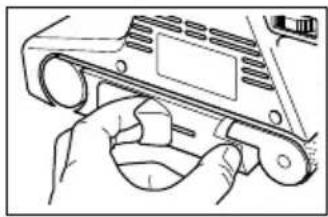

Trekk ut støpselet. Trekk i hendelen (7), slik at slipebåndet frigjøres. Trekk slipebåndet av de to rullene. Plasser det nye slipebåndet på fremre og bakre rulle. Pass på at pilene på slipebåndet og på båndsliperen peker i samme retning. Skyv hendelen (7) bakover, slik at slipebåndet strammes. Sjekk at beltet står rett.

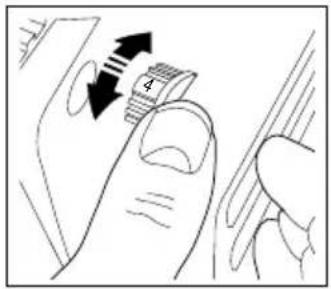

Gjør slik etter at du har byttet slipebånd: Sett i støpselet og slå på båndsliperen. Sjekk at båndet går parallelt med ytre kant på motorhuset. Hvis det er nødvendig å justere beltet, dreier du båndsporbryteren (4) med eller mot klokken etter behov, til slipebåndet går parallelt med ytre kant. Når du dreier bryteren med klokken, flyttes båndet mot innsiden av motorhuset. Når du dreier bryteren mot klokken, flyttes båndet mot utsiden av motorhuset. STØVOPPSAMLING Når du bruker båndsliperen, lager du støv og smuss. Det er viktig at du enten bruker en støvoppsamler (KA75/KA83) eller kopler til en støvsuger (KA75). Begge tilkoples på samme måte. Trekk ut støpselet. Sett plastmunnstykket til støvoppsamleren inn i støvuttaket på båndsliperen og skyv helt inn ved å holde i trådrammen på støvoppsamleren. Når du skal ta av støvoppsamleren, trekker du ut støpselet og trekker plastmunnstykket ut av uttaket. Merk: Pass på at ikke støvoppsamleren blir alt for full. Tøm støvoppsamleren hvert 5. minutt. Forsiktig: Når du arbeider med metallflater, må du ikke bruke støvoppsamler eller støvsuger, fordi det oppstår gnister. Bruk vernebriller. På grunn av brannfaren må du ikke bruke båndsliperen til å slipe overflater av magnesium. TIPS

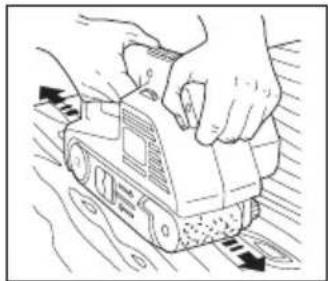

• Du må alltid starte båndsliperen før den kommer i kontakt med arbeidsflaten og vente med å slå den av til du har fjernet den fra overflaten igjen.

• Du kan bruke båndsliperen som benkmontert slipemaskin. Holder er tilgjengelig fra Black & Decker som tilleggsutstyr.

• Om mulig bør du sette fast arbeidsemnet på benken.

• Du kan bruke side- og gjæringsmalen til å støtte arbeidsemnet når du benkmonterer båndsliperen. Side- og gjæringsmalen er tilgjengelig som

NORGE tilleggsutstyr, og kan også være nyttig når du skal slipe falser og skråkanter. Slip tre i fiberretningen.

• Når du sliper små arbeidsemner, kan det være lurt å bruke tverrmating (tilgjengelig som tilleggsutstyr).

• Sliperammen er til hjelp når du sliper store overflater. Den gir kontroll over slipingen og sikrer en jevn overflate.

• Bruk riktig slipebånd. Oversikten under justering av båndhastighet viser hva slags slipepapir du bør velge. VEDLIKEHOLD Du må aldri utøve for mye trykk når du bruker båndsliperen. Da kan maskinen overbelastes, og motoren eller arbeidsemnet kan skades. Hvis båndsliperen blir for varm, lar du den gå uten belastning i 2 minutter. Kjøleventilene må ikke tildekkes. Gjør slik når du skal rengjøre båndsliperen: Trekk ut støpselet. Bruk en ren pensel til å børste ventiler og kanaler. Rengjør motorhuset med en ren, fuktig klut (bruk Iikke løsemidler, bensin eller terpentin). Når du skal rengjøre slipebåndet, holder du en stålbørste inn mot beltet mens du lar maskinen gå.

Veid lydtrykk er 98dB (A) Veid lydeffekt er 111dB (A) Hånd/Arm veid vibrasjon er <2.5m/s
