MANUAL DE UTILIZADOR KA83E BLACK & DECKER

FUNZIONAMENTO DELLA LEVIGATRICE A NASTRO

FUNZIONAMENTO DELLA LEVIGATRICE A NASTRO

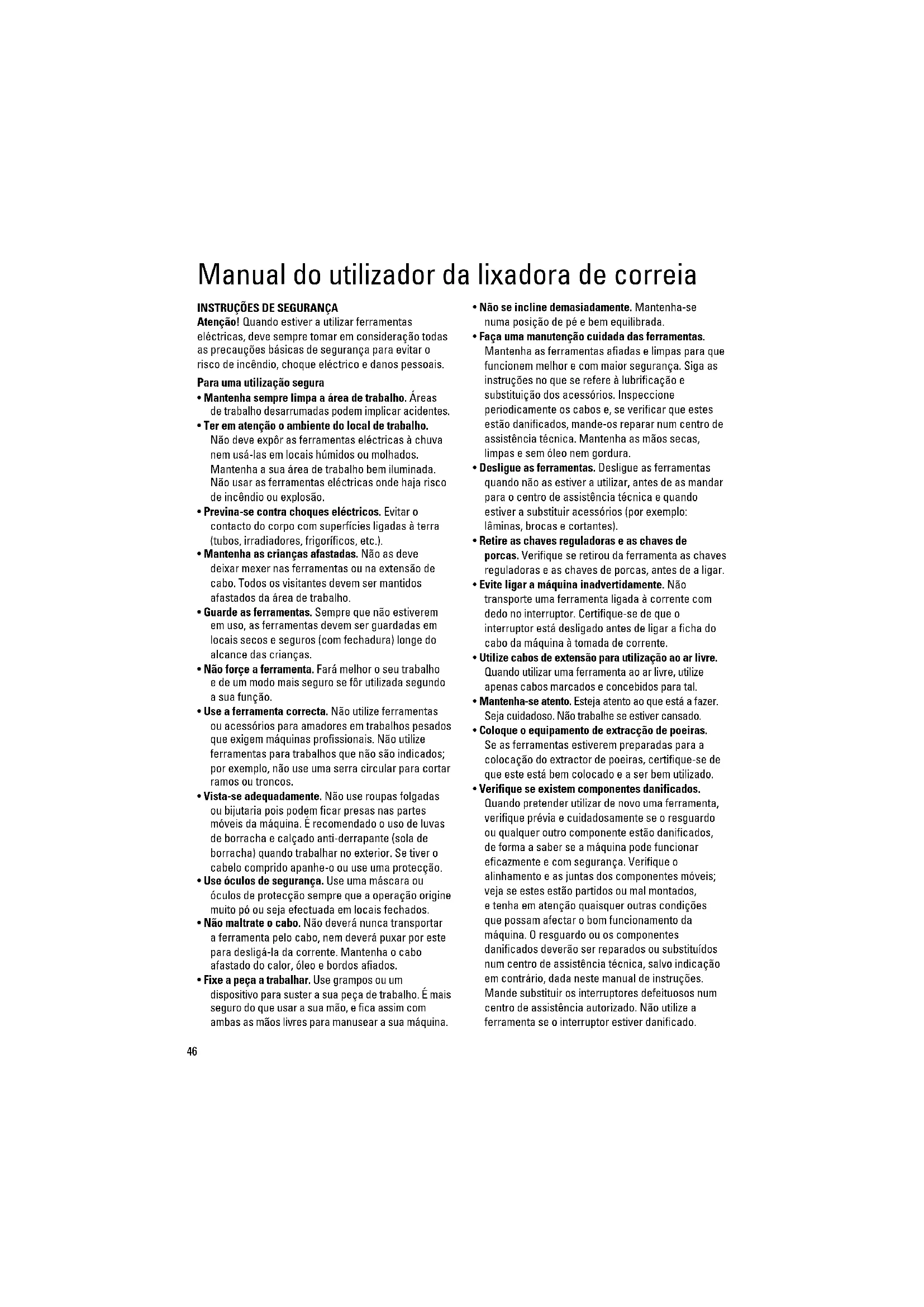

Atenção! Quando estiver a utilizar ferramentas eléctricas, deve sempre tomar em consideração todas as precauções básicas de segurança para evitar o risco de incêndio, choque eléctrico e danos pessoais. Para uma utilização segura

• Mantenha sempre limpa a área de trabalho. Áreas de trabalho desarrumadas podem implicar acidentes.

• Ter em atenção o ambiente do local de trabalho. Não deve expôr as ferramentas eléctricas à chuva nem usá-las em locais húmidos ou molhados. Mantenha a sua área de trabalho bem iluminada. Não usar as ferramentas eléctricas onde haja risco de incêndio ou explosão.

• Previna-se contra choques eléctricos. Evitar o contacto do corpo com superfícies ligadas à terra (tubos, irradiadores, frigoríficos, etc.).

• Mantenha as crianças afastadas. Não as deve deixar mexer nas ferramentas ou na extensão de cabo. Todos os visitantes devem ser mantidos afastados da área de trabalho.

• Guarde as ferramentas. Sempre que não estiverem em uso, as ferramentas devem ser guardadas em locais secos e seguros (com fechadura) longe do alcance das crianças.

• Não forçe a ferramenta. Fará melhor o seu trabalho e de um modo mais seguro se fôr utilizada segundo a sua função.

• Use a ferramenta correcta. Não utilize ferramentas ou acessórios para amadores em trabalhos pesados que exigem máquinas profissionais. Não utilize ferramentas para trabalhos que não são indicados; por exemplo, não use uma serra circular para cortar ramos ou troncos.

• Vista-se adequadamente. Não use roupas folgadas ou bijutaria pois podem ficar presas nas partes móveis da máquina. É recomendado o uso de luvas de borracha e calçado anti-derrapante (sola de borracha) quando trabalhar no exterior. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

• Use óculos de segurança. Use uma máscara ou óculos de protecção sempre que a operação origine muito pó ou seja efectuada em locais fechados.

• Não maltrate o cabo. Não deverá nunca transportar a ferramenta pelo cabo, nem deverá puxar por este para desligá-la da corrente. Mantenha o cabo afastado do calor, óleo e bordos afiados.

• Fixe a peça a trabalhar. Use grampos ou um dispositivo para suster a sua peça de trabalho. É mais seguro do que usar a sua mão, e fica assim com ambas as mãos livres para manusear a sua máquina.

• Não se incline demasiadamente. Mantenha-se numa posição de pé e bem equilibrada.

• Faça uma manutenção cuidada das ferramentas. Mantenha as ferramentas afiadas e limpas para que funcionem melhor e com maior segurança. Siga as instruções no que se refere à lubrificação e substituição dos acessórios. Inspeccione periodicamente os cabos e, se verificar que estes estão danificados, mande-os reparar num centro de assistência técnica. Mantenha as mãos secas, limpas e sem óleo nem gordura.

• Desligue as ferramentas. Desligue as ferramentas quando não as estiver a utilizar, antes de as mandar para o centro de assistência técnica e quando estiver a substituir acessórios (por exemplo: lâminas, brocas e cortantes).

• Retire as chaves reguladoras e as chaves de porcas. Verifique se retirou da ferramenta as chaves reguladoras e as chaves de porcas, antes de a ligar.

• Evite ligar a máquina inadvertidamente. Não transporte uma ferramenta ligada à corrente com dedo no interruptor. Certifique-se de que o interruptor está desligado antes de ligar a ficha do cabo da máquina à tomada de corrente.

• Utilize cabos de extensão para utilização ao ar livre. Quando utilizar uma ferramenta ao ar livre, utilize apenas cabos marcados e concebidos para tal.

• Mantenha-se atento. Esteja atento ao que está a fazer. Seja cuidadoso. Não trabalhe se estiver cansado.

• Coloque o equipamento de extracção de poeiras. Se as ferramentas estiverem preparadas para a colocação do extractor de poeiras, certifique-se de que este está bem colocado e a ser bem utilizado.

• Verifique se existem componentes danificados. Quando pretender utilizar de novo uma ferramenta, verifique prévia e cuidadosamente se o resguardo ou qualquer outro componente estão danificados, de forma a saber se a máquina pode funcionar eficazmente e com segurança. Verifique o alinhamento e as juntas dos componentes móveis; veja se estes estão partidos ou mal montados, e tenha em atenção quaisquer outras condições que possam afectar o bom funcionamento da máquina. O resguardo ou os componentes danificados deverão ser reparados ou substituídos num centro de assistência técnica, salvo indicação em contrário, dada neste manual de instruções. Mande substituir os interruptores defeituosos num centro de assistência autorizado. Não utilize a ferramenta se o interruptor estiver danificado.47 PORTUGUÊS

• Atenção! A utilização de acessórios não recomendados neste manual de instruções pode constituir um risco para segurança do utilizador.

• Deixe a reparação da ferramenta a cargo de um técnico especializado. Este aparelho eléctrico está em conformidade com as principais regras de segurança. As reparações só devem ser efectuadas por técnicos especializados e com peças de origem, pois caso contrário, o utilizador poderá ser alvo de danos pessoais graves. Guarde estas instruções! ISOLAMENTO DUPLO A ferramenta está duplamente isolada, o que significa que todas as peças metálicas externas estão isoladas da tomada de alimentação. Este isolamento duplo obtém-se por meio de uma camada de material de isolamento, colocada entre as peças eléctricas e mecânicas. Assim, a ferramenta não necessita de ser ligada à terra. Nota: O isolamento duplo não substitui as precauções de segurança normais, que devem ser cumpridas durante a utilização desta ferramenta. O sistema de isolamento serve como protecção adicional contra ferimentos resultantes de uma possível falha no isolamento eléctrico interno da ferramenta.

Assegure-se que a fonte de energía é igual à voltagem indicada na placa de caracteristicas. Esta mâquina é fornecida com um cabo de dois fios condutores.

Pode utilizar até 30 metros (100 pés) de cabo de extensão com dois fios condutores da Black & Decker, sem que isso implique uma perda de potência.

FERRAMENTAS VELHAS E O MEIO AMBIENTE

Se algum dia quiser substituir a sua ferramenta ou chegar à conclusão de que esta já não tem nenhuma utilidade, pense na protecção do meio ambiente. Os centros de assistência técnica da Black & Decker aceitam as suas ferramentas antigas, destruindo-as de uma forma ecologicamente segura.

GARANTIA BLACK & DECKER

Se esta máquina apresentar algum defeito de material ou fabrico, dentro dos 24 meses seguintes à data da sua aquisição, a Black & Decker garante quer a reparação, por substituição das peças defeituosas, quer a eventual substituição da própria máquina, sem quaisquer encargos desde que:

• A máquina seja entregue em qualquer centro de assistência autorizado da Black & Decker acompanhada de um documento comprovativo da sua compra.

• A máquina tenha sido utilizada de acordo com a sua especificação profissional ou amadora.

• A máquina não tenha sido utilizada para trabalhos profissionais se estiver catalogada para uso amador.

• Não tenha sido tentada qualquer reparação por pessoal não autorizado pela Black & Decker. SERVIÇO PÓS-VENDA DA BLACK & DECKER A Black & Decker tem à sua disposição, a nivel nacional, uma rede de assistência técnica, delegação própria, concessionários e reparadores autorizados, cujo objectivo é prestar-lhe um serviço excelente e reparações rápidas, onde poderá, também, encontrar os acessórios e peças necessárias para que possa usufruir de todas as potencialidades da sua máquina. Peças ou acessórios não genuínos Black & Decker podem danificar ou reduzir as capacidades da sua máquina e pôr em perigo a sua utilização. A garantia da máquina pode ser afectada em tais circunstancias. A NOSSA POLÍTICA DE ASSISTÊNCIA PÓS-VENDA É objectivo da Black & Decker que os seus clientes estejam totalmente satisfeitos, quer com os seus produtos quer com o seu serviço pós-venda. Para tanto não hesite em contactar o centro de assistência mais próximo da sua área sempre que entender necessário

ACESSÓRIOS O desempenho da sua máquina depende em muito dos acessórios que utilizar. A Black & Decker garante um padrão de qualidade elevado no fabrico dos seus acessórios, que foram concebidos para garantir um máximo rendimento da sua ferramenta. Ao adquiri-los, está a garantir um melhor rendimento da sua máquina.

O nível de pressão sonora desta ferramenta está de acordo com a legislação da CEE. Recomenda-se a utilização de meios apropriados para protecção dos ouvidos, se o nível do ruido se tornar incómodo. Isto equivale normalmente a uma pressão superior a 85dB (A). Nota: Este manual é ainda válido para números de catálogo que possuam uma letra como sufixo. Ver a embalagem da máquina para detalhes sobre o produto. Black & Decker reserva-se o direito de alterar as características dos seus produtos sem aviso prévio.48 Este produto possui algumas ou todas estas características. CARACTERÍSTICAS

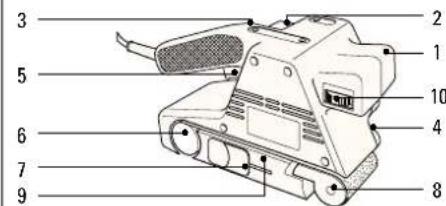

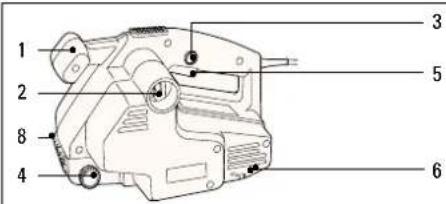

2. Saco de recolha de poeiras ou ligação para

3. Interruptor de bloqueio

4. Botão de ajuste do alinhamento

5. Interruptor de ligar/desligar

6. Cilindro de transmissão

7. Alavanca de tensão da correia de lixar

8. Cilindro dianteiro da correia de lixar.

9. Indicador da direcção de rotação da correia

10. Controle de velocidade da correia

UTILIZAÇÃO DA LIXADORA DE ROLOS

Para ligar a lixadora, pressione o interruptor de ligar/desligar (5). Para desligar a lixadora, liberte o mesmo interruptor. Se necessitar de utilizar o modo de funcionamento contínuo, proceda da seguinte forma: Pressione o interruptor de ligar/desligar (5). Pressione o botão de bloqueio (3) e liberte o interruptor de ligar/ desligar. PORTUGUÊS Para desligar a lixadora, proceda da seguinte forma: Pressione o interruptor de ligar/desligar, para libertar o botão de bloqueio. Liberte o interruptor de ligar/desligar.

CONTROLE DA VELOCIDADE DA CORREIA

(APENAS MODELOS ELECTRÓNICOS) O controle de velocidade da correia permitir-lhe-á obter o melhor acabamento possível. A qualidade do acabamento depende de inúmeros factores (material, velocidade e grão). A tabela seguinte ajudá-lo-á a seleccionar a velocidade e o grão correctos para o trabalho a desempenhar: Material Posição electrónica Grão/lixa Madeira/dura 5-max 80 Contraplacado 3-4 150 MDF max 60/80 Plástico 2-5 100 Ferro 5-max 80 Tinta 6-max 40/60 Balsa 1-3 100 Acrílico 1-2 100

MUDAR A CORREIA DE LIXAR

Proceda da seguinte forma: Desligue a ficha da tomada de corrente. Puxe a alavanca (7) para aliviar a tensão da correia de lixar. Retire a correia de lixar dos dois cilindros. Coloque a nova correia nos cilindros dianteiro e traseiro, certificando-se de que as setas da correia de lixar e da lixadora apontam na mesma direcção. Pressione a alavanca (7) em direcção à traseira para apertar a correia de lixar. Verifique o alinhamento da correia de lixar. AJUSTE DO ALINHAMENTO DA CORREIA DE LIXAR Após a substituição a correia de lixar, proceda da seguinte forma:

• 49 PORTUGUÊS Coloque a ficha na tomada e ligue a lixadora. Verifique se a correia de lixar se encontra com a margem exterior alinhada com a caixa do motor. Para ajustar o alinhamento, rode o botão de ajuste do alinhamento (4) no sentido dos ponteiros do relógio ou no sentido contrario, conforme necessário, até que a correia se encontre alinhada com a caixa do motor. Se rodar o botão de ajuste da correia de lixar no sentido dos ponteiros do relógio, a correia mover-se-á para o interior da caixa do motor. Se rodar o botão no sentido contrário, a correia mover-se-á para o exterior da caixa do motor.

A utilização da lixadora produzirá poeira e grãos. Por essa razão, é essencial a utilização de um saco de recolha de poeiras (KA75/KA83), ou de um aspirador (KA75). A conexão do saco recolha de poeiras, ou do aspirador, efectua-se da seguinte forma: Desligue a ficha da tomada de corrente. Coloque o bocal plástico do saco de recolha de poeiras na saída de poeiras da lixadora e empurre com firmeza até o mesmo se encontrar na posição correcta, apertando-o com a braçadeira de arame do saco de recolha de poeiras. Para retirar o saco de recolha de poeiras, desligue a ficha da tomada de corrente, e puxe o bocal de plástico da saída da lixadora. Nota: Não encha demasiado o saco. Esvazie o saco a cada 5 minutos. Atenção: Quando trabalhar em superfícies metálicas, não utilize o saco de recolha de poeiras ou o aspirador, devido à produção de faíscas. Utilize óculos de protecção. Devido ao perigo de incêndio, não utilize a lixadora de correia em superfícies de magnésio.

CONSELHOS DE UTILIZAÇÃO

• Ligue sempre a lixadora de correia antes de colocar em contacto com a peça a trabalhar, e não a desligue a lixadora enquanto esta se encontrar em contacto com a mesma.

• Seleccione a velocidade de correia correcta para o trabalho a efectuar (apenas modelos electrónicos).

• Segure sempre a lixadora com ambas as mãos.

• Se quiser, poderá utuilizar a sua lixadora de correia como uma lixadora de bancada. A Black & Decker coloca á sua disposição um suporte para esse efeito.

• Sempre que possível, fixe a peça a trabalhar numa bancada. Ao lixar madeiras, siga sempre a direcção do grão.

• Se utilizar a lixadora de correia como uma lixadora de bancada, poderá utilizar as guias lateral e angular para orientar a direcção da peça a trabalhar. A Black & Decker coloca as guias à sua disposição como acessórios. As guias são igualmente úteis para trabalhar rebites e superficios boleadas.

• Utilize a guia em cruz para lixar peças pequenas. A guia encontra-se disponivel como acessório.

• A armação para lixar ajudá-lo-á ao lixar grandes superficies, permitindo-lhe um melhor controle na remoção de material, e assegurando-lhe uma superdicie plana.

• Utilize a correia de lixar correcta. As indicações de grão na tabela de selecção de velocidade ajudá-lo ao na escolha.da correia adequada.

CUIDADOS COM A FERRAMENTA

Não exerça uma força excessiva ao utilizar a lixadora. Se o fizer poderá causar o sobreaquecimento da mesma, e danificar o motor ou a peça de trabalho. Se a lixadora aquecer demasiado, faça-a funcionar sem carga durante 2 minutos. Mantenha sempre as entradas de ar desobtruídas. Para limpar a lixadora, proceda da seguinte forma: Desligue a ficha da tomada de corrente. Utilize um pincel seco e limpo para limpar os orifícios de ventilação e as condutas. Limpe o exterior50 PORTUGUÊS utilizando um tecido limpo e húmido (não use solventes, petróleo ou terebintina). Para limpar a correia de lixar encoste uma escova de arame à correia, e mantenha a lixadora a funcionar durante alguns instantes.

CE DECLARAÇÃO DE CONFORMIDADE

Declaramos que os produtos: KA75, KA75E, KA83, KA83E estão de acordo com 89/392/EEC, 89/336/EEC,

EN55014, 73/23/EEC, EN55104, EN50144, EN61000

Pressão sonora 98dB (A) Potência sonora 111dB (A) Vibração <2.5m/s
