BRUKSANVISNING KA110E BLACK & DECKER

För att få ut mesta möjliga av Din produkt från Black & Decker ber vi Dig att läsa säkerhets-instruktionerna och bruksanvisningen noga. Om Du har några frågor beträffande innehållet i denna bruksanvisning kan du vända Dig till vår kundtjänst eller till en av oss auktoriserad serviceverkstad. På Internet, adress; www.2helpU.com finns en förteckning av alla våra auktoriserade serviceverkstäder.

Brugermanuel for slider

SIKKERHEDSINSTRUKTIONER

Slipemaskinen kan brukes på en av to måter: med slipeskiven enten med den spisse detaljdelen foran på slipemaskinen eller med den firkantede delen foran på slipemaskinen.

SETTE PÅ SANDPAPIR

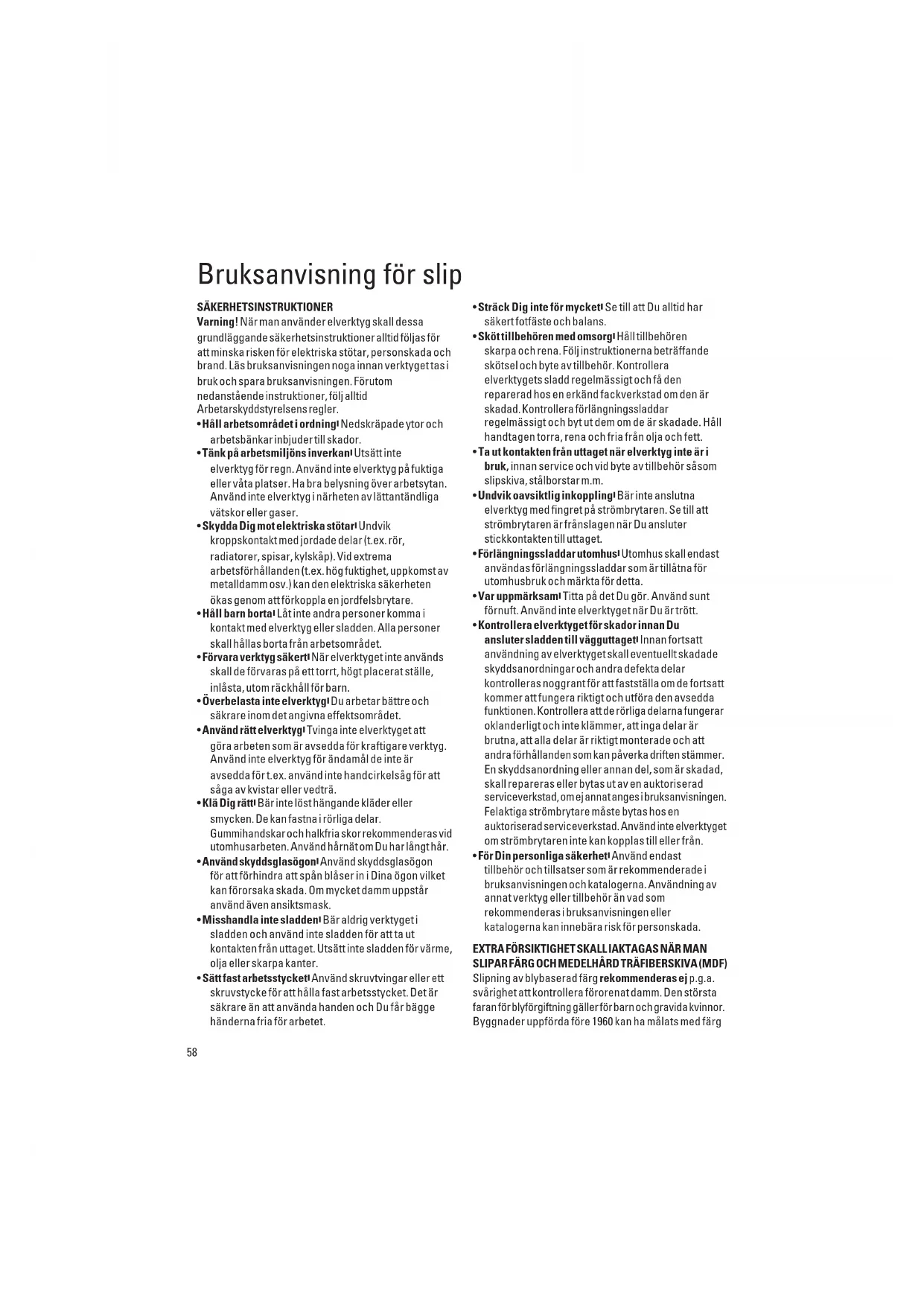

Bruksanvisning för slip

SÄKERHETSINSTRUKTIONER

Varning! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. Läs bruksanvisningen noga innan verktygettas i bruk och spara bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddstyrelsens regler.

• Håll arbetsområdet i ordning! Nedskräpade ytor och arbetsbänkar inbjuder till skador.
• Tänk på arbetsmiljöns inverkan! Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.
• Skydda Dig mot elektriska stötar! Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas genom attförkoppla en jordfelsbrytare.
• Håll barn borta! Låt inte andra personer komma i kontakt med elverktyg eller sladden. Alla personer skall hållas borta från arbetsområdet.
• Förvara verktyg säkerti När elverktyget inte används skall de förvaras på ett torrt, högt placerat ställe, inlåsta, utom räckhåll för barn.
• Överbelasta inte elverktyg! Du arbetar bättre och säkrare inom det angivna effektsområdet.
• Använd rätt elverktygl Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för t.ex. använd inte handcirkelsäg för att såga av kvistar eller vedträ.
• Klä Dig rättl Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd härnät om Du har längt här.
• Använd skyddsglasögon! Använd skyddsglasögon för att förhindra att spän blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.
• Misshandla inte sladden! Bär aldrig verktygeti sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

• Sätt fast arbetsstycket! Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.

• Sträck Dig inte för mycket! Se till att Du alltid har säkert fotfäste och balans.

• Sköt tillbehören med omsorg! Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.
  • Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av tillbehör såsom slipskiva, stålborstar m.m.
• Undvik oavsiktlig inkoppling! Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.
• Förlängningssladdar utomhus ^1 Utomhus skall endast användas förlängningssladdar som är tillåtna för utomhusbruk och märkta för detta.
• Var uppmärksam! Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.
• Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget! Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om de fortsatt kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, attinga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en auktoriserad serviceverkstad, om ej annatanges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en auktoriserad serviceverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.
• För Din personliga säkerhet! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada.

EXTRA FÖRSIKTIGHET SKALLIAKTAGAS NÄRMAN SLIPAR FÄRG OCH MEDELHÅRD TRÄFIBERSKIVA (MDF)

Slipning av blybaserad färg rekommenderas ej p.g.a. svårighet att kontrollera förorenat damm. Den största faran för blyförgiftning gäller för barn och gravida kvinnor. Byggnader uppförda före 1960 kan ha målats med färg

SVERIGE

innehållande bly och sedan täckts med ytterligare ett lager färg. Det är viktigt att kontrollera om färgen innehåller bly innan man börjar slipa. Denna test kan göras med en blydetektor eller av en professionell målare. Om Du är osäker rekommenderar vi att följande försiktighet iakttages vid slipnig av färg eller träfiberskiva.

PERSONLIG SÄKERHET

Barn eller gravida kvinnor skall inte vara i närheten av det arbetsområde som slipas innan fullständig rengöring har utförts.

Andingsmask skall bäras av de personer som befinner sig i arbetsområdet. Filtret skall bytas ut varje dag eller närhelst den som använder filtrer får svårighet at andas.

Obs: Använd endast andningsmask som är avsedd för arbete med blyfärg eller gaser. Vanliga färgmasker har inte samma skyddseffekt.

För att undvika att få i sig färgpartiklar skall man inte äta, dricka eller röka inom arbetsområdet. Den person som arbetar i slipområdet skall göra rent och tvätta sig ordentligt innan man äter, dricker eller röker. Damm kan fastna på mat, dryck etc, därför skall mat inte finnas i arbetsområdet.

MILJÖ

Färg skall tags bort på ett sådant sätt att minsta möjliga mängd damm uppstår. Områden därfärg tages bort skall täckas av plastskynken.

Slipning skall utföras på ett sådant sätt att man reducerar risken för färgdamm utanför arbetsområdet.

RENGÖRING OCH AVYTTRING

Alla arbetsytor skall dagligen dammsugas och rengöras noggrant under den tid som arbetet pågår. Dammsugspåsar och filter skall bytas regelbundet. Kläder, dammskydd, leksaker, tvättbara möbler och redskap skall tvättas noggrant innan de användsigen.

Spar dessa instruktioner!

DUBBELISOLERING

Ditt verktyg är dubbelisolerat. Det betyder att alla externa metalldelar är elektriskt isolerade från nätet. Det görs genom att placera isolerspärrar mellan de elektriska och mekaniska detaljerna, vilket gör det onödigt att jorda verktyget.

Observera! Dubbelisolering ersätter inte normal försiktighet. Isoleringen finns för att ge ökat skydd mot skada som uppstår på grund av elektriskt isoleringsfel inuti maskinen.

FÖRLÄNGNINGSSLADD

Förlängningssladd upp till 30m längd kan användas utan att kraften går förlorad. Obs! Förlängningssladd

skall endast användas om det är absolut nödvändigt. Användning av felaktig förlängningssladd kan resultera i brand och elektrisk stöt. Vid användning av förlängningssladd, kontrollera att sladden inte är skadad.

MILJÖ

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en Black & Decker serviceverkstad.

SERVICE

Skulle fel uppstå på maskinen lämna då alltid in den till en auktoriserad serviceverkstad (se aktuell katalog för vidare information eller kontakta Black & Decker AB). Om Du har några frågor, kontakta Black & Decker kundtjänst eller en auktoriserad serviceverkstad. Förteckning över våra auktoriserade serviceverkstäder finns på Internet, www.2helpU.com.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

Black & Decker AB lämnar garanti enligt särskilda garantivillkor som finns tillgängliga hos Black & Decker AB. Dessa innebär bl.a: Black & Decker AB garanterar att maskinen är fri från material- eller fabrikationsfel vid leverans. Garantin gäller 24 månader från leveransen. Black & Decker åtar sig att kostnadsfritt reparera eller byta ut maskinen efter eget val. För att rätt åberopa fel som omfattas av garanti skall köparen underrätta närmaste Black & Decker auktoriserad serviceverkstad om felet inom fjorton dagar efter det att felet upptäckts eller bort upptäckas. Köparen skall därvid uppvisa kvitto, faktura eller annat inköpsbevis som visar var och när maskinen inköptes. Köparen är skyldig att på egen bekostnad lämna maskinen odemonterad till nämnda serviceverkstad eller till inköpsstället. För konsumentköp gäller dessutom i tillämpliga delar Konsumentköplagen som reglerar förhållandet mellan återförsäljare och köpare.

TILLBEHÖR

Black & Decker erbjuder en komplett serie av tillbehör. För närmare information, vänd Dig till en av Black & Deckers återförsäljare. Använd bara Black & Decker eller Piranha originaltillbehör.

TEKNISKA DATA

Verktygets ljudnivå är i enlighet med gällande EG-lagstiftning. Vi rekommenderar att vidta erforderliga försiktighetsåtgärder, om ljudnivån är besvärande. Det sker normalt vid en ljudnivå som överstiger 85dB (A).

SVERIGE

Obs: Denna bruksanvisning täcker även katalognummer med suffixet/s. Se kartongen för detaljer angående produkten.

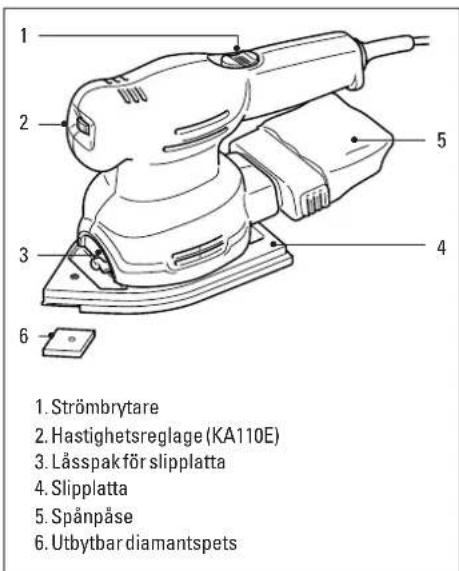

DETALJBESKRIVNING

1. Strömbrytare 2. Hastighetsreglage (KA110E) 3. Låsspak för slipplatta 4. Slipplatta 5. Spånpåse 6. Utbytbar diamantspets

ATTANVÄNDASLIPEN

För att sätta på slipmaskinen, skjut på/av-strömbrytaren framåttillsmarkeringen "I" syns. För att stänga av slipmaskinen, skjut på/av-strömbrytaren bakåttillsmarkeringen

"0" syns. Innan slipmaskinen ansluts till strömsuttaget bör man kontrollera att den är avstängd.

Hastighetsreglaget(2) ger bäst prestanda för alla material. Som en allmän regel gäller att låg hastighet används för polering och slipning av akryl/syntetiska material och

hög hastighet används för trä och metall.

Material Hastighetsinställning

Hårtträslag (Bok) 4-5

Mjukt träslag (Fur) 4-5

Faner3-4

Syntetiska material2-3

Akrylplast1-3

Icke-järnhaltiga metaller 4-5

Stål3-4

Lack-ochfärgborttagning3-5

Polering 1-2

Rostborttagning 4-5

BORTTAGNING OCH MONTERING AV SLIPPLATTAN

Gör på följande sätt:

Drag ut kontakten urvägguttaget.

Vrid slipplattans låsspak (3) motsols (åt vänster sett från slipmaskinens framsida) och lyft bort slipmaskinen från slipplattan.

För att montera tillbaks slipplattan, placera slipmaskinens bakdel i läspunkterna på slipplattan och tryck ned framdelen. Slipplattans låsspakvrids därefter medsols (åt

höger sett från slipmaskinens framsida) till spärrat läge. Obs: Kontrollera att spaken är helt nedtryckt innan slipmaskinen används.

Slipmaskinen kan användas på två olika sätt, antingen med slipplattans spetsiga detaljdel riktad mot slipmaskinens framdel eller med dess fyrkantiga del riktad mot slipmaskinens framsida.

MONTERING AV SLIPPAPPER

Till slipmaskinen används skurna, stansade ark med nylonbaksida av en viss storlek och form.

Gör på följande sätt för att montera sandpappret: Drag ut kontakten ur vägguttaget.

Tag bort de två rombformade spetsarna från arket.

Placera slippappret på den spetsiga plattan, se till att hålen i pappret och på plattan är i linje med varandra.

SVERIGE

H B a

Använd aldrig slipen utan monterad slippappersskiva. Varje slippappersark har en borttagbar spets med två reservspetsar. För att få maximal användning av varje ark, kan spetsen tas bort och vändas när den främre delen är sliten. När hela spetsen slitits ut skall den ersättas med en ny. Nya spetsar finns tillgängliga som tillbehör.

Spetsen på bakgrundspapperetkan tas bort. När den främre delen är sliten, vänds spetsen. När spetsen är helt nedsliten skall den bytas ut. Reservspetsar finns att köpa som tillbehör. När spetsens plasthållare är sliten, tas skruven bort och hållaren vänds. Reservhållare finns att köpa som tillbehör.

Större delen av dammet från arbetsytan samlas i spånpåsen. Fläkten på din slip suger upp dammet från ytan genom hålen i basen. Dammet passerar sedan genom fläktskyddet in i spånpåsen. Slipmaskinen kan anslutas till en dammsugare för att avlägsna damm. En särskild adapter finns tillgänglig som tillbehör från Black & Decker.

BORTTAGNING OCH TÖMNING AV SPÅNPÅSE

Drag ut kontakten ur vägguttaget.

Håll slipen lodrätt med spånpåsen nedåt. Drag bort påsen försiktigt genom att hålla i greppen på varje sida om spånpåsen. Töm spånpåsen och sätt sedan tillbaks den

på slipen. Ett klickande ljud hörs när spånpåsen monterats korrekt. Tvätta ej spånpåsen. Töm spånpåsen var tionde minut.

ARBETSTIPS

• Slipa alltid längs träets fiberriktning. Om du slipar
  mot fiberriktningen kommer virvelmärken att skapas.
• Slipmaskinen kan användas på två olika sätt,

antingen i detaljläge för åtkomst i hörn eller i planslipningsläge för slipning mot kanter.

• Byt ut slitna sandpapper.
• Använd korrekt grad av sandpapper. Grovt sandpapper ger snabb borttagning av material men skapar en grovyta. Fint sandpapper avlägsnar mindre material men ger en slätare yta. Som en allmän regel, börja med grovt sandpapper och avsluta med fint sandpapper.

Håll alltid slipmaskinen med bägge händerna.

VERTYGSSKÖTSEL

Tryck ej för hårt på slipmaskinen när den används. Det kan göra att slipmaskinen överhettas. Om slipmaskinen blir för het skall den drivas utan belastning i 2 minuter. Håll ventilationsöppningarna på motorhuset öppna. Gör på följande sätt för att rengöra slipmaskinen: Drag ut kontakten ur vägguttaget. Använd en ren, torr pensel för att rengöra ventilationsöppningar och kanaler. Rengör maskinhuset med en ren, fuktad trasa (använd ejlösningsmedel, bensin eller terpentin).

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Viförklarar att verktygen: KA110, KA110E

överenstämmermed 89/392/EEC, 89/336/EEC. EN55014, 73/23/EEC, EN55104, EN50144

Vägt ljudtryck är 81dB (A)

Hand/arm vägd vibration är <2.5m/s²

150W, 10500/min

effrankeratkuvert, och sand det genastill Black & Deckers

Sverige Var vaning klipp ur denna del. Skiry Ditt namn och adres pa

KuoriYilla olivean parkalliesen Black & Decker osoliteseen.
