MANUAL DE USUARIO REVDS12C BLACK & DECKER

¡Advertencia! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones suministradas con esta herramienta eléctrica. El incumplimiento de las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” que aparece en las advertencias se reere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. Las áreas en desorden u oscuras pueden provocar accidentes. b. No utilice herramientas eléctricas en entornos con peligro de explosión, como aquellos en los que haya líquidos, gases o polvos inamables. Las herramientas eléctricas originan chispas que pueden inamar el polvo o los gases. c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Las distracciones pueden causar la pérdida del control de la herramienta.

2. Seguridad eléctrica

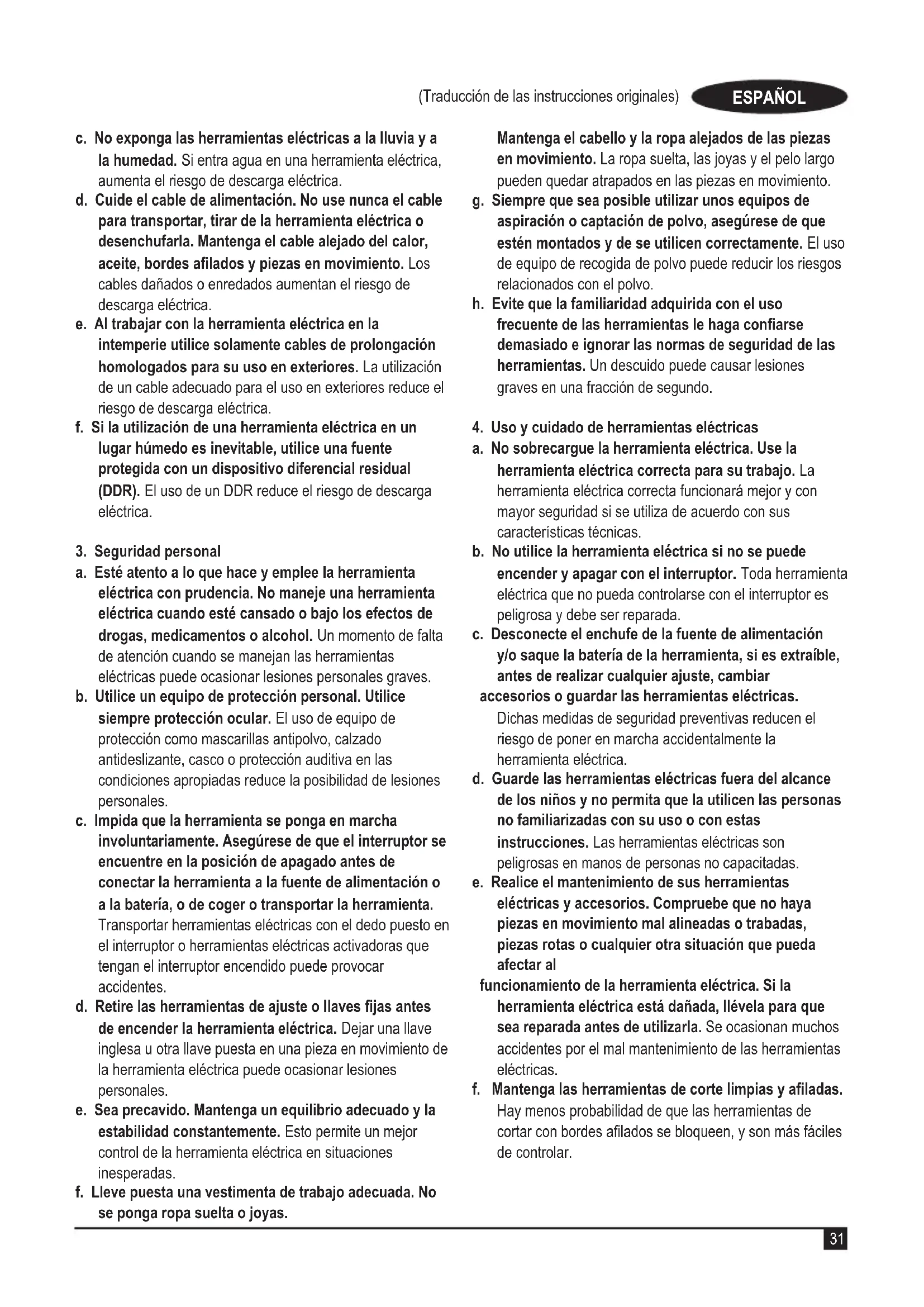

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente. No modique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con las herramientas eléctricas conectadas a tierra (puestas a masa). Los enchufes no modicados y las tomas de corriente compatibles reducen el riesgo de descarga eléctrica. b. Evite que su cuerpo toque partes conectadas o puestas a tierra tales como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra.31 (Traducción de las instrucciones originales) ESPAÑOL c. No exponga las herramientas eléctricas a la lluvia y a la humedad. Si entra agua en una herramienta eléctrica, aumenta el riesgo de descarga eléctrica. d. Cuide el cable de alimentación. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes alados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica. f. Si la utilización de una herramienta eléctrica en un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves. b. Utilice un equipo de protección personal. Utilice siempre protección ocular. El uso de equipo de protección como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva en las condiciones apropiadas reduce la posibilidad de lesiones personales. c. Impida que la herramienta se ponga en marcha involuntariamente. Asegúrese de que el interruptor se encuentre en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves jas antes de encender la herramienta eléctrica. Dejar una llave inglesa u otra llave puesta en una pieza en movimiento de la herramienta eléctrica puede ocasionar lesiones personales. e. Sea precavido. Mantenga un equilibrio adecuado y la estabilidad constantemente. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f. Lleve puesta una vestimenta de trabajo adecuada. No se ponga ropa suelta o joyas. Mantenga el cabello y la ropa alejados de las piezas en movimiento. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento. g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese de que estén montados y de se utilicen correctamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo. h. Evite que la familiaridad adquirida con el uso frecuente de las herramientas le haga conarse demasiado e ignorar las normas de seguridad de las herramientas. Un descuido puede causar lesiones graves en una fracción de segundo.

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. b. No utilice la herramienta eléctrica si no se puede encender y apagar con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c. Desconecte el enchufe de la fuente de alimentación y/o saque la batería de la herramienta, si es extraíble, antes de realizar cualquier ajuste, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y no permita que la utilicen las personas no familiarizadas con su uso o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e. Realice el mantenimiento de sus herramientas eléctricas y accesorios. Compruebe que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas. f. Mantenga las herramientas de corte limpias y aladas. Hay menos probabilidad de que las herramientas de cortar con bordes alados se bloqueen, y son más fáciles de controlar.32 (Traducción de las instrucciones originales) ESPAÑOL g. Utilice la herramienta eléctrica, los accesorios, los accesorios de la herramienta, etc., de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa. h. Mantenga las empuñaduras y supercies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras resbaladizas y las supercies engrasadas impiden aferrar y controlar la herramienta en situaciones imprevistas.

5. Uso y cuidado de la herramienta de batería

a. Recárguela solo con el cargador especicado por el fabricante. Un cargador adecuado para un tipo de batería puede provocar riesgos de incendios al ser utilizado con otra batería. b. Utilice las herramientas eléctricas solamente con las baterías recomendadas. El uso de otras baterías puede suponer un riesgo de incendio y lesiones. c. Cuando no utilice la batería, manténgala alejada de objetos de metal como clips para papel, monedas, llaves, clavos, tornillos y otros pequeños objetos metálicos que pueden realizar una conexión de un terminal a otro. Si se produce un cortocircuito entre los terminales de la batería, pueden ocasionarse incendios o quemaduras. d. En caso de uso abusivo puede salir líquido de la batería, evite el contacto. Si se produce un contacto accidental, lave con agua. Si el líquido se pone en contacto con los ojos, acuda además a un médico. El líquido expulsado de la batería podrá provocar irritaciones o quemaduras. e. No use la batería ni la herramienta si están dañadas o han sido modicadas. Las baterías dañadas o modicadas pueden tener reacciones imprevistas y causar incendios, explosión o riesgo de lesiones. f. No exponga la batería o la herramienta al fuego o a temperaturas excesivas. La exposición al fuego o a una temperatura superior a 130 °C puede causar una explosión. g. Siga las instrucciones de carga y no cargue la batería o la herramienta fuera del intervalo de temperatura especicado en las instrucciones. Cargar indebidamente o o fuera del intervalo de temperatura especicado puede dañar la batería y aumentar el riesgo de incendio.

a. Esta herramienta eléctrica solo la puede reparar personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica. b. Nunca repare la BATERÍA si está dañada. La reparación de la BATERÍA debe ser efectuada únicamente por el fabricante o los proveedores de servicio autorizados. Advertencias de seguridad adicionales para herramientas eléctricas

¡Advertencia! Advertencias de seguridad adicionales para lijadoras

¡Advertencia! El contacto o la inhalación del polvo procedente de las aplicaciones de la lijadora puede suponer un peligro para la salud del usuario y de cualquier otra persona que se encuentre a su alrededor. Utilice una mascarilla antipolvo diseñada especícamente para pro- teger contra el polvo y los vapores y asegúrese de que las demás personas que se encuentren dentro del área de trabajo o que vayan a entrar en ella también estén protegidas. u Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de lijado pueda entrar en contacto con cables ocultos. El accesorio que está en contacto con un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario. u Utilice jaciones u otro tipo de método para jar y apoyar la pieza de trabajo en una plataforma estable. Si sostiene la pieza de trabajo con las manos o con su cuerpo, esta estará inestable y podrá hacer que usted pierda el control.

¡Advertencia! Tenga especial cuidado cuando lije algunas maderas (como las de haya o roble) y los metales que puedan emitir polvo tóxico. Lleve una máscara de protección especialmente diseñada para protegerle ante los polvos y humos tóxicos y compruebe que las personas que se ubiquen o accedan a la zona de trabajo también lleven protección.

¡Advertencia! Utilice esta herramienta en una zona bien ventilada a la hora de lijar metales ferrosos. No trabaje con la herramienta cerca de líquidos, gases o polvos inamables. Las chispas, las partículas calientes del lijado o el chisporroteo de las escobillas del motor pueden inamar los materiales combustibles.

¡Advertencia! ¡No lije las piezas de magne- sio! Existe riesgo de incendio o de explosión.33 (Traducción de las instrucciones originales) ESPAÑOL u Elimine a fondo todo el polvo después de lijar. u En este manual de instrucciones se describe el uso previsto. La utilización de accesorios o dispositivos auxiliares o la realización de operaciones distintas a las recomendadas en este manual de instrucciones para esta herramienta pueden suponer un riesgo de lesiones corporales y/o de daños materiales. Seguridad a la hora de lijar pinturas

¡Advertencia! Tenga en cuenta las normativas aplicables para el lijado de pinturas. Preste especial atención a las siguientes recomenda- ciones: u Siempre que sea posible, utilice un extractor aspirador para la recogida del polvo. u Tenga especial cuidado cuando lije pinturas con un posible contenido de plomo y que puedan producir polvo tóxico: u No permita la entrada de niños ni de mujeres embarazadas al área de trabajo. u Todas las personas que accedan al área de trabajo deben llevar una mascarilla diseñada especícamente como protección contra el polvo y las emanaciones de las pinturas con contenido de plomo. u No ingiera alimentos ni bebidas, ni fume en el área de trabajo. u Deshágase de las partículas de polvo y de otros escombros de un modo seguro. Seguridad de otras personas u Este aparato no se destina al uso por parte de personas (incluyendo los niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia o del conocimiento necesario, a menos que estén supervisadas o reciban las instrucciones relativas al uso del aparato por una persona encargada de su seguridad. u Los niños deben vigilarse en todo momento para asegurarse de que no la tomen como elemento de juego. Riesgos residuales El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen: u Lesiones producidas por el contacto con piezas móviles o giratorias. u Lesiones producidas al cambiar cualquier pieza, hoja o accesorio. u Lesiones producidas al usar una herramienta por un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia. u Deterioro auditivo. u Riesgos para la salud producidos al respirar el polvo que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana). Vibración Los valores de emisión de vibraciones declarados en el apartado de características técnicas y en la declaración de conformidad se han calculado según un método de prueba estándar proporcionado por la norma EN62841 y pueden utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también puede utilizarse en una evaluación preliminar de la exposición. ¡Advertencia! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede aumentar por encima del nivel declarado. Al evaluar la exposición a las vibraciones con el n de determinar las medidas de seguridad que exige la directiva 2002/44/CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación. Instrucciones de seguridad adicionales para baterías y cargadores Baterías u Nunca intente abrir la batería por ningún motivo. u No exponga las baterías al agua. u No las almacene en lugares en los que la temperatura pueda superar los 40 °C. u Realice la carga únicamente a una temperatura ambiente de entre 10 °C y 40 °C. u Utilice únicamente el cargador suministrado con la herramienta para realizar la carga. u Para desechar las baterías, siga las instrucciones facilitadas en la sección “Protección del medioambiente”. No intente cargar baterías dañadas.34 (Traducción de las instrucciones originales) ESPAÑOL Cargadores u Solo debe utilizar el cargador BLACK+DECKER suministrado para cargar la batería del aparato. Otras baterías podrían explotar y provocar lesiones y daños materiales. u Nunca intente cargar baterías no recargables.u Sustituya los cables defectuosos inmediatamente.u No exponga el cargador al agua.u No abra el cargador.u No aplique ningún dispositivo para medir la resistencia del cargador.

El cargador ha sido concebido para utilizarse únicamente en un lugar interior. Lea el manual de instrucciones antes de usar el producto. Etiquetas en la herramienta Los siguientes pictogramas están colocados, junto al código, en la herramienta: ¡Advertencia! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Utilice una mascarilla antipolvo. Seguridad eléctrica

El cargador presenta un aislamiento doble; por lo tanto, no requiere conexión a tierra. Comprue- be siempre que el voltaje de la red eléctrica corresponda al valor indicado en la placa de características. No intente sustituir el cargador por un enchufe convencional para la red eléctrica. u Si se daña el cable de alimentación, debe ser sustituido por el fabricante o por un centro de asistencia técnica autorizado de BLACK+DECKER para evitar cualquier situación de riesgo. Características Esta herramienta incluye parte o la totalidad de estas características.

1. Interruptor de encendido/apagado

Carga de la batería (Fig. A) Es necesario cargar la batería integral antes del primer uso y cada vez que note que no dispone de suciente potencia para las tareas que antes realizaba con facilidad. Es posible que la batería se caliente durante la carga; esto es normal y no denota ningún problema. ¡Advertencia! No cargue la batería a una temperatura ambiente inferior a 10 °C o superior a 40 °C. La temperatura de carga recomendada es de aprox. 24 °C. Nota: El cargador no cargará la batería si la temperatura de la celda es, aproximadamente, inferior a 10 °C o superior a 40 °C. Deje la batería integral conectada al cargador y este empezará a cargarla automáticamente cuando la temperatura de la batería aumente o disminuya. u Introduzca el conector de carga (4) en el puerto de carga (5). u Conecte el conector de carga (4).u Deje la herramienta conectada al cargador unas 4 horas.u El indicador de carga se encenderá durante la carga. Montaje ¡Advertencia! Antes del montaje, compruebe que la herramienta esté apagada. Montaje de las hojas de lija (Fig. C) u Coloque una hoja de lija (6) apretando el lado del velcro 'de gancho' sobre el lado inferior de velcro 'en bucle' de la base de lijado (3). Uso ¡Advertencia! Deje que la herramienta funcione a su ritmo. No la sobrecargue. Encendido y apagado u Para encender la herramienta, pulse el interruptor de encendido/apagado (1) hacia la posición I. u Para apagar la herramienta, pulse el interruptor de encendido/apagado (1) hacia la posición O. Mantenimiento La herramienta ha sido diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente. ¡Advertencia! Antes de realizar el mantenimiento, apague la herramienta. u Limpie periódicamente las ranuras de ventilación de la herramienta con un cepillo suave o un paño seco. u Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores abrasivos o a base de disolventes.35 (Traducción de las instrucciones originales) ESPAÑOL Protección del medioambiente Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales. Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com Datos técnicos REVDS12CVoltaje de entrada

Velocidad sin carga OPM 11000 Ángulo de oscilación ° 2,8Supercie de la base de lijado

Peso kg0,862Batería integralTipo de baterías Iones de litioAH nominales 1,5Cargador S010**1400040Voltaje de entrada V

10,8 Corriente mA 400 mATiempo de carga aproximado h 4 Nivel de presión acústica de acuerdo con la norma EN62841:

pA (presión acústica) 68,5 dB(A), incertidumbre (K) 3 dB(A)

(potencia acústica) dB(A), Incertidumbre (K) 3dB(A)Valores totales de vibración (suma vectorial triaxial) de acuerdo con la norma EN 62841:Valor de emisión de vibraciones (empuñadura) (a

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

Lijadora orbital REVDS12C BLACK+ DECKER declara que los productos descritos en “Datos técnicos” cumplen las siguientes normas: 2006/42/CE, EN62841-1:2015, EN62841-2-4:2014. Estos productos también cumplen las Directivas 2014/30/UE y 2011/65/UE. Para más información, póngase en contacto con BLACK+DECKER a través de la siguiente dirección o consulte la contracubierta del manual. El abajo rmante es el responsable de la compilación del archivo técnico y realiza esta declaración en representación de BLACK+DECKER. Patrick Diepenbach Director General, Benelux BLACK+DECKER, Egide Walschaertsstraat 14-18 2800 Mechelen, Bélgica 26/11/2021 Garantía Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su ocina local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.36 (Tradução das instruções originais) PORTUGUÊS Utilização pretendida A lixadeira BLACK+DECKER REVDS12C foi concebida para lixar madeira, metal, plástico e superfícies pintadas. Esta ferramenta destina-se apenas a utilização doméstica. Instruções de segurança Avisos de segurança gerais sobre ferramentas eléctricas

2. Segurança eléctrica

DIRECTIVA “MÁQUINAS”
