MANUALE UTENTE FG005 BLACK & DECKER

La smerigliatrice angolare Black & Decker è stata messa a punto per tagliare metalli e muratura mediante il disco abrasivo o da taglio appropriato.

L'utensile é stato progettato per un uso individuale.

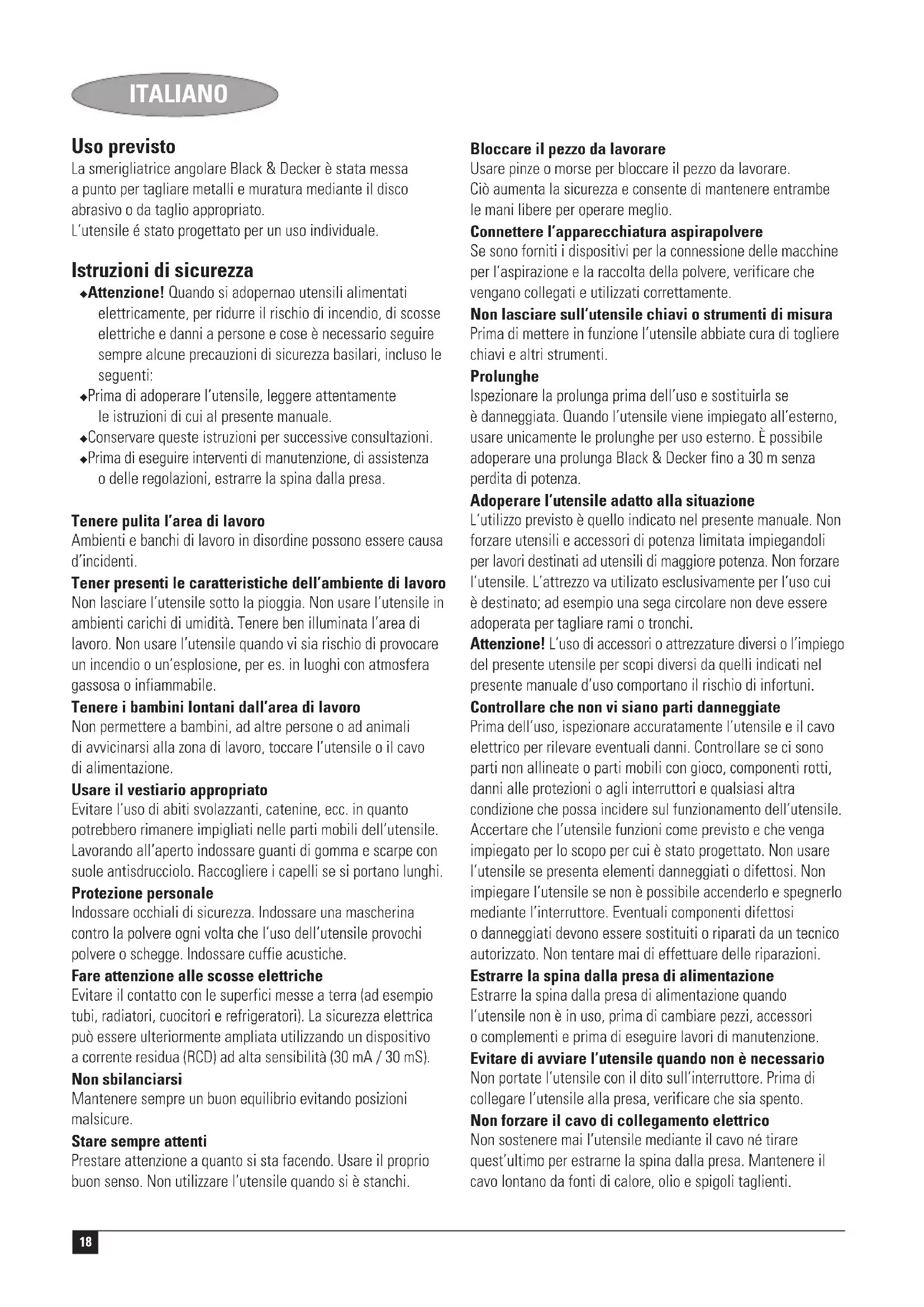

Istruzioni di sicurezza

Attenzione! Quando si adopernao utensili alimentati elettricamente, per ridurre il rischio di incendio, di scosse elettriche e danni a persone e cose è necessario seguire sempre alcune precauzioni di sicurezza basilari, incluso le seguenti:
Prima di adoperare l'utensile, leggere attendamente le istruzioni di cui al presente manuale.
Conservare queste istruzioni per successive consultagioni
Prima di eseguire interventi di manutenzione, di assistenza o delle regolazioni, estrarre la spina alla presa.

Tenere pulita l'area di lavoro

Ambiente e banchi di lavoro in disordine possono essere causa d'incidenti.

Tener presenti le caratteristiche dell'ambiente di lavoro

Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o un'esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.

Tenere i bambini lontani dall'area di lavoro

Non permettere a bambini, ad altre personne o ad animali di avvincinarsi alla zona di lavoro, toccare l'utensile o il cavo di alimentazione.

Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catinene, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare quanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

Protezione personale

Indossare occhiali di sicurezza. Indossare una mascherina contro la polvere agli volta che l'uso dell'utensile provochi polvere o schegge. Indossare cuffie acustiche.

Fare attenzione alle scosse elettriche

Evitare il contatto con le superfici messe a terra (ad esempio tubi, radiatori, cuocitori e refrigeratori). La sicurezza elettrica cui quere ulteriormente ampliata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30mA / 30mS)

Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

Stare sempre attenti

Prestare attenuatione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzato l'utenile quando si è stanchi.

Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare.
Cio augmente la sicurezza e consente di Maintainere entrambé le mani libere per operare meglio.

Connettere l'apparecchiatura aspirapolvere

Se sono forniti i dispositivi per la connessione delle macchine per l'aspirazione e la raccolta della polvere, verificare che vengano collegati e utilizzati correttamente.

Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'utensile abbiate cura di togliere chiavi e altri strumenti.

Prolunghe

Ispezionare la prolunga prima dell'uso e sostiturla se è danneggiata. Quando l'utensile viene impiegato all'esterno, usare unicamente le prolunghe per uso esterno. É possibile adoperare una prolunga Black & Decker fino a 30 m perché perdita di potenza.

Adoperare l'utensile adatto alla situazione

L'utilizzo previsto è quello indicate nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l'utensile. L'attrezzo va utilizzato esclusivamente per l'uso cui è destinato; ad esempio una sega circolare non deve essere adoperata per tagliare rami o tronchi.

Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

Controllare che non vi siano parti danneggiate

Prima dell'uso, ispezionare accuratamente l'utensile e il cavo elettrico per rilevare eventuali danni. Controllare se ci sono parti non allineate o parti mobili con gioco, componenti rotti, danni alle protezioni oagli interruptori e qualsiasi alla condizione che possa incidere sul funzionamento dell'utensile. Accertare che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usare l'utensile se presenta elementi danneggiati o difettosi. Non impiegare l'utensile se non è possible accenderlo e spegnerlo mediante l'interruttore. Eventuali componenti difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni.

Estrarre la spina alla presa di alimentazione

Estrarre la spina dalla presa di alimentazione quando l'utensile non è in uso, prima diambiare pezzi, accessori o complementi e prima di eseguire lavori di manutenzione.

Evitare di avviare l'utensile quando non è necessario

Non portate l'utensile con il dito sull'interruttore. Prima di collegare l'utensile alla presa, verificare che sua spento.

Non forzare il cavo di collegamento elettrico

Non sostenere mai l'utensile mediente il cavo né tirare quest'ultimo per estrarne la spina alla presa. Mantenere il cavo lontano da fonti di calore, olio e spigoli taglienti.

ITALIANO

Conservazione dell'utensile dopo l'uso

Quando non vengono usati, gli utensili vanno conservati in un luogo asciutto e inaccessibile (sottochiave o in alto), fuori alla portata dei bambini.

Mantenere l'utensile con cura

Mantenere gli utensili da taglio affiliati e puliti in modo da ottenere una miglior e più sicura resa.Seguire le istruzioni di manutenzione echio di accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e nella traccce di olio o grassi.

Riparazioni

Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezioni di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'utensile rende superfluo il filo di terra. Controllare sempre che la tensione di alimentazione corrisponda a quella individata sulla targhetta.

Istruzioni di sicurezza supplementari per le smerigliatrici angolari

Leggere il manuale di istruzioni prima dell'uso.

Indossate sempre occhiali di protezione quando fate funzionare quello utensile.

Indossare sempre protezioni acustiche perutilizzare\ questo utensile.

• Indossare sempre protezioni per occhi e orecchi lavorando con questo utensile.
  E' necessario indossare indumenti protettivi come maschera antipolvere, guanti, casco e grembiule.
• In quanto infiammabili, i metalli in lega leggera con un tenore di magnesio superiore all'80% non devono essere sottomosti a taglio né a smerigliatura.
  Utilizzato esclusivamente i dischi abrasivi, i dischi da taglio e gli altri accessori suggeriti nel presente manuale.
  Accertarsi che la massima velocità del disco abrasivo o da taglio superi la velocità a vuoto dell'utensile.
  Non utilizzato dischi abrasivi e da taglio non conformi alle dimensioni riportate nei dati tecnici. Non utilizzato boccole di riduzione分开 o adattatori e non apportare modifiche non autorizzate per adattare dischi abrasivi con foro large.
  Non tagliare peszi che richiedono una profondità di taglio superiore a quella del disco da taglio.

Non usare dischi da taglio per smerigliature laterali.
Verificare i dischi abrasivi e da taglio prima di agli uso. Non utilizzato dischi scheggiani, incrinati o che presentino altri difetti.
Verificare che dischi e punte siano montati in conformità alle istruzioni del produttore.
Verificare che il prodotto abrasivo sa correttamente montato e serrato prima dell'uso; far girare l'utensile a vuoto per 30 secondi in posizione di sicurezza. Fermare immediatamente l'utensile qualora si rilevino vibrazioni o altri difetti. Qualora si verifiche tale condizione, controllare la macchina per stabilirne le cause.
Assicurarsi diutilizzare i dischi intermedi se uniti al prodotto abrasivo o se comunique necessari.
Utilizzato un disco con foro filettato, controllare che la filettatura sia abbastanza lunga da accogliere la lunghezza dell'alberino.
Non usare mai l'utensile sulla protezione.
Controllare che il pezzo da lavorare sia ben sostenegro e fermato.
Non sottoporre a pressione laterale il disco abrasivo o da taglio.
Assicurarsi che le scintille prodotte durante l'uso non causino eventuali rischi quali investire persono o incendiare sostanze infiammabili.
Ricordarsi che dopo lo spegnimento dell'utensile il disco continua a ruotare per un breve periodo.
Controllare sempre che le feritoie di ventilazione siano libere durante il lavoro in ambienti polverosi. Se si rende necessario rimuovere la polvere, prima staccare l'utensile dall'alimentazione elettrica. Evitare di danneggiare le parti interne. Utilizzare un pennello morbido o un panno asciutto; non utilizzato oggetti metallici.
- I dischi abrasivi devono essere conservati e maneggiati con attenzione seconde leindicazioni del fabbricante e conservare sempre i dischi da taglio e le mole per smerigliatura in un luogo asciutto.

Caratteristica

Questo eletttroutensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse.

1. Interruttore acceso/spento
2. Impugnatura laterale
3. Blocco dell'alberino
4. Protezione

Montaggio

Attenzione! Prima di montarlo assicuratevi che l'utensile sia spento e desinserito.

ITALIANO

Installazione es smontaggio della protezione (fig. A & B)

Installazione

Collocare I'elettroutensile su un ravolo, con l'alberino (5) rivolto verso l'alto.
Collocare la rondella elastica (6) supra il mandrino e metterlo sulla spalla (7).
Collocare la protezione (4) sull'utensile, come illustrato.
Collocare la flangia (8) supra l'alberino, con le protuberanze in direzione della protezione. Verificare che i fori della flangia siano allineati ai fori delle viti.
- Bloccare la flangia con le viti (9). Verificare che le viti siano ben serrate e che sua possibile ruotare la protezione.

Estrazione

Rimuovere le viti (9) con un cacciavite.
Rimuovere la flangia (8), la protezione (4) e la rondella elastica (7). Conservare quosti elementi in un luogo sicuro.

Attenzione! Non usare mai l'utensile senza la protezione.

Installazione dell'impugnatura laterale

Avvitare I'impugnatura laterale (2) in uno dei fori di montaggio sul corpo dell'elettroutensile.

Attenzione! Utilizzato sempre l'impugnatura laterale.

Montaggio e smontaggio dei dischi abrasivi o da taglio (fig. C - E)

Usare sempre dischi di tipo adeguato al lavoro.

Adoperare sempre dischi adeguati per diametro e dimensione del foro (v. specifiche tecniche).

Installazione

Montare la protezione come descririto sopra.
Collocare la flangia interna (10) sull'alberino (5), come illustrato (fig. C). Accertarsi che la flangia sia alloggiata correttamente sui lati piatti dell'alberino.
Collocare il disco (11) sull'alberino (5), come illustrato (fig. C). Se il disco è sollevato al centro (12), accertarsi che la parte sollevata sia rivolta verso la flangia interna.
Verificare che il disco sia alloggiato correttamente sulla flangia interna.
Collocare la flangia esterna (13) sull'alberino. Per installare un disco abrasivo, il centro sollevato sulla flangia esterna delve essere rivolto verso il disco (A in fig. D).

Per installare un disco da taglio, il centro sollevato sulla flangia esterna deve essere rivolto in direzione opposta al disco (B nella fig. D).

Mantenere premuto il pulsante di blocco dell'alberino (3) e serrare la flangia esterna mediate la chiave a settore con due naselli (14) (fig. E).

Estrazione

Mantenere premuto il blocco dell'alberino (3) e allentare la flangia esterna (13) mediante la chiave a settore con due naselli (14) (fig. E).
Rimuovere la flangia esterna (13) e il disco (11).

Montaggio e smontaggio dei dischi smerigliatori (fig. E & F)

Per levigare è necessario l'utilizzo di un platorello. Il platorello è disponibile come accessorio presso il concessionario Black & Decker di fiducia.

Installazione

Collocare la flangia interna (10) sul mandrino (5), come illustrato (fig. F). Accertarsi che la flangia sa alloggiata correttamente sui lati piatti dell'alberino.
Collocare il platorello (15) sul mandrino.
Collocare il disco smerigliatore (16) sul platorello.
Disporre sul mandrino la flangia esterna (13) in modo che il centro sollevato sia rivolto in direzione opposa al disco.
Mantenere premuto il pulsante di blocco dell'alberino (3) e serrare la flangia esterna mediate la chiave a settore con due naselli (14) (fig. E). Verificare che la flangia esterna sa alloggiata correttamente e che il disco sa bloccato saldamente.

Estrazione

Mantenere premuto il blocco dell'alberino (3) e allentare la flangia esterna (13) mediante la chiave a settore con due naselli (14) (fig. E).
Asportare la flangia esterna (13), il disco smerigliatore (16) e il platorello (15).

Uso

Attenzione! Lasciare che l'utensile lavori al suo ritmo, alla sovraccaricarlo.

Dirigere con attenzione il cavo per evitare di tagliarlo involontariamente.
Quando il disco abrasivo o da taglio tocca il pezzo da lavorare viene prodotto un flusso di scintille.
Posizione sempre l'elettroutensile in modo che la protezione offra un riparo ottimale dal disco abrasivo o da taglio.

Avviamo e spegnimento

Per accendere l'apparecchio, far slittare in avanti l'interruttore on/off (1). Osservare che quando si lascia l'interruttore l'utensile continua a funzionare.
Per spegnere l'utensile, premere il lato posteriore dell'interruttore on/off.

Attenzione! Non spegnere l'elettroutensile quando è molto carico.

Consigli per un'ottima utilizzazione

Mantenere saldamente l'utensile con una mano attorno all'impugnatura laterale e l'altra attorno alla maniglia principale.
Durante la levigatura, Maintainere sempre un angolo di circa 15^ tra il disco e la superficie del pezzo da lavorare.

Manutenzione

Questo elettroutensile è stato progettato per funzionare a lungo con un minimo di manutenzione. Per un funzionamento sempre soddisfacente è necessario avere cura dell'elettroutensile e provvedere alla regolare pulizia.

Attenzione! Prima di eseguire qualsiasi intervento di manutenzione, specnere l'utensile e disinserne la spina alla presa.

Le feritoie di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decide di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrè essere smaltito con i normali rifiuti domestici. Smaltire il prodottotramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta membril o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usfuire del servizio, è sufficiente restituire il prodotto a qualsi stecnico autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Dati tecnici

AST6 CD105 CD110 CD115
Tensione V AC	230	230	230
Potenza assorbita W 701 701	701	701	710
Velocità a vuoto min	-1	10.000	10.000	10.000
Diametro del disco mm 115	115	115	100	115
Foro del disco mm 22	22	22	16	22
Spessore max. disco
dischi abrasivi	mm	6	6	6
dischi da taglio	mm	3,5	3,5	3,5
Dimensione dell'alberino		M14	M14	M10
Peso	kg	2,1	2,1	2,1

Dichiarazione europea di conformità del macchinario

AST6/CD105/CD110/CD115

Black & Decker dichiara che i presenti prodotti sono conformi a:

98/37/CEE, 89/336/CEE, EN 50144, EN 55014, EN 61000

L_pA (pressione sonora) 89,9 dB(A), L_wA (potenza acustica)

102.9 dB(A), vibrazione misurata su braccio / mano < 2.5m / s

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risultata difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

-Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;

ITALIANO

Il prodotto non sia stato usato in modo improprio o scorretto:
Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti:
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati ne dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it

Indiriduzzo del rivendatore Data d'acquisto
