VSQ8K432A - Aspirador SIEMENS - Manual de utilização gratuito

MANUAL DE UTILIZADOR VSQ8K432A SIEMENS

Indicações de segurança .............................................................................. 16 Manual de instruções ...................................................................................56

Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos Aparelhos usados Os aparelhos usados contêm frequentemente mate- riais com valor. Por isso, no final de vida útil do apa- relho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vende- dor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eli- minados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida. Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Para obter a eficiência energética declarada e a clas- se de limpeza para tapetes, utilize a escova universal comutável. Para obter a eficiência energética declarada e a classe de limpeza para pavimentos rijos com fendas e fissu- ras, utilize a escova para pavimentos rijos sem coroa de cerdas engatável incluída. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram exe- cutados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma ve- rificação com o coletor de pó meio cheio.18

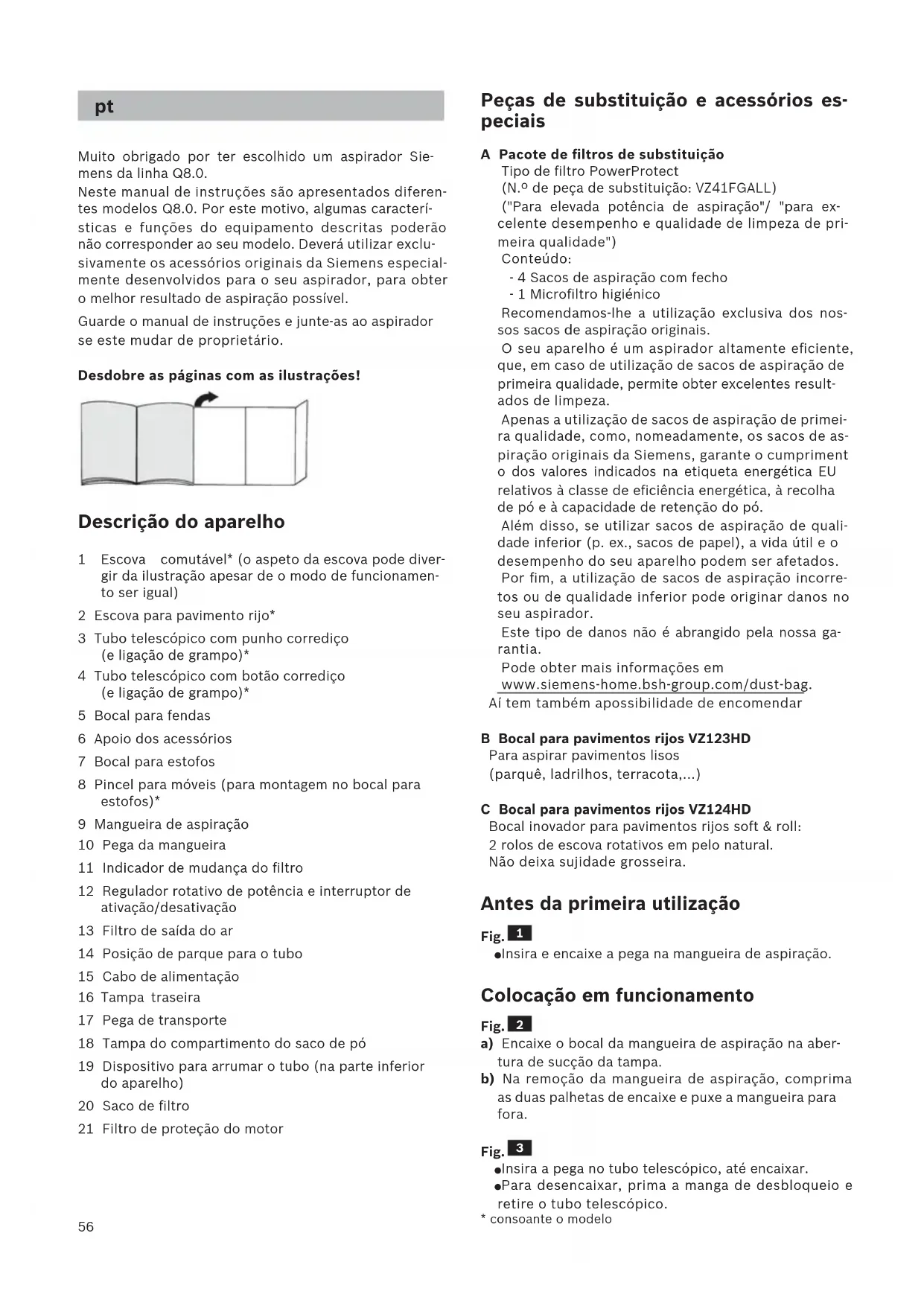

Muito obrigado por ter escolhido um aspirador Sie- mens da linha Q8.0. Neste manual de instruções são apresentados diferen- tes modelos Q8.0. Por este motivo, algumas caracterí- sticas e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclu- sivamente os acessórios originais da Siemens especial- mente desenvolvidos para o seu aspirador, para obter o melhor resultado de aspiração possível. Guarde o manual de instruções e junte-as ao aspirador se este mudar de proprietário. Desdobre as páginas com as ilustrações! Descrição do aparelho 1 Escova comutável* (o aspeto da escova pode diver- gir da ilustração apesar de o modo de funcionamen- to ser igual) 2 Escova para pavimento rijo* 3 Tubo telescópico com punho corrediço (e ligação de grampo)* 4 Tubo telescópico com botão corrediço (e ligação de grampo)* 5 Bocal para fendas 6 Apoio dos acessórios 7 Bocal para estofos 8 Pincel para móveis (para montagem no bocal para estofos)* 9 Mangueira de aspiração 10 Pega da mangueira 11 Indicador de mudança do filtro 12 Regulador rotativo de potência e interruptor de ativação/desativação 13 Filtro de saída do ar 14 Posição de parque para o tubo 15 Cabo de alimentação 16 Tampa traseira 17 Pega de transporte 18 Tampa do compartimento do saco de pó 19 Dispositivo para arrumar o tubo (na parte inferior do aparelho) 20 Saco de filtro 21 Filtro de proteção do motor

• consoante o modelo Peças de substituição e acessórios es- peciais A Pacote de filtros de substituição Tipo de filtro PowerProtect (N.º de peça de substituição: VZ41FGALL) ("Para elevada potência de aspiração"/ "para ex- celente desempenho e qualidade de limpeza de pri- meira qualidade") Conteúdo: - 4 Sacos de aspiração com fecho - 1 Microfiltro higiénico Recomendamos-lhe a utilização exclusiva dos nos- sos sacos de aspiração originais. O seu aparelho é um aspirador altamente eficiente, que, em caso de utilização de sacos de aspiração de primeira qualidade, permite obter excelentes result- ados de limpeza. Apenas a utilização de sacos de aspiração de primei- ra qualidade, como, nomeadamente, os sacos de as- piração originais da Siemens, garante o cumpriment o dos valores indicados na etiqueta energética EU relativos à classe de eficiência energética, à recolha de pó e à capacidade de retenção do pó. Além disso, se utilizar sacos de aspiração de quali- dade inferior (p. ex., sacos de papel), a vida útil e o desempenho do seu aparelho podem ser afetados. Por fim, a utilização de sacos de aspiração incorre- tos ou de qualidade inferior pode originar danos no seu aspirador. Este tipo de danos não é abrangido pela nossa ga- rantia. Pode obter mais informações em www.siemens-home.bsh-group.com/dust-bag. Aí tem também apossibilidade de encomendar B Bocal para pavimentos rijos VZ123HD Para aspirar pavimentos lisos (parquê, ladrilhos, terracota,...) C Bocal para pavimentos rijos VZ124HD Bocal inovador para pavimentos rijos soft & roll: 2 rolos de escova rotativos em pelo natural. Não deixa sujidade grosseira. Antes da primeira utilização Fig.

Insira e encaixe a pega na mangueira de aspiração. Colocação em funcionamento Fig.

a) Encaixe o bocal da mangueira de aspiração na aber- tura de sucção da tampa. b) Na remoção da mangueira de aspiração, comprima as duas palhetas de encaixe e puxe a mangueira para fora. Fig.

Insira a pega no tubo telescópico, até encaixar.

Para desencaixar, prima a manga de desbloqueio e retire o tubo telescópico.57 Fig.

Encaixe o tubo telescópico no bocal da escova, até encaixar.

Para desencaixar, prima a manga de desbloqueio e retire o tubo telescópico. Fig.

Puxando o punho/botão corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o com- primento desejado. Fig.

a) Insira o suporte dos acessórios na posição pretendi- da no tubo telescópico. b) Coloque e encaixe o pincel para móveis no bocal para estofos. c) Insira o bocal para estofos com o pincel para mó- veis e o bocal para fendas pelo lado de cima ou de baixo, pressionando-o ligeiramente, no suporte dos acessórios. Fig.

Pegue no cabo de alimentação pela ficha, puxe-o para fora até ao comprimento desejado e ligue a fi- cha à tomada.

Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. >= Perigo de sobreaquecimento e danificação. Fig.

Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de for- ma contínua a potência de sucção desejada. mín - Para aspirar cortinas e tecidos sensíveis - Para a aspiração de mobiliário estofado e al- mofadas - Para a aspiração de tapetes sensíveis e a lim- peza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos máx - Para aspirar pavimentos rijos e tapetes e alca- tifas com forte sujidade Aspirador com „autoControl“ Fig. 10* Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de for- ma contínua a potência de sucção desejada. - Para a aspiração de mobiliário estofado e al- mofadas - Para a aspiração de tapetes sensíveis e a lim- peza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos autoControl - uma regulação para todos os pisos. Para uma força de propulsão confortável ao aspirar todos os tipos de piso. max - Para aspirar pavimentos rijos e tapetes e alcatifas com forte sujidade

• consoante o modelo Aspiração

Atenção: Os bocais para pavimentos estão sujeitos a um cer- to desgaste, dependendo das características do seu pavimento (por exemplo, tijoleira áspera e rústi- ca). Por este motivo, deve verificar regularmente a sola da escova. As escovas com solas desgastadas e arestas vivas podem danificar pavimentos delica- dos como o parquê ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por escovas desgastadas. Fig.

Ajustar a escova comutável: Tapetes e alcatifas => Pavimento rijo / parquê => Fig. 12* Aspirar com acessórios adicionais Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b) Bocal para estofos, que se destina a aspirar mobi- liário estofado, cortinados, etc. c) Bocal para estofos com pincel para móveis de en- caixar para a aspiração de caixilhos de janelas, ar- mários, perfis, etc.

Após a utilização do bocal para fendas e do bocal para estofos, volte a colocá-los nos apoios de aces- sórios. d) Bocal para pavimentos rijos - com coroa de cerdas engatada: Para uma limpeza eficiente e, ao mesmo tempo, conservadora de pavimentos rijos (ladrilhos, par- quet, etc.) - sem coroa de cerdas: Para a limpeza de sujidade em fendas e juntas

É possível retirar a coroa de cerdas pressionando ambos os encaixes no sentido da seta Fig.

Se interromper a aspiração por pouco tempo, pode utilizar a posição de parque localizada na parte de trás do aparelho.

Depois de desligar o aparelho, insira o gancho, lo- calizado no bocal para pavimentos, na reentrância existente na parte traseira do aparelho. Fig.

Para vencer obstáculos como, p. ex., escadas, também pode transportar o aparelho pela pega. Depois do trabalho Fig.

Puxe brevemente o cabo de alimentação e largue-o (o cabo enrola-se automaticamente).58 Fig.

Para guardar /transportar o aparelho pode utilizar o dispositivo para arrumar o tubo na parte de baixo do aparelho.

Coloque o aparelho na vertical. Insira o gancho loca- lizado no bocal na reentrância existente na parte de baixo do aparelho. powerSensor Technology* Se o seu aparelho estiver equipado com powerSensor Technology*, ela assegura, de forma inteiramente au- tomática, que o aparelho trabalha sempre no seu nível de potência ideal. Em combinação com a utilização de sacos originais, garante-se assim um gasto mínimo de sacos de filtro e uma poupança de energia adicional. A powerSensor Technology está sempre automatica- mente ativa, pelo que não precisa de ser ativada pelo utilizador. O funcionamento ideal da tecnologia powerSensor requer a utilização de sacos de substituição do tipo GALL (VZ4GXXLP2 / VZ41FGALL). Substituição o filtro

Atenção: desligue sempre o aparelho antes de trocar qualquer filtro! Substituir o saco de filtro Fig.

Se, com o bocal levantado do chão e a potência má- xima, o indicador de mudança de filtro apresentar uma luz permanente, é necessário substituir o saco de filtro, mesmo que ainda não esteja cheio. Neste caso, o tipo de lixo aspirado torna necessária a mu- dança do saco. Nessa ocasião, o bocal, o tubo de aspiração e a mangueira de aspiração não podem estar obstruí- dos, mesmo que isso não origine a ativação do indi- cador de mudança de filtro. Fig.

a) Feche o saco de filtro, puxando a lingueta de fecho, e retire-o. b) Inserir o novo saco filtrante no suporte, até encaixar de forma perceptível. Deixar o saco filtrante dobra- do, conforme retirado da embalagem. Não dobrar ou vincar o saco filtrante e certificar-se de que o saco não fica entalado ao fechar a tampa.

Atenção: a tampa só fecha com o saco de filtro colocado. Filtro de proteção do motor

Atenção: o aspirador não pode ser utilizado sem o filtro de proteção do motor.

• consoante o modelo Limpar o filtro de proteção do motor O filtro de proteção do motor deve ser sacudido leve- mente ou lavado regularmente! Fig. 20*

Solte o filtro de proteção do motor do encaixe, pux- ando-o pelas patilhas laterais, e retire-o no sentido da seta.

Limpe o filtro de proteção do motor, sacudindo-o.

Em caso de elevado grau de sujidade, é recomendá- vel lavar o filtro de proteção do motor. Deixe o filtro secar durante pelo menos 24 horas.

Após a limpeza, coloque o filtro de proteção do motor no aparelho e encaixe-o na par- te de cima. Feche a tampa do compartimento do saco de pó. Limpar a esponja do filtro Se o seu aparelho estiver equipado com uma armação do filtro com esponja do filtro, esta deveria ser limpa a intervalos regulares sacudindo-a levemente! Fig. 21*

Retire a armação do filtro com a esponja no sentido da seta.

Retire a esponja da armação do filtro e limpe-a, sa- cudindo-a levemente.

Depois de limpa, coloque a esponja na armação do filtro, insira a armação do filtro com a esponja no aparelho e feche a tampa do compartimento do saco do pó.

Atenção: O aspirador não pode funcionar sem filtro de proteção do motor! Filtro de saída do ar O filtro de saída do ar deve ser limpo ou substituído uma vez por ano. Substituir o microfiltro de saída do ar higiénico Fig. 22*

Coloque o suporte do filtro no aparelho e encaixe-o.59 Limpar o filtro de saída do ar (H)EPA* O filtro (H)EPA* foi concebido de modo a não ser ne- cessário proceder à sua substituição, desde que o apa- relho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro (H)EPA* deverá ser lavado um ano após a primeira utilização. O efeito de filtração mantém-se independentemente de uma eventual coloração da su- perfície do filtro. Fig. 23*

Desbloqueie o filtro (H)EPA*, premindo a lingueta de fecho no sentido da seta, e retire-o do aparelho.

Sacuda a unidade de filtro e lave-a sob água corrente. Em alternativa, a unidade pode ser lavada na máqui- na de lavar roupa, num programa delicado, à tempe- ratura máxima de 30 ° e com a velocidade de centri- fugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa.

Depois de completamente seco (no mínimo, 24 ho- ras), volte a colocar o filtro (H)EPA* no aparelho e bloqueie-o.

Feche a tampa traseira. Depois de aspirar partículas finas de pó (como, p. ex., gesso, cimento, etc.), limpe o filtro de proteção do mo- tor, sacudindo-o e, se necessário, substitua o filtro de proteção do motor e o filtro de saída do ar. Conservação Antes de qualquer limpeza do aspirador, deverá des- ligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser limpos com um pro- duto usual para a limpeza de plásticos.

Não utilize produtos abrasivos, limpa-vidros ou produtos de limpeza multiusos. Nunca mergulhe o aspirador em água. Em caso de necessidade, o compartimento do pó pode ser aspirado com um outro aspirador ou ser simples- mente limpo com um pano do pó / pincel. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.
