MANUAL DE USUARIO VSQ8K432A SIEMENS

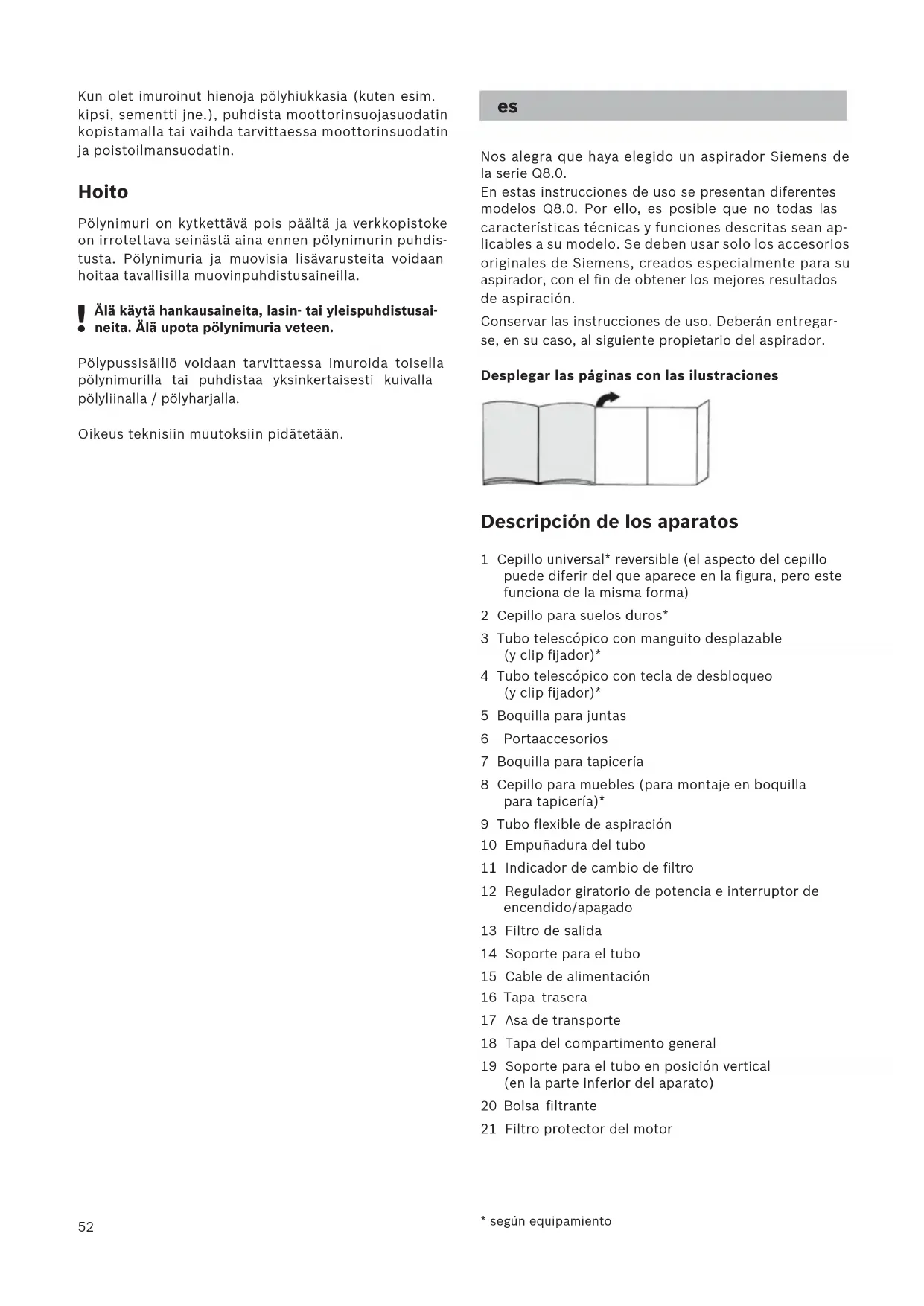

Nos alegra que haya elegido un aspirador Siemens de la serie Q8.0. En estas instrucciones de uso se presentan diferentes modelos Q8.0. Por ello, es posible que no todas las características técnicas y funciones descritas sean ap- licables a su modelo. Se deben usar solo los accesorios originales de Siemens, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Deberán entregar- se, en su caso, al siguiente propietario del aspirador. Desplegar las páginas con las ilustraciones Descripción de los aparatos 1 Cepillo universal* reversible (el aspecto del cepillo puede diferir del que aparece en la figura, pero este funciona de la misma forma) 2 Cepillo para suelos duros* 3 Tubo telescópico con manguito desplazable (y clip fijador)* 4 Tubo telescópico con tecla de desbloqueo (y clip fijador)* 5 Boquilla para juntas 6 Portaaccesorios 7 Boquilla para tapicería 8 Cepillo para muebles (para montaje en boquilla para tapicería)* 9 Tubo flexible de aspiración 10 Empuñadura del tubo 11 Indicador de cambio de filtro 12 Regulador giratorio de potencia e interruptor de encendido/apagado 13 Filtro de salida 14 Soporte para el tubo 15 Cable de alimentación 16 Tapa trasera 17 Asa de transporte 18 Tapa del compartimento general 19 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 20 Bolsa filtrante 21 Filtro protector del motor

• según equipamiento53 Piezas de repuesto y accesorios espe- ciales A Paquete de filtros de repuesto Tipo de filtro PowerProtect (N.º de recambio: VZ41FGALL) («Para una alta potencia de aspiración»/«para un ex- celente rendimiento y una alta calidad de limpieza») Contenido: - 4 bolsas para polvo con cierre - 1 microfiltro higiénico Recomendamos utilizar únicamente nuestras bolsas para polvo originales. El aparato adquirido es una aspiradora de gran efici- encia que logra muy buenos resultados de limpieza si se utiliza con bolsas para polvo de calidad. El cumplimiento de los valores indicados en la eti- queta energética de la UE sobre la clase de eficien- cia, la aspiración de polvo y la capacidad de reten- ción del polvo solo está garantizado con el uso de bolsas para polvo originales de Siemens. El uso de bolsas para polvo de una calidad inferior (p. ej., bolsas de papel) puede dar lugar a una dis- minución significativa de la vida útil y la potencia del aparato. Finalmente, el uso de bolsas para polvo que no sean adecuadas o no cumplan la calidad requerida puede causar daños en la aspiradora. Tales daños no están cubiertos por nuestra garantía. Encontrará más información al respecto en www.siemens-home.bsh-group.com/dust-bag. Allí también podrá solicitar nuestras bolsas originales para la aspiradora. B Boquilla para suelos duros VZ123HD Para aspirar suelos lisos (parqué, baldosas, terracota...) C Boquilla para suelos duros VZ124HD Boquilla innovadora para suelos duros soft & roll: dos cepillos de rodillos rotatorios de pelo natural. Sin arrastre previo de la suciedad más resistente. Antes de usar el aparato por primera vez Fig.

Introducir la empuñadura en el tubo de aspiración hasta que encaje. Puesta en marcha Fig.

a) Enclavar el racor del tubo flexible en la abertura de aspiración de la tapa. b) Al retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo. Fig.

Introducir la empuñadura en el tubo telescópico hasta que quede enclavada.

Para separarlos, presionar el casquillo de desblo- queo y extraer el tubo telescópico.

• según equipamiento Fig.

Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado.

Para separarlos, presionar el casquillo de desblo- queo y extraer el tubo telescópico. Fig.

Desbloquear el tubo telescópico ajustando el man- guito/la tecla desplazable en la dirección de la flecha y ajustar la longitud deseada. Fig.

a) Colocar el portaaccesorios en el tubo telescópico en la posición deseada. b) Colocar el cepillo para muebles sobre la boquilla para tapicería y encajarlo. c) Introducir en el portaaccesorios la boquilla para tapicería con el cepillo para muebles y la boquilla para juntas desde arriba o desde abajo ejerciendo un poco de presión. Fig.

Tirar del enchufe para extraer el cable de alimentaci- ón hasta la longitud deseada y enchufarlo.

Desenchufar completamente el cable de conexión tras haber usado el aparato más de 30 minutos. >= Peligro de sobrecalentamiento y daños. Fig.

Activar y desactivar

Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse progresivamente girando el regulador. min - Para aspirar cortinas y tejidos delicados - Para aspirar muebles tapizados y cojines - Para aspirar alfombras delicadas y hacer la lim- pieza diaria con poca suciedad - Para limpiar revestimientos robustos max - Para aspirar suelos duros y alfombras o mo- quetas que presenten mucha suciedad Aspirador con „autoControl“ Figura 10* Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse progresivamente girando el regulador. - Para aspirar muebles tapizados y cojines - Para aspirar alfombras delicadas y hacer la lim- pieza diaria con poca suciedad - Para limpiar revestimientos robustos autoControl - un ajuste para todos los suelos. Para un deslizamiento cómodo al aspirar en sue- los de todo tipo. max - Para aspirar suelos duros y alfombras o moquetas que presenten mucha suciedad54 Aspiración

Atención: Los cepillos universales están sometidos a un cierto desgaste en función del estado del suelo (p. ej., sue- los rugosos, baldosas rústicas, etc.). Por esta razón, es aconsejable comprobar regularmente la base del cepillo. Una base de un cepillo que presente desgas- te o bordes afilados puede causar daños en suelos delicados, como parqué o linóleo. El fabricante no se responsabilizará de los daños ocasionados por los cepillos desgastados. Fig.

Ajuste del cepillo universal con dos posiciones: Alfombras y moquetas => Suelos duros/parqué => Figura 12* Aspirar con los accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la em- puñadura según las necesidades: a) Boquilla de juntas para aspirar en juntas, esquinas, etc. b) Boquilla de tapicería para aspirar en muebles tapiz- ados, cortinas, etc. c) Boquilla para tapicería con cepillo para muebles in- sertable para aspirar marcos de ventanas, armarios, molduras, etc.

Guardar la boquilla para juntas y la boquilla para ta- picería en el portaaccesorios después de utilizarlas. d) Boquilla para suelos duros - con corona de cerdas conectable: Para una limpieza efectiva y, al mismo tiempo, su- ave de revestimientos duros de suelo (baldosas, parqué, etc.) - sin corona de cerdas: Para la limpieza de la suciedad en juntas y ranuras

La corona de cerdas se desmonta presionando los dos enganches en el sentido que marca la flecha Fig.

Si se interrumpe brevemente el trabajo se puede uti- lizar el soporte para el tubo que se encuentra en la parte posterior del aparato.

Después de apagar el aparato, introducir el gancho de la boquilla universal en el hueco dispuesto en la parte posterior del aparato. Fig.

Para salvar obstáculos, p. ej., escaleras, también puede transportarse el aparato por la empuñadura. Tras concluir el trabajo Fig.

Extraer el enchufe de la toma de corriente.

Tirar ligeramente del cable de alimentación y soltar- lo (el cable se enrolla automáticamente).

• según equipamiento Fig.

Para guardar/transportar el aparato se puede utilizar el soporte para el tubo en posición vertical situado en el lado inferior del aparato.

Colocar el aparato en posición vertical. Introducir el gancho de sujeción del cepillo universal en la ranura situada en la parte inferior del aparato. powerSensor Technology* Si su aparato está provisto del sistema powerSensor Technology*, este se encarga de forma completamente automática de que el aparato trabaje siempre a un ni- vel de rendimiento óptimo. Al utilizar bolsas originales, se conseguirá un uso mínimo de bolsas filtrantes y un ahorro de energía adicional. La powerSensor Technology se activa siempre au- tomáticamente, por lo que no tiene que ser activada por el usuario. Para un funcionamiento óptimo de la powerSensor Technology se requiere el uso de bolsas de repuesto del tipo GALL (VZ4GXXLP2 / VZ41FGALL). Cambio del filtro

Atención: Desconectar el aparato antes de cambiar el filtro Cambio de la bolsa filtrante Fig.

Si cuando la boquilla no toca el suelo, y estando ajustada la má xima intensidad, el indicador de cam- bio de filtro situado en la tapa se ilumina en rojo de forma constante, debe cambiarse la bolsa filtrante, aunque no esté totalmente llena. En este caso, el cambio es necesario debido al tipo de contenido de la bolsa. La boquilla, el tubo de aspiración y la manguera de aspiración no deben estar obstruidos, incluso cuan- do esto no comporte la iluminación del indicador de cambio de filtro. Fig.

Abrir la tapa accionando la pestaña de cierre en di- rección de la flecha. Fig.

a) Cerrar la bolsa filtrante tirando de la lengüeta de cierre y extraerla. b) Introducir una nueva bolsa filtrante en el soporte hasta que encaje de forma audible. Al hacerlo, dejar la bolsa filtrante tal y como sale del embalaje. No doblar ni plegar la bolsa filtrante y prestar atención al cerrar la tapa para no aprisionar la bolsa.

Atención: La tapa cierra únicamente si está coloca- da la bolsa filtrante. Filtro protector del motor

Atención: El aspirador no se debe poner en funcion- amiento sin filtro protector del motor.55 Limpieza del filtro protector del motor El filtro protector del motor debe limpiarse regularmen- te sacudiéndose o enjuagándose. Fig. 20*

Abrir el compartimento colector de polvo. Fig.

Desencajar el filtro protector del motor tirando de las lengüetas laterales y extraerlo en la dirección de la flecha.

Limpiar el filtro protector del motor sacudiéndolo.

Lavar el filtro protector en caso de que esté muy sucio. A continuación, dejar secar el filtro un mínimo de 24 horas.

Después de la limpieza, introducir el filtro en el apa- rato, encajarlo por arriba. Cerrar la tapa del compar- timento general. Limpiar la espuma filtrante Si su aparato está equipado con un marco del filtro con espuma filtrante, deberá limpiarse la espuma filtrante regularmente sacudiéndola. Fig. 21*

Abrir el compartimento colector de polvo.Fig.

Extraer el marco del filtro con espuma filtrante en la dirección de la flecha.

Extraer la espuma filtrante del marco del filtro y lim- piarla sacudiéndola.

Tas la limpieza, colocar la espuma filtrante en el marco del filtro, introducir el marco del filtro con espuma filtrante en el aparato y cerrar el comparti- mento colector de polvo.

Atención: El aspirador no se puede utilizar sin filtro protector del motor. Filtro de salida El filtro de salida debe limpiarse o cambiarse una vez al año. Sustituir el microfiltro higiénico de salida lavable Fig. 22*

Abrir la tapa trasera.

Desbloquear el soporte del filtro haciendo presi- ón sobre la pestaña de cierre en la dirección de la flecha.

Extraer la espuma filtrante* del soporte del filtro y sacudirlo. Sustituir el microfiltro higiénico antiguo por el nuevo. (Está incluido en el paquete de filtros al comprar las bolsas filtrantes originales). Introducir la espuma filtrante en el soporte del filtro.

Montar el soporte del filtro en el aparato y encajarlo.

• según equipamiento Limpiar el filtro de salida (H)EPA* El filtro (H)EPA* está diseñado de tal forma que no debe cambiarse cuando se aspira polvo doméstico de acuerdo con las especificaciones del aparato. Para que el aspirador funcione a pleno rendimiento, el filtro (H)EPA* se debe lavar transcurrido un año. La efi- cacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Fig. 23*

Abrir la tapa trasera.

Desbloquear el soporte del filtro (H)EPA* haciendo presión sobre la pestaña de cierre en la dirección de la flecha.

Sacudir la unidad filtrante y lavarla con agua cor- riente. Si se desea, se puede limpiar la unidad en la lavadora con el programa para prendas delicadas a una tem- peratura máxima de 30 °C y con el centrifugado más leve. CONSEJO: Colocar la unidad filtrante en una bolsa para ropa a fin de proteger el resto de la colada.

Volver a colocar y enclavar el filtro (H)EPA* en el aparato cuando se haya secado por completo (al menos 24 h).

Cerrar la tapa trasera. Cuando se hayan aspirado partículas de polvo muy fi- nas (como puede ser yeso, cemento, etc.), cambiar el filtro protector del motor y el microfiltro de salida si fuera necesario. Cuidado del aparato La limpieza del aspirador solo se realizará con el apa- rato apagado y la clavija de conexión a la red desen- chufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

No utilizar productos abrasivos, limpiacristales o productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua. El compartimento general se puede limpiar, en caso necesario, con otro aspirador, o simplemente con un paño/cepillo seco para polvo. Reservado el derecho a introducir modificaciones té- cnicas.56
