Tipo de produto	Ponteiro sem fio / apresentador
Marca	Leitz
Modelo	Complete Pen Pro 2
Dimensões (diâmetro × comprimento)	13 mm × 162 mm
Peso	35 g
Alimentação	1 pilha AAA 1,5 V (não fornecida)
Tipo de laser	Laser vermelho classe 2
Comprimento de onda do laser	630–680 nm
Potência de saída do laser	< 1 mW
Norma do laser	DIN EN 60825-1:2015-07
Tecnologia de transmissão	RF 2,4 GHz
Alcance máximo	15 m
Potência de transmissão	3 mW
Receptor	Módulo USB removível
Sistemas operacionais compatíveis	Windows, Mac, Linux (Unix)
Funções de controle	Botões página anterior/seguinte, botão laser liga/desliga
Caneta integrada	Caneta esferográfica substituível (tipo D1, 67 mm)
Substituição da caneta	Por trava de destravamento
Substituição da pilha	Sim, compartimento desmontável
Temperatura de operação	0 a 40 °C
Conteúdo da caixa	Apresentador, receptor USB, pilha AAA (não instalada), etiqueta de aviso do laser, caneta esferográfica

Perguntas frequentes - Complete Pen Pro 2 LEITZ

Como conectar o apresentador ao computador?

Insira o receptor USB em uma porta livre do computador. O driver é instalado automaticamente. Nenhuma outra etapa é necessária.

Como trocar a caneta esferográfica?

Remova o receptor USB, desrosqueie a parte superior do apresentador e, em seguida, mova a trava para cima para remover a caneta antiga. Insira uma nova caneta do tipo D1 (67 mm).

Como inserir ou substituir a pilha?

Remova o receptor USB, desrosqueie a parte superior para abrir o compartimento da pilha. Insira uma pilha AAA de 1,5 V respeitando a polaridade (+/-) e feche.

Que tipo de pilha usar?

O apresentador usa uma pilha AAA de 1,5 V (não recarregável). Não tente recarregar uma pilha não recarregável.

O apresentador é compatível com Mac?

Sim, o receptor USB funciona com Windows, Mac e Linux (Unix). Nenhum driver específico é necessário.

Como ligar o ponteiro laser?

Segure o apresentador de modo que a saída do laser esteja afastada de você e pressione o botão laser (B) para ativar/desativar o laser.

Qual é o alcance máximo do apresentador?

O alcance máximo é de 15 metros em campo aberto, graças à transmissão RF 2,4 GHz.

Quais são as precauções de segurança em relação ao laser?

O laser é de classe 2: nunca olhe diretamente para o feixe (nem com instrumentos ópticos). Não aponte para pessoas, animais ou superfícies refletivas. Em caso de exposição, feche imediatamente os olhos e desvie a cabeça.

Posso usar o apresentador sem o receptor USB?

Não, o receptor USB é necessário para a comunicação entre o apresentador e o computador. Sempre guarde o receptor na caneta quando não estiver em uso.

Como limpar o apresentador?

Use um pano macio e seco. Não use produtos químicos, solventes ou limpadores abrasivos. Proteja o produto contra umidade e temperaturas extremas.

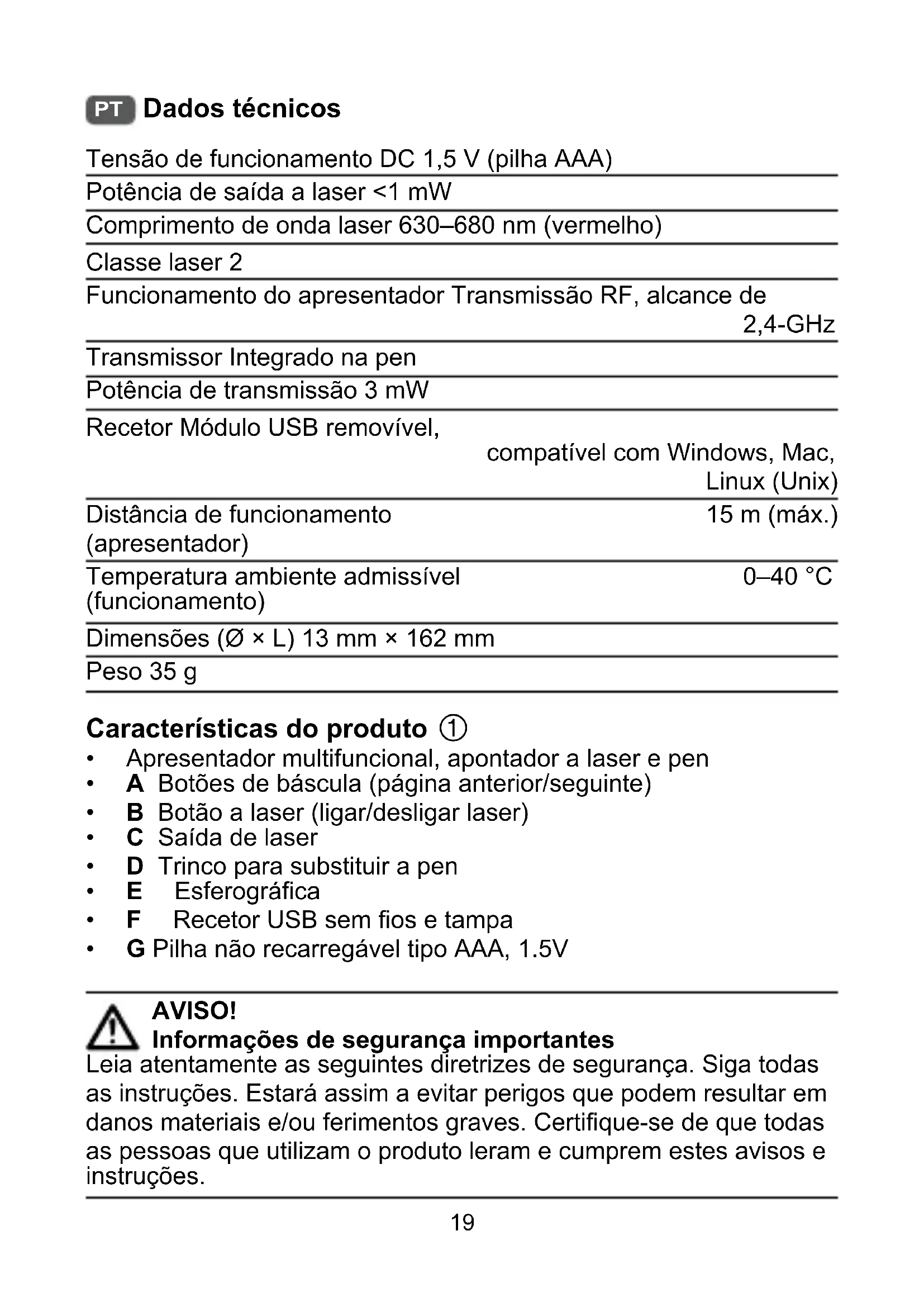

MANUAL DE UTILIZADOR Complete Pen Pro 2 LEITZ

Tensão de functioramento DC 1,5 V (pilha AAA)
Potência de saía a laser <1 mW
Comprimento de onda laser 630–680 nm (vermelho)
Classe laser 2
Funçãoamento do aparecido Transmissão RF, alcance de 2,4-GHz
Transmissor Integrado na pen
Potência de transmissão 3 mW
Recetor Módulo USB Removedível, compatível com Windows, Mac, Linux (Unix)
Distência de functioramento (apresentador)	15 m (máx.)
Temperatura ambiente admissível (funçãoamento)	0–40 °C
Dimensoes (Ø × L) 13 mm × 162 mm
Peso 35 g

Characterística do produits ①

• Apresentador multifunctional, apontador a laser e pen
  A Botoes de basiacula (pagina anterior/seguin)
  B Botão a laser (ligar/desligar laser)
  C Saía de laser
  D Trinco para substituir a pen
  E Esferogratica
  F Recetor USB sem fios e tampa
  G Pilha não recarregavel tipo AAA, 1.5V

AVISO!

Informações de segurança importantes

Leia atentamente as següntes diretrizes de segança. Siga todas as instruções. Estára assim a fazer perigos que pode resultar em danos materiais e/ou ferimentos graves. Certifique-se de que todas as pessoas que utilizem o produto leram e cumprem these食欲s e instruções.

Utilização prevista

• Este produit foi concebido para ser uso como apontador laser para presentações e/ou como dispositivo para percorrer varias aplicacoes mais como PowerPoint®, KeyNote, PDF etc.
  Utilize o produit apenas conforme descririto;neste manual.
• Antes da utilizesao do produits, verifie se existem danos. nao o utilize se aparecer sinais obvios de danos, se nao funciona como previsto ou se tiver entrada humidade no interior.
• Proteja o produit contra a humidade, temperatas extremas, luz solar forte e gases, vapores e solventes.
• Não tente ALTERAR, 修改或重新配置产品。Não deixa cair, fazer algo para aprovei.
• Utilize e armazene o produits para do alcance das crianças e dos animais domesticos.
• Mantenha estas instruções e transmita-as a futuros'utilizadores do produit.

Utilização segura dos apontadores a laser

• Este produit的功能a com laser de classe 2 em conformidade com a norma europeia EN 60825-1:2015-07.
• CUIDADO! Os raios laser podem causar lesões oculeares ou cutâneas.
• Nunca olhe diretamente para o laser ou através de dispositivos orticos.
• Se a radiação a laser incidir nos seu olhos, feche-os propositamente e vire-se imeditamente.
• Nunca aponte o feixe laser a pessoas ou animais. Nunca aponte o feixe laser a espelhos ou outras superficies.
• O produit tem de ser assinalado com etiqueta de avis de laser no idioma do seu pays. Aplique a etiqueta apropriada fornecida no aparecido. Não é permitido'utilizar o laser sem esta etiqueta.

Utilização segura dailha

• Ao inserir a pilha, certifique-se de que a insere na direção certa (+/-) assinalada.
• Retire a pilha quando o produit não é utilizado regularamente. Caso contrário, a pilha poderáverter. O acido da pilha pode provocar queimaduras na pele ou danificar o produits.
• Armazene as pilhas fora do alcance das crianças e dos animais dométricos. Caso contrário, poderão ser engolidas por

criencias ou animais domesticos. Em caso de ingestao, contacte imeditamente um medico.

Utilize apenas pilhas do tipo indicado.
- Não desmonte nem coloque a pilha em curto-circuito e mantenha-a afastada de chamas. Nuncaptimecarregaruma pilha não recarregavel (perigo de explosão!).

Utilização segura de transmissores de radio

O produit emite sinais de radiofrequency (RF) quando se prime os botões de báscula. Os sinais de rádio podem interferir com outros apareiros eletrónicos.

• Não utilize o produto em locais quando é proibido ou uso de dispositivos eletrónicos (por ex. em aviões ou hospitais).
• Não utilize o produto perto de equipoamento médico. Em caso de duvara, consulta um médico.

Utilização do produits

Utilizar okekapresentador ②

1. Retire o recetor USB sem fios F
2. Certifique-se de que o conetor USB está totalmente saido.
3. Ligue o recetor USB sem fios a uma porta USB livre no seu computador. O computador instala uma unidade. Não são necessarias mais operações.
4. Abra a aplicação pretendida no seu computador (por ex. PowerPoint®).
5. Utilize os botões de基本情况 para passar para a网页 anterior/seguito. (Equivale a premir as teclas网页 cima/pagina baixo no teclado do computador.)
6. Utilizar o apontador a laser: Secure o apontador de forma que a saía de laser (C) não fique virada na sua direção. Em seguida, prima o botão de laser (B).

Para fazer qualquer descarga, retire as pilhas quando o produits não está a ser utilizado.

Substituição da esferografica ③

1. Retire o recetor USB sem fios F

2. Desaperte a parte superior dokekentador.

3. Ponha o trinco ① para cima.

4. Puxe a esferografica para fora e substitua-a por uma nova (como D1 ou semelhante, 67 mm).

Inserir/substituir as pilhas ④

As pilhas não vao instaladas aquando do envio do produits.

1. Retire o recetor USB sem fios F
2. Desaperte a parte superior dokeknerado para abrir o compartmento da pilha.
3. Insira a pilha AAA no compartmento da pilha. Preste atencao a polaridade (+ / - )
4. Fecha o compartmento dailha.

A Esselte Leitz GmbH & Co. KG declares pela presente que este produits está em conformidade com os requisitos basicos e outras dispositions relevantes das diretivas CE aplicaveis.
