Toote tüüp	Juhtmevaba osuti / esitaja
Kaubamärk	Leitz
Mudel	Complete Pen Pro 2
Mõõtmed (diameeter × pikkus)	13 mm × 162 mm
Kaal	35 g
Toide	1 patarei AAA 1,5 V (ei kuulu komplekti)
Laseri tüüp	Punane laser klass 2
Laseri lainepikkus	630–680 nm
Laseri väljundvõimsus	< 1 mW
Laseri standard	DIN EN 60825-1:2015-07
Edastustehnoloogia	RF 2,4 GHz
Maksimaalne ulatus	15 m
Edastusvõimsus	3 mW
Vastuvõtja	Eemaldatav USB-moodul
Ühilduvad operatsioonisüsteemid	Windows, Mac, Linux (Unix)
Juhtimisfunktsioonid	Eelmine/järgmine lehekülg nupud, laseri sisse/välja nupp
Integreeritud pastakas	Vahetatav pastakas (tüüp D1, 67 mm)
Pastaka vahetamine	Lukustuskangi abil
Patarei vahetamine	Jah, keeratav kamber
Töötemperatuur	0 kuni 40 °C
Karbi sisu	Esitaja, USB-vastuvõtja, AAA patarei (pole paigaldatud), laseri hoiatusmärgis, pastakas

Korduma kippuvad küsimused - Complete Pen Pro 2 LEITZ

Kuidas ühendada esitaja arvutiga?

Sisestage USB-vastuvõtja arvuti vabasse porti. Draiver installitakse automaatselt. Muid samme pole vaja.

Kuidas vahetada pastakat?

Eemaldage USB-vastuvõtja, keerake esitaja ülemine osa lahti, seejärel liigutage lukustuskangi üles, et eemaldada vana pastakas. Sisestage uus D1 tüüpi pastakas (67 mm).

Kuidas patarei sisestada või vahetada?

Eemaldage USB-vastuvõtja, keerake ülemine osa lahti, et avada patareipesa. Sisestage AAA patarei 1,5 V, järgides polaarsust (+/-), seejärel sulgege.

Millist tüüpi patareid kasutada?

Esitaja kasutab AAA patareid 1,5 V (mitte laetavat). Ärge proovige laadida mittelaetavat patareid.

Kas esitaja ühildub Maciga?

Jah, USB-vastuvõtja töötab Windowsi, Maci ja Linuxi (Unix) all. Spetsiaalset draiverit pole vaja.

Kuidas laserosuti sisse lülitada?

Hoidke esitajat nii, et laseri väljund oleks teist eemal, seejärel vajutage laseri nuppu (B) laseri sisse/välja lülitamiseks.

Mis on esitaja maksimaalne ulatus?

Maksimaalne ulatus on 15 meetrit vabas ruumis tänu RF 2,4 GHz edastusele.

Millised on laseri ohutusnõuded?

Laser on klass 2: ärge kunagi vaadake otse kiire sisse (ka optiliste instrumentidega). Ärge suunake seda inimeste, loomade või peegeldavate pindade poole. Kokkupuute korral sulgege kohe silmad ja pöörake pea ära.

Kas ma saan esitajat kasutada ilma USB-vastuvõtjata?

Ei, USB-vastuvõtja on vajalik esitaja ja arvuti vaheliseks suhtluseks. Hoidke vastuvõtjat alati pastakas, kui seda ei kasutata.

Kuidas esitajat puhastada?

Kasutage pehmet ja kuiva lappi. Ärge kasutage keemilisi aineid, lahusteid ega abrasiivseid puhastusvahendeid. Kaitske toodet niiskuse ja äärmuslike temperatuuride eest.

KASUTUSJUHEND Complete Pen Pro 2 LEITZ

Tööpinge 1,5 V alalisvool (AAA-tüüpi patarei)

Laseri valjundvoimsus < 1 mW

Laseri lainepikkus 630-680 nm (punane)

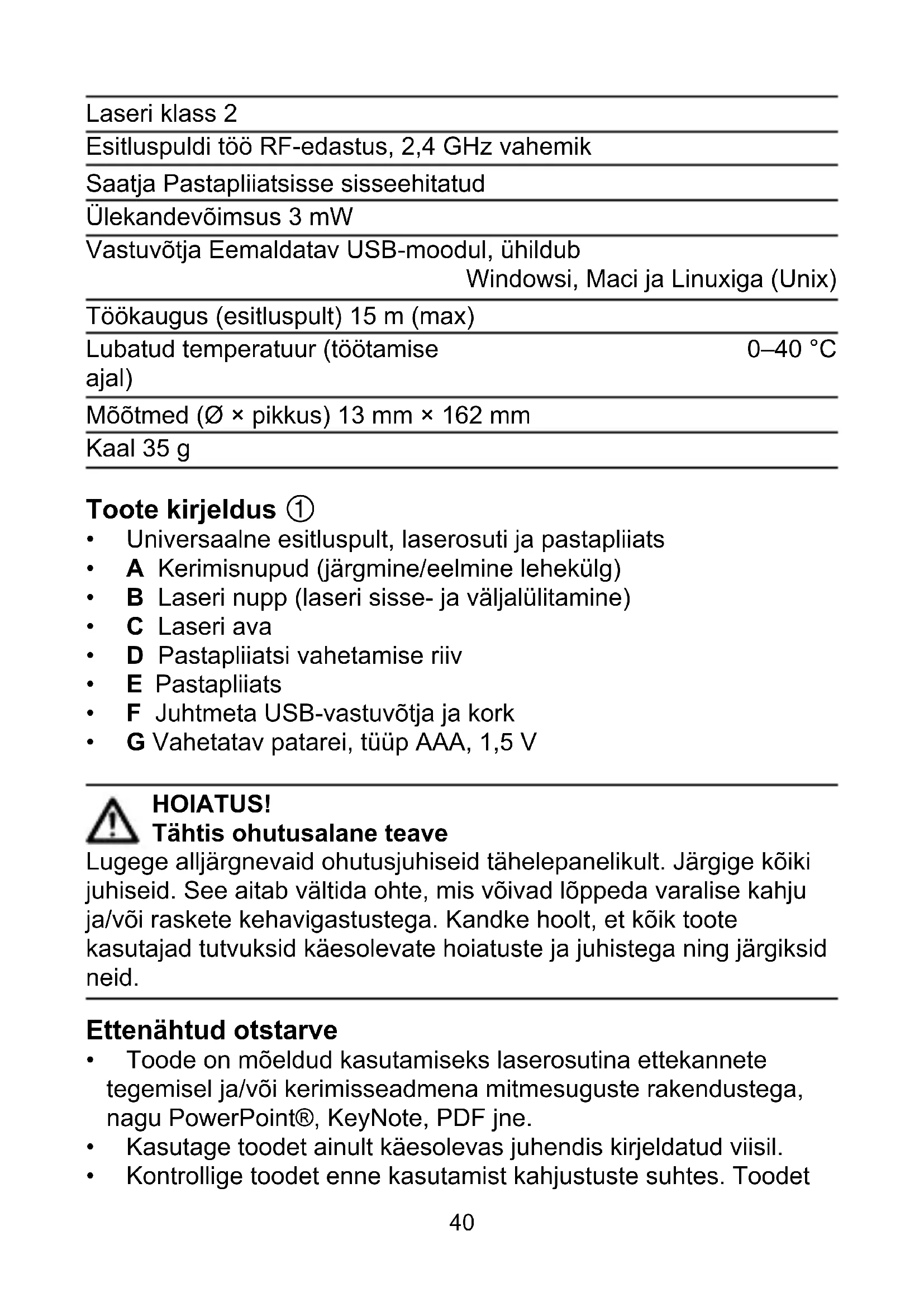

Laseri klass 2

Esitluspuldi:tö RF-edastus, 2,4 GHz vahemik

Saatja Pastapliatsisse sisseehitatud

Ülekandevöimsus 3 mW

Vastuvõtja Eemaldatav USB-moodul, ühildub Windowsi, Maci ja Linuxiga (Unix)

Töökaugus (esitluspult) 15 m (max)

Lubatud temperatuur (töötamise ajal) 0-40 °C

Mõömmed (Ø × pikkus) 13 mm × 162 mm

Kaal 35 g

Toote kirjeldus ①

• Universaalne esitluspult, laserosuti ja pastapliats
  A Kerimisnupud (jargmine/eelmine lehekülg)
  B Laseri nupp (laseri sisse- ja valjalulitamine)
  C Laseriava
  D Pastapliatsi vahetamise riiv
  E Pastapliats
  F Juhtmeta USB-vastuvotja ja kork
  G Vahetatav patarei, tuup AAA, 1,5 V

HOIATUS!

Lugege alljärgnevoid ohutusjuhiseid tāhelepanelikult. Järgige kõiki juhiseid. See aitab välida ohte, mis voivad loppeda varalise kahju ja/vöi raskete kehavigastustega. Kandke hoolt, et kõik toote kasutajad tutvuksid kæsolevate hoiatuste ja juhistega ning järgiksids neid.

Ettenahtud otstarve

• Toode on moeldud kasutamiseks laserosutina ettekannete tegemisel ja/voi kerimisseadmena mitmesuguste rakendustega, nagu PowerPoint®, KeyNote, PDF jne.
• Kasutage toodet ainult käesolevas juhendis kirjeldatud viisil.
• Kontrollige toodet enne kasutamist kahjustuste suhtes. Toodet

ei tohi kasutada, kui see on nähtavalt kahjustatud, ei tööta ettenähtud viisil vōi kui selle sisse on tunginud niiskus.

• Kaitske toodet niiskuse, ärmusliku temperatuuri, tugeva päikesevalguse ning gaaside, aurude ja lahustite eest.
• Arge uritage toodet modifitseerida, ümber ehitada ega parandada. Toodet ei tohi maha pillata, painutada ega pörutada.
• Kasutamise ja hoiustamise ajal tuleb toodet hoida laste ja lemmikloomade eest.
• Hoidke see juhend alles ja andke see toote järgmistele kasutajatele edasi.

Laserosutite ohutukasutamine

• Selles tootes kasutatav laser kuulub Euroopa standardi EN 60825-1:2015-07 kohaselt 2. laseriklassi.
  ETTEVAATUST! Laserikiir voib silmi ja nahka vigastada.
• Arge vaadake kunagi otse ega LABI optiliste vahendite laserikiire suunas.
• Laserikiirguse silma sattumise korral sulgege kohe silmad ja keerake pea körvale.
• Arge suunake laserikiirt inimesto ega loomade poole. Arge suunake laserikiirt peeqlite vms pindade poole.
• Tootel peab olema laseri hoiatussilt kohalikus keees. Kinnitage komplektis olev vastav silt esitluspuldi kulge. Sellise sildi puudumisel ei ole laseri kasutamine lubatud.

Patareide ohutukasutamine

• Pataeid tuleb paigaldada òigetpidi vastavalt tāhistusele (+/−).
• Eemaldage patareid, kui toodet regulaarselt ei kasutata. Muidu voivad patareid lekkima hakata. Lekkiv patareihape võib söövitada nahka või toodet kahjustada.
• Hoidke patareisid laste ja lemmikloomade eest. Muidu võivad lapsed või lemmikloomad need alla neelata. Allaneelamise korral poörduge kohe arsti poole.
  Kasutage ainult juhendis margitud tüpi patareisid.
• Arge löhkuge ega lühistage patareid ja kaitske seda leekide eest. Arge üritage laadida mittelaetavaid patareisid (plahvatusoht!).

Raadiosaatjate ohutukasutamine

Kerimisnuppude vajutamisel kiirgab toode väikese voimsusega

• Arge kasutage toodet kohtades, kus elektronikaseadmete kasutamine on keelatud (nt lennukis või haiglas).
• Arge kasutage toodet meditsiiniseadmete laheduses. Kahtluse korral pidage nōu arstiga.

Toote kasutamine

Esitluspuldi kasutamine ②

1. Eemaldage juhtmeta USB-vastuvotja F
2. Libistage USB-pistik täies pikkuses valja.
3. Ühendage juhtmeta USB-vastuvötja (F) arvuti vaba USB-pesaga. Arvuti installib draiveri. Midagi muud pole vaja teha.
4. Avage arvutis soovitud rakendus (nt PowerPoint®).
5. Eelmisele/järgmisele lehele siirdumiseks kasutage kerimisnuppe A. (Need toimivad samamoodi nagu arvuti klaviatuuri klahvid PgUp ja PgDn (lehekülje vörra alla/üles).)
6. Laserosuti kasutamine Hoidke esitluspulti nii, et laseri av ① on suunatud teist eemale. Seejärel vajutage laseri nuppu ⑧ .

Et văltida patareide enneaegset tühjenemist, eemaldage need, kui toodet ei kasutata.

Pastapliatsi vahetamine ③

1. Eemaldage juhtmeta USB-vastuvotja F
2. Keerake esitluspuldi ülemine osa lahti.
3. Lükake riiv ① üles.
4. Tömmake pastapliatsi sudamik valja ja asendage see uega (tuup D1 voi samavaärne, 67 mm).

Patareide paigaldamine/vehetamine ④

Tarnimise ajaks tootele patareisid ei paigaldata.

1. Eemaldage juhtmeta USB-vastuvotja F
2. Patareipesa avamiseks keerake lahti esitluspuldi ülemine osa.
3. Paigaldage patareipesasse AAA-tüüpi patarei. Pööraketehelepanu pooluste (+/-) öigele asetusele.
4. Sulgege patareipesa.

Käesolevaga kinnitab Esselte Leitz GmbH & Co. KG, et toode vastab asjaomaste Euroopa Liidu direktivide pöhinōuetele ja muudele asjakohastele sātetele.
