MANUAL DE UTILIZADOR IBF 64G1 TEKA

Avisos de segurança Precaução. Se a vitrocerâmica se partir ou rachar, desligue imediatamente a placa para evitar choques eléctricos. Este aparelho não se destina a tra-balhar com um temporizador externo (que não esteja incorporado no aparelho) ou com um sistema de controlo remoto separado. Não limpe este dispositivo a vapor. Precaução. O dispositivo e as respectivas partes acessíveis podem aquecer durante o funcionamento. Evite tocar nos elementos de aquecimento. As crianças com menos de 8 anos devem manterse afastadas da placa, excepto se estiverem sob supervisão constante. Este dispositivo só deve ser utilizado por crianças com mais de 8 anos; as pessoas com capacidades físicas, sensoriais ou mentais, ou sem experiência ou c o n h e c i m e n t o s , devem utilizálo APENAS sob supervisão ou se lhes tiverem sido dadas instruções adequadas sobre a utilização do aparelho e se compreenderem os perigos do mesmo. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão. As crianças não devem brincar com o dispositivo. Precaução. É perigoso cozinhar com gordura ou óleo sem a presença

uma pessoa, pois pode ocorrer um incêndio. NUNCA tente apagar um incêndio com água! Neste caso, desligue o dispositivo e cubra as chamas com uma tampa, um prato ou um cobertor. Não armazene objectos nas áreas de cozedura da placa.Evite possíveis riscos de incêndio. O gerador de indução cumpre as normas europeias vigentes. No entanto, recomendamos que as pessoas com aparelhos cardíacos, tipo pacemaker, consultem o seu médico ou, em caso de dúvida, se abstenham de utilizar as zonas de indução. Não devem ser colocados sobre a superfície objectos metálicos como facas, garfos, colheres e tampas, pois podem aquecer. Depois de utilizar, desligue sempre a placa, não se limite a retirar o recipiente. Caso contrário poderá ocorrer um funcionamento indesejado da placa se for inadvertidamente colocado outro recipiente sobre ela durante o período de detecção de recipiente.PT

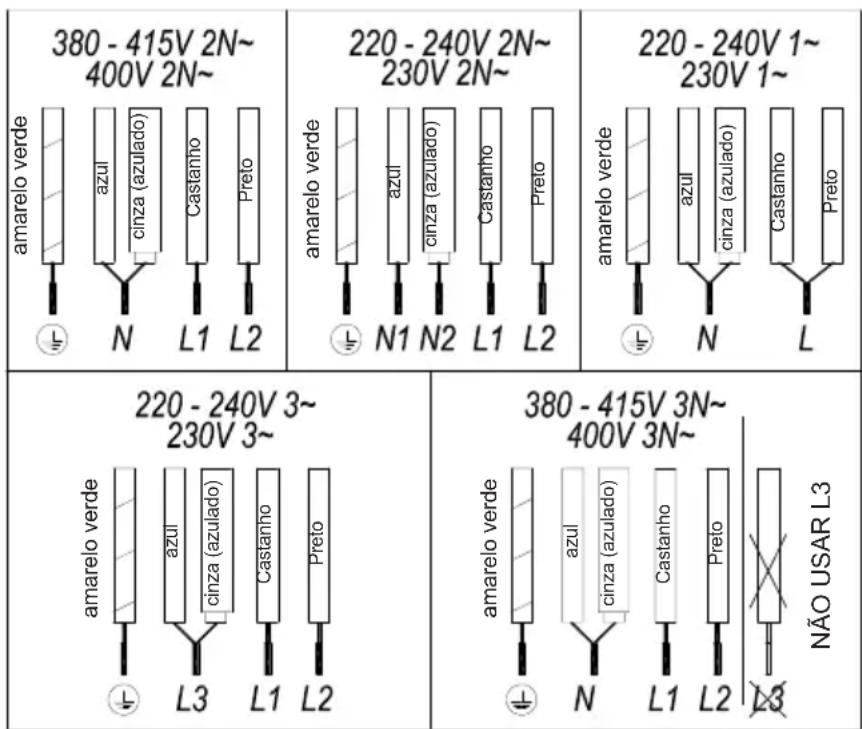

Evite possíveis acidentes! Instalação Colocação com gaveta para talheres Se desejar instalar móveis ou uma gaveta para talheres por baixo da placa, deve ser colocada uma tábua de separação entre as duas. Desta forma, é evitado o contacto acidental com a superfície quente do encaixe do dispositivo. A tábua deve ser colocada 18 mm abaixo da parte inferior da placa. Ligação eléctrica Antes de ligar a placa à rede eléctrica, verique se a tensão e a frequência correspondem às especicadas na placa de identicação do produto, que se encontra por baixo do mesmo, e na folha da garantia, ou na cha de dados técnicos aplicável, que tem de ser guardada juntamente com este manual durante a vida útil da placa. A ligação eléctrica será feita através de um interruptor omnipolar ou cavilha, desde que seja acessível, de acordo com a corrente e com uma distância mínima entre os contactos de 3 mm. Isto garante que o circuito é desligado em caso de emergência e permite a limpeza da placa. Certiquese de que o cabo de alimentação não entra em contacto com o armazenamento da placa ou com o armazenamento do forno, caso estejam instalados na mesma unidade. Atenção: A ligação eléctrica tem de ser correctamente ligada à terra, seguindo os regulamentos adequa-dos, caso contrário pode ocorrer um funcionamento incorrecto da placa. Picos de tensão anormalmen- te altos podem avariar o sistema de controlo (como com qualquer tipo de aparelho eléctrico). Recomendase que a placa de indução não seja utilizada durante a função de limpeza pirolítica no caso de fornos pirolíticos, devido à elevada temperatura que este aparelho atinge. Apenas o Serviço de assis- tência técnica ocial da TEKA está autorizado a manusear ou reparar o aparelho, incluindo substituir o cabo de alimentação. Antes de desligar a placa da rede eléctrica, recomendase que desligue o interruptor de corte e aguarde aproximadamente 23 segundos antes de retirar a cha. Este tempo é necessário para descarregar totalmente o circuito electrónico e, assim, evitar a possibilidade de uma descarga eléctrica através dos contactos da cha. Guarde o Certificado de Garantia ou a ficha de dados técnicos juntamente com o manual de instruções durante toda a vida útil do produto. Estes documentos contêm informações técnicas importantes. Sobre a indução Vantagens Com uma placa de indução, o calor é transmitido diretamente ao tacho. Isto tem várias vantagens: -Poupa tempo. -Poupa energia. -Facilita a limpeza, pois a comida que entra em contacto com a placa de vidro não queima com facilidade. -Melhora o controlo de energia. Esta energia é transferia ao tacho assim que os controlos de operação são premidos, e logo que o tacho é retirado da zona de cozedura, a transferência de energia para. Não é necessário desligar primeiro. Tachos Apenas os tachos ferromagnéticos são indicados para placa de indução. Existem vários tipos: -tachos em ferro fundido, aço esmaltado e aço inoxidável especificamente para placas de indução. Não recomendamos o uso de placas difusoras ou materiais como aço no, alumínio, vidro, cobre ou barro. Cada zona de cozedura tem um tempo mínimo de deteção de tacho. Isto depende do material e do diâmetro Fig.2a (5 FIOS) amarelo verde azul cinza (azulado)CastanhoPreto

como indicados para indução

Fig. 5 Inuência da base dos tachos

rapidamente sem dar o tempo para a

Nas zonas de cozedura mais

Utilização e manutenção Instruções do controlo táctil

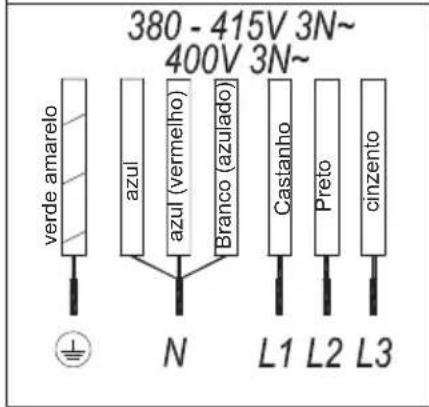

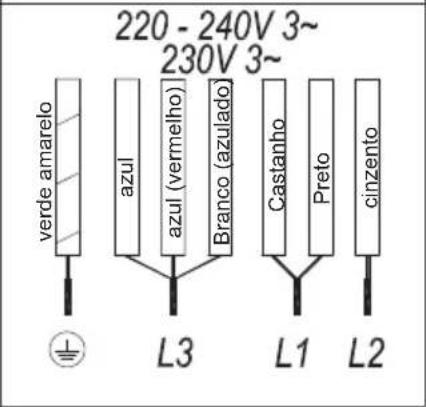

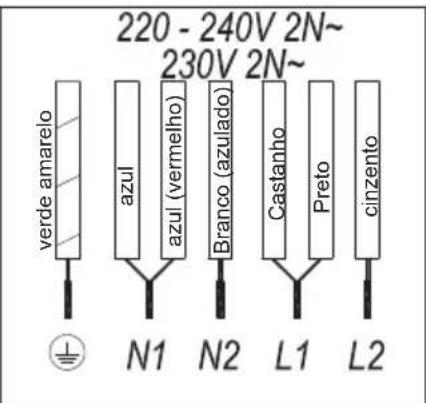

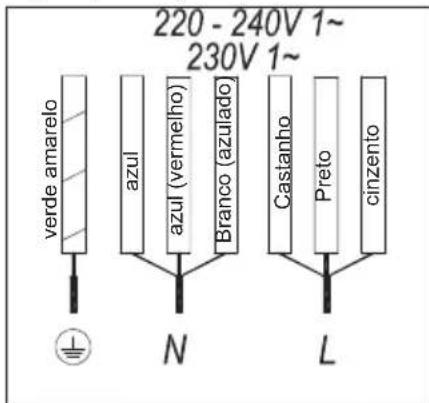

verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul Fig.2b (7 FIOS)PT

Sensor de ativação para a função

Sensor de ativação para a função

Sensor de ativação para a

a ponta do dedo para ativar a função

Para selecionar uma placa sobre estes modelos, tocar diretamente o cursor slider (2).

energia correspondente e seu

Detecção de recipientes Os focos de indução incorporar

Se os recipientes são removidos da

Após o uso, desligue a área de cozimento por controlo táctil. Caso contrário, a operação indesejada do foco de aquecimento poderiaPT

ocorrer se, inadvertidamente, um recipiente é colocado sobre ele por três minutos. Evitar acidentes! Função de Bloqueio

ao mesmo tempo o sensor

Para reativar todos os sinais sonoros

Ativação de função Stop & Go .

Desactivação do Stop & Go.

sensor e demissão retomado nas mesmas

vai começar a fornecer energia

A função Power tem uma duração

Ao activar a função de energia em uma

antes de passar o seu tempo de

Função “temporizador” (relógio de contagem regressiva)

Temporizada uma placa.

tempo de cozimento entre 1 e 99

cronometrados serão apresentadas

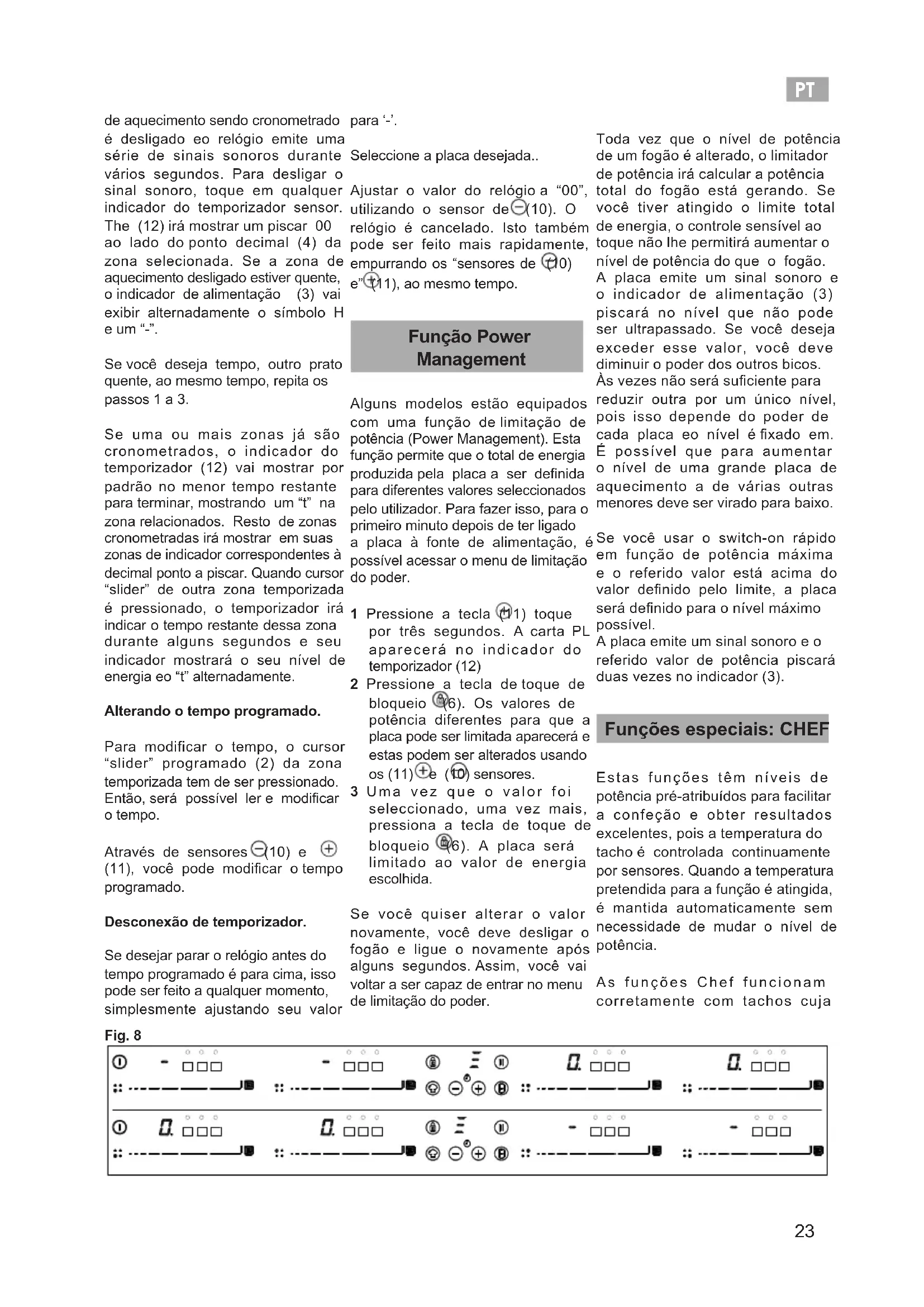

de aquecimento sendo cronometrado é desligado eo relógio emite uma série de sinais sonoros durante vários segundos. Para desligar o sinal sonoro, toque em qualquer indicador do temporizador sensor. The (12) irá mostrar um piscar 00 ao lado do ponto decimal (4) da zona selecionada. Se a zona de aquecimento desligado estiver quente, o indicador de alimentação (3) vai exibir alternadamente o símbolo H e um “-”. Se você deseja tempo, outro prato quente, ao mesmo tempo, repita os passos 1 a 3. Se uma ou mais zonas já são cronometrados, o indicador do temporizador (12) vai mostrar por padrão no menor tempo restante para terminar, mostrando um “t” na zona relacionados. Resto de zonas cronometradas irá mostrar em suas zonas de indicador correspondentes à decimal ponto a piscar. Quando cursor “slider” de outra zona temporizada é pressionado, o temporizador irá indicar o tempo restante dessa zona durante alguns segundos e seu indicador mostrará o seu nível de energia eo “t” alternadamente. Alterando o tempo programado. Para modificar o tempo, o cursor “slider” programado (2) da zona temporizada tem de ser pressionado. Então, será possível ler e modicar o tempo. Através de sensores (10) e (11), você pode modicar o tempo programado. Desconexão de temporizador. Se desejar parar o relógio antes do tempo programado é para cima, isso pode ser feito a qualquer momento, simplesmente ajustando seu valor para ‘-’. Seleccione a placa desejada.. Ajustar o valor do relógio a “00”, utilizando o sensor de (10). O relógio é cancelado. Isto também pode ser feito mais rapidamente, empurrando os “sensores de (10) e” (11), ao mesmo tempo. Função Power Management Alguns modelos estão equipados com uma função de limitação de potência (Power Management). Esta função permite que o total de energia produzida pela placa a ser denida para diferentes valores seleccionados pelo utilizador. Para fazer isso, para o primeiro minuto depois de ter ligado a placa à fonte de alimentação, é possível acessar o menu de limitação do poder. 1 Pressione a tecla (11) toque por três segundos. A carta PL aparecerá no indicador do temporizador (12) 2 Pressione a tecla de toque de bloqueio (6). Os valores de potência diferentes para que a placa pode ser limitada aparecerá e estas podem ser alterados usando os (11) e (10) sensores. 3 Uma vez que o valor foi seleccionado, uma vez mais, pressiona a tecla de toque de bloqueio (6). A placa será limitado ao valor de energia escolhida. Se você quiser alterar o valor novamente, você deve desligar o fogão e ligue o novamente após alguns segundos. Assim, você vai voltar a ser capaz de entrar no menu de limitação do poder. Toda vez que o nível de potência de um fogão é alterado, o limitador de potência irá calcular a potência total do fogão está gerando. Se você tiver atingido o limite total de energia, o controle sensível ao toque não lhe permitirá aumentar o nível de potência do que o fogão. A placa emite um sinal sonoro e o indicador de alimentação (3) piscará no nível que não pode ser ultrapassado. Se você deseja exceder esse valor, você deve diminuir o poder dos outros bicos. Às vezes não será suciente para reduzir outra por um único nível, pois isso depende do poder de cada placa eo nível é xado em. É possível que para aumentar o nível de uma grande placa de aquecimento a de várias outras menores deve ser virado para baixo. Se você usar o switch-on rápido em função de potência máxima e o referido valor está acima do valor denido pelo limite, a placa será denido para o nível máximo possível. A placa emite um sinal sonoro e o referido valor de potência piscará duas vezes no indicador (3). Funções especiais: CHEF Estas funções têm níveis de potência pré-atribuídos para facilitar a confeção e obter resultados excelentes, pois a temperatura do tacho é controlada continuamente por sensores. Quando a temperatura pretendida para a função é atingida, é mantida automaticamente sem necessidade de mudar o nível de potência. As funções Chef funcionam corretamente com tachos cuja Fig. 8PT

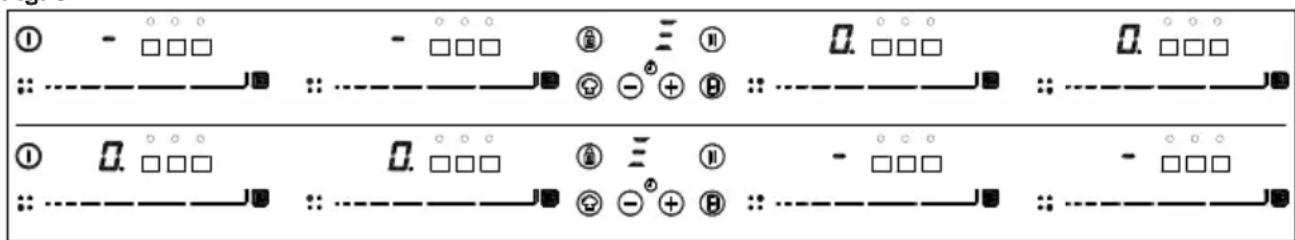

área ferromagnética da base é igual à área da zona de cozedura. Além disso, para funções com altas temperaturas (acima de 100 °C), os tachos devem ter uma base lisa e uniforme (preferentemente tipo «sandwich»), como na gura 7. Fig. 7 Para garantir o funcionamento correto segundo estas instruções, é importante que o tacho e a zona de cozedura não estejam quentes no início do processo. Mais informação sobre os tachos apropriados (caçarola, frigideiras, grelhadores, etc.) disponível na página web da Teka. O Controlo tátil tem funções especiais que ajudam o utilizador a cozinhar através do sensor CHEF (15). Estas funções estão disponíveis dependendo do modelo. Para ativar uma função especial numa zona: 1 Primeiro tem de ser selecionada; no indicador de alimentação (3) o ponto decimal (4) ca ativo. 2 Depois clicar no sensor CHEF (15). Premindo sucessiva e sequencialmente irá percorrer todas as funções CHEF disponíveis em cada uma das zonas. A ativação destas funções será exibida pelos leds correspondentes (16), (17) e (18). Se quiser cancelar em qualquer momento uma função especial ativada, deve tocar no sensor do cursor “slider” (2) da zona a selecionar. O ponto decimal (4) do indicador de alimentação (3) acender-se-á. Depois, tocar de novo no cursor “slider” (2) para denir um novo nível de potência ou desligar a zona, ou pode escolher uma função especial diferente tocando de novo no sensor CHEF (15).

Esta função dene automaticamente um nível de potência adequado para manter quente o alimento cozinhado. Para ativar, selecionar a placa, e premir o sensor CHEF (15), até o led (16) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

Esta função mantém uma temperatura baixa na zona de cozinhar. Ideal para descongelar alimentos ou para derreter lentamente outros tipos de alimentos como chocolate, manteiga, etc. Para ativar, selecionar a placa, e premir o sensor CHEF (15), até o led (17) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

Esta função permite-lhe manter a ferver. Depois de os alimentos estarem a ferver, ativar a placa selecionando-a, e premir o sensor CHEF (15), até o led (18) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente. Função Flex Zone Através desta função, é possível ativar duas zonas de cozedura para funcionarem em conjunto e selecionar um nível de potência e para ativar a função de temporizador para ambas as zonas. Para ativar esta função, premir o sensor (14). Fazendo isto, acendem-se os pontos decimais (4) das placas ligadas e será exibido o valor “0” nos indicadores de potência (3). O indicador do temporizador do relógio (12) exibirá três segmentos a indicar as zonas ativadas. No caso do seu modelo ter várias zonas com “Flex Zone”, pode selecionar a opção pretendida premindo o sensor (14) antes de atribuir potência à zona escolhida. Terá alguns segundos antes de realizar a operação seguinte, de outro modo a função será automaticamente desativada. (consulte a Fig 8). Depois da função “Flex Zone” ser selecionada, pode atribuir a potência tocando um dos cursores “sliders” (2) de uma das zonas ligadas. O nível de potência e as suas variações são exibidos simultaneamente nos indicadores de potência (3) de ambas as zonas. Para desativar esta função, deve tocar de novo no sensor (14). Quando a função for desativada, também são limpos os níveis de potência e funções atribuídos às zonas relacionadas. Função desligar de segurança Se, devido a um erro, uma ou mais placas não se desligarem, o aparelho irá desligarse automaticamente após um período de tempo denido (consul- te a Tabela 1).PT

Tabela 1 Nível de Potência seleccionado

FUNCIONAMENTO (em horas)

10 ou 5 minutos , ajustado para o nível 9 (Conforme o modelo) Quando a função “desligar de segu- rança” tiver sido activada, é apresen- tado um 0se a temperatura da super- fície de vidro não for perigosa para o utilizador ou um H se existir risco de queimadura. Mantenha sempre o painel de controlo das áreas de aquecimento limpas e secas. Em caso de problemas de funcionamento ou ocorrências que não estejam mencionadas neste manual, desligue o aparelho e con- tacte o Serviço de assistência técnica da TEKA. Sugestões e recomendações

• Utilize panelas e recipientes espessos, com fundos totalmente planos.

• Não deslize os recipientes sobre o vidro, pois podem riscálo.

• Embora o vidro suporte alguns golpes de grandes recipientes, que não tenham arestas vivas, é necessário ter precaução com os impactos destes utensílios.

• Para evitar danos na superfície de vitrocerâmica, não deslize os recipientes sobre o vidro, e mantenha o fundo dos recipientes limpos e em boas condições.

• Diâmetros minimos recomendados dos fundos das panelas, (consultar a ‘’Ficha de Dados Técnicos’’ fornecida com o produto). Tenha cuidado para não derramar açúcar ou produtos que o contenham pois, enquanto a superfície estiver quente, podem danicar o vidro. Limpeza e manutenção Para manter o produto em boas condi- ções a limpeza deve ser efectuada utilizando produtos e utensílios adequados, depois de arrefecer. Desta forma, a limpeza será mais fácil e evitará a acumulação de sujidade. Nunca utilize produtos ou utensílios de limpeza agressivos que possam riscar a superfície ou equipamentos a vapor. A sujidade ligeira, que não tenha aderido à superfície, pode ser limpa utilizando um pano húmido e um detergente suave ou água tépida com detergente. As manchas mais profundas e a gordura devem ser limpas utilizando um produto de limpeza especial para placas de vitrocerâmica, seguindo as instruções da embalagem. A sujidade que tenha aderido totalmente à superfície por ter sido queimada sucessivamente pode ser removida utilizando uma espátula com lâmina. A gordura seca na parte inferior dos recipientes ou a gordura entre o vidro e os recipientes enquanto está a cozinhar provocam ligeiras manchas coloridas. Estas podem ser removidas utilizando um esfregão de níquel com água ou um produto de limpeza espe-cial para placas de vitrocerâmica. Deve remover imediatamente, com uma espátula, objectos de plástico, açúcar ou alimentos que contenham muito açúcar e que tenham derretido sobre a superfície. O arrastamento de recipientes metáli- cos sobre o vidro provoca brilhos metálicos. Estes podem ser removidos utilizando, de forma intensiva, um pro- duto de limpeza especial para placas de vitrocerâmica, podendo ser neces- sário repetir o processo de limpeza várias vezes. Pode suceder que um recipien- te que colado ao vidro devido ao derretimento de qualquer produto entre eles. Não tente remover o recipiente enquanto a placa estiver fria!Esta tentativa poderá partir o vidro. Não pise o vidro, nem se apoie nele, pois pode partirse e provocar ferimentos. Não utilize o vidro para pousar objectos. A TEKA INDUSTRIAL S.A. reservase o direito de efectuar alterações a estes manuais, conforme considerar neces- sário ou útil, sem que tal prejudique as características essenciais dos produtos. Considerações ambientais O símbolo no produto ou na sua embalagem signica que este produto não pode ser tratado como o lixo doméstico normal. Este produto deve ser levado a um ponto de recolha para reciclagem de electrodomésticos eléctricos e electrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. Os materiais utilizados na embalagem são ecológicos e podem ser reciclados. Os componentes de plásticos estão assinados com > PE<, >LD<, >EPS<, etc. Elimine os materiais da embalagem, como lixo doméstico, nos contentores adequados. Cumprimento com Eficiência Energética do aparelho:PT

-Aparelhos foi testado de acordo com a norma EN 60350-2 ea obtido valor, em Wh/Kg, está disponível na placa de identicação do aparelho. Os conselhos a seguir ajudá-lo(a)- ão a poupar energia sempre que cozinhar:

• Sempre que possível, use a tampa correta para cada panela. Cozinhar sem tampa gasta mais energia.

• Use panelas com bases planas e diâmetros de base adequados a fim de corresponderem ao tamanho da zona de cozedura. Geralmente, os fabricantes de panelas fornecem o diâmetro superior da panela que é sempre maior do que o diâmetro da base.

• Quando é usada água para cozinhar, use pequenas quantidades a m de preservar as vitaminas e os minerais dos legumes e ajuste para o nível de potência mínimo que permita manter a cozedura. O nível de potência alto nível de energia é desnecessário e provoca um desperdício de energia.

• Use panelas pequenas com pequenas quantidades de alimentos. Se algo não funcionar Antes de contactar o Serviço de assis-tência técnica, efectue as vericações descritas abaixo. O aparelho não funciona: Verique se o cabo de alimentação está ligado. As zonas de indução não aquecem: O recipiente não é adequado (não tem fundo ferromagnético ou é demasiado pequeno). Verique se o fundo do recipiente é atraído por um íman, ou utilize um fundo maior. Ouvese um zumbido no início da cozedura nas zonas de indução: Em recipientes pouco espessos ou que não sejam de peça única, o zum- bido é consequência da transmissão de energia directamente para o fundo do recipiente. Este zumbido não é um defeito, mas se desejar evitálo, redu- za ligeiramente o nível de potência escolhido, ou utilize um recipiente com fundo mais espesso e/ou de uma peça. O controlo táctil não se acende ou, estando aceso, não responde: Não está seleccionada qualquer placa. Certiquese de que selecciona uma placa antes de a utilizar. Existe humidade nos botões tácteis e/ou os seus dedos estão húmidos. Mantenha seca e limpa a superfície do controlo táctil e/ou os dedos. O bloqueio está activado. Desactive o bloqueio. Ouvese um som de ventilação durante a cozedura, que continua mesmo com a placa desligada: As zonas de indução incluem uma ventoinha para refrigerar a parte electrónica. Esta só funciona quando a temperatura da parte electrónica é elevada; quando esta desce, desliga- se automaticamente, quer a placa estejaou não activada. Aparece o símbolo no indicador de potência de uma placa: O sistema de indução não encontra um recipiente sobre a placa, ou este não é adequado. Uma placa desligase e aparece a mensagem C81 ou C82 nos indicadores: Temperatura excessiva na parte elec- trónica ou no vidro. Aguarde algum tempo para que a parte electrónica arrefeça ou retire o recipiente para que o vidro arrefeça. Aparece C85 no indicador de uma das placas: O recipiente utilizado não é adequado. Desligue a placa, volte a ligála e experimente com outro recipiente. O aparelho desliga e a mensagem C90 aparece nos indicadores de potência (3): O controlo tátil deteta se o sensor on/off (ligado/desligado) (1) está coberto e não permite a ligar a placa de cozedura. Remova os possíveis objetos ou líquidos mantendo a superfície de controlo tátil, limpa e seca até que a mensagem desapareça. O aparelho desliga e a mensagem C91 aparece nos indicadores de potência (3): O controlo tátil deteta se o sensor Stop&Go (6) está coberto e não permite a manusear a placa de cozedura. Remova os possíveis objetos ou líquidos mantendo a superfície de controlo tátil limpa e seca, depois pressione duas vezes o sensor Stop&Go (6) sensor para excluir a mensagem e voltar ao funcionamento normal.EN
