Proseries 3600 - Máquina de laminar GBC - Manual de utilização gratuito

Tipo de produto	Máquina de laminação de bolsas
Marca	GBC
Modelo	Proseries 3600
Dimensões (L x P x A)	540 x 271 x 112 mm
Peso	15,0 kg
Alimentação elétrica	220-240 V / 50-60 Hz / 1050 W / 6,0 A
Largura máxima da bolsa	330 mm
Espessura máxima da bolsa	2 x 350 microns (total 700 microns)
Espessura máxima bolsa + documento	3,0 mm
Tempo de pré-aquecimento	6 minutos
Faixa de temperatura	0 - 140 °C
Ajuste de velocidade	1 a 9 (9 = mais rápido)
Modos de plastificação	A quente, a frio, predefinições (HOT/COLD), manual, memória (2 locais)
Exibição	Tela LCD com indicadores READY, HOT, COLD, temperatura, velocidade, ventilador, sentido dos rolos
Funções adicionais	Avanço/retorno (REV), parada/rotação (STOP/RUN), modo de espera automático após 120 minutos
Tipo de rolos	Rolos de aquecimento e resfriamento
Limpeza	Desconectar, limpar o exterior com um pano úmido. Não usar detergentes nem aerossóis.
Segurança	Desligamento automático após inatividade, resfriamento antes de desligar, interruptor de alimentação traseiro
Garantia	1 ano (uso normal, reparo ou substituição pela ACCO Brands)
Reparabilidade	Não abrir por conta própria, contatar um representante autorizado da ACCO Brands

Perguntas frequentes - Proseries 3600 GBC

Quanto tempo leva para a máquina estar pronta para plastificar?

O tempo de pré-aquecimento é de aproximadamente 6 minutos. O símbolo READY aparece na tela LCD e um bipe sonoro soa quando a temperatura é atingida.

Qual temperatura e velocidade usar para papel de impressora de 75-100 microns?

Consulte o guia de plastificação: para papel de impressora de 75-100 microns com transportador, ajuste a temperatura para 100 °C e a velocidade para 6. Sem transportador, use 130 °C e velocidade 4.

O que fazer se um documento ficar preso na máquina?

Pressione e mantenha pressionado o botão REV (marcha ré) para inverter os rolos e fazer a bolsa sair pela frente. Remova cuidadosamente o documento e limpe os rolos com uma folha de limpeza.

Como limpar a plastificadora?

Primeiro, desconecte o aparelho. Limpe o exterior com um pano úmido. Não use detergentes nem solventes. Não pulverize nenhum produto no interior.

Por que meu documento plastificado está ondulado ou encurvado?

Isso significa que a temperatura está muito alta. Verifique se você selecionou a temperatura correta de acordo com o guia. Deixe o documento esfriar sobre uma superfície plana e fria após a plastificação.

A máquina emite um odor ao ligar, é normal?

Sim, é possível que um leve odor seja sentido durante os primeiros usos. É normal e diminuirá após algumas horas de funcionamento.

Como usar a plastificação a frio?

Pressione o botão COLD. Aguarde o símbolo READY aparecer. Use uma bolsa a frio, depois pressione STOP para acionar os rolos. Atenção: após uma plastificação a quente, deixe o aparelho esfriar antes de mudar para o modo frio.

O que fazer se a plastificação não ficar transparente?

A temperatura é insuficiente. Deixe o aparelho aquecer por alguns minutos extras e passe o documento novamente. Você também pode aumentar a temperatura manualmente usando as teclas de seta.

Como desligar a máquina corretamente?

Pressione o botão POWER por um segundo. O ventilador de resfriamento é ativado. Aguarde os rolos esfriarem (abaixo de 65 °C); o aparelho desliga automaticamente e um bipe soa. Em seguida, coloque o interruptor de alimentação traseiro em OFF.

A máquina entra em modo de espera automaticamente?

Sim, por razões de segurança e economia de energia, a plastificadora entra em modo de espera após 120 minutos de inatividade. Para reativá-la, pressione o botão POWER por um segundo.

MANUAL DE UTILIZADOR Proseries 3600 GBC

READY - Indica que laquina está preparada para plastificar.

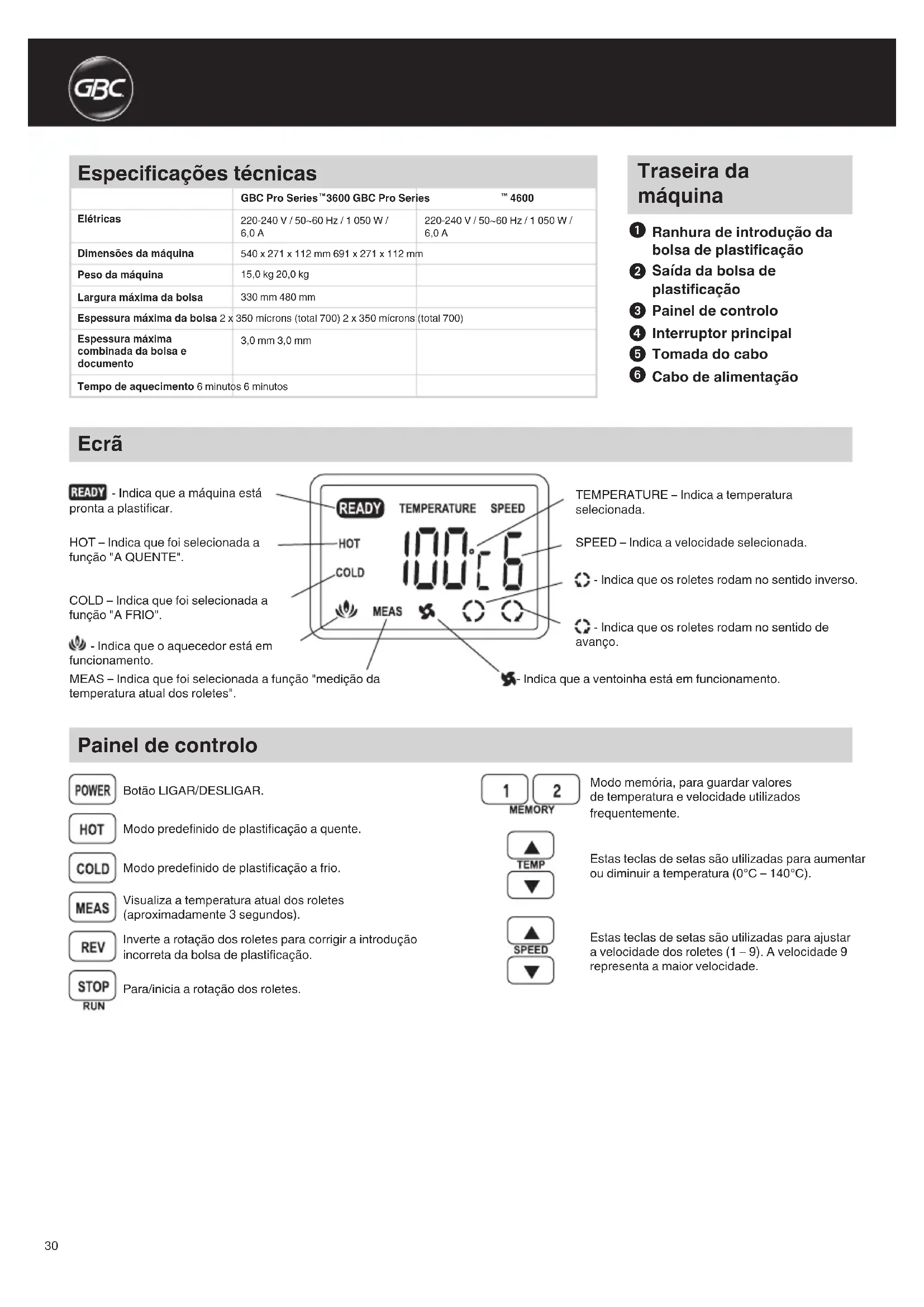

Especificações tíncicas

	GBC Pro Series™ 3600 GBC Pro Series™ 4600
Elétricas	220-240 V / 50-60 Hz / 1 050 W / 6,0 A	220-240 V / 50-60 Hz / 1 050 W / 6,0 A
Dimensoes da máquina	540 x 271 x 112 mm 691 x 271 x 112 mm
Peso da máquina	15,0 kg 20,0 kg
Largura maior daolta	330 mm 480 mm
Espessura maior daolta 2 x 350 microns (total 700) 2 x 350 microns (total 700)
Espessura maior combinada daolta e documento	3,0 mm 3,0 mm
Tempo de aquecidoamento 6 Minutes 6 Minutes

Traseira daquina

1 Ranhura de introducao da Bolsa de plastificacao
Saía da bolsa de plastificação
3 Paine de controlo
4 Interruptor principal
5 Tomada do cabo
Cabo de alimentacao

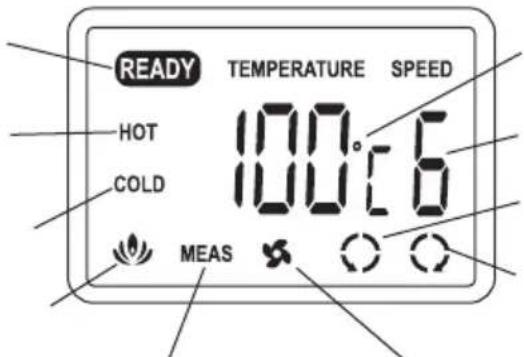

Ecrã

READY - Indica que a boa, está pronta a plastificar.

HOT - Indica que foi selecionada a funcao "A QUENTE".

COLD - Indica que foi selecionada a funcão "A FRIQ".

• Indica que o aquecedor está em acontecimiento.

MEAS - Indica que FOi selecionada a funcao "medicao da temperatura atual dos roletes".

- Indica que a ventoinha está em funciona.

TEMPERATURE - Indica a temperatura的选择ada.

SPEED - Indica velocidade selecionada.

• Indica que os roletes rodam no sentido inverso.

• Indica que os roletes rodam no sentido de'avanco.

Painel de controlo

POWER Botao LIGAR/DESLIGAR.
HOT Modo predefinido de plastificacao a quente.
COLD Modo predefinido de plastificacao a frio.
MEAS Visualiza a temperatura atual dos roletes (aproximamente 3 segundos).
REV Inverte a rotação dos roletes para corrigir a introdução incorrente da Bolsa de plastificação.
STOP Para/inicia a rotação dos roletes. RUN

Modo memoria, para guardar values de temperatura e velocidade utilizados frequentlymente.

Estas teclas de setas são realizadas para augmentar ou diminui a temperatura (0^ - 140^)

Estas teclas de setas são realizadas paraaabstar a velocidade dos roletes (1-9).A velocidade 9 representa a maior velocidade.

Nota especial

Agradecemos a sua recente compra de uma plastificadora de bolsas GBC. A sua nova plastificadora poderá emitir um ligeiro odor durante as primeiras utilizesções. Isto é normal e diminuira às vezes das horas deestruturação.

Instruções de segurarca

A SUA SEGURANCA, BEM COMO A SEGURANCA DE OUTROS, É Muito IMPORTANTE PARA A ACCO BRANDS. NESTE MANUAL DE INSTRUÇÉS ENCONTRAM-SE IMPORTANTES AVISOS DE SEGURANCA. LEIA ESTES AVISOS COM ATENÇAO.

HA UM SIMBOLO DE ALERTA DE SEGURANCA ANTES DE CADA AVISO DE SEGURANCA DESTE MANUAL DE INSTRUÇOES.

ESTE SIMBOLO INDICA UM RISCO POTENTIAL PARA A SEGURANCA PESSOAL, QUE PODE RESULTAR EM FERIMENTOS PARA SI OU PARA OUTROS, ASSIM COMO EM DANOS MATERIALS NO APARELHO OU OUTROS EQUIPAMENTOS.

Resíduos de Equipamento Elétrico e Eletrólico (REE)

Dispositivos eletricos e eletrónicos contém materiais e substancias que podem ter efeitos prejudicials à saude humana e ao meio ambiente. Este símbolo no disposivo, nos acessórios ou na embalagem indica que o disposivo não deve ser tratado como residuos urbanos não triados, mas sim recolhido separadamente. Elimine o disposivo atraves de um punto de recolha para a reciclagem de equipamento eletrico e eletrónico dentro da União Europeia e outros paises europeus que possuem sistemas de recolhaeparada para equipamentos eletricos e eletrónicos. Ao eliminar o disposivo de forma adequada, ajuda a evitar eventuais perigos para o ambiente e a saudé Pública que poderiam de outras mode decorrer do tratamento indevido de residuos de equipamento. A reciclagem de materiais contribui para a conservação dos recursos naturais.

Precauções importantes

AVISO: PARA SUA PROTEÇÃO PessoAL, NÃO LIGUE A PLASTIFICADA DE BOLSAS À ALIMENTAGão ELETRICA ATÉ TER LIDO ESTAS INSTRUÇOES NA TOTALIDA. GUARDE ESTAS INSTRUÇOES NUM LOCAL CONVENIENTE PARA CONSULTAS FUTURAS. PARA EVITAR FERIMENTOS, DEVE RESPEITAR AS SEGUIENTES PRECAUÇOs DE SEGURANÇA BÁSICAS DURANTE A INSTALLação E UTILIZATION DESTA MAQUINA.

Precauções gerais

• Utilize a plastificadora apenas para a sua finalidade normal de plastificacao de documents.
• Não coloque qualquer的对象o na ranhura de entrada da plastificadora, para àslem das gordas/documentos.
• Coloque a boa aquina sobre uma superficie de trabalho segura e estável para fazer que ela caia e possa fazer ferimentos pessoas e fique danificada.
• Respeite todos os avisos e instruções indicados na boa.
• A tomada de parede deve estar instaladajuveno equipamento e ser fácilmente accesivel.
• Não tente plastificar documents apenas de um lado, quando destruira a plastificadora.
• Não obtrua as ranhuras de ventilação, boa isto fara com que a plastificadora aqueça excessively.

Precauções electrolyicas

• A plastificadora deve estar ligada a uma tomada de alimentacao com tensao correspondente a indicaça na MQquina.
• Retire a ficha da.tomada antes de deslocar a plastificadora de um local para除外, ou se não a for utilizes durante um periodo prolongado.
• Não utilize a plastificadora se o cabo ou a ficha estiverem danificados. Não altere a ficha. A ficha está configurada para a alimentação eletrica apropriadna.
• Não sobrecarregue as tomadasétricas para algo da sua capacidade,pois isto pode causar incendido ou什麽étrico.
• Esta�áquinadestina-seexclusivamenteautilizaçãoeminteriores.
• É necessária uma supervisão rigorosa quando a plastificadora for realizada na proximidade de crianças.

Limpeza

Cuidado: Retire a ficha da tomada antes de limpar a plastificadora.

• Limpe apenas o exterior using um pano ligeiramente humedecido. Não utilize detergentes ou solventes.
• Não utilizeiros de limpeza ou de remoçao de p em aerossol.
• Não pulverize qualquer produits para o interior da区内.

Manutenção

Não tente executar por si mesmo qualquer manutenção ou reparação da plastificadora. Retire a ficha da plastificadora da tomada e contacte umrepresentante de assistência Tecnica autorizado da ACCO Brands, que se encarregara de reparações eventualmente necessarias.

Fim da的操作ação de plastificacao

1. Prima o botão POWER durante um segundo; o símbolo da ventoinha aparece no ecran LCD.
2. Depois de os roletes terem arrefecido (até uma temperatura inferior a 65^ ), a plastificadora emite um sinal sonoro e alimentação da boaquina para automaticamente.
3. Prima o interruptor na traseira da plastificadora, para desligar a boaquina.

CUIDADO: Arrefecendo a boaquina antes de desligar o interruptor na traseira da plastificadora protege e prolonga a vidautil dos roletes.

NOTA: Para maior segurar e por razões ambientais a plastificadora passa automaticamente a modo Inativo antes 120 instantos de inatividade. Se desejar usar novamente a plastificadora, prima o botão POWER durante umAGO, para ligar a boaquina.

Suggestões praticas para a plastificacao

• NAO PLASTIFIQUE UMA BOLSAA VAZIA.
• Nunca introduza a bolsa na boaquinaPGA sua extremidade nao Selada. Isto pode provocar o encravamento da boaquina.
• Antes de plastificar documentos importantes ou únicos, para sempre um teste passando uma bolsa com um documento semelhante pela plastificadora.
• Assim que a plastificacao a quente estiver conclusa, retire o documento plastificado da traseira da区内 e colque-o sobre uma superficie plana e fria para arrifecer, para fazer que a Bolsa enrole.
• Não corte as gordas de plastificacao antes de efetuar a plastificacao.

Guia de plastificacao

Tipo de papel	Espessura dapelícula	Regulação sem porta-bolsas Regulação com porta-bolsas
		Temperatura Veloculdade Temperatura Veloculdade
Papel de cópia	75-100 microns 100°C 6 130°C 4
	125-150 microns 120°C 4 130°C 3
	175-250 microns 120°C 3 140°C 2
	300-350 microns 130°C 2 --
Papel préprolgo parabrochuras	75-100 microns 100°C 5 130°C 4
	125-150 microns 120°C 3 140°C 3
	175-250 microns 130°C 2 140°C 2
	300-350 microns 140°C 2 --
Papel fotográcico	75-100 microns 100°C 4 130°C 3
	125-150 microns 130°C 3 140°C 2
	175-250 microns 140°C 2 140°C 1

NOTA: Em modo "STANDBY", mantenha a temperatura a 70^ e a velocidade regulada em 2.

Garantia

O funciona como a reparação de forma de garantir por um periodo de 1 ano a conta da sua data de compra, em condições normais de utilizesçao. No periodo de garantia, a Acco Brands Europee efectuará a reparação ou substituição gratuita da boaina defeituosa, segudo o seu critério exclusivo. Os defeitos resultantes de mautilização ou utilização impropria não está abrangidos por esta garantia. É necessária a apareção de prova da data de compra. As reparações ou alterações effectuadas por pessoas não autorizadas pela ACCO Brands Europe anularão esta garantia. Estamos empenhados em asseguir que o desempenho dos nossois produits está de acordo com as espécicações indicadas.Esta garantia não afecta os direitos legais dos consumoidores ao abrigo da legislationção nacional aplicavel que regula a vendal de mercadorias.

Registe este produit on-line em www.accobbrands.com

Se ocorro um problema de natureza的技术ica com a suaquina durante o periodo de garantia, queira contactar o Centro de Assistencia Tecnica da ACCO relevante. Dependendo do problema identificado e do modelo daquina, organizaramos a visita de um专业技术 ou pedir-lhe-emos que devolva a suaquina à ACCO. Se devolver aquina, a ACCO proceda, segudo seu critério e em conformidade com a lei, à (i) reparacao daquina usingo para tal peças novas ou recondicionadas, ou (ii) substituicao daquina por uma nova ou recondicionada, equivalente à que está a ser substituicao.

Teknik Özellikler

	GBC Pro Series™ 3600 GBC Pro Series™ 4600
Elektrik	220-240V / 50~60Hz / 1050W / 6,0A 220-240V / 50~60Hz / 1050W / 6,0A
Makine Boyutları	540 x 271 x 112 mm 691 x 271 x 112 mm
Makine Ağırkıı	15,0 kg 20,0 kg
Maksimum Poşet Genmişligı	330 mm 480 mm
Maksimum Poşet Kalınkıı 2 x 350 mikron (toplam 700) 2 x 350 mikron (toplam 700)
Maksimum Poşet ve Doküman Kalınkıı	3,0 mm 3,0 mm
Isinma Süresi 6 dakika 6 dakika
