MANUAL DE UTILIZADOR BGS41PRO BOSCH

Indicações de segurança ..............................................................................18 Manual de instruções ...................................................................................63

Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego. Eliminar el material de embalaje Embalaje El embalaje protege el aspirador de posibles desper- fectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos mate- riales aprovechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el cen- tro de reciclaje para su reaprovechamiento. Consul- tar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros Los filtros están fabricados con materiales respe- tuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica.18 Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Uso a que se destina Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma uti-lização a uma altitude de, no máximo, 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: − substâncias nocivas para a saúde, objectos pontia-gudos, substâncias quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou ex-plosivos. − cinzas, fuligem de lareiras e de instalações de aque-cimento central. − pó de toner de impressão e cópia. Peças de substituição, acessórios As nossas peças de substituição originais, os nossos acessórios e acessórios especiais originais estão, adaptados às caraterísticas e requisitos dos nossos aspiradores. Recomendamos-lhe, por isso, a utilização exclusiva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais origi-nais e dos nossos sacos de aspiração originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do rendi-mento de limpeza do seu aspirador. Nota: A utilização de peças de substituição, acessórios /acessórios especiais e sacos de aspiração incorre-tos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisa-mente pela utilização deste tipo de produtos. Indicações de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as ins- truções de segurança aplicá- veis. Este aparelho não pode ser utilizado por crianças a par- tir dos 8 anos e pessoas com capacidades físicas,

sensoriais ou mentais redu- zidas ou que não disponham de experiência suficiente, ex- cepto sob vigilância ou sob instruções específicas de uti- lização segura do aparelho, e desde que entendam os pe- rigos resultantes da mesma. Não deixe que crianças brin- quem com o aparelho. Não permita a limpeza e ma- nutenção do aparelho pelo utilizador a crianças sem vi- gilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e elimi- nados. >= Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento ape-nas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. >= O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça.>= Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá--lo sobre arestas vivas.19 Certifique-se de que, durante o enrolamento automá- tico do cabo, a ficha não é projetada contra pessoas, partes do corpo, animais ou objetos. >= Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica auto- rizado. Proteja o aspirador de intempéries e mantenha-o afas- tado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em obras de construção. >= A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor.

Estamos muito satisfeitos por ter decidido adquirir um aspirador Bosch da série GS41 – Serie 6. Neste manual de instruções são apresentados diferen- tes modelos GS41 – Serie 6. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá uti- lizar exclusivamente os acessórios originais da Bosch especialmente desenvolvidos para o seu aspirador, para obter o melhor resultado de aspiração possível. Guarde o manual de instruções. Junte o manual ao as- pirador sempre que o entregar a terceiros. Desdobre as páginas com as ilustrações! Descrição do aparelho 1 Escova comutável* (o aspeto da escova pode divergir da ilustração apesar de o modo de funcionamento ser igual) 2 Tubo telescópico com punho corrediço, com ligação para acessórios* 3 Apoio de acessórios para o bocal combinado* 4 Bocal combinado* 5 Tubo telescópico com botão corrediço, sem ligação para acessórios* 6 Tubo telescópico com patilha deslizante e ponto de fuga de ar* 7 Pega* 8 Pega Ergo* 9 Pega Ergo-Premium* 10 Mangueira de aspiração 11 Cabo de alimentação 12 Botão de desbloqueio da tampa traseira 13 Tampa traseira 14 Indicador de controlo do filtro (SmartSensor Control)* 15 Posição de parque para o tubo na parte lateral do aparelho 16 Pega do recipiente do pó 17 Recipiente do pó 18 Botão de desbloqueio recipiente do pó 19 Botão de ligar/desligar com regulador eletrónico da potência de sucção 20 Pega de transporte 21 Filtro de cotão 22 Dispositivo para arrumar o tubo na parte de baixo do aparelho 23 Multi-Use-Brush* 24 Escova para pelos de animais* 25 Bocal para pavimentos rijos com coroa de cerdas dobrável* 26 Pincel para móveis* 27 Bocal para fendas* 28 Bocal para estofos*

Ligue ou desligue o aparelho, premindo o botão de ligar/desligar. Regular a potência de aspiração Fig.

Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de for- ma contínua a potência de sucção desejada. mín - Para aspirar cortinas e tecidos sensíveis - Para a aspiração de mobiliário estofado e almo- fadas - Para a aspiração de tapetes sensíveis e a lim- peza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos max - Para aspirar pavimentos rijos e tapetes e alca- tifas com forte sujidade Fig. 10* Tubo telescópico bom botão corrediço e regu- lador de fuga de ar Também é possível ajustar a potência de sucção, ro- dando o regulador de ar secundário no sentido da seta. Regulador de ar secundário aberto => Potência de sucção reduzida Regulador de ar secundário fechado => Potência de sucção máxima Aspiração

Atenção As escovas estão sujeitas a um certo desgaste, inde- pendentemente das características do seu pavimen- to (p. ex., ladrilhos ásperos, rústicos). Por este mo- tivo, deve verificar regularmente a sola da escova. As escovas com solas gastas e arestas vivas podem danificar pavimentos delicados como o parquet ou o linóleo. O fabricante não se responsabiliza por even- tuais danos causados por uma escova gasta. Fig.

Ajustar a escova comutável: Tapetes e alcatifas => Pavimento rijo / parquet => Se aspirar partículas maiores, certifique-se de que as aspira sequencialmente e com cuidado, de forma a não entupir o canal de aspiração da escova. Se necessário, deverá elevar a escova para poder aspi- rar as partículas de sujidade mais facilmente. Aspirar com acessórios adicionais Fig. 12* Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a) Escova para pavimentos rijos* - com coroa de cerdas engatada: Para uma limpeza eficiente e, ao mesmo tempo, conservadora de pavimentos rijos (ladrilhos, par- quet, etc.) - sem coroa de cerdas: Para a limpeza de sujidade em fendas e juntas

É possível retirar a coroa de cerdas pressionando ambos os encaixes no sentido da seta.

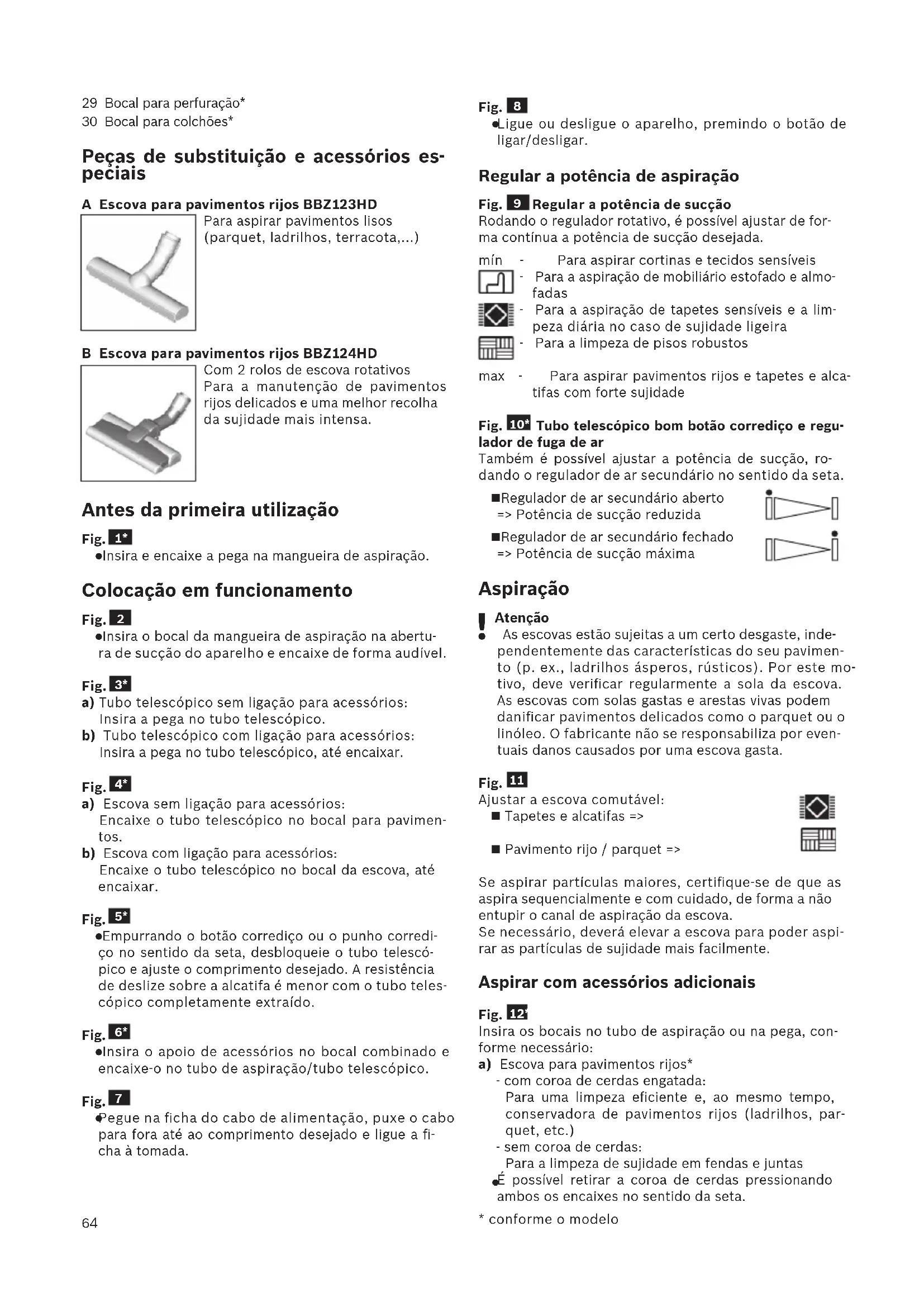

• conforme o modelo 29 Bocal para perfuração* 30 Bocal para colchões* Peças de substituição e acessórios es- peciais A Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquet, ladrilhos, terracota,...) B Escova para pavimentos rijos BBZ124HD

Com 2 rolos de escova rotativos Para a manutenção de pavimentos rijos delicados e uma melhor recolha da sujidade mais intensa. Antes da primeira utilização Fig.

Insira e encaixe a pega na mangueira de aspiração. Colocação em funcionamento Fig.

Insira o bocal da mangueira de aspiração na abertu- ra de sucção do aparelho e encaixe de forma audível. Fig.

a) Tubo telescópico sem ligação para acessórios: Insira a pega no tubo telescópico. b) Tubo telescópico com ligação para acessórios: Insira a pega no tubo telescópico, até encaixar. Fig.

a) Escova sem ligação para acessórios: Encaixe o tubo telescópico no bocal para pavimen- tos. b) Escova com ligação para acessórios: Encaixe o tubo telescópico no bocal da escova, até encaixar. Fig.

Empurrando o botão corrediço ou o punho corredi- ço no sentido da seta, desbloqueie o tubo telescó- pico e ajuste o comprimento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo teles- cópico completamente extraído. Fig.

Insira o apoio de acessórios no bocal combinado e encaixe-o no tubo de aspiração/tubo telescópico. Fig.

Pegue na ficha do cabo de alimentação, puxe o cabo para fora até ao comprimento desejado e ligue a fi- cha à tomada.65

• conforme o modelo b) Bocal para fendas* para aspirar fendas e cantos, etc. c) Bocal para estofos*, que se destina a aspirar mobili- ário estofado, cortinados, etc. Após a utilização do bocal combinado, volte a colo- cá-lo nos apoios de acessórios. d) Pincel para móveis Para limpar caixilhos de janelas, armários, perfis, etc. e) Bocal para colchões Para limpar colchões, estofos, etc. Bocal para perfuração Fig. 13*

Fixe o bocal de perfuração na pega e posicione-o junto da parede, de modo que a abertura perfurada do bocal fique diretamente por cima do orifício que pretende abrir.

Regule o aparelho para a potência mínima e ligue-o.

A potência de sucção mantém a escova de perfura- ção na posição desejada. Recomenda-se que pos- teriormente aumente a potência, em função das características da superfície da parede que se pre- tende perfurar, para garantir a aderência do bocal de perfuração. Durante a perfuração, o pó fino daí resultante é aspi- rado automaticamente. Aspirar Multi-Use-Brush Fig. 14* Nota: A Multi-Use-Brush não pode ser desmontada após a utilização. A capacidade de aspiração não fica limitada devido à Multi-Use-Brush montada.

ATENÇÃO! A aspiração com uma coroa de cerdas não total- mente inserida para baixo pode danificar o solo. Nunca aspire com a coroa de cerdas inserida para cima. a) Insira e encaixe a Multi-Use-Brush na pega ou no tubo. b) Pressione as duas linguetas de bloqueio na coroa de cerdas.

Pressione as duas linguetas de bloqueio na coroa de cerdas.

Empurre a coroa de cerdas para cima e encaixe-a. d) Para efetuar a desmontagem, prima a tecla de des- bloqueio e remova a Multi-Use-Brush. Fig.

Se interromper a aspiração por pouco tempo, pode utilizar a posição de parque para o tubo, localizada na parte lateral do aparelho.

Depois de desligar o aparelho, insira o gancho da escova na posição de parque. Fig.

Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficien- te, também pode transportar o aparelho pela pega de transporte. Após a aspiração Fig.

a) Desligue o aparelho.

Retire a ficha da tomada. b) Puxe ligeiramente o cabo de alimentação e solte-o. (O cabo enrola-se automaticamente). Fig. 18*

Empurrando o botão corrediço ou o punho corredi- ço no sentido da seta, desbloqueie e recolha o tubo telescópico. Fig.

Para guardar /transportar o aparelho pode utilizar o dispositivo para arrumar o tubo na parte de baixo do aparelho. a) Coloque o aparelho na vertical com o auxílio da man- gueira ou da pega do recipiente do pó. b) Insira o gancho localizado no bocal no dispositivo para arrumar o tubo.

Para poupar espaço e facilitar o transporte, coloque a mangueira de aspiração em redor do aparelho e do tubo telescópico. c) O aparelho também pode ser transportado pela pega do recipiente do pó. Desmontagem Fig.

Para remover a mangueira de aspiração, pressione as duas patilhas de encaixe laterais e retire a man- gueira da abertura de aspiração do aparelho. Fig. 21* a) Tubo telescópico sem ligação para acessórios: Para desencaixar a ligação, rode a pega ligeiramente e retire-a do tubo telescópico. b) Tubo telescópico com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio do tubo telescópico e retire a pega. Fig. 22* a) Escova sem ligação para acessórios: Para desencaixar a ligação, rode ligeiramente o tubo telescópico e retire-o da escova. b) Escova com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio e retire o tubo telescópico da escova. Limpeza e manutenção Esvaziar o recipiente de pó Fig.

Para obter um bom resultado de aspiração, o recipiente de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando o pó atingir o nível da marcação num ponto do recipiente. A indicação (SmartSensor Control) acende-se a verme- lho quando o recipiente de pó tiver de ser esvaziado. Fig.

Atenção O recipiente do pó só pode ser retirado se o apare- lho estiver na posição horizontal. Por isso, coloque o aparelho no chão para soltar o bloqueio do botão de desbloqueio.66 Fig. 27* a) Abra a tampa traseira pressionando o botão de des- bloqueio. b) Desbloqueie o filtro HEPA*, puxando a lingueta de fe- cho no sentido da seta, e retire-o do aparelho. c) Remova a esponja filtrante da tampa traseira. d) Sacuda a unidade de filtro e a esponja filtrante e lave-a sob água corrente. Em alternativa, a unidade pode ser lava- da na máquina de lavar roupa, num progra- ma delicado, à temperatura máxima de 30 °C e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. e) Depois de completamente seco (no mínimo, 24 ho- ras), volte a colocar o filtro HEPA* no aparelho e bloqueie-o. f) Coloque a esponja filtrante e feche a tampa traseira. Depois de aspirar partículas finas de pó (como, p. ex., gesso, cimento, etc.), limpe o filtro de proteção do mo- tor, sacudindo-o e, se necessário, substitua o filtro de proteção do motor e o filtro de saída do ar. Indicações de limpeza Antes de qualquer limpeza do aspirador, deverá desli- gá-lo e retirar a ficha da tomada. O aspirador e os aces- sórios de plástico podem ser conservados com um pro- duto de limpeza para plásticos disponível no mercado.

Atenção: Não utilize produtos abrasivos, limpa-vidros ou produtos de limpeza multiusos. Nunca mergulhe o aspirador em água. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.

a) Segure no recipiente de pó pela pega e remova-o do aparelho rodando o botão de desbloqueio. b) Solte a tampa do recipiente de pó puxando pela pa- tilha e abra o recipiente do pó. c) Retire a tampa e esvazie o recipiente do pó. d) Verifique o filtro de cotão e, se necessário, lave-o em água corrente. Depois de seco, insira-o no recipien- te do pó. Feche e bloqueie a tampa. e) Pouse e encaixe a tampa do recipiente do pó. f) Introduza o recipiente do pó no aparelho. Manutenção do sistema de separação do pó Fig. 25* O seu aparelho está equipado com um indicador Smart- Sensor Control. Esta função verifica permanentemente se o seu aspirador está a funcionar com o melhor nível de desempenho. O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indica- dor piscar a vermelho, o filtro de lamelas tem de ser lim- po. A potência do aparelho é automaticamente reduzida para o mínimo. Limpar os filtros do recipiente de pó Desligue o aparelho. Fig.

Retire o recipiente do pó do aparelho. Fig.

a) Abra a placa do fundo do recipiente de pó, puxando a lingueta de fecho. b) Abra a cassete de filtragem com o filtro de espuma. c) Retire a esponja filtrante da placa do fundo do reci- piente de pó. d) Para poder finalizar o processo de aspiração, basta que, inicialmente, sacuda a esponja filtrante. e) Depois disso, lave a esponja filtrante em água cor- rente. f) Em alternativa, o filtro pode ser lavado na máquina de lavar roupa, num programa de- licado, à temperatura máxima de 30 °C e com a velocidade de centrifugação mínima. CONSELHO: Coloque o filtro num saco de lavagem de roupa em separado, para efeitos de proteção. g) Deixe secar completamente a esponja filtrante du- rante, pelo menos, 24 horas e, em seguida, volte a colocar na placa do fundo do recipiente de pó. h) Feche e bloqueie a placa do fundo do recipiente.

i) Introduza o recipiente do pó no aparelho.

Manutenção do filtro de saída do ar O filtro de saída do ar foi concebido de modo a não ser necessário proceder à sua substituição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potên- cia ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtragem mantém-se independentemente de uma eventual des- coloração da superfície do filtro.67
