MANUALE UTENTE BGS41PRO BOSCH

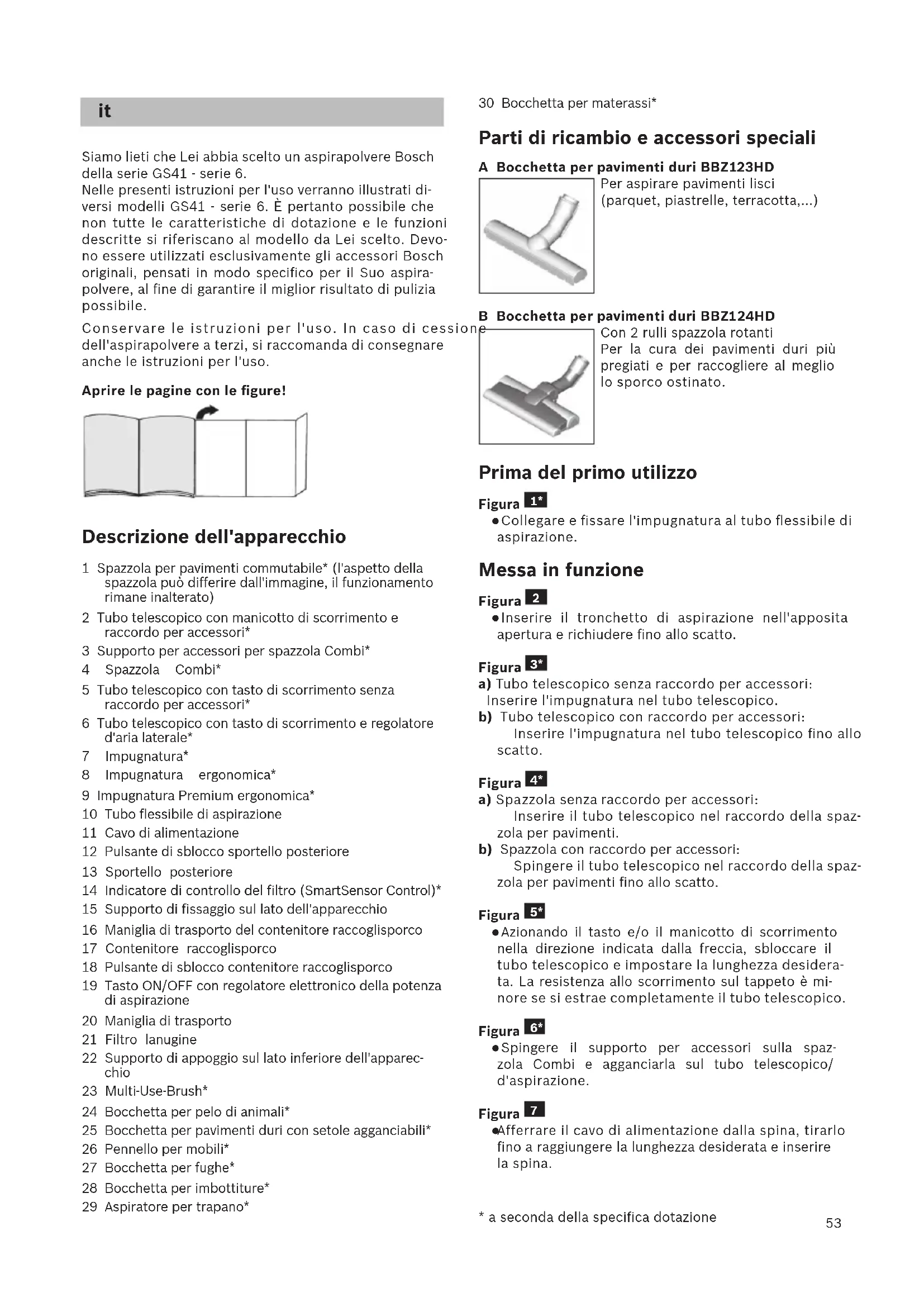

Siamo lieti che Lei abbia scelto un aspirapolvere Bosch della serie GS41 - serie 6. Nelle presenti istruzioni per l'uso verranno illustrati di- versi modelli GS41 - serie 6. È pertanto possibile che non tutte le caratteristiche di dotazione e le funzioni descritte si riferiscano al modello da Lei scelto. Devo- no essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspira- polvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine con le figure! Descrizione dell'apparecchio 1 Spazzola per pavimenti commutabile* (l'aspetto della spazzola può differire dall'immagine, il funzionamento rimane inalterato) 2 Tubo telescopico con manicotto di scorrimento e raccordo per accessori* 3 Supporto per accessori per spazzola Combi* 4 Spazzola Combi* 5 Tubo telescopico con tasto di scorrimento senza raccordo per accessori* 6 Tubo telescopico con tasto di scorrimento e regolatore d'aria laterale* 7 Impugnatura* 8 Impugnatura ergonomica* 9 Impugnatura Premium ergonomica* 10 Tubo flessibile di aspirazione 11 Cavo di alimentazione 12 Pulsante di sblocco sportello posteriore 13 Sportello posteriore 14 Indicatore di controllo del filtro (SmartSensor Control)* 15 Supporto di fissaggio sul lato dell'apparecchio 16 Maniglia di trasporto del contenitore raccoglisporco 17 Contenitore raccoglisporco 18 Pulsante di sblocco contenitore raccoglisporco 19 Tasto ON/OFF con regolatore elettronico della potenza di aspirazione 20 Maniglia di trasporto 21 Filtro lanugine 22 Supporto di appoggio sul lato inferiore dell'apparec- chio 23 Multi-Use-Brush* 24 Bocchetta per pelo di animali* 25 Bocchetta per pavimenti duri con setole agganciabili* 26 Pennello per mobili* 27 Bocchetta per fughe* 28 Bocchetta per imbottiture* 29 Aspiratore per trapano* 30 Bocchetta per materassi* Parti di ricambio e accessori speciali A Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta,...) B Bocchetta per pavimenti duri BBZ124HD

Con 2 rulli spazzola rotanti Per la cura dei pavimenti duri più pregiati e per raccogliere al meglio lo sporco ostinato. Prima del primo utilizzo Figura

Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Messa in funzione Figura

Inserire il tronchetto di aspirazione nell'apposita apertura e richiudere fino allo scatto. Figura

a) Tubo telescopico senza raccordo per accessori: Inserire l'impugnatura nel tubo telescopico. b) Tubo telescopico con raccordo per accessori: Inserire l'impugnatura nel tubo telescopico fino allo scatto. Figura

a) Spazzola senza raccordo per accessori: Inserire il tubo telescopico nel raccordo della spaz- zola per pavimenti. b) Spazzola con raccordo per accessori: Spingere il tubo telescopico nel raccordo della spaz- zola per pavimenti fino allo scatto. Figura

Azionando il tasto e/o il manicotto di scorrimento nella direzione indicata dalla freccia, sbloccare il tubo telescopico e impostare la lunghezza desidera- ta. La resistenza allo scorrimento sul tappeto è mi- nore se si estrae completamente il tubo telescopico. Figura

Spingere il supporto per accessori sulla spaz- zola Combi e agganciarla sul tubo telescopico/ d'aspirazione. Figura

Afferrare il cavo di alimentazione dalla spina, tirarlo fino a raggiungere la lunghezza desiderata e inserire la spina.

• a seconda della specifica dotazione54 Aspirazione con accessori aggiuntivi Figura 12* Applicare le spazzole al tubo di aspirazione o all'impu- gnatura, in funzione delle proprie esigenze: a) Spazzola per pavimenti duri* - con setole innestate: per la pulizia efficace e allo stesso tempo delicata di rivestimenti di pavimenti duri (piastrelle, par- quet, ecc.) - senza setole: per eliminare lo sporco da scanalature e fughe

È possibile rimuovere le setole premendo entrambi i bloccaggi nella direzione indicata dalla freccia. b) La bocchetta per fughe* permette di aspirare fughe, angoli e così via. c) La bocchetta per imbottiture* permette di aspirare imbottiture di mobili, tende, ecc. Dopo l'uso riporre nuovamente la spazzola Combi nel supporto per accessori. d) Pennello per mobili Per pulire infissi, mobili, profili, ecc. e) Bocchetta per materassi Per la pulizia di materassi, imbottiture, ecc. Aspiratore per trapano Figura 13*

Fissare l'aspiratore per trapano all'impugnatura e collocarlo alla parete in modo che il foro per il trapa- no si trovi esattamente sopra il punto da trapanare.

Impostare l'apparecchio al livello di potenza minimo e accenderlo.

L'aspiratore per trapano viene mantenuto nella posi- zione desiderata grazie alla forza di aspirazione. Per garantire la migliore aspirazione, può essere neces- sario aumentare la potenza in base alle caratteristi- che della superficie della parete da trapanare. La polvere viene aspirata automaticamente durante l'operazione di foratura. Aspirazione Multi-Use-Brush Figura 14* Nota: La Multi-Use-Brush deve essere smontata dopo l'utilizzo. La potenza di aspirazione non viene limitata se è montata la Multi-Use-Brush.

ATTENZIONE! L'aspirazione con setole non completamente sposta- te in basso può danneggiare la base. Non aspirare mai con setole spostate verso l'alto. a) Inserire e innestare la Multi-Use-Brush sull'impugna- tura o il tubo. b) Premere le due tacche di arresto delle setole.

Spostare e innestare le setole verso il basso. >= La Multi-Use-Brush è pronta all'uso. c) Aspirare con Multi-Use-Brush.

Premere le due tacche di arresto delle setole.

Spostare e innestare le setole verso l'alto. d) Per lo smontaggio, premere il tasto di sblocco e ri- muovere la Multi-Use-Brush.

• a seconda della specifica dotazione Figura

Attivare/disattivare l'aspirapolvere premendo il pul- sante on/off. Regolazione della potenza di aspirazione Figura

Regolazione della forza di aspirazione Ruotando il selettore girevole è possibile impostare la forza di aspirazione desiderata a diversi livelli. min - Per aspirare tende e tessuti delicati - Per aspirare imbottiture di mobili e cuscini - Per aspirare moquette delicate e per la pulizia quotidiana in caso di sporco normale - Per la pulizia di rivestimenti resistenti max - Per aspirare pavimenti, tappeti e moquette molto sporchi Figura 10* Tubo telescopico con tasto di scorrimento e regolatore d'aria laterale La potenza di aspirazione può essere impostata anche ruotando, in direzione della freccia, il regolatore d'aria laterale. Regolatore d'aria laterale aperto => potenza di aspirazione ridotta Regolatore d'aria laterale chiuso => potenza di aspirazione massima Aspirazione

Attenzione Le spazzole per pavimenti sono soggette a una certa usura in base alle caratteristiche del pavimento duro (ad es. piastrelle grezze, in cotto). È quindi impor- tante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole per pavimen- ti usurate. Figura

Regolazione della spazzola per pavimenti commutabi- le: Tappeti e moquette => Pavimenti duri/parquet => Quando vengono aspirate particelle più grosse, assicu- rarsi che esse vengano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la spazzola per poter aspirare meglio lo sporco.55

• a seconda della specifica dotazione Figura

Per brevi pause di inutilizzo è possibile utilizzare il sup- porto di fissaggio sul lato dell'apparecchio.

Dopo aver disattivato l'apparecchio, inserire il gan- cio della spazzola per pavimenti nell'apposito sup- porto di fissaggio. Figura

Per la pulizia delle scale l'apparecchio deve essere po- sizionato in basso all'inizio della scala. Se ciò non do- vesse bastare, l'apparecchio può essere spostato affer- randolo in corrispondenza della maniglia di trasporto. Dopo l'aspirazione Figura

a) Spegnere l'apparecchio.

Staccare la spina di alimentazione. b) Tirare brevemente il cavo di alimentazione e rila- sciarlo. (Il cavo si riavvolge automaticamente). Figura 18*

Azionando il tasto o del manicotto di scorrimento nella direzione indicata dalla freccia, sbloccare il tubo telescopico e congiungere. Figura

Per trasportare/riporre l'apparecchio, è possibile ser- virsi del supporto di appoggio situato sul lato inferiore dell'apparecchio stesso. a) Sollevare l'apparecchio dal tubo flessibile o dall'im- pugnatura del contenitore raccoglisporco. b) Inserire il gancio della spazzola per pavimenti nel supporto di appoggio.

Per salvare spazio e facilitare il trasporto, collocare il tubo flessibile di aspirazione intorno all'apparec- chio e al tubo telescopico. c) È possibile trasportare il contenitore raccoglisporco anche dall'impugnatura. Smontaggio Figura

Per rimuovere il tubo flessibile di aspirazione, pre- mere insieme i due nottolini ed estrarre il tubo dall'apertura di aspirazione posta sull'apparecchio. Figura 21* a) Tubo telescopico senza raccordo per accessori: Per separare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo telescopico. b) Tubo telescopico con raccordo per accessori: Per separare i componenti, premere la bussola di sblocco sul tubo telescopico e rimuovere l'impugna- tura. Figura 22* a) Spazzola senza raccordo per accessori: Per separare i componenti, ruotare leggermente il tubo telescopico ed estrarlo dalla spazzola per pavi- menti. b) Spazzola con raccordo per accessori: Per separare i componenti, premere la bussola di sblocco e rimuovere il tubo telescopico dalla spaz- zola per pavimenti. Cura e pulizia Svuotamento del contenitore raccoglisporco Figura

Per ottenere buone prestazioni di pulizia, si consiglia di svuotare il contenitore polvere dopo ogni utilizzo o, al più tardi, quando la polvere ha raggiunto il livello indi- cato dalla tacca nel contenitore. L'indicatore (SmartSensor Control) si accende con luce rossa quando è necessario procedere allo svuota- mento del contenitore raccoglisporco. Figura

Attenzione È possibile estrarre il contenitore raccoglisporco solo dal lato orizzontale dell'apparecchio. Posizio- nare l'apparecchio sul pavimento per sbloccare il pulsante di sblocco. Figura

a) Afferrare il contenitore raccoglisporco dall'impugna- tura e, premendo il pulsante di sblocco, rimuoverlo dall'apparecchio. b) Sbloccare il coperchio del contenitore raccoglispor- co tirando la linguetta e svuotarle il contenitore. c) Rimuovere il coperchio del contenitore raccoglispor- co e svuotare il contenitore. d) Controllare il filtro lanugine e se necessario sciac- quarlo sotto l'acqua corrente. Una volta asciutto inserirlo nel contenitore raccoglisporco. Chiudere e bloccare il coperchio. e) Collocare e innestare il coperchio del contenitore raccoglisporco. f) Inserire il contenitore raccoglisporco nell'apparec- chio. Manutenzione del sistema di separazione dello sporco Figura 25* L'apparecchio è dotato di un indicatore SmartSensor Control. Questa funzione controlla costantemente che l'aspirapolvere lavori al livello di potenza ottimale. L'indicatore è blu quando l'apparecchio lavora a livello di potenza ottimale. Se l'indicatore lampeggia con luce rossa, il filtro a lamelle deve essere pulito. L'apparecchio viene regolato automaticamente sul livello di potenza minimo. Pulizia del filtro del contenitore raccoglisporco Spegnere l'apparecchio. Figura

Estrarre il contenitore raccoglisporco dall'apparec- chio. Figura

a) Aprire la base del contenitore raccoglisporco tiran- do la linguetta di chiusura. b) Aprire la cassetta filtro con il filtro in gommapiuma. c) Togliere dalla base del contenitore raccoglisporco il filtro in gommapiuma. d) Per terminare di aspirare è sufficiente inizialmente battere il filtro in gommapiuma. e) Successivamente lavare il filtro in gommapiuma sot- to l'acqua corrente.56

i) Inserire il contenitore raccoglisporco nell'apparec-

chio. Cura del filtro estraibile Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il fil- tro estraibile. Affinché l'aspirapolvere lavori al livello di prestazione ottimale, il filtro estraibile deve essere lavato dopo un anno. La presenza di eventuali alterazioni cromatiche sulla superficie del filtro non ne pregiudicano l'effica- cia. Figura 27* a) Aprire lo sportello posteriore premendo il pulsante di sblocco. b) Tirando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro HEPA* ed estrarlo dall'apparecchio. c) Rimuovere il filtro in gommapiuma dallo sportello posteriore. d) Battere l'unità filtro e il filtro in gommapiuma e sciac- quarli sotto l'acqua corrente. L'unità può essere lavata in lavatrice con lavaggio deli- cato a max 30°C e con la velocità di centrifuga minima. CONSIGLIO: Collocare l'unità filtro in un sacchetto per proteggere il resto del bucato. e) Dopo che il filtro HEPA* è completamente asciutto (almeno 24 ore) riposizionarlo nell'apparecchio e bloccarlo. f) Inserire il filtro in gommapiuma e chiudere lo spor- tello posteriore. Dopo aver aspirato piccole particelle di polvere (come ad es. gesso, cemento e così via) pulire il filtro di pro- tezione del motore battendolo e, se necessario, sosti- tuire il filtro di protezione del motore e il filtro d'igiene. Avvertenze per la pulizia Prima di pulire l'aspirapolvere, è necessario disattivar- lo e staccare la spina. L'aspirapolvere e gli accessori in materiale sintetico possono essere puliti con un nor- male detergente per plastica.

Attenzione: Non utilizzare strumenti abrasivi né detergenti uni- versali o per vetro. Non immergere mai l’aspirapol- vere nell'acqua. Con riserva di modifiche tecniche.
