WV 75 plus EU II - Limpador Kärcher - Manual de utilização gratuito

Tipo de produto	Limpa-vidros (limpador de vidros)
Marca	Kärcher
Modelo	WV 75 plus EU II
Peso	0,7 kg
Alimentação	Bateria Li-Ion 3,6 V; Carregador 5,5 V / 600 mA
Tempo de carga	2 horas
Autonomia	20 minutos
Capacidade do reservatório de água suja	100 ml
Nível de ruído	54 dB(A)
Proteção	IP X4
Funções principais	Pulverização de detergente, aspiração de água suja, limpeza
Acessórios incluídos	Aparelho básico, carregador, bocal de aspiração largo e estreito, separador, frasco de pulverização, extensão de limpeza, almofada de microfibra, concentrado de limpeza de vidros (20 ml)
Manutenção	Limpar as lâminas com água corrente; almofada de limpeza lavável na máquina a 60°C; reservatório de água suja enxaguar com água
Segurança	Não pulverizar nos olhos; não utilizar em superfícies quentes; não introduzir objetos nas fendas
Peças sobressalentes	Lâmina extensível larga (ref. 2.633-005.0), lâmina estreita (2.633-104.0), almofada de microfibra (2.633-100.0), concentrado para vidros (6.295-302.0)
Utilização conforme	Limpeza de superfícies lisas e húmidas (janelas, espelhos, azulejos); não aspirar poeira nem grandes quantidades de líquido (máx. 25 ml)

Perguntas frequentes - WV 75 plus EU II Kärcher

Como carregar a bateria do Kärcher WV 75 plus?

Conecte o carregador a uma tomada elétrica e, em seguida, ligue o cabo de carregamento à entrada na parte traseira do aparelho. O indicador pisca durante o carregamento e fica aceso quando a bateria está cheia. Tempo de carga: aproximadamente 2 horas.

O que fazer se o aparelho não ligar?

Verifique o indicador: se estiver apagado ou piscar lentamente, recarregue a bateria. Se piscar rapidamente, contacte o serviço de assistência técnica.

Como limpar as lâminas de aspiração?

Destrave o bocal de aspiração e o separador e, em seguida, limpe-os com água corrente. Para as lâminas de silicone, remova-as lateralmente, umedeça a parte arredondada e remonte-as no sentido inverso se estiverem gastas.

Por que aparecem riscos durante a limpeza?

Os riscos podem ser causados por lâminas sujas ou gastas. Limpe ou vire as lâminas. Verifique também a dosagem do detergente.

O frasco de pulverização não pulveriza, o que fazer?

Certifique-se de que há detergente suficiente. Se o mecanismo da bomba estiver com defeito, contacte o revendedor.

Qual detergente usar com o Kärcher WV 75 plus?

Use um limpador de vidros comum do comércio ou o concentrado Kärcher (ref. 6.295-302.0). Não use gasolina nem detergente espumante. Dilua 20 ml de concentrado em 250 ml de água.

Como guardar o aparelho após o uso?

Limpe e seque o aparelho e, em seguida, carregue a bateria. Guarde-o em local seco.

Pode-se lavar a almofada de limpeza na máquina?

Sim, a almofada de microfibra pode ser lavada na máquina a 60°C no máximo, sem amaciador. Também pode ser enxaguada com água corrente.

Qual é a capacidade do reservatório de água suja?

O reservatório pode conter 100 ml de água suja. Não ultrapasse a marca de enchimento máximo.

Como eliminar o aparelho no final da vida útil?

Não descarte o aparelho no lixo doméstico. Remova a bateria integrada seguindo as instruções do manual e deposite-a num ponto de recolha. O aparelho deve ser reciclado.

MANUAL DE UTILIZADOR WV 75 plus EU II Kärcher

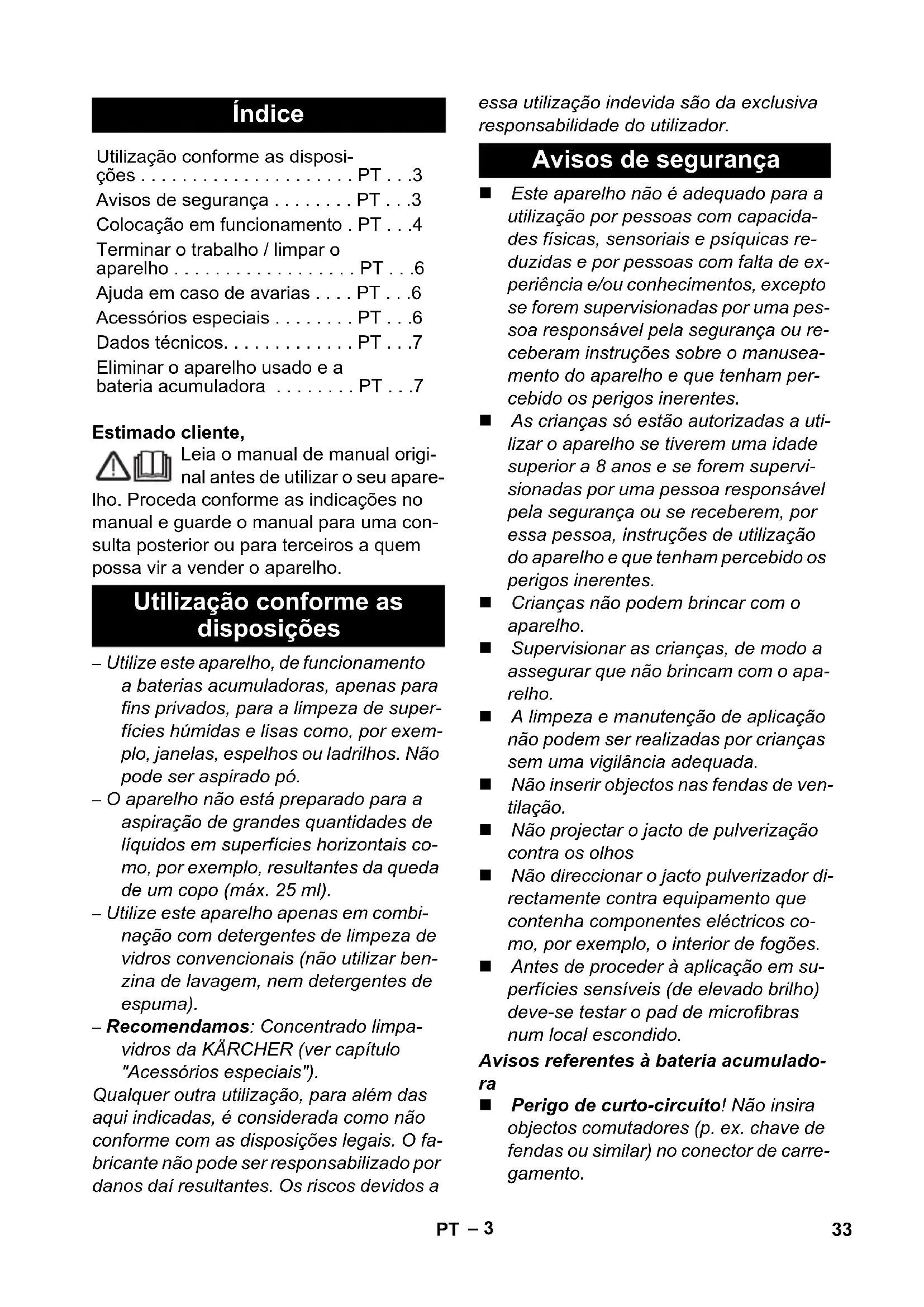

Dati tecnici ..... IT ...7

Utilização conforme as disposi- ções....PT...3

Avisos de segurança ..... PT ...3

Colocação em funcionamento . PT . . .4

Terminar o trabalho / limpar o aparelho ..... PT ... 6

Ajuda em caso de avarias .... PT ...6

Acessórios especiais ..... PT ...6

Dados técnicos.... PT ...7

Eliminar o aparelho usado e a bateria acumuladora ..... PT ...7

Estimado cliente,

Leia o manual de manual original antes de utilizar o seu apare-

Iho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilização conforme as disposições

• Utilize este aparelho, de funcionamento a baterias acumuladoras, apenas para fins privados, para a limpeza de superfícies húmidas e lisas como, por exemplo, janelas, espelhos ou ladrilhos. Não pode ser aspirado pó.
• O aparelho não está preparado para a aspiração de grandes quantidades de líquidos em superfícies horizontais como, por exemplo, resultantes da queda de um copo (máx. 25 ml).
• Utilize este aparelho apenas em combinação com detergentes de limpeza de vidros convencionais (não utilizar benzina de lavagem, nem detergentes de espuma).
• Recomendamos: Concentrado limpavidros da KÄRCHER (ver capítulo "Acessórios especiais").

Qualquer outra utilização, para além das aqui indicadas, é considerada como não conforme com as disposições legais. O fabricante não pode ser responsabilizado por danos daí resultantes. Os riscos devidos a

essa utilização indevida são da exclusiva responsabilidade do utilizador.

Avisos de segurança

Este aparelho não é adequado para a utilização por pessoas com capacidades físicas, sensoriais e psíquicas reduzidas e por pessoas com falta de experiência e/ou conhecimentos, excepto se forem supervisionadas por uma pessoa responsável pela segurança ou receberam instruções sobre o manuseamento do aparelho e que tenham percebido os perigos inerentes.
As crianças só estão autorizadas a utilizar o aparelho se tiverem uma idade superior a 8 anos e se forem supervisionadas por uma pessoa responsável pela segurança ou se receberem, por essa pessoa, instruções de utilização do aparelho e que tenham percebido os perigos inerentes.
■ Crianças não podem brincar com o aparelho.
■ Supervisionar as crianças, de modo a assegurar que não brincam com o aparelho.
A limpeza e manutenção de aplicação não podem ser realizadas por crianças sem uma vigilância adequada.
- Não inserir objectos nas fendas de ventilação.
- Não projectar o jacto de pulverização contra os olhos
- Não direccionar o jacto pulverizador directamente contra equipamento que contenha componentes eléctricos como, por exemplo, o interior de fogões.
■ Antes de proceder à aplicação em superfícies sensíveis (de elevado brilho) deve-se testar o pad de microfibras num local escondido.

Avisos referentes à bateria acumuladora

■ Perigo de curto-circuito! Não insira objectos comutadores (p. ex. chave de fendas ou similar) no conector de carregamento.

O carregamento da bateria acumuladora só é permitido com o carregador original incluído no volume de fornecimento, ou com carregadores devidamente autorizados pela KÄRCHER.

⚠ Avisos sobre o carregador

Substitua imediatamente o carregador juntamente com o cabo por uma peça original, sempre que detectar quaisquer danos.
- Utilizar e guardar o carregador apenas em espaços fechados com uma temperatura ambiente 5 - 40° C.
■ Nunca tocar na ficha de rede com as mãos molhadas.

⚠Avisos para o transporte

A bateria acumuladora foi verificada, em conformidade com as prescrições específicas em vigor referentes ao transporte internacional, e pode ser transportada/enviada.

Proteção do meio-ambiente

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma uni- dade de reciclagem.

Os aparelhos usados contêm valiosos materiais recicláveis que não devem entrar em contacto com o meioambiente. Assim sendo, o aparelho e a bateria acumuladora não podem ser eliminados com o lixo doméstico. A eliminação pode ser efectuada gratuitamente nos centros de recolha disponíveis.

Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em:

Símbolos no Manual de Instruções

⚠️ Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

⚠ Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Colocação em funcionamento

Descrição da máquina

Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. No caso de danos provocados durante o transporte, informe o seu revendedor.

→ Figuras veja página 2

Figura 1

1 Carregador com cabo
2 Aparelho base
3 Conector fêmea de carregamento
4 Indicação de carga/operação
5 Pé de apoio
6 Punho
7 Interruptor do aparelho (LIG/DESL)
8 Depósito de água suja, amovível
9 Fecho, depósito de água suja
10 Separador
11 Desbloqueamento, separador
12 Adaptador com rodo, largo
13 Adaptador com rodo, estreito
14 Desbloqueio, bico de aspiração
15 Garrafa pulverizadora
16 Alavanca de pulverização
17 Adaptador de esfregar
18 Anel de fixação para adaptador de esfregar
19 Pad de microfibra
20 Concentrado limpa-vidros

Montar o aparelho

Figura 2

→ Encaixar o bico de aspiração no separador até encaixar audivelmente.

Aviso: Utilizar o bico de aspiração mais adequado para os respectivos trabalhos. Por exemplo, bico de aspiração estreito para vidros pequenos e bico de aspiração largo para janelas grandes.

Montar a garrafa pulverizadora no adaptador de esfregar e encher com detergente

Aviso: P. f. note que durante o primeiro accionamento da cabeça pulverizadora, a protecção de transporte cai.

→ Desenroscar a cabeça de pulverização da garrafa pulverizadora.
→ Posicionar o adaptador de esfregar na cabeça pulverizadora.
→ Fixar o adaptador de esfregar e a cabeça pulverizadora com o anel de fixação.

Figura 4

→ Fixar o pad de esfregar no respectivo adaptador e fixar com a fita de velcro.

Encher a garrafa pulverizadora

Figura 5

→ Encher o concentrado, incluído no volume de fornecimento (1 x 20 ml), na garrafa pulverizadora e encher a garrafa lentamente com água limpa (resulta numa solução de limpeza de 250 ml).
→ Fechar a garrafa.

Carregar a bateria acumuladora

Figura 6

→ Ligar o carregador a uma tomada.
→ Inserir a ficha do cabo do carregador na face traseira do aparelho.
Aviso: durante a fase de carregamento a indicação de carga/operação pisca. Se a bateria estiver totalmente carregada a lâmpada brilha permanentemente.

Iniciar o trabalho

Para aplicar o detergente é necessário accionar a alavanca pulverizadora da garrafa, pulverizar uniformemente a superfície e, de seguida, soltar a sujidade com o pad de esfregar.
Aviso: Lavar a almofada, sempre que necessário, sob água corrente!

Figura 8

→ Ligar o aparelho, indicação de carga/operação brilha permanentemente.

Importante: Antes de iniciar os trabalhos deve-se assegurar que os lábios de extracção (rodo) estão limpos.

Para aspirar o líquido de limpeza é necessário puxar o aparelho de cima para baixo.

Aviso: Locais de difícil acesso podem ser aspirados de forma transversal e acima da cabeça (quantidade limitada).

Avisos:

Com a bateria fraca a indicação de carga/ operação começa a piscar e o aparelho desliga passado algum tempo. Recarregar as baterias nestas situações.

O aparelho pode ser desligado com a garrafa pulverizadora em funcionamento. Desta forma aumenta substancialmente o tempo de serviço com a carga da bateria.

Limpeza sem garrafa pulverizadora

→ Aplicar o detergente de acordo com as indicações do fabricante, de forma convencional, e dissolver a sujidade.
→ Futuros procedimentos de acordo com o ponto "Limpeza com garrafa pulverizadora e adaptador de esfregar", figura 8.

Interromper trabalho

Figura 9

→ Posicionar o aparelho sobre o pé de apoio (posição de estacionamento).

Esvaziar o recipiente durante os trabalhos

Esvaziar o depósito de água suja se for atingido o nível máximo (marcação).

Figura 9

→ Desligar o aparelho.

Figura 10

→ Puxar o fecho do depósito de água suja e esvaziar o depósito.
→ Fechar o fecho do depósito de água suja.

Terminar o trabalho / limpar o aparelho

Figura 9

→ Desligar o aparelho.

Figura 11

→ Destravar primeiro o bico de aspiração e retirar do separador, depois desbloquear o separador e eventualmente retirar.
→ Limpar o separador e o bico de aspiração sob água corrente (não pode ser lavado na máquina lava-loiça).

Figura 12

Atenção: aparelho base contém componentes eléctricos. Este não pode ser limpo sob água corrente!

→ Retirar o depósito da água suja, rodar o fecho e retirar.
→ Evaziar o depósito e lavar com água. Fechar novamente o depósito.
→ Retirar a cobertura de limpeza da garrafa pulverizadora e lavar sob água corrente. A cobertura de limpeza também pode ser lavada na máquina lava-roupa a 60°C (sem amaciador).
→ Deixar secar o aparelho antes de o vol- tar a montar.
→ Carregar a bateria acumuladora.

Guardar a máquina

→ Guardar o aparelho verticalmente em locais secos.

Ajuda em caso de avarias

Garrafa pulverizadora não pulveriza

→ Encher detergente.
→ Mecanismo da bomba na garrafa pulverizadora está com defeito; contactar o vendedor.

O aparelho não arranca

Verificar a indicação de carga/operação:

→ Nenhum sinal resp., sinal de intermitência lenta: carregar bateria.
→ Se o sinal piscar rapidamente: contactar o vendedor.

Riscos durante a limpeza

→ Limpar o rodo.

Puxar o rodo de silicone lateralmente para fora. Humedecer o rodo de silicone na zona arredondada com água ou produto de limpeza. Inserir o lábio de silicone (rodo) de modo inverso novamente no suporte.

→ Se necessário, substituir o rodo: Se, após virar o rodo de silicone, os dois cantos estiverem desgastados é necessário um novo rodo de silicone. Substituir o rodo conforme supracitado.

→ Verificar o doseamento do detergente.

Sai água das fendas de ventilação

→ Esvaziar depósito de água suja (máx. 100 ml de conteúdo).

Acessórios especiais

Concentrado limpa-vidros (4 x 20 ml)

N.° de encomenda: 6.295-302.0

Pad de microfibra (2 Unidades)

Rodo, estreito (2 unidades)

Tipo de protecção IP X4
Volume do depósito de água suja	100 ml
Tempo de operação com a bateria cheia	20 min
Tensão nominal da bateria	3,6 V
Potência nominal do aparelho	12	W
Tempo de carga de uma bateria acumuladora vazia	2	h
Tensão de saída do carregador	5,5 V
Corrente de saída do carregador	600 mA
Nível de pressão acústica (EN 60704-2-1)	54 dB(A)
Peso 0,7 kg
Tipo de acumulador Li-lon

Reservados os direitos a alterações técnicas!

Eliminar o aparelho usado e a bateria acumuladora

Este aparelho está equipado com uma bateria acumuladora, que deve ser desmontada antes de proceder à eliminação do aparelho.

Desmontar a bateria acumuladora e eliminar

⚠️ Perigo de curto-circuito

→ Não tocar em contactos ou fios eléctricos.

⚠️ Perigo de explosão

→ Não expor a bateria acumuladora a raios solares directos, a calor ou chama.

⚠ Perigo de ferimentos devido a curto-circuito, queimaduras ou saída de vapores irritantes

→ Não abrir a bateria acumuladora.

→ O aparelho só pode ser aberto para a eliminação da bateria acumuladora.

→ Retirar a bateria acumuladora e eliminar em conformidade com o meio-ambiente (centros de recolha ou vendedores).
