MANUAL DE UTILIZADOR GA 38 GARMIN
Instruções de Instalação da Antena de GPS Remota
ATENÇAO
Consulte o guia Informacoes Importantes de Segurar e do Produto na embalagem do dispositivo de GPS para ler os avisos relativos ao mesmo e outras informacoes importantes.
CUIDADO
Utilize sempre oculos de proteção, proteção nos ouvidos e uma mascara de po quando perfurar,URTAR ou lixar.
AVISO
Quando perfurar ou cortar, verifique sempre o que se encontra doazooposto da superficie.
Pode instalar a antenna para fornecer um sinal de GPS com mais forca para o seu plotter cartografico Garmin.Esta antenna utilize um conector BNC para ligar a porta com o nome ANTENNA ou EXT GPS em plotters cartograficos Garmin compataveis.
Considerações sobre a montagem da antenna
Pode montar a antenna numa superficie plana, fixa- la num poste roscado de tubo comum de 1 polegada de diametro externo, com 14 voltas de rosca por polegada (não incluido). Pode encaminhar o cabo atraves do poste ou fora do poste. Para obter o melhor desempenso, tenha em conta as linhas de orientacao que se seguem ao escolher o local de montagem da antenna.
- Para evitar interferências com uma bussola magnética, a antenna deve ser montada a uma distança igual ou superior ao valor de segurar da bussola listedao nas espécificações de produits.
- Para garantir a melhor receção de sinal possivel, a antenna deverá estar num local com vista clara e desobstruida do céu, em todas as direções ①.

- A antenna não deve ser montada num local coberto pela superestrutura da embarçação ②, por uma antenna radome ou por um mastro.
- A antenna não deve ser montada jusqu'à motor ou quaisquer autres fontes de interferência eletromagnética (EMI) ③.
- Se existir um radar, a antenna deve ser montada acima do alcance do feixe do radar ④. Se necessario, a antenna poder ser montada abaixo do alcance do feixe do radar ⑤.

- A antenna não deve ser montada diretamente no alcance do feixe do radar ⑥.

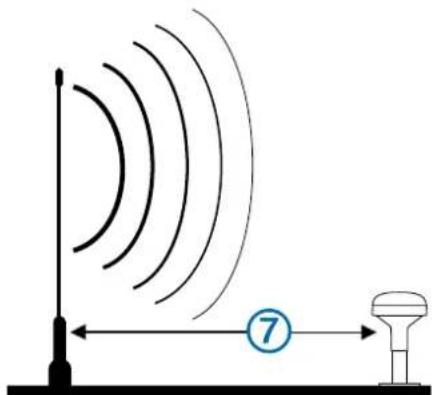

- A antenna delve ser montada a peso menos 3 pés (1 m) de distancia (preferencialmente acima) do alcance do feixe do radar ou de uma antenna de rádio VHF ⑦.

- Num valeiro, para fazer leituras de velocidade erradas devo a inclinação excessiva, a antenna não deve ser montada numa posicao demasiado alta no mastro.
- A antenna garanté leituras mais estáveis se colocada numa posicao mais proxima do nivel da agua.
Testar o local de montagem
1 Fixe temporariamente a antenna no local de montagem preferencial e teste se funciona corretamente.
2 Se existir interferência com outros dispositivos eletrónicos, mude a antenna para outras localização e teste novamente.
3 Repita os passos 1-2 até que a forca do sinal sera total ou aceitável.
4 Monte permanente a antenna.
Montagem de superficie da antenna
AVISO
Se montar o suporte em fibra de vidro com parafusos, é recomendavel'utilizar uma broca de chanfrar para fazer uma cavidade de aplinação apenas na camada de revestamento. Tal ajudará a Severity na camada de revestamento quando aperture os parafusos.
Os parafusos de aço inoxidável podem fundir a fibra de vidro e aderir-se a ela se forem apertados com demasiada fora. A Garmin recomenda a aplicação prévia de um lubrificante antigripagem nos parafusos antes de os instalar.
Antes de montar a antenna de forma permanente,teste a posicao de montagem verificando o seu bom functiOnamento (Testar o local de montagem, pagsa 17).

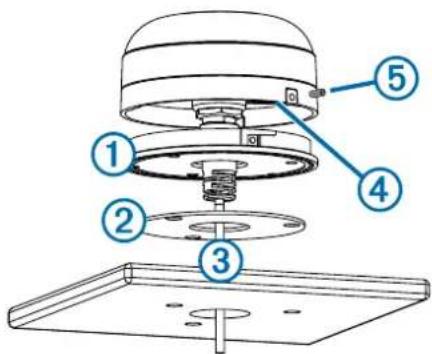

1 Com o suporte de montagem à superficie ① como Modelo de montagem, marque tres posições para orificios piloto e trace o orificio do cabo no centro do suporte.

2 Coloque de parte o suporte de montagem à superficie. Não perfure atraves do suporte.
3 Faça osTRS orificios piloto de 3,2 mm (^1 / _8 pol.).
4 Utilize una serra cilindrica de 25 mm (1 pol.) paraURTORifico do cabo no centro.
5 Coloque a junta vedante ② na parte inferior do suporte de montagem à superficie, alinhando os orificios dos parafusos.
6 Utilize os parafusos M4 incluidos para fixar o suporte de montagem à superficie à respetiva superficie.
7 Encaminhe o cabo ③ atraves do orificio de 25mm (1 pol.) e lique-o a antenna.
8 Certifique-se de que a junta vedante grande ④ está no devido lugar, na parte inferior da antenna, colque a antenna sobre o suporte de montagem à superficie e rode-a para a direita para a bloquear na devida posicao.
9 Fixe a antenna ao suporte de montagem com o parafuso de pressao M3 incluido ⑤.
10 Afaste o cabo de fontes de interferencia eletrónica.
Montagem da antenna com o cabo encaminhado no exterior do poste
Antes de montar a antenna de forma permanente,teste a posicao de montagem verificando o seu bom functiimento (Testar o local de montagem,网页 17).

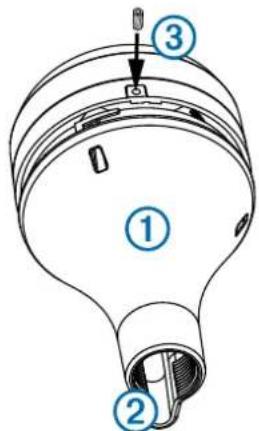

1 Encaminhe o cabo atraves do adaptordo montagem em postes ① e colque o cabo na ranhura vertical ② na base do adaptordo montagem em postes.

2 Aparafuse o adaptador de montagem num poste roscado de tubo comum de 1 pol. de diametro externo, com 14 voltas de rosca por polegada (não incluido).
Não aparez o adaptor demasiado no poste.
3 Ligue o cabo a antenna.
4 Coloque a antenna sobre o suporte de montagem e rode-a para a direita para a bloquear na devida posicao.
5 Fixe a antenna ao adaptador com o parafuso de pressao M3 incluso ③.
6 Após a antenna ter sido instalada no suporte de montagem, preencha o restante espoço da ranhura para cabos vertical com um selante marítimo (optional).
7 Fixe o poste à embarcação, caso ainda não está colocado.
8 Afaste o cabo de fontes de interferencia eletrónica.
Montagem da antenna com o cabo encaminhado através do poste
Antes de montar a antenna de forma permanente,teste a posicao de montagem verificando o seu bom functiimento (Testar o local de montagem,网页 17).

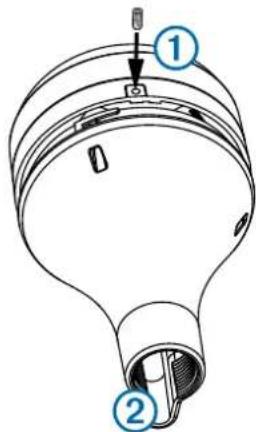

1 Posicao um poste roscado de tubo comum de 1 pol. de diametro externo, com 14 voltas de rosca por polegada (nao incluso) na posicao selecionada e marque o centro aproximado do poste.
2 Faça um orificio com uma broca de 19 mm (3 / 4 pol.) por onde possa passar o cabo.
3 Fixo posta embarcação.
4 Enrosque o adaptordo de montagem no poste.
Nao aperte demasiado o adaptordo.
5 Encaminhe o cabo atraves do poste e ligue-o a antenna.
6 Coloque a antenna sobre o suporte de montagem e rode-a para a direita para a bloquear na devida posicao.
7 Fixe a antenna ao adaptador com o parafuso de pressao M3 incluio ①

8 Após a antenna estar instalada no suporte, preenchá a ranhura para cabos vertical ② com um selante maritimo (optional).
9 Afaste o cabo de fontes de interferencia eletrónica.
Montagem da antenna sob o convés
AVISO
Antes de fixar o suporte de montagem sob o conves na superficie, verifique se os parafusos incluidos não penetram a superficie. Se os parafusos incluidos forem demasiado longos, deve adquirir parafusos adequados à superficie antes de proceder à montagem.
Antes de montar a antenna de forma permanente,teste a posicao de montagem verificando o seu bom functiomento (Testar o local de montagem, pagina 17).
Uma vez que a antenna não acquire sinais através de metal, apenas pode ser montada sob superficies de fibra de vidro.

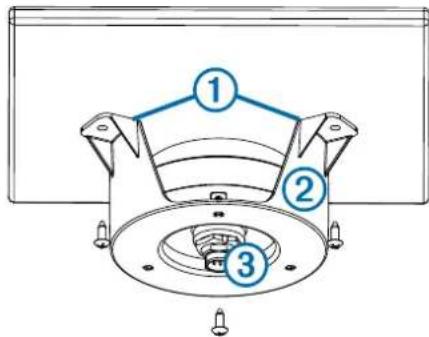

1 Coloque os adesivos ① no suporte de montagem sob o convés ②.

2 Colique a antenna no suporte de montagem sob o conves.
3 Cole o suporte de montagem sob o conves à superficie de montagem.
4 Fixe o suporte de montagem sob o conves a superficie de montagem com parafusos.
5 Ligue o cabo à antenna ③.
6 Afaste o cabo de fontes de interferencia eletrónica.
Especificações
| MedidaEspecificação | |
| Dimensões (diâmetro × alta) 3 | 19/32 × 115/16 pol. (91,6 × 49,5 mm) |
| Peso 7,1 oz (201 g) | |
| Intervalo de temperatura -22° a 176 °F (-30° a 80 °C) | |
| Material da estrutura Totalmente hermético, liga de plástico de alto impacto | |
| Classificação de resistência à aigua | IEC 60529 IPX7 |
| Distência de segurança em relação à bussola | 114 mm (4,5 pol.) |
