INSTRUKCJA OBSŁUGI GA 38 GARMIN

Instrukcja instalacji zdalnej anteny GPS

OSTRZEŻENIE

Należy zapoznać się z zamieszczonym w opakowaniu urządzenia GPS przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu, zawierającym ostrzeżenia i wiele istotnych wskazówek.

PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

NOTYFIKACJA

Podczas wiercenia i wycinania należy zawsze sprawdzić, co znajduje się po drugiej stronie obrabianej powierzchni.

Zainstalowanie tej anteny pozwala na uzyskanie silniejszego sygnału GPS w zgodnym ploterze nawigacyjnym Garmin. Złącze BNC anteny służy do podłączenia jej do portu oznaczonego ANTENNA lub EXT GPS na zgodnym ploterze nawigacyjnym Garmin.

Uwagi dotyczące montażu anteny

Antenę można zamontować na płaskiej powierzchni, zamontować pod powierzchnią z włókna szklanego lub przymocować do standardowej podstawy z gwintowanej rury o średnicy zewnętrznej 2,5 cm (1 cal) i 14 rowkami na każde 2,5 cm (do nabycia osobno). Przewód można poprowadzić wewnątrz lub na zewnątrz. Aby uzyskać optymalną wydajność, podczas wyboru miejsca montażu anteny należy wziąć pod uwagę następujące wskazówki.

• Aby uniknąć zakłóceń kompasu magnetycznego, anteny nie należy instalować w odległości mniejszej niż bezpieczny dystans dla kompasu podany w danych technicznych produktu. W celu uzyskania najlepszego odbioru antenę należy zamontować w miejscu, w którym widok nieba nie jest przesłonięty w żadnym kierunku przez jakiekolwiek przeszkody ①.

Anteny nie należy montować w miejscu znajdującym się w cieniu struktury łodzi ②, anteny radiolokatora lub masztu. Anteny nie należy montować w pobliżu silnika lub innych źródeł zakłóceń elektromagnetycznych (EMI) ③. - Jeśli obecny jest radar, antenę należy zamontować powyżej ścieżki radaru ④. W razie potrzeby antenę można zamontować poniżej ścieżki radaru ⑤.

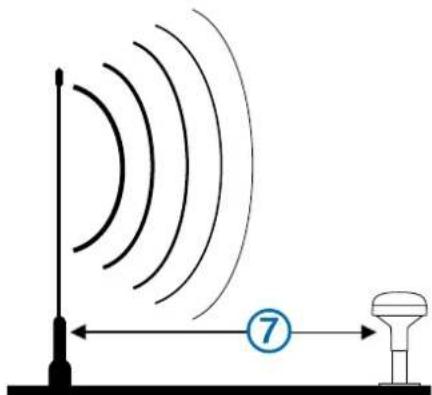

Anteny nie należy montować bezpośrednio w ścieżce radaru ⑥. - Antenę należy zamontować w odległości co najmniej 1 m (3 stopy) od ścieżki wiązki radarowej lub anteny radiowej VHF (a najlepiej powyżej nich) ⑦.

W przypadku łodzi żaglowej nie należy montować anteny wysoko na maszcie, aby zapobiec niedokładnym odczytom prędkości w wyniku nadmiernego przechylania. - Antena zapewnia bardziej stabilne odczyty po umieszczeniu bliżej poziomu wody.

Testowanie.

1 Przymocuj tymczasowo antenę w wybranym miejscu montażu i sprawdź poprawność jej działania. 2 Jeśli występują zakłócenia powodowane przez inne urządzenia elektroniczne, przenieś antenę w inne miejsce i wykonaj ponownie test. 3 Powtarzaj kroki 1-2, aż siła sygnału będzie maksymalna lub akceptowalna. 4 Zamontuj trwale antenę.

Montaż powierzchniowy anteny

NOTYFIKACJA

W przypadku montażu wspornika na włóknie szklanym przy użyciu śrub zalecane jest użycie wiertła z pogłębiaczem stożkowym do nawiercenia otworów pilotażowych tylko w górnej warstwie żelkotu. Pozwoli to uniknąć popękania warstwy żelkotu po dokręceniu śrub.

Śruby ze stali nierdzewnej mogą się zakleszczyć, gdy zostaną wkręcone w włókno szklane i zbyt mocno dokręcone. Firma Garmin zaleca zastosowanie smaru przeciw zacieraniu się przed dokręcaniem śrub.

Przed trwałym zamontowaniem anteny należy sprawdzić poprawność jej działania w miejscu montażu (Testowanie miejsca montażu, strona 34).

1 Używając wspornika do montażu powierzchniowego ① jako szablonu montażowego, zaznacz położenia trzech otworów prowadzących i przeprowadź otwór przewodu w środku wspornika.

2 Odłóż wspornik do montażu powierzchniowego. Nie wierć otworów przy wsporniku.

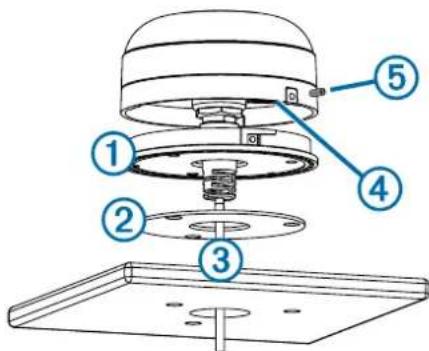

3 Wywierć trzy otwory prowadzące o średnicy 3,2 mm (1/8 cala). 4 Użyj piły walcowej o średnicy 25 mm (1 cala) i wytnij w środku otwór na przewód. 5 Umieść podkładkę uszczelki ② na spodzie wspornika do montażu powierzchniowego, wyrównując otwory śrub. 6 Za pomocą dostarczonych śrub M4 przykręć wspornik do montażu powierzchniowego do powierzchni montażowej. 7 Przemieść przewód ③ przez otwór o średnicy 25 mm (1 cala) i podłącz go do anteny. 8 Upewnij się, że duża uszczelka ④ znajduje się na spodzie anteny, umieść antenę na wsporniku do montażu powierzchniowego i przykręć ją w prawo, aby zablokować. 9 Przykręć antenę do wspornika montażowego przy użyciu dołączonej śruby ustalającej M3 ⑤. 10 Poprowadź przewód z dala od źródeł zakłóceń elektronicznych.

Montaż anteny z przewodem poprowadzonym na zewnątrz

Przed trwałym zamontowaniem anteny należy sprawdzić poprawność jej działania w miejscu montażu (Testowanie miejsca montażu, strona 34).

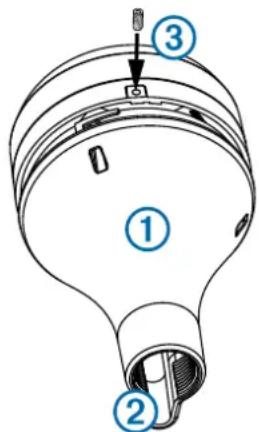

1 Przeprowadź przewód przez adapter mocowany na słupku ① i umieść go w pionowym rowku ② wzdłuż podstawy adaptera.

2 Przykręć adapter mocowany na słupku do standardowego słupka z gwintowanej rury o średnicy zewnętrznej 1 cala i 14 rowkami na każdy cal (do nabycia osobno). Adaptera nie należy dokręcać zbyt mocno do słupka. 3 Podłącz przewód do anteny. 4 Umieść antenę w adapterze mocowanym na słupku i przykręć w prawo, aby ją zablokować. 5 Przykręć antenę do adaptera przy użyciu dołączonej śruby ustalającej M3 ③. 6 Po zamocowaniu anteny na słupku wypełnij pozostałą w pionowym rowku przestrzeń przewodu środkiem uszczelniającym do zastosowań morskich (opcjonalnie). 7 Przymocuj słupek do łodzi, jeśli nie zostało to zrobione. 8 Poprowadź przewód z dala od źródeł zakłóceń elektronicznych.

Montaż anteny z przewodem poprowadzonym przy słupku

Przed trwałym zamontowaniem anteny należy sprawdzić poprawność jej działania w miejscu montażu (Testowanie miejsca montażu, strona 34). 1 Umieść standardowy słupek z gwintowanej rury o średnicy zewnętrznej 1 cala i 14 rowkami na każdy cal (do nabycia

osobno) w wybranym miejscu, a następnie zaznacz przybliżony środek słupka.

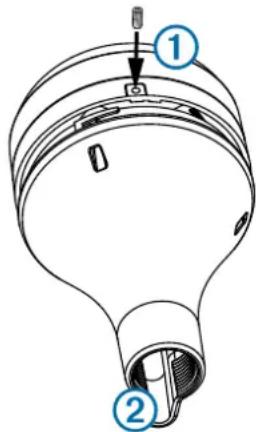

2 Korzystając z wiertła o średnicy 19 mm (3/4 cala), wywierć otwór przelotowy dla przewodu. 3 Przymocuj słupek do łodzi. 4 Przykręć do słupka adapter mocujący na słupku. Adaptera nie należy dokręcać zbyt mocno. 5 Poprowadź przewód przy słupku i podłącz do anteny. 6 Umieść antenę w adapterze mocowanym na słupku i przykręć w prawo, aby ją zablokować. 7 Przykręć antenę do adaptera przy użyciu dołączonej śruby ustalającej M3 ①.

8 Po zamocowaniu anteny na słupku wypełnij pionowy rowek przewodu ② środkiem uszczelniającym do zastosowań morskich (opcjonalnie). 9 Poprowadź przewód z dala od źródeł zakłóceń elektronicznych.

Montaż anteny pod pokładem

NOTYFIKACJA

Przed przymocowaniem wspornika montażowego pod pokładem upewnij się, że dostarczone śruby nie spowodują penetracji powierzchni. Jeśli dostarczone śruby są zbyt długie, należy dobrać śruby odpowiednie dla powierzchni, aby przeprowadzić instalację.

Przed trwałym zamontowaniem anteny należy sprawdzić poprawność jej działania w miejscu montażu (Testowanie miejsca montażu, strona 34).

Ponieważ antena nie może odbierać sygnałów przez metal, można ją zamontować tylko pod powierzchnią z włókna szklanego.

1 Umieść podkładki samoprzylepne ① na wsporniku do montażu pod pokładem ②.

2 Umieść antenę we wsporniku do montażu pod pokładem.

3 Przyklej wspornik do montażu pod pokładem do powierzchni montażowej. 4 Za pomocą śrub przymocuj wspornik do montażu pod pokładem do powierzchni montażowej. 5 Podłącz przewód do anteny ③. 6 Poprowadź przewód z dala od źródeł zakłóceń elektronicznych.

Dane techniczne

Wielkość Dane techniczne
Wymiary (srednica x worsokość)	319/32 × 115/16 cala (91,6 × 49,5 mm)
Masa 7,1 uncij (201 g)
Zakres temperatur Od -22°	do 176°F (od -30° do 80°C)
Obudowa W pełni uszczelni	ony, bardzo odporne na uderzenia stop plastiku
Klasa wodoszczelnosci IEC	60529 IPX7
Bezpieszcydystans dla kompasu	114 mm (4,5 cala)

Ostrzeżenie
