KÄYTTÖOHJE GA 38 GARMIN

GPS-étâantennin asennusohjeet

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista GPS-laitteen pakkauksen mukana toimitetusta Tärkeitä turvallisuusja tuotetietoja -oppaasta.

HUOMIO

Pida turvalaseja, korvasuojaimia ja hengityssuojusta, kun paraat, sahaat tai hiot osia.

HUOMAUTUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai leikkauspinnan taustapuoli.

Asentamalla tāmān antennin voit vahvistaa GPS-signaalia yhteensopivaan Garmin kartaplotteriin. Antenni liitetään BNC-liittimellä yhteensopivan Garmin kartaplotterin ANTENNA- tai EXT GPS-porttiin.

Huomioitavaa kiinnitettaessa antennia

Antennin voi kiinnittä tasaiseen pintaan, asentaasikuidun alle tai kiinnitttavalliseen 1 tuuman kierreputkiiinnykseen (14 kierretttaumalla -lisavaruste). Kaapelin voi ohjata pylvaaun ulko-tai sisapuolelta. Takaa optimaalinen toiminta huomioimalla namà ohjeet, kun valitset antennin kiinnityspaikkaa.

• Voit välttä magneettisen kompassin aiheuttamat hairiöt asentamalla antennin vahintäan teknisissä tiedoissa mainitun kompassin turvavalin paahan kompassista.
  Varmista paras mahdollinen vastaanotto kiinnittamalla antenni paikkaan, josta on hyvä nakyvyys taivaalle kaikkiiin suuntiin ①.

• Älä kiinnitä antennia paikkaan, jossa se jäa veneen kansirakenteiden ②, tutka-antennin tai maston varjoon.
• Alä asenna antennia moottorin tai muiden sähkömagneettisten hairiöden ③ aiheuttajien lahelle.
• Jos käytössä on tutka, kiinnitä antenni tutkakeilan yläpuolelle ④. Antennin voi tarvittaessa kiinnittä tutkakeilan alapuolelle ⑤.

• Alä kiinnä antenna suoraan tutkakeilan kohtaan ⑥.

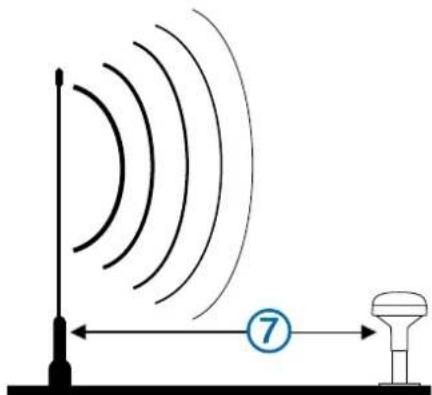

• Kiinnitta antenni vahinttäan 3 jalan (1 metrin) päähan (mieluiten ylapuolelle) tutkakeilasta tai VHF-radioantennista ⑦

• Purjeveneessä antennia ei saa kiinnittäk korkealle mastoon, jotta kallistukset eivat heikennna nopeuslukemien tarkkuutta.
  Antennin lukemat ovat tarkimpia, kun antenni on mahdollisimman lahella veden pintaa.

Kiinnityspaikan testaaminen

1 Kiinnitta antenni valiaikaisesti valitsemaasi kiinnityspaikkaan ja testaa, etta se toimii oikein.
2 Jos muut elektroniikkalaitteet aiheuttavat hairiöita, siirra antennia ja testaa se uudelteen.
3 Toista vaiheita 1-2, kunnes signaalin voimakkuus on taysi tai hyväksytäva.
4 Kiinnitantenni pysvasti.

Antennin pintakiinnitys

HUOMAUTUS

Jos kiinnität telinettä lasikuituun ruuveilla, reiät on suositeltavaa senkata pintakerroksen lapi (mutta ei syvempään) upotusporanterä. Siten pintakerros ei halkea, kun ruuvit kiristetään.

Ruostumattomasta teraksesta valmistetut ruuvit saattavat juniutua, kun niita kaytetaan lasikuitupinnassa ja niitta kiristetaan liikaa. Garmin suosittelee, etta levitat ruuviin juuttumista esta voiteluainetta ennen kayttoa.

Ennen kuin kiinnitat antennin pysvasti, testaa sen toiminta kiinnityspaikassa (Kiinnityspaikan testaaminen, sivu 26).

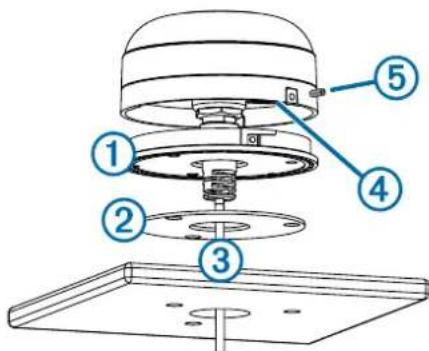

1 Merkitse kolmen aloitusrei'an kohdat ja merkitse lyijykynallä kaapelinreikä pidikkeeen kesikohdassa kayttamllä pintakiinntyspidikettä ① kiinntysmallina.

2 Aseta pintakiinnityspidike sivuun.
Alä poraa pidikkeen lápi.
3 Poraa kolme 3,2 mm:n (^1 / _8 tuuman) aloitusreikaa.
4 Sahaa kaapelinreikä keskikohtaan 25 mm:n (1 tuuman) reikäsahalla.
5 Aseta tiivistepehmuste ② pintakiinnityspidikkeen alle siten. Kohdista ruuvinreiät.

Kiinnita pintakiinnityspidike kiinnityspintaan mukana toimitetuilla M4-ruuveilla.
7 Ohjaa kaapeli ③ 25 mm:n (1 tuuman) reiastä ja kiinnitä se antennin.
8 Varmista, etta suuri tiiviste ④ on paikallaan antennin alaosassa. Aseta antenni pintakiinnitypidikkeeseen ja lukitse se paikalleen kaantamalla sita myotapaivaaan.
9 Kiinnitä antenni kiinnityspidikkeeseen mukana toimitetulla M3-ruuvilla ⑤.
10 Ohjaa kaapeli poispain sahköisten hairiöden lalteista.

Antennin kiinnittäminen siten, etta kaapeli ohjataan pylvän lapi

Ennen kuin kiinnitat antennin pysyvästi, testaa sen toiminta kiinnityspaikassa (Kiinnityspaikan testaaminen, sivu 26).

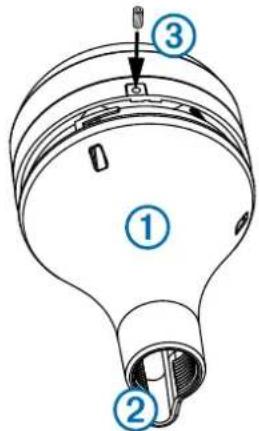

1 Ohjaa kaapeli pylvaskinnityssovittimen ① lapi ja aseta kaapeli sovittimen alaosassa olevaan pystyaukkoon ②.

2 Kierrä pylväksiinnyssovitin tavalliseen 1 tuuman kierreputkikiinnykseen (14 kierrettä tuumalla—lisävaruste). Älä kiristä sovitinta liian tiukalle pylvääseen.
3 Liitä kaapeli antennin.
4 Aseta antenni pylvassovittimeen ja lukitse antenni paikalleen kaantamalla sita myotapaivaan.
5 Kiinnitä antennis sovittimeen mukana toimitetulla M3-ruuvilla ③.
6 Kun antenni on asennettu pylvaskinnitykseen, tuki kaapelin pystyhahlo merivedenkestavallä tiivistysaineella (valinnainen).
7 Kiinnitā pylvās veneeseen,Jos et ole je tohnyt niin.
8 Ohjaa kaapeli poispain sahkoisten hairioiden lahteista.

Antennin kiinnittäminen siten, etta kaapeli ohjataan pylvän lapi

Ennen kuin kiinnitat antennin pysyvästi, testaa sen toiminta kiinnityspaikassa (Kiinnityspaikan testaaminen, sivu 26).

1 Aseta tavallinen 1 tuuman kierreputkikiinnits (14 kierrettä tuumalla—lisāvaruste) valitsemaasi paikkaan ja merkitse pylvaan keskikohta sunnilleen.
2 Poraa kaapelia varten reikä 19 mm:n (3/4 tuuman) poranterälä.
3 Kiinnitä pylväs veneeseen.
Kierra pylvaskinnityssovitin pylvaaseen. Alä kiristà sovitinta liian tiukalle.
5 Ohjaa kaapeli pylvaan lai ja liita se antennin.
6 Aseta antenni pylvassovittimeen ja lukitse antenni paikalleen kaantamalla sita myotapaivaan.

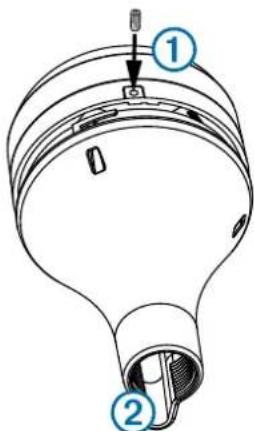

7 Kiinnä antenni sovittimeen mukana toimitetulla M3-ruuvilla ①.

8 Kun antenni on asennettu pylvaskinnitykseen, tuki kaapelin pystyhahlo ② merivedenkestavalla tiivistysaineella (valinnainen).
9 Ohjaa kaapeli poispain sahkoisten hairloiden lhteista.

Antennin kiinnittäminen kannen alle

HUOMAUTUS

Varmista, etta mukana toimitetut ruuvit eivat lapäise pintaa, ennen kuin kiinnitä telineen. Jos mukana toimitetut ruuvit ovat lian pitkät, osta pintaan sopivat ruuvit.

Ennen kuin kiinnitat antennin pysvasti, testaa sen toiminta kiinnityspaikassa (Kiinnityspaikan testaaminen, sivu 26).

Koska antenni ei saa signaalia metallin lapi, sen voi asentaa vain lasikuitupinnan alle.

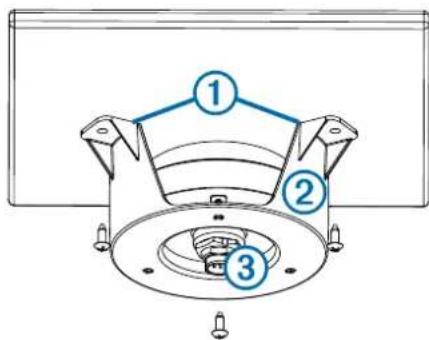

1 Kiinnitta tarrat ① kannen alle kiinnitettavaan telineeseen ②

2 Aseta antenni kanne alle kiinnitettavaan telineeseen.
3 Kiinittā teline kiinittyspintaan tarroilla.
4 Kiinnitā teline kiinnityspintaan ruuveilla.
5 Liitä kaapeli antennin ③
6 Ohjaa kaapeli poispain sahkoisten hairioiden lhteista.

Tekniset tiedot

Mittatiedot Tekniset tiedot
Mitat (halkaisija x korkeus) 3	19/32 × 115/16 tuumaa (91,6 × 49,5 mm)
Paino 7,1 unssia (201 g)
Suositeltu käytölämpötila -22	- 176 °F (-30 - 80 °C)
Kotelon materiaali Täysin kolaitsu	koelitsu, kestävä muoviseos
Vesitliviys IEC 60529 IPX7
Kompassin turvavälä 114 mm	(4,5 tuumaa)
