Tuotetyyppi	Garmin Montana -merenkulunavigaattorin kiinnitysteline
Virtalähde	10–50 V DC (punaisen ja mustan kaapelin kautta)
Päätoiminnot	Kääntyvä kiinnitys jalustalla, virta- ja sarjatietoliitäntä (tulo/lähtö/maa), ääniliitäntä, vedenpitävä suoja koskettimille
Huolto ja puhdistus	Pidä metallikosketukset kuivina; käytä vedenpitävää suojaa, kun laite ei ole asennettu
Turvallisuus	Käytä suojalaseja, kuulosuojaimia ja pölynaamaria poratessa; älä kiristä ruuveja/pultteja liikaa; laitteen käyttölämpötila: -15 °C – 70 °C
Varaosat ja korjattavuus	Ei toimiteta; Garminin tavallinen rajoitettu takuu on voimassa
Yleiset tiedot	Yhteensopivuus: asennus veneeseen nro 8 (4 mm) mekaanisilla ruuveilla tai pulteilla; tarvittavat työkalut: pora, 9,5 mm jakoavain, ruuvimeisseli; tarvittava vähimmäistilaa takana: 8 cm

Usein kysytyt kysymykset - Montana Marine Mount GARMIN

Kuinka teline kiinnitetään veneeseen?

Käytä kääntyvää pohjaa mallina reikien merkitsemiseen, poraa sitten. Kiinnitä kolmella nro 8 mekaanisella pultilla tai itsekierteittävällä ruuvilla. Noudata ohjeen kaaviota oikean asennuksen varmistamiseksi.

Mitä työkaluja tarvitaan asennukseen?

Pora, terät (5 mm tai 1,5 mm), 9,5 mm jakoavain tai hylsy, risti- tai litteäpäinen ruuvimeisseli, suojalasit, korvatulpat ja pölynaamari.

Kuinka sähkövirta kytketään?

Kytke punainen johto positiiviseen (10-50 V DC) ja musta johto veneen akun negatiiviseen. Jos datakaapeleita on (keltainen, sininen, vihreä), kytke ne tarpeen mukaan. Eristä käyttämättömät johdot.

Kuinka metallikosketukset suojataan kosteudelta?

Ennen laitteen asennusta varmista, että koskettimet ovat kuivat. Käytä mukana tulevaa vedenpitävää suojaa peittämään alusta, kun laite ei ole asennettuna.

Kuinka Montana asennetaan telineeseen?

Aseta vedenpitävä suoja telineeseen tarvittaessa, liu'uta sitten laitteen alaosa alustaan. Kallista sitä taaksepäin, kunnes se napsahtaa paikalleen. Kiristä turvaruuvi mukana tulevalla ruuvimeisselillä.

Kuinka Montana poistetaan telineestä?

Löysää turvaruuvi ruuvimeisselillä, paina telineen sivussa olevaa vapautuspainiketta ja poista laite. Aseta vedenpitävä suoja koskettimille takaisin.

Mikä on laitteen sallittu lämpötila-alue?

Montanan käyttölämpötila on -15 °C – 70 °C. Pitkäaikainen altistuminen tämän alueen ulkopuolella voi vahingoittaa LCD-näyttöä.

Voinko käyttää uppokantaruuveja asennukseen?

Ei, käytä vain nro 8 mekaanisia pultteja tai lieriöpäisiä itsekierteittäviä ruuveja. Uppokantaiset ruuvit voivat vahingoittaa telinettä.

Kuinka telineen kulmaa säädetään asennuksen jälkeen?

Löysää kääntyvän jalustan nupit, säädä kulma ja kiristä sitten uudelleen. Telineestä kuuluu napsahdus pyörimisen aikana. Varmista, että kulma tarjoaa hyvän näkyvyyden näyttöön.

Mikä takuu kattaa tämän lisävarusteen?

Garminin tavallinen rajoitettu takuu on voimassa. Katso lisätietoja laitteen mukana toimitetusta oppaasta Tärkeitä tuote- ja turvallisuustietoja.

KÄYTTÖOHJE Montana Marine Mount GARMIN

Lue Montana-laitteen mukana toimitetut Tärkeitä turvallisuus- ja tuotetietoja -ohjeet ennen venetelineen asentamista.

! VAROITUS

Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun poraat, sahaat tai hiot osia.

ILMOITUS

Jos virta- tai äänikaapeli liitetään väärin paljaisiin johtimiin, vene tai akku voi vahingoittua. Garmin suosittelee, että telineen asentaa kokenut asentaja, joka tuntee sähköjärjestelmät.

Pidä Montana-laitteen metalliset liitinpinnat kuivina, jotta laite ei vahingoitu. Käytä telineessä suojusta aina, kun laite ei ole kiinnitettynä, jotta metalliset liitinpinnat pysyvät kuivina ja suojassa.

Tarvittavat työkalut ja kiinnitystarvikkeet

• Pora

• Tarvikkeet kiertotelinettä varten: 3 pulttia tai 3 ruuvia (ei mukana)

• nro 8 (4 mm) lieriökantaiset pultit, vastaavat mutterit ja aluslevyt sekä 5 mm:n (5/32 tuuman) poranterä

• nro 8 (4 mm) lieriökantaiset ruuvit ja 1,5 mm:n (1/16 tuuman) poranterä aloitusreikien poraamista varten

• 9,5 mm:n (3/8 tuuman) ruuvi- tai hylsyavain
- risti- tai tasapäinen ruuvitaltta

Telineen paikan valitseminen

ILMOITUS

Älä kiinnitä kiertotelinettä paikkaan, joka altistuu äärimmäisille lämpöolosuhteille. Montana-laitteen säilytys- ja käyttölämpötila on -15 - 70 °C (5 - 158 °F). Laitteen säilyttäminen tai käyttäminen sitä alemmissa tai korkeammissa lämpötiloissa voi vahingoittaa LCD-näyttöä.

Kiinnitä kiertoteline paikalleen lieriökantaisilla pulteilla tai ruuveilla. Uppokantaiset ruuvit saattavat vahingoittaa telinettä.

Valitse telineen asennuspaikka.

• Paikassa näet Montana-laitteen näytön hyvin ja voit käyttää sitä kätevästi.
• Paikka kestää Montana-laitteen ja telineen painon.
• Paikassa on tarpeeksi tilaa kaapeleiden ohjaamiseen ja liittämiseen. Kotelon takana on oltava vähintään 8 cm (3 tuumaa) vapaata tilaa.

Telineen kiinnittäminen

ILMOITUS

Älä kiristä ruuveja tai pultteja liian tiukalle, koska kiertoteline voi vahingoittua.

1. Irrota kiertoalusta ① telineestä.
2. Merkitse aloitusreikien paikat ② kiertoalustan reikien avulla.

3. Poraa kiinnitysreiät.

4. Jos kiinnität alustan pulteilla, poraa kolme 5 mm:n (5/32 tuuman) aloitusreikää merkitsemiisi kohtiin.

5. Jos kiinnität alustan ruuveilla, poraa kolme 1,5 mm:n (1/16 tuuman) aloitusreikää merkitsemiisi kohtiin. Aloitusreikien syvyys saa olla enintään puolet ruuvin pituudesta.

6. Kiinnitä kiertoteline 3 pultilla tai 3 ruuvilla ③ (ei mukana).

7. Aseta kiertokiinnitysteline ④ kiertoalustalle ja kiinnitä se lyhytvartisella nupilla ⑤.

Telineen asentaminen kiinnitystelineeseen

1. Kohdista telakan takana oleva paikka ① pitkävartisen kiinnitysnupin ② kanssa ja työnnä telakka paikalleen tangossa.

Tarvittaessa voit säätää nuppia siten, että telineen kannattimet erkanevat lisää. Voit levittää telineen kannattimia kääntämällä nuppia vastapäivään ja kiristää niitä kääntämällä nuppia myötäpäivään.

1. Säädä telakan kulma ja kiristä pitkävartista kiinnitysnuppia, kunnes telakka ③ on tukevasti kiinni.
2. Kierrä kiertokiinnitystelinettä ④ vasemmalle tai oikealle. Se napsahtaa kierrettäessä. Valitse hyvä katselukulma ja kiristä molemmat nupit.

Telineen virtakytkentä

Eristä mahdolliset kytkemättömät johtimet ja kiinnitä ne turvallisesti veneeseen.

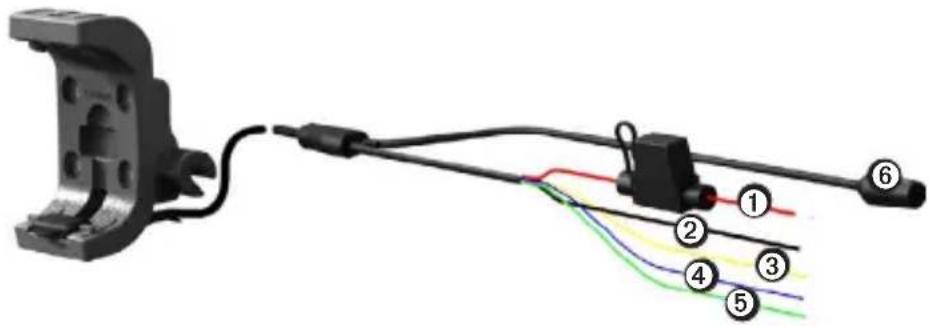

1. Kytke punainen ① ja musta ② johdin veneen päävirtalähteeseen (10 - 50 volttia).

1. Kytke sarjadatakaapelit tarvittaessa veneeseen.

2. Sarjadatan tulojohdin on keltainen ③.

3. Sarjadatan lähtöjohdin on sininen ④.

4. Sarjamaadoitusjohdin on vihreä ⑤.

5. Liitä tarvittaessa stereoliitin ⑥.

Montana-laitteen asentaminen telineeseen

ILMOITUS

Varmista ennen laitteen asettamista telineeseen, että että laitteen ja telineen metalliset liitinpinnat ovat kuivat, jotta laite ei vahingoitu. Pidä telineen telakka kuivana suojuksen avulla.

1. Laita suojus telineen säilytyslokeroon ①.

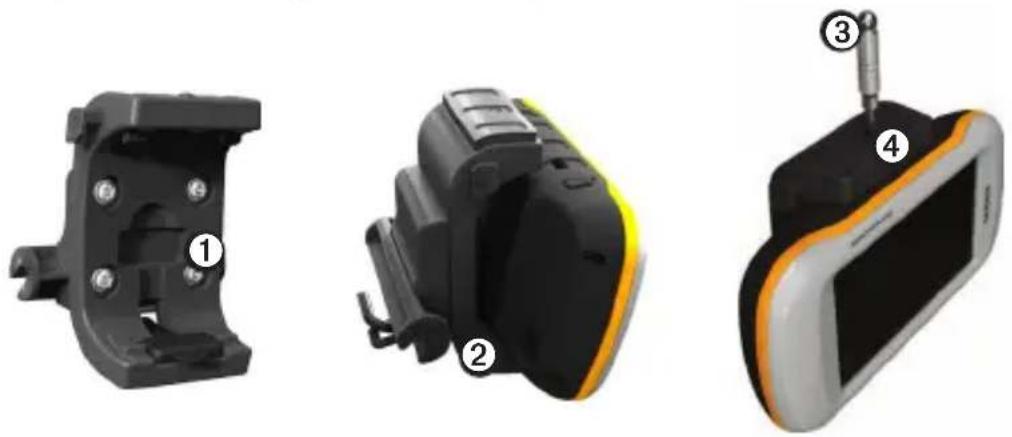

1. Aseta laitteen alaosa telineeseen ②.
2. Kallista laitetta takaisinpäin, kunnes se napsahtaa paikalleen.
3. Voit suojata laitetta ja estää sen varastamisen kiristämällä telineen päällä oleva varmistusruuvi ④ sen omalla työkalulla ③.

HUOMAUTUS: jos laitteen näyttö on vaikea nähdä heijastuvan valon tai muun häikäisyn vuoksi, kiinnitä näyttöön häikäisyä estävä näytönsuojus.

Montana-laitteen irrottaminen telineestä

1. Löysää varmistusruuvi.
2. Irrota laite painamalla telineen sivussa olevaa painiketta ①.
3. Nosta laite telineestä.
4. Aseta suojus ② telakan metallisten liitinpintojen päälle.

Garminin yleinen rajoitettu tuotetakuu pätee tähän lisävarusteeseen. Lisätietoja on laitteen mukana toimitetussa Tärkeitä turvallisuus- ja tuotetietoja -oppaassa.
