Tipo di prodotto	Supporto di montaggio marino per navigatore Garmin Montana
Alimentazione	10-50 V CC (tramite cavi rosso e nero)
Funzioni principali	Fissazione girevole con staffa, connessione alimentazione e dati seriali (ingresso/uscita/terra), presa audio, tappo stagno per proteggere i contatti
Manutenzione e pulizia	Mantenere i contatti metallici asciutti; utilizzare il tappo stagno quando il dispositivo non è installato
Sicurezza	Indossare occhiali protettivi, cuffie antirumore e mascherina antipolvere durante la foratura; non serrare eccessivamente viti/bulloni; temperatura di funzionamento del dispositivo: da -15 °C a 70 °C
Ricambi e riparabilità	Non forniti; si applica la garanzia limitata standard Garmin
Informazioni generali	Compatibilità: montaggio su barca con viti o bulloni meccanici n.8 (4 mm); attrezzatura necessaria: trapano, chiave da 9,5 mm, cacciavite; spazio posteriore minimo richiesto: 8 cm

Domande frequenti - Montana Marine Mount GARMIN

Come fissare il supporto sulla barca?

Usa la base girevole come dima per segnare la posizione dei fori, quindi fora. Fissa con tre bulloni meccanici n.8 o viti autofilettanti. Segui lo schema delle istruzioni per un montaggio corretto.

Quali strumenti sono necessari per l'installazione?

Trapano, punte (5 mm o 1,5 mm), chiave o bussola da 9,5 mm, cacciavite a croce o piatto, occhiali protettivi, tappi per le orecchie e mascherina antipolvere.

Come collegare l'alimentazione elettrica?

Collega il filo rosso al positivo (10-50 V CC) e il filo nero al negativo della batteria della barca. Se sono presenti fili dati (giallo, blu, verde), collegali secondo necessità. Isola eventuali fili non utilizzati.

Come proteggere i contatti metallici dall'umidità?

Prima di installare il dispositivo, assicurati che i contatti siano asciutti. Usa il tappo stagno fornito per coprire la base quando il dispositivo non è montato.

Come installare il Montana nel supporto?

Posiziona il tappo stagno nel supporto se necessario, quindi fai scorrere la parte inferiore del dispositivo nella base. Inclinalo all'indietro fino allo scatto. Stringi la vite di sicurezza con il cacciavite fornito.

Come rimuovere il Montana dal supporto?

Allenta la vite di sicurezza con il cacciavite, premi il pulsante di sblocco sul lato del supporto, quindi rimuovi il dispositivo. Riposiziona il tappo stagno sui contatti.

Qual è l'intervallo di temperatura consentito per il dispositivo?

La temperatura di funzionamento del Montana è da -15 °C a 70 °C. Un'esposizione prolungata al di fuori di questo intervallo può danneggiare lo schermo LCD.

Posso usare viti a testa svasata per il montaggio?

No, usa solo bulloni meccanici o viti autofilettanti a testa cilindrica n.8. Le viti a testa svasata potrebbero danneggiare il supporto.

Come regolare l'angolo del supporto dopo il montaggio?

Allenta i pulsanti della staffa girevole, regola l'angolo, quindi riavvita. Il supporto emette uno scatto durante la rotazione. Assicurati che l'angolo offra una buona visibilità dello schermo.

Quale garanzia copre questo accessorio?

Si applica la garanzia limitata standard Garmin. Consulta la guida Informazioni importanti sul prodotto e sulla sicurezza fornita con il dispositivo per maggiori dettagli.

MANUALE UTENTE Montana Marine Mount GARMIN

Prima di installare il supporto ad elevata resistenza, consultare le Informazioni importanti sulla sicurezza e sul prodotto incluse nella confezione della staffa nautica Montana.

! AVVISO

Durante le operazioni di trapanatura, taglio o carteggiatura, indossare occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVERTENZA

Il collegamento errato del cavo di alimentazione o audio privo di protezione potrebbe provocare danni all'imbarcazione o alla batteria. Garmin consiglia di far installare il supporto esclusivamente da tecnici esperti di sistemi elettrici.

I contatti metallici sul dispositivo Montana e sulla staffa devono essere mantenuti asciutti per evitare di danneggiare l'apparecchiatura. Utilizzare un cappuccio protettivo sulla staffa ogni volta che l'unità non è installata per mantenere i contatti metallici asciutti e protetti.

Strumenti ed elementi di fissaggio necessari

• Trapano

• Minuteria per supporto girevole: 3 bulloni o 3 viti (non inclusi)

• Bulloni num. 8 (4 mm) a testa piana con relativi dadi e rondelle e una punta da trapano da 5 mm (5/32 poll.)
  • Viti autofilettanti num. 8 (4 mm) a testa piana e una punta da trapano da 1,5 mm (1/16 poll.) per praticare fori guida

• Chiave inglese o manicotto da 9,5 mm (3/8 poll.)
• Cacciavite Philips o a lama piatta

Selezione di una posizione per il montaggio

AVVERTENZA

Non collocare il supporto girevole in aree esposte a temperature o condizioni estreme. L'intervallo di temperature per il dispositivo Montana va da -15 °C a 70 °C (da 5 °F a 158 °F). L'esposizione prolungata a temperature al di fuori di tale intervallo (sia per la conservazione, sia per il funzionamento) può causare danni allo schermo LCD.

Per fissare il piano girevole, utilizzare bulloni a testa piana o viti autofilettanti. Se si utilizzano viti a testa conica, si rischia di danneggiare la staffa di montaggio.

Selezionare una posizione in cui installare la staffa.

• La posizione deve consentire una visualizzazione nitida dello schermo e l'accesso al dispositivo Montana.
• La posizione deve essere abbastanza robusta da sostenere il dispositivo Montana e la staffa.
• Lasciare spazio sufficiente per l'inserimento e il collegamento dei cavi. Occorre lasciare uno spazio di almeno 8 cm (3 poll.) dietro il dispositivo.

Montaggio del gruppo staffa

AVVERTENZA

Non serrare eccessivamente le viti o i bulloni, poiché si rischia di danneggiare il piano girevole.

1. Separare il piano girevole ① dalla staffa.
2. Utilizzando il piano girevole come modello, contrassegnare le posizioni dei fori di riferimento ②.
3. Con il trapano, praticare i fori per il montaggio.

- Se il piano viene fissato mediante bulloni, praticare tre fori da 5 mm (5/32 poll.) nelle posizioni contrassegnate.

- Se il piano viene fissato mediante viti autofilettanti, praticare tre fori guida da 1,5 mm (1/16 poll.) nelle posizioni contrassegnate. La profondità dei fori guida non deve essere superiore a metà della lunghezza della vite.

1. Fissare il piano girevole con 3 bulloni o 3 viti ③ (non incluse).
2. Posizionare la staffa di montaggio girevole ④ sul piano girevole e fissarla con la manopola corta ⑤.

Installazione del supporto sulla staffa di montaggio

1. Allineare la scanalatura ① sul retro della base di appoggio alla manopola di montaggio lunga ② quindi far scorrere la base di appoggio in posizione sulla barra.

Se necessario, è possibile regolare la manopola per aprire i bracci della staffa. Ruotare la manopola in senso antiorario per aprire i bracci della staffa, ruotare la manopola in senso orario per stringere i bracci della staffa.

1. Regolare l'angolazione della base di appoggio e stringere la manopola di montaggio lunga finché la base di appoggio ③ non è saldamente fissata.

2. Ruotare la staffa di montaggio girevole ④ verso destra o verso sinistra.

Quando viene ruotata, la staffa scatta. Selezionare l'angolazione ottimale per la visualizzazione, quindi serrare entrambe le manopole.

Collegamento dell'alimentazione alla staffa

AVVISO

Se vengono lasciati cavi scollegati, isolarli e fissarli all'imbarcazione.

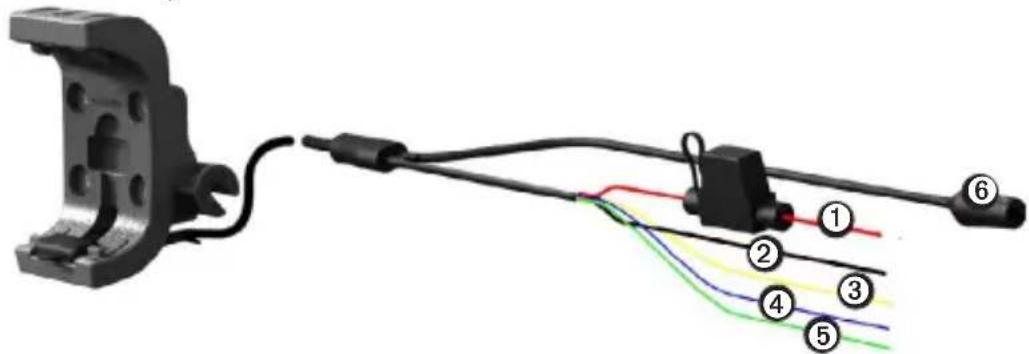

1. Collegare il cavo rosso ① e nero ② all'alimentazione principale dell'imbarcazione (da 10 a 50 Volt).

1. Se necessario, collegare i cavi dati seriali all'imbarcazione.

2. Il cavo giallo ③ è il cavo di ingresso dati seriale.

3. Il cavo blu ④ è il cavo di uscita dati seriale.

4. Il cavo verde ⑤ è il cavo di messa a terra seriale.

5. Se necessario, collegare il jack stereo ⑥.

Installazione di Montana nel supporto

AVVISO

Prima di posizionare il dispositivo nel supporto, accertarsi che i contatti metallici sul dispositivo e sul supporto siano asciutti per evitare che l'apparecchiatura si danneggi. Utilizzare il cappuccio protettivo per mantenere asciutto il supporto.

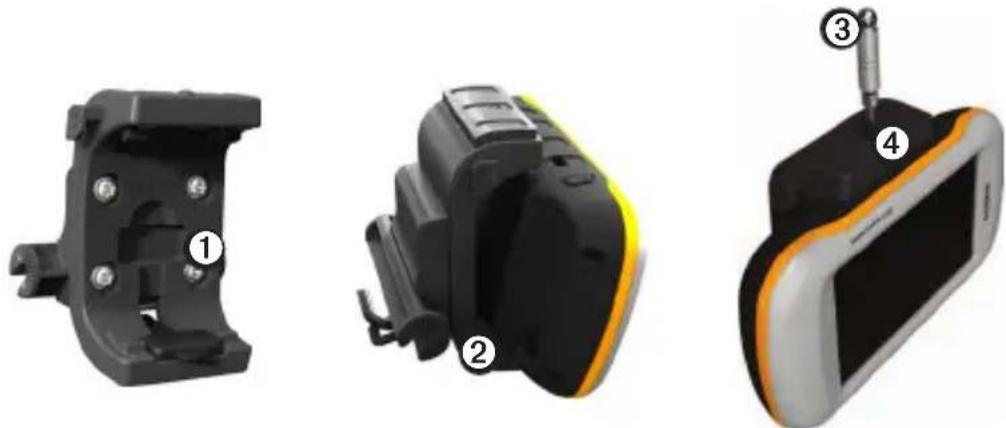

1. Posizionare il cappuccio protettivo nell'area di appoggio ① del supporto.

1. Inserire la parte inferiore del dispositivo nella base di appoggio ②.
2. Inclinare all'indietro il dispositivo finché non scatta in posizione.
3. Per fissare il dispositivo ed evitare i furti, utilizzare lo strumento per la vite di sicurezza ③ per stringere la vite di sicurezza ④ sulla parte superiore del supporto.
   NOTA: se il riflesso o l'effetto bagliore rendono difficoltàosa la visualizzazione dello schermo, applicarvi la protezione antiriflesso.

Rimozione del dispositivo Montana dal supporto

1. Allentare la vite di sicurezza.
2. Premere il pulsante ① sul lato del supporto per rilasciare il dispositivo.
3. Estrarre il dispositivo.
4. Posizionare il cappuccio protettivo ② sui contatti metallici sulla base di appoggio.

Il presente accessorio è soggetto alla garanzia limitata standard di Garmin. Per ulteriori informazioni, consultare le Informazioni importanti sulla sicurezza e sul prodotto incluse nella confezione del dispositivo.
