Produkttyp	Marine-Montagehalterung für Garmin Montana Navigator
Stromversorgung	10 bis 50 V DC (über rotes und schwarzes Kabel)
Hauptfunktionen	Schwenkhalterung mit Bügel, Strom- und serielle Datenverbindung (Eingang/Ausgang/Masse), Audioanschluss, wasserdichte Kappe zum Schutz der Kontakte
Pflege und Reinigung	Metallkontakte trocken halten; wasserdichte Kappe verwenden, wenn das Gerät nicht installiert ist
Sicherheit	Beim Bohren Schutzbrille, Gehörschutz und Staubmaske tragen; Schrauben/Bolzen nicht übermäßig festziehen; Betriebstemperatur des Geräts: -15 °C bis 70 °C
Ersatzteile und Reparierbarkeit	Nicht im Lieferumfang enthalten; es gilt die standardmäßige eingeschränkte Garmin-Garantie
Allgemeine Informationen	Kompatibilität: Montage auf Boot mit Schrauben oder mechanischen Bolzen Nr. 8 (4 mm); erforderliches Werkzeug: Bohrmaschine, 9,5 mm Schlüssel, Schraubendreher; erforderlicher Mindestabstand hinten: 8 cm

Häufig gestellte Fragen - Montana Marine Mount GARMIN

Wie befestige ich die Halterung am Boot?

Verwenden Sie die schwenkbare Basis als Schablone, um die Position der Löcher zu markieren, und bohren Sie dann. Befestigen Sie sie mit drei mechanischen Bolzen Nr. 8 oder selbstschneidenden Schrauben. Befolgen Sie das Schema in der Anleitung für eine korrekte Montage.

Welche Werkzeuge werden für die Installation benötigt?

Bohrmaschine, Bohrer (5 mm oder 1,5 mm), 9,5 mm Schlüssel oder Stecknuss, Kreuz- oder Schlitzschraubendreher, Schutzbrille, Gehörschutz und Staubmaske.

Wie schließe ich die Stromversorgung an?

Schließen Sie das rote Kabel an den Pluspol (10-50 V DC) und das schwarze Kabel an den Minuspol der Bootsbatterie an. Falls Datenkabel vorhanden sind (gelb, blau, grün), schließen Sie diese nach Bedarf an. Isolieren Sie nicht verwendete Kabel.

Wie schütze ich die Metallkontakte vor Feuchtigkeit?

Stellen Sie vor der Installation des Geräts sicher, dass die Kontakte trocken sind. Verwenden Sie die mitgelieferte wasserdichte Kappe, um den Sockel abzudecken, wenn das Gerät nicht montiert ist.

Wie installiere ich das Montana in der Halterung?

Setzen Sie bei Bedarf die wasserdichte Kappe in die Halterung ein, schieben Sie dann den unteren Teil des Geräts in den Sockel. Neigen Sie es nach hinten, bis es einrastet. Ziehen Sie die Sicherheitsschraube mit dem mitgelieferten Schraubendreher fest.

Wie entferne ich das Montana aus der Halterung?

Lösen Sie die Sicherheitsschraube mit dem Schraubendreher, drücken Sie die Entriegelungstaste an der Seite der Halterung und entfernen Sie das Gerät. Setzen Sie die wasserdichte Kappe wieder auf die Kontakte.

Was ist der zulässige Temperaturbereich für das Gerät?

Die Betriebstemperatur des Montana beträgt -15 °C bis 70 °C. Längere Einwirkung außerhalb dieses Bereichs kann den LCD-Bildschirm beschädigen.

Kann ich Senkkopfschrauben für die Montage verwenden?

Nein, verwenden Sie nur mechanische Bolzen oder selbstschneidende Schrauben mit Zylinderkopf Nr. 8. Senkkopfschrauben könnten die Halterung beschädigen.

Wie stelle ich den Winkel der Halterung nach der Montage ein?

Lösen Sie die Knöpfe des Schwenkbügels, stellen Sie den Winkel ein und ziehen Sie sie wieder fest. Die Halterung gibt beim Drehen ein Klicken von sich. Stellen Sie sicher, dass der Winkel eine gute Sicht auf den Bildschirm ermöglicht.

Welche Garantie deckt dieses Zubehör ab?

Es gilt die standardmäßige eingeschränkte Garmin-Garantie. Weitere Einzelheiten finden Sie im mit dem Gerät gelieferten Leitfaden Wichtige Produkt- und Sicherheitsinformationen.

BEDIENUNGSANLEITUNG Montana Marine Mount GARMIN

Lesen Sie vor dem Anbringen der Bootshalterung die Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Montana beiliegt.

! ACHTUNG

Tragen Sie beim Bohren, Schneiden und Sandstrahlen immer Schutzbrille, Gehörschutz und eine Staubmaske.

HINWEIS

Eine fehlerhafte Verkabelung des Netz- oder Audiokabels mit Blankdrähten kann Schäden an Boot oder Batterie nach sich ziehen. Garmin empfiehlt daher dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung mit elektrischen Systemen hat.

Die Metallkontakte des Montana und die Halterung sollten stets trocken bleiben, um Schäden zu vermeiden. Lassen Sie die Schutzkappe auf der Halterung, wenn das Gerät nicht in diese eingesetzt ist, damit die Metallkontakte trocken bleiben und geschützt sind.

Erforderliche Werkzeuge und Befestigungsteile

• Bohrmaschine
• Montagesatz für die Schwenkhalterung: 3 Schrauben oder 3 Bolzen (nicht im Lieferumfang enthalten)

4-mm-Flachkopf-Maschinenschrauben (Nr. 8) mit passenden Muttern und Unterlegscheiben sowie ein 5-mm-Bohrer (5/32 Zoll)
Selbstschneidende 4-mm-Flachkopfschrauben (Nr. 8) und ein 1,5-mm-Bohrer (1/16 Zoll) zum Anbringen der Vorbohrungen

• 9,5-mm-Schlüssel oder -Steckschlüssel (3/8 Zoll)
- Kreuzschlitzschraubendreher oder Flachkopf-Schraubendreher

Auswählen eines Montageorts

HINWEIS

Montieren Sie die Schwenkhalterung nicht an einem Ort, an dem sie extremen Temperaturen oder Umweltbedingungen ausgesetzt ist. Der Temperaturbereich für den Montana beträgt -15 °C bis 70 °C (5 °F bis 158 °F). Eine längere Lagerung oder ein längerer Betrieb bei Temperaturen außerhalb dieses Bereichs kann zum Ausfall des LCD-Bildschirms führen.

Verwenden Sie zum Befestigen des Schwenkfußes Flachkopf-Maschinenschrauben oder selbstschneidende Schrauben. Bei Verwendung von Senkkopfschrauben besteht die Gefahr, dass die Halterung beschädigt wird.

Wählen Sie einen Montageort aus.

• Der Montageort muss eine unbehinderte Sicht auf den Bildschirm des Montana sowie Zugriff auf das Gerät ermöglichen.
• Der Montageort muss stabil genug sein, um den Montana und die Halterung zu tragen.
• Der Montageort muss ausreichend Platz für die Verlegung und den Anschluss der Kabel bieten. Hinter dem Gehäuse muss ein Mindestabstand von 8 cm (3 Zoll) vorhanden sein.

Montage der Halterung

HINWEIS

Ziehen Sie die Schrauben oder Bolzen nicht zu fest an, da Sie sonst den Schwenkfuß beschädigen könnten.

1. Nehmen Sie den Schwenkfuß ① von der Halterung.
2. Verwenden Sie den Schwenkfuß als Vorlage, und kennzeichnen Sie die Positionen der Vorbohrungen ^② .

3. Bohren Sie die Montagelöcher.

4. Bei Befestigung des Fußes mit Maschinenschrauben bringen Sie an den drei gekennzeichneten Stellen Bohrungen von 5 mm (5/32 Zoll) an.

5. Bei Befestigung des Fußes mit selbstschneidenden Schrauben bringen Sie an den drei gekennzeichneten Stellen Vorbohrungen von 1,5 mm (1/16 Zoll) an. Die Vorbohrungen sollten nicht tiefer als die halbe Schraubenlänge sein.

6. Befestigen Sie die Schwenkhalterung mit 3 Bolzen oder 3 Schrauben ③(nicht im Lieferumfang enthalten).

7. Halten Sie die Schwenkhalterung ④ an den Schwenkfuß, und befestigen Sie sie mittels der kurzen Befestigungsstange ⑤.

Einsetzen der Halterung in den Haltebügel

1. Richten Sie den Schlitz ① an der Rückseite der Halterung auf die lange Befestigungsstange ② aus, und schieben Sie die Halterung ein.

Verstellen Sie bei Bedarf mithilfe der Befestigungsstange den Abstand zwischen den Halterungsarmen. Drehen Sie die Befestigungsstange gegen den Uhrzeigersinn, um den Abstand zwischen den Halterungsarmen zu vergrößern und im Uhrzeigersinn, um den Abstand zu verringern.

1. Richten Sie den Winkel der Halterung aus, und ziehen Sie die lange Befestigungsstange an, bis die Halterung ③ fest sitzt.
2. Drehen Sie die Schwenkhalterung ④ nach Bedarf nach links oder rechts. Die Halterung erzeugt während des Drehens Klickgeräusche. Stellen Sie den Betrachtungswinkel nach Bedarf ein, und ziehen Sie dann beide Befestigungsstangen fest.

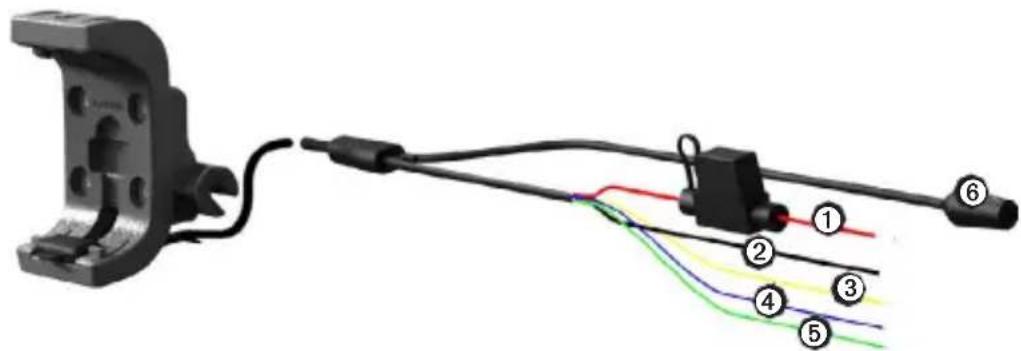

Verbinden der Halterung mit der Stromversorgung

Falls eine Leitung nicht angeschlossen wird, isolieren und sichern Sie sie am Boot.

1. Schließen Sie die rote ① und die schwarze ② Leitung an die Hauptstromquelle des Boots an (10 bis 50 Volt).

1. Schließen Sie bei Bedarf die seriellen Datenkabel an das Boot an.

• Die gelbe Leitung ③ ist das serielle Dateneingangskabel.
• Die blaue Leitung ④ ist das serielle Datenausgangskabel.
• Die grüne Leitung ⑤ ist das serielle Massekabel.

1. Schließen Sie bei Bedarf den Stereoanschluss ⑥ an.

Einsetzen des Montana in die Halterung

HINWEIS

Stellen Sie vor dem Einsetzen des Geräts in die Halterung sicher, dass die Metallkontakte am Gerät und an der Halterung trocken sind, um Schäden zu vermeiden. Verwenden Sie die Schutzkappe, um die Halterung trocken zu halten.

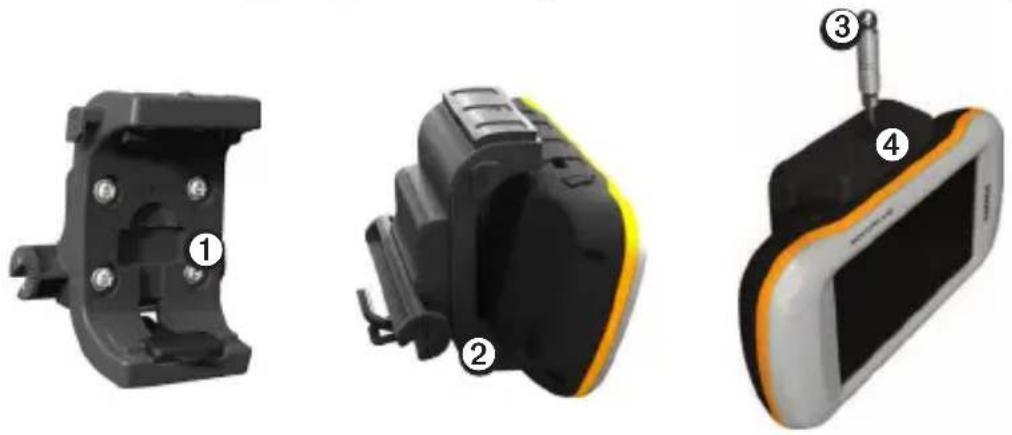

1. Bringen Sie die Schutzkappe ① am dafür vorgesehenen Bereich an der Halterung an.

1. Setzen Sie die Unterseite des Geräts in die Halterung ② ein.
2. Drücken Sie das Gerät zurück, bis es einrastet.
3. Sichern Sie das Gerät, und beugen Sie Diebstahl vor, indem Sie mit dem Sicherheitsschraubendreher ③ die Sicherheitsschraube ④ oben an der Halterung festziehen.

HINWEIS: In sehr hellem Licht ist das Display schwer abzulesen. Kleben Sie in diesem Fall eine blendfreie Schutzfolie auf das Display.

Entfernen des Montana aus der Halterung

1. Lockern Sie die Sicherheitsschraube.
2. Drücken Sie die Taste ① an der Seite der Halterung, um das Gerät aus der Halterung zu lösen.
3. Nehmen Sie das Gerät heraus.
4. Bringen Sie die Schutzkappe ② über den Metallkontakten an der Halterung an.

Eingeschränkte Garantie

Die eingeschränkte Garantie von Garmin gilt für dieses Zubehör. Weitere Informationen finden Sie in der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Gerät beiliegt.
