Type de produit	Support de montage marin pour navigateur Garmin Montana
Alimentation	10 à 50 V CC (via câbles rouge et noir)
Fonctions principales	Fixation pivotante avec étrier, connexion alimentation et données série (entrée/sortie/terre), prise audio, capuchon étanche pour protéger les contacts
Entretien et nettoyage	Garder les contacts métalliques secs ; utiliser le capuchon étanche lorsque l'appareil n'est pas installé
Sécurité	Porter lunettes de protection, équipement antibruit et masque anti-poussière lors du perçage ; ne pas serrer outre mesure les vis/boulons ; température de fonctionnement de l'appareil : -15 °C à 70 °C
Pièces détachées et réparabilité	Non fournies ; la garantie limitée standard Garmin s'applique
Informations générales	Compatibilité : montage sur bateau avec vis ou boulons mécaniques n°8 (4 mm) ; outillage nécessaire : perceuse, clé de 9,5 mm, tournevis ; espace arrière minimal requis : 8 cm

FOIRE AUX QUESTIONS - Montana Marine Mount GARMIN

Comment fixer le support sur le bateau ?

Utilisez la base pivotante comme gabarit pour marquer l'emplacement des trous, puis percez. Fixez avec trois boulons mécaniques n°8 ou vis autoperceuses. Suivez le schéma de la notice pour un montage correct.

Quels outils sont nécessaires pour l'installation ?

Perceuse, forets (5 mm ou 1,5 mm), clé ou douille de 9,5 mm, tournevis cruciforme ou plat, lunettes de protection, bouchons d'oreilles et masque anti-poussière.

Comment connecter l'alimentation électrique ?

Raccordez le fil rouge au positif (10-50 V CC) et le fil noir au négatif de la batterie du bateau. Si des fils de données sont présents (jaune, bleu, vert), connectez-les selon les besoins. Isolez tout fil non utilisé.

Comment protéger les contacts métalliques de l'humidité ?

Avant d'installer l'appareil, assurez-vous que les contacts sont secs. Utilisez le capuchon étanche fourni pour couvrir le socle lorsque l'appareil n'est pas monté.

Comment installer le Montana dans le support ?

Placez le capuchon étanche dans le support si nécessaire, puis glissez la partie inférieure de l'appareil dans le socle. Inclinez-le vers l'arrière jusqu'au déclic. Serrez la vis de sécurité avec le tournevis fourni.

Comment retirer le Montana du support ?

Desserrez la vis de sécurité à l'aide du tournevis, appuyez sur le bouton de déverrouillage sur le côté du support, puis retirez l'appareil. Replacez le capuchon étanche sur les contacts.

Quelle est la plage de température autorisée pour l'appareil ?

La température de fonctionnement du Montana est de -15 °C à 70 °C. Une exposition prolongée en dehors de cette plage peut endommager l'écran LCD.

Puis-je utiliser des vis à tête fraisée pour le montage ?

Non, utilisez uniquement des boulons mécaniques ou des vis autoperceuses à tête cylindrique n°8. Les vis à tête fraisée risquent d'endommager le support.

Comment ajuster l'angle du support après montage ?

Desserrez les boutons de l'étrier pivotant, ajustez l'angle, puis resserrez. Le support émet un déclic lors de la rotation. Assurez-vous que l'angle offre une bonne visibilité de l'écran.

Quelle garantie couvre cet accessoire ?

La garantie limitée standard Garmin s'applique. Consultez le guide Informations importantes relatives au produit et à la sécurité fourni avec l'appareil pour plus de détails.

MODE D'EMPLOI Montana Marine Mount GARMIN

Avant d'installer le support de xation pour bateau, consultez le guide Informations importantes relatives au produit et à la sécurité inclus dans l'emballage du produit Montana.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière, lorsque vous percez, coupez ou poncez.

AVIS

Le raccordement incorrect d'un câble d'alimentation/audio comportant des ls conducteurs dénudés peut endommager le bateau ou la batterie. Garmin vous recommande fortement de faire installer le support par un technicien expérimenté, disposant des connaissances appropriées en matière de circuits électriques.

Les contacts métalliques du Montana et du support doivent être conservés à l'abri de l'humidité, a n d'éviter d'endommager le matériel. Utilisez toujours le capuchon étanche du support lorsque l'appareil n'est pas installé a n de protéger les contacts métalliques contre l'humidité.

Outils et fixations nécessaires

• Perceuse
• Matériel pour le montage de l'étrier pivotant : 3 boulons ou 3 vis (non fournis)

Boulons mécaniques à tête cylindrique n° 8 (4 mm), les écrous et rondelles correspondants et un foret de 5 mm (5/32 po)
- Vis autoperceuses à tête cylindrique n° 8 (4 mm) et un foret de 1,5 mm (1/16 po) pour percer les trous d'implantation

• Clé ou douille de 9,5 mm (3/8 po)
  • Tournevis cruciforme ou plat

Choix d'un emplacement de montage

AVIS

Ne placez pas l'étrier pivotant dans un endroit exposé à des températures ou conditions extrêmes. La température de fonctionnement du Montana est comprise entre -15 °C et 70 °C (entre 5 °F et 158 °F). Une exposition prolongée à des températures situées en dehors de cette plage (température de stockage ou de fonctionnement) risque de provoquer une défaillance de l'écran LCD.

Utilisez des boulons mécaniques ou des vis autoperceuses à tête cylindrique pour fixer la base pivotante. Si vous utilisez des vis à tête fraisée, vous risquez d'endommager le support de fixation.

Choisissez un emplacement d'installation pour le support.

• L'emplacement offre une vue dégagée sur l'écran et un accès facile au Montana.
• L'emplacement est suffisamment résistant pour accueillir le Montana et son support.
• L'emplacement présente suffisamment d'espace pour l'acheminement et la connexion des câbles. Un espace d'au moins 8 cm (3 po) est nécessaire à l'arrière de l'appareil.

Montage du support

AVIS

Ne serrez pas outre mesure les vis ou boulons ; vous pourriez endommager la base pivotante.

1. Séparez la base pivotante ① du support.
2. En utilisant la base pivotante comme modèle, marquez l'emplacement des trous d'implantation ②.

3. Percez les trous de fixation.

4. Si vous fixez la base à l'aide de boulons mécaniques, percez trois trous de 5 mm (5/32 po) aux emplacements marqués.

5. Si vous fixez la base à l'aide de vis autoperceuses, percez trois trous d'implantation de 1,5 mm (1/16 po) aux emplacements marqués. La profondeur des trous d'implantation ne doit pas dépasser la moitié de la longueur de la vis.

6. Fixez la base pivotante à l'aide de trois boulons ou vis ③ (non fournis).

7. Placez le support d'étrier pivotant ④ sur la base pivotante et fixez-le à l'aide du bouton court ⑤.

Installation du socle sur le support de fixation

1. Alignez l'encoche ① située à l'arrière du socle avec le long bouton de montage ②, puis faites glisser le socle pour le placer sur la barre.

Si nécessaire, vous pouvez ajuster le bouton pour écarter les bras du support. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour écarter les bras du support et dans le sens des aiguilles d'une montre pour les rapprocher.

1. Ajustez l'angle du socle et resserrez le long bouton de montage jusqu'à ce que le socle ③ soit fixé.

2. Faites pivoter le support d'étrier pivotant ④ en le tournant vers la gauche ou vers la droite.

Le support émet un déclic lorsque vous le faites pivoter. Sélectionnez un angle de vue adéquat, puis resserrez les deux boutons.

Raccordement du support à l'alimentation

AVIS

Si l'un des fils n'est pas connecté, isolez-le et fixez-le solidement à votre bateau.

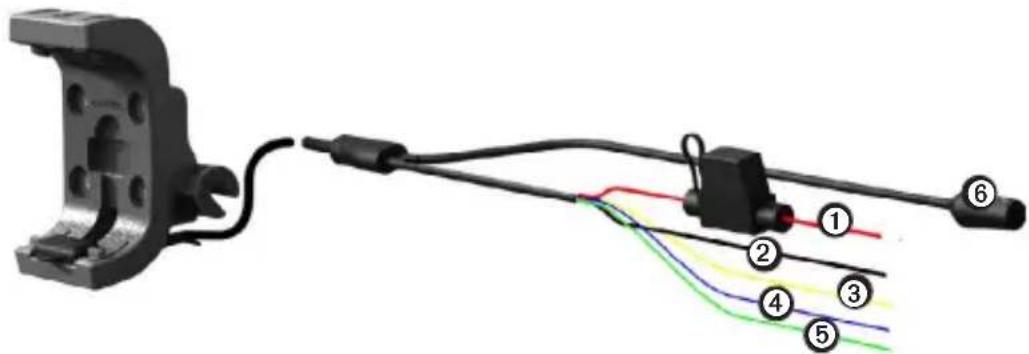

1. Connectez les fils rouge ① et noir ② à l'alimentation principale de votre bateau (10 à 50 volts).

1. Si nécessaire, connectez les fils de données série à votre bateau.

• Le jaune ③ correspond au fil d'entrée des données série.
• Le bleu ④ correspond au fil de sortie des données série.
- Le vert ⑤ correspond au fil de terre des données série.

1. Si nécessaire, connectez la prise audio ⑥.

Installation du Montana sur le support

AVIS

Avant d'installer l'appareil dans le support, assurez-vous que le support et les contacts métalliques de l'appareil sont secs afin de ne pas endommager le matériel. Utilisez le capuchon étanche pour protéger le socle des intempéries.

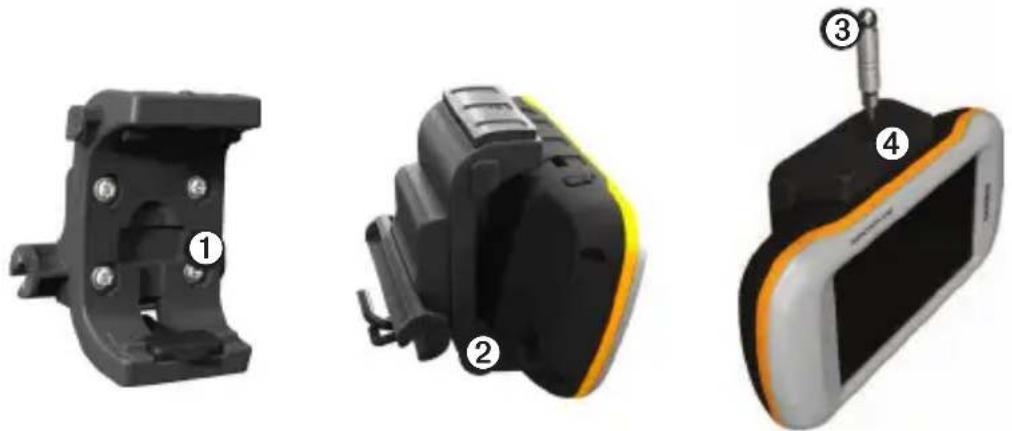

1. Placez le capuchon étanche dans l'emplacement du support ① prévu à cet effet.

1. Ajustez la partie inférieure de l'appareil dans le socle ②.
2. Inclinez l'appareil vers l'arrière jusqu'à ce qu'il se mette en place.
3. Afin de fixer l'appareil et de le protéger contre le vol, utilisez le tournevis de sécurité ③ pour serrer la vis de sécurité ④ sur la partie supérieure du support.

REMARQUE : si les reflets du soleil perturbent la lisibilité de l'écran de l'appareil, appliquez une protection d'écran antireflet sur l'écran.

Retrait du Montana du support

1. Desserrez la vis de sécurité.
2. Appuyez sur le bouton ① situé sur le côté du support pour libérer l'appareil.
3. Retirez l'appareil.
4. Placez le capuchon étanche ② sur les contacts métalliques du socle.

La garantie limitée standard de Garmin s'applique à cet accessoire. Pour plus d'informations, consultez le guide Informations importantes relatives au produit et à la sécurité inclus dans l'emballage de l'appareil.
