Tipo de producto	Soporte de montaje marino para navegador Garmin Montana
Alimentación	10 a 50 V CC (mediante cables rojo y negro)
Funciones principales	Fijación giratoria con estribo, conexión de alimentación y datos serie (entrada/salida/tierra), toma de audio, capuchón estanco para proteger los contactos
Mantenimiento y limpieza	Mantener los contactos metálicos secos; usar el capuchón estanco cuando el aparato no esté instalado
Seguridad	Usar gafas de protección, equipo antirruido y mascarilla antipolvo al taladrar; no apretar en exceso los tornillos/pernos; temperatura de funcionamiento del equipo: -15 °C a 70 °C
Piezas de repuesto y reparabilidad	No se suministran; se aplica la garantía limitada estándar de Garmin
Información general	Compatibilidad: montaje en barco con tornillos o pernos mecánicos n.º 8 (4 mm); herramientas necesarias: taladro, llave de 9,5 mm, destornillador; espacio trasero mínimo requerido: 8 cm

Preguntas frecuentes - Montana Marine Mount GARMIN

¿Cómo fijar el soporte en el barco?

Utilice la base giratoria como plantilla para marcar la ubicación de los agujeros, luego taladre. Fíjelo con tres pernos mecánicos n.º 8 o tornillos autorroscantes. Siga el esquema de las instrucciones para un montaje correcto.

¿Qué herramientas se necesitan para la instalación?

Taladro, brocas (5 mm o 1,5 mm), llave o dado de 9,5 mm, destornillador de estrella o plano, gafas de protección, tapones para los oídos y mascarilla antipolvo.

¿Cómo conectar la alimentación eléctrica?

Conecte el cable rojo al positivo (10-50 V CC) y el cable negro al negativo de la batería del barco. Si hay cables de datos presentes (amarillo, azul, verde), conéctelos según sea necesario. Aísle cualquier cable no utilizado.

¿Cómo proteger los contactos metálicos de la humedad?

Antes de instalar el aparato, asegúrese de que los contactos estén secos. Use el capuchón estanco suministrado para cubrir la base cuando el aparato no esté montado.

¿Cómo instalar el Montana en el soporte?

Coloque el capuchón estanco en el soporte si es necesario, luego deslice la parte inferior del aparato en la base. Inclínelo hacia atrás hasta que haga clic. Apriete el tornillo de seguridad con el destornillador suministrado.

¿Cómo retirar el Montana del soporte?

Afloje el tornillo de seguridad con el destornillador, presione el botón de desbloqueo en el lateral del soporte y luego retire el aparato. Vuelva a colocar el capuchón estanco sobre los contactos.

¿Cuál es el rango de temperatura permitido para el equipo?

La temperatura de funcionamiento del Montana es de -15 °C a 70 °C. Una exposición prolongada fuera de este rango puede dañar la pantalla LCD.

¿Puedo usar tornillos de cabeza avellanada para el montaje?

No, use solo pernos mecánicos o tornillos autorroscantes de cabeza cilíndrica n.º 8. Los tornillos de cabeza avellanada pueden dañar el soporte.

¿Cómo ajustar el ángulo del soporte después del montaje?

Afloje los botones del estribo giratorio, ajuste el ángulo y luego vuelva a apretar. El soporte emite un clic durante la rotación. Asegúrese de que el ángulo ofrezca una buena visibilidad de la pantalla.

¿Qué garantía cubre este accesorio?

Se aplica la garantía limitada estándar de Garmin. Consulte la guía Información importante sobre el producto y la seguridad suministrada con el equipo para más detalles.

MANUAL DE USUARIO Montana Marine Mount GARMIN

Consulta la Información importante sobre el producto y tu seguridad incluida en la caja del producto Montana antes de instalar el soporte para navegación.

ADVERTENCIA

Utiliza siempre gafas de seguridad, un protector de oídos y una máscara antipolvo cuando vayas a realizar orificios, cortes o lijados.

NOTIFICACIÓN

Si conectas de forma incorrecta el cable de alimentación o audio con los hilos desnudos puedes provocar daños en la embarcación o en la batería. Garmin recomienda encarecidamente que un instalador con experiencia y los conocimientos necesarios sobre sistemas eléctricos realice la instalación del soporte.

Deberán mantenerse secos los contactos de metal de la unidad Montana y del soporte para evitar daños en el equipo. Utiliza la tapa de goma en todo momento cuando la unidad no esté en el soporte para mantener los contactos de metal secos y protegidos.

Herramientas y cierres necesarios

• Taladro

• Componentes necesarios para el soporte giratorio: 3 pernos o 3 tornillos (no incluidos)

• Tornillos del n° 8 (4 mm) de cabeza plana con sus tuercas y arandelas correspondientes y una broca de 5/32 in (5 mm)

• Tornillos autorroscantes del n° 8 (4 mm) de cabeza plana y una broca de 1/16 in (1,5 mm) para los orificios de taladro

• Llave o tubo de 3/8 in (9,5 mm)

• Destornillador Phillips o destornillador para tornillos de cabeza plana

Selección de una ubicación para el soporte

NOTIFICACIÓN

No montes el soporte giratorio en una área expuesta a condiciones de temperatura extrema. El rango de temperaturas de la unidad Montana oscila entre 5 °F y 158 °F (-15 °C y 70 °C). La exposición prolongada a temperaturas que superen esta escala (en condiciones normales o de almacenamiento) podría ocasionar errores en la pantalla LCD.

Utiliza tornillos de cabeza plana o tornillos autorroscantes para fijar la base giratoria. Los tornillos con cabeza avellanada podrían dañar el soporte de montaje.

Selecciona una ubicación para instalar el soporte.

• La ubicación debe permitir una clara visualización de la pantalla, así como acceso a la unidad Montana.
• La ubicación debe ser lo suficientemente sólida como para soportar el peso de la unidad Montana y del soporte.
• La ubicación debe permitir espacio para la colocación y la conexión de los cables. Debe existir un espacio libre mínimo de 3 in (8 cm) detrás de la carcasa.

Montaje del soporte

NOTIFICACIÓN

No aprietes los tornillos en exceso, ya que la base giratoria podría dañarse.

1. Separa la base giratoria ① del soporte.
2. Utilizando la base giratoria como plantilla, marca las ubicaciones de los orificios guía ②.

3. Perfora los orificios de montaje.

4. Si fijas la base con tornillos, perfora tres orificios de 5/32 in (5 mm) en las ubicaciones marcadas.

5. Si fijas la base con tornillos autorroscantes, perfora tres orificios de taladro de 1/16 in (1,5 mm) en las ubicaciones marcadas. No realices los orificios de taladro con una profundidad superior a la mitad de la longitud del tornillo.

6. Fija la base giratoria con 3 pernos o tornillos ③ (no incluidos).

7. Coloca el soporte de montaje giratorio ④ sobre la base giratoria y fijalo con la rueda corta ⑤.

Instalación del soporte en el soporte de montaje

1. Alinea la ranura ① ubicada en la parte posterior del soporte de sujeción con la rueda de montaje larga ② y desliza el soporte de sujeción hasta que encaje en su sitio en la barra. Si es necesario, puedes ajustar la rueda para extender los extremos del soporte. Gira la rueda en el sentido contrario a las agujas del reloj para extender los extremos del soporte y en el sentido de las agujas del reloj para acercarlos.

1. Ajusta el ángulo del soporte de sujeción y aprieta la rueda larga de montaje hasta que el soporte de sujeción ③ quede bien ajustado.
2. Gira el soporte de montaje giratorio ④ a la izquierda o a la derecha.

Al girar el soporte, éste emite un clic. Selecciona un ángulo de visión óptimo y, a continuación, aprieta ambas ruedas.

Conexión de una fuente de alimentación al soporte

NOTIFICACIÓN

Si dejas suelto algún cable, aíslalo y fijalo de forma segura en la embarcación.

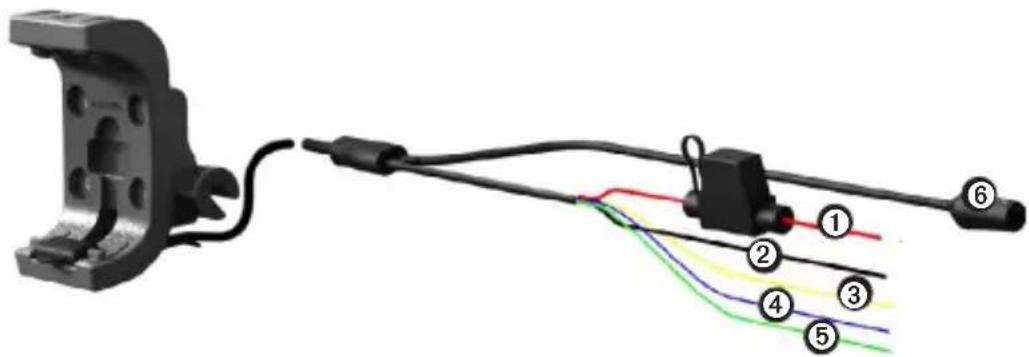

1. Conecta los hilos rojo ① y negro ② a la fuente de alimentación principal de la embarcación (10 a 50 voltios).

1. Si es necesario, conecta los hilos de datos serie a la embarcación.

2. El hilo amarillo ③ es el de entrada de datos serie.

3. El hilo azul ④ es el de salida de datos serie.

4. El hilo verde ⑤ es el hilo de tierra serie.

5. Si es necesario, conecta la clavija estéreo ⑥.

Instalación de la unidad Montana en el soporte

NOTIFICACIÓN

Antes de colocar el dispositivo en el soporte, asegúrate de que los contactos de metal del dispositivo y el soporte estén secos para evitar daños en el equipo. Usa la tapa de goma para mantener el soporte de sujeción seco.

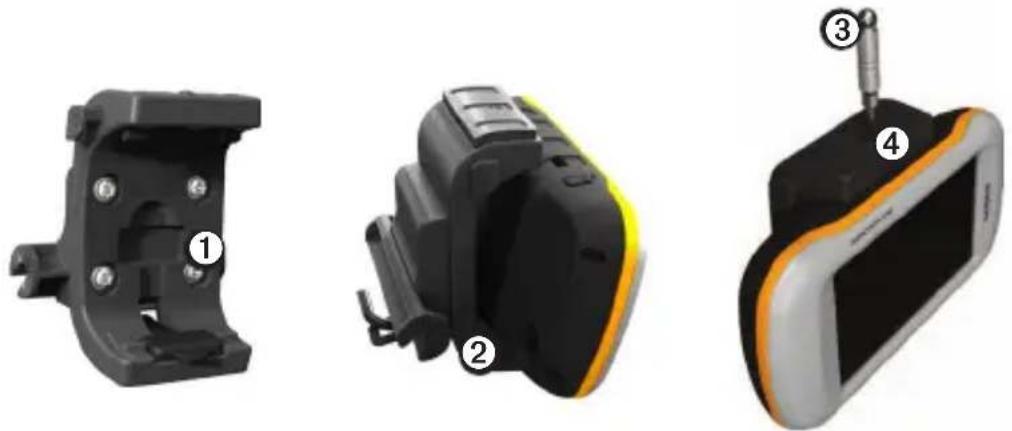

1. Coloca la tapa de goma en el área de almacenaje ① del soporte.

1. Instala la parte inferior del dispositivo en el soporte de sujeción ②.
2. Inclina el dispositivo hacia atrás hasta que encaje en su sitio.
3. Para fijar el dispositivo y evitar robos, usa la herramienta del tornillo de seguridad ③ para apretar el tornillo ④ de la parte superior del soporte.

NOTA: si la luz que se refleja o los brillos dificultan la visualización del dispositivo, aplica un protector de pantalla antibrillos a la pantalla.

Retirada de la unidad Montana del soporte

1. Afloja el tornillo de seguridad.
2. Pulsa el botón del lateral ① del soporte para liberar el dispositivo.
3. Levanta el dispositivo.
4. Coloca la tapa de goma ② en los contactos de metal del soporte de sujeción.

La garantía limitada estándar de Garmin se aplica a este accesorio. Para obtener más información, consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto del dispositivo.
