MANUAL DE USUARIO Montana Rugged Mount GARMIN
Consulta la Información importante sobre el producto y tu seguridad incluida en la caja del producto Montana antes de instalar el resistente soporte.
NOTIFICACIÓN
Si conectas de forma incorrecta el cable de alimentación/audio con los hilos desnudos puedes provocar daños en el vehículo o en la batería. Garmin recomienda encarecidamente que un instalador con experiencia y los conocimientos necesarios sobre sistemas eléctricos realice la instalación del soporte.
En la caja
- Resistente soporte AMPS
- Protector de pantalla antibrillos con tarjeta aplicadora e instrucciones
- 4 tuercas y 4 arandelas (para el soporte AMPS)
• 4 tornillos (para el soporte AMPS) - Herramienta para tornillo de seguridad
NOTA: la instalación del resistente soporte en todos los vehículos requiere un soporte AMPS (no incluido). Para obtener más información sobre soportes AMPS, visita algún sitio Web, como por ejemplo, www.ram-mount.com o ponte en contacto con tu distribuidor de Garmin.
Garantía limitada
La garantía limitada estándar de Garmin se aplica a este accesorio. Para obtener más información, consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto Montana.
Conexión de una fuente de alimentación al soporte
NOTIFICACIÓN
Si dejas suelto algún cable, aíslalo y fijalo de forma segura en el vehículo.
- Selecciona una ubicación para instalar la unidad Montana en el vehículo, en función de las fuentes de alimentación disponibles, de que la disposición del cable sea segura y que la visión del conductor no quede obstaculizada.

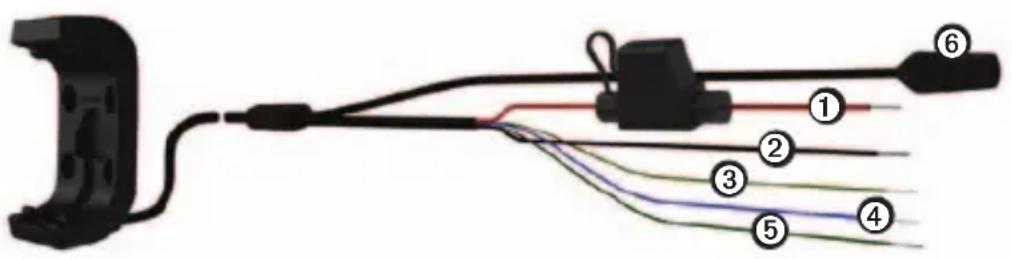

- Conecta los hilos rojo ① y negro ② a la fuente de alimentación principal del vehículo (10 a 50 voltios).
- Si es necesario, conecta los hilos de datos serie al vehículo.
- El hilo amarillo ③es el de entrada de datos serie.
- El hilo azul ④ es el de salida de datos serie.
- El hilo verde ⑤ es el hilo de tierra serie.
- Si es necesario, conecta la clavija de audio ⑥.
Conexión de la placa base AMPS al soporte
El soporte AMPS no se incluye en el resistente soporte.

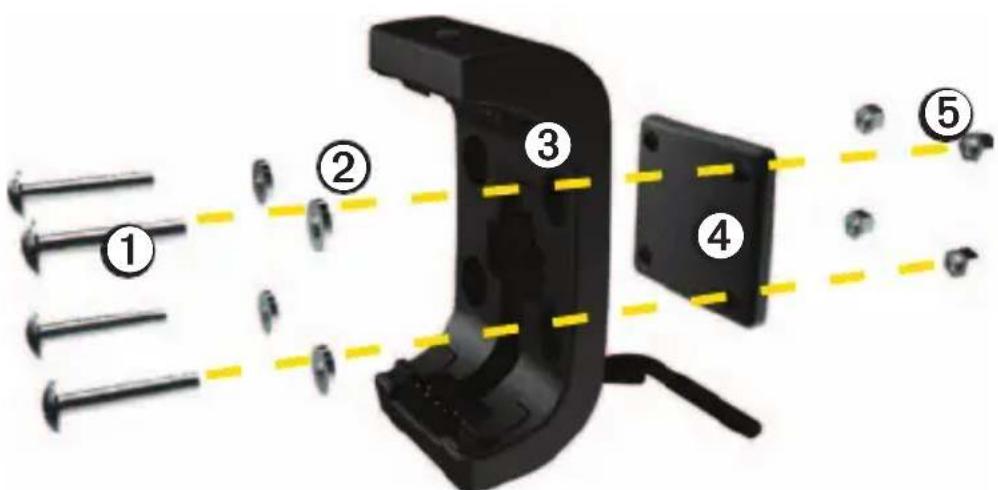

- Introduce los tornillos ① a través de las arandelas ②, el soporte ③ y la placa base AMPS ④ (no incluida).
- Aprieta las tuercas⑤ para fijar la placa base.
El par de apriete recomendado es 15–20 lbf-in (1,7 a 2,25 Nm).
Instalación de la unidad Montana en el soporte
NOTIFICACIÓN
Antes de colocar el dispositivo en el soporte, asegúrate de que los contactos de metal del dispositivo y el soporte estén secos para evitar daños en el equipo. Usa la tapa de goma para mantener el soporte de sujeción seco.

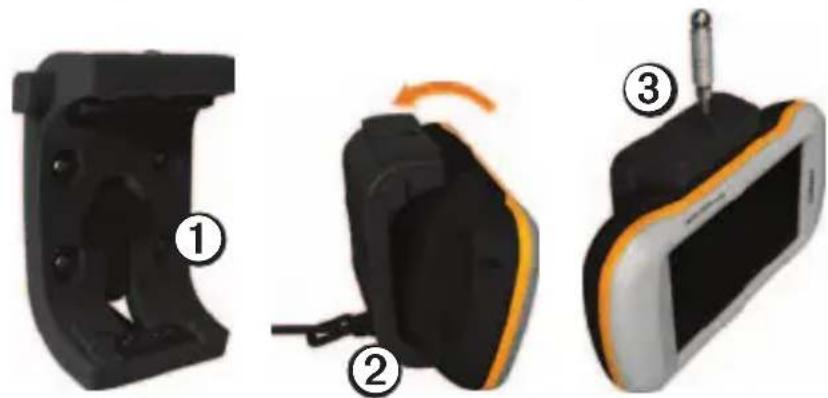

- Coloca la tapa de goma①en el área de almacenaje del soporte.
- Instala la parte inferior del dispositivo en el soporte de sujeción ②.
- Inclina el dispositivo hacia atrás hasta que encaje en su sitio.
- Mediante la herramienta para tornillo de seguridad, aprieta el tornillo de seguridad ③ de la parte superior del soporte.
NOTA: si la luz que se refleja o los brillos dificultan la visualización del dispositivo, aplica un protector de pantalla antibrillos a la pantalla.
Retirada de la unidad Montana del soporte
- Afloja el tornillo de seguridad.
- Pulsa el botón del lateral del soporte para liberar el dispositivo.
- Levanta el dispositivo.
- Coloca la tapa de goma①en el soporte de sujeción.
