Тип продукта	Универсальное прочное крепление для навигатора Garmin Montana
Бренд	Garmin
Модель	Montana Rugged Mount
Приблизительные размеры	10 x 10 x 5 см (только крепление)
Приблизительный вес	200 г
Питание	10-50 В постоянного тока через кабель питания (красный/черный провода)
Основные функции	Надежное крепление Garmin Montana, подключение питания и последовательных данных, антибликовая защита
Материалы	Прочный пластик, металл для винтов и гаек
Содержимое упаковки	Прочное крепление AMPS, антибликовая защита экрана с аппликатором, 4 гайки, 4 шайбы, 4 винта, инструмент для винта безопасности
Совместимость	Устройства Garmin Montana; требуется база AMPS (не входит в комплект)
Установка	Крепление на базу AMPS, электрическое подключение (10-50 В), установка устройства с винтом безопасности
Обслуживание и очистка	Держите металлические контакты сухими; используйте водонепроницаемую крышку в плохую погоду
Безопасность	Неправильное подключение может повредить автомобиль; доверьте установку опытному технику
Гарантия	Стандартная ограниченная гарантия Garmin (см. прилагаемое руководство)
Запасные части и ремонтопригодность	Винт безопасности, водонепроницаемая крышка, антибликовая защита экрана доступны отдельно
Общая информация	Инструкция по эксплуатации на французском языке доступна в PDF (60 страниц)

Часто задаваемые вопросы - Montana Rugged Mount GARMIN

Как установить прочное крепление Montana на автомобиль?

Перед установкой прочтите руководство Важная информация о продукте и безопасности. Закрепите базу AMPS (не входит в комплект) на креплении с помощью винтов, шайб и гаек. Подключите провода питания красный (плюс) и черный (минус) к источнику 10-50 В. При необходимости подключите провода последовательных данных (желтый, синий, зеленый) и аудиоразъем. Затем установите устройство Montana в крепление.

Какое требуется напряжение питания?

Крепление принимает напряжение от 10 до 50 вольт постоянного тока.

Могу ли я использовать это крепление без базы AMPS?

Нет, для крепления требуется база AMPS (не входит в комплект). Обратитесь на www.ram-mount.com или свяжитесь с вашим дилером Garmin.

Как закрепить устройство Montana на креплении?

Поместите водонепроницаемую крышку в основание, вставьте нижнюю часть устройства, наклоните его назад до защелкивания, затем затяните винт безопасности с помощью прилагаемого инструмента.

Что делать, если экран трудно читать из-за солнца?

Наклейте прилагаемую антибликовую защиту экрана на экран устройства.

Как снять устройство с крепления?

Ослабьте винт безопасности, нажмите кнопку на боковой стороне крепления, чтобы освободить устройство, затем снимите его. Установите водонепроницаемую крышку на основание для защиты.

Является ли крепление водонепроницаемым?

Крепление не полностью водонепроницаемо, но в комплект входит водонепроницаемая крышка для защиты монтажного основания от непогоды, когда устройство снято.

Какие кабели входят в комплект?

Крепление не включает отдельные кабели; оно поставляется с зачищенными проводами для подключения: красный (питание +), черный (питание -), желтый (вход последовательных данных), синий (выход последовательных данных), зеленый (земля последовательных данных) и аудиоразъем.

Могу ли я установить крепление самостоятельно?

Garmin рекомендует доверить установку крепления опытному технику по электрическим цепям, чтобы избежать повреждения автомобиля или аккумулятора.

Что делать, если винт безопасности потерян?

Винт безопасности является запасной частью. Обратитесь в службу поддержки Garmin или посетите сайт авторизованных дилеров для получения запасной части.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Montana Rugged Mount GARMIN

Перед установкой жесткого крепления ознакомьтесь с документом Правила техники безопасности и сведения об изделии, которое находится в упаковке устройства Montana.

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение кабеля питания/аудиокабеля и неизолированных проволочных выводов может привести к повреждению автомобиля или аккумулятора. Компания Garmin настоятельно рекомендует при установке крепления воспользоваться услугами опытного специалиста со знанием электросистем.

Комплект поставки

• Жесткое крепление AMPS
- Экран с антибликовым покрытием, аппликатором и инструкциями
• 4 гайки и 4 шайбы (для крепления AMPS)
• 4 винта (для крепления AMPS)
- Инструмент для винтов с фигурным шлицем

ПРИМЕЧАНИЕ. Для установки жесткого крепления в любой автомобиль требуется стандартное крепление AMPS (не входит в комплект). Подробную информацию о креплениях AMPS см. на веб-сайте www.ram-mount.com или обратитесь к дилеру Garmin.

Ограниченная гарантия

На этот аксессуар распространяется стандартная ограниченная гарантия Garmin. Дополнительные сведения см. в документе Правила техники безопасности и сведения об изделии, которое находится в упаковке устройства Montana.

RU-54 Инструкции по установке жесткого крепления AMPS

Подключение питания к креплению

ПРЕДУПРЕЖДЕНИЕ

Если какой-либо провод остался неподключенным, изолируйте его и зафиксируйте на корпусе автомобиля.

1. Выберите такое место для установки устройства Montana в автомобиле, чтобы обеспечить доступ к источникам питания, безопасную прокладку кабелей, а также чтобы устройство не заслоняло обзор водителю.

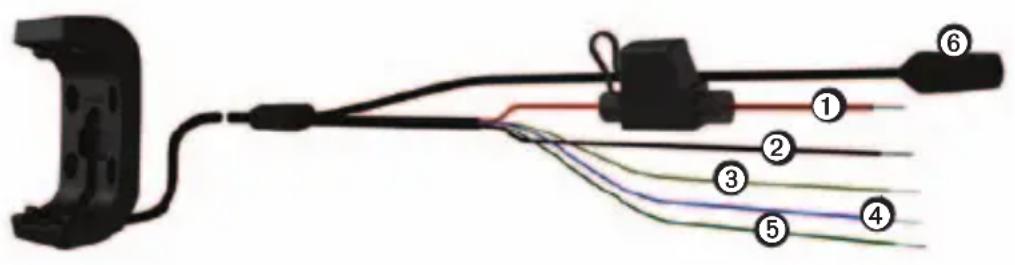

2. Подключите красный ① и черный ② провода к разъему питания автомобиля (от 10 до 50 вольт).

1. При необходимости подключите к автомобию кабель последовательной передачи данных.

2. Желтый ③ — входной кабель последовательной передачи данных.

3. Синий ④ — выходной кабель последовательной передачи данных.

4. Зеленый ⑤ — серийный кабель заземления.

5. При необходимости подключите аудиоразъем ⑥.

Установка опорной пластины AMPS на крепление

Стандартное крепление AMPS не входит в комплект жесткого крепления.

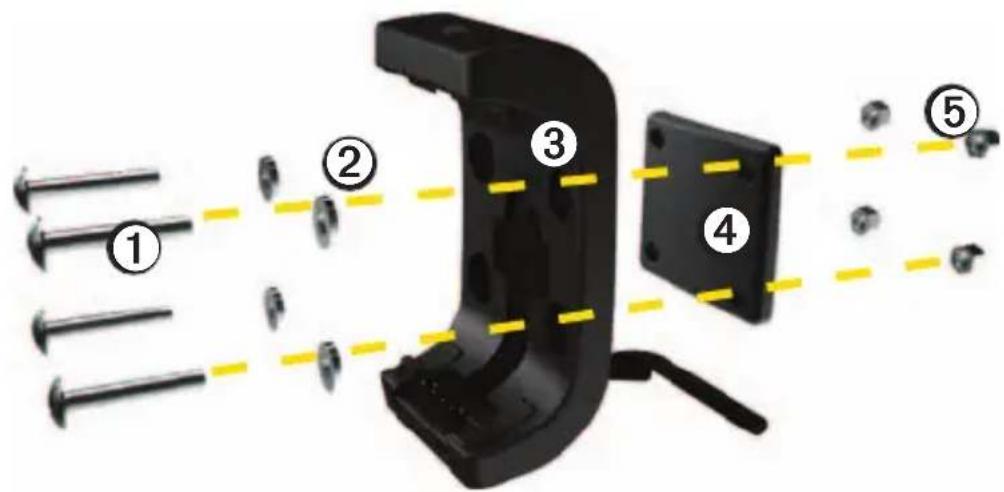

1. Закрутите винты ① через шайбы ②, крепление ③ и опорную пластину AMPS ④ (не входит в комплект).

1. Затяните гайки ⑤, чтобы надежно зафиксировать опорную пластину.

Рекомендуемый момент затяжки составляет 1,7–2,25 н-м (15–20 дюймов-фунт).

Установка устройства Montana в крепление

ПРЕДУПРЕЖДЕНИЕ

Перед установкой устройства в крепление во избежание повреждения оборудования убедитесь, что металлические контакты на устройстве сухие. Для предотвращения попадания влаги на подставку используйте защитную крышку.

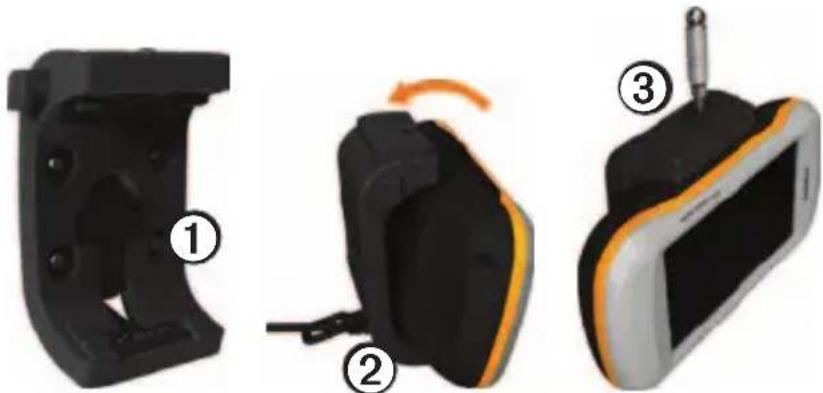

1. Поместите защитную крышку ① в отделение для хранения на креплении.

1. Вставьте нижнюю часть устройства в подставку ②.
2. Наклоните устройство назад до щелчка.
3. С помощью входящего в комплект инструмента затяните крепежный винт с фигурным шлицем ③ в верхней части крепления.

ПРИМЕЧАНИЕ. Если из-за отражающегося света или бликов невозможно увидеть изображение на экране, воспользуйтесь антибликовым покрытием.

Извлечение устройства Montana из держателя

1. Открутите крепежный винт.
2. Чтобы извлечь устройство, нажмите на кнопку на боковой панели крепления.
3. Снимите устройство.
4. Поместите защитную крышку ① на подставку.
