Montana Rugged Mount - Przeglądarka GARMIN - Bezpłatna instrukcja obsługi

Typ produktu	Uniwersalny wytrzymały uchwyt do nawigacji Garmin Montana
Marka	Garmin
Model	Montana Rugged Mount
Przybliżone wymiary	10 x 10 x 5 cm (sam uchwyt)
Przybliżona waga	200 g
Zasilanie	10–50 V DC za pomocą kabla zasilającego (przewody czerwony/czarny)
Główne funkcje	Bezpieczne mocowanie Garmin Montana, podłączenie zasilania i danych szeregowych, ochrona antyrefleksyjna
Materiały	Wytrzymałe tworzywo sztuczne, metal do śrub i nakrętek
Zawartość opakowania	Wytrzymały uchwyt AMPS, ochronna folia antyrefleksyjna z kartą aplikacyjną, 4 nakrętki, 4 podkładki, 4 śruby, narzędzie do śruby zabezpieczającej
Zgodność	Urządzenia Garmin Montana; wymaga podstawy AMPS (nie dołączona)
Instalacja	Mocowanie do podstawy AMPS, podłączenie elektryczne (10-50 V), montaż urządzenia za pomocą śruby zabezpieczającej
Konserwacja i czyszczenie	Utrzymywać styki metalowe w suchości; w złych warunkach pogodowych używać osłony wodoodpornej
Bezpieczeństwo	Nieprawidłowe podłączenie może uszkodzić pojazd; instalację powinien przeprowadzić doświadczony technik
Gwarancja	Standardowa ograniczona gwarancja Garmin (patrz dostarczona instrukcja)
Części zamienne i możliwość naprawy	Śruba zabezpieczająca, osłona wodoodporna, ochronna folia antyrefleksyjna są dostępne osobno
Informacje ogólne	Instrukcja obsługi w języku francuskim dostępna w formacie PDF (60 stron)

Często zadawane pytania - Montana Rugged Mount GARMIN

Jak zainstalować wytrzymały uchwyt Montana w pojeździe?

Przed instalacją przeczytaj przewodnik Ważne informacje dotyczące produktu i bezpieczeństwa. Zamocuj podstawę AMPS (nie dołączoną) do uchwytu za pomocą śrub, podkładek i nakrętek. Podłącz przewody zasilające czerwony (dodatni) i czarny (ujemny) do źródła 10-50 V. W razie potrzeby podłącz przewody danych szeregowych (żółty, niebieski, zielony) i gniazdo audio. Następnie zamontuj urządzenie Montana w uchwycie.

Jakie jest wymagane napięcie zasilania?

Uchwyt akceptuje napięcie 10 do 50 woltów prądu stałego.

Czy mogę używać tego uchwytu bez podstawy AMPS?

Nie, uchwyt wymaga podstawy AMPS (nie dołączonej) do zamocowania. Odwiedź stronę www.ram-mount.com lub skontaktuj się ze sprzedawcą Garmin.

Jak zamocować urządzenie Montana na uchwycie?

Umieść osłonę wodoodporną w podstawie, włóż dolną część urządzenia, odchyl je do tyłu aż do zatrzaśnięcia, a następnie dokręć śrubę zabezpieczającą za pomocą dostarczonego narzędzia.

Co zrobić, jeśli ekran jest trudno czytelny z powodu słońca?

Nałóż dołączoną ochronną folię antyrefleksyjną na ekran urządzenia.

Jak wyjąć urządzenie z uchwytu?

Poluzuj śrubę zabezpieczającą, naciśnij przycisk znajdujący się z boku uchwytu, aby zwolnić urządzenie, a następnie wyjmij je. Umieść osłonę wodoodporną na podstawie, aby ją chronić.

Czy uchwyt jest wodoodporny?

Uchwyt nie jest całkowicie wodoodporny, ale dołączona jest osłona wodoodporna, która chroni podstawę montażową przed warunkami atmosferycznymi, gdy urządzenie jest wyjęte.

Jakie kable są dołączone?

Uchwyt nie zawiera oddzielnych kabli; jest dostarczany z gołymi przewodami do podłączenia: czerwony (zasilanie +), czarny (zasilanie -), żółty (wejście danych szeregowych), niebieski (wyjście danych szeregowych), zielony (masa danych szeregowych) i gniazdo audio.

Czy mogę samodzielnie zamontować uchwyt?

Garmin zaleca, aby instalację uchwytu przeprowadził doświadczony technik w zakresie obwodów elektrycznych, aby uniknąć uszkodzenia pojazdu lub baterii.

Co zrobić, jeśli zgubi się śruba zabezpieczająca?

Śruba zabezpieczająca jest częścią zamienną. Skontaktuj się z obsługą klienta Garmin lub odwiedź stronę autoryzowanych sprzedawców, aby uzyskać część zamienną.

INSTRUKCJA OBSŁUGI Montana Rugged Mount GARMIN

Przed montażem wzmocnionego uchwytu należy zapoznać się z przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zamieszczonym w opakowaniu produktu Montana.

UWAGA

Nieprawidłowe połączenie przewodu zasilania/kabla audio z nieizolowanymi przewodami może spowodować uszkodzenie pojazdu lub akumulatora. Firma Garmin zaleca zlecić montaż uchwytu doświadczonemu instalatorowi, dysponującemu odpowiednią wiedzą z zakresu układów elektrycznych.

W pudełku

• Wzmocniony uchwyt AMPS
- Folia antyrefleksyjna na ekran z kartą aplikacyjną i instrukcją
• 4 nakrętki i 4 podkładki (do uchwytu AMPS)
• 4 śruby (do uchwytu AMPS)
- Wkrętak nasadowy

UWAGA: Montaż wzmocnionego uchwytu w pojazdach wymaga zastosowania uchwytu AMPS (do nabycia osobno). Więcej informacji na temat uchwytów AMPS można znaleźć na takich stronach, jak www.ram-mount.com. W celu uzyskania informacji można także skontaktować się z dealerem firmy Garmin.

Ograniczona gwarancja

To urządzenie objęte jest standardową gwarancją ograniczoną firmy Garmin. Więcej informacji znajduje się w przewodniku Ważne informacje dotyczące bezpieczeństwa i produktu zamieszczonym w opakowaniu produktu Montana.

Podłączanie zasilania do uchwytu

UWAGA

W przypadku niepodłączenia któregokolwiek z przewodów, należy zaizolować go i zabezpieczyć w pojeździe.

1. W oparciu o dostępne źródła zasilania i bezpieczeństwo poprowadzenia przewodów wybierz miejsce w pojeździe, w którym ma zostać zamocowane urządzenie Montana. Zamontowane urządzenie nie może utrudniać kierowcy obserwacji drogi.

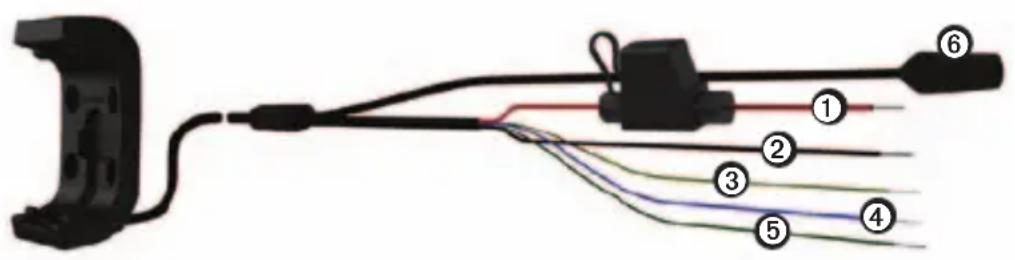

2. Podłącz przewód czerwony ① i czarny ② do głównego gniazda zasilania pojazdu (od 10 do 50 V).

1. W razie potrzeby podłącz w samochodzie przewody szeregowe.

2. Przewód żółty ③: przewód wejściowy do szeregowej transmisji danych.

3. Przewód niebieski ④: przewód wyjściowy do szeregowej transmisji danych.

4. Przewód zielony ⑤: szeregowy przewód uziemiający.

5. W razie potrzeby podłącz wtyk audio ⑥.

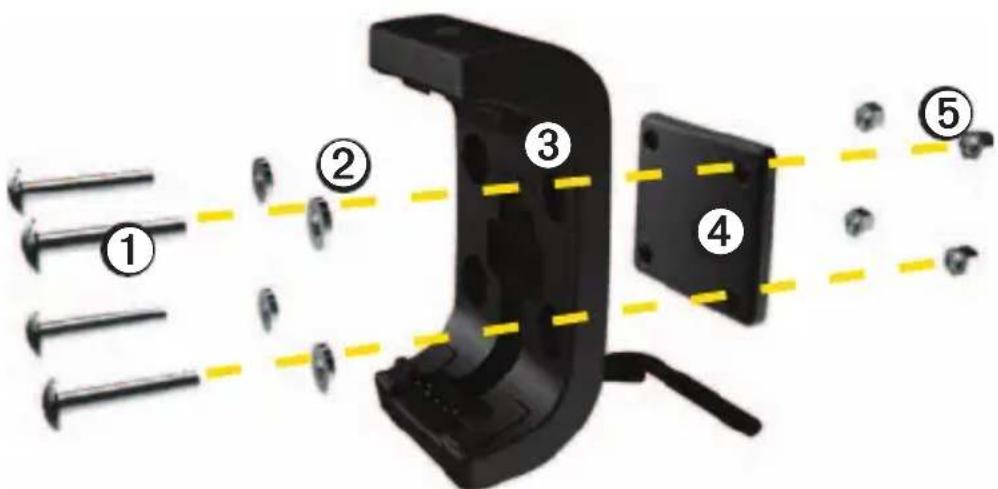

Mocowanie podstawy AMPS do uchwytu

Uchwyt AMPS nie należy do zestawu wzmocnionego uchwytu.

1. Przełoż śruby ① przez podkładki ②, uchwyt ③ i podstawę uchwytu AMPS ④ (do nabycia osobno).

1. Przykręć podstawę, używając nakrętek ⑤.

Zalecane jest zastosowanie momentu obrotowego o wartości od 1,7 do 2,25 Nm (od 15 do 20 lbf/in).

Montaż w uchwycie urządzenia Montana

UWAGA

W celu uniknięcia uszkodzenia sprzętu, przed umieszczeniem urządzenia w uchwycie należy upewnić się, że metalowe styki urządzenia i uchwytu są suche. Antena komunikatów pogodowych pozwoli zachować podstawkę uchwytu suchą.

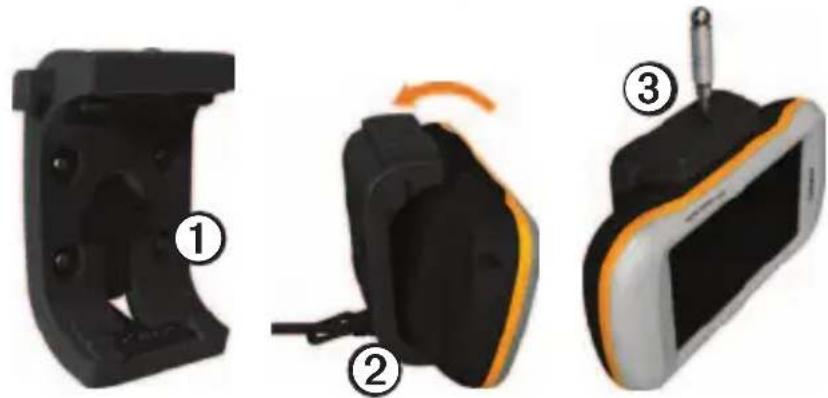

1. Umieść antenę komunikatów pogodowych ① na swoim miejscu w uchwycie.

1. Umieść dolną część urządzenia w podstawce ②.
2. Przechyl urządzenie do tyłu, tak aby zatrzasnęło się na swoim miejscu.
3. Za pomocą wkrętaka nasadowego dokręć śrubę zabezpieczającą ③ u góry uchwytu.

UWAGA: Jeśli światło odbija się od ekranu, utrudniając odczyt danych z urządzenia, należy nałożyć folię antyrefleksyjną na ekran.

Wyjmowanie z uchwytu urządzenia Montana

1. Poluzuj śrubę zabezpieczającą.
2. Naciśnij przycisk z boku uchwytu, aby zwolnić urządzenie.
3. Wyjmij urządzenie.
4. Umieść antenę komunikatów pogodowych ① w podstawce.
