MANUALE UTENTE Montana Rugged Mount GARMIN

Prima di installare il supporto ad elevata resistenza, consultare le Informazioni importanti sulla sicurezza e sul prodotto incluse nella confezione del prodotto Montana.

AVVISO

Il collegamento errato del cavo di alimentazione/audio privo di protezione potrebbe provocare danni al veicolo o alla batteria. Garmin consiglia di far installare il supporto esclusivamente da tecnici esperti di sistemi elettrici.

Contenuto della confezione

• Supporto AMPS ad elevata resistenza
- Protezione per schermo antiriflesso con scheda dell'applicatore e istruzioni
• 4 dadi e 4 rondelle (per il supporto AMPS)
• 4 viti (per il supporto AMPS)
- Strumento per la vite di sicurezza

NOTA: l'installazione del supporto ad elevata resistenza in tutti i veicoli richiede un supporto AMPS (non incluso). Per informazioni sui supporti AMPS, accedere ad esempio al sito Web www.ram-mount.com o contattare il proprio rivenditore Garmin.

Garanzia limitata

Il presente accessorio è soggetto alla garanzia limitata standard di Garmin. Per ulteriori informazioni, consultare le Informazioni importanti sulla sicurezza e sul prodotto incluse nella confezione del prodotto Montana.

Collegamento dell'alimentazione alla staffa

AVVISO

Se vengono lasciati cavi scollegati, isolarli e fissarli al veicolo.

1. Scegliere una posizione in cui montare il dispositivo Montana nel veicolo, tenendo in considerazione le fonti di alimentazione disponibili, garantendo un instradamento sicuro dei cavi e mantenendo una visuale libera per il guidatore.

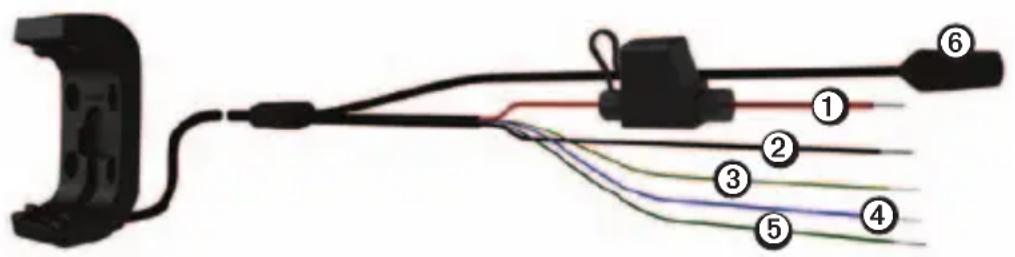

2. Collegare il cavo rosso ① e nero ② all'alimentazione principale del veicolo (da 10 a 50 Volt).

1. Se necessario, collegare i cavi dati seriali al veicolo.

2. Il cavo giallo ③ è il cavo di ingresso dati seriale.

3. Il cavo blu ④ è il cavo di uscita dati seriale.

4. Il cavo verde ⑤ è il cavo di messa a terra seriale.

5. Se necessario, collegare il jack audio ⑥.

Collegamento di una base AMPS al supporto

Il supporto AMPS non è incluso con il supporto ad elevata resistenza.

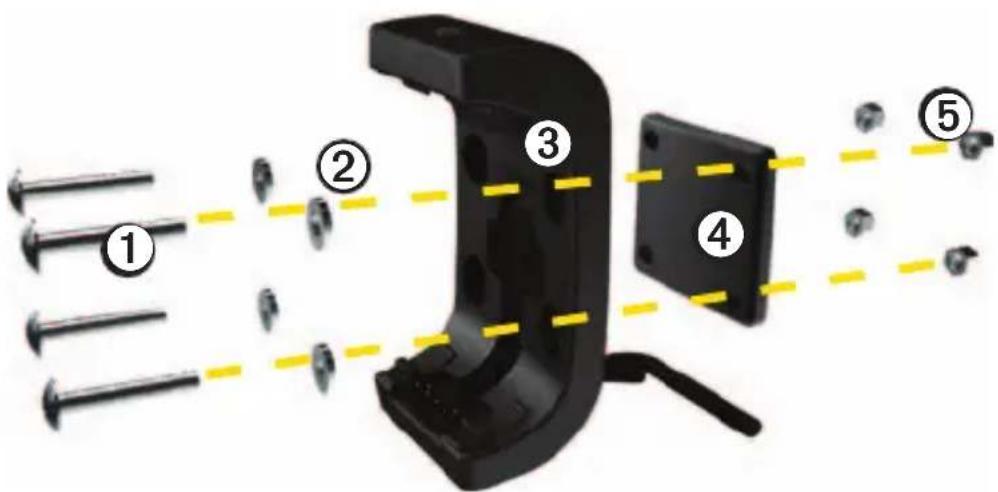

1. Inserire le viti① nelle rondelle②, nel supporto③ e nella base del supporto AMPS④ (non inclusa).

1. Serrare i dadi⑤ per fissare la base.

La coppia consigliata è 1,7-2,25 Nm (15–20 lbf-poll.).

Installazione di Montana nel supporto

AVVISO

Prima di posizionare il dispositivo nel supporto, accertarsi che i contatti metallici sul dispositivo e sul supporto siano asciutti per evitare che l'apparecchiatura si danneggi. Utilizzare il cappuccio protettivo per mantenere asciutto il supporto.

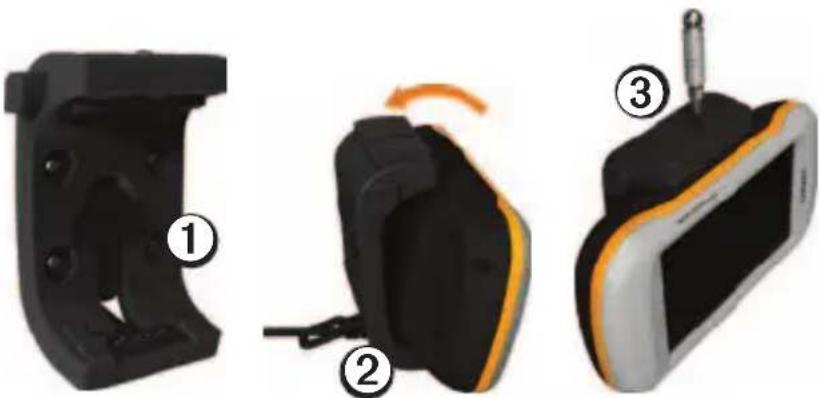

1. Posizionare il cappuccio protettivo① nell'area di appoggio del supporto.

1. Inserire la parte inferiore del dispositivo nella base di appoggio ②.
2. Inclinare all'indietro il dispositivo finché non scatta in posizione.
3. Utilizzando lo strumento per la vite di sicurezza, serrare la vite③ nella parte superiore del supporto.

NOTA: se il riflesso o l'effetto bagliore rendono difficoltàa la visualizzazione dello schermo, applicarvi la protezione antiriflesso.

Rimozione del dispositivo Montana dal supporto

1. Allentare la vite di sicurezza.
2. Premere il pulsante posto sul lato del supporto per rilasciare il dispositivo.
3. Estrarre il dispositivo.
4. Posizionare il cappuccio protettivo① sulla base.
