Producttype	Universele robuuste houder voor Garmin Montana navigator
Merk	Garmin
Model	Montana Rugged Mount
Geschatte afmetingen	10 x 10 x 5 cm (alleen houder)
Geschat gewicht	200 g
Voeding	10 tot 50 V DC via stroomkabel (rode/zwarte draden)
Belangrijkste functies	Veilige montage van Garmin Montana, stroom- en seriële gegevensaansluiting, antireflectiebescherming
Materialen	Robuust plastic, metaal voor schroeven en moeren
Inhoud van de verpakking	Robuuste AMPS-houder, antireflectieschermbescherming met applicatiekaart, 4 moeren, 4 ringen, 4 schroeven, gereedschap voor veiligheidsschroef
Compatibiliteit	Garmin Montana apparaten; vereist een AMPS-basis (niet inbegrepen)
Installatie	Bevestiging op AMPS-basis, elektrische aansluiting (10-50 V), montage van het apparaat met veiligheidsschroef
Onderhoud en reiniging	Houd metalen contacten droog; gebruik waterdichte afdekking bij slecht weer
Veiligheid	Verkeerde aansluiting kan het voertuig beschadigen; laat installeren door een ervaren technicus
Garantie	Standaard beperkte garantie van Garmin (zie meegeleverde handleiding)
Reserveonderdelen en repareerbaarheid	Veiligheidsschroef, waterdichte afdekking, antireflectieschermbescherming apart verkrijgbaar
Algemene informatie	Gebruiksaanwijzing in het Frans beschikbaar als PDF (60 pagina's)

Veelgestelde vragen - Montana Rugged Mount GARMIN

Hoe installeer ik de robuuste Montana-houder op een voertuig?

Lees voor installatie de handleiding Belangrijke product- en veiligheidsinformatie. Bevestig een AMPS-basis (niet inbegrepen) op de houder met de schroeven, ringen en moeren. Sluit de rode (positief) en zwarte (negatief) stroomdraden aan op een 10-50 V bron. Sluit indien nodig de seriële gegevensdraden (geel, blauw, groen) en de audio-aansluiting aan. Plaats vervolgens het Montana-apparaat in de houder.

Wat is de vereiste voedingsspanning?

De houder accepteert een spanning van 10 tot 50 volt gelijkstroom.

Kan ik deze houder zonder AMPS-basis gebruiken?

Nee, de houder heeft een AMPS-basis (niet inbegrepen) nodig om te worden bevestigd. Ga naar www.ram-mount.com of neem contact op met uw Garmin-dealer.

Hoe bevestig ik het Montana-apparaat op de houder?

Plaats de waterdichte afdekking in de basis, steek het onderste deel van het apparaat erin, kantel het naar achteren tot het vastklikt en draai dan de veiligheidsschroef aan met het meegeleverde gereedschap.

Wat te doen als het scherm moeilijk leesbaar is door de zon?

Breng de meegeleverde antireflectieschermbescherming aan op het scherm van het apparaat.

Hoe verwijder ik het apparaat uit de houder?

Draai de veiligheidsschroef los, druk op de knop aan de zijkant van de houder om het apparaat los te maken en verwijder het. Plaats de waterdichte afdekking op de basis ter bescherming.

Is de houder waterdicht?

De houder is niet volledig waterdicht, maar er wordt een waterdichte afdekking meegeleverd om de montagebasis tegen weersinvloeden te beschermen wanneer het apparaat is verwijderd.

Welke kabels zijn inbegrepen?

De houder bevat geen aparte kabels; hij wordt geleverd met gestripte draden voor aansluiting: rood (voeding +), zwart (voeding -), geel (seriële gegevensingang), blauw (seriële gegevensuitgang), groen (seriële gegevensaarde) en een audio-aansluiting.

Kan ik de houder zelf installeren?

Garmin raadt aan de houder te laten installeren door een ervaren technicus in elektrische circuits om schade aan het voertuig of de accu te voorkomen.

Wat te doen als de veiligheidsschroef verloren is?

De veiligheidsschroef is een reserveonderdeel. Neem contact op met de Garmin klantenservice of raadpleeg de website van erkende dealers voor een vervangend onderdeel.

GEBRUIKSAANWIJZING Montana Rugged Mount GARMIN

Zie Belangrijke veiligheids- en productinformatie in de Montana-productverpakking alvorens de stevige steun te monteren.

OPMERKING

Het onjuist aansluiten van stroom-/audiokabel met blootliggende draadeinden kan schade toebrengen aan het voertuig of de accu. Garmin raadt aan dat een ervaren installateur met kennis van elektrische systemen het toestel installeert.

In de verpakking

• Stevige AMPS-steun
• Antireflecterende bescherming met kaart en instructies
• 4 moeren en 4 ringen (voor montage van AMPS)
  • 4 schroeven (voor montage van AMPS)
  • Borgschroefgereedschap

OPMERKING: voor installatie van de stevige steun is voor alle voertuigen een AMPS-steun vereist (niet meegeleverd). Ga voor informatie over AMPS-steunen naar een website zoals www.ram-mount.com of neem contact op met uw Garmin-dealer.

Beperkte garantie

Op dit accessoire is de standaard beperkte garantie van Garmin van toepassing. Raadpleeg voor meer informatie de Belangrijke veiligheids- en productinformatie in de verpakking van het Montana-product.

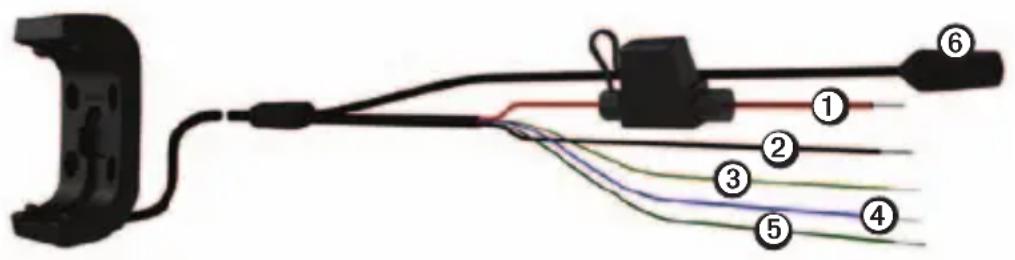

Stroom aansluiten op de houder

OPMERKING

Als een draad niet wordt aangesloten, isoleer de draad dan en bevestigd deze veilig aan uw voertuig.

1. Kies waar u de Montana wilt monteren op uw voertuig. Houd hierbij rekening met de plaatsen van beschikbare voedingsbronnen, veilige routes van kabels en zorg ervoor dat het zicht van de bestuurder niet wordt geblokkeerd.
2. Sluit de rode ① en zwarte ② draden aan op de hoofdvoeding van het voertuig (10 tot 50 Volt).

1. Sluit indien nodig de seriële gegevensdraden aan op uw voertuig.

2. Geel ③ is de seriële ingangsdraad.

3. Blauw ④ is de seriële uitgangsdraad.

4. Groen ⑤ is de seriële aardedraad.

5. Sluit indien nodig de audio-aansluiting ⑥ aan.

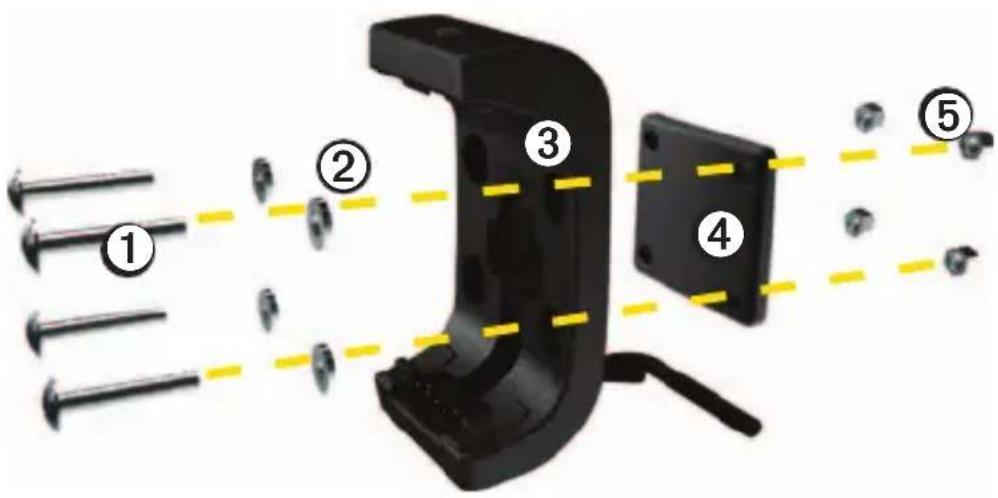

Een AMPS-basisplaat aan de steun bevestigen

De AMPS-steun wordt niet meegeleverd met de stevige steun.

1. Steek de schroeven ① door de ringen ②, monteer ③ en de AMPS-basisplaat ④ (niet meegeleverd).

1. Draai de moeren aan⑤ om de basisplaat vast te zetten.

De aanbevolen torsie is 1,7 tot 2,25 Nm (15–20 lbf-inch).

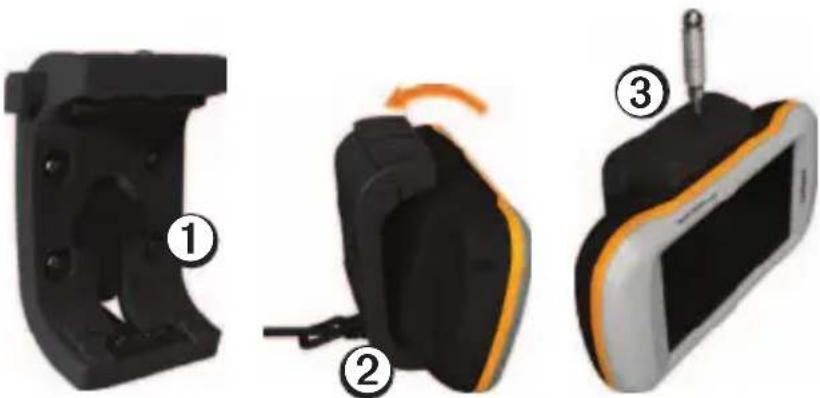

De Montana in de steun installeren

OPMERKING

Zorg er voordat u het toestel in de steun bevestigt voor dat de metalen contacten op het toestel en de steun droog zijn om schade aan de apparatuur te voorkomen. Gebruik de beschermkap om de steunhouder droog te houden.

1. Plaats de beschermkap① in de daarvoor bestemde ruimte op de steun.

1. Plaats de onderkant van het toestel in de houder ②.
2. Kantel het toestel naar achteren totdat het vastklikt.
3. Maak de borgschroef③ aan de bovenkant van de steun vast met het borgschroefgereedschap.

OPMERKING: als reflecterend licht of schitteringen het scherm moeilijk leesbaar maken, pas dan een antireflecterende beschermingslaag toe op het scherm.

De Montana van de steun verwijderen

1. Maak de borgschroef los.
2. Druk op de knop aan de zijkant van de houder om het toestel te ontgrendelen.
3. Til het toestel op.
4. Plaats de beschermkap① op de houder.
