Type de produit	Support robuste universel pour navigateur Garmin Montana
Marque	Garmin
Modèle	Montana Rugged Mount
Dimensions approximatives	10 x 10 x 5 cm (support seul)
Poids approximatif	200 g
Alimentation	10 à 50 V CC via câble d'alimentation (fils rouge/noir)
Fonctions principales	Montage sécurisé du Garmin Montana, connexion d'alimentation et données série, protection antireflet
Matériaux	Plastique robuste, métal pour vis et écrous
Contenu de l'emballage	Support robuste AMPS, protection d'écran antireflet avec carte d'application, 4 écrous, 4 rondelles, 4 vis, outil pour vis de sécurité
Compatibilité	Appareils Garmin Montana ; nécessite une base AMPS (non fournie)
Installation	Fixation sur base AMPS, raccordement électrique (10-50 V), montage de l'appareil avec vis de sécurité
Entretien et nettoyage	Maintenir les contacts métalliques secs ; utiliser le cache étanche par mauvais temps
Sécurité	Raccordement incorrect peut endommager le véhicule ; faire installer par un technicien expérimenté
Garantie	Garantie limitée standard Garmin (voir guide fourni)
Pièces détachées et réparabilité	Vis de sécurité, cache étanche, protection d'écran antireflet disponibles séparément
Informations générales	Notice d'utilisation en français disponible en PDF (60 pages)

FOIRE AUX QUESTIONS - Montana Rugged Mount GARMIN

Comment installer le support robuste Montana sur un véhicule ?

Avant l'installation, lisez le guide Informations importantes relatives au produit et à la sécurité. Fixez une base AMPS (non fournie) sur le support à l'aide des vis, rondelles et écrous. Raccordez les fils d'alimentation rouge (positif) et noir (négatif) à une source 10-50 V. Si nécessaire, connectez les fils de données série (jaune, bleu, vert) et la prise audio. Montez ensuite l'appareil Montana dans le support.

Quelle est la tension d'alimentation requise ?

Le support accepte une tension de 10 à 50 volts en courant continu.

Puis-je utiliser ce support sans base AMPS ?

Non, le support nécessite une base AMPS (non fournie) pour être fixé. Rendez-vous sur www.ram-mount.com ou contactez votre revendeur Garmin.

Comment fixer l'appareil Montana sur le support ?

Placez le cache étanche dans le socle, insérez la partie inférieure de l'appareil, inclinez-le vers l'arrière jusqu'à enclenchement, puis serrez la vis de sécurité à l'aide de l'outil fourni.

Que faire si l'écran est difficile à lire à cause du soleil ?

Appliquez la protection d'écran antireflet fournie sur l'écran de l'appareil.

Comment retirer l'appareil du support ?

Desserrez la vis de sécurité, appuyez sur le bouton situé sur le côté du support pour libérer l'appareil, puis retirez-le. Placez le cache étanche sur le socle pour le protéger.

Le support est-il étanche ?

Le support n'est pas complètement étanche, mais un cache étanche est fourni pour protéger le socle de montage des intempéries lorsque l'appareil est retiré.

Quels câbles sont inclus ?

Le support ne comprend pas de câbles séparés ; il est livré avec des fils dénudés pour le raccordement : rouge (alimentation +), noir (alimentation -), jaune (entrée données série), bleu (sortie données série), vert (terre données série) et une prise audio.

Puis-je installer le support moi-même ?

Garmin recommande de faire installer le support par un technicien expérimenté en circuits électriques pour éviter d'endommager le véhicule ou la batterie.

Que faire si la vis de sécurité est perdue ?

La vis de sécurité est une pièce détachée. Contactez le service client Garmin ou consultez le site de revendeurs agréés pour obtenir une pièce de rechange.

MODE D'EMPLOI Montana Rugged Mount GARMIN

Avant d'installer le support robuste, consultez le guide Informations importantes relatives au produit et à la sécurité inclus dans l'emballage du produit Montana.

AVIS

Le raccordement incorrect d'un câble d'alimentation/audio comportant des fils conducteurs dénudés peut endommager le véhicule ou la batterie. Garmin vous recommande fortement de faire installer le support par un technicien expérimenté, disposant des connaissances appropriées en matière de circuits électriques.

Dans l'emballage

• Support robuste AMPS
- Protection d'écran antireflet avec carte d'application et instructions
• 4 écrous et 4 rondelles (pour le support AMPS)
• 4 vis (pour le support AMPS)
- Outil pour vis de sécurité

REMARQUE : l'installation du support robuste universel nécessite un support AMPS (non fourni). Pour plus d'informations sur les supports AMPS, visitez le site www.ram-mount.com ou un site similaire, ou contactez votre revendeur Garmin.

Garantie limitée

La garantie limitée standard de Garmin s'applique à cet accessoire. Pour plus d'informations, consultez le guide Informations importantes relatives au produit et à la sécurité inclus dans l'emballage de votre produit Montana.

FR-6 Instructions du support robuste AMPS

Raccordement du support à l'alimentation

AVIS

Si l'un des fils n'est pas connecté, isolez-le et fixez-le solidement à votre véhicule.

1. Choisissez un endroit pour installer le Montana sur votre véhicule en vous basant sur les sources d'alimentation disponibles et sur l'acheminement des câbles, et en vous assurant que l'appareil ne gène pas la visibilité du conducteur.

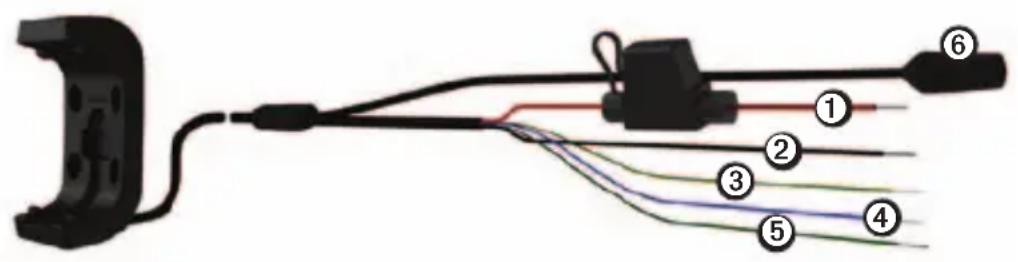

2. Connectez les fils rouge ① et noir ② à l'alimentation principale de votre véhicule (10 à 50 volts).

1. Si nécessaire, connectez les fils de données série à votre véhicule.

2. Le jaune ③ correspond au fil d'entrée des données série.

3. Le bleu ④ correspond au fil de sortie des données série.

4. Le vert ⑤ correspond au fil de terre des données série.

5. Si nécessaire, connectez la prise audio ⑥.

Fixation d'une base AMPS sur le support

Le support AMPS n'est pas fourni avec le support robuste.

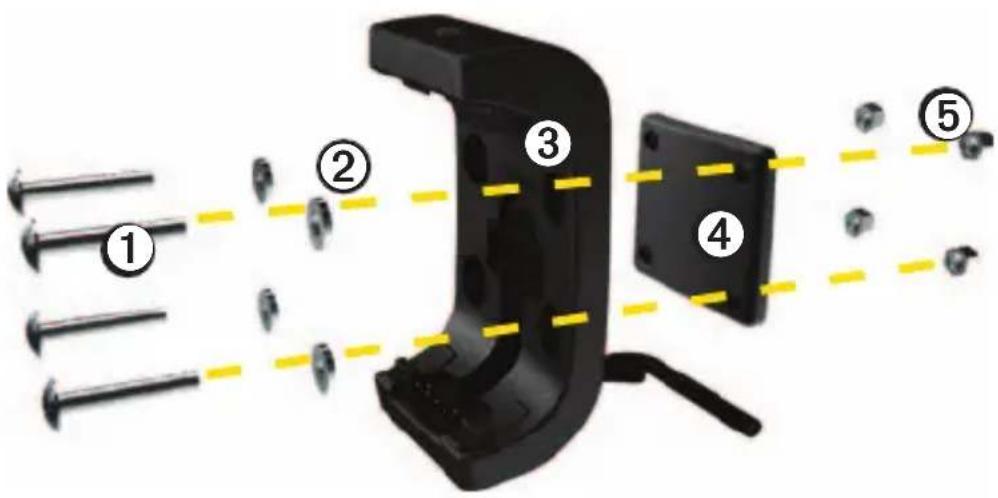

1. Faites passer les vis①dans les rondelles ②, le support ③et la base du support AMPS④ (non fourni).

1. Serrez les écrous⑤ pour fixer la base.

Le couple recommandé est de 1,7 à 2,25 Nm (15 à 20 lbf-po).

Installation du Montana sur le support

AVIS

Avant d'installer l'appareil dans le support, assurez-vous que le support et les contacts métalliques de l'appareil sont secs afin de ne pas endommager le matériel. Utilisez le cache étanche pour protéger le socle de montage des intempéries.

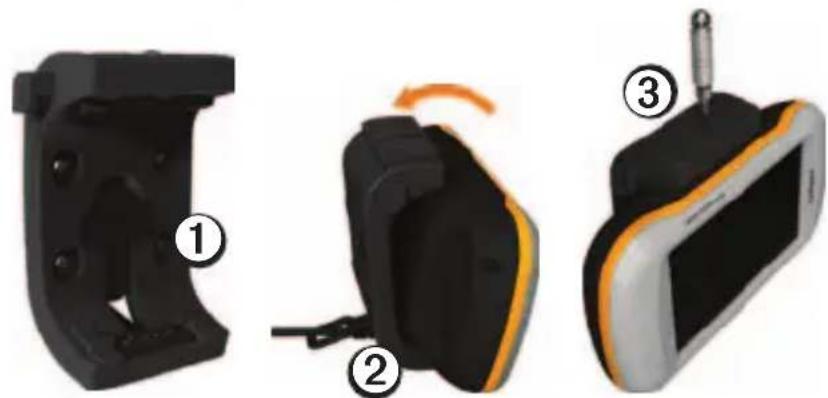

1. Placez le cache étanche① dans l'emplacement du support prévu à cet effet.

1. Ajustez la partie inférieure de l'appareil dans le socle ②.
2. Inclinez l'appareil vers l'arrière jusqu'à ce qu'il se mette en place.
3. A l'aide de l'outil pour vis de sécurité, serrez la vis de sécurité③ sur la partie supérieure du support.

REMARQUE : si les reflets du soleil perturbent la lisibilité de l'écran de l'appareil, appliquez une protection d'écran antireflet sur l'écran.

Retrait du Montana du support de montage

1. Desserrez la vis de sécurité.
2. Appuyez sur le bouton situé sur le côté du support pour libérer l'appareil.
3. Retirez l'appareil.
4. Placez le cache étanche① sur le socle.
