Montana Rugged Mount - Browser GARMIN - Kostenlose Bedienungsanleitung

Produkttyp	Universelle robuste Halterung für Garmin Montana Navigator
Marke	Garmin
Modell	Montana Rugged Mount
Ungefähre Abmessungen	10 x 10 x 5 cm (Halterung allein)
Ungefähres Gewicht	200 g
Stromversorgung	10 bis 50 V DC über Stromkabel (rote/schwarze Drähte)
Hauptfunktionen	Sichere Montage des Garmin Montana, Strom- und serielle Datenverbindung, Blendschutz
Materialien	Robustes Kunststoff, Metall für Schrauben und Muttern
Lieferumfang	AMPS robuste Halterung, Blendschutz-Bildschirmschutz mit Applikationskarte, 4 Muttern, 4 Unterlegscheiben, 4 Schrauben, Werkzeug für Sicherheitsschrauben
Kompatibilität	Garmin Montana Geräte; erfordert eine AMPS-Basis (nicht im Lieferumfang)
Installation	Befestigung an AMPS-Basis, elektrischer Anschluss (10-50 V), Montage des Geräts mit Sicherheitsschraube
Wartung und Reinigung	Metallkontakte trocken halten; bei schlechtem Wetter die wasserdichte Abdeckung verwenden
Sicherheit	Falscher Anschluss kann das Fahrzeug beschädigen; von einem erfahrenen Techniker installieren lassen
Garantie	Standardmäßige beschränkte Garantie von Garmin (siehe mitgelieferte Anleitung)
Ersatzteile und Reparierbarkeit	Sicherheitsschraube, wasserdichte Abdeckung, Blendschutz-Bildschirmschutz separat erhältlich
Allgemeine Informationen	Bedienungsanleitung auf Französisch als PDF verfügbar (60 Seiten)

Häufig gestellte Fragen - Montana Rugged Mount GARMIN

Wie installiere ich die robuste Montana-Halterung an einem Fahrzeug?

Vor der Installation lesen Sie die wichtigen Produkt- und Sicherheitsinformationen. Befestigen Sie eine AMPS-Basis (nicht im Lieferumfang) mit den Schrauben, Unterlegscheiben und Muttern an der Halterung. Schließen Sie die roten (positiv) und schwarzen (negativ) Stromkabel an eine 10-50V Quelle an. Schließen Sie bei Bedarf die seriellen Datenkabel (gelb, blau, grün) und den Audioanschluss an. Montieren Sie dann das Montana-Gerät in der Halterung.

Welche Eingangsspannung wird benötigt?

Die Halterung akzeptiert eine Spannung von 10 bis 50 Volt Gleichstrom.

Kann ich diese Halterung ohne AMPS-Basis verwenden?

Nein, die Halterung benötigt eine AMPS-Basis (nicht im Lieferumfang) zur Befestigung. Besuchen Sie www.ram-mount.com oder kontaktieren Sie Ihren Garmin-Händler.

Wie befestige ich das Montana-Gerät an der Halterung?

Legen Sie die wasserdichte Abdeckung in die Basis, setzen Sie den unteren Teil des Geräts ein, neigen Sie es nach hinten, bis es einrastet, und ziehen Sie dann die Sicherheitsschraube mit dem mitgelieferten Werkzeug fest.

Was tun, wenn der Bildschirm aufgrund von Sonneneinstrahlung schwer lesbar ist?

Bringen Sie den mitgelieferten Blendschutz-Bildschirmschutz auf dem Display des Geräts an.

Wie entferne ich das Gerät aus der Halterung?

Lösen Sie die Sicherheitsschraube, drücken Sie die Taste an der Seite der Halterung, um das Gerät zu lösen, und nehmen Sie es heraus. Setzen Sie die wasserdichte Abdeckung auf die Basis, um sie zu schützen.

Ist die Halterung wasserdicht?

Die Halterung ist nicht vollständig wasserdicht, aber eine wasserdichte Abdeckung wird mitgeliefert, um die Montagebasis bei abgenommenem Gerät vor Witterungseinflüssen zu schützen.

Welche Kabel sind im Lieferumfang enthalten?

Die Halterung enthält keine separaten Kabel; sie wird mit abisolierten Drähten für den Anschluss geliefert: rot (Strom +), schwarz (Strom -), gelb (serieller Dateneingang), blau (serieller Datenausgang), grün (serielle Datenmasse) und eine Audiobuchse.

Kann ich die Halterung selbst installieren?

Garmin empfiehlt, die Halterung von einem erfahrenen Techniker für elektrische Schaltungen installieren zu lassen, um Schäden am Fahrzeug oder der Batterie zu vermeiden.

Was tun, wenn die Sicherheitsschraube verloren geht?

Die Sicherheitsschraube ist ein Ersatzteil. Kontaktieren Sie den Garmin-Kundendienst oder besuchen Sie die Website autorisierter Händler, um ein Ersatzteil zu erhalten.

BEDIENUNGSANLEITUNG Montana Rugged Mount GARMIN

Lesen Sie vor dem Anbringen der Halterung die Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Montana beiliegt.

HINWEIS

Eine fehlerhafte Verkabelung des Netz-/Audiokabels mit Blankdrähten kann Schäden an Fahrzeug oder Batterie nach sich ziehen. Garmin empfiehlt daher dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung mit elektrischen Systemen hat.

Lieferumfang

• Robuste AMPS-Halterung
• Blendfreie Schutzfolie mit Applikatorkarte und Anweisungen
  • 4 Muttern und 4 Unterlegscheiben (für AMPS-Halterung)
  • 4 Schrauben (für AMPS-Halterung)
  • Sicherheitsschraubendreher

HINWEIS: Zum Anbringen der robusten Halterung an allen Fahrzeugen benötigen Sie eine AMPS-Halterung (nicht enthalten). Weitere Informationen zu AMPS-Halterungen finden Sie auf Websites wie www.ram-mount.com. Alternativ können Sie sich auch mit Ihrem Garmin-Händler in Verbindung setzen.

Eingeschränkte Garantie

Für dieses Zubehör gilt die eingeschränkte Garantie von Garmin. Weitere Informationen finden Sie in der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem Montana beiliegt.

DE-14 Anweisungen Robuste AMPS-Halterung

Verbinden der Halterung mit der Stromversorgung

HINWEIS

Falls ein Kabel nicht angeschlossen wird, isolieren und sichern Sie es an Ihrem Fahrzeug.

1. Die Stelle, an der Sie das Montana an Ihrem Fahrzeug anbringen, sollte über Stromquellen verfügen und eine sichere Kabelführung ermöglichen. Außerdem darf die Sicht des Fahrers nicht behindert werden.

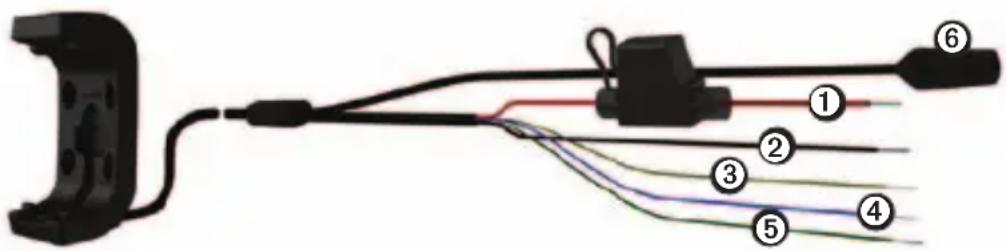

2. Schließen Sie das rote ① und das schwarze ② Kabel an die Hauptstromquelle Ihres Fahrzeugs an (10 bis 50 Volt).

1. Falls nötig, schließen Sie die seriellen Datenkabel an Ihr Fahrzeug an.

2. Das gelbe Kabel ③ ist das serielle Dateneingangskabel.

3. Das blaue Kabel ④ ist das serielle Datenausgangskabel.

4. Das grüne Kabel ⑤ ist das serielle Massekabel.

5. Falls nötig, schließen Sie den Audiostecker ⑥ an.

Anbringen einer AMPS-Basisplatte an der Halterung

Die AMPS-Halterung liegt der robusten Halterung nicht bei.

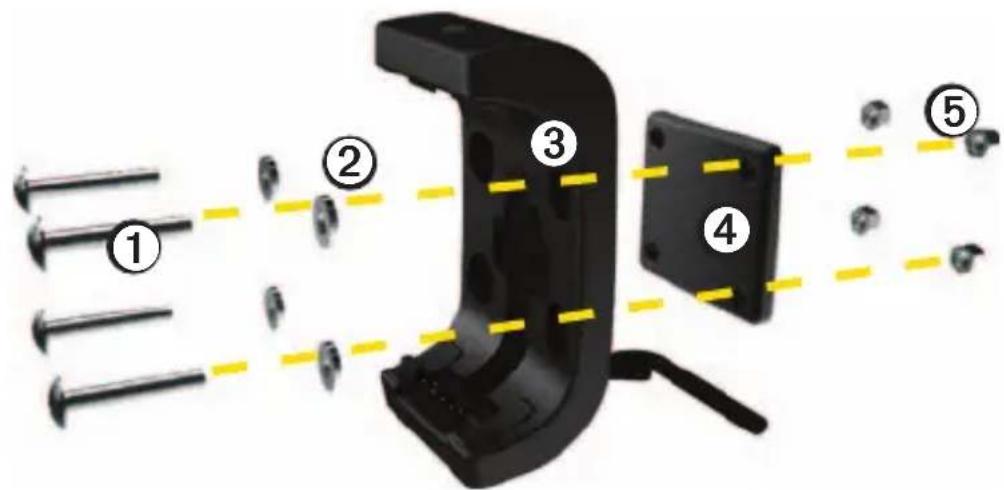

1. Stecken Sie die Schrauben ① in die Unterlegscheiben ②, die Halterung ③ sowie die Halterung der AMPS-Basisplatte ④ (nicht enthalten).

1. Ziehen Sie die Muttern⑤ an, bis die Basisplatte sicher befestigt ist. Das empfohlene Drehmoment ist 1,7 bis 2,25 Nm (15 bis 20 lbf.in).

Einsetzen des Montana in die Halterung

HINWEIS

Stellen Sie vor dem Einsetzen des Geräts in die Halterung sicher, dass die Metallkontake am Gerät und an der Halterung trocken sind, um Schäden zu vermeiden. Verwenden Sie die Schutzkappe, um die Halterung trocken zu halten.

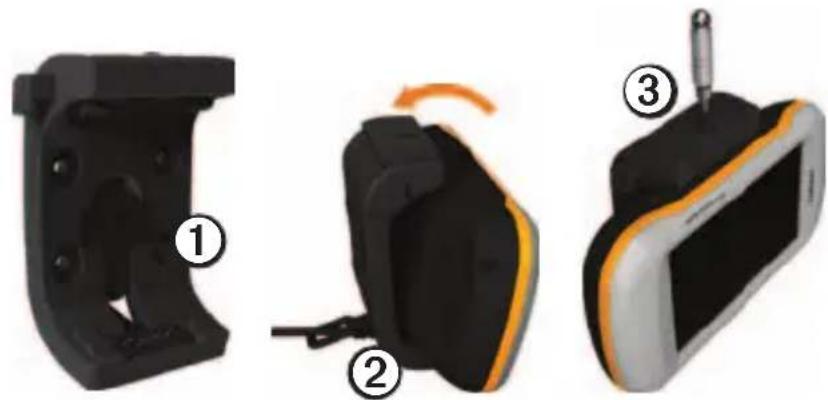

1. Bringen Sie die Schutzkappe ① am dafür vorgesehenen Bereich an der Halterung an.

1. Setzen Sie die Unterseite des Geräts in die Halterung ② ein.
2. Drücken Sie das Gerät zurück, bis es einrastet.
3. Ziehen Sie die Sicherheitsschraube ③ oben an der Halterung mit dem Sicherheitsschraubendreher fest.

HINWEIS: In sehr hellem Licht ist das Display schwer abzulesen. Kleben Sie in diesem Fall eine blendfreie Schutzfolie auf das Display.

Entfernen des Montana aus der Halterung

1. Lockern Sie die Sicherheitsschraube.
2. Drücken Sie die Taste an der Seite der Halterung, um die Verriegelung des Geräts zu lösen.
3. Nehmen Sie das Gerät heraus.
4. Bringen Sie die Schutzkappe ① an der Halterung an.
