Tuotetyyppi	Yleiskestävä teline Garmin Montana -navigaattorille
Merkki	Garmin
Malli	Montana Rugged Mount
Arvioidut mitat	10 x 10 x 5 cm (teline yksinään)
Arvioitu paino	200 g
Virransyöttö	10-50 V DC virtajohdon kautta (punainen/musta johdin)
Tärkeimmät toiminnot	Garmin Montanan turvallinen asennus, virta- ja sarjatietoliitäntä, heijastuksenestosuoja
Materiaalit	Kestävä muovi, metalli ruuveille ja muttereille
Pakkauksen sisältö	AMPS-kestoteline, heijastuksenestosuojakalvo asennuskortilla, 4 mutteria, 4 aluslevyä, 4 ruuvia, turvaruuvityökalu
Yhteensopivuus	Garmin Montana -laitteet; vaatii AMPS-pohjan (ei sisälly)
Asennus	Kiinnitys AMPS-pohjaan, sähköliitäntä (10-50 V), laitteen asennus turvaruuvilla
Huolto ja puhdistus	Pidä metallikosketukset kuivina; käytä vesitiivistä suojusta huonolla säällä
Turvallisuus	Väärä kytkentä voi vahingoittaa ajoneuvoa; anna kokeneen teknikon asentaa
Takuu	Garminin vakiorajoitettu takuu (katso mukana toimitettu opas)
Varaosat ja korjattavuus	Turvaruuvi, vesitiivis suojus, heijastuksenestosuojakalvo saatavana erikseen
Yleistä	Käyttöohje ranskaksi saatavilla PDF-muodossa (60 sivua)

Usein kysytyt kysymykset - Montana Rugged Mount GARMIN

Kuinka asennan Montana-kestotelineen ajoneuvoon?

Ennen asennusta lue opas Tärkeitä tuote- ja turvallisuustietoja. Kiinnitä AMPS-pohja (ei sisälly) telineeseen ruuveilla, aluslevyillä ja muttereilla. Kytke punainen (positiivinen) ja musta (negatiivinen) virtajohdin 10-50 V lähteeseen. Tarvittaessa kytke sarjatietojohdot (keltainen, sininen, vihreä) ja ääniliitin. Asenna sitten Montana-laite telineeseen.

Mikä on vaadittu syöttöjännite?

Teline hyväksyy jännitteen 10-50 volttia tasavirralla.

Voinko käyttää tätä telinettä ilman AMPS-pohjaa?

Ei, teline vaatii AMPS-pohjan (ei sisälly) kiinnitystä varten. Käy osoitteessa www.ram-mount.com tai ota yhteyttä Garmin-jälleenmyyjään.

Kuinka kiinnitän Montana-laitteen telineeseen?

Aseta vesitiivis suojus alustaan, työnnä laitteen alaosa sisään, kallista sitä taaksepäin kunnes se napsahtaa paikalleen, ja kiristä turvaruuvi mukana toimitetulla työkalulla.

Mitä tehdä, jos näyttöä on vaikea lukea auringonpaisteessa?

Kiinnitä mukana toimitettu heijastuksenestosuojakalvo laitteen näyttöön.

Kuinka irroitan laitteen telineestä?

Löysää turvaruuvi, paina telineen sivulla olevaa painiketta laitteen vapauttamiseksi ja poista se. Aseta vesitiivis suojus alustan päälle suojaamaan sitä.

Onko teline vesitiivis?

Teline ei ole täysin vesitiivis, mutta mukana tulee vesitiivis suojus suojaamaan asennusalustaa säältä, kun laite on poistettu.

Mitä kaapeleita on mukana?

Teline ei sisällä erillisiä kaapeleita; se toimitetaan paljailla johtimilla liitäntää varten: punainen (virta +), musta (virta -), keltainen (sarjatieto sisään), sininen (sarjatieto ulos), vihreä (sarjatieto maa) ja ääniliitin.

Voinko asentaa telineen itse?

Garmin suosittelee, että telineen asentaa kokenut teknikko, jolla on tietoa sähköpiireistä, jotta ajoneuvoa tai akkua ei vahingoiteta.

Mitä tehdä, jos turvaruuvi katoaa?

Turvaruuvi on varaosa. Ota yhteyttä Garmin asiakaspalveluun tai katso valtuutettujen jälleenmyyjien sivuilta saadaksesi varaosan.

KÄYTTÖOHJE Montana Rugged Mount GARMIN

Lue Montana-laitteen mukana toimitetut Tärkeitä turvallisuus- ja tuotetietoja -ohjeet ennen tukevan telineen asentamista.

ILMOITUS

Jos virta-/äänikaapeli liitetään väärin paljaisiin johtimiin, ajoneuvo tai akku voi vahingoittua. Garmin suosittelee, että telineen asentaa kokenut asentaja, joka tuntee sähköjärjestelmät.

Pakkauksessa

• Tukeva AMPS-teline
• Häikäisyä estävä näytönsuojus, sen kiinnityskortti ja ohjeet
  • 4 mutteria ja 4 aluslevyä (AMPS-telineelle)
  • 4 ruuvia (AMPS-telineelle)
  • Varmistusruuvin kiinnitystyökalu

HUOMAUTUS: Tukevan telineen asentaminen kaikkiin ajoneuvoihin edellyttää AMPS-telinettä (lisävaruste). Saat lisätietoja AMPS-telineistä esimerkiksi osoitteesta www.ram-mount.com tai Garmin-myyjältä.

Rajoitettu takuu

Garminin yleinen rajoitettu tuotetakuu pätee tähän lisävarusteeseen. Lisätietoja on Montana-laitteen mukana toimitetussa Tärkeitä turvallisuus- ja tuotetietoja -oppaassa.

Telineen virtakytkentä

ILMOITUS

Eristä mahdolliset kytkemättömät johtimet ja kiinnitä ne turvallisesti ajoneuvoon.

1. Valitse Montana-laitteen asennuspaikka ajoneuvossa sen mukaan, missä on käytettävissä virtalähde, missä kaapelit voidaan kiinnittää turvallisesti ja missä laite ei estä kuljettajaa näkemästä tietä.

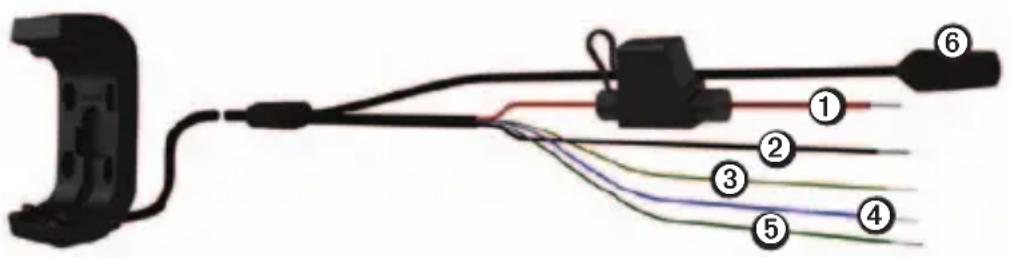

2. Kytke punainen ① ja musta ② johdin ajoneuvon päävirtalähteeseen (10 - 50 volttia).

1. Kytke sarjadatakaapelit tarvittaessa ajoneuvoon.

2. Sarjadatan tulojohdin on keltainen ③.

3. Sarjadatan lähtöjohdin on sininen ④.

4. Sarjamaadoitusjohdin on vihreä ⑤.

5. Liitä tarvittaessa ääniliitin ⑥.

AMPS-alustan liittäminen telineeseen

AMPS-telinettä ei toimiteta tukevan telineen mukana.

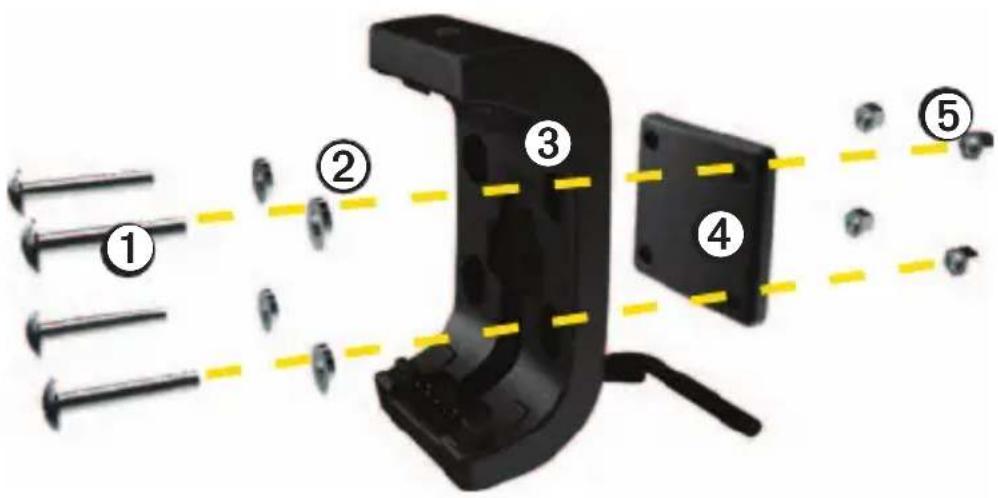

1. Ohjaa ruuvit① aluslevyjen ②, telineen ③ ja AMPS-telineen alustan ④ (lisävaruste) läpi.

1. Kiinnitä alusta kiristämällä mutterit⑤.

Suositeltava kiristysmomentti on 1,7 - 2,25 Nm (15–20 lbf-in).

Montana-laitteen asentaminen telineeseen

ILMOITUS

Varmista ennen laitteen asettamista telineeseen, että että laitteen ja telineen metalliset liitinpinnat ovat kuivat, jotta laite ei vahingoitu. Pidä telineen telakka kuivana suojuksen avulla.

1. Laita suojus① telineen säilytyslokeroon.

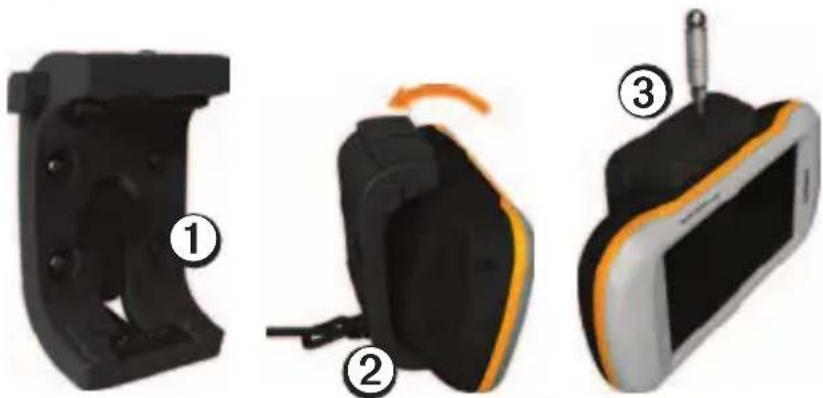

1. Aseta laitteen alaosa telineeseen ①.
2. Kallista laitetta takaisinpäin, kunnes se napsahtaa paikalleen.
3. Kiristä telineen päällä oleva varmistusruuvi ③ työkalulla.

HUOMAUTUS: jos laitteen näyttö on vaikea nähdä heijastuvan valon tai muun häikäisyn vuoksi, kiinnitä näyttöön häikäisyä estävä näytönsuojus.

Montana-laitteen irrottaminen telineestä

1. Löysää varmistusruuvi.
2. Irrota laite painamalla telineen sivussa olevaa painiketta.
3. Nosta laite telineestä.
4. Laita suojus① telakkaan.
