Tipo de produto	Suporte robusto universal para navegador Garmin Montana
Marca	Garmin
Modelo	Montana Rugged Mount
Dimensões aproximadas	10 x 10 x 5 cm (suporte apenas)
Peso aproximado	200 g
Alimentação	10 a 50 V CC via cabo de alimentação (fios vermelho/preto)
Funções principais	Montagem segura do Garmin Montana, conexão de alimentação e dados seriais, proteção antirreflexo
Materiais	Plástico robusto, metal para parafusos e porcas
Conteúdo da embalagem	Suporte robusto AMPS, proteção de tela antirreflexo com cartão de aplicação, 4 porcas, 4 arruelas, 4 parafusos, ferramenta para parafuso de segurança
Compatibilidade	Dispositivos Garmin Montana; necessita de uma base AMPS (não fornecida)
Instalação	Fixação na base AMPS, conexão elétrica (10-50 V), montagem do dispositivo com parafuso de segurança
Manutenção e limpeza	Manter os contatos metálicos secos; usar a tampa estanque em mau tempo
Segurança	Conexão incorreta pode danificar o veículo; instalar por um técnico experiente
Garantia	Garantia limitada padrão Garmin (ver guia fornecido)
Peças sobressalentes e reparabilidade	Parafuso de segurança, tampa estanque, proteção de tela antirreflexo disponíveis separadamente
Informações gerais	Manual de instruções em português disponível em PDF (60 páginas)

Perguntas frequentes - Montana Rugged Mount GARMIN

Como instalar o suporte robusto Montana em um veículo?

Antes da instalação, leia o guia Informações importantes sobre o produto e a segurança. Fixe uma base AMPS (não fornecida) ao suporte usando os parafusos, arruelas e porcas. Conecte os fios de alimentação vermelho (positivo) e preto (negativo) a uma fonte de 10-50 V. Se necessário, conecte os fios de dados seriais (amarelo, azul, verde) e o conector de áudio. Em seguida, monte o dispositivo Montana no suporte.

Qual é a tensão de alimentação necessária?

O suporte aceita uma tensão de 10 a 50 volts em corrente contínua.

Posso usar este suporte sem base AMPS?

Não, o suporte necessita de uma base AMPS (não fornecida) para ser fixado. Visite www.ram-mount.com ou entre em contato com seu revendedor Garmin.

Como fixar o dispositivo Montana no suporte?

Coloque a tampa estanque no encaixe, insira a parte inferior do dispositivo, incline-o para trás até encaixar, depois aperte o parafuso de segurança usando a ferramenta fornecida.

O que fazer se a tela estiver difícil de ler devido ao sol?

Aplique a proteção de tela antirreflexo fornecida na tela do dispositivo.

Como remover o dispositivo do suporte?

Afrouxe o parafuso de segurança, pressione o botão localizado na lateral do suporte para liberar o dispositivo e remova-o. Coloque a tampa estanque no encaixe para protegê-lo.

O suporte é estanque?

O suporte não é completamente estanque, mas uma tampa estanque é fornecida para proteger o encaixe de montagem contra intempéries quando o dispositivo é removido.

Quais cabos estão incluídos?

O suporte não inclui cabos separados; ele é fornecido com fios descascados para conexão: vermelho (alimentação +), preto (alimentação -), amarelo (entrada de dados seriais), azul (saída de dados seriais), verde (terra de dados seriais) e um conector de áudio.

Posso instalar o suporte sozinho?

A Garmin recomenda que o suporte seja instalado por um técnico experiente em circuitos elétricos para evitar danos ao veículo ou à bateria.

O que fazer se o parafuso de segurança for perdido?

O parafuso de segurança é uma peça sobressalente. Entre em contato com o atendimento ao cliente Garmin ou consulte o site de revendedores autorizados para obter uma peça de reposição.

MANUAL DE UTILIZADOR Montana Rugged Mount GARMIN

Consulte as Informações Importantes de Segurança e do Produto na embalagem do produto Montana antes de instalar o suporte de alta resistência.

NOTA

Ligar o cabo de alimentação/áudio aos fios eléctricos de forma incorrecta pode danificar o veículo ou a bateria. A Garmin recomenda vivamente que a unidade seja instalada por um técnico com experiência e formação específica na área de sistemas eléctricos.

Na caixa

• Suporte de alta resistência AMPS
• Protector de ecrã anti-reflexo com cartão aplicador e instruções
• 4 porcas e 4 anilhas (para o suporte AMPS)
  • 4 parafusos (para o suporte AMPS)
• Ferramenta de aparafusamento de segurança

NOTA: em todos os veículos, a instalação do suporte de alta resistência requer um suporte AMPS (não incluído). Para mais informações acerca de suportes AMPS, aceda a um site como o www.ram-mount.com, ou contacte o seu representante Garmin.

Garantia limitada

A garantia limitada standard da Garmin aplica-se a este dispositivo. Para obter mais informações, consulte as Informações Importantes de Segurança e do Produto na embalagem do produto Montana.

PT-22 Instruções do Suporte de Alta Resistência AMPS

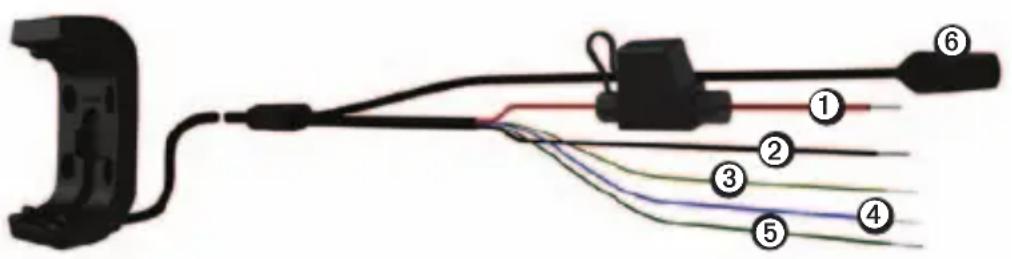

Ligação da alimentação ao suporte

AVISO

Se deixar algum cabo por ligar, isole-o e fixe-o com segurança no veículo.

1. Seleccione um local no veículo para montar o Montana, tendo em conta as fontes de alimentação disponíveis, o encaminhamento seguro dos cabos e que a visão do condutor, em relação ao dispositivo, não se encontra obstruída.
2. Ligue os cabos vermelho ① e preto ② à fonte de alimentação do veículo (10 a 50 Volts).

1. Se necessário, ligue o cabo de dados série ao veículo.

2. O cabo amarelo ③ é o cabo de entrada de dados série.

3. O cabo azul ④ é o cabo de saída de dados série.

4. O cabo verde ⑤ é o cabo de saída série de terra.

5. Se necessário, ligue a tomada de áudio ⑥.

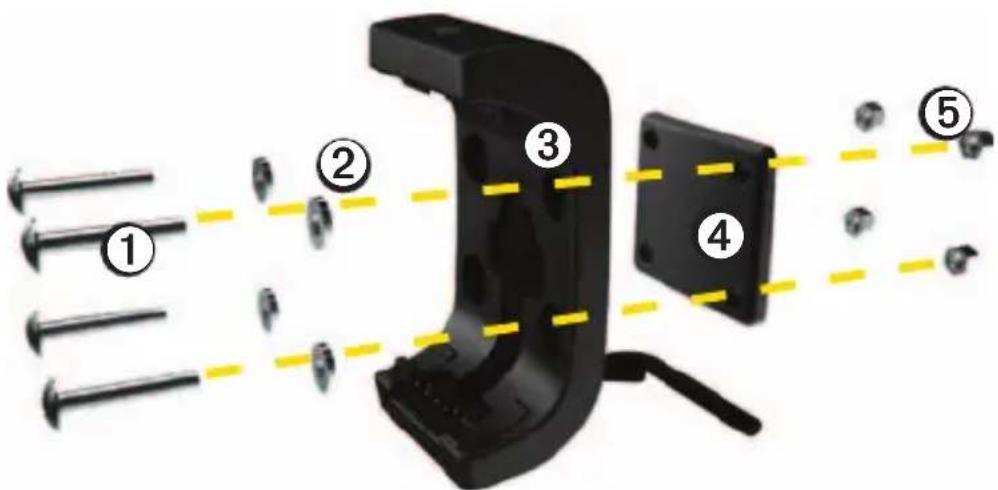

Fixar uma placa base AMPS ao suporte

O suporte AMPS não vem incluído com o suporte de alta resistência.

1. Faça passar os parafusos ① através das anilhas ②, do suporte ③ e da placa base do suporte AMPS ④ (não incluído).

1. Aperte os parafusos ⑤ para fixar a placa base.

O binário de aperto recomendado é de 1,7 a 2,25 Nm (15–20 lbf-pol.).

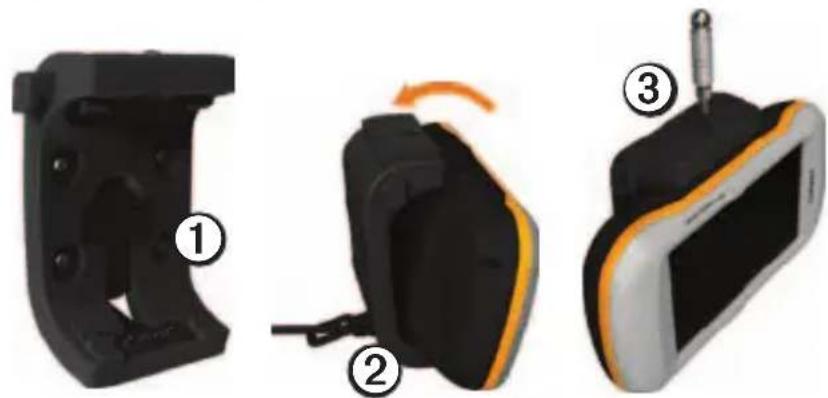

Instalar o Montana no suporte

AVISO

Antes de colocar o dispositivo no suporte, certifique-se de que os contactos metálicos do dispositivo se encontram secos, para evitar danos no equipamento. Utilize a capa contra intempéries para manter seco o suporte de montagem.

1. Coloque a capa contra intempéries ① na área de armazenamento do suporte.

1. Encaixe a base do dispositivo no suporte ②.
2. Incline o Montana para trás até ouvir um estalido.
3. Utilizando a ferramenta do parafuso de segurança, aperte o parafuso de segurança ③ na parte superior do suporte.

NOTA: se se tornar difícil visualizar o ecrã do dispositivo devido a reflexos de luz ou brilho, aplique um protector de ecrã anti-reflexo no ecrã.

Remover o Montana do suporte

1. Desaperte o parafuso de segurança.
2. Prima o botão na parte lateral do suporte para libertar o dispositivo.
3. Retire o dispositivo no sentido ascendente.
4. Coloque a capa contra intempéries ① no suporte.
