Tipo de produto	Suporte de montagem marinho para navegador Garmin Montana
Alimentação	10 a 50 V CC (via cabos vermelho e preto)
Funções principais	Fixação giratória com suporte, conexão de alimentação e dados seriais (entrada/saída/terra), conector de áudio, tampa à prova d'água para proteger os contatos
Manutenção e limpeza	Manter os contatos metálicos secos; usar a tampa à prova d'água quando o aparelho não estiver instalado
Segurança	Usar óculos de proteção, equipamento antirruído e máscara antipoeira ao perfurar; não apertar demais os parafusos/porcas; temperatura de operação do aparelho: -15 °C a 70 °C
Peças sobressalentes e reparabilidade	Não fornecidas; a garantia limitada padrão Garmin se aplica
Informações gerais	Compatibilidade: montagem em barco com parafusos ou porcas mecânicas nº8 (4 mm); ferramentas necessárias: furadeira, chave de 9,5 mm, chave de fenda; espaço traseiro mínimo necessário: 8 cm

Perguntas frequentes - Montana Marine Mount GARMIN

Como fixar o suporte no barco?

Use a base giratória como guia para marcar a localização dos furos, em seguida, perfure. Fixe com três parafusos mecânicos nº8 ou parafusos auto-roscantes. Siga o esquema do manual para uma montagem correta.

Quais ferramentas são necessárias para a instalação?

Furadeira, brocas (5 mm ou 1,5 mm), chave ou soquete de 9,5 mm, chave de fenda Phillips ou plana, óculos de proteção, protetores auriculares e máscara antipoeira.

Como conectar a alimentação elétrica?

Conecte o fio vermelho ao positivo (10-50 V CC) e o fio preto ao negativo da bateria do barco. Se houver fios de dados (amarelo, azul, verde), conecte-os conforme necessário. Isole qualquer fio não utilizado.

Como proteger os contatos metálicos da umidade?

Antes de instalar o aparelho, certifique-se de que os contatos estão secos. Use a tampa à prova d'água fornecida para cobrir a base quando o aparelho não estiver montado.

Como instalar o Montana no suporte?

Coloque a tampa à prova d'água no suporte se necessário, em seguida, deslize a parte inferior do aparelho na base. Incline-o para trás até ouvir um clique. Aperte o parafuso de segurança com a chave de fenda fornecida.

Como remover o Montana do suporte?

Afrouxe o parafuso de segurança com a chave de fenda, pressione o botão de destravamento na lateral do suporte e remova o aparelho. Recoloque a tampa à prova d'água nos contatos.

Qual é a faixa de temperatura permitida para o aparelho?

A temperatura de operação do Montana é de -15 °C a 70 °C. Exposição prolongada fora dessa faixa pode danificar a tela LCD.

Posso usar parafusos de cabeça chata para a montagem?

Não, use apenas parafusos mecânicos ou parafusos auto-roscantes de cabeça cilíndrica nº8. Os parafusos de cabeça chata podem danificar o suporte.

Como ajustar o ângulo do suporte após a montagem?

Afrouxe os botões do suporte giratório, ajuste o ângulo e aperte novamente. O suporte emite um clique ao girar. Certifique-se de que o ângulo oferece boa visibilidade da tela.

Qual garantia cobre este acessório?

A garantia limitada padrão Garmin se aplica. Consulte o guia Informações importantes sobre o produto e segurança fornecido com o aparelho para mais detalhes.

MANUAL DE UTILIZADOR Montana Marine Mount GARMIN

Consulte as Informações Importantes de Segurança e do Produto na embalagem do produto Montana antes de instalar o suporte marítimo.

! ATENÇÃO

Utilize sempre óculos de protecção, protecção nos ouvidos e uma máscara de pó quando perfurar, cortar ou lixar.

NOTA

Ligar de forma incorrecta o cabo de alimentação/áudio aos fios eléctricos pode resultar em danos na embarcação ou na bateria. A Garmin recomenda vivamente que a unidade seja instalada por um técnico com experiência e formação específica na área de sistemas eléctricos.

Os contactos metálicos do Montana e do suporte devem ser mantidos secos para evitar danos no equipamento. Utilize a capa contra intempéries no suporte sempre que a unidade não se encontre montada para manter os contactos metálicos secos e protegidos.

Ferramentas e acessórios de fixação necessários

• Berbequim

• Material para o suporte giratório: 3 pernos ou 3 parafusos (não incluídos)

• Pernos com cabeça chata para máquinas de 4 mm (#8) com porcas e anilhas adequadas e uma broca de 5 mm (5/32 pol.)
  Parafusos auto-roscantes com cabeça chata de 4 mm (#8) e uma broca de 1,5 mm (1/16 pol.) para perfurar os orifícios iniciais

• Chave inglesa ou de caixa de 9,5 mm (3/8 pol.)
  • Chave de parafusos plana ou Philips

Seleccionar um local para o suporte

NOTA

Não coloque o suporte giratório numa área exposta a temperaturas ou condições extremas. O intervalo de temperatura para o Montana é de -15 °C a 70 °C (de 5 °F a 158 °F). A exposição prolongada a temperaturas que ultrapassem este intervalo (em condições de armazenamento ou de funcionamento) pode causar a falha do ecrã LCD.

Utilize pernos com cabeça chata para máquinas ou parafusos auto-roscantes para fixar a base giratória. Se utilizar parafusos com cabeças escariadas, poderá danificar o suporte de montagem.

Seleccione um local para instalar o suporte.

• O local proporciona uma visão desimpedida do ecrã e acesso ao Montana.
• O local é suficientemente robusto para suportar o Montana e o suporte.
• O local tem espaço suficiente para o encaminhamento e ligação dos cabos. Deverá haver, pelo menos, 8 cm (3 pol.) de espaço livre atrás da caixa.

Montar o conjunto do suporte

NOTA

Não aperte os pernos ou parafusos demasiado, poderá danificar a base giratória.

1. Separe a base giratória ① do suporte.
2. Utilizando a base giratória como modelo, marque os locais dos orifícios-piloto ②

3. Perfure os orifícios de montagem.

4. Se fixar a base com pernos para máquinas, perfure três orifícios de 5 mm (5/32 pol.) nas posições que marcou.

5. Se fixar a base com parafusos auto-roscantes, perfure três orifícios iniciais de 1,5 mm (1/16 pol.) nas posições que marcou. Não faça os orifícios iniciais mais fundos que metade do comprimento do parafuso.

6. Fixe a base giratória com 3 pernos ou 3 parafusos ③ (não incluídos).

7. Coloque o apoio do suporte giratório ④ sobre a base giratória e fixe-o com o botão pequeno ⑤.

Instalar o suporte no suporte de montagem

1. Alinhe a ranhura ① na parte posterior do suporte com o botão de montagem comprido ② e deslize o suporte para o sítio na barra.

Se necessário, poderá ajustar o botão afastar os braços do suporte. Rode o botão para a esquerda para estender os braços do suporte, rode o botão para a direita to comprimir os braços do suporte.

1. Ajuste o ângulo do suporte, e aperte o botão de montagem comprido até que o suporte ③ se ajuste.

2. Rode apoio do suporte giratório ④ torcendo-o para a esquerda ou para a direita.

Ouve-se um estalido quando vira o suporte. Seleccione um bom ângulo de visão e, em seguida, aperte os dois botões.

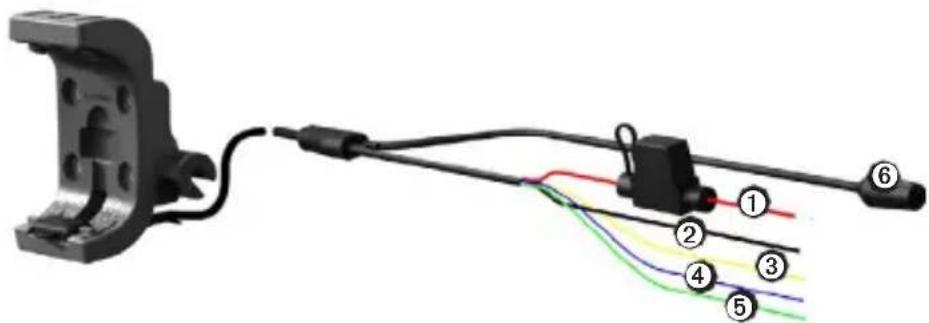

Ligação da alimentação ao suporte

NOTA

Se deixar algum cabo por ligar, isole-o e fixe-o com segurança na embarcação.

1. Ligue os cabos vermelho ① e preto ② à fonte de alimentação da embarcação (10 a 50 Volts).

1. Se necessário, ligue os cabos de dados série à embarcação.

2. O cabo amarelo ③ é o cabo de entrada de dados série.

3. O cabo azul ④ é o cabo de saída de dados série.

4. O cabo verde ⑤ é o cabo de saída série de terra.

5. Se necessário, ligue a tomada estéreo ⑥.

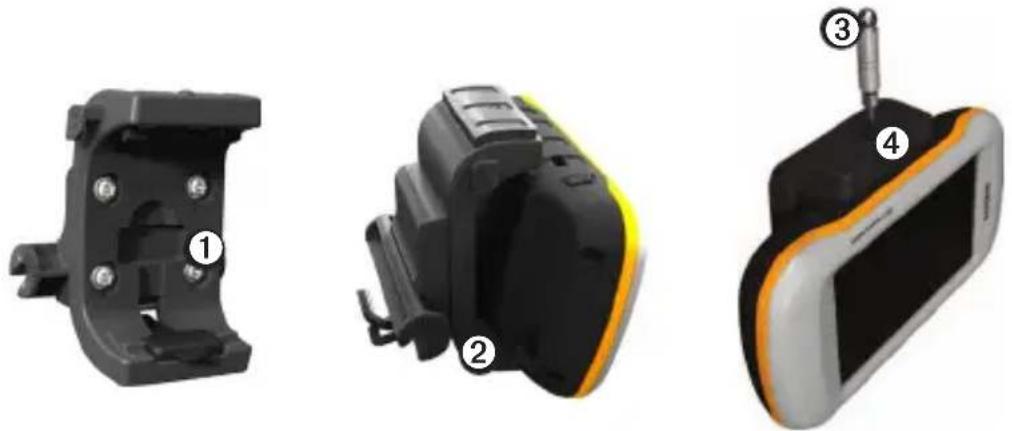

Instalar o Montana no suporte

NOTA

Antes de colocar o dispositivo no suporte, certifique-se de que os contactos metálicos do dispositivo se encontram secos, para evitar danos no equipamento. Utilize a capa contra intempéries para manter seco o suporte de montagem.

1. Coloque a capa contra intempéries na área de armazenamento ① do suporte.

1. Encaixe a base do dispositivo no suporte ②.
2. Incline o Montana para trás até ouvir um estalido.
3. Para fixar o dispositivo e desencorajar furtos, utilize a ferramenta do parafuso de segurança ③ para apertar o parafuso de segurança ④ na parte superior do suporte.

NOTA: se se tornar difícil visualizar o ecrã do dispositivo devido a reflexos de luz ou brilho, aplique um protector de ecrã anti-reflexo no ecrã.

Remover o Montana do suporte

1. Desaperte o parafuso de segurança.
2. Prima o botão ① na parte lateral do suporte para libertar o dispositivo.
3. Retire o dispositivo no sentido ascendente.
4. Coloque a capa contra intempéries ② nos contactos metálicos do suporte.

A garantia limitada standard da Garmin aplica-se a este dispositivo. Para obter mais informações, consulte as Informações Importantes de Segurança e do Produto na embalagem do dispositivo.
