Typ produktu	Uchwyt montażowy morski do nawigatora Garmin Montana
Zasilanie	10 do 50 V DC (przez przewody czerwony i czarny)
Główne funkcje	Obrót z jarzmem, podłączenie zasilania i danych szeregowych (wejście/wyjście/uziemienie), gniazdo audio, wodoodporna nasadka chroniąca styki
Konserwacja i czyszczenie	Utrzymywać styki metalowe w suchości; używać wodoodpornej nasadki, gdy urządzenie nie jest zamontowane
Bezpieczeństwo	Podczas wiercenia nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową; nie dokręcać nadmiernie śrub/wkrętów; temperatura pracy urządzenia: od -15°C do 70°C
Części zamienne i naprawialność	Nie są dostarczane; obowiązuje standardowa ograniczona gwarancja Garmin
Informacje ogólne	Zgodność: montaż na łodzi za pomocą śrub lub wkrętów mechanicznych nr 8 (4 mm); wymagane narzędzia: wiertarka, klucz 9,5 mm, śrubokręt; wymagana minimalna przestrzeń z tyłu: 8 cm

Często zadawane pytania - Montana Marine Mount GARMIN

Jak przymocować uchwyt do łodzi?

Użyj obrotowej podstawy jako szablonu do zaznaczenia miejsc na otwory, a następnie wywierć. Przymocuj trzema śrubami mechanicznymi nr 8 lub wkrętami samowiercącymi. Postępuj zgodnie ze schematem w instrukcji, aby prawidłowo zamontować.

Jakie narzędzia są potrzebne do instalacji?

Wiertarka, wiertła (5 mm lub 1,5 mm), klucz lub nasadka 9,5 mm, śrubokręt krzyżakowy lub płaski, okulary ochronne, zatyczki do uszu i maska przeciwpyłowa.

Jak podłączyć zasilanie elektryczne?

Podłącz czerwony przewód do dodatniego bieguna (10-50 V DC), a czarny przewód do ujemnego bieguna akumulatora łodzi. Jeśli są przewody danych (żółty, niebieski, zielony), podłącz je w razie potrzeby. Zaizoluj wszystkie nieużywane przewody.

Jak chronić styki metalowe przed wilgocią?

Przed zamontowaniem urządzenia upewnij się, że styki są suche. Użyj dołączonej wodoodpornej nasadki, aby zakryć podstawę, gdy urządzenie nie jest zamontowane.

Jak zamontować Montanę w uchwycie?

W razie potrzeby umieść wodoodporną nasadkę w uchwycie, a następnie wsuń dolną część urządzenia w podstawę. Odchyl je do tyłu, aż usłyszysz kliknięcie. Dokręć śrubę zabezpieczającą za pomocą dołączonego śrubokrętu.

Jak wyjąć Montanę z uchwytu?

Poluzuj śrubę zabezpieczającą śrubokrętem, naciśnij przycisk odblokowania z boku uchwytu, a następnie wyjmij urządzenie. Ponownie załóż wodoodporną nasadkę na styki.

Jaki jest dopuszczalny zakres temperatur dla urządzenia?

Temperatura pracy Montany wynosi od -15°C do 70°C. Długotrwałe narażenie na temperatury poza tym zakresem może uszkodzić ekran LCD.

Czy mogę użyć wkrętów z łbem stożkowym do montażu?

Nie, używaj tylko śrub mechanicznych lub wkrętów samowiercących z łbem cylindrycznym nr 8. Wkręty z łbem stożkowym mogą uszkodzić uchwyt.

Jak wyregulować kąt uchwytu po montażu?

Poluzuj pokrętła jarzma obrotowego, wyreguluj kąt, a następnie dokręć. Uchwyt wydaje kliknięcie podczas obrotu. Upewnij się, że kąt zapewnia dobrą widoczność ekranu.

Jaka gwarancja obejmuje to akcesorium?

Obowiązuje standardowa ograniczona gwarancja Garmin. Aby uzyskać więcej informacji, zapoznaj się z przewodnikiem Ważne informacje dotyczące produktu i bezpieczeństwa dostarczonym z urządzeniem.

INSTRUKCJA OBSŁUGI Montana Marine Mount GARMIN

Przed montażem uchwytu jachtowego należy zapoznać się z przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zamieszczonym w opakowaniu produktu Montana.

⚠️ PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

UWAGA

Nieprawidłowe połączenie przewodu zasilania lub kabla audio z nieizolowanymi przewodami może spowodować uszkodzenie łodzi lub akumulatora. Firma Garmin zaleca zlecić montaż uchwytu doświadczonemu instalatorowi, dysponującemu odpowiednią wiedzą z zakresu układów elektrycznych.

Metalowe styki urządzenia Montana oraz uchwytu powinny być przez cały czas suche, co pozwoli uniknąć uszkodzenia sprzętu. Gdy urządzenie nie jest umieszczone w uchwycie, należy zawsze korzystać z anteny komunikatów pogodowych uchwytu w celu zabezpieczenia i ochrony przed zamoczeniem metalowych styków.

Niezbędne narzędzia i elementy łączące

• Wiertarka

• Osprzęt do uchwytu obrotowego: 3 śruby lub 3 wkręty (niedołączone do zestawu)
  Śruby maszynowe z łbem stożkowym ściętym w rozmiarze 8 (4 mm) z dopasowanymi nakrętkami i podkładkami, wiertło o średnicy 5/32 cala (5 mm)
  Wkręty samogwintujące z łbem stożkowym ściętym w rozmiarze 8 (4 mm) oraz wiertło o średnicy 1/16 cala (1,5 mm) do wstępnego nawiercania otworów

• Klucz maszynowy lub nasadowy 3/8 cala (9,5 mm)

• Wkrętak krzyżowy lub płaski

Wybór miejsca instalacji uchwytu

UWAGA

Nie należy umieszczać uchwytu obrotowego w miejscach, w których występują ekstremalne temperatury lub ekstremalne warunki. Odpowiedni zakres temperatury dla urządzenia Montana wynosi od -15°C do 70°C (5°F do 158°F). Długotrwałe wystawianie urządzenia na działanie temperatur spoza tego zakresu (dotyczy przechowywania i użytkowania) może spowodować uszkodzenie ekranu LCD.

Dokręć podstawę obrotową za pomocą śrub maszynowych lub wkrętów samogwintujących z łbem stożkowym ściętym. Użycie śrub z łbem stożkowym płaskim może spowodować uszkodzenie uchwytu montażowego.

Wybierz miejsce, w którym chcesz zainstalować uchwyt.

• Miejsce musi zapewniać dobrą widoczność ekranu i dostęp do urządzenia Montana.
• Miejsce musi być na tyle wytrzymałe, aby umożliwiać montaż urządzenia Montana wraz z uchwytem.
• Miejsce musi umożliwiać doprowadzenie i podłączenie przewodów. Należy zachować co najmniej 3 cale (8 cm) wolnej przestrzeni za obudową.

Montaż elementów uchwytu

UWAGA

Wkrętów i śrub nie należy dokręcać zbyt mocno, ponieważ może to spowodować uszkodzenie podstawy obrotowej.

1. Odłącz podstawę ① od uchwytu.

2. Używając podstawy obrotowej jako szablonu, zaznacz położenie otworów prowadzących ②.

3. Wywierć otwory montażowe.

- Aby przykręcić podstawę za pomocą śrub maszynowych, wywierć trzy otwory o średnicy 5/32 cala (5 mm) w zaznaczonych miejscach. - Aby przykręcić podstawę za pomocą wkrętów samogwintujących, nawiercić trzy otwory o średnicy 1/16 cala (1,5 mm) w zaznaczonych miejscach. Wstępnie nawiercone otwory nie powinny być głębsze niż połowa długości śruby.

1. Dokręć podstawę obrotową za pomocą 3 wkrętów lub 3 śrub ③ (niedołączone do zestawu).

2. Umieść uchwyt obrotowy ④ na podstawie obrotowej i dokręć go za pomocą krótkiego pokrętła ⑤.

Montaż uchwytu na urządzenie w uchwycie montażowym

1. Dopasuj otwór ① z tyłu podstawki do długiego pokrętła montażowego ② i wsuń podstawkę w odpowiednie miejsce na drążku.

W razie potrzeby użyj pokrętła, aby rozsunąć ramiona uchwytu. Obróć pokrętło w lewo, aby rozsunąć ramiona uchwytu, albo w prawo, aby je zsunąć.

1. Ponownie wyreguluj kąt podstawki i dokręć długie pokrętło montażowe do momentu, aż podstawka ③ zostanie unieruchomiona.

2. Obróć uchwyt obrotowy ④, przekręcając go w lewo i w prawo. Podczas przekręcania uchwytu powinny być słyszalne pstryknięcia. Wybierz odpowiedni kąt widzenia, po czym dokręć oba pokrętła.

Podłączanie zasilania do uchwytu

UWAGA

W przypadku niepodłączenia któregokolwiek z przewodów, należy zaizolować go i zabezpieczyć w łodzi.

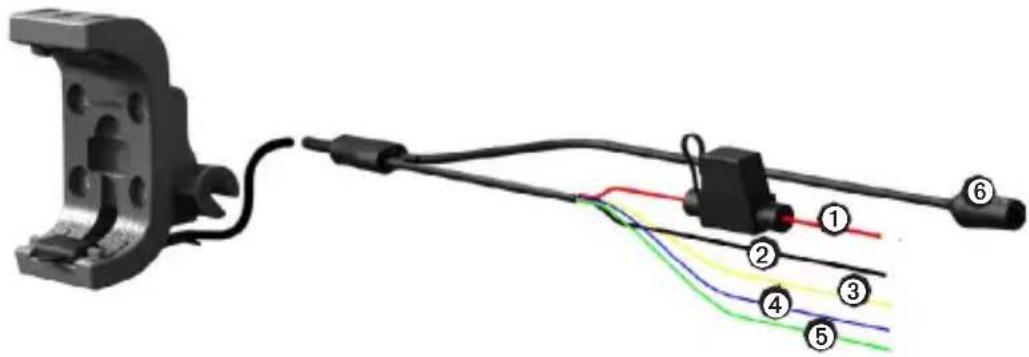

1. Podłącz przewód czerwony ① i czarny ② do głównego gniazda zasilania łodzi (od 10 do 50 V).

1. W razie potrzeby podłącz w łodzi przewody szeregowe.

2. Przewód żółty ③: przewód wejściowy do szeregowej transmisji danych.

3. Przewód niebieski ④ przewód wyjściowy do szeregowej transmisji danych.

4. Przewód zielony ⑤: szeregowy przewód uziemiający.

5. W razie potrzeby podłącz wtyk stereo ⑥.

Montaż w uchwycie urządzenia Montana

UWAGA

W celu uniknięcia uszkodzenia sprzętu, przed umieszczeniem urządzenia w uchwycie należy upewnić się, że metalowe styki urządzenia i uchwytu są suche. Antena komunikatów pogodowych pozwoli zachować podstawkę uchwytu suchą.

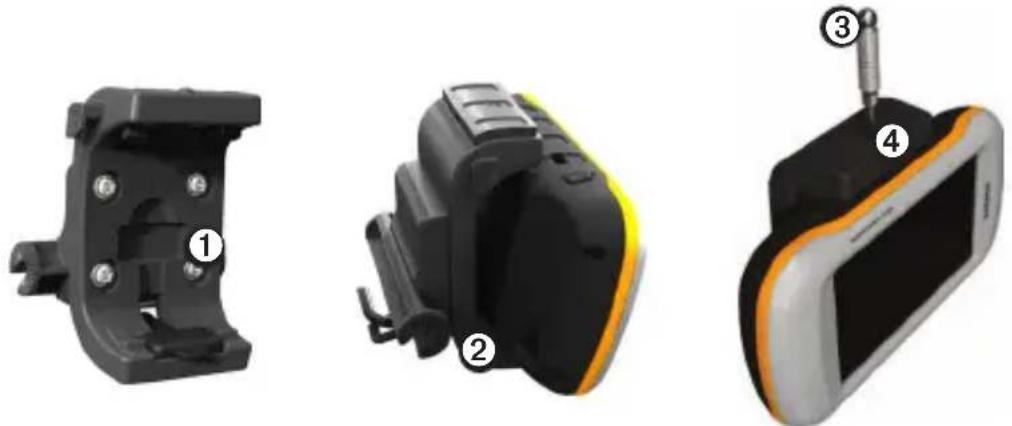

1. Umieść antenę komunikatów pogodowych na swoim miejscu ① w uchwycie.

1. Umieść dolną część urządzenia w podstawce ②.
2. Przechyl urządzenie do tyłu, tak aby zatrzasnęło się na swoim miejscu.
3. Aby zabezpieczyć urządzenie i zapobiec kradzieży, dokręć śrubę zabezpieczającą ④ u góry uchwytu za pomocą wkrętaka nasadowego ③.

UWAGA: Jeśli światło odbija się od ekranu, utrudniając odczyt danych z urządzenia, należy nałożyć folię antyrefleksyjną na ekran.

Wyjmowanie z uchwytu urządzenia Montana

1. Poluzuj śrubę zabezpieczającą.
2. Naciśnij przycisk ① z boku uchwytu, aby zwolnić urządzenie.
3. Wyjmij urządzenie.
4. Założ antenę komunikatów pogodowych ② na metalowe styki podstawki.

Ograniczona gwarancja

To urządzenie objęte jest standardową gwarancją ograniczoną firmy Garmin. Więcej informacji znajduje się w przewodniku Ważne

informacje dotyczące bezpieczeństwa i produktu zamieszczonym w opakowaniu produktu.
