Producttype	Marine montagebevestiging voor Garmin Montana navigator
Voeding	10 tot 50 V DC (via rode en zwarte kabels)
Hoofdfuncties	Draaibare bevestiging met beugel, voedings- en seriële dataverbinding (ingang/uitgang/aarde), audioaansluiting, waterdichte dop om contacten te beschermen
Onderhoud en reiniging	Houd metalen contacten droog; gebruik de waterdichte dop wanneer het apparaat niet is geïnstalleerd
Veiligheid	Draag een veiligheidsbril, gehoorbescherming en stofmasker tijdens het boren; draai schroeven/bouten niet te vast aan; bedrijfstemperatuur van het apparaat: -15 °C tot 70 °C
Onderdelen en repareerbaarheid	Niet meegeleverd; de standaard beperkte garantie van Garmin is van toepassing
Algemene informatie	Compatibiliteit: montage op boot met schroeven of mechanische bouten nr. 8 (4 mm); benodigd gereedschap: boormachine, 9,5 mm sleutel, schroevendraaier; minimale benodigde achterruimte: 8 cm

Veelgestelde vragen - Montana Marine Mount GARMIN

Hoe bevestig ik de houder op de boot?

Gebruik de draaibare basis als sjabloon om de gatposities te markeren, boor vervolgens. Bevestig met drie mechanische bouten nr. 8 of zelftappende schroeven. Volg het schema in de handleiding voor een correcte montage.

Welke gereedschappen zijn nodig voor de installatie?

Boormachine, boren (5 mm of 1,5 mm), 9,5 mm sleutel of dopsleutel, kruiskop- of platte schroevendraaier, veiligheidsbril, oordopjes en stofmasker.

Hoe sluit ik de stroomvoorziening aan?

Sluit de rode draad aan op de positieve (10-50 V DC) en de zwarte draad op de negatieve van de accu van de boot. Als er datadraden aanwezig zijn (geel, blauw, groen), sluit deze dan aan indien nodig. Isoleer ongebruikte draden.

Hoe bescherm ik de metalen contacten tegen vocht?

Zorg ervoor dat de contacten droog zijn voordat u het apparaat installeert. Gebruik de meegeleverde waterdichte dop om de basis te bedekken wanneer het apparaat niet is gemonteerd.

Hoe installeer ik de Montana in de houder?

Plaats indien nodig de waterdichte dop in de houder, schuif vervolgens het onderste deel van het apparaat in de basis. Kantel het naar achteren tot het vastklikt. Draai de veiligheidsschroef aan met de meegeleverde schroevendraaier.

Hoe verwijder ik de Montana uit de houder?

Draai de veiligheidsschroef los met de schroevendraaier, druk op de ontgrendelknop aan de zijkant van de houder en verwijder het apparaat. Plaats de waterdichte dop terug op de contacten.

Wat is het toegestane temperatuurbereik voor het apparaat?

De bedrijfstemperatuur van de Montana is -15 °C tot 70 °C. Langdurige blootstelling buiten dit bereik kan het LCD-scherm beschadigen.

Kan ik verzinkbare schroeven gebruiken voor de montage?

Nee, gebruik alleen mechanische bouten of zelftappende schroeven met cilinderkop nr. 8. Verzinkbare schroeven kunnen de houder beschadigen.

Hoe stel ik de hoek van de houder na montage bij?

Draai de knoppen van de draaibare beugel los, stel de hoek in en draai ze weer vast. De houder maakt een klikgeluid tijdens het draaien. Zorg ervoor dat de hoek een goed zicht op het scherm biedt.

Welke garantie dekt dit accessoire?

De standaard beperkte garantie van Garmin is van toepassing. Raadpleeg de handleiding Belangrijke product- en veiligheidsinformatie die bij het apparaat is geleverd voor meer details.

GEBRUIKSAANWIJZING Montana Marine Mount GARMIN

Zie Belangrijke veiligheids- en productinformatie in de Montana-productverpakking alvorens de steun voor scheepsmontage te installeren.

LET OP

Draag altijd een veiligheidsbril, oorbeschermers en een stofmasker tijdens het boren, zagen en schuren.

OPMERKING

Het onjuist aansluiten van stroom-/audiokabel met blootliggende draadeinden kan schade toebrengen aan de boot of accu. Garmin raadt aan dat een ervaren installateur met kennis van elektrische systemen het toestel installeert.

De metalen contactpunten van de Montana en de steun dienen droog te blijven om schade aan het toestel te voorkomen. Gebruik altijd de beschermkap op de steun als het toestel niet is gemonteerd om de metalen contactpunten droog te houden en te beschermen.

Benodigd gereedschap en materiaal

• Boormachine
• Materiaal voor draaivoetmontage: 3 bouten en 3 schroeven (niet inbegrepen)

machinebouten met cilinderkop #8 (4 mm) en overeenkomstige moeren en sluitringen en een boor van 5 mm (5/32 inch)

• zelftappende schroeven met cilinderkop #8 (4 mm) en een boor van 1,5 mm (1/16 inch) om voor te boren

• Moersleutel of sok van 9,5 mm (3/8 inch)
- Kruiskopschroevendraaier of platte schroevendraaier

Een montageplaats kiezen

OPMERKING

Plaats de draaivoetmontage niet in een gebied dat wordt blootgesteld aan extreme temperaturen of omstandigheden. Het temperatuurbereik voor de Montana is -15°C tot 70°C (5°F tot 158°F). Langdurige blootstelling aan temperaturen buiten dit bereik (in opslag of bij in gebruik) kan ertoe leiden dat het lcd-scherm defect raakt.

Gebruik machinebouten met cilinderkop of zelftappende schroeven om de draaivoet te bevestigen. Als u schroeven met een verzonken kop gebruikt, kunt u de montagesteun beschadigen.

Kies waar u de steun wilt bevestigen.

• De locatie moet duidelijk zicht op het scherm geven en de Montana moet goed toegankelijk zijn.
• De locatie moet stevig genoeg zijn om de Montana en steun te dragen.
• De locatie moet ruimte laten om de kabels langs te leiden en aan te kunnen sluiten. Er dient minimaal 8 cm (3 inch) ruimte achter de behuizing te zijn.

De steun monteren

OPMERKING

Draai de schroeven en bouten niet te stevig aan zodat u de draaivoet niet beschadigt.

1. Maak de draaivoet ① los van de steun.
2. Gebruik de draaivoet als sjabloon, markeer de locaties waar u wilt voorboren ②.
3. Boor de gaten voor de steun.

• Als u de basis met machinebouten bevestigt, boor dan drie gaten van 5 mm (5/32 inch) op de door u gemarkeerde locaties.

• Als u de basis met zelftappende schroeven bevestigt, boor dan drie gaten voor van 1,5 mm (1/16 inch) op de door u gemarkeerde locaties. Boor niet verder voor dan de helft van de lengte van de schroeven.

• Bevestig de draaivoet met 3 bouten of 3 schroeven ③ (niet meegeleverd).

• Plaats de draaivoetsteun ④ over de draaivoetbasis en draai deze met de korte knop ⑤ vast.

De steun op de montagesteun plaatsen

1. Lijn de sleuf ① aan de achterzijde van de houder uit met de lange montageknop ② en schuif de houder op zijn plaats op de balk.

U kunt de knop desgewenst aanpassen om de steunarmen verder uit elkaar te schuiven. Draai de knop tegen de wijzers van de knop in om de steunarmen uit elkaar te schuiven, draai de knop met de wijzers van de klok mee om de steunarmen vast te draaien.

1. Pas de hoek van de houder aan en draai de lange montageknop aan tot de houder ③ stevig vastzit.

2. Draai de draaivoetsteun ④ door deze naar rechts of links te bewegen.

De steun klikt als u eraan draait. Kies een juiste kijkhoek en draai beide knoppen vast.

Stroom aansluiten op de houder

OPMERKING

Als een draad niet wordt aangesloten, isoleer de draad dan en bevestig deze veilig aan uw boot.

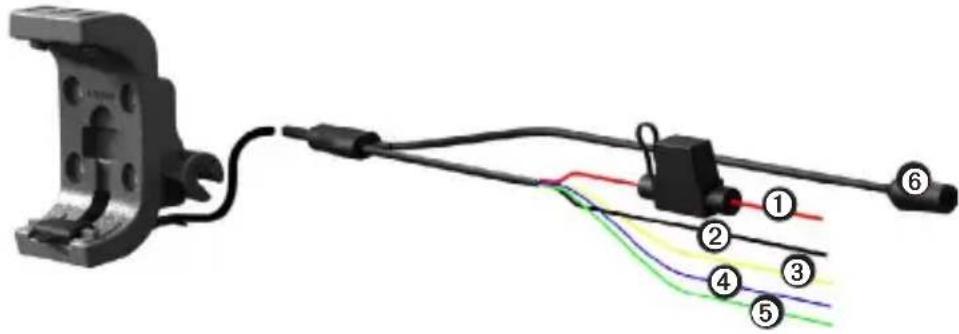

1. Sluit de rode ① en zwarte ② draden aan op de hoofdvoeding van de boot (10 tot 50 Volt).

1. Sluit indien nodig de seriële gegevenskabels aan op uw boot.

- Geel ③ is de seriële ingangsdraad.

- Blauw ④ is de seriële uitgangsdraad.

• Groen ⑤ is de seriële aardedraad.

1. Sluit indien nodig de stereo-aansluiting ⑥ aan.

De Montana in de steun installeren

OPMERKING

Zorg er voordat u het toestel in de steun bevestigt voor dat de metalen contactpunten op het toestel en de steun droog zijn om schade aan de apparatuur te voorkomen. Gebruik de beschermkap om de steunhouder droog te houden.

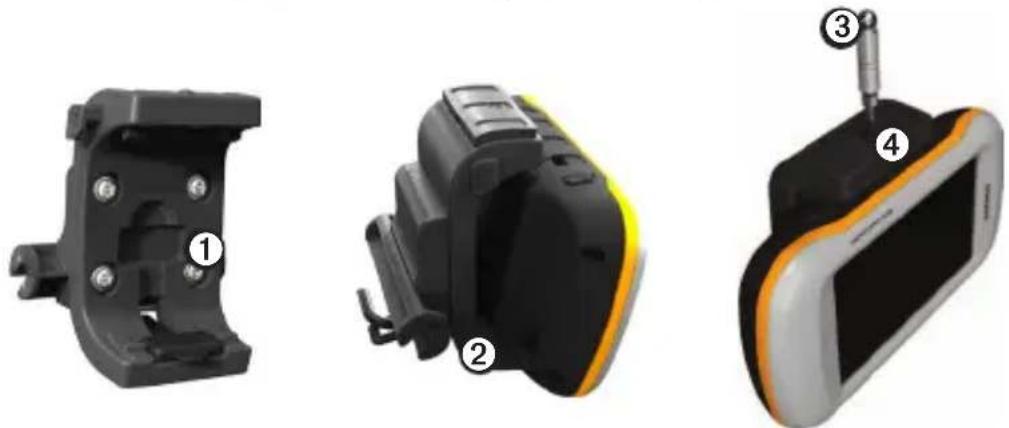

1. Plaats de beschermkap ① in de bevestigingsruimte op de steun.

1. Plaats de onderkant van het toestel in de houder ②.
2. Kantel het toestel naar achteren totdat het vastklikt.
3. Gebruik om het toestel te bevestigen en diefstal te voorkomen het borgschroefgereedschap ③ om de borgschroef ④ aan de bovenkant van de steun te bevestigen.

OPMERKING: als reflecterend licht of schitteringen het scherm moeilijk leesbaar maken, pas dan een antireflecterende beschermingslaag toe op het scherm.

De Montana van de steun verwijderen

1. Maak de borgschroef los.
2. Druk op de knop aan de zijkant van de steun om het toestel te ontgrendelen.
3. Til het toestel op.
4. Plaats de beschermkap op de metalen contactpunten op de houder.

Beperkte garantie

Op dit accessoire is de standaard beperkte garantie van Garmin van toepassing. Raadpleeg voor meer informatie de Belangrijke veiligheids- en productinformatie in de verpakking van het product.
